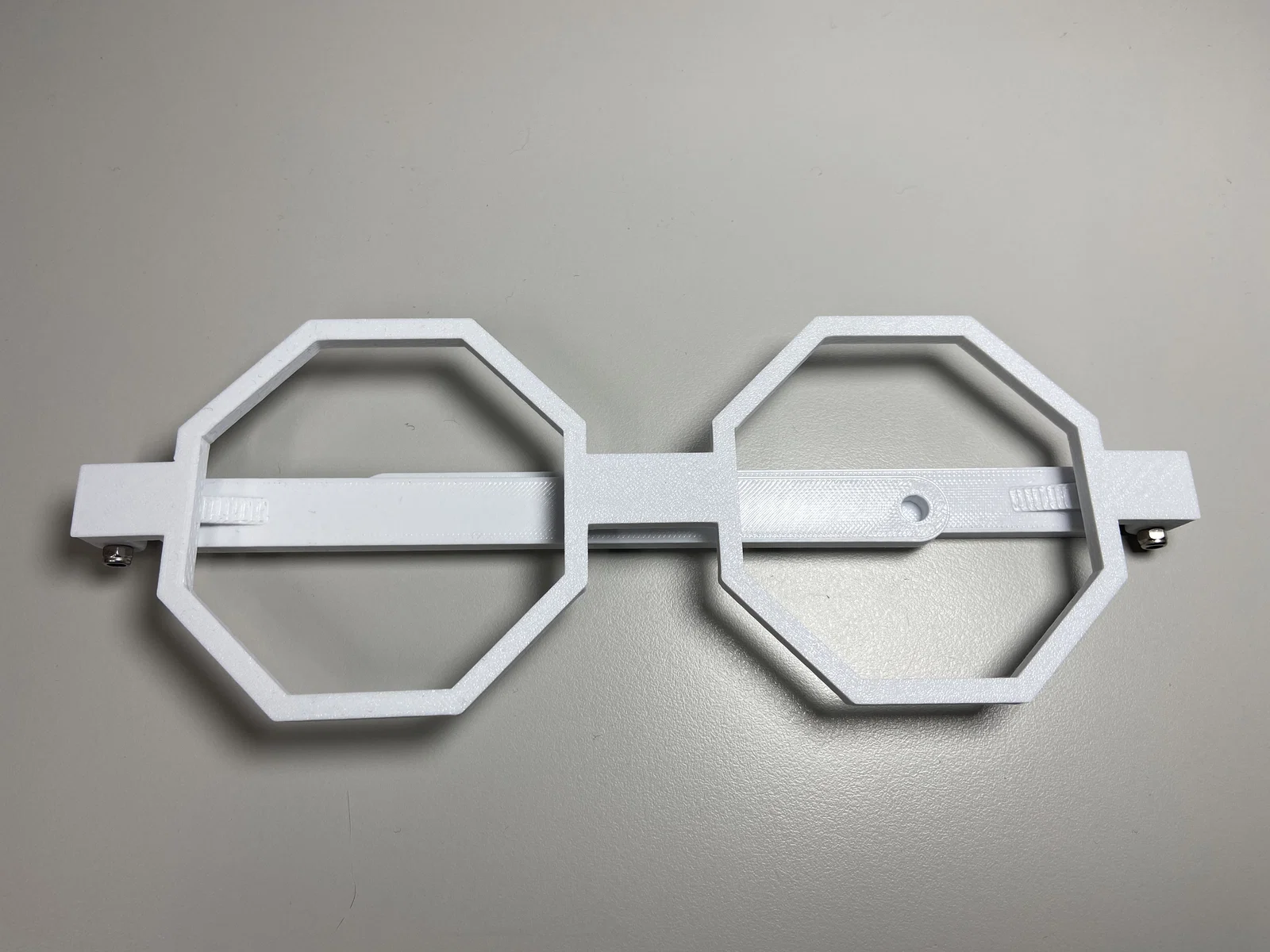

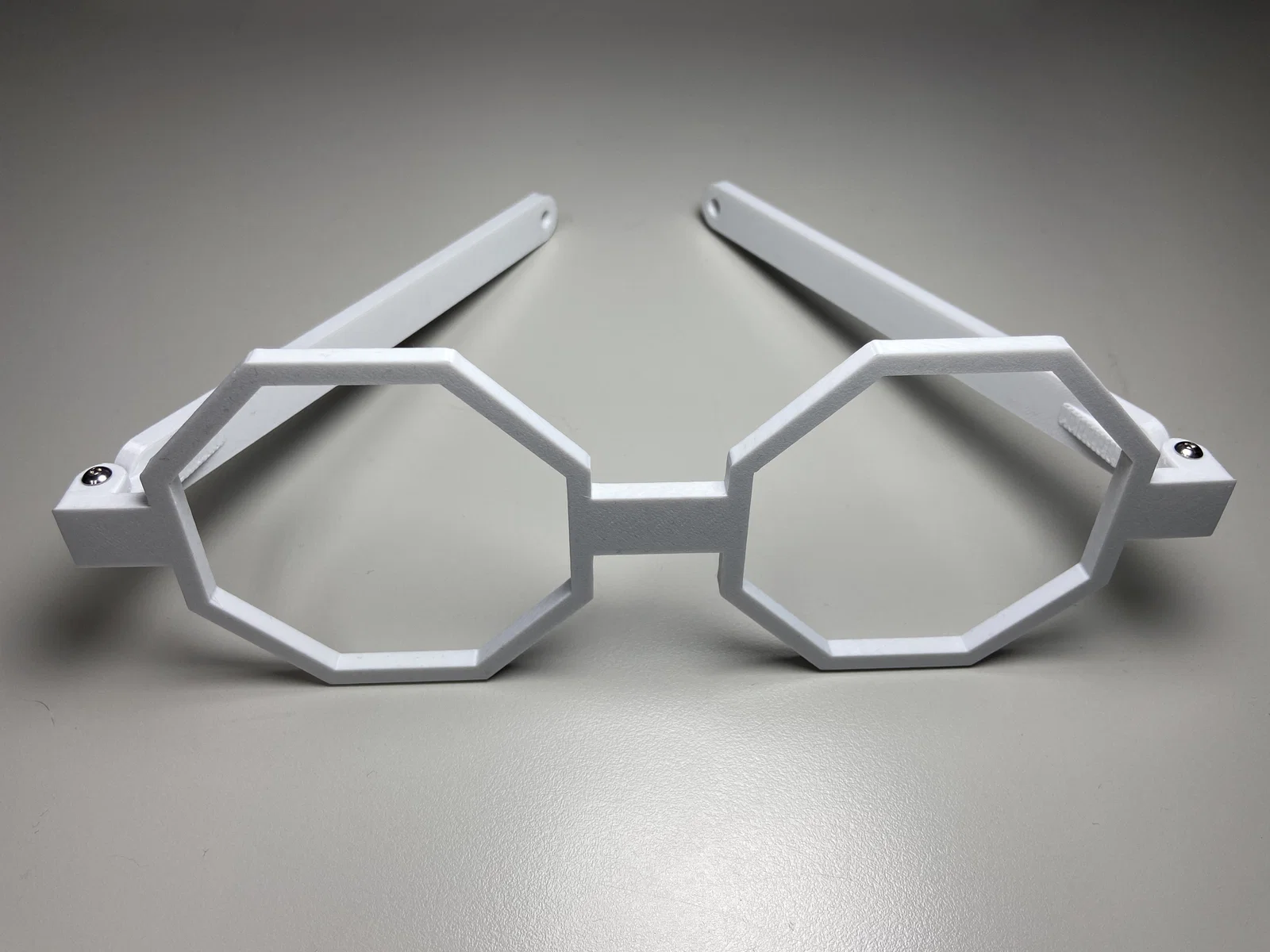

Gọng kính fursuit tuỳ biến kiểu bát giác (Octagonal)

Giới thiệu:

• Đây là mẫu gọng kính kiểu bát giác (octagonal) thiết kế cho đầu fursuit, có rất nhiều tuỳ chọn để bạn custom!
• Cập nhật (2024/9/18): Thêm phiên bản mới với phần cầu mũi (nose bridge) cong thay vì cầu mũi phẳng.

Cách tuỳ biến bằng OpenSCAD:

1. Tải OpenSCAD tại https://openscad.org/.
2. Mở file .scad (góc trên bên trái, File→Open File).
3. Bật Customizer Window (góc trên bên trái, Window→Customizer).
4. Chỉnh các tham số trong cửa sổ customizer.
5. Để xem gọng kính sẽ trông như thế nào sau khi chỉnh, ở góc trên bên trái chương trình bấm Preview (F5), rồi bấm Render (F6).
6. Khi đã ưng ý, bấm Export as STL (F7) ở góc trên bên trái chương trình.

Tham số:

• LensDiameter: Đường kính của viền bát giác.
• PupillaryDistance: Khoảng cách giữa tâm của hai hình bát giác.
• FrameThickness: Độ dày của gọng theo trục trước–sau.
• FrameWidth: “Độ rộng nét” của gọng.
• HingeSpacing: Khoảng cách giữa bản lề gọng và hai hình bát giác.
• HingeHeight: Vị trí bản lề theo chiều dọc.
• BridgeHeight: Vị trí cầu nối theo chiều dọc.
• BridgeWidth: “Độ rộng nét” của cầu nối.
• LegLength: Chiều dài càng kính.
• $fn: Độ phân giải cho các bề mặt tròn, để 100 là ổn.

Tham số bổ sung trong phiên bản cầu cong:

• BridgeDiameter: Độ cong của cầu nối; số càng lớn thì cầu càng phẳng.
• BridgeCutOffHeight: Tuỳ cách đặt tham số, hình cầu nối có thể trông như một vòng (ring) hoặc một phần vòng. Khi gặp trường hợp này, chỉnh BrideCutOffHeight để cắt bớt phần đáy của vòng.

Lắp ráp:

• Cần 2 con ốc M3*18mm và 2 đai ốc M3 (ưu tiên đai ốc nyloc) cho phần bản lề.
• Để gọng bám được trên đầu fursuit, có 2 cách:
  1. Ở cuối càng có lỗ đường kính 6mm, luồn dây thun (elastic cord) qua các lỗ.
  2. Gắn nam châm kích thước đường kính 6mm*dày 5mm vào các lỗ bằng keo siêu dính (super glue), rồi gắn nam châm lên đầu fursuit ở vị trí tương ứng để gọng hít và “snap” vào đầu fursuit.

Ghi chú:

• Mình hiện chưa có đầu fursuit, nên có thể mình bị sót vài chi tiết. Bạn cứ thoải mái góp ý hoặc yêu cầu chỉnh sửa/thêm tính năng ở phần bình luận nhé :)
