Gọng kính fursuit tuỳ biến – kiểu tròn (Round style)

Giới thiệu:

• Đây là mẫu gọng kính tròn thiết kế cho đầu fursuit, có rất nhiều tuỳ chọn để custom!
• Cập nhật (2023/11/19): Đã cải thiện code để phần visualization chạy nhanh hơn. Thêm tham số mới HingeHeight và BridgeHeight.
• Cập nhật (2024/9/17): Thêm một phiên bản mới có sống mũi cong (curved nose bridge) thay vì sống mũi phẳng.

Cách custom bằng OpenSCAD:

1. Tải OpenSCAD tại https://openscad.org/.
2. Mở file .scad (góc trên bên trái, File→Open File).
3. Bật Customizer Window (góc trên bên trái, Window→Customizer).
4. Chỉnh các tham số trong cửa sổ customizer.
5. Để xem gọng kính trông như thế nào sau khi chỉnh, ở góc trên bên trái của chương trình bấm Preview (F5), sau đó bấm Render (F6).
6. Khi đã ưng ý, bấm Export as STL (F7) ở góc trên bên trái của chương trình.

Tham số:

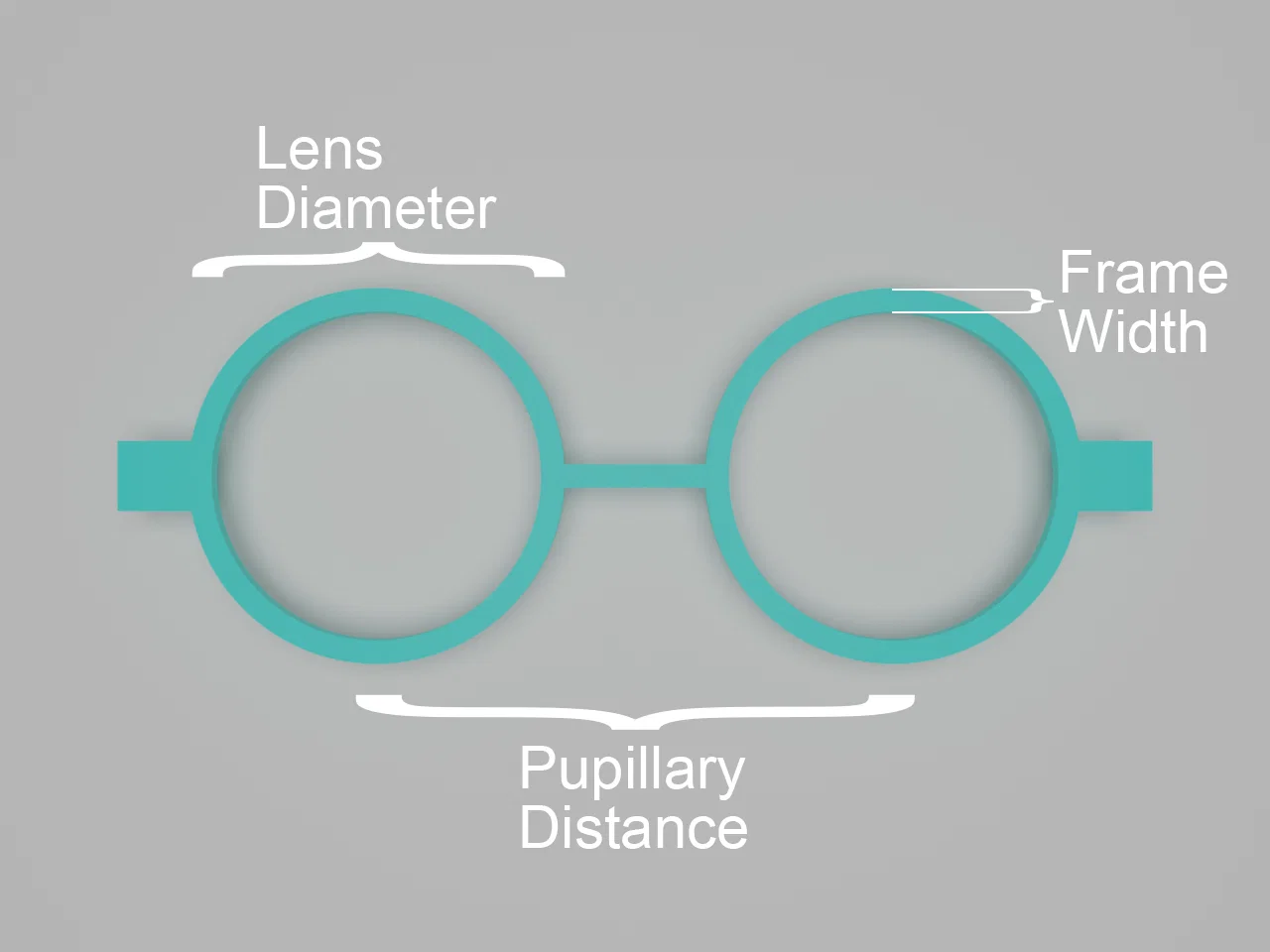

• LensDiameter: Đường kính của các vòng tròn của gọng.
• PupillaryDistance: Khoảng cách giữa tâm của hai vòng tròn.
• FrameThickness: Độ dày của gọng theo trục trước–sau.
• FrameWidth: “Độ rộng nét” của gọng.

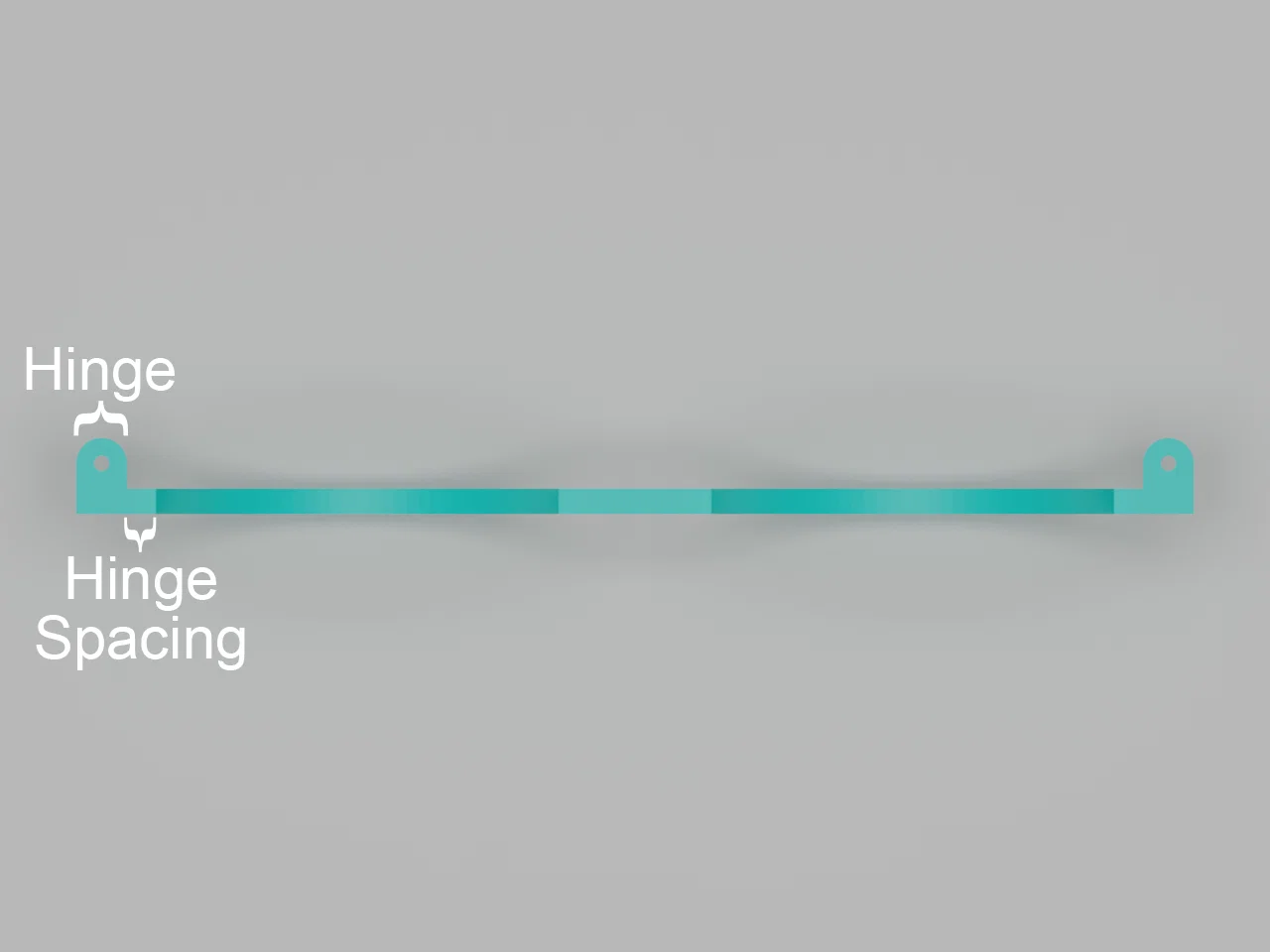

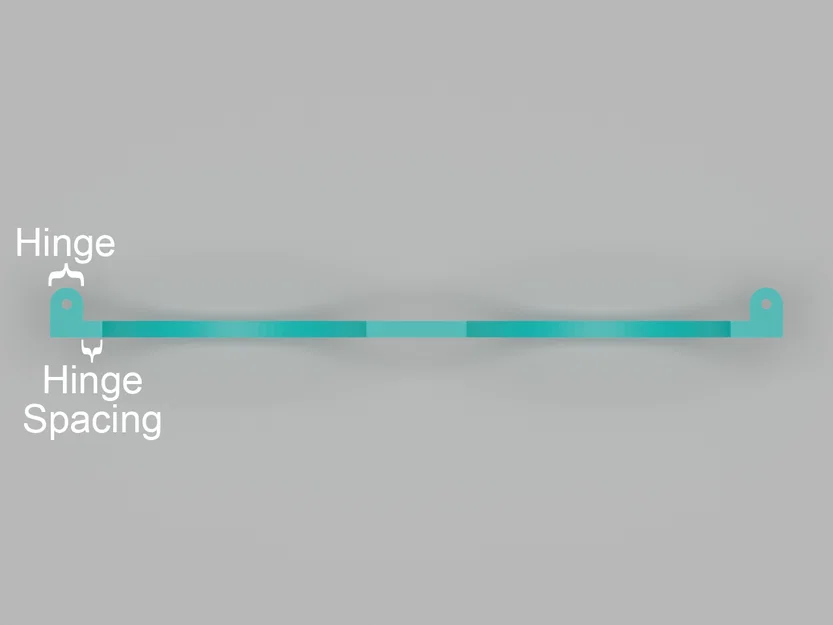

• HingeSpacing: Khoảng cách giữa bản lề gọng và các vòng tròn.

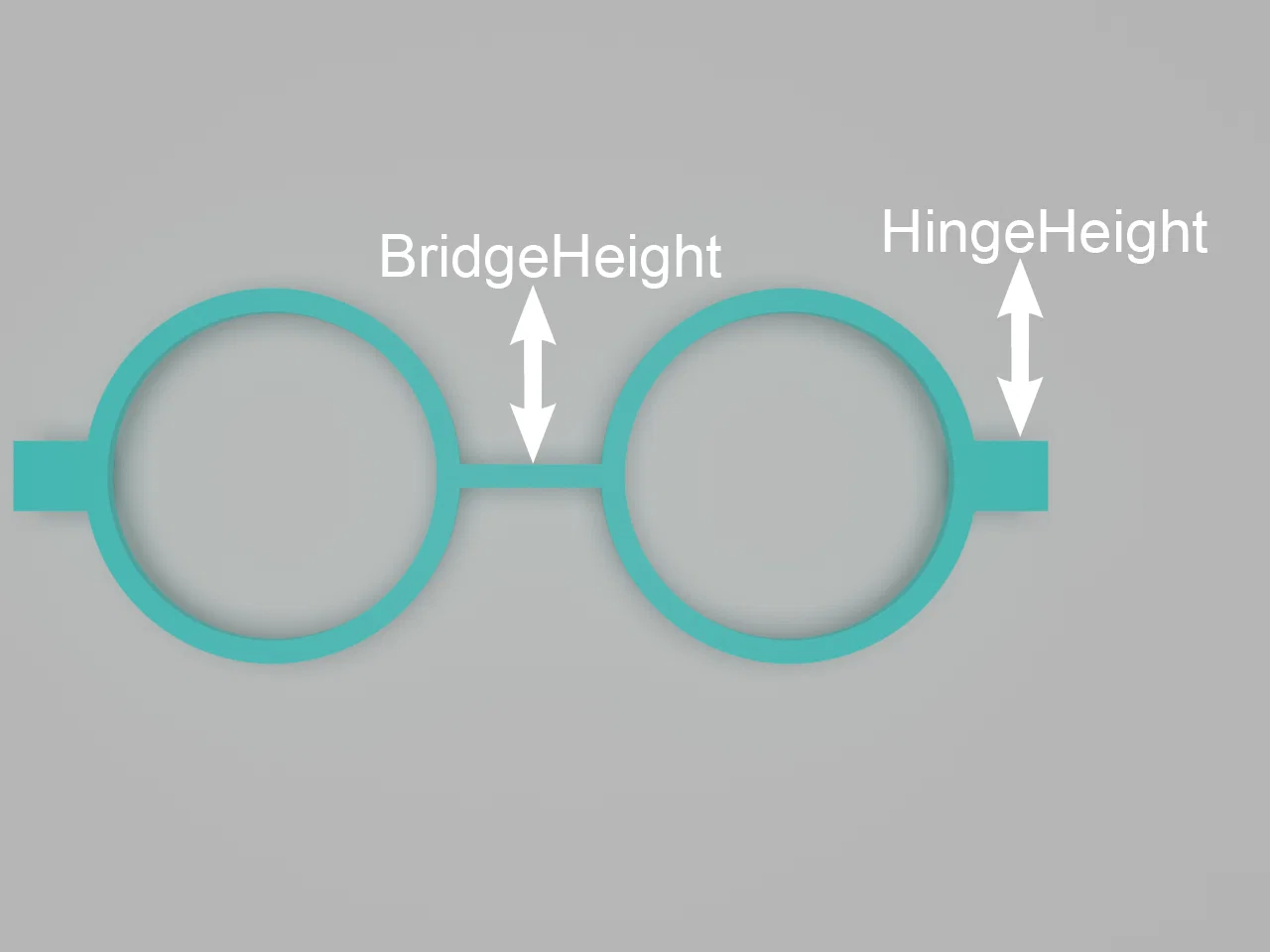

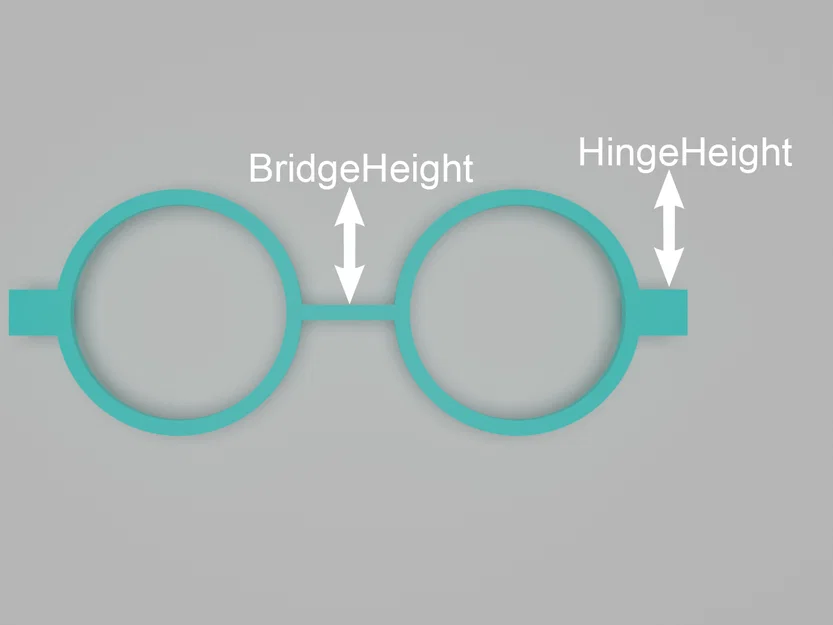

• HingeHeight: Vị trí theo chiều dọc của bản lề.
• BridgeHeight: Vị trí theo chiều dọc của cầu nối (bridge).
• LegLength: Chiều dài càng kính.
• $fn: Độ mịn cho các bề mặt tròn, để 100 là ổn.

Tham số bổ sung trong phiên bản cầu nối cong (curved bridge):

• BridgeDiameter: Độ cong của bridge; số càng lớn thì bridge càng phẳng.
• BridgeWidth: “Độ rộng nét” của bridge.
• BridgeCutOffHeight: Tuỳ cách đặt tham số, hình bridge có thể trông như một vòng (ring) hoặc một phần vòng. Khi gặp trường hợp này, chỉnh BrideCutOffHeight để cắt bớt phần dưới của vòng.

Lắp ráp:

• Cần 2 vít M3*18mm và 2 đai ốc M3, ưu tiên loại nyloc nut, để làm bản lề.
• Để gọng bám chắc trên đầu fursuit, có 2 cách:
  1. Ở cuối càng có lỗ đường kính 6mm, luồn dây thun (elastic cord) qua các lỗ.
  2. Gắn nam châm đường kính 6mm*dày 5mm vào các lỗ bằng keo siêu dính (super glue), rồi gắn nam châm lên đầu fursuit ở vị trí tương ứng để gọng hít vào và “snap” lên đầu.

Ghi chú:

• Mình hiện chưa có đầu fursuit, nên có thể còn sót vài chi tiết. Bạn cứ để lại bình luận nếu muốn mình chỉnh sửa hoặc bổ sung thêm tính năng nha :)
