Bộ Baseplate Gridfinity cho Tủ Đồ Nghề Husky 27 inch (6 phần)

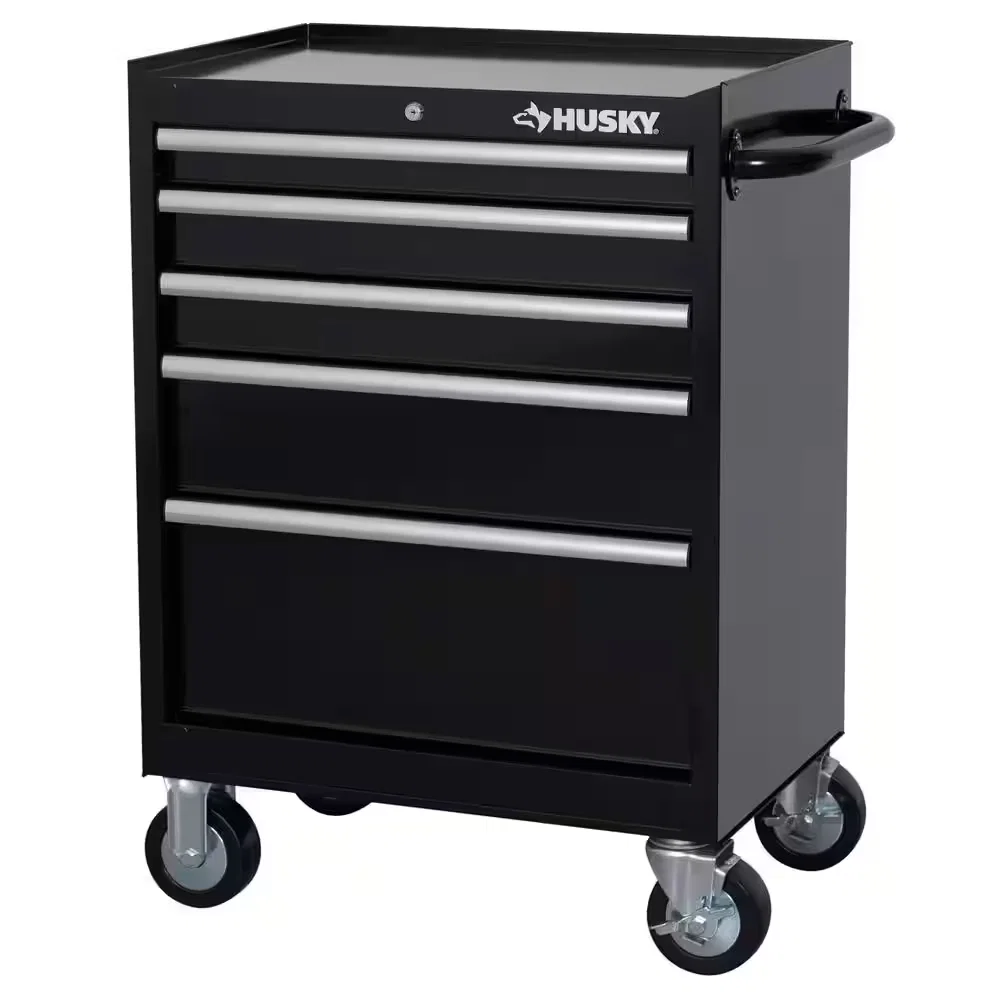

Bộ baseplate Gridfinity 6 phần cho Husky Tool Storage 27 in. W 5-Drawer Gloss Black Rolling Tool Cabinet.

CẬP NHẬT: Đã tinh chỉnh và thêm mục Tolerances, đồng thời bổ sung file OpenSCAD.

Kích thước ngăn kéo: 585mm x 381mm.

Tolerances:
Có vẻ kích thước thực tế có thể hơi khác nhau giữa các ngăn kéo, nên mình đã giảm nhẹ khoảng hở ở các phần filler, vì vậy có thể sẽ “lỏng” hơn một chút. Tuy vậy, mình cũng đã thêm file .scad, nên bạn có thể chỉnh một vài tham số để canh lại độ khít theo ý (tùy bạn muốn chặt hay thoáng).

Các part:

Part L-F5X5 X 2: Grid 5x5 Kích thước: 210x210
Part L-B5X4 X 2: Grid 5x4 kèm back spacer Kích thước: 210x171
Part L-LB-3X4: Grid 3x4 kèm back và left spacer Kích thước: 165x171
Part L-LF-3X5: Grid 3X5 kèm left spacer Kích thước: 165x210

Bố cục lưới 13x9 với spacer bên trái và phía sau

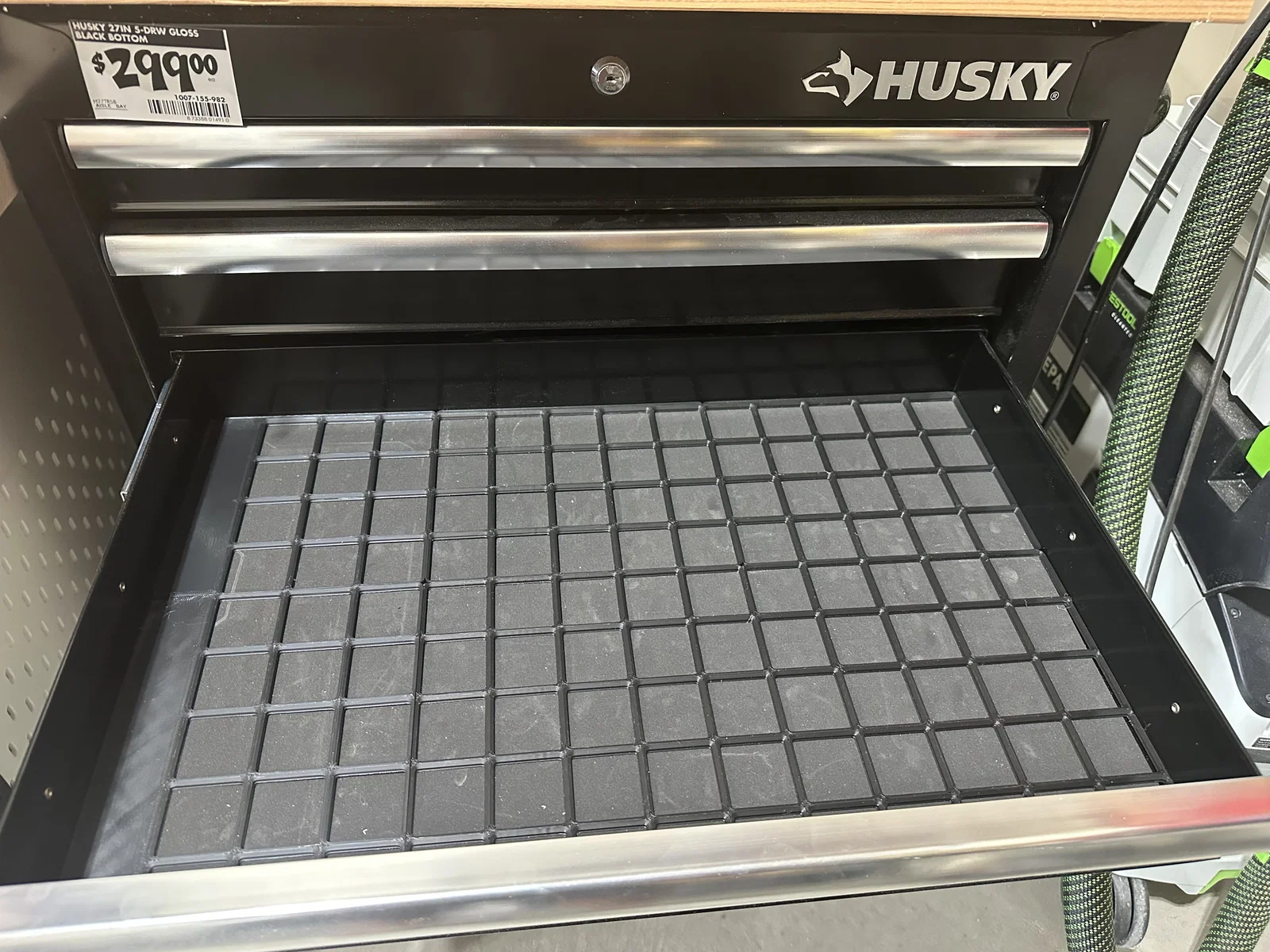

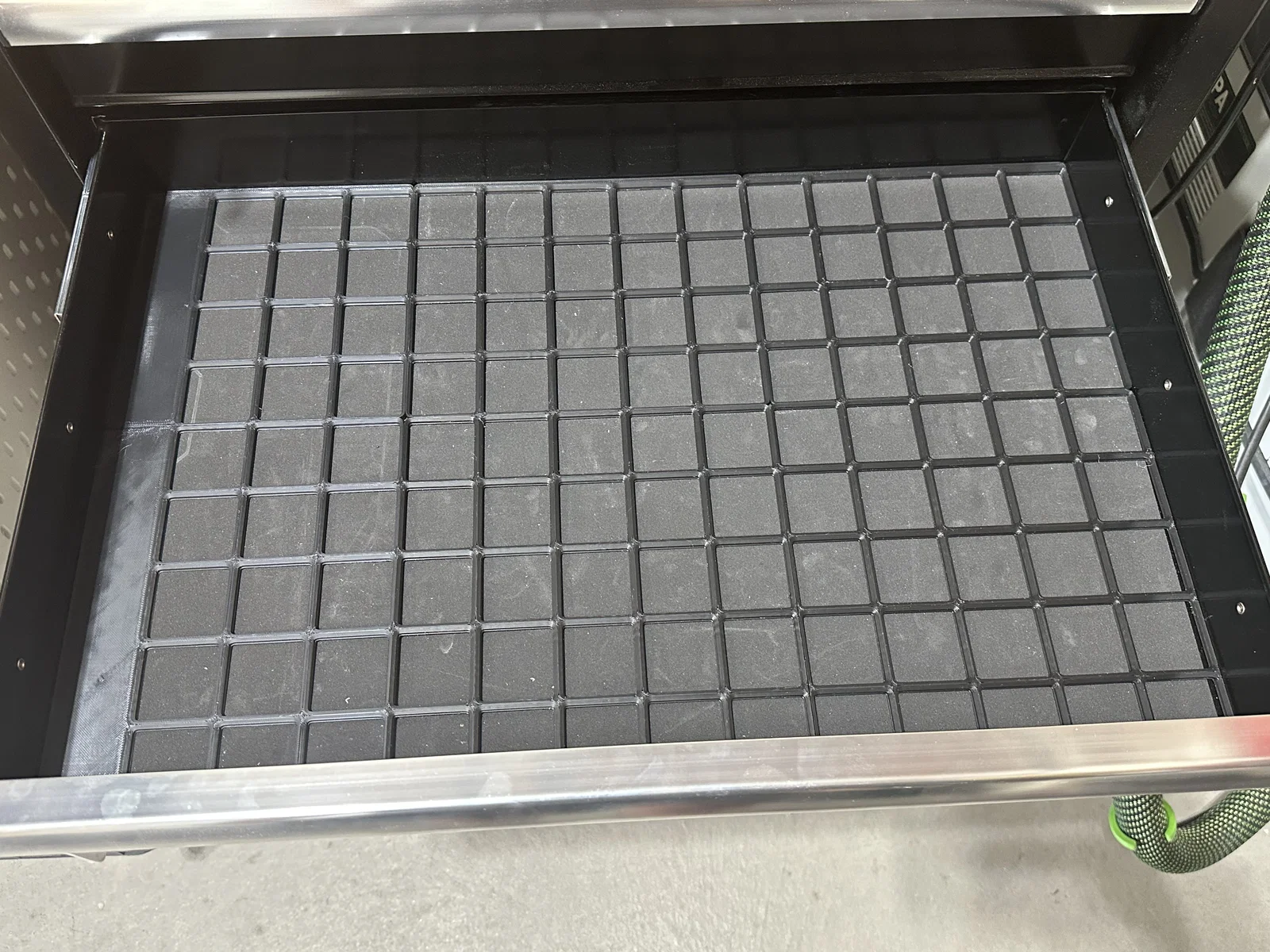

Bảng bên dưới minh hoạ cách sắp các part trong ngăn kéo.
Các hàng và cột được đánh số để thể hiện số lượng ô lưới, trong đó S là hàng/cột spacer.
9 hàng (378mm + 3mm spacer = 381mm) và 13 cột (546mm + 39mm spacer = 585mm).

S

1

2

3

4

5

6

7

8

9

10

11

12

13

S

3mm

3mm

3mm

1

39
mm

LB-3X4

B-5X4

B-5X4

2

3

4

5

39
mm

LF-3X5

F-5X5

F-5X5

6

7

8

9

OpenSCAD:

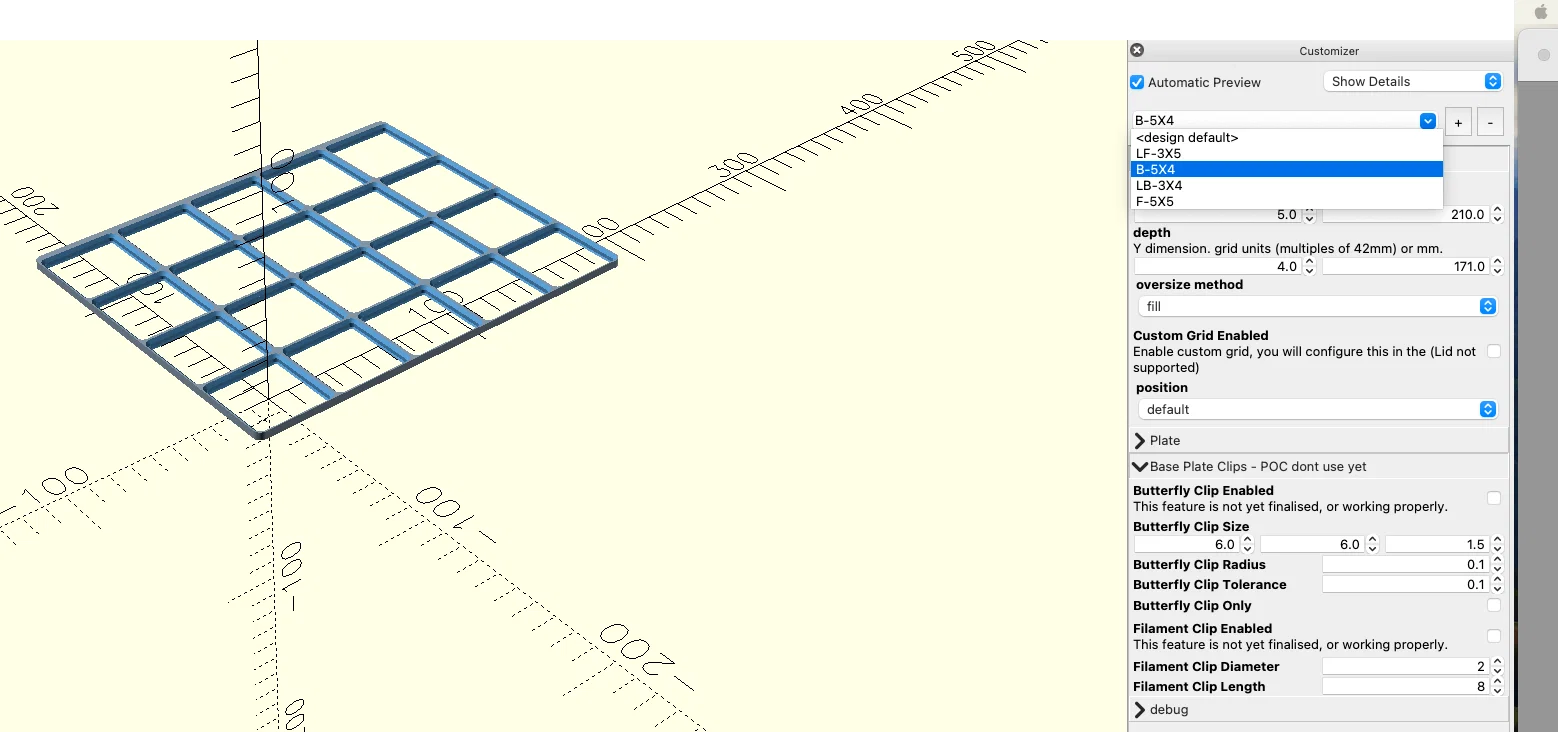

Chọn model trong menu thả xuống Set ở góc trên bên phải để chỉnh từng build plate riêng.

Bạn cũng có thể đổi loại build plate trong mục Base Plate Options

Rất mong bạn đăng sản phẩm bạn làm được (makes) và để lại góp ý.

* Các mẫu này được tạo bằng Gridfinity Extended OpenSCAD

** Các mẫu này được slice bằng Cura 5.8.0 và khi lắp vào ngăn kéo của mình thì độ rơ rất ít

*** Nếu mọi người gặp vấn đề về tolerances, mình có thể cập nhật model để “lỏng” hơn chút. Đây là bộ OpenSCAD Models đầu tiên của mình, nên nhẹ tay giúp mình nha :)
