Phụ tùng thay thế worm gear cho Cuisinart SM-50

Mình có cái máy trộn đứng Cuisinart SM-50 và sau vài năm thì nó bắt đầu hoạt động không ổn. Cảm giác như bị “côn/clutch”: phần trộn không quay trong khi mô-tơ lại rú lên nhanh hơn.

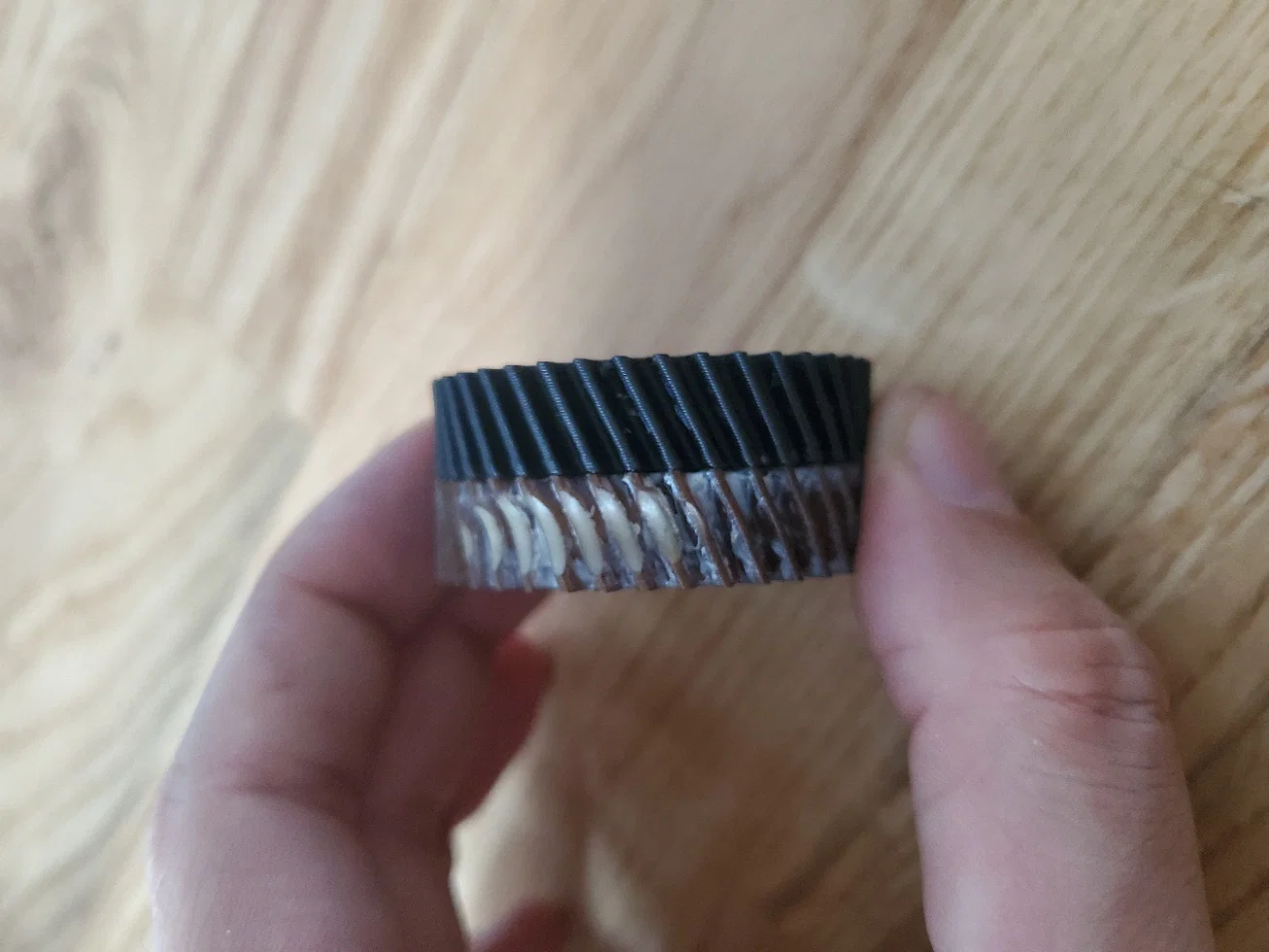

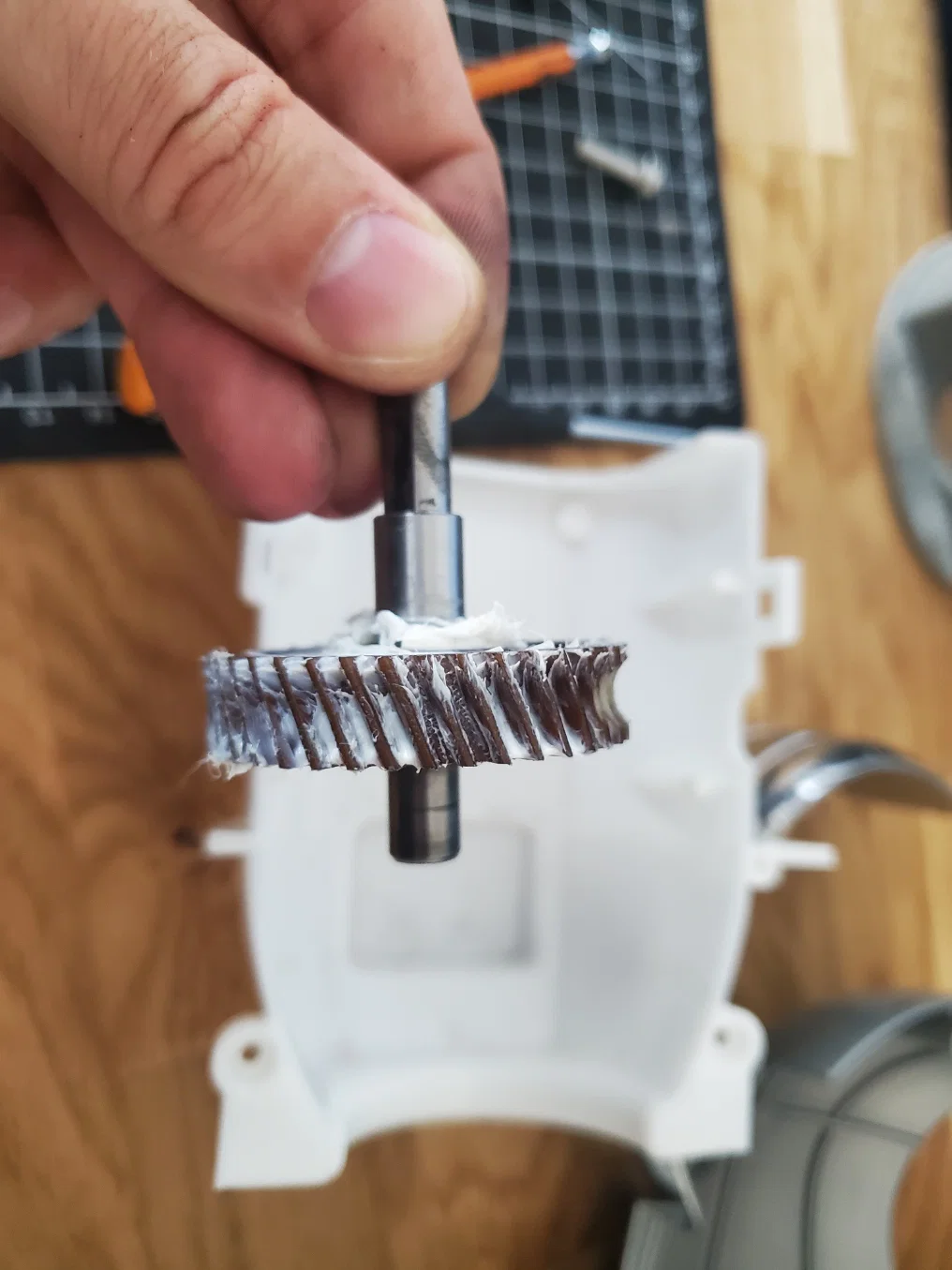

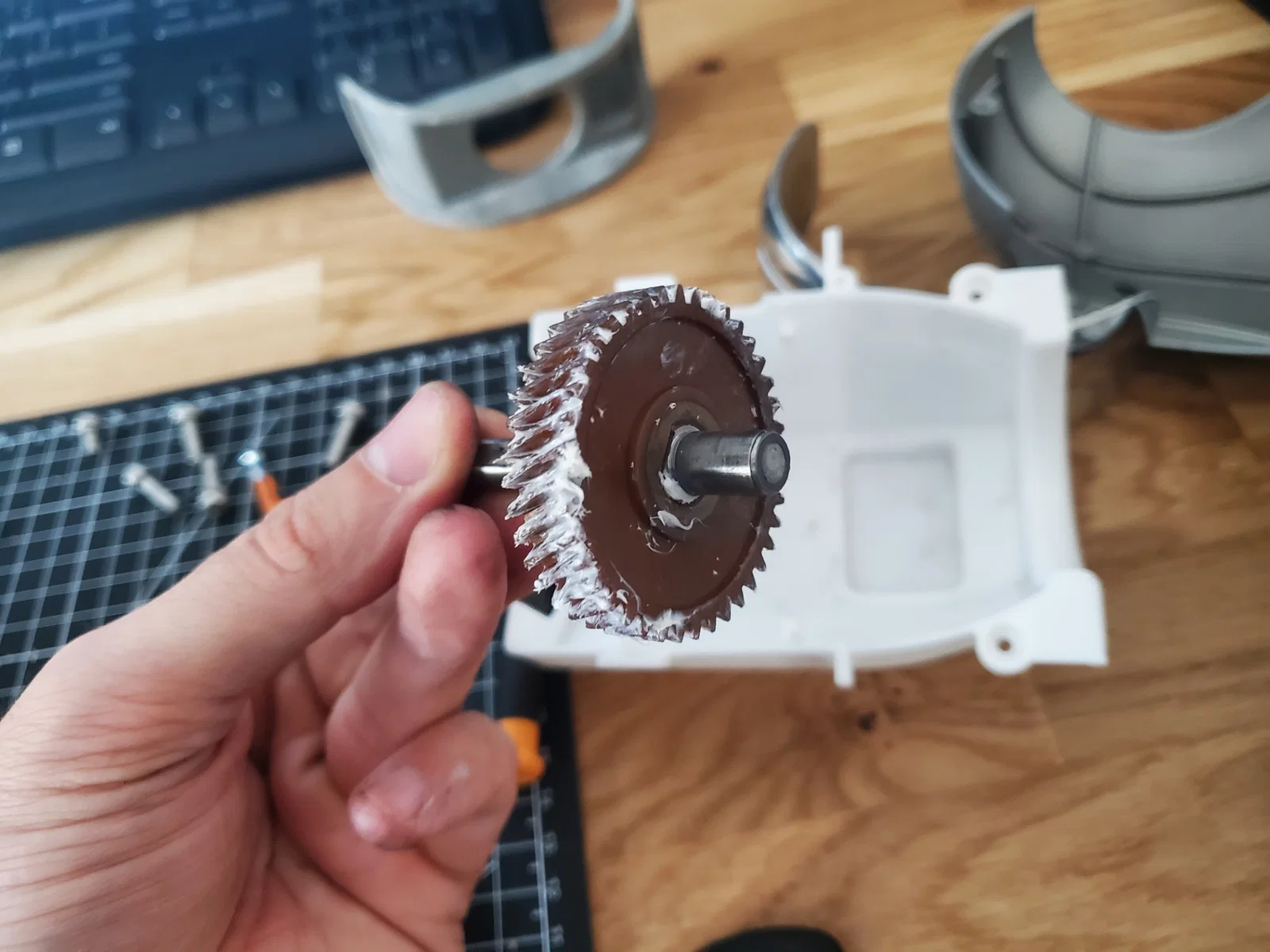

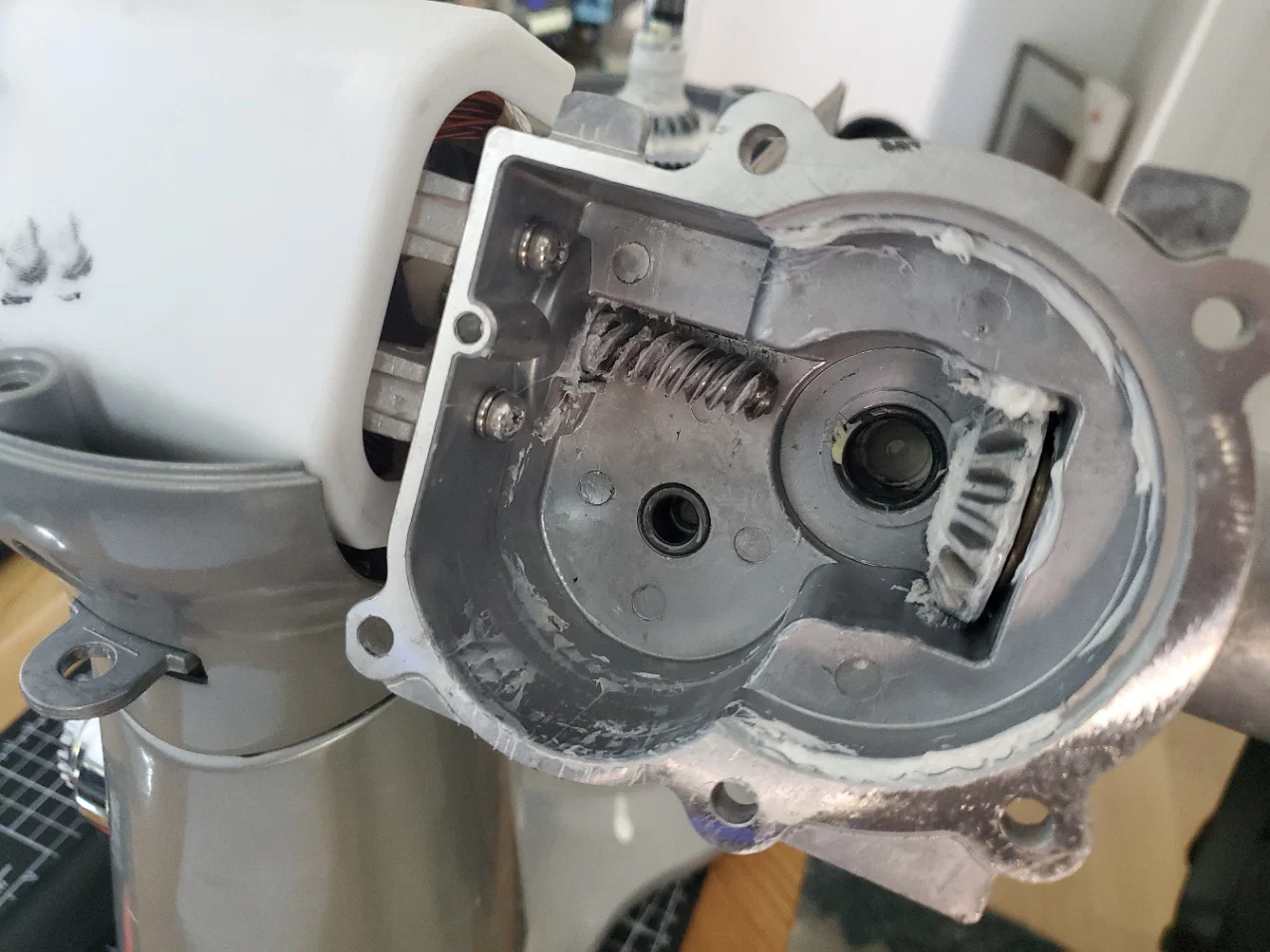

Trong bộ truyền bánh răng chính có một bánh răng làm bằng nhựa/resin thay vì kim loại. Mình không tìm được sơ đồ hay phụ tùng thay thế nào trên mạng cho đúng model này. Có người sẽ nói là hãng cố tình làm vậy để mình phải mang ra chỗ chuyên sửa Cuisinart…

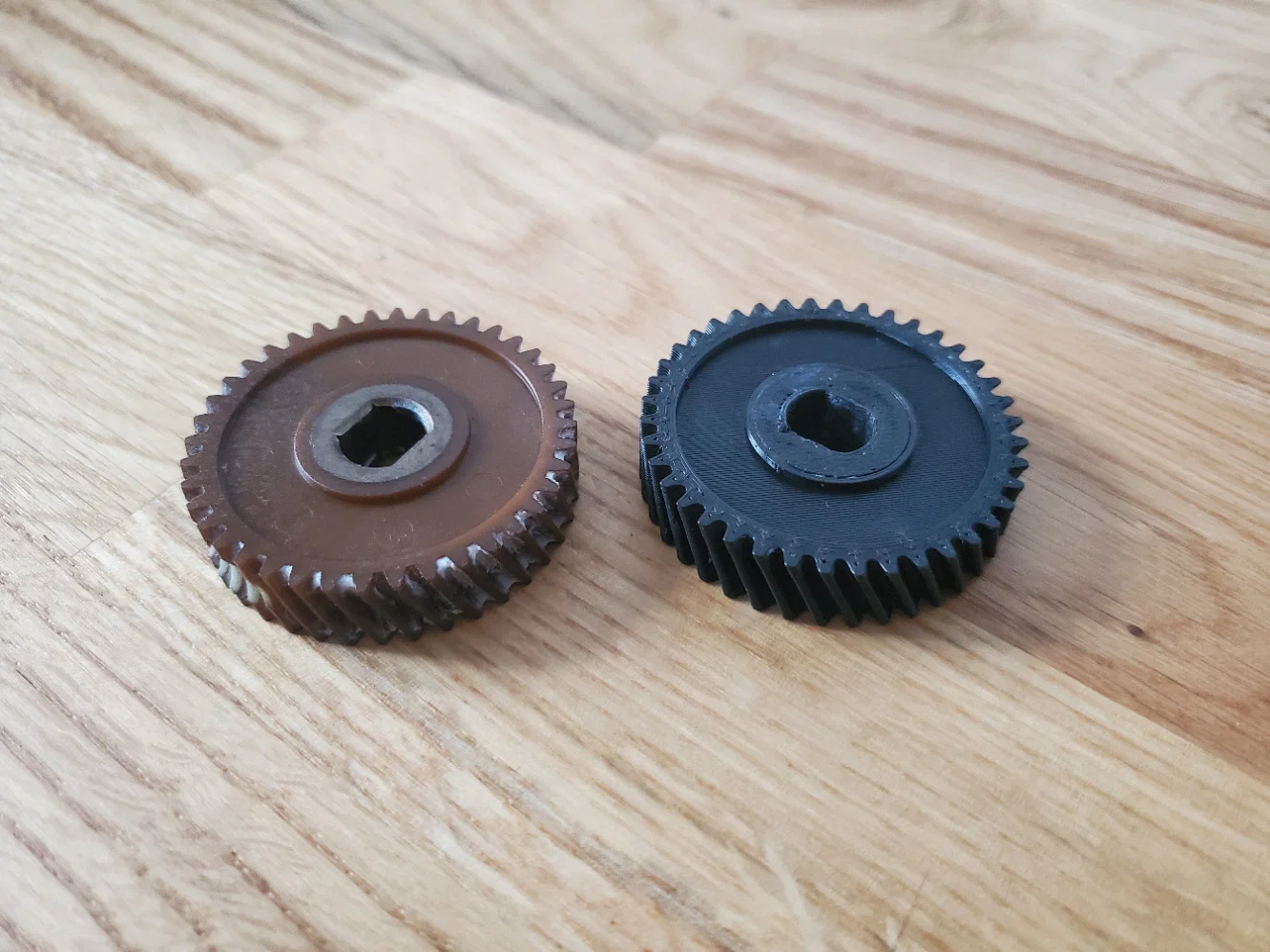

Dù sao thì mình cũng khoanh vùng được đúng lỗi và đã dựng (model) lại phần thay thế này. Mình in bằng PETG với 100% infill, và giờ máy trộn chạy ngon lành. Mình upload chi tiết này lên để ai cần thì dùng, tiết kiệm được chút chi phí.

Thông số in (Print parameters)

• Khuyến nghị PETG
• Khuyến nghị 100% infill
• Chiều cao lớp (layer height) 0.28mm

Files

• File raw khớp chuẩn, không chừa dung sai (tolerance). Tùy máy/tùy in có thể sẽ phát sinh vấn đề
• Bản offset 0.2mm là bản mình dùng để sửa và nó hoạt động hoàn hảo trong trường hợp của mình
