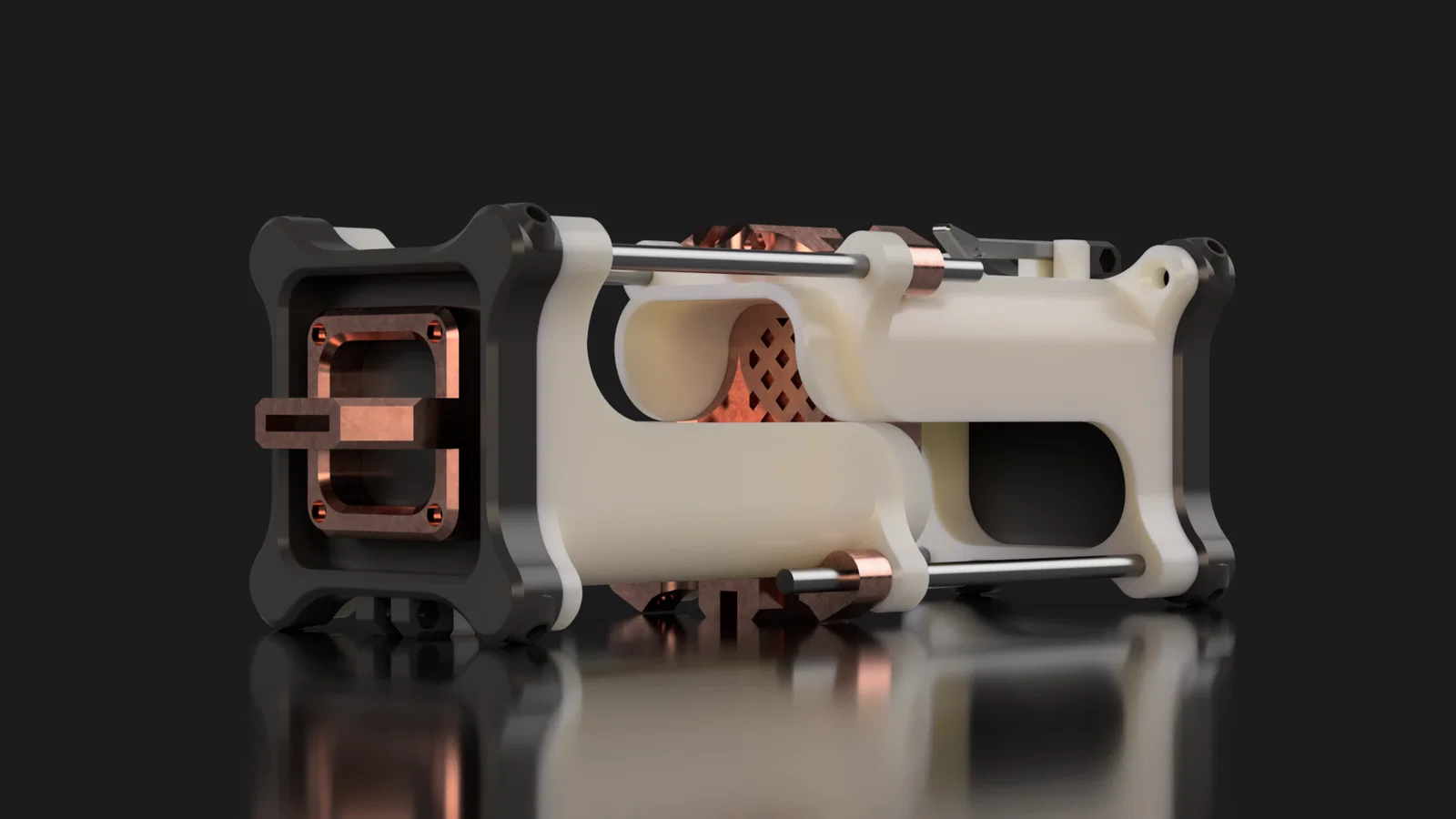

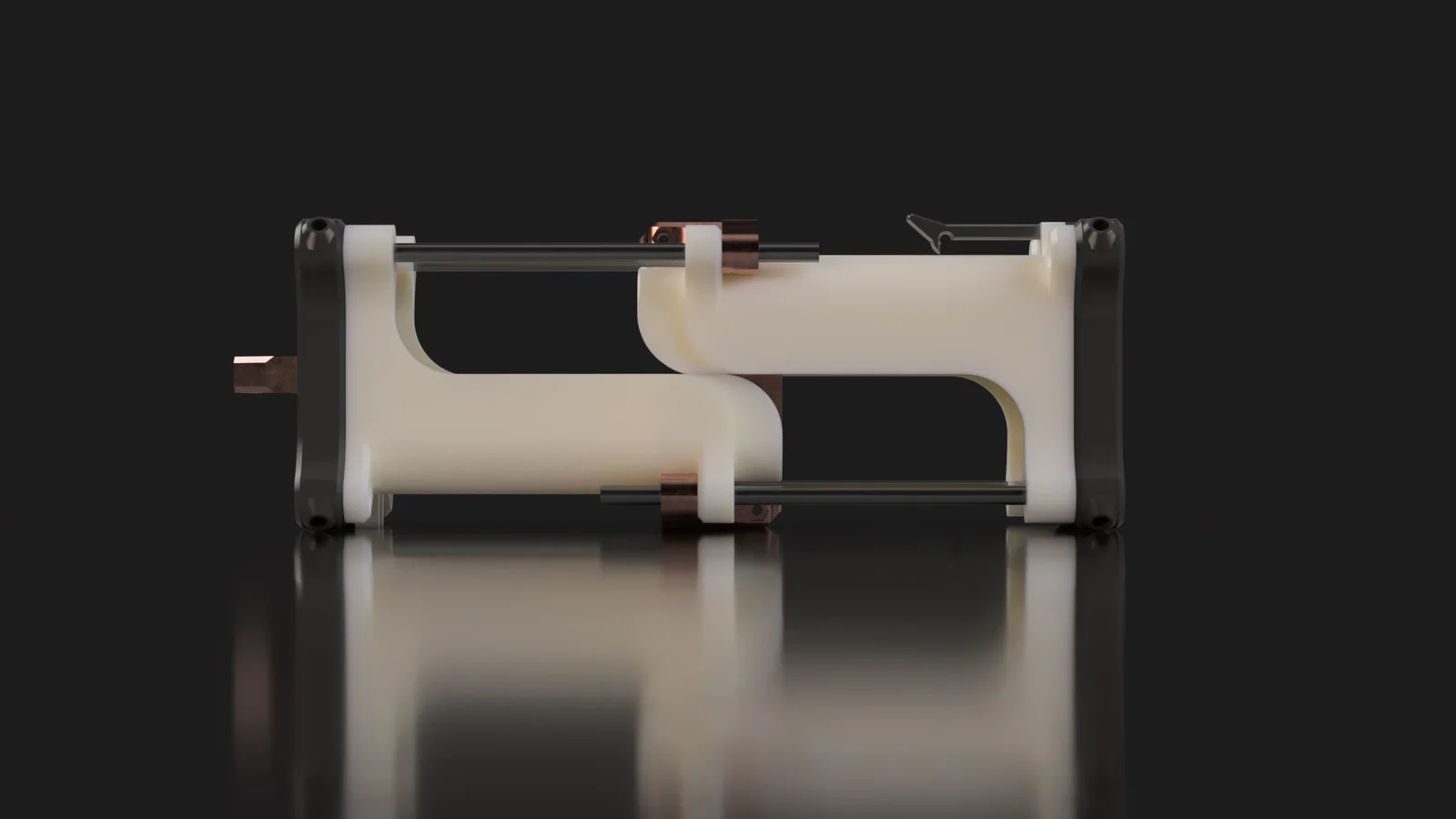

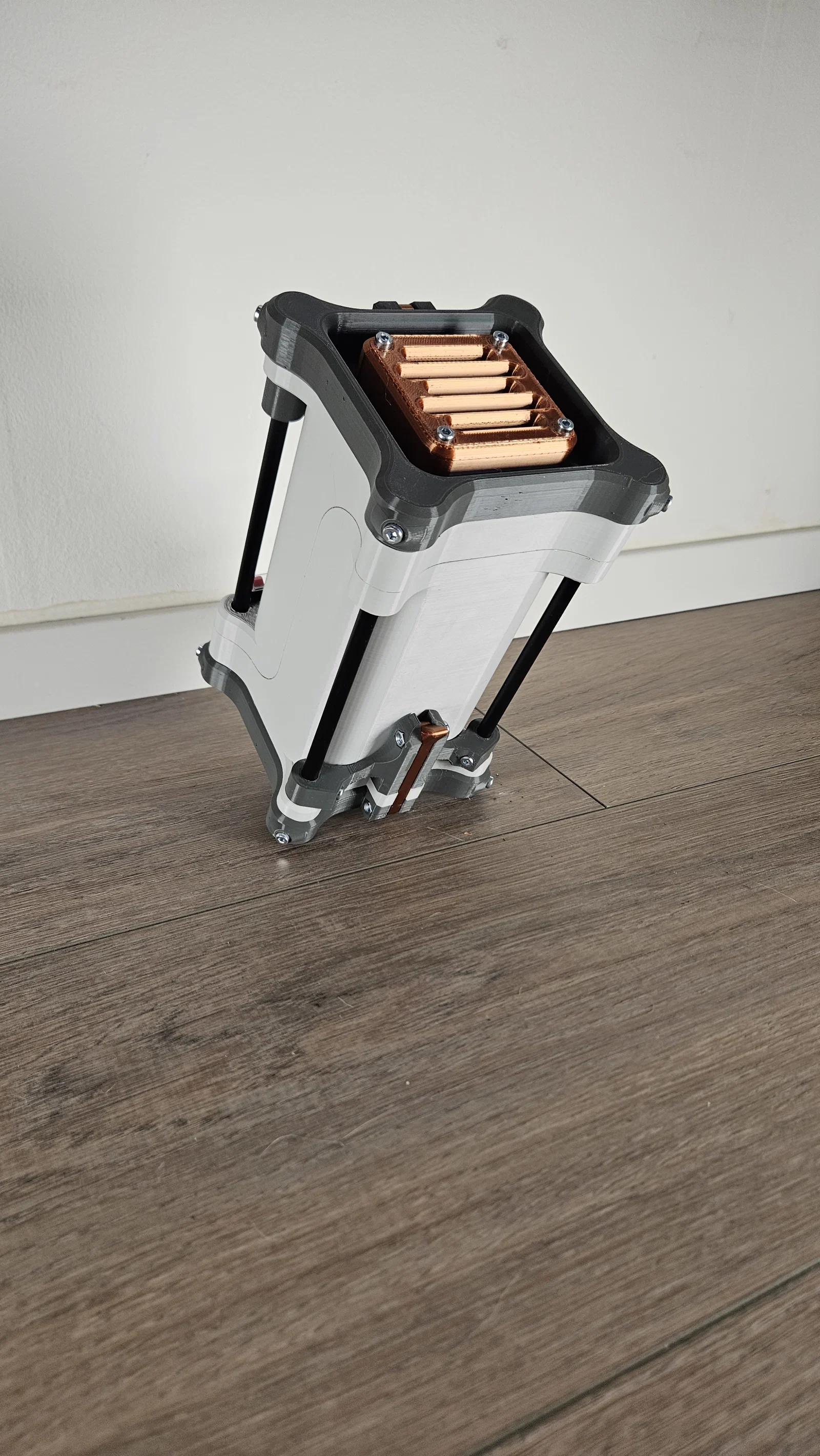

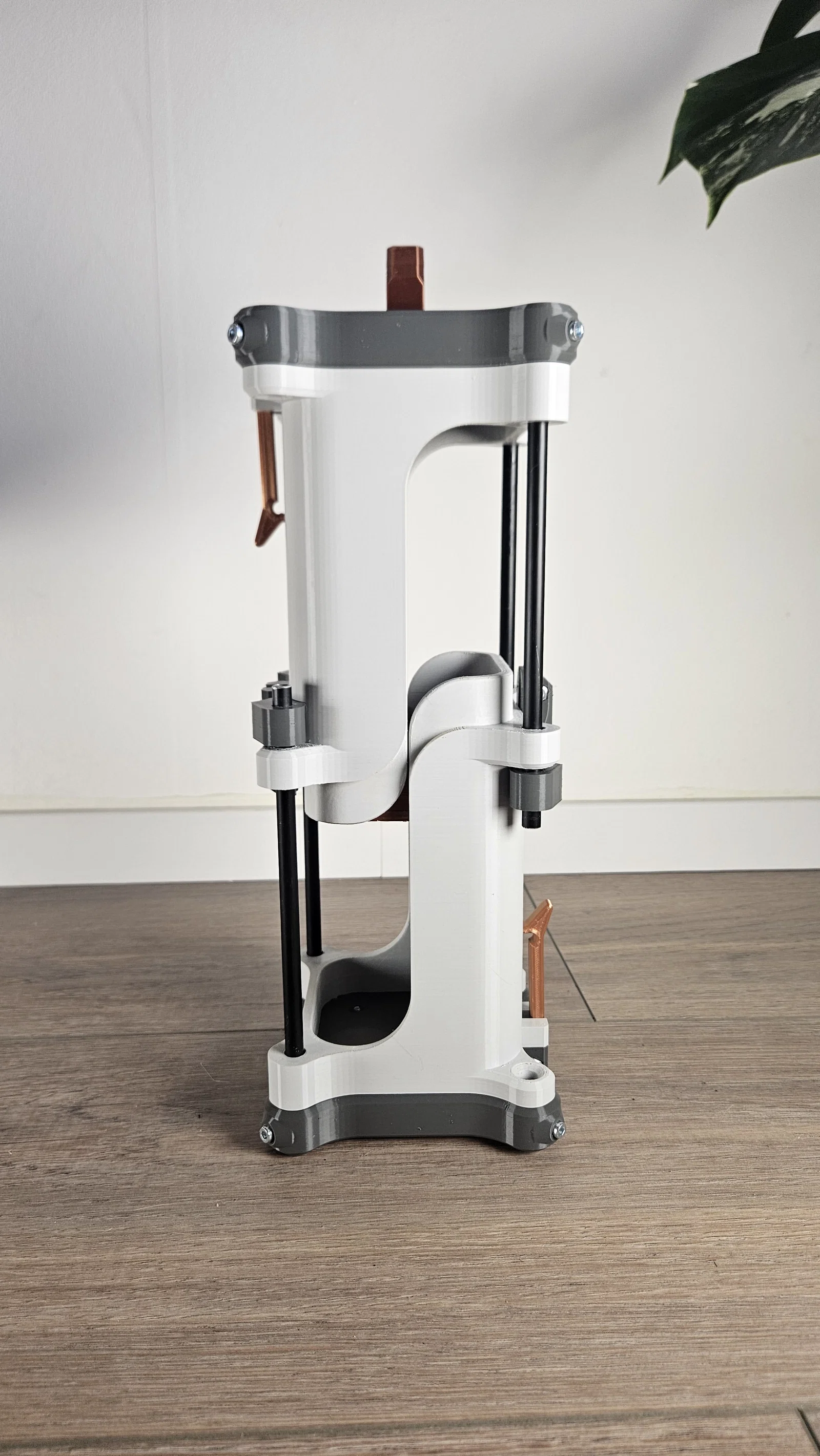

Cosmic Symmetric Stashbox – Hộp lưu trữ đối xứng phong cách sci‑fi

Ở đây, mình giới thiệu thêm một “đồ nghề” lưu trữ nữa — lần này có thiết kế đối xứng hoàn toàn, đúng cái thử thách mình đặt ra ban đầu. Vui lòng đọc phần nội dung bên dưới trước khi in.

17-01-2024: Thêm file với lỗ mở 8,5 mm cho rod

03-01-2024: Bổ sung ghi chú thêm vào phần mô tả

Cân nhắc follow mình trên Instagram (@SMACKMAX_). Mình hay đăng toàn bộ bản in, render và animation để xây dựng portfolio dự án, nhiều khi còn đăng trước lúc publish model. Nhờ vậy bạn có thể “xem trước” cái sắp ra tiếp theo! https://www.instagram.com/smackmax_/

Nhiều dự án ban đầu chỉ là làm cá nhân, mình cũng không ngờ được mọi người ủng hộ nhiều vậy. Vì thế, chúng có thể khá phức tạp khi in và lắp ráp — nên cân nhắc kỹ trước khi in và nhớ đọc các ghi chú bổ sung trong mô tả. Xem review và các bản “makes” của người khác cũng sẽ giúp bạn quyết định dễ hơn.

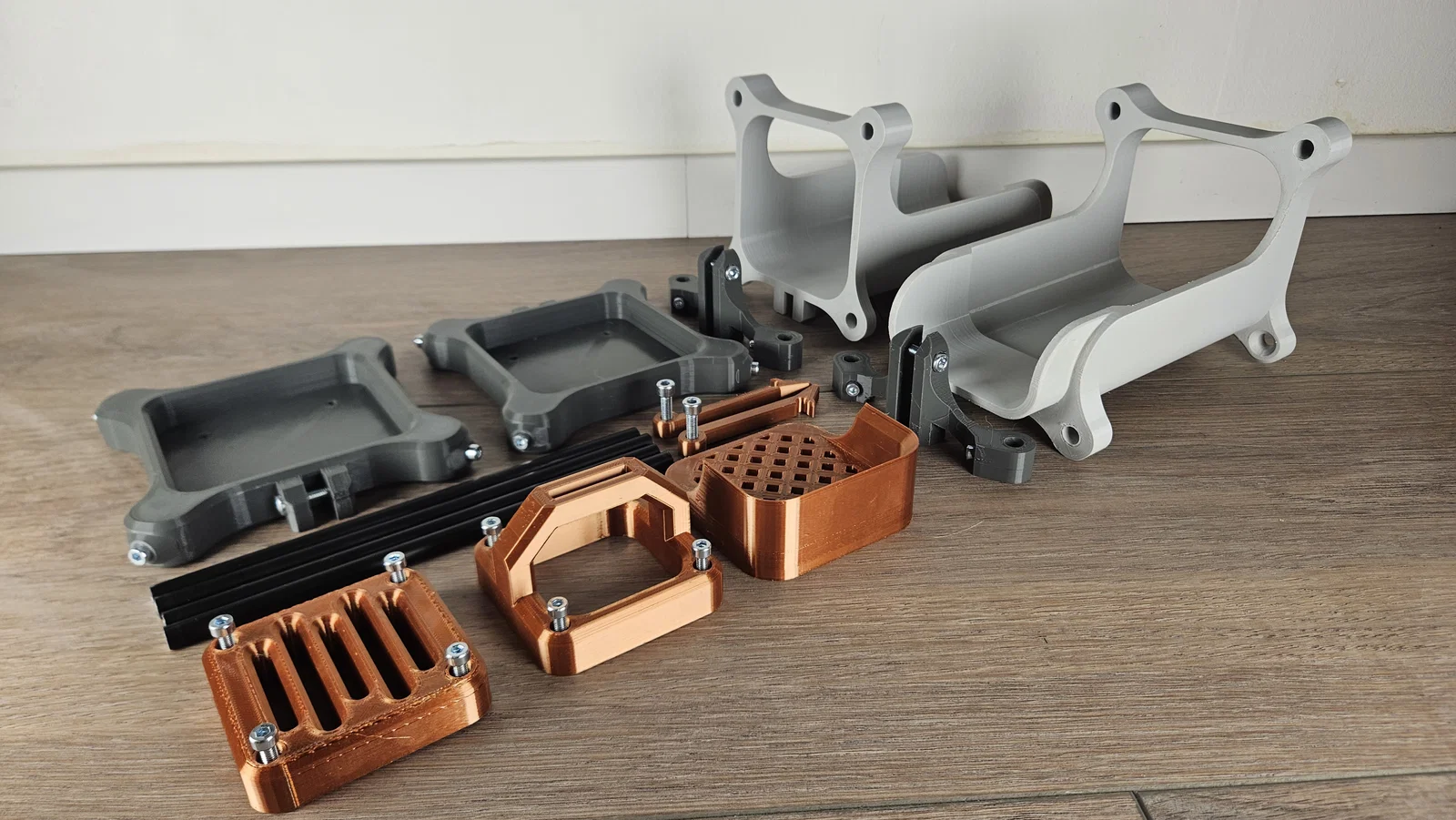

Yêu cầu:

4 x Rod đường kính 8 mm, dài 195 mm (mình dùng aluminium 8mm, khoảng 2 euro/mét ở tiệm vật liệu địa phương)

Filament tùy bạn để in 3D (mình dùng Fiberlogy copper, gray và graphite PLA)

8 x Allen bolts (4x15 mm) (dùng để gắn file Handle/Grill vào side plates)

12 x Allen bolts (4x10 mm) (dùng để cố định rod ở vị trí cố định, dùng trong side plate và file locking Wing)

4 x Allen bolts (5x20 mm) (dùng để gắn clips)

4 x Hex nuts (M5) (dùng để gắn clips)

superglue (dùng để dán file option tray butt, nhưng như vậy sẽ không còn đối xứng “chuẩn” nữa; và nếu cần thì dùng để cố định Clam vào side plate, nhưng bình thường nên pressure fit)

-------------------------------------------------------------------------------------

Lưu ý:

- Rod có thể dùng vật liệu nào cũng được, nhưng mình thấy aluminium đôi khi hơi bị oval; cơ chế trượt muốn mượt thì rod phải đúng chuẩn 8mm để trượt nhẹ và thoáng.

- Có thể cần chà nhám (sanding) các bề mặt tiếp xúc để vận hành mượt hơn

- Có thể dùng nhiệt để ép bolts và nuts vào chỗ nếu tụi nó “không hợp tác”

- File Handle và Grill có thể đổi qua lại để nhìn đối xứng hoàn toàn

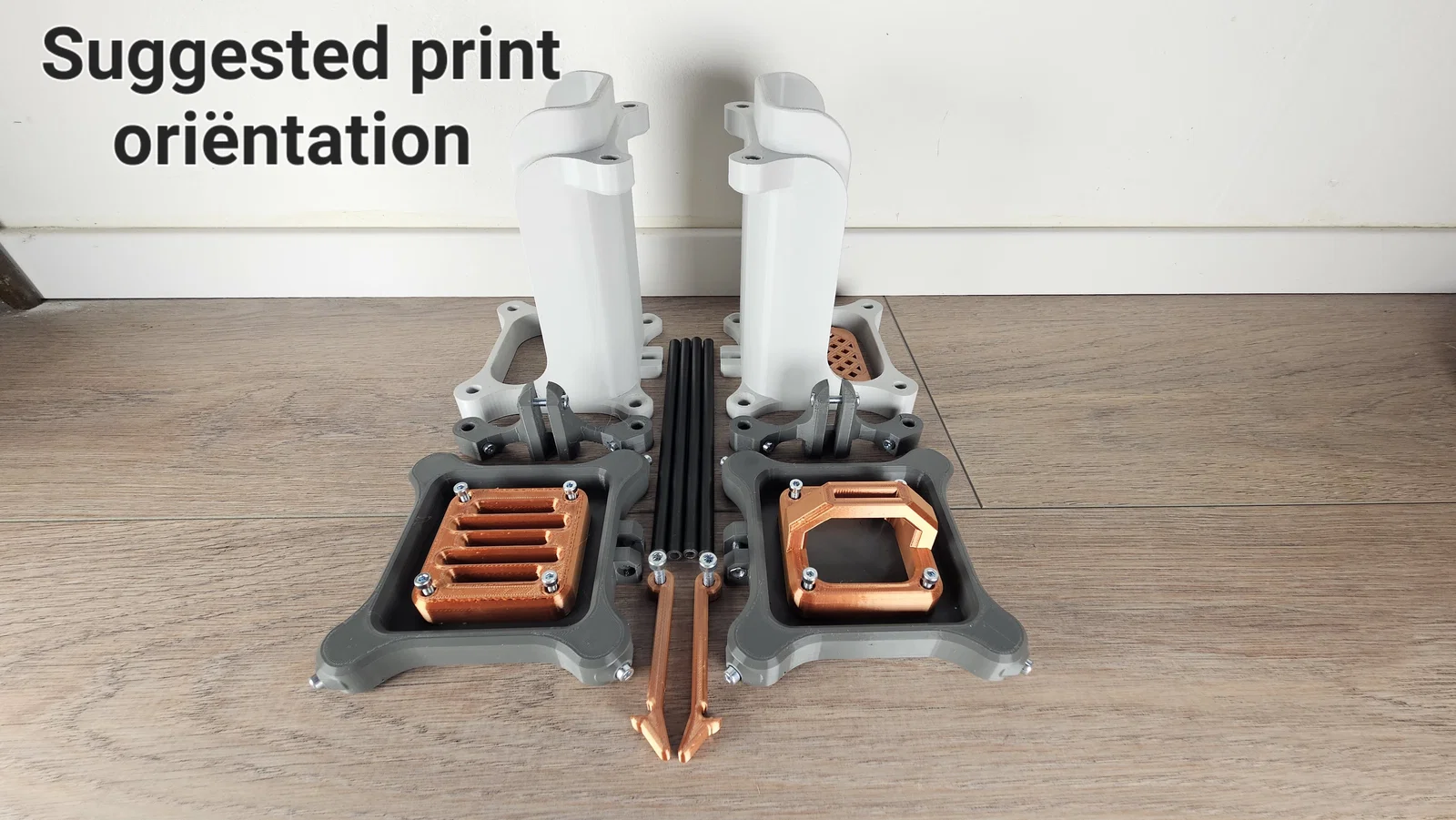

- Hướng in (tất cả đều cần support): Shells nên in với phần lips hướng lên trên; sides có thể in nằm ngửa (on their back); handle và grill cũng in nằm ngửa (handle cần support dưới phần bridge); wing lock nên in như mũi tên hướng lên trên; clips in nằm nghiêng (on their side).

-------------------------------------------------------------------------------------

(03-01-2023) ghi chú bổ sung:

• Mình đã thêm video cho thấy cơ chế hoạt động;
• Mình đã thêm superglue vào danh sách vật liệu cần và ghi chú nhỏ chỗ nào dùng phần cứng nào)
• Thêm ghi chú và hình về hướng in mình đề xuất;
• Tray butt là file tùy chọn, cần dán cố định vì nó làm món này không còn đối xứng;
• Shell có thể cần dán vào side plate nếu friction fit của bạn chưa đủ (bản của mình thì không dùng keo);
• Thiết kế là zero-tolarance, nên có thể cần khoan/doa lại một số lỗ;
