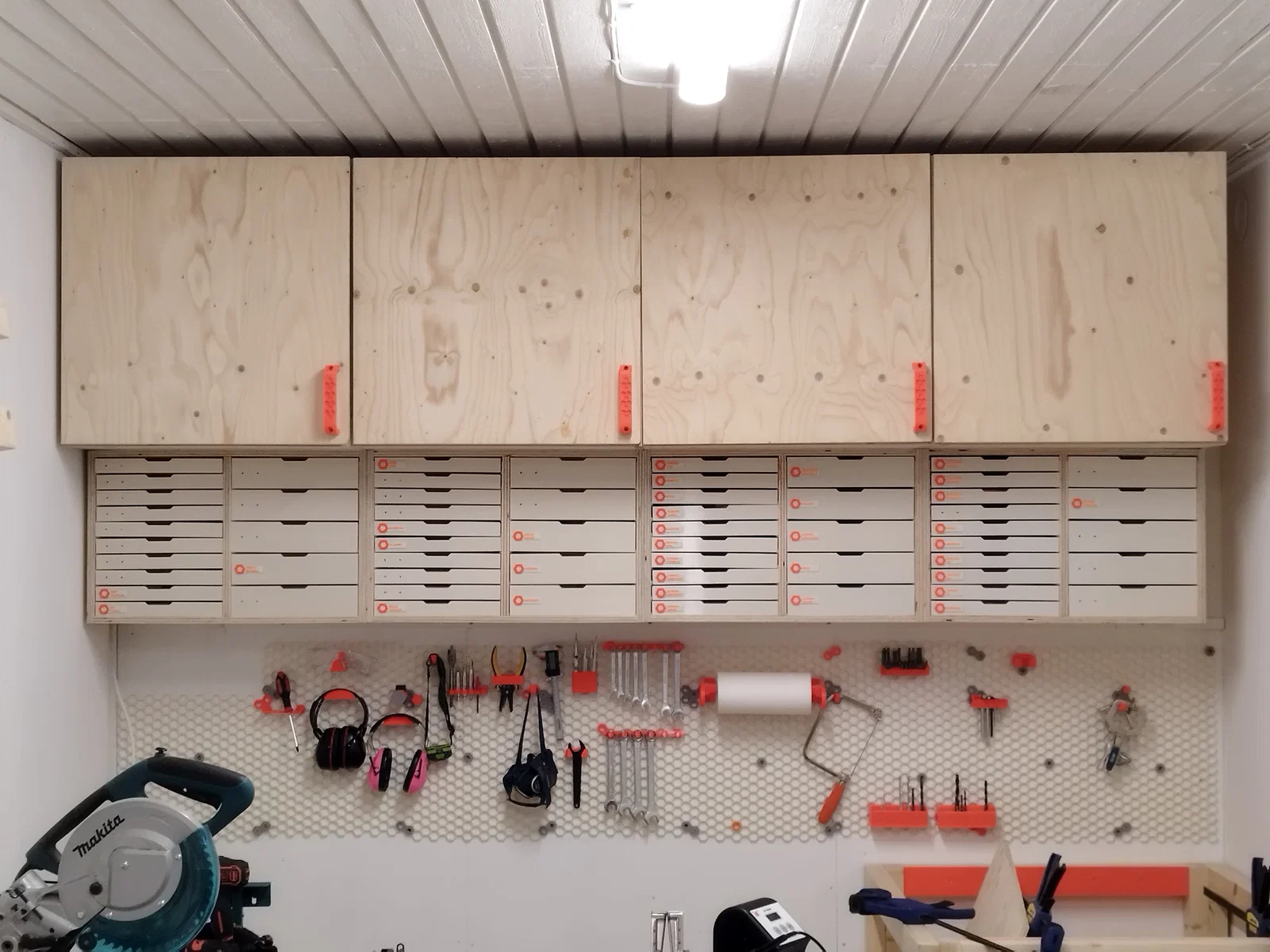

Hệ thống lưu trữ XL Storage System (Parametric) cho xưởng

Mình đã thiết kế hệ thống ngăn kéo dạng khay XL Tray Drawer này cho tủ trong xưởng, với các tính năng sau:

• Parametric hoàn toàn, các tham số chính là số lượng ngăn kéo N và kích thước lọt lòng của tủ

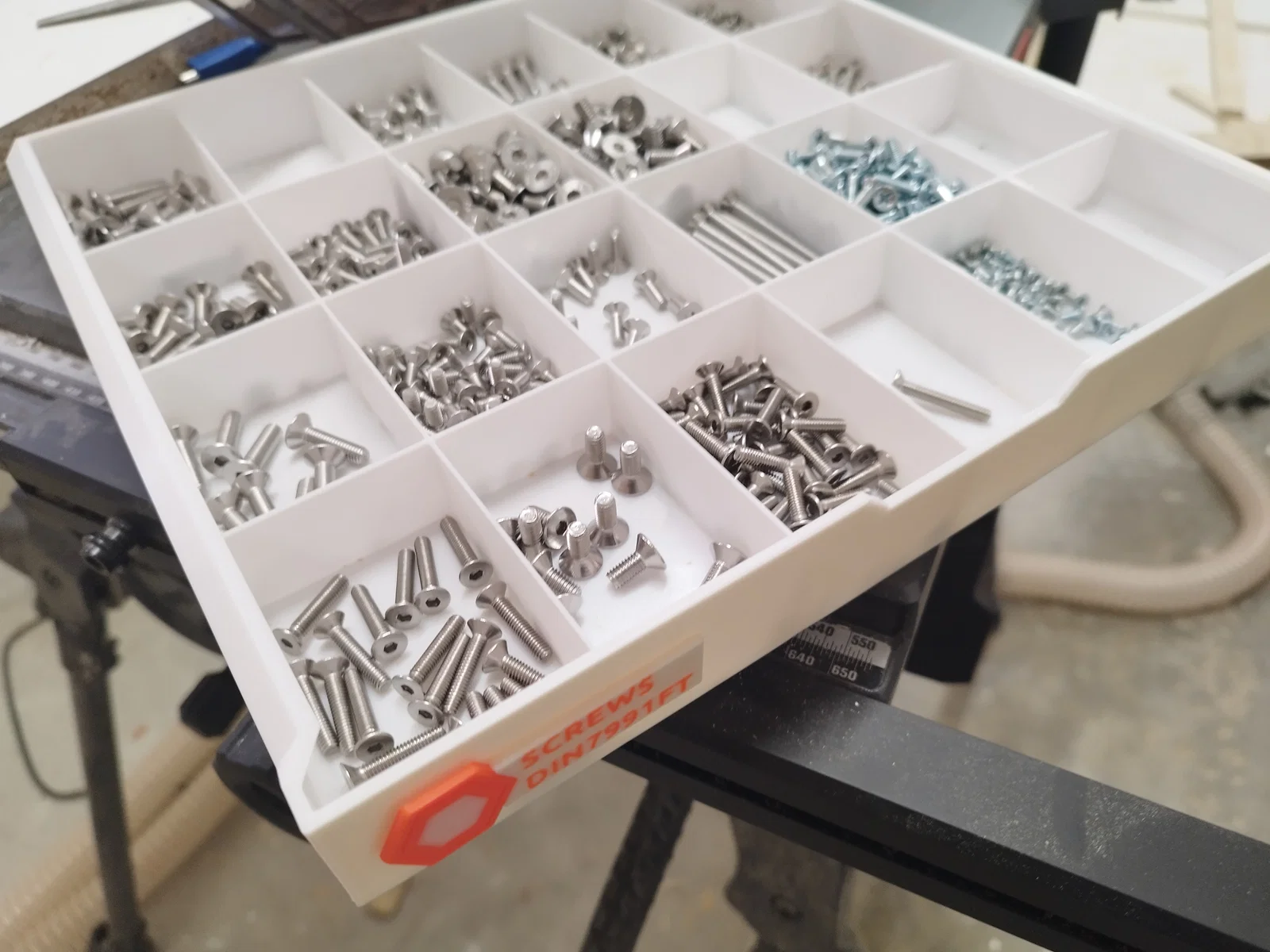

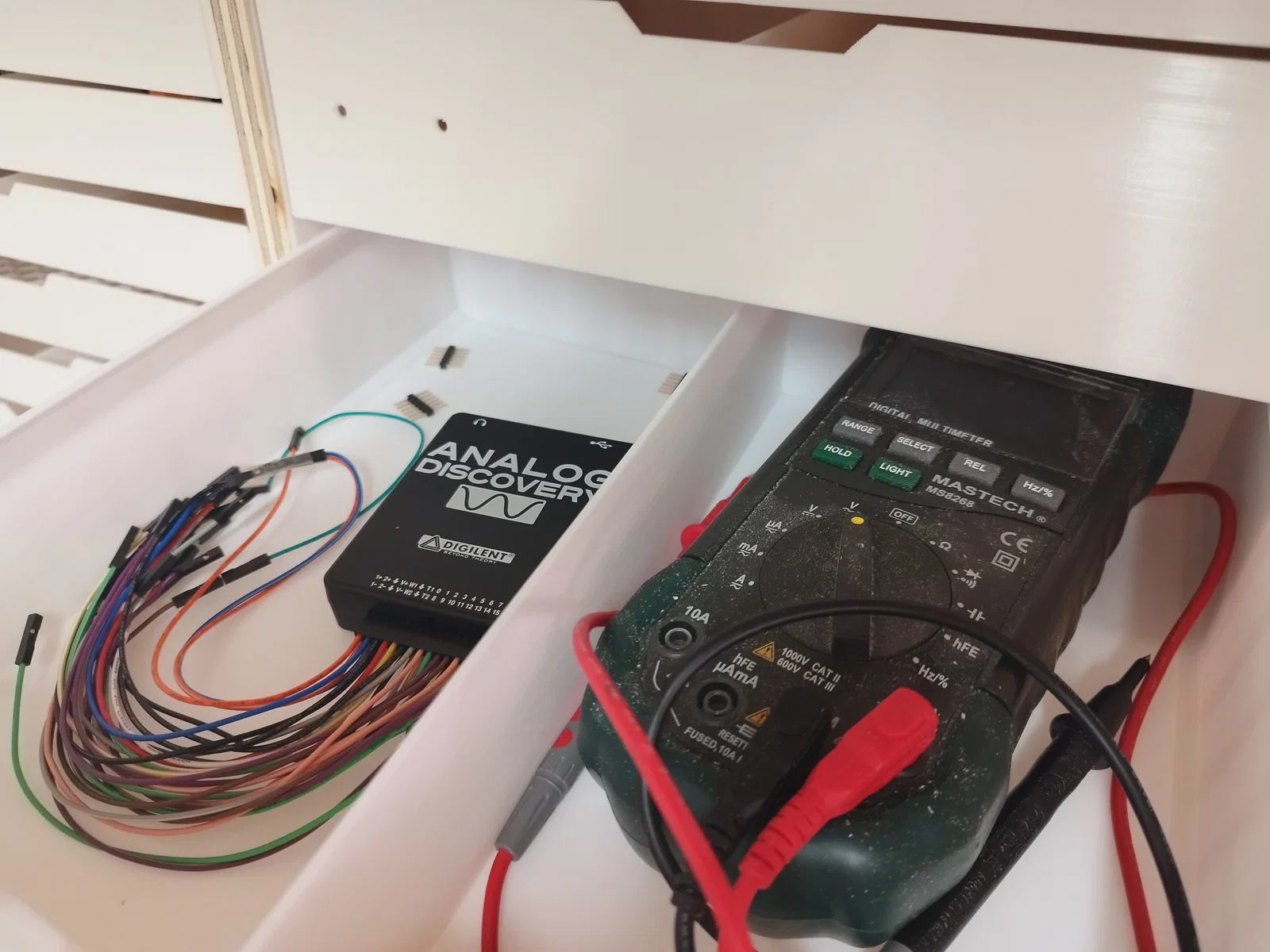

• Ngăn kéo có thể dùng như khay mang đi quanh xưởng
• Có các miếng insert để bắt vít vào gỗ, kèm ray dẫn hướng cho từng ngăn kéo

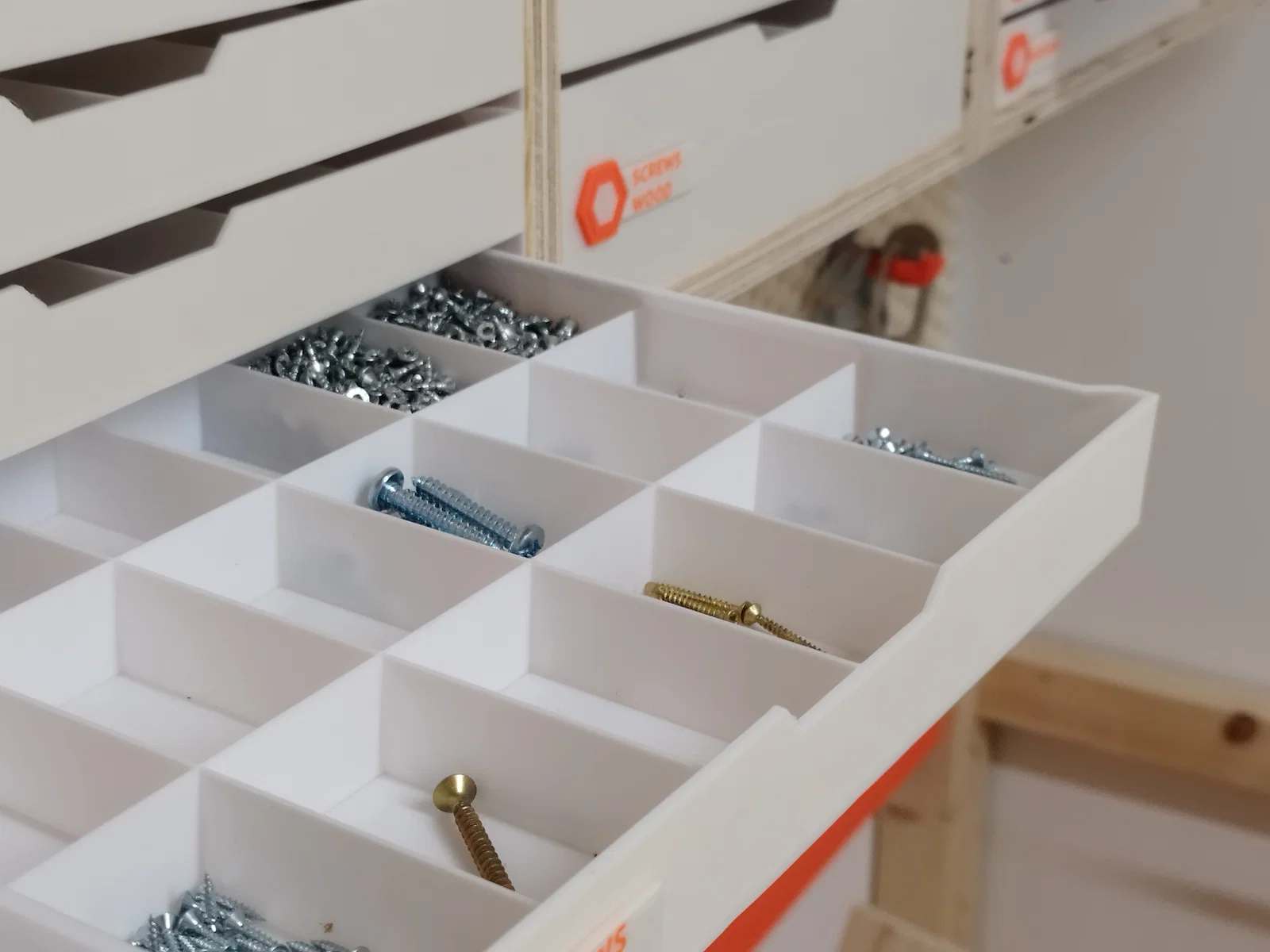

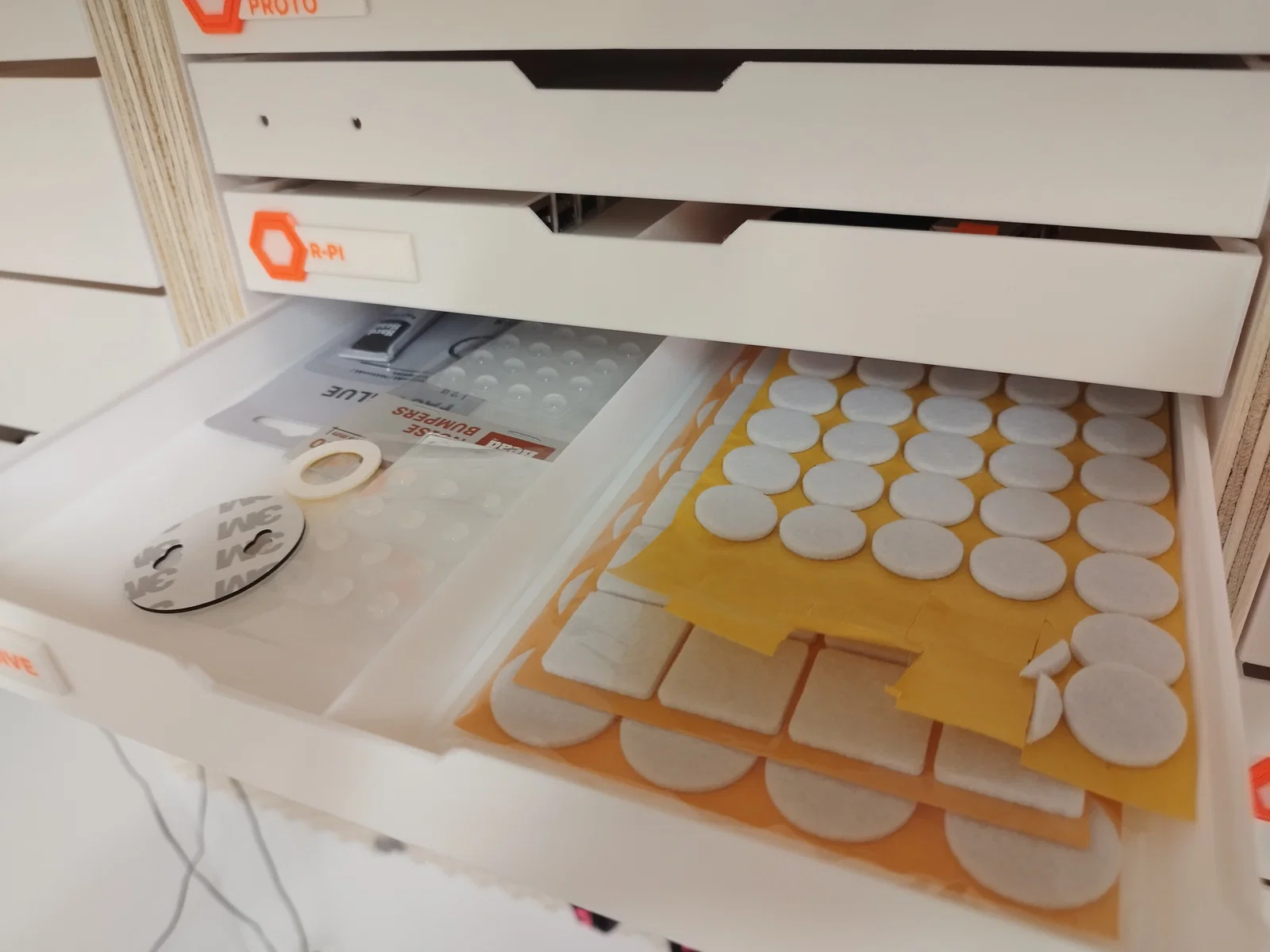

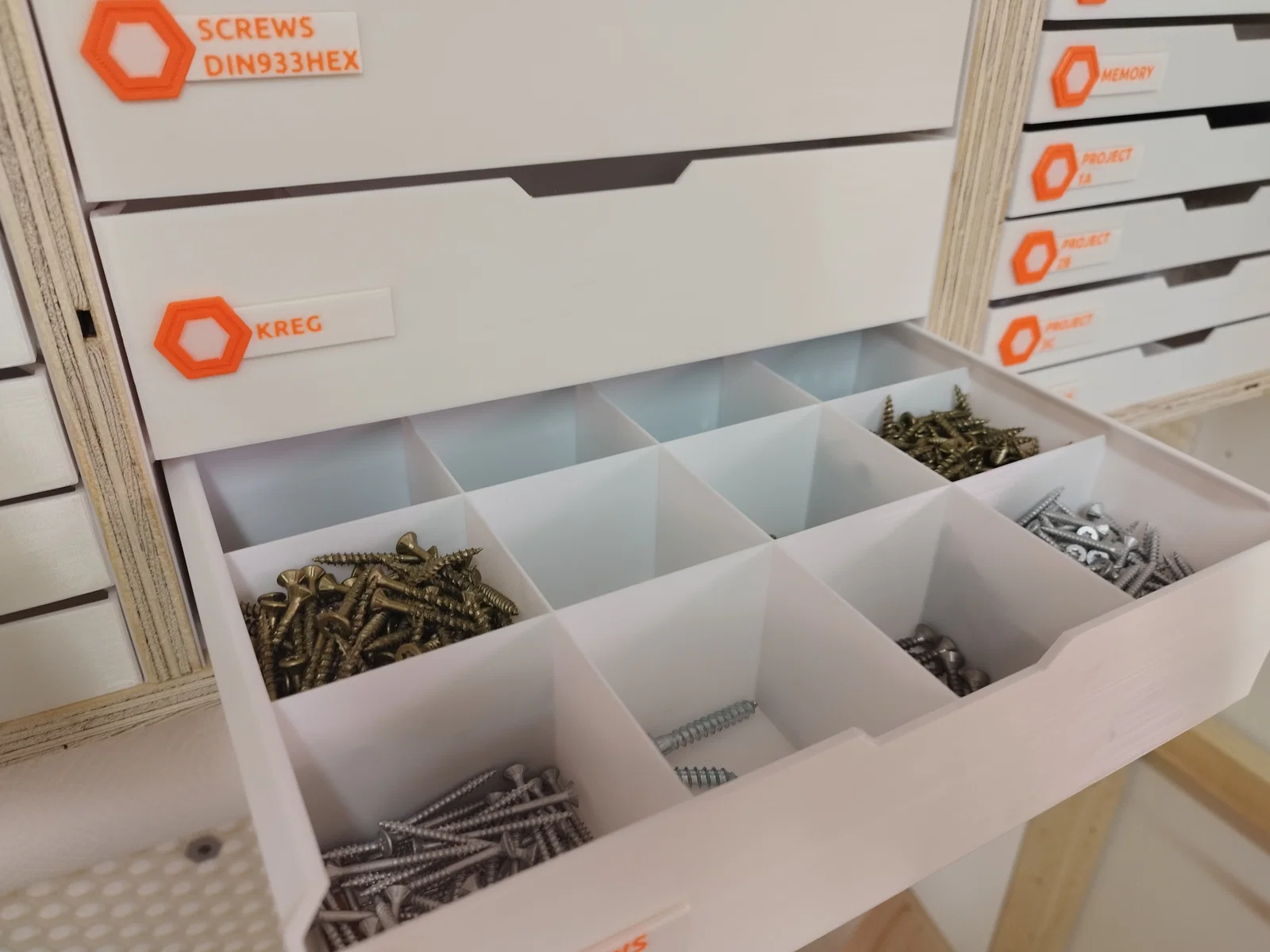

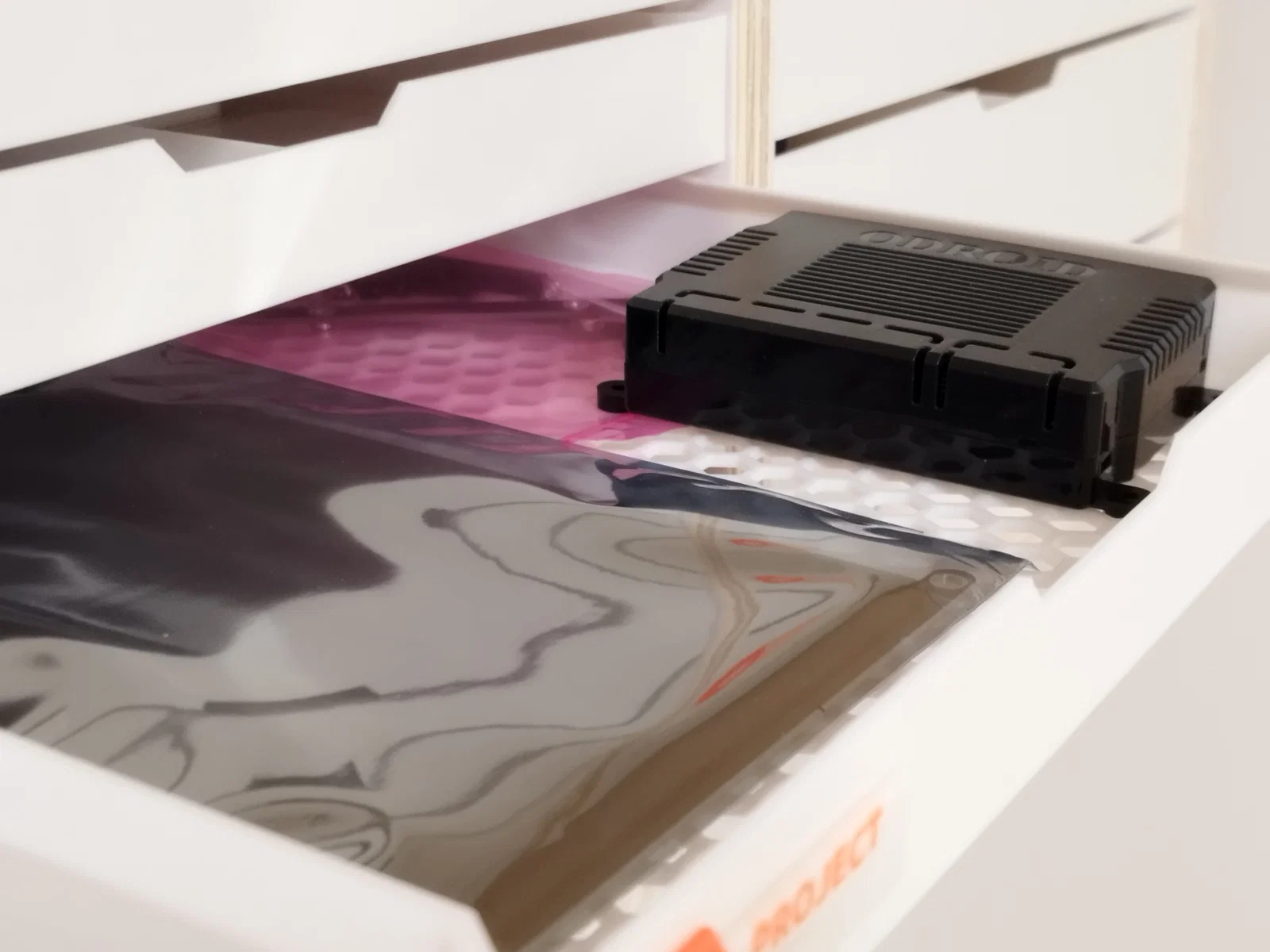

• Ngăn kéo có nhiều kiểu thiết kế cho các nhu cầu sử dụng khác nhau
• Có thể phối nhiều giá trị N khác nhau. Bản in mẫu dùng N=5 và N=10

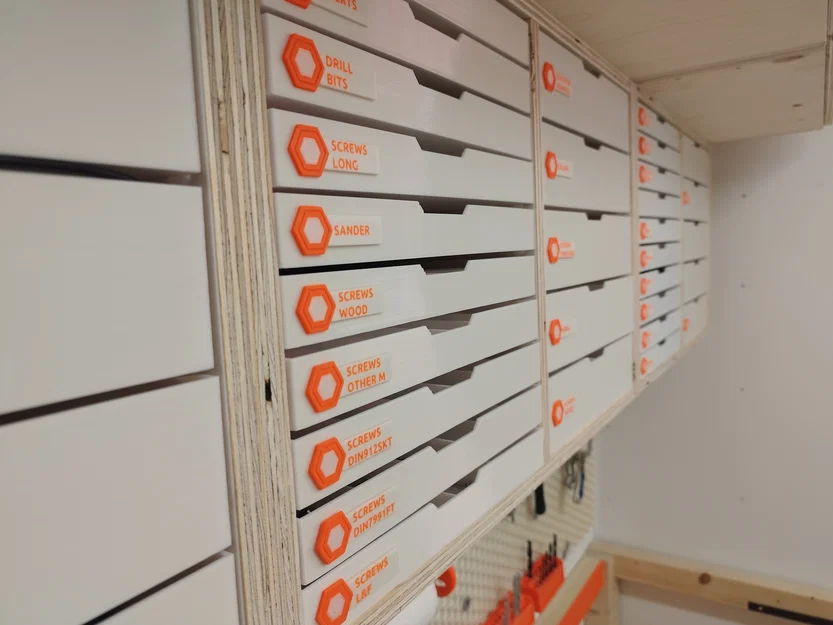

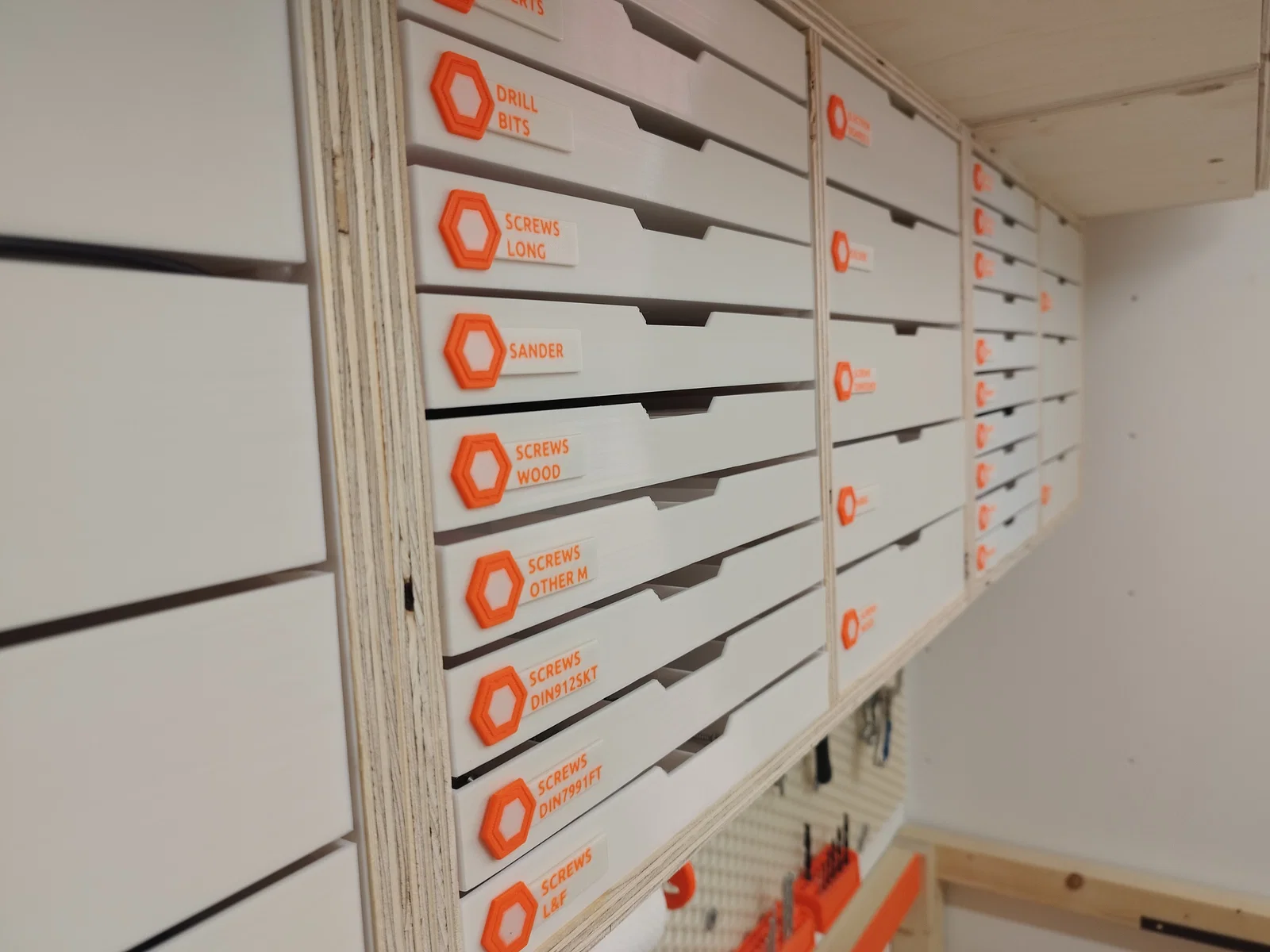

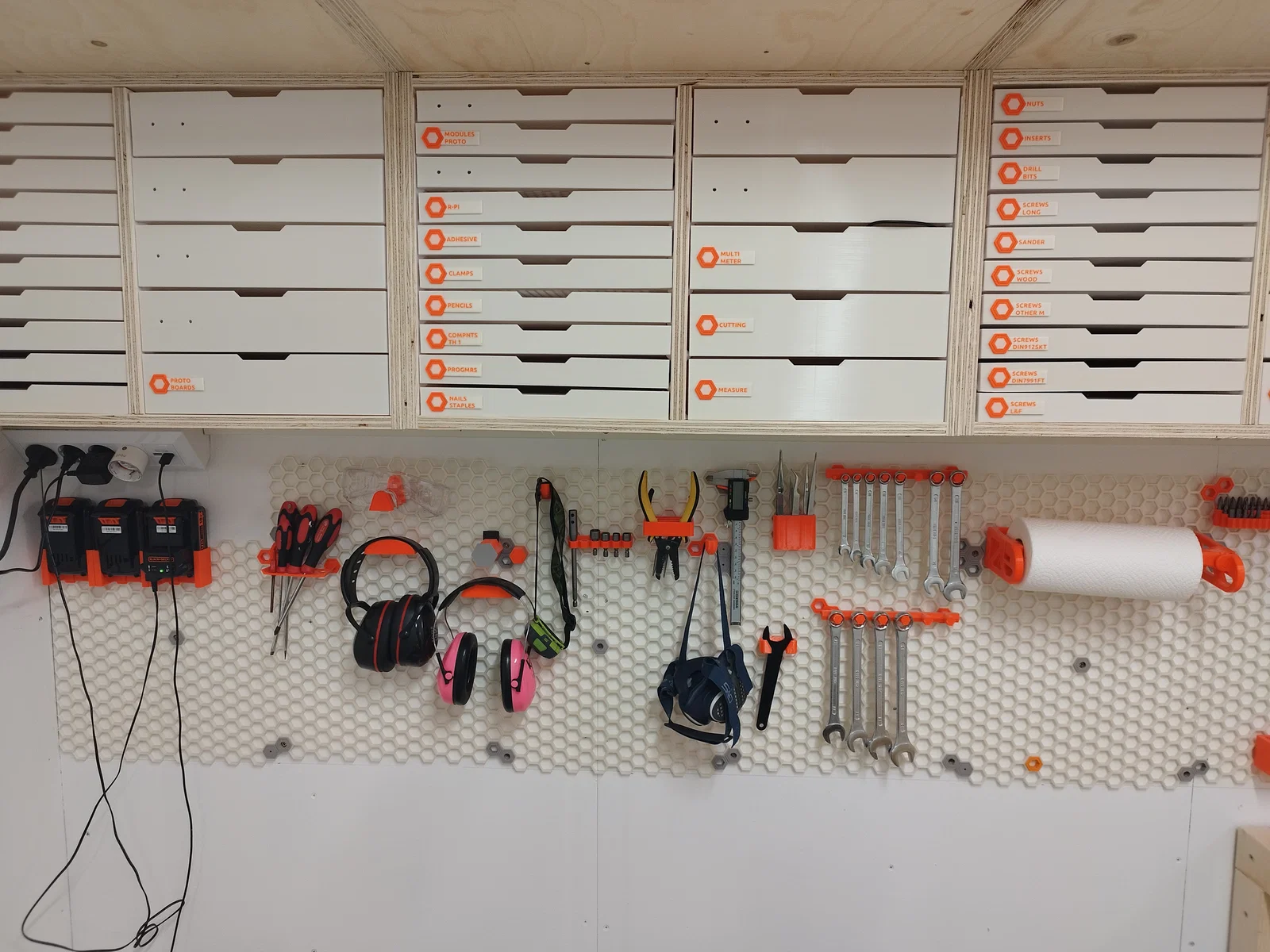

• Tag được thiết kế để nhìn đồng bộ với các phần Honeycomb

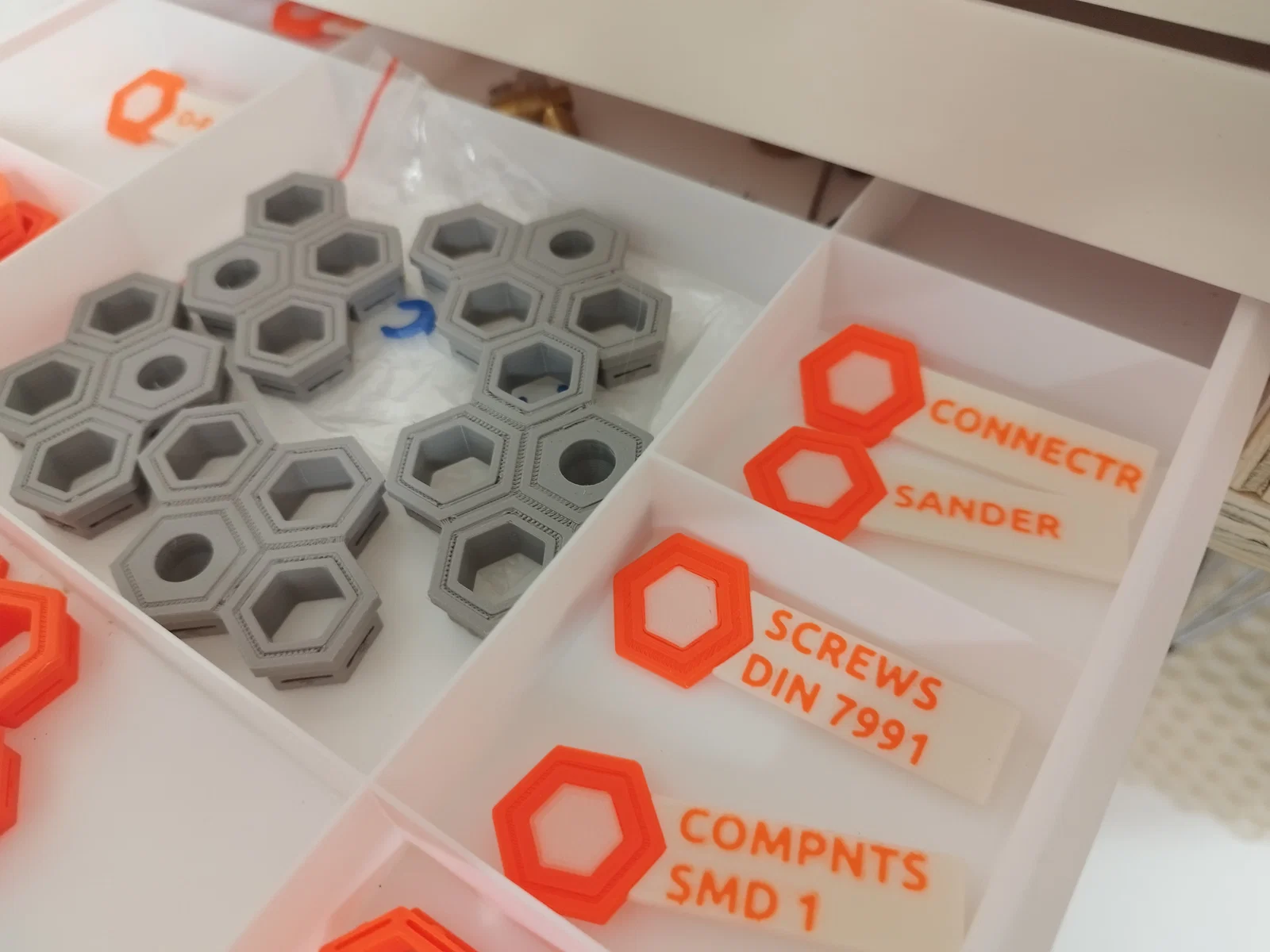

• Tag có thể tháo ra và thay thế khi nhu cầu lưu trữ thay đổi

Lưu ý

Các phần đính kèm chỉ là mẫu. Chúng được tạo theo kích thước riêng cho tủ của mình, nên bạn cần tự đo tủ của bạn và tạo part của bạn bằng OnShape. Có kèm link tài liệu (Document).

Parametrization

Để parametrize các part của bạn:

• Tải về và mở OnShape Instructions cùng link tới bản thiết kế
• Các biến chính nằm trong Variable Studio
• Kiểm tra mọi thứ đã đúng trong tab BookCase
• Mỗi thiết kế cơ bản sẽ có một tab, còn các biến thể (A,B,C…) được chọn bằng Configuration
• Có thể đổi tham số N rất dễ (N=5, N=10) và tất cả part sẽ được thiết kế lại
• Tên file của part sẽ được tạo tự động theo các tham số

In 3D

Dự án hiển thị được in bằng Prusa XL 2T. Nếu làm N10 sẽ ra 80 khay, còn N5 sẽ là 40 khay, mình quyết định trộn cả hai. Tổng cộng hết 20Kg PLA và 30 ngày in. Mình dùng 2 hãng PLA: SunLu cho phần in số lượng lớn và Prusament Vanilla white cho mặt trước của khay để đồng bộ với Honeycomb. Quá trình in rất ổn định.

Thông số: Layer Size 0.25mm Structural, infill 5%.

Chúc bạn in vui vẻ
