Giá đỡ Dremel Stand

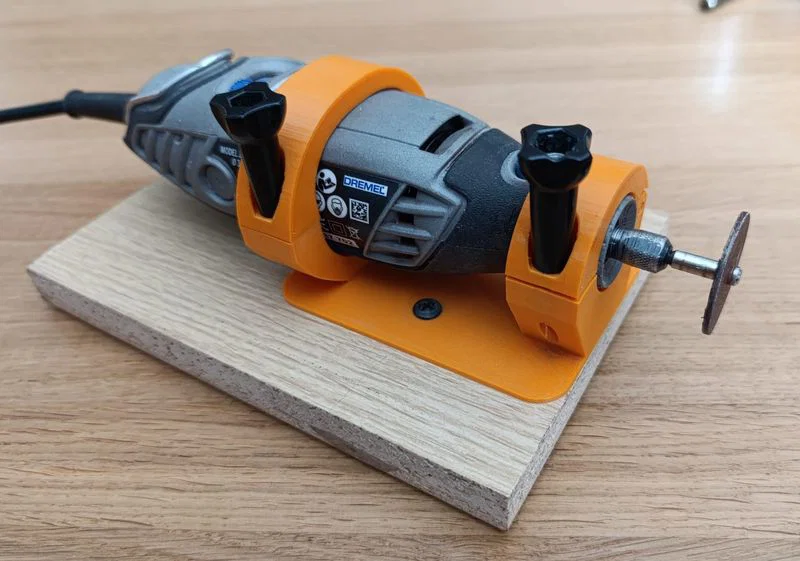

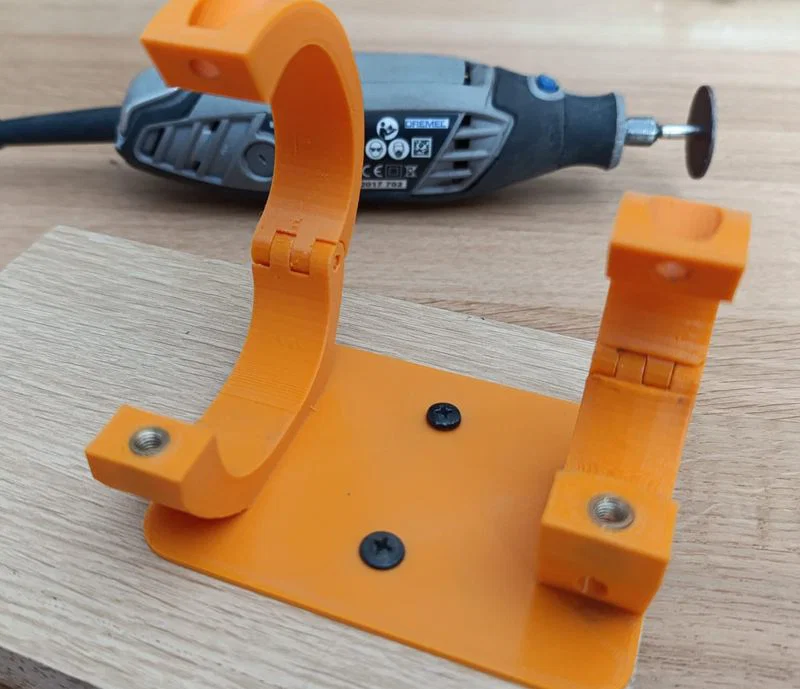

Phần đế có hai lỗ để có thể bắt cố định lên mặt bàn làm việc. Mình đã gắn nó lên một miếng gỗ ván còn dư.

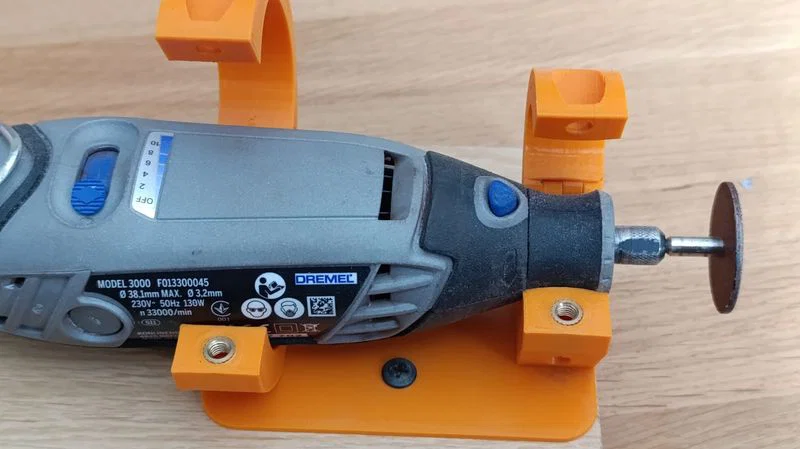

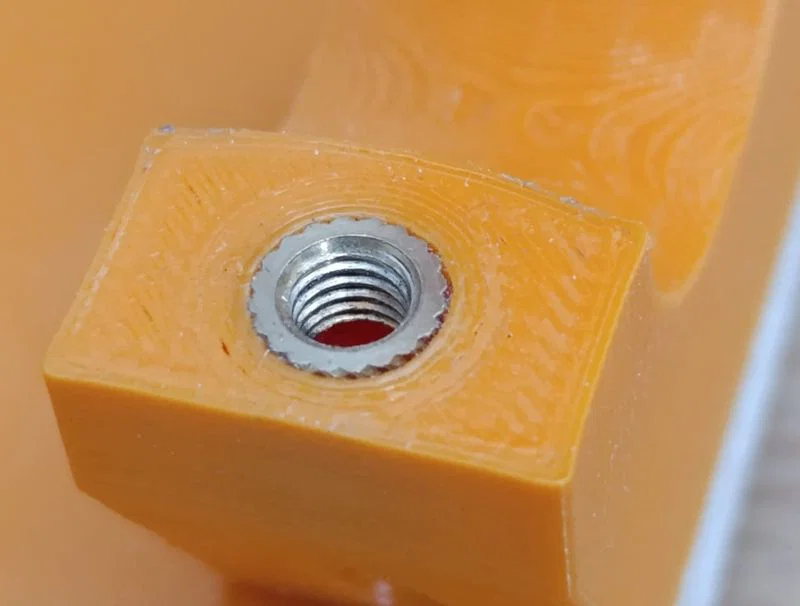

Các lỗ trên ngàm gắn của phần đế được thiết kế cho đai ốc cấy nhiệt (melting nuts) 5mm. Về ốc vít, mình dùng lại mấy con ốc có sẵn từ bộ phụ kiện gắn cho action cam. Tuy nhiên trong file STL cũng có kèm mẫu in cho vít vặn tay để lắp vít ren M5x40 có đầu lục giác 8mm.

Mình in bằng PLA, nhưng đa số vật liệu khác cũng dùng được.
Phần đế cần xoay đúng hướng lên mặt đế trong slicer và có thể in không cần support.
Hai ngàm xoay (swivel brackets) cần support.

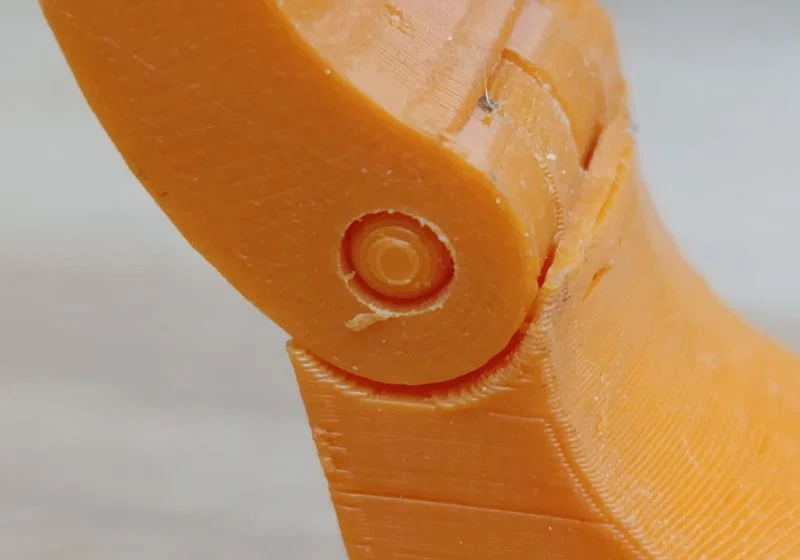

Các chốt bản lề (hinge pins) sẽ bẻ tách khỏi tấm giữ (carrier plate) sau khi in xong.

Chỉnh sửa ngày 13/06/2024:

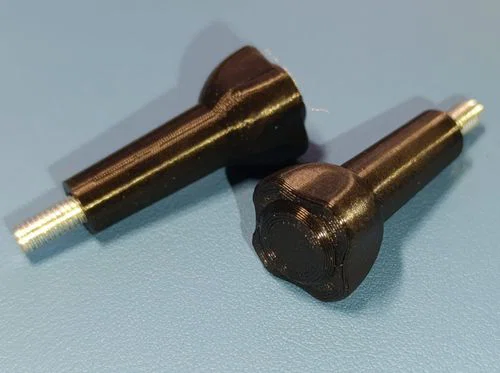

Hôm nay mình lần đầu tự in phần vỏ giữ ốc (screw housing) và có 2 thay đổi nhỏ:
Mình thêm một lớp ở đầu lỗ dành cho phần ren ốc để có thể in với phần dày của vỏ úp xuống mà không cần support. Sau đó cần khoan/đục xuyên qua lớp này trước khi đưa ốc vào.
Mình cũng chỉnh nắp ốc (screw cap) để nó khít hơn một chút trong screw housing. Khuyến nghị bôi keo lên phần trên của ren trước khi lắp ốc, và thêm một giọt keo giữa ốc và nắp.

Chỉnh sửa 15/09/2024:
Đã thêm file STEP.

-------------------------------

Phần đế có hai lỗ khoan để có thể bắt lên mặt bàn làm việc. Mình đã gắn nó lên một miếng ván gỗ còn dư.

Các lỗ trên ngàm gắn của phần đế được thiết kế cho đai ốc cấy nhiệt 5mm. Mình dùng lại các con ốc có sẵn từ bộ kit gắn cho action cam. Nhưng các file STL cũng có kèm mẫu in cho vít vặn tay để lắp vít ren M5x40 với đầu lục giác 8mm.

In bằng PLA, nhưng cũng có thể dùng vật liệu khác.
Phần đế cần xoay trên mặt đế trong slicer và có thể in không cần support.
Hai ngàm xoay cần support.
Các chốt bản lề sẽ bẻ tách khỏi tấm giữ sau khi in.

Chỉnh sửa 13/06/2024:
Hôm nay mình lần đầu tự in screw housing và thực hiện hai thay đổi nhỏ:
Mình chèn một layer ở đầu lỗ cho phần ren ốc để có thể in không cần support với phần dày của vỏ hướng xuống dưới. Layer này sau đó cần được khoan/đục xuyên qua trước khi lắp ốc.
Ngoài ra mình chỉnh screw cap để nó ôm chặt hơn trong screw housing. Mình khuyên nên bôi keo vào phần trên của ren trước khi lắp ốc, và nhỏ thêm một giọt keo giữa ốc và nắp.

Chỉnh sửa 15/09/2024:
Đã thêm file STEP.
