T-BEAM LORA SMALL BOX IPEX
Hộp nhỏ gọn cho board Lilygo T-Beam LoRa (NEO-M8N/NEO-6M) dùng đầu IPEX, có tuỳ chọn cửa sổ màn hình 9.6/1.3 inch và nút nhấn menu. Hỗ trợ pin 18650/21700, dùng cáp pigtail IPEX ra SMA.
Mô tả

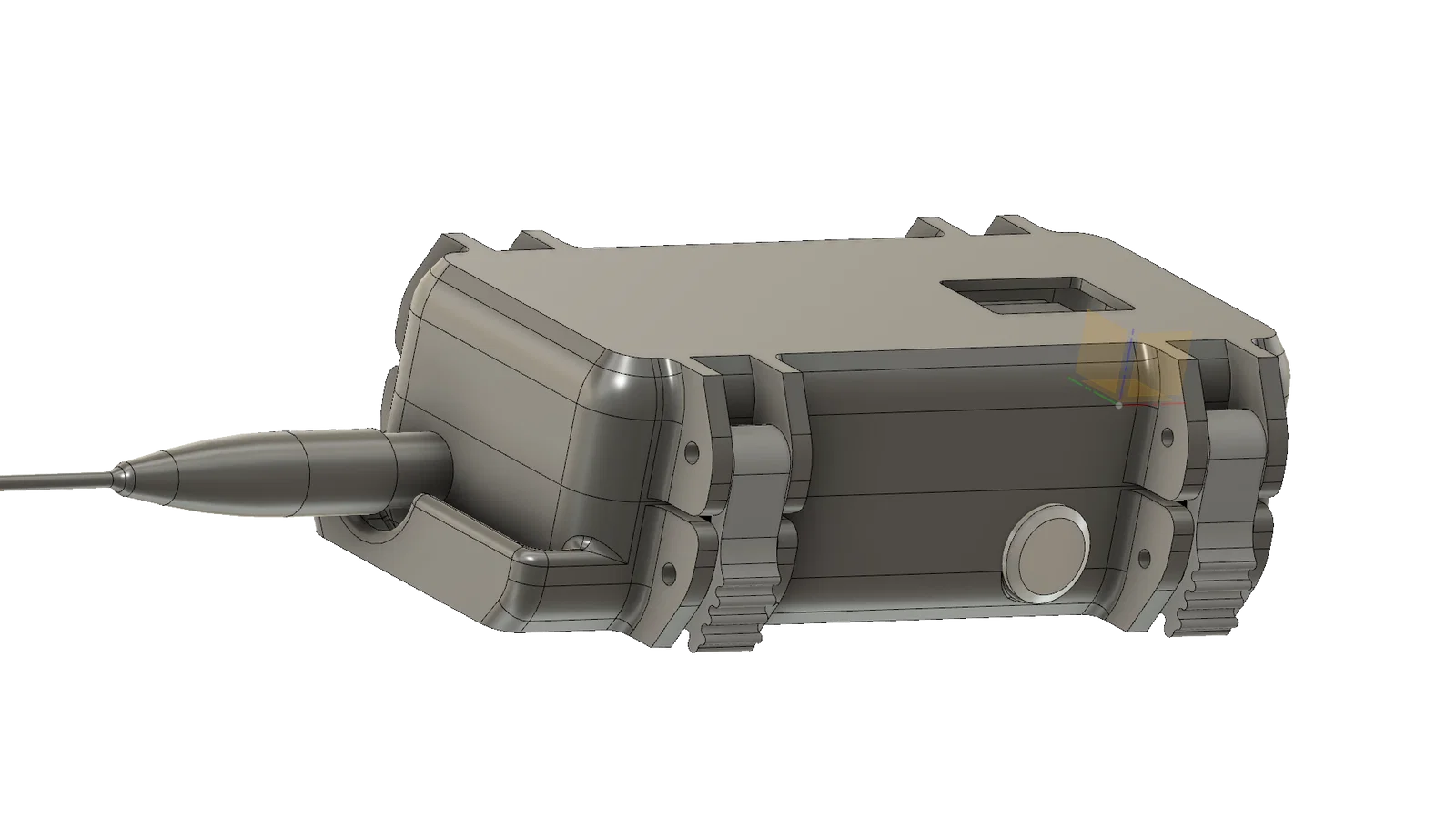

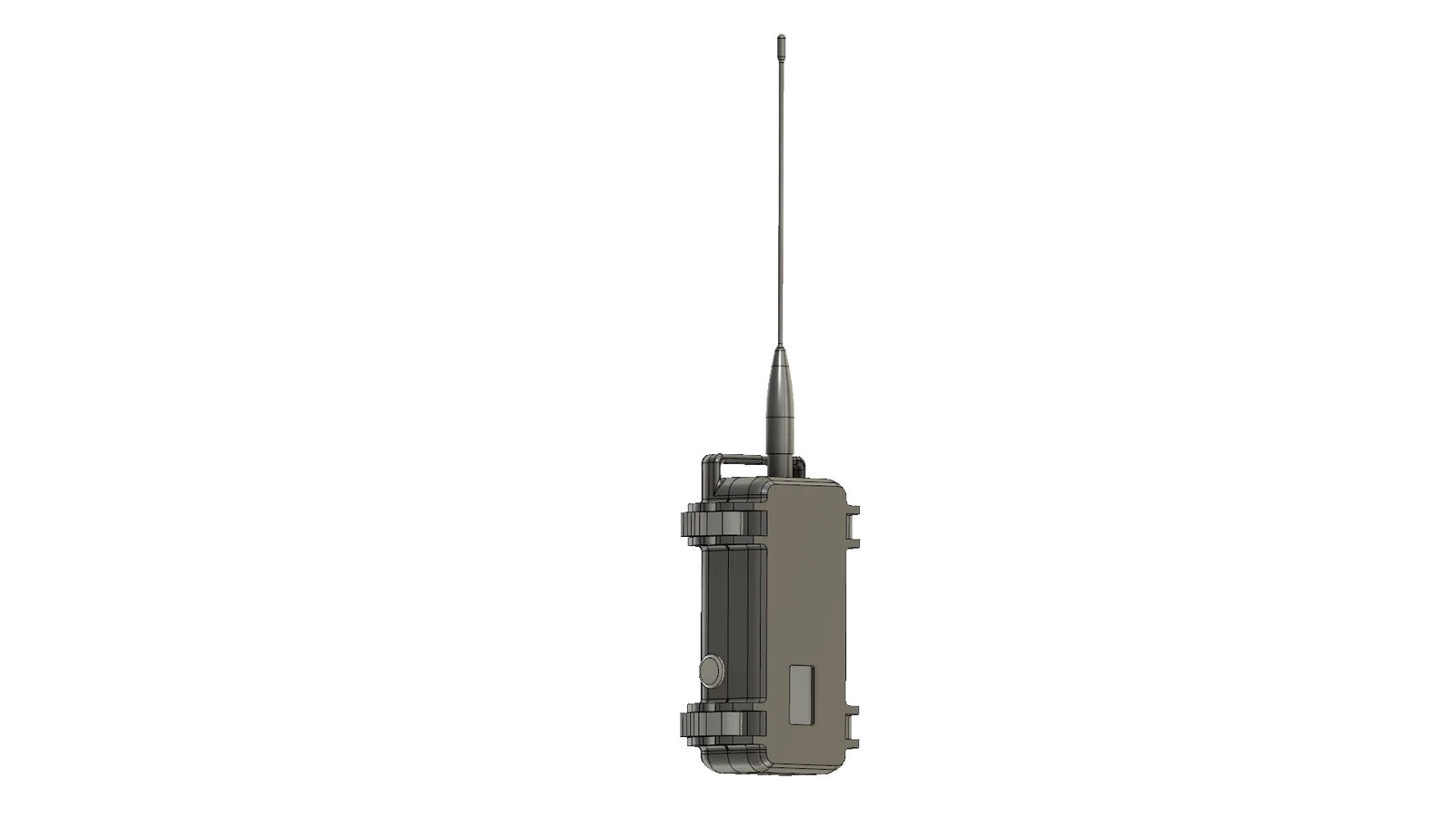

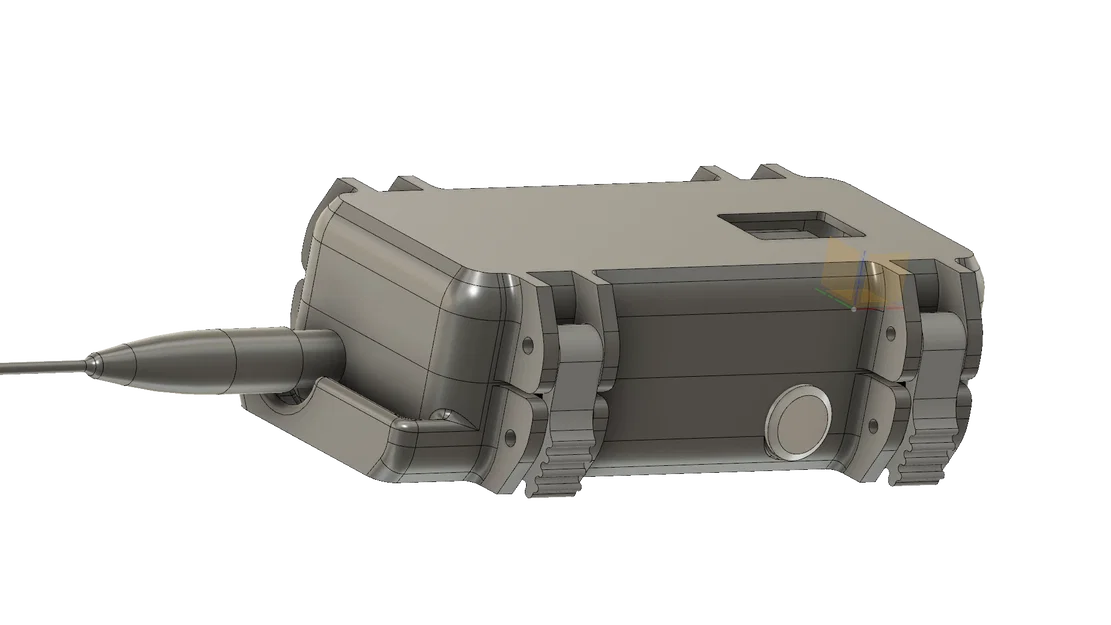

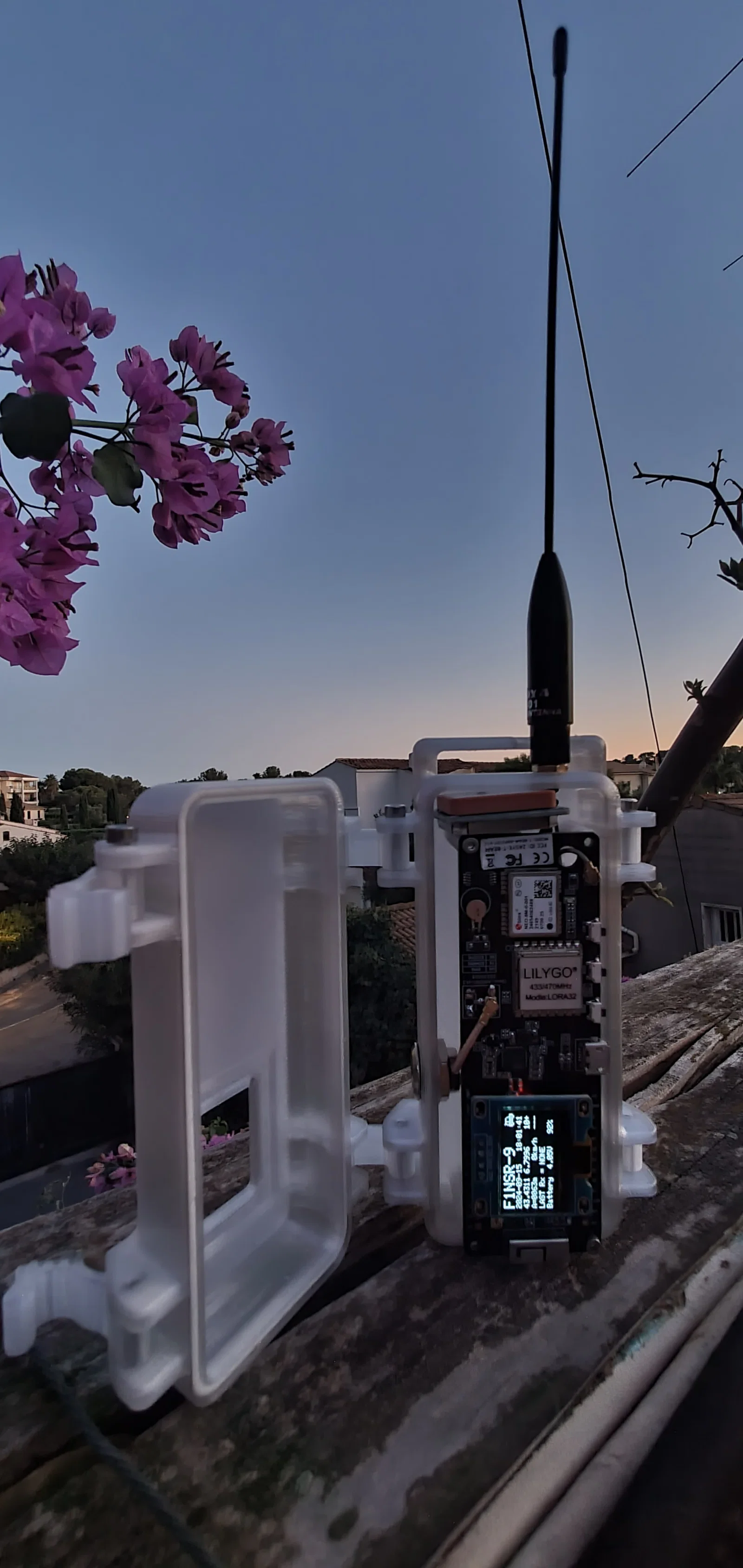

Chào bạn, đây là một hộp nhỏ cho các board Lilygo T-beam.

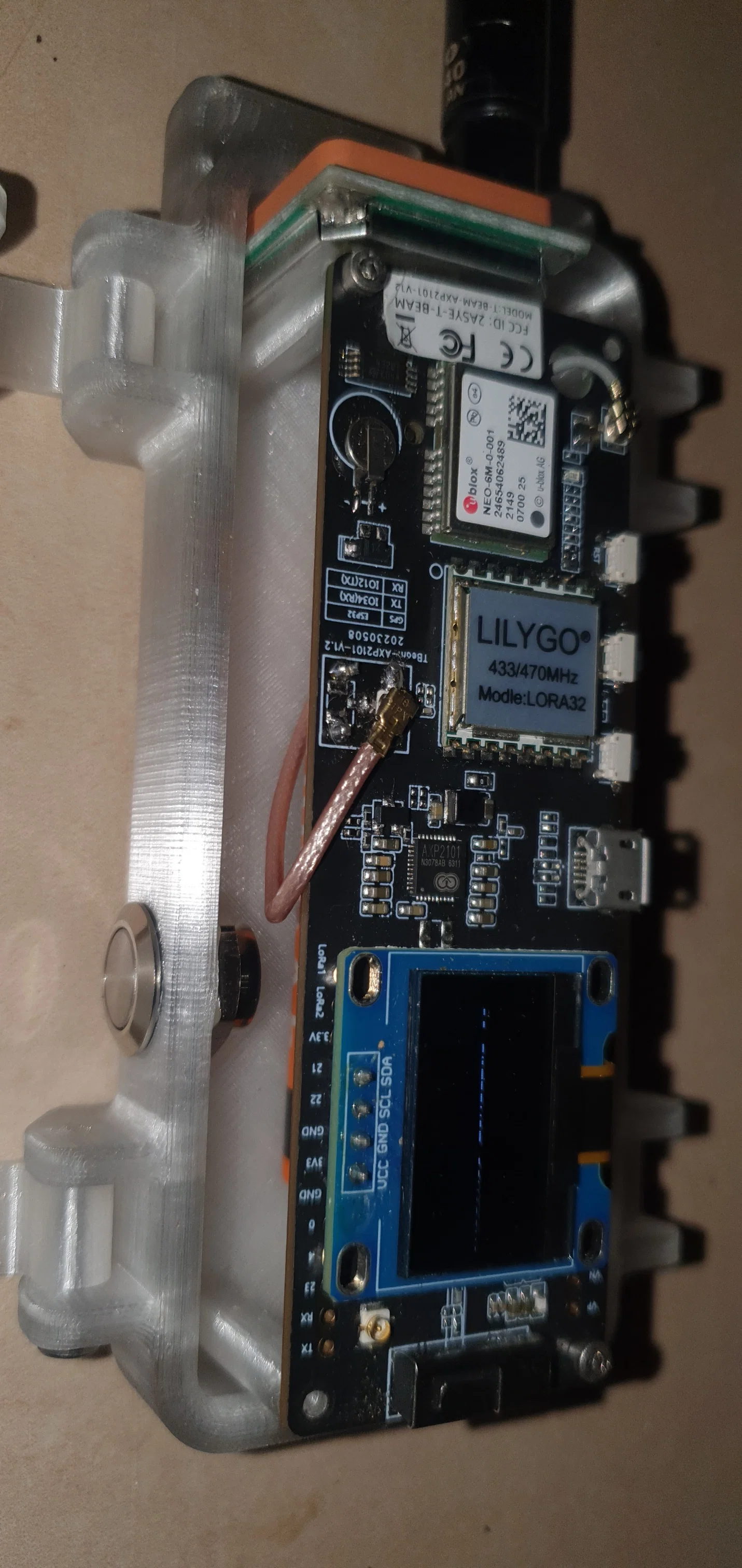

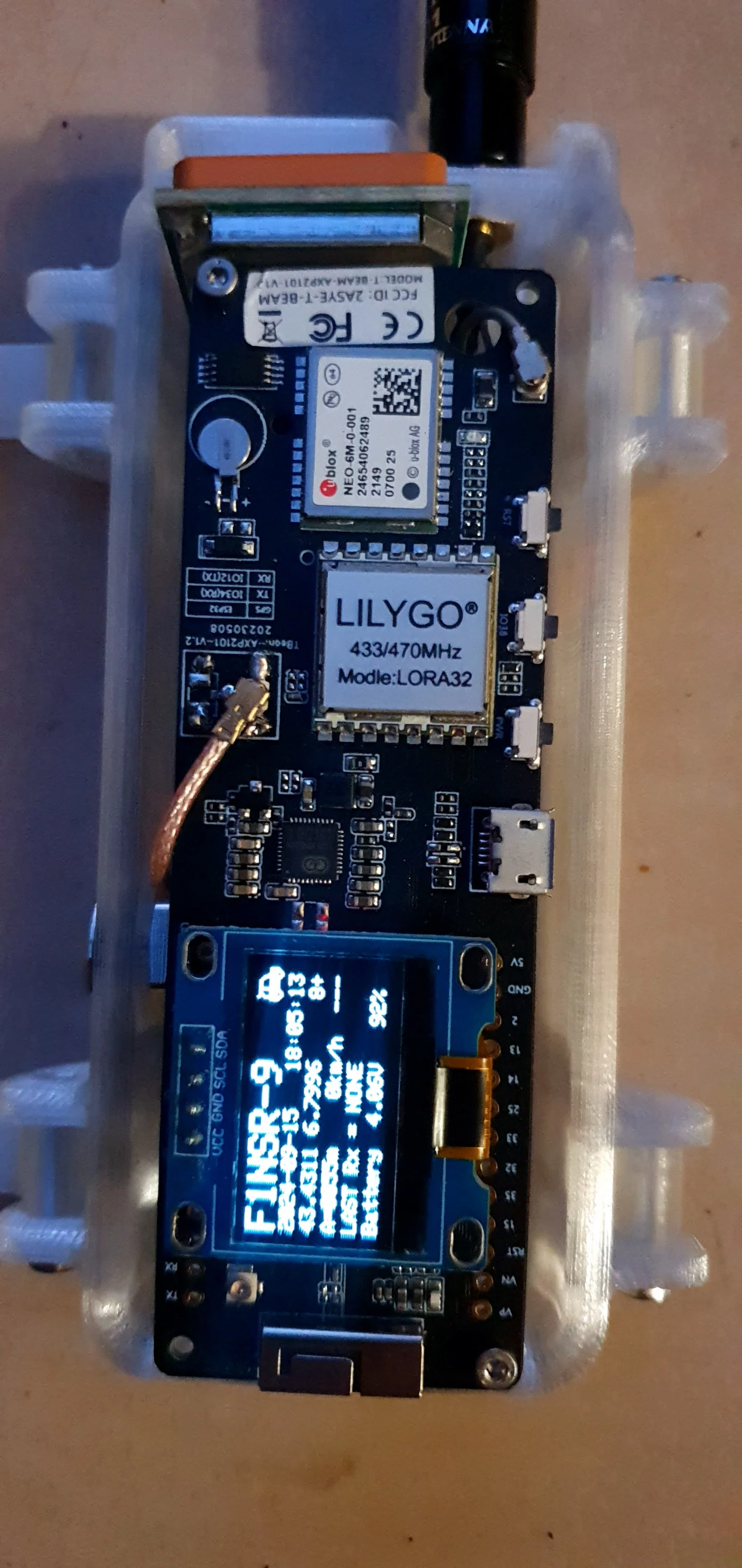

Dành cho board LoRa GNSS NEO-M8N và board NEO-6M dùng đầu nối ipex.

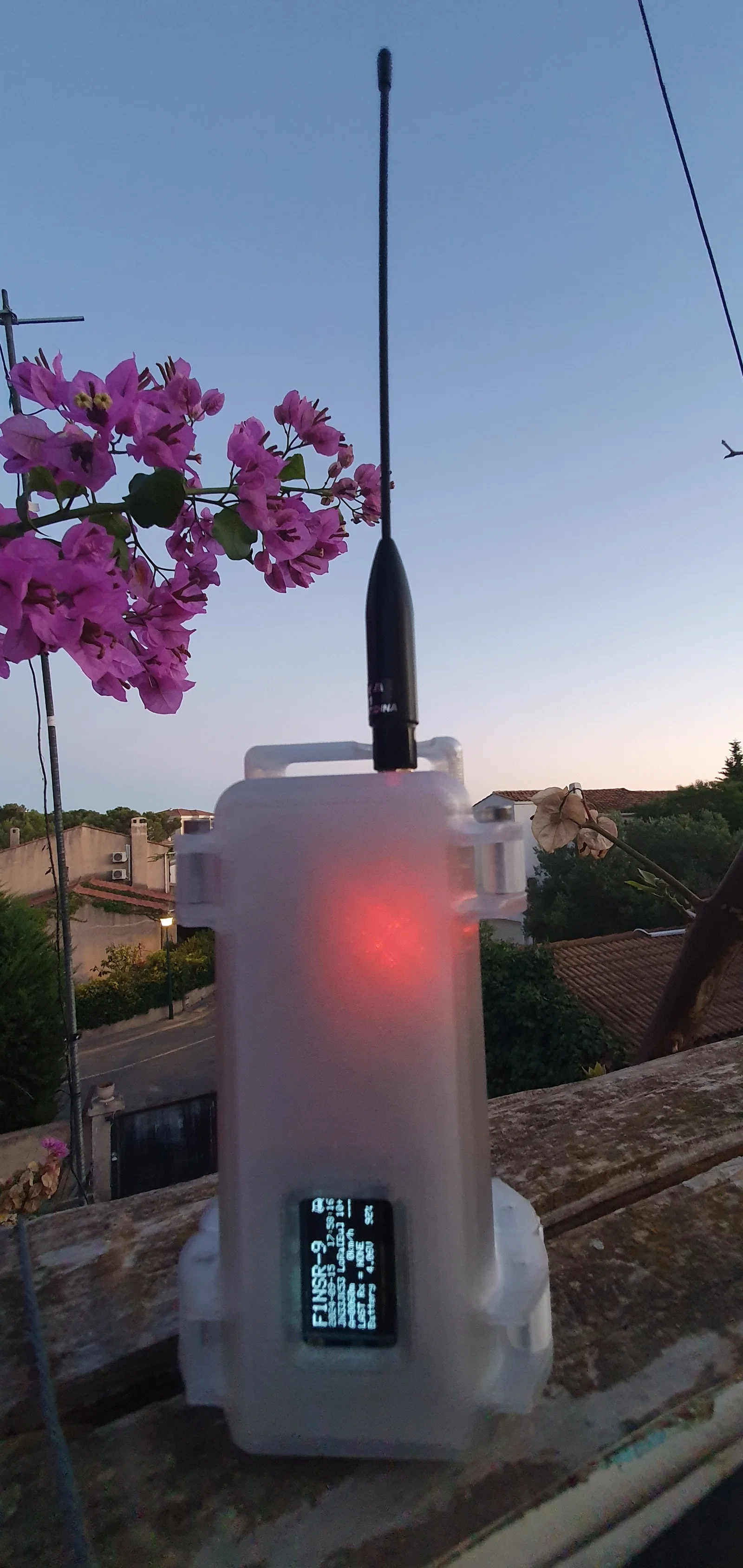

Mình có làm vài test nhanh với tia nước và ngâm nước.
Hộp chịu khá tốt, không thấy dấu vết nước lọt vào bên trong.
Chỉ dùng với đầu ipex cho T-beam, đầu ra là jack SMA.

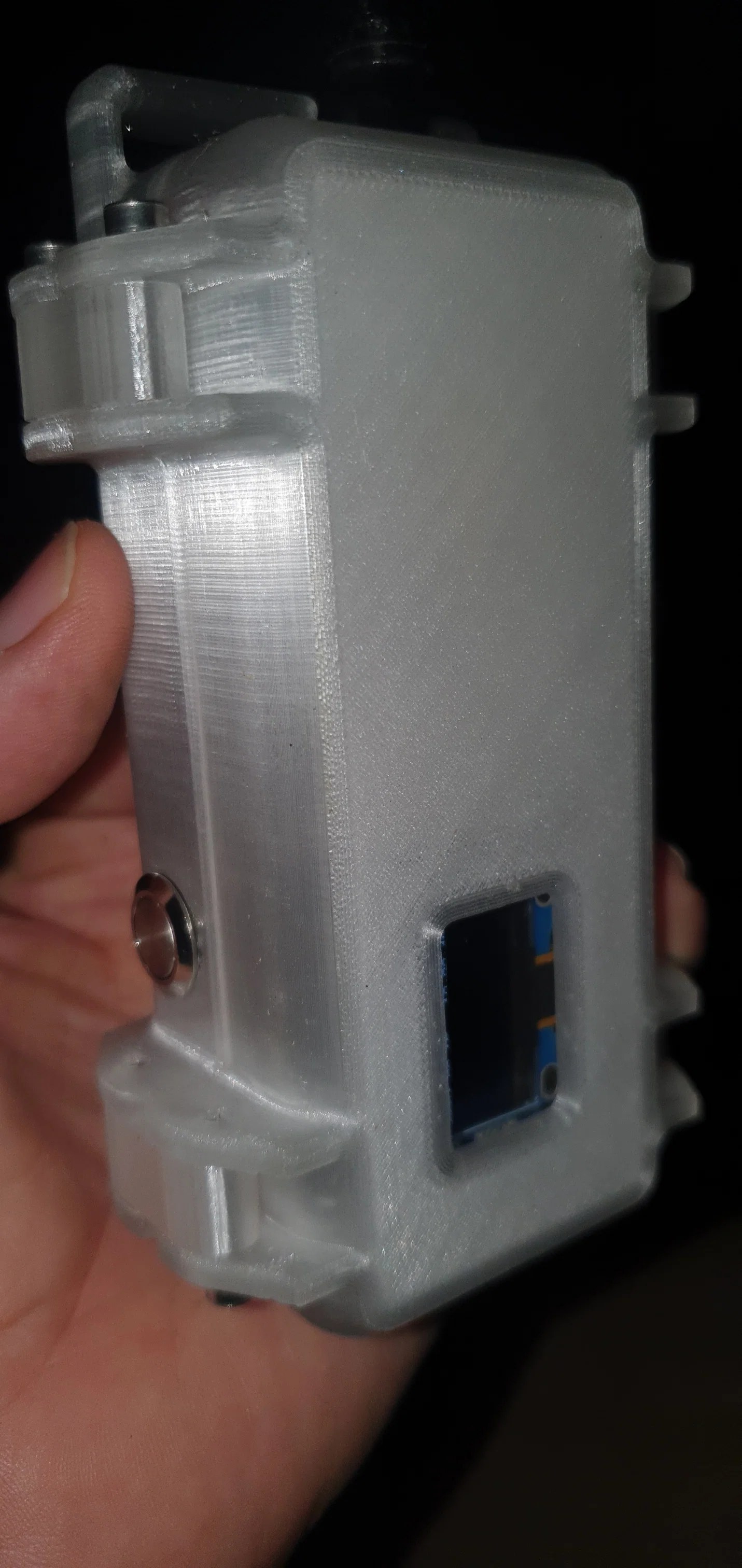

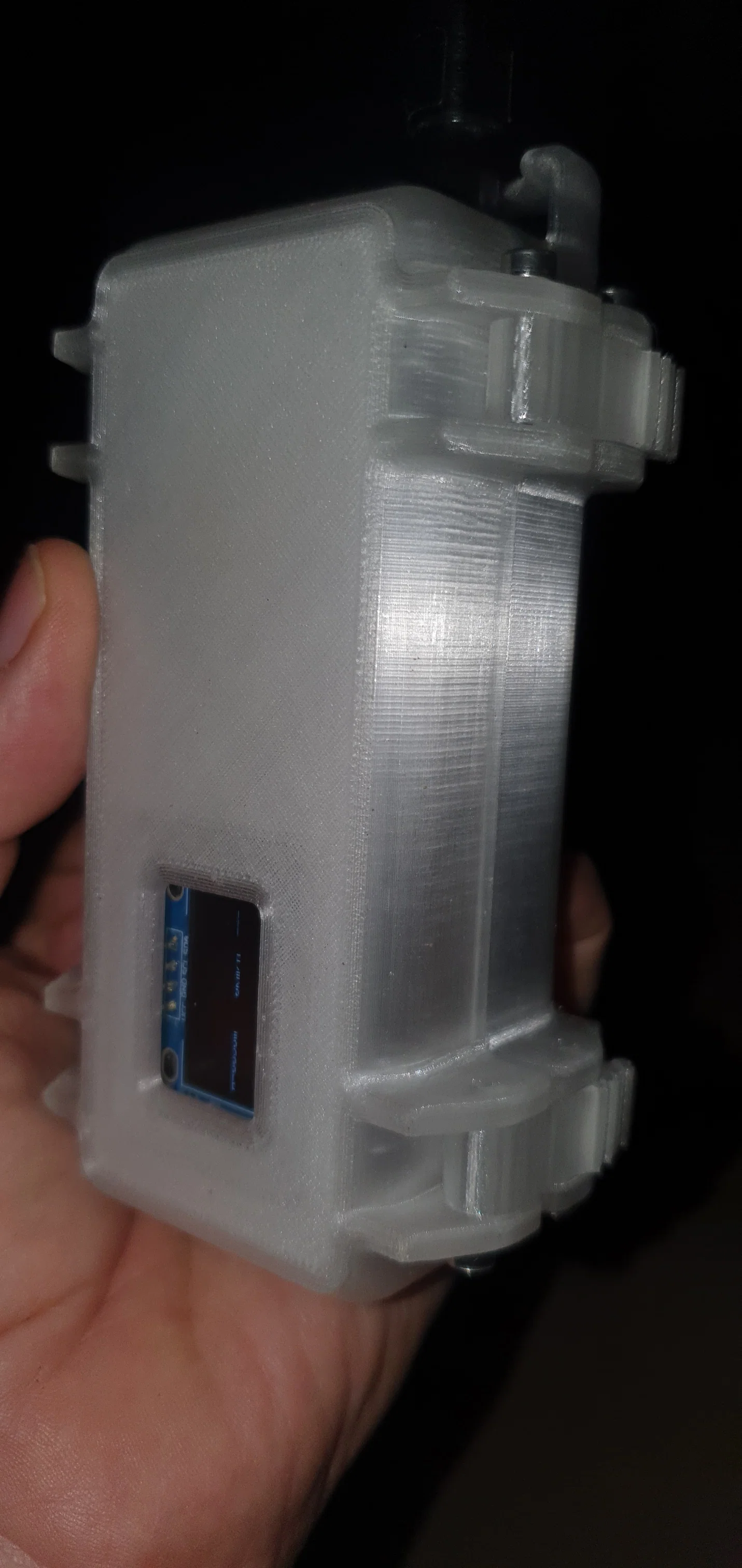

Antenna GPS 25x25 (link), có hoặc không có màn hình 9.6 hoặc màn 1.3 inch, có hoặc
không có nút nhấn 12 mm cho menu (io38).
Pin: 1 hoặc 2x 18650 / 21700, tuỳ chọn 2x pin chỉ áp dụng khi không có nút.
Chuẩn bị 8 vít M3x16 và 4 vít M2x10.
Ron/Seal 2mm.
1 x cáp female SMA pigtail output/IPEX 8 cm
Cho cửa sổ màn hình: 1x tấm Polycarbonate Sheets dày 1mm.
Hướng dẫn in (Print instructions):
Vật liệu: PETG HOẶC ASA
Nozzle: 0.4mm
Layer Height: 0.2mm cho các lớp đầu, sau đó 0.15mm
Perimeters: 6
Infill: 100%
Nhớ đánh dấu là bạn thích mẫu này trên printable.com nha.
Mời bạn góp ý để mình cải tiến ở các bản sau.
Tiện ghé xem các mẫu đời trước.
73 F1NSR Yannick.
