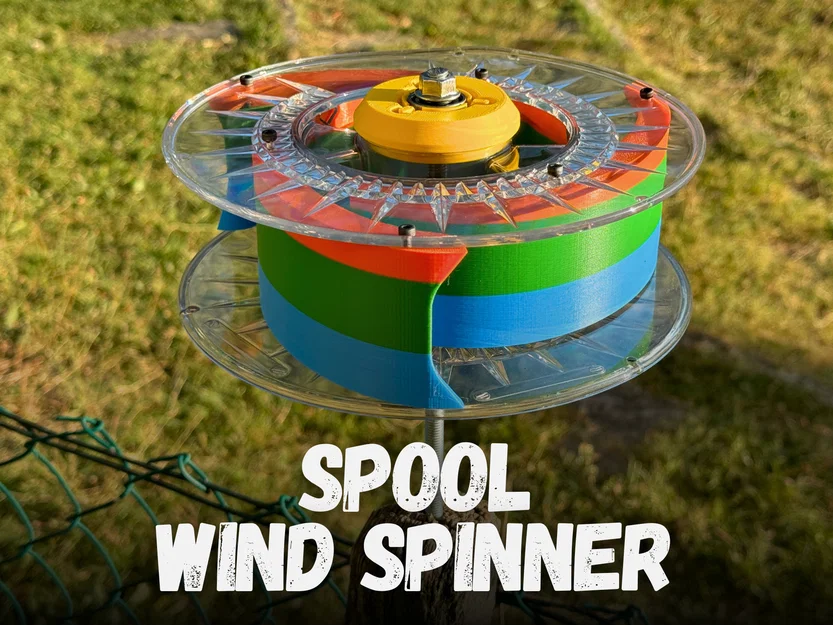

Spool Wind Spinner: Cách Khác Để Tái Chế Cuộn Filament

Spool Wind Spinner: Another Way to Recycle a Filament Spool

Mô tả sản phẩm:

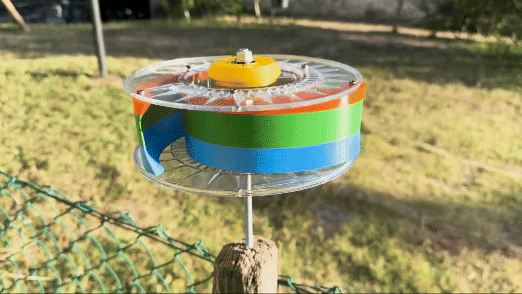

Biến mấy cuộn filament trống thành một chiếc Spool Wind Spinner rực rỡ với thiết kế sáng tạo này! Chỉ cần in 3D phần cánh và nắp chụp (end caps) để giữ bearings là bạn có thể tạo ra một món trang trí nhiều màu sắc, chuyển động vui mắt cho khu vườn. Dự án này vừa làm đẹp không gian, vừa tái chế cuộn đã dùng—vui mà còn thân thiện môi trường.

File in và số lượng:

• Blades: 3X

• End Caps: 2X

• Template: 1X

Linh kiện thêm:

• Ty ren M8 (Threaded rod) (làm trục)

• Đai ốc tự khóa M8 (Self-locking nuts): 2X

• 608 bearings: 2X

• Vít M3x10: 6–12X (để đơn giản, bạn có thể chỉ bắt ốc 1 phía cánh)

Hướng dẫn in và lắp ráp:

Để làm chiếc Spool Wind Spinner này, bạn in theo các thông số sau:

• Layer height: 0.2 mm

• Infill cho blades: 15%, Lightning

• Infill cho end caps: 20%, Grid minimum

• Số perimeters: 2

• Vật liệu: PLA xài được, nhưng khuyến nghị PETG để bền hơn khi để ngoài trời.

• Supports: Không cần supports

Nếu cuộn của bạn thấp hơn hoặc cao hơn, bạn có thể chỉnh chiều cao cánh trực tiếp trong slicer!
Nếu lỗ cuộn lớn/nhỏ hơn, hoặc bạn dùng loại bearings khác, đã có sẵn file STEP của end caps để bạn chỉnh cho phù hợp.

Lắp ráp cũng khá đơn giản:

Trước tiên bạn cần khoan/tạo các lỗ 3mm trên cuộn spool. Để canh thẳng hàng, dùng template có sẵn: để căn tâm thì đặt template nằm giữa cái nắp (cap) sẽ chứa bearing và cuộn spool, tạo lỗ xong rồi tháo template ra. Sau đó canh lại và bắt vít cố định 3 cái cánh lên cuộn spool.

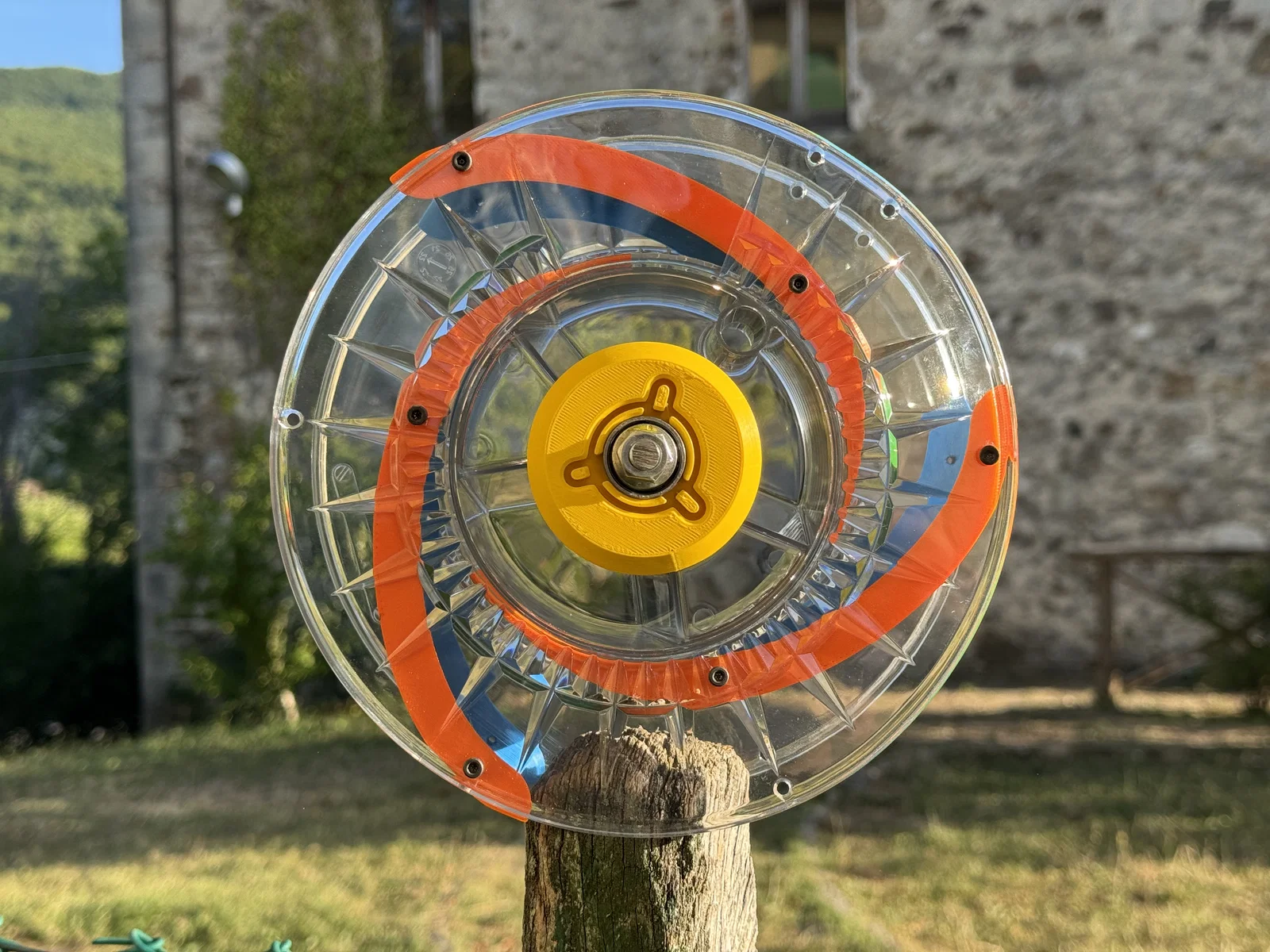

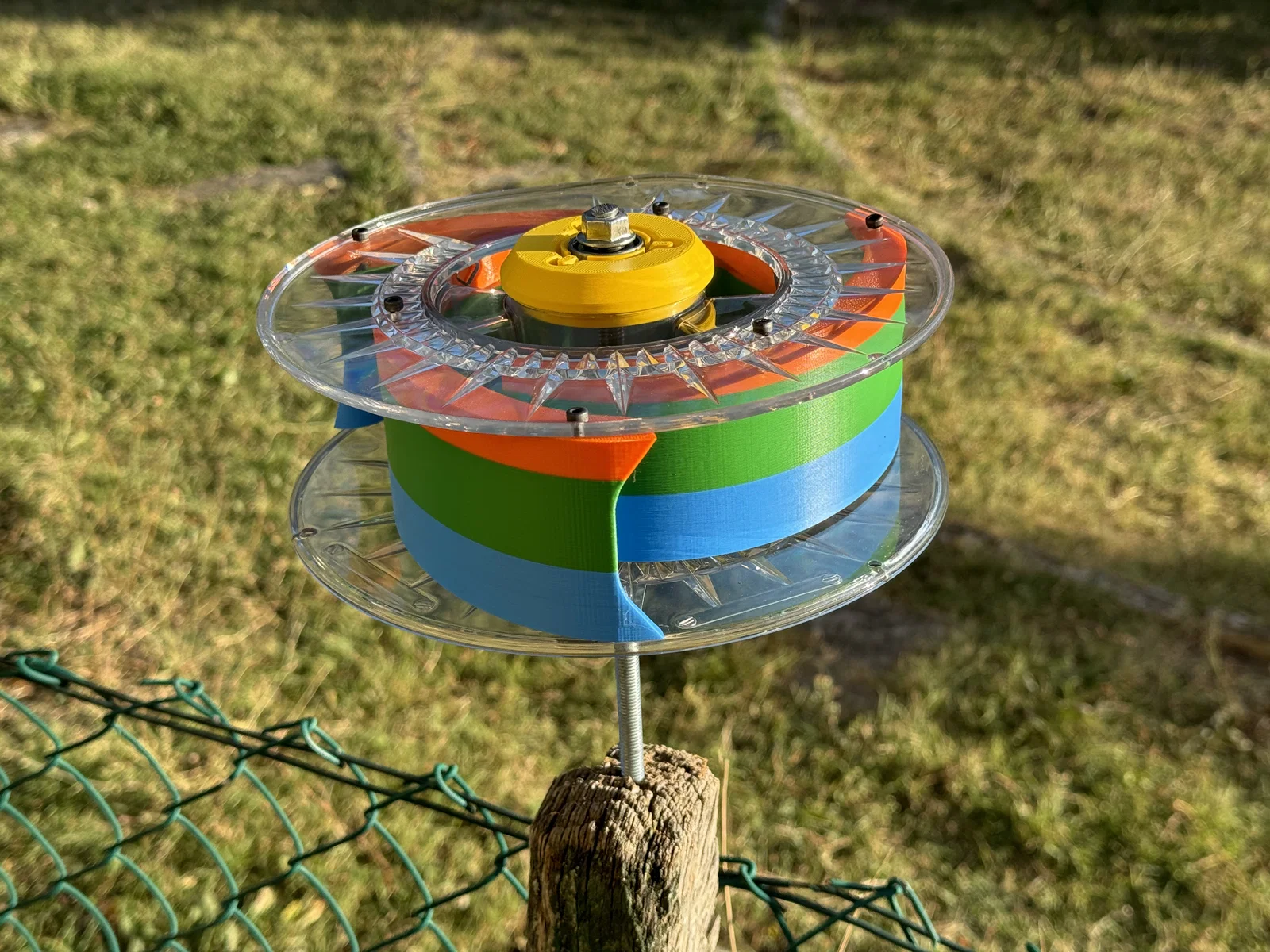

Giờ bạn lắp bearing vào cả 2 cái nắp, rồi tương tự như vậy, gắn các nắp vào cuộn. Dùng ty ren 8mm (nếu là inox/stainless steel thì bền hơn), đưa ty qua 2 bearings và dùng 2 đai ốc tự khóa để chặn/spacer cố định cuộn. (Không cần siết chặt đai ốc, siết quá dễ làm kẹt bearings; chỉ cần chạm tới là được). Nhớ kiểm tra cho quay mượt, không bị vướng.

Vậy là wind spinner của bạn sẵn sàng rồi!

Mục tiêu của mẫu/đồ nghề:

Spool Wind Spinner được thiết kế để upcycle cuộn filament trống thành một món trang trí sân vườn dễ thương. Chỉ cần in phần blades và end caps là bạn có một món trang trí quay theo gió, tạo chuyển động và màu sắc cho không gian ngoài trời. PETG giúp món này chịu thời tiết tốt hơn, bền lâu; tuy vậy PLA cũng xài ổn.

Để tăng tính sáng tạo và “xanh” hơn nữa, bạn thử dùng những cuộn filament sắp hết để in phần cánh—vừa tạo được họa tiết màu lạ mắt cho wind spinner, vừa giải phóng chỗ trong kho filament!

Bạn có biết không?

Cối xay gió (windmill)—tiền thân của wind spinner—được dùng lần đầu cách đây hơn 1.500 năm ở Ba Tư để xay ngũ cốc và bơm nước. Ngày nay, wind spinner sân vườn được ưa chuộng như một món trang trí trên khắp thế giới.

Thông tin an toàn:

Khi lắp Spool Wind Spinner, hãy đảm bảo mọi chi tiết được siết/chốt chắc chắn để tránh bung rơi trong lúc sử dụng. Khi đặt ngoài trời, chọn vị trí thoáng, không vướng vật cản và dễ nhìn thấy để tránh va chạm gây hư hỏng hoặc chấn thương.

Chia sẻ bản in và bản remix của bạn!

Tụi mình rất mong được thấy các phiên bản Spool Wind Spinner của bạn! Hãy chia sẻ dự án để truyền cảm hứng cho mọi người cùng tái chế và làm đẹp không gian ngoài trời.
