Spool Holder Để Bàn Dùng Vòng Bi (Table Top Ball Bearing Spool Holder)
Spool holder để bàn giúp bạn khỏi phải tháo roller khỏi cuộn filament mỗi lần lấy spool ra khỏi hộp dry box 4L. In không cần support, không cần ốc; chỉ cần 2 vòng bi 608ZZ. Có clip để kẹp nhiều bộ cạnh nhau.
Mô tả

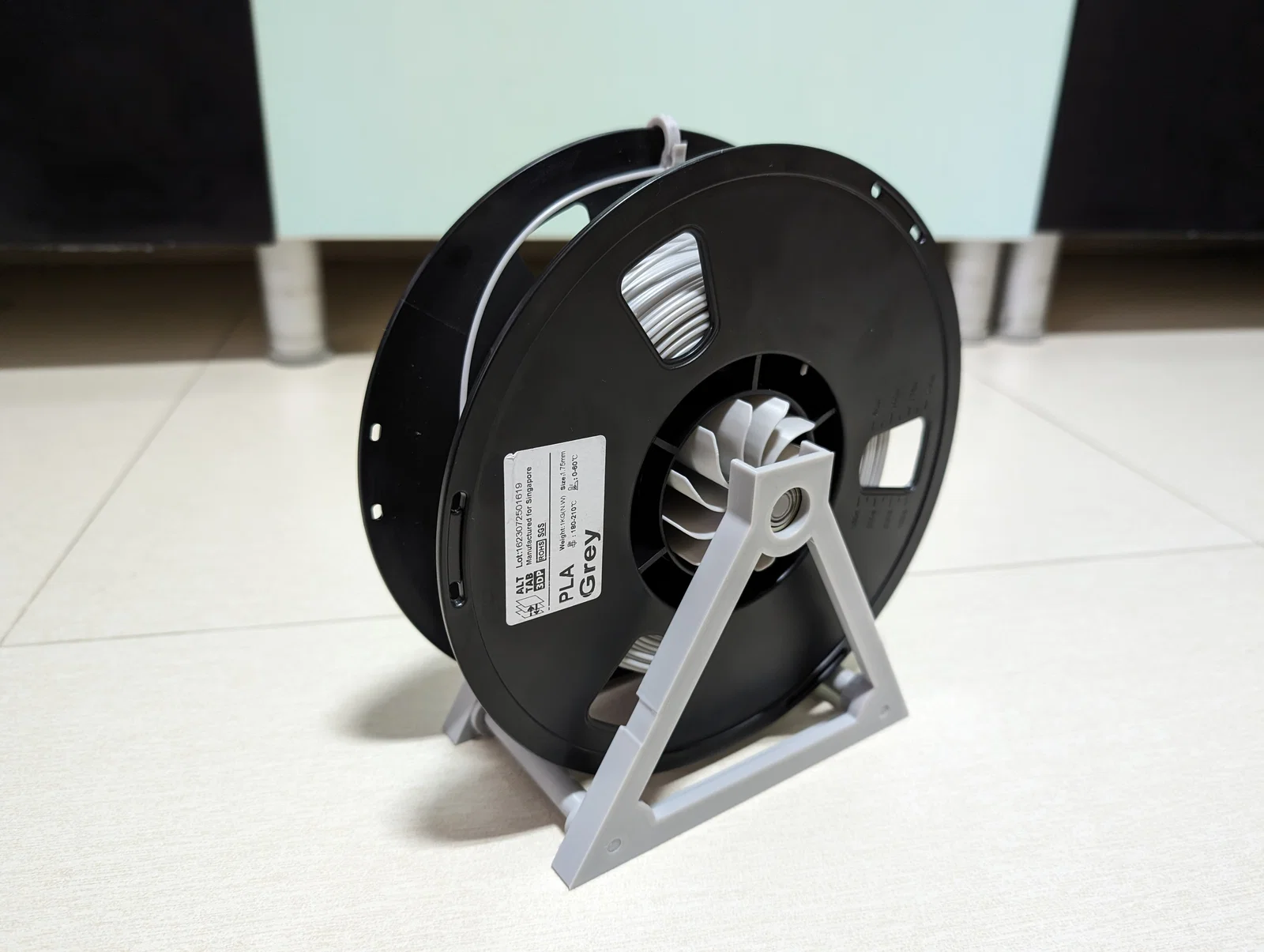

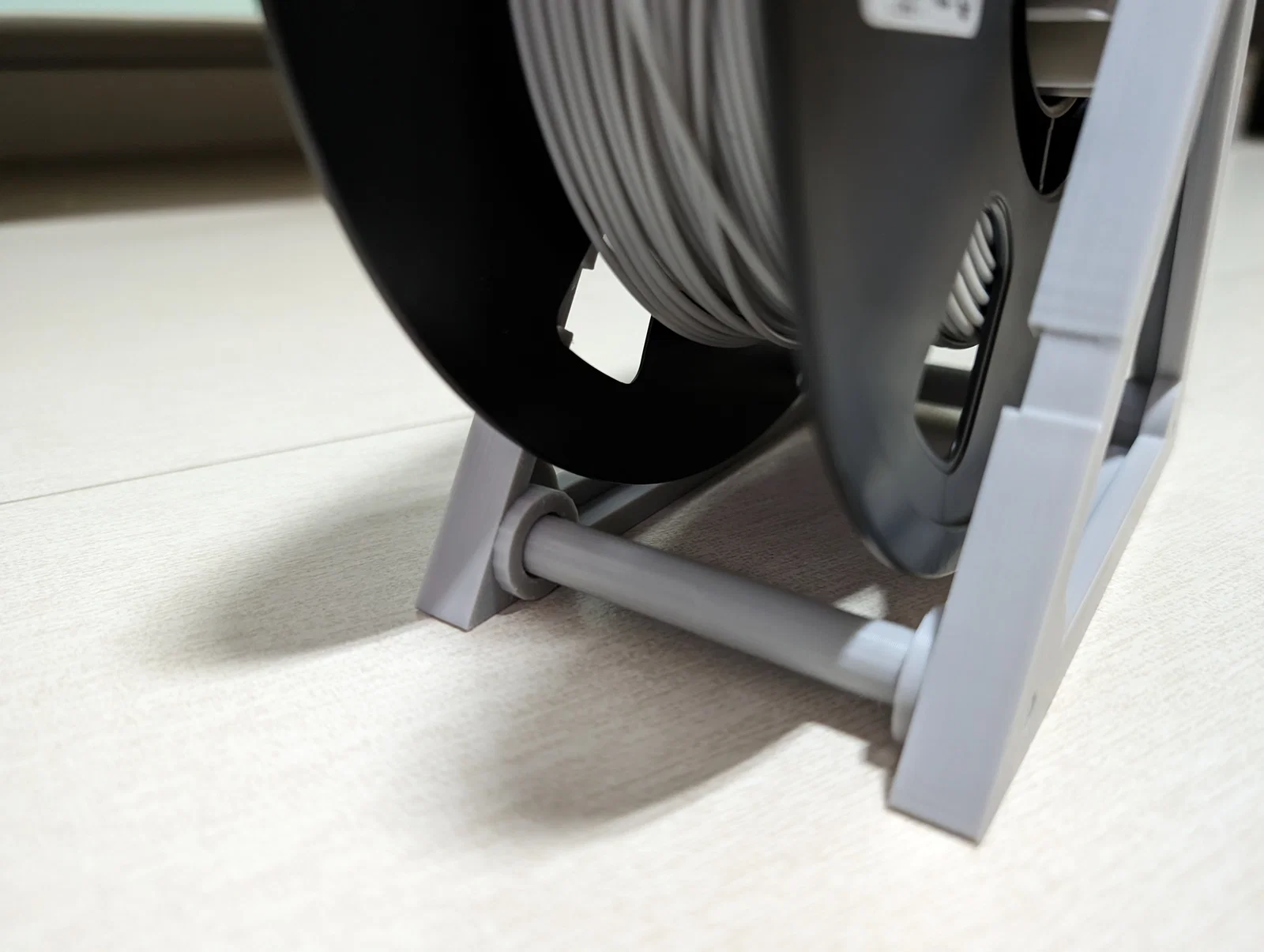

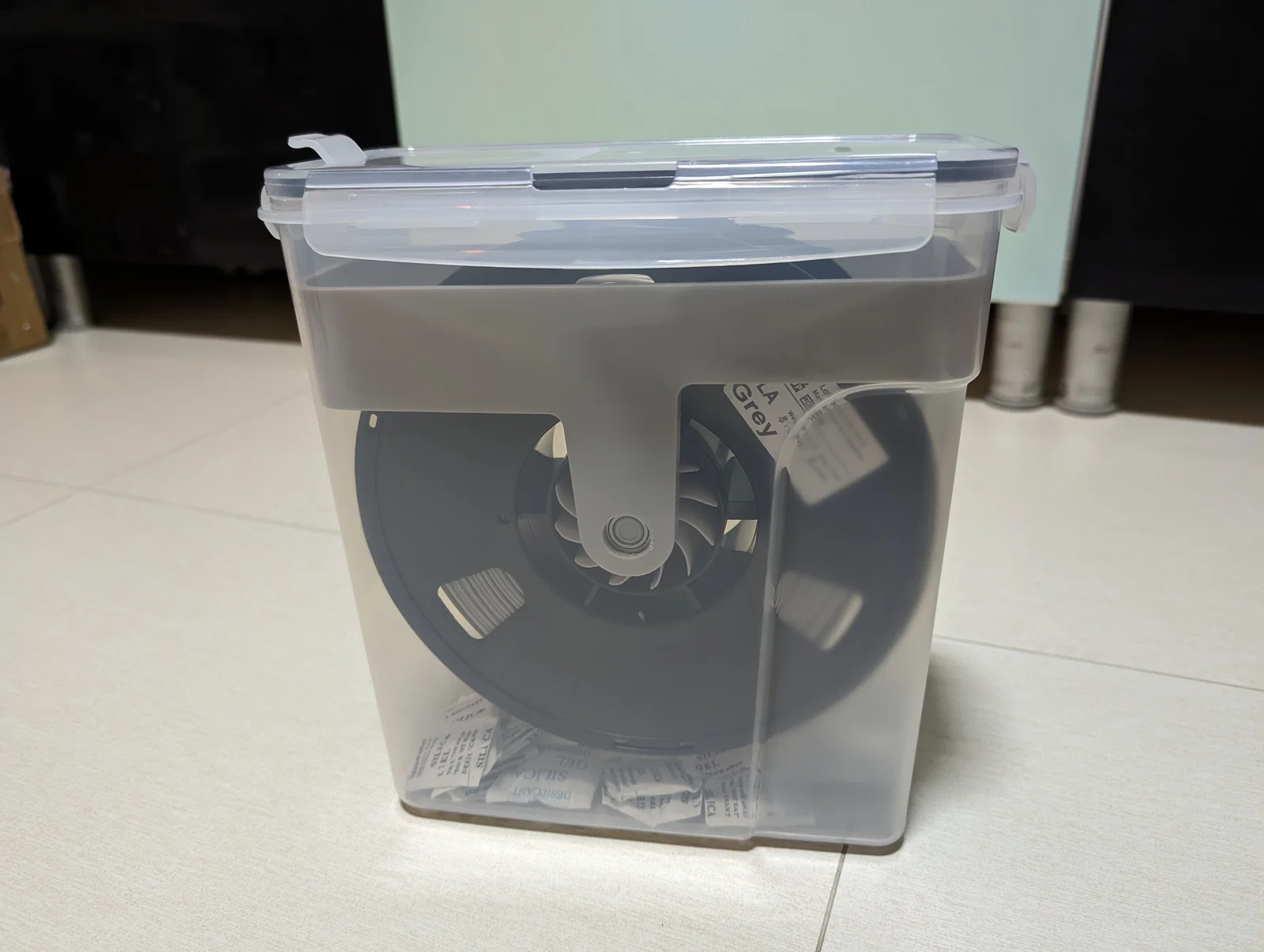

Mình thấy hơi “lười” vụ cứ phải tháo cái roller ra khỏi cuộn filament mỗi lần lấy ra khỏi hộp ngũ cốc 4L (dry box) để đem đi in. Nên mình thiết kế một cái spool holder để bàn, giúp giữ cuộn spool nằm đúng vị trí.

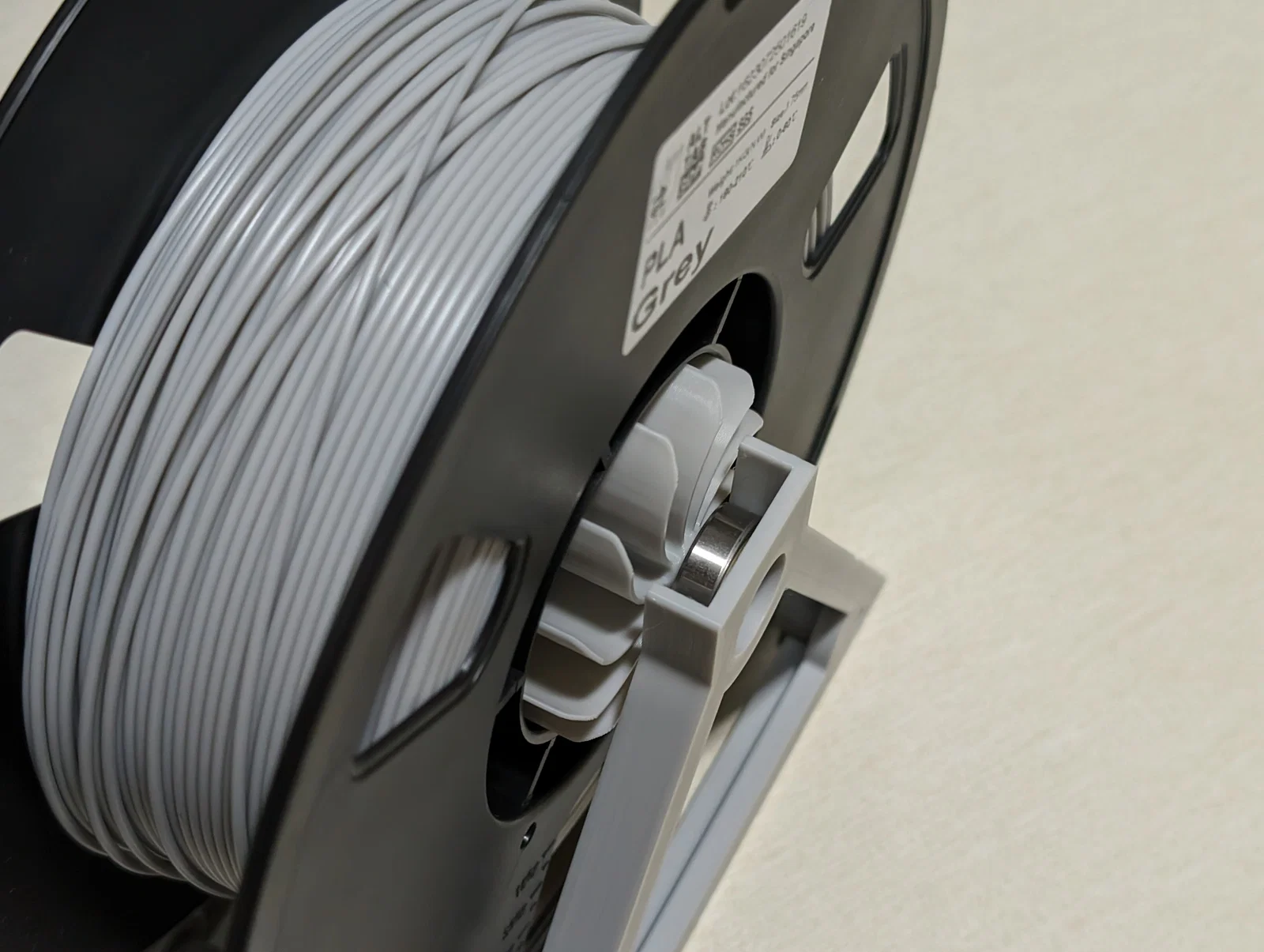

Mình mới tập tành 3D printing và modeling nên làm thử cho biết. Các part in được không cần support và không cần thêm ốc vít gì, ngoại trừ 2 cái vòng bi 608ZZ. Nếu bạn đang dùng hộp dry box ngũ cốc 4L thì khả năng cao là bạn cũng đã có sẵn 608ZZ gắn trên roller rồi.
Bạn nào muốn trưng bày hoặc xếp nhiều cuộn spool cạnh nhau thì có thể dùng frame clips để kẹp các spool holder sát cạnh nhau. Các cái ngàm/notch trên frame là để gắn clip.
Ở mặt đáy của frame có các vị trí được chừa sẵn để dán miếng chống trượt (anti-slip pads).
Nhớ đăng hình thành phẩm (makes) cho mình xem với nha!
Danh sách linh kiện (Parts list)

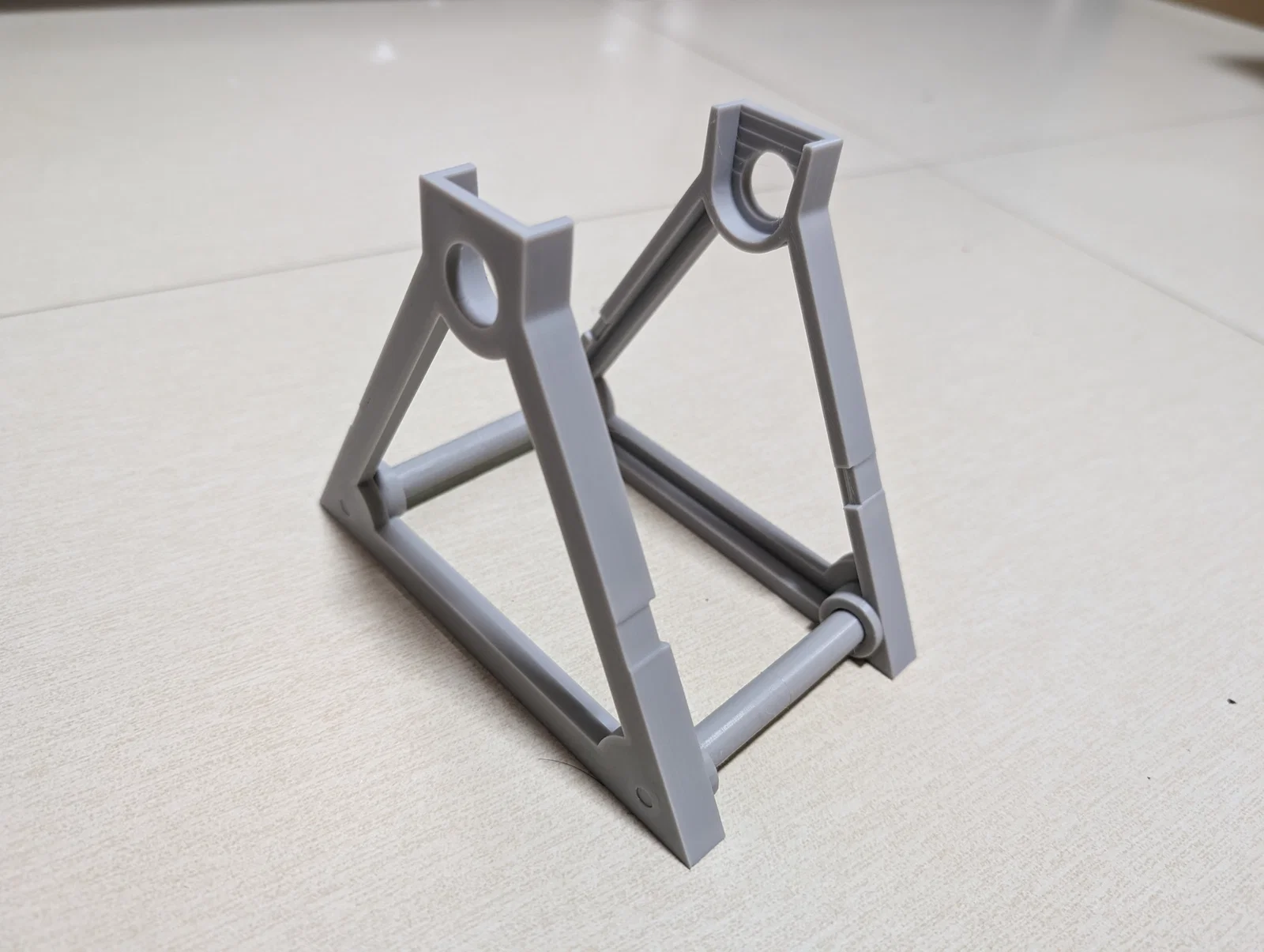

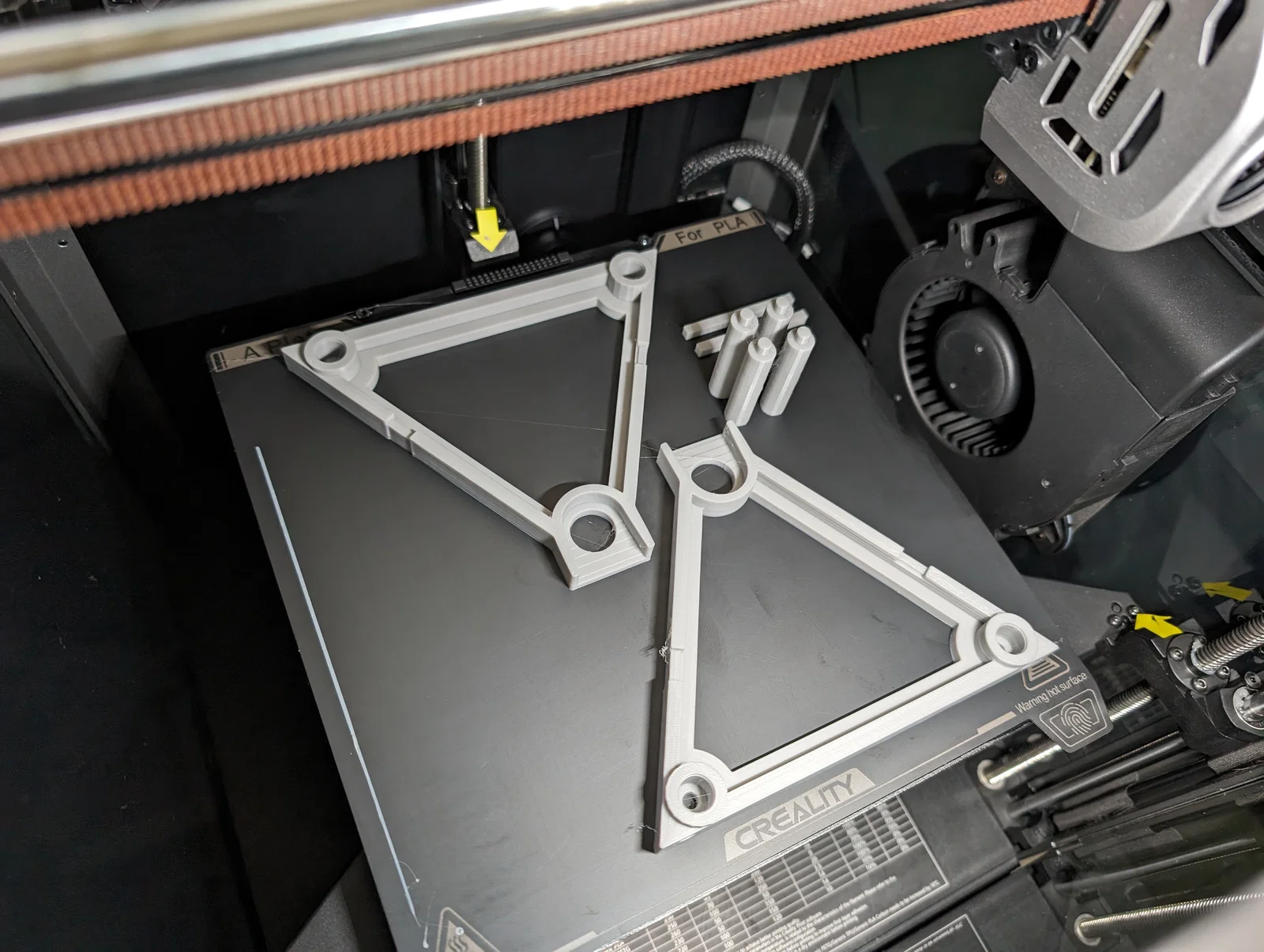

- 2 x frames

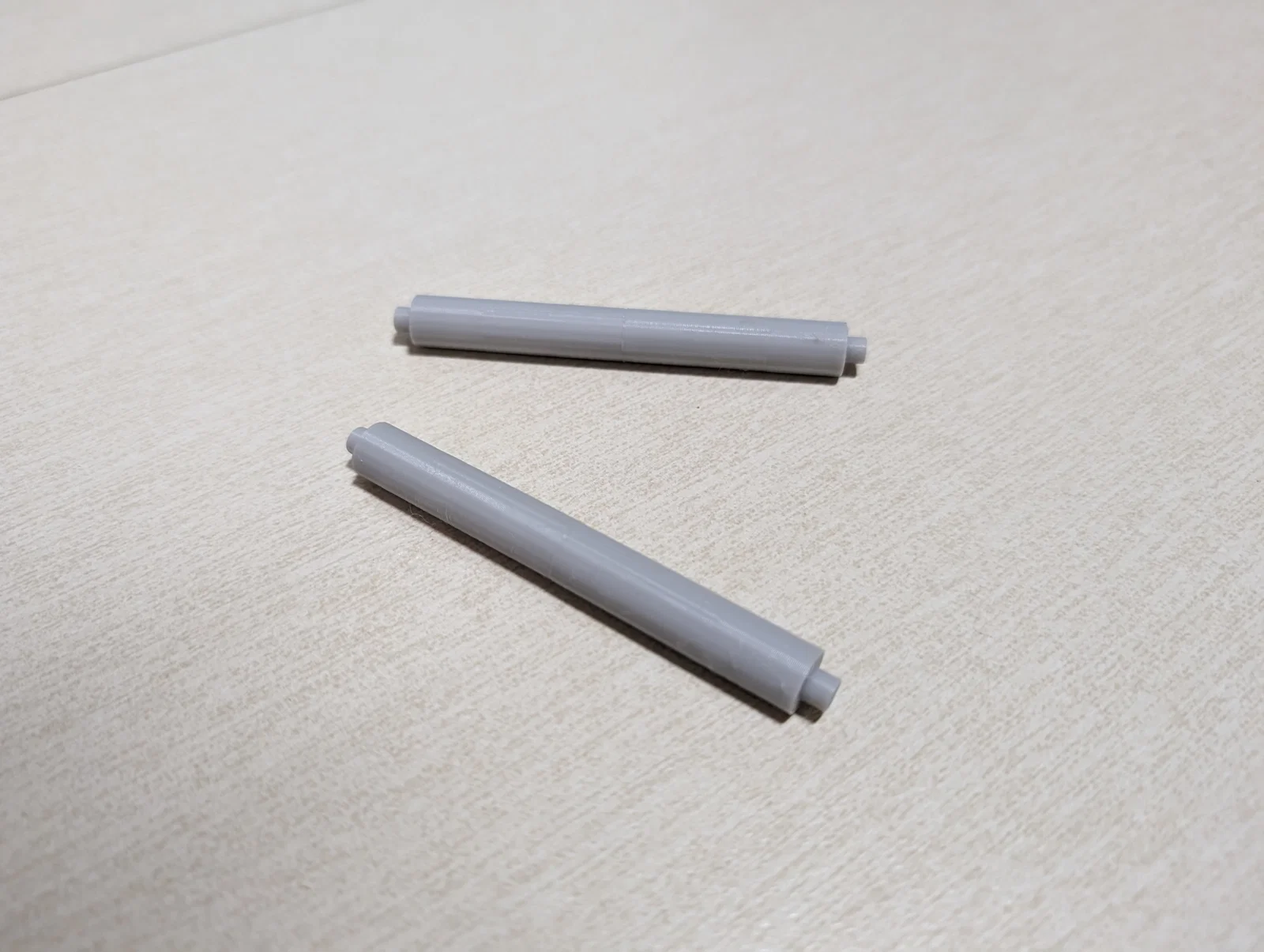

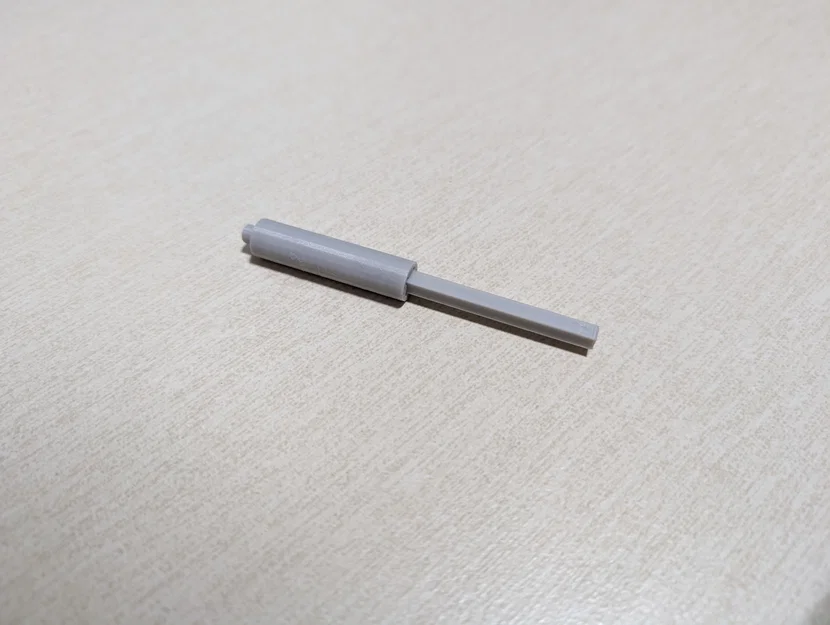

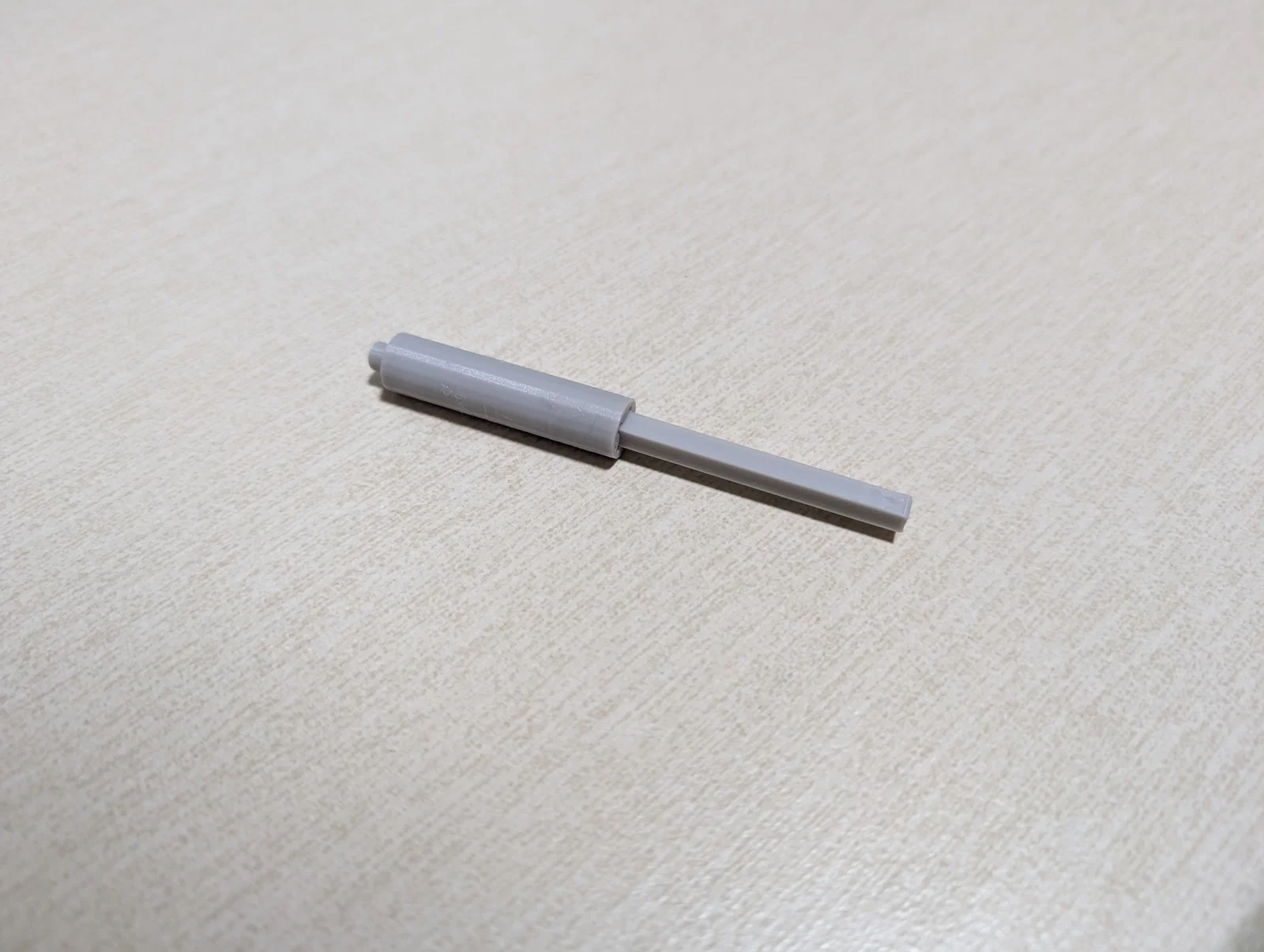

- 2 x frame bars gồm 4 nửa và 2 thanh nối (joining bars)

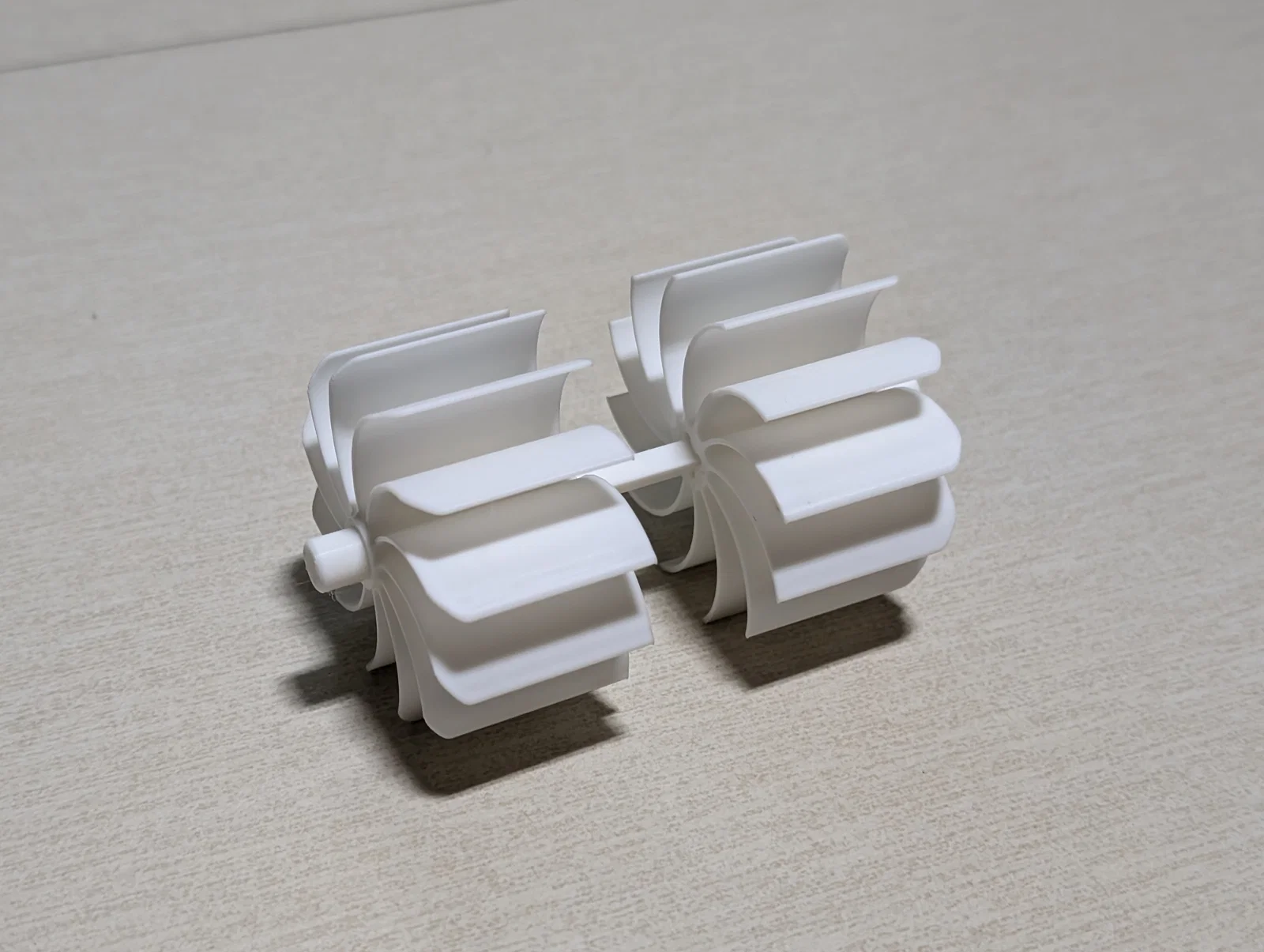

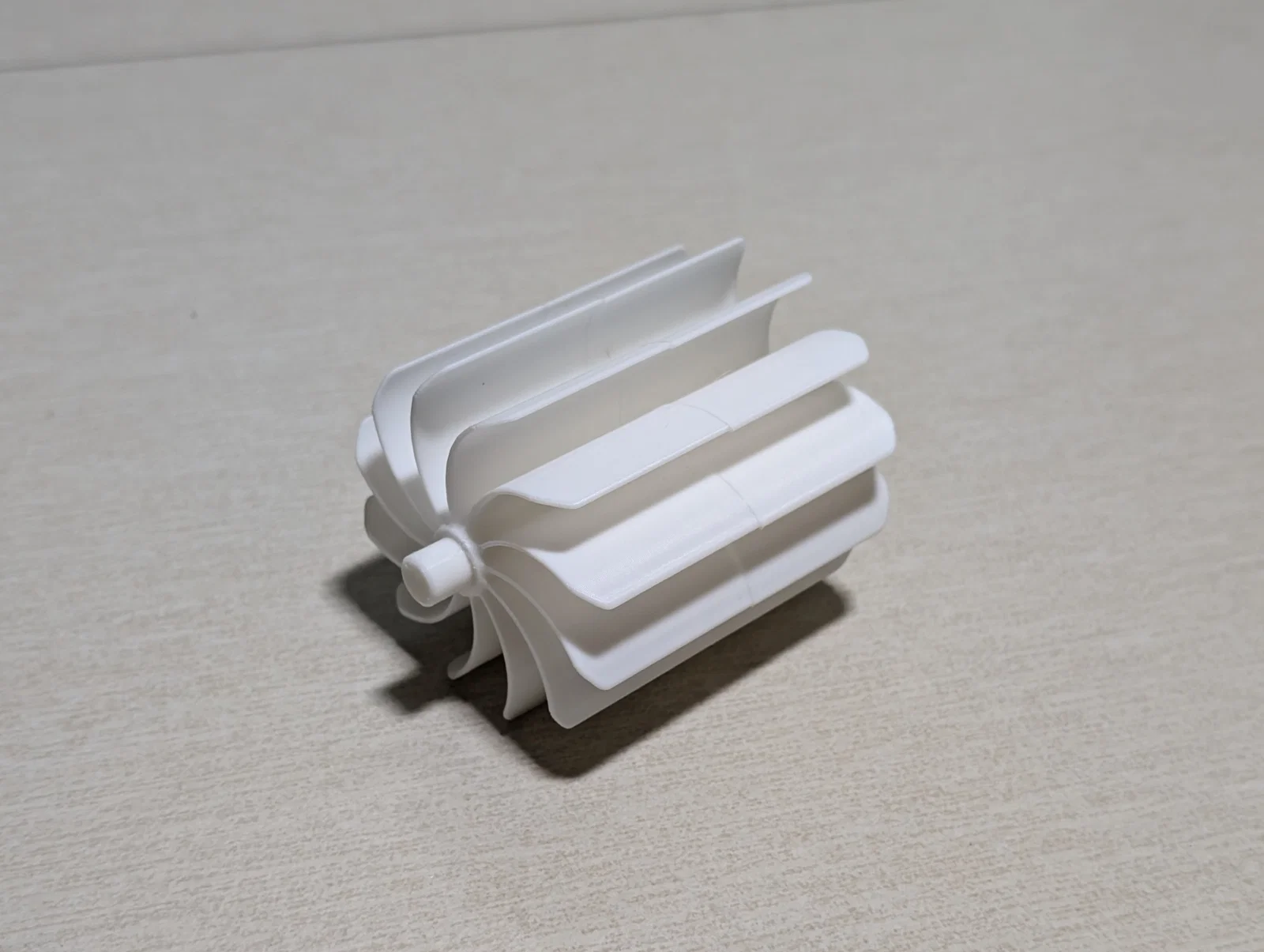

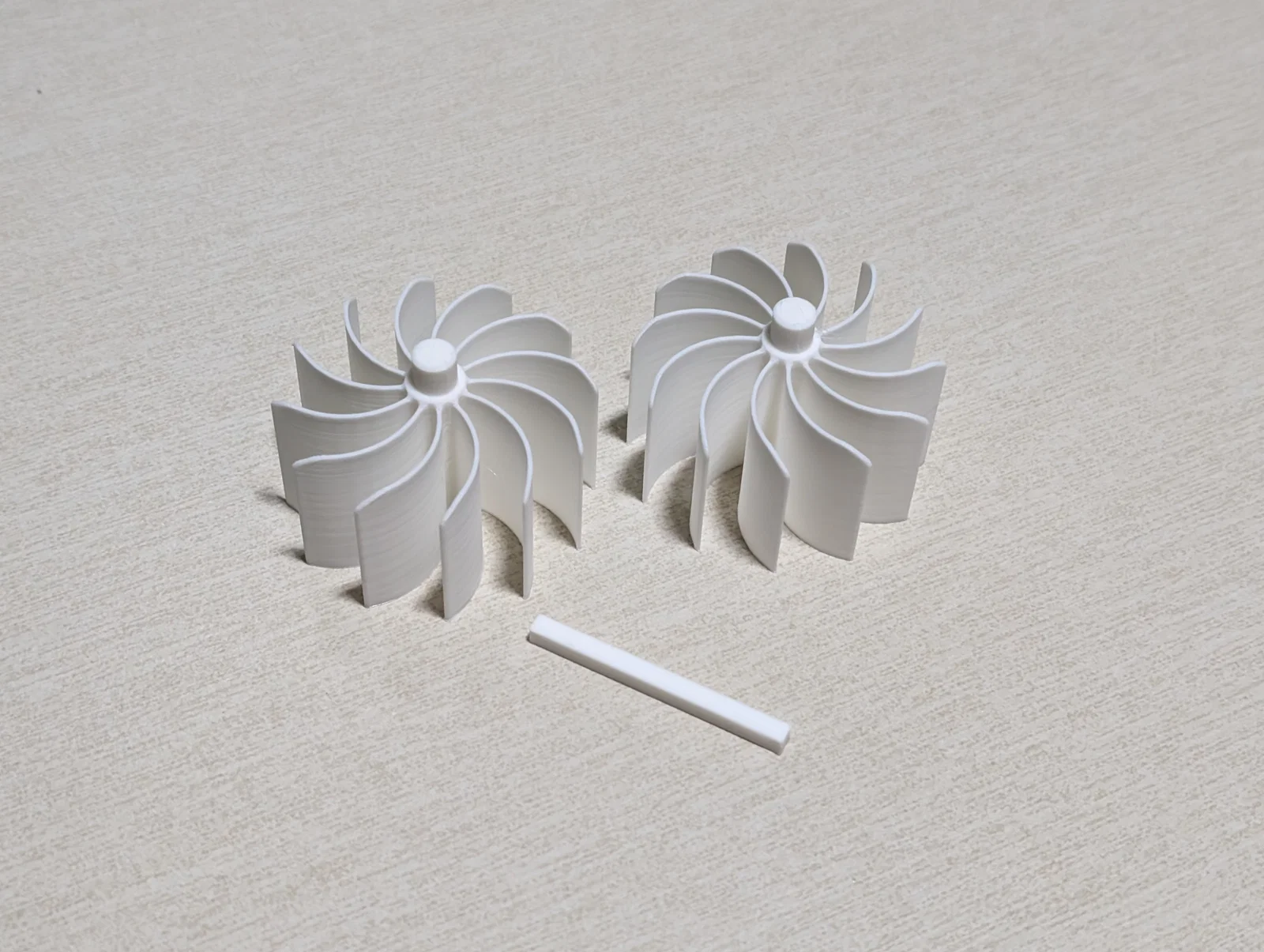

- 1 x roller gồm 2 nửa và 1 thanh nối (joining bar)
- 2 x frame clips (nếu bạn tính xếp nhiều spool rollers cạnh nhau)
Vật liệu cần có (Required material(s))

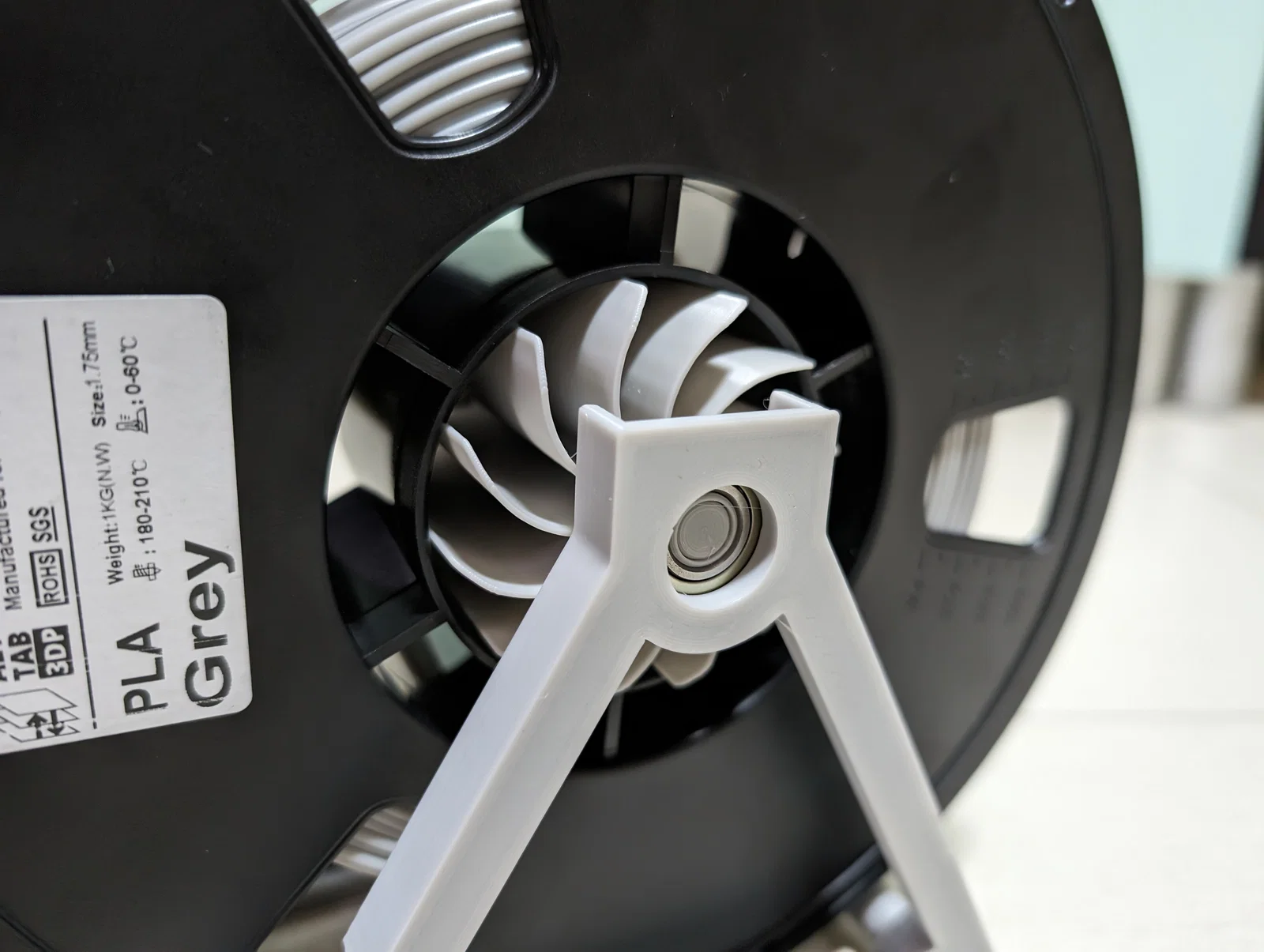

- 2 x 608ZZ ball bearings
Cách mình in (The way I printed it)
- Layer Height: 0.24mm
- Wall Layers: 5
- Infill Pattern: Gyroid
- Infill Density: 20%
- Brim: None
- Support: None
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
