Khung In Contact (Contact Printing Frame)

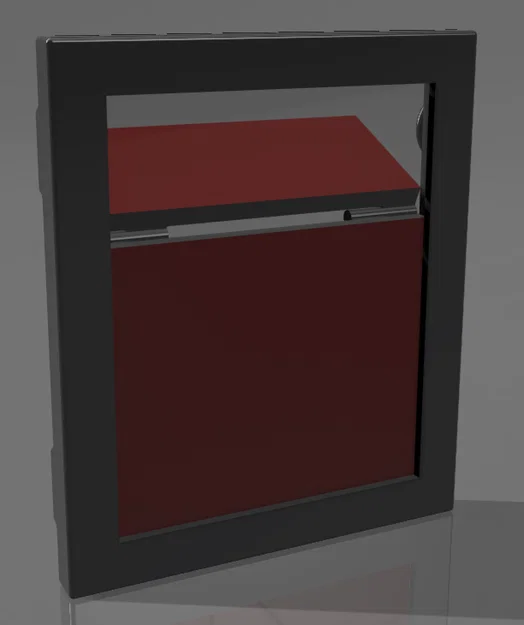

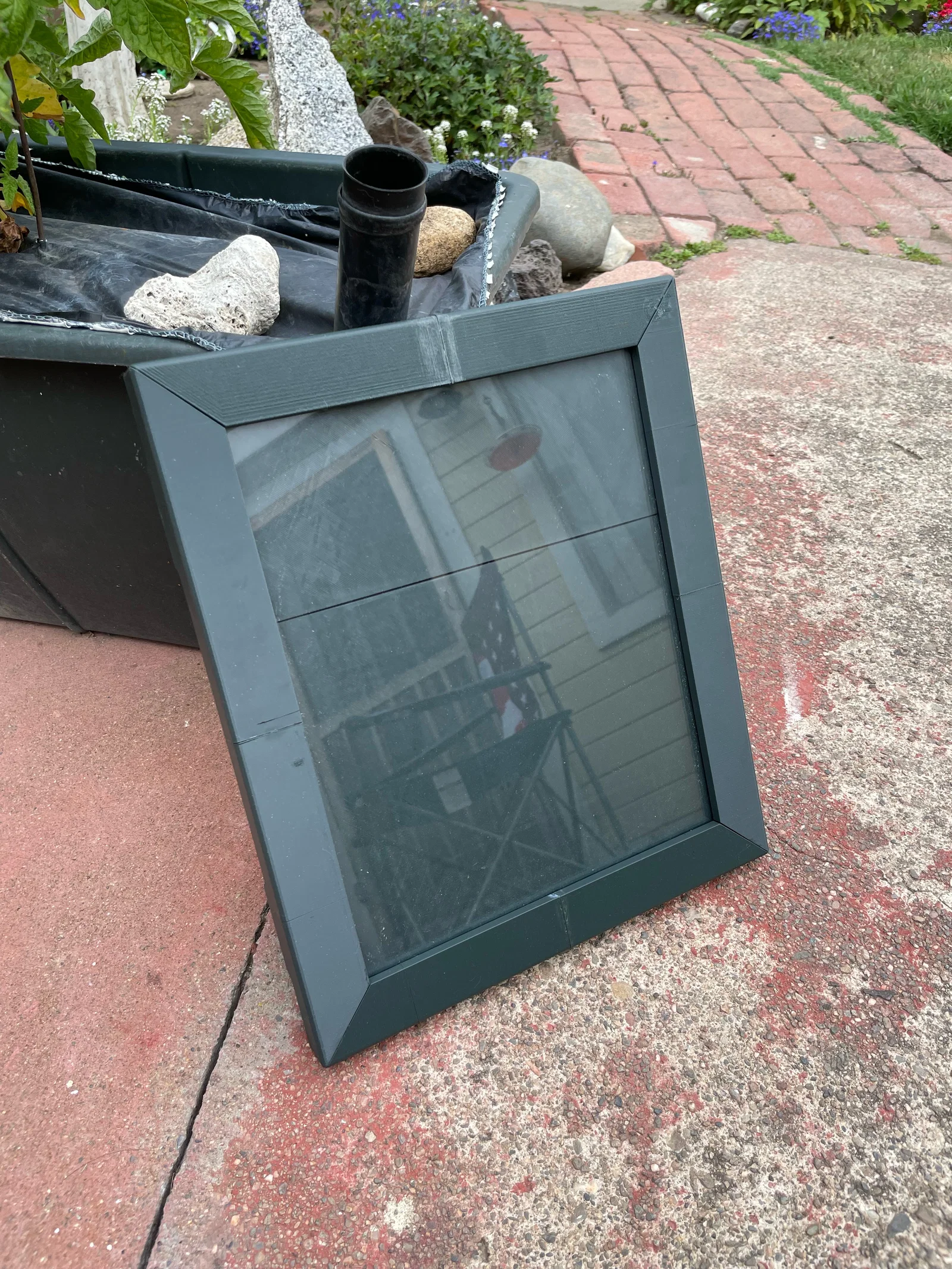

Khung in contact split back 9x11 inch cho bản in tối đa 8x10. Cần một tấm kính dày 1/8" kích thước 9x11 inch (mình nhờ tiệm vật liệu/đồ kim khí gần nhà cắt, khoảng 5 đô.) Dán một lớp nỉ mỏng lên các tấm backplate sẽ giúp negative và giấy áp sát kính thật phẳng, nhưng có vẻ không bắt buộc 100%.

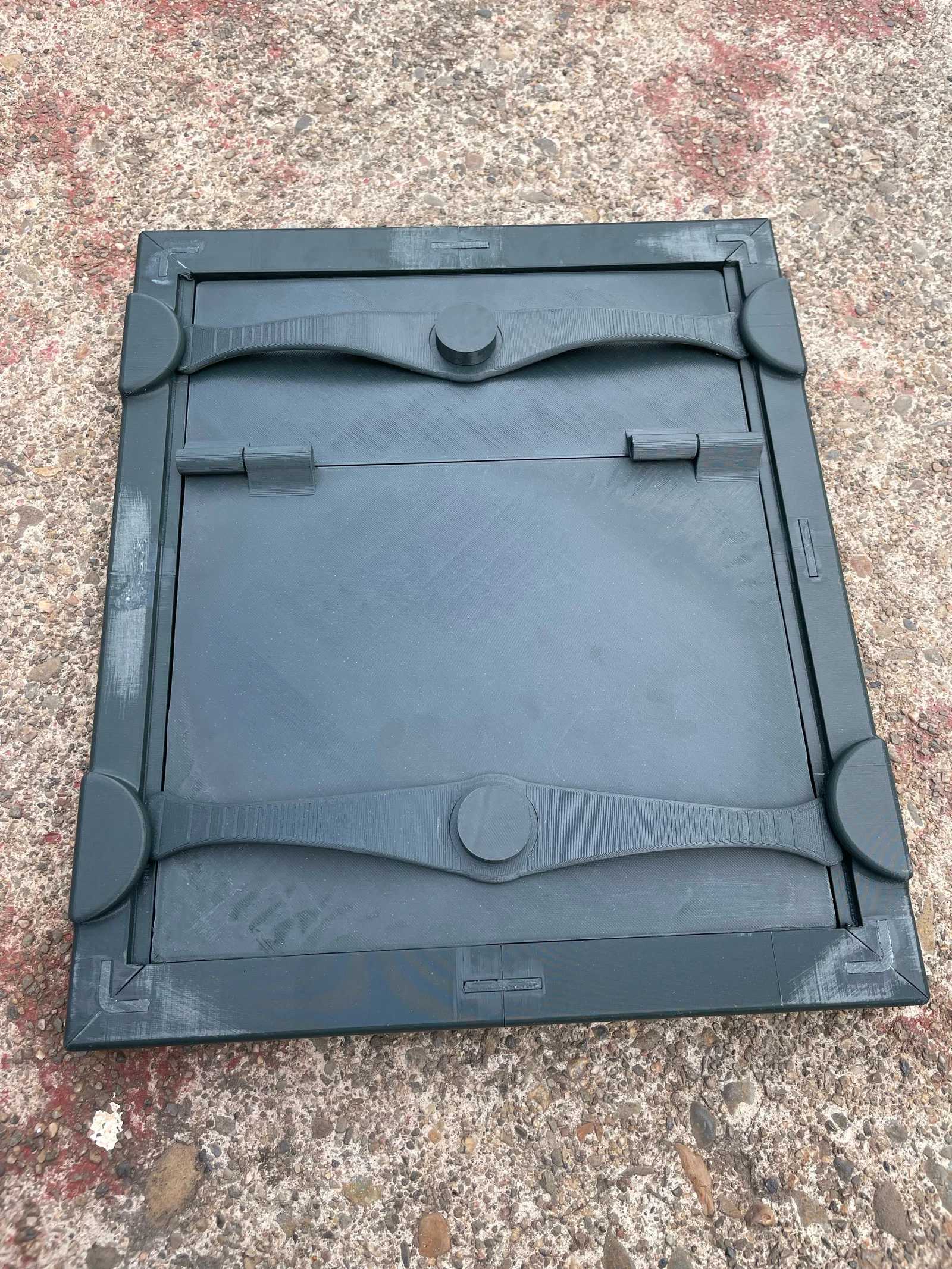

Các lò xo (springs) nên in bằng PETG để tránh bị lỏng dần theo thời gian do creep, dù vậy tốt nhất vẫn nên cất ở trạng thái không bị nén. Sau khi ráp xong hết, sẽ cần chà nhám để chúng luồn trơn dưới các tab trên khung. Lượng cần chà bao nhiêu sẽ tùy dung sai máy in, thiết lập slicing, và chất lượng bề mặt có support.

Để lắp khung: đặt các đoạn khung (frame segments) lên một mặt phẳng. Trượt các kẹp (clips) vào đúng rãnh của chúng (cũng sẽ cần chà nhám. Muốn vừa khít nhưng không chặt tới mức phải dùng búa đóng vào.) Canh cho các góc vuông, rồi nhỏ vài giọt keo super glue loãng vào các mối nối. Keo epoxy cũng dùng ổn, chỉ cần bôi trước khi lắp ráp.

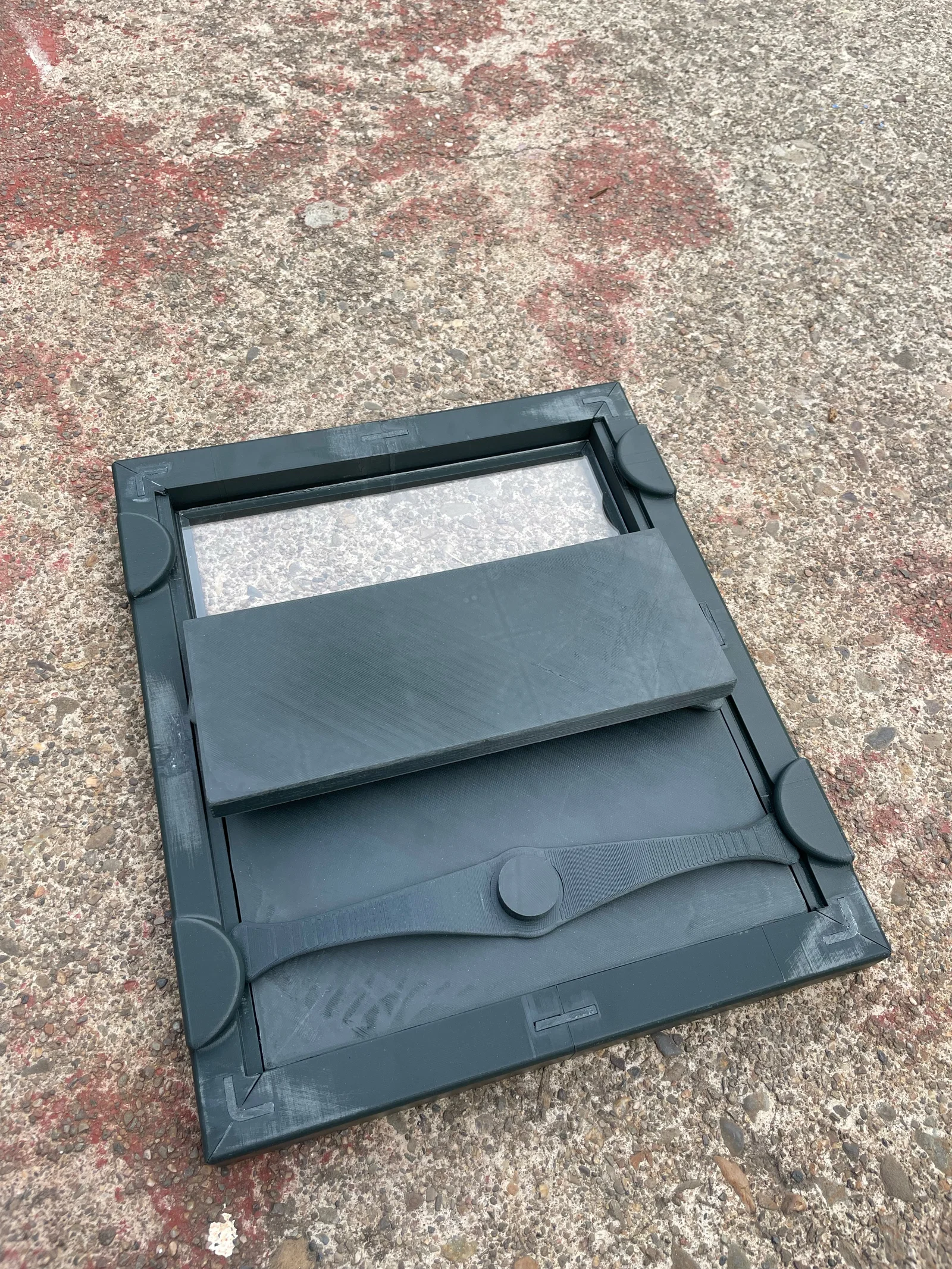

Bản lề (hinges) của backplate chỉ cần trượt vào nhau. Nếu thấy có cảm giác kẹt/bó thì chà nhám nhẹ các chốt (pegs), nhất là mặt có support. Không cần ngàm/ốc cố định vì viền khung sẽ giữ hai nửa không tách ra. Luồn ốc qua các lỗ trên lò xo, đảm bảo ốc quay tự do, rồi vặn vào backplate. Siết tay là được; có thể siết thêm nhẹ bằng kềm nhưng đừng có siết kiểu “200lb gorilla”. Nhớ siết theo chuẩn Đức chứ không phải chuẩn Nga (tức là Gutentight, không phải Brokenoff.)

***Edit 9/18/2024***

Mình được báo một vấn đề là khi slice các frame segments trong Cura, Cura lại coi chúng thành 2 bộ gồm 4 đoạn giống hệt nhau, thay vì 4 cặp đối xứng (mirrored pairs). Đây là lỗi do cách Cura xử lý file .3MF. Cách khắc phục tạm: mình đã upload thêm các frame segments ở định dạng .STL cho người dùng Cura. Các file khác vẫn ổn, hình như chỉ bị khi một số body đã được mirror.
