Mô tả

Nếu bạn thích những gì mình làm và thấy các mẫu của mình hữu ích, bạn cân nhắc để lại cho mình một khoản tip/ủng hộ nhé. Điều đó giúp mình có động lực tiếp tục tạo ra nhiều mẫu hay và chia sẻ miễn phí cho bạn.

https://paypal.me/muddymaker

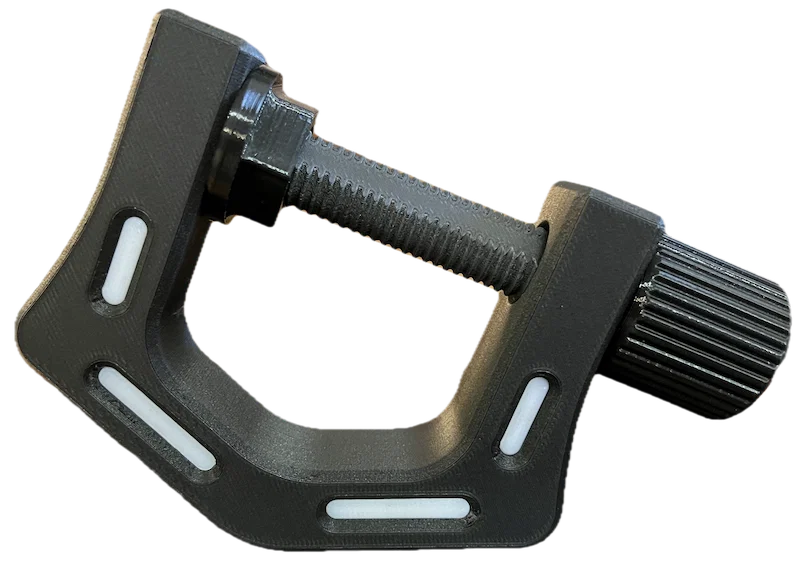

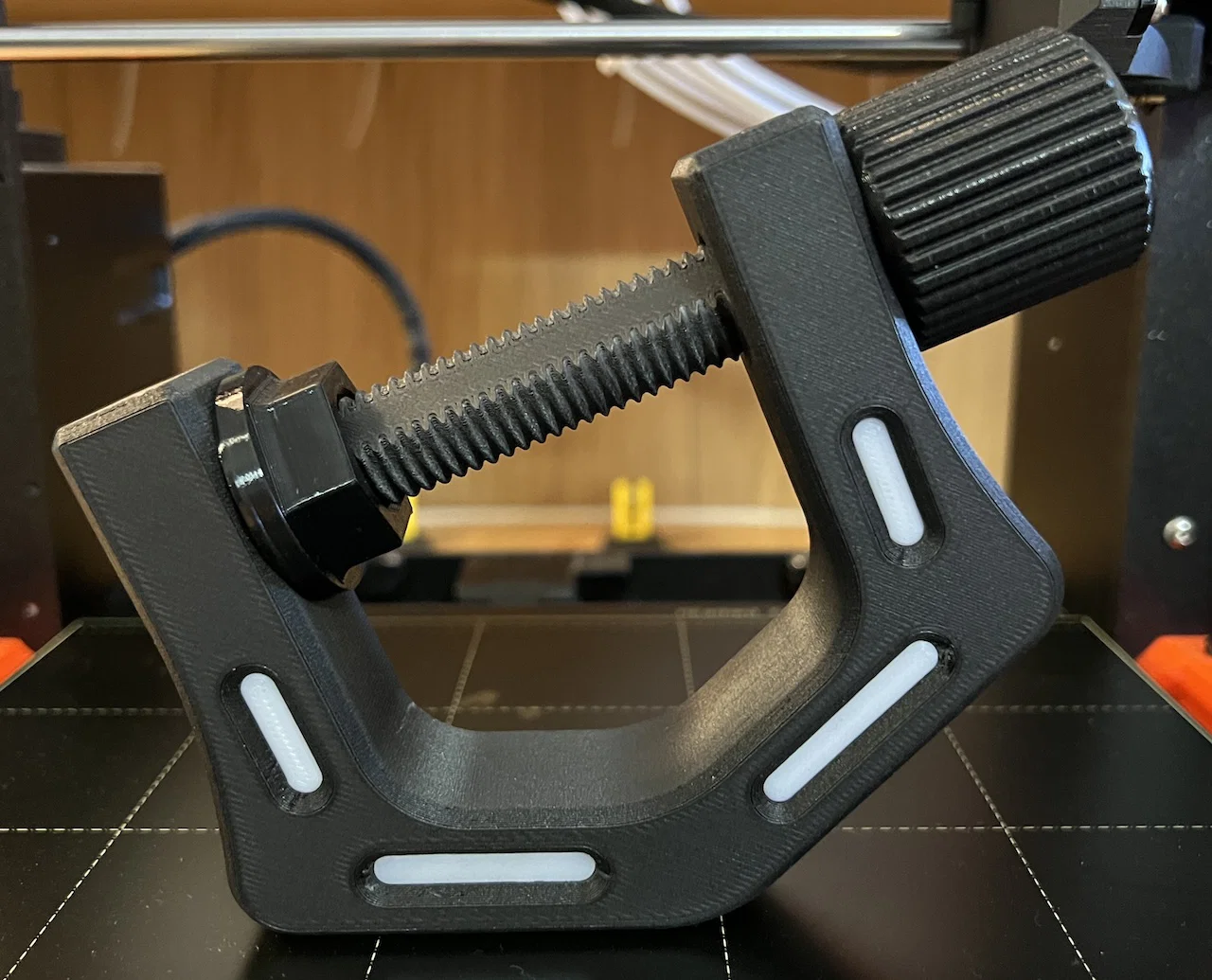

CẬP NHẬT 11/07: Mình đã thêm tuỳ chọn reinforcement inserts (miếng gia cường) và một dụng cụ để đóng/đặt chúng vào vị trí. Hãy in 2 cái cho mỗi loại và in cả dụng cụ đóng inserts. Mình khuyên nên in inserts với 100% infill, tốt nhất bằng vật liệu cứng như PLA, ABS hoặc filament pha sợi carbon để tăng độ cứng và độ bền cho clamp. File đã để đúng print orientation. Thiết kế theo kiểu tight friction fit (lắp ép chặt). Dùng búa đóng inserts vào sâu nhất có thể, rồi dùng seating tool đi kèm để đóng nốt phần còn lại.

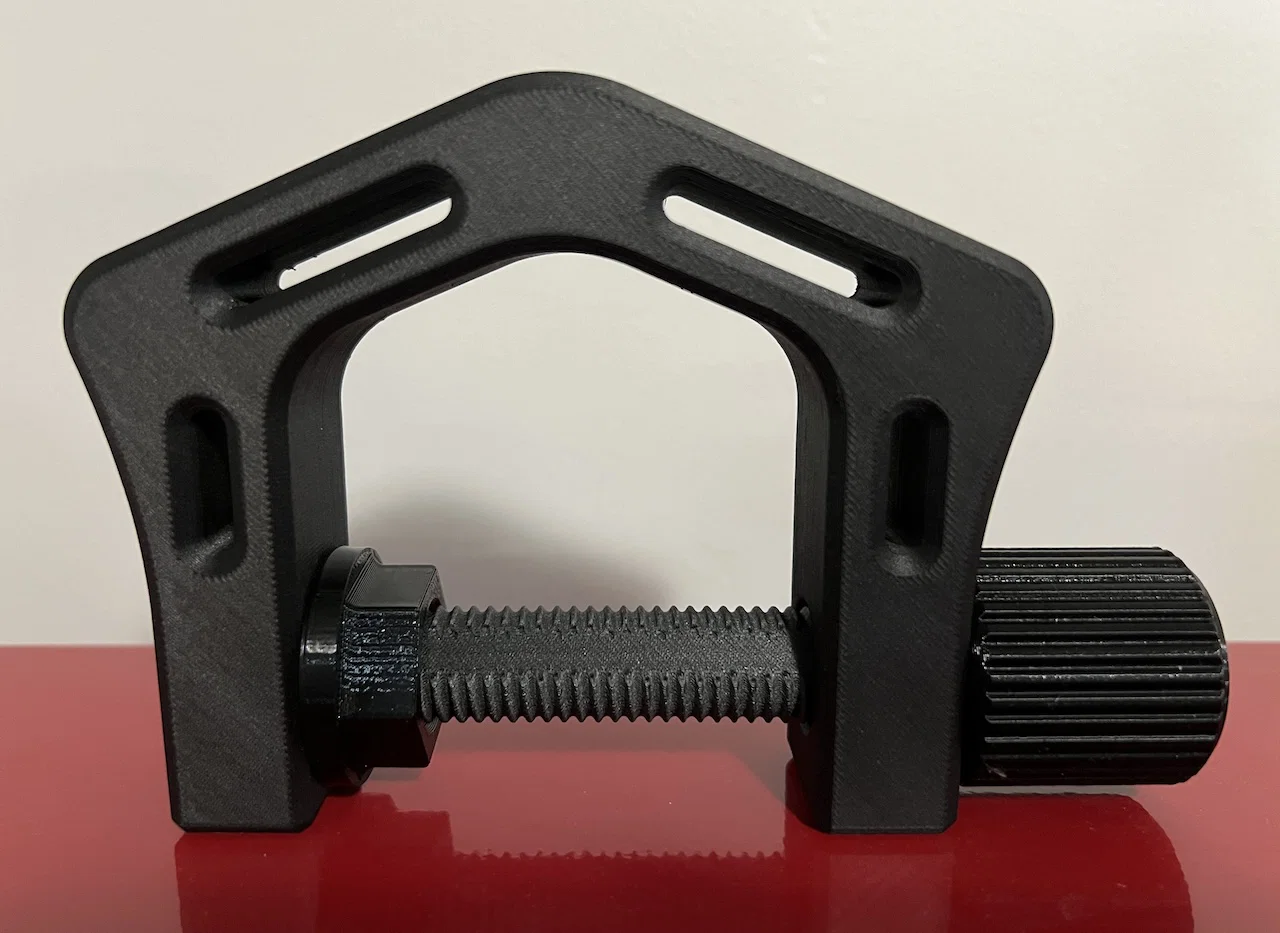

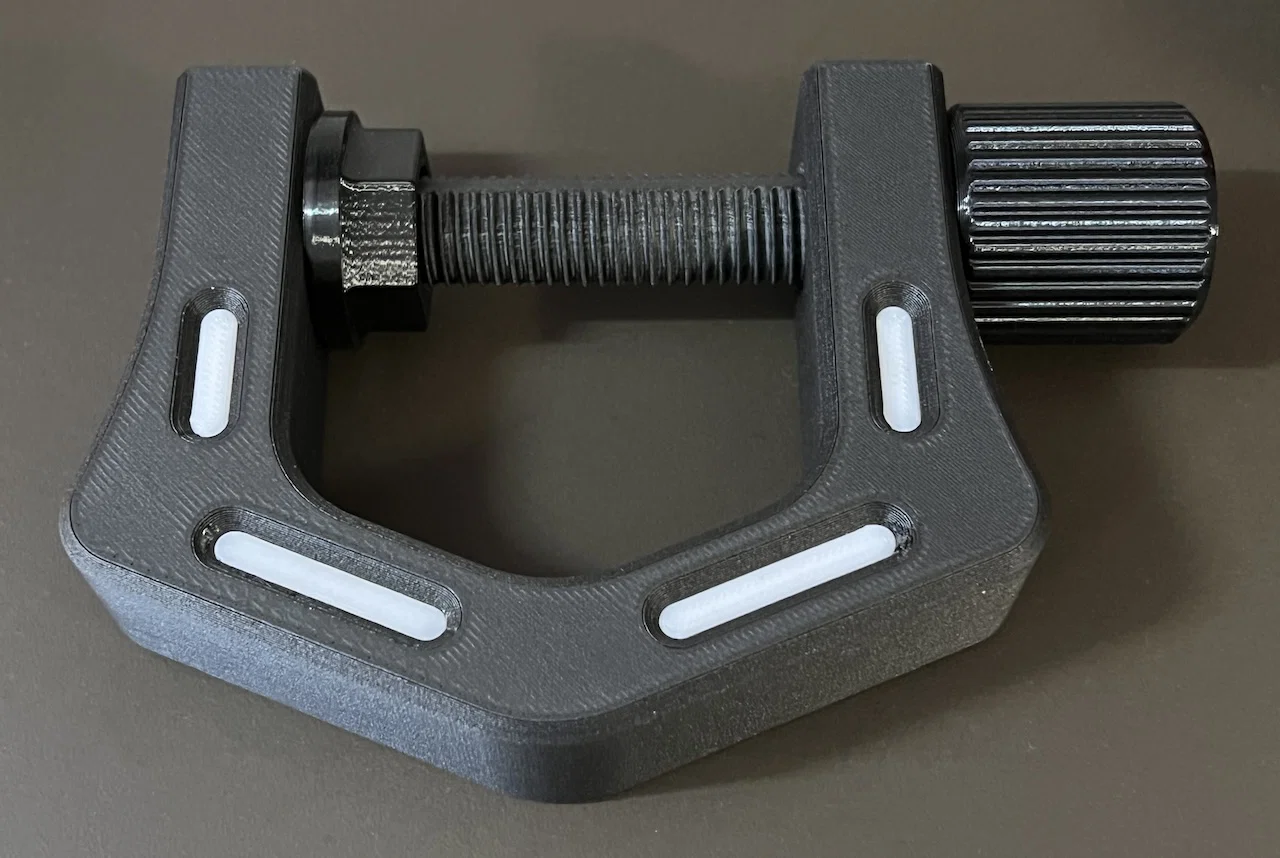

Cái clamp trong hình bên dưới được in bằng ColorFabb XT-CF20 với 6 perimeters/walls, single perimeter cho top và bottom, và 20% infill. Các reinforcement inserts được in bằng ABS với 100% infill. Độ bền thì khỏi bàn.

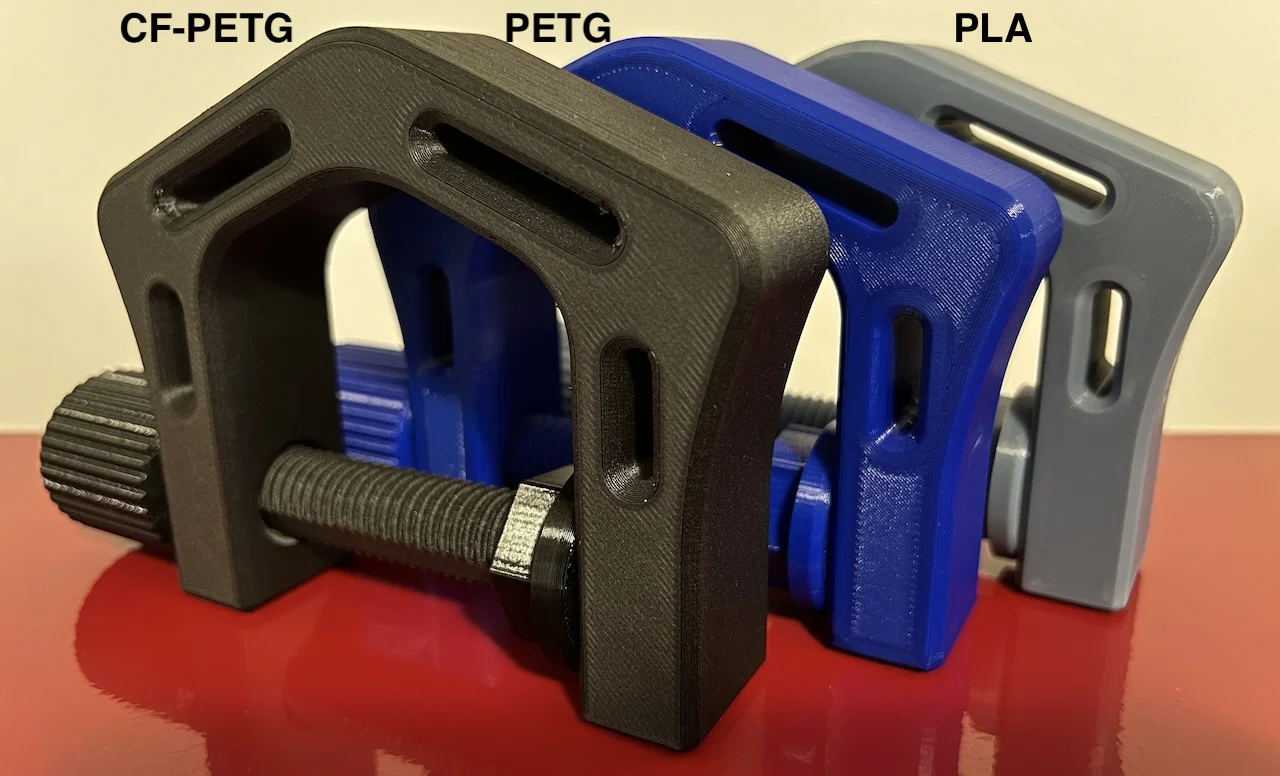

Để đạt độ bền tối đa, mình khuyên in tối thiểu 6 walls/perimeters và 20% infill, ưu tiên dùng polymer có pha carbon fiber. Nếu không thì PETG hoặc PLA cũng ổn với cùng thông số, cho nhu cầu kẹp tải nhẹ hơn.

Độ mở đủ rộng để kẹp vật tới 55mm (hoặc 2").

Không cần supports.

Chúc bạn in vui vẻ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
7
Tổng dung lượng
7,6 MB
File lớn nhất
3,2 MB
