Adapter Eurobox cho Top Plate
Bộ Eurobox Adapter để gắn chắc một tấm ván (top plate) lên chồng Eurobox, tạo thêm mặt bàn làm việc. In PETG dễ, 3 perimeters; lắp bằng vít chìm 4x16 mm và tấm gỗ multiplex 44x64 cm.
Mô tả
Ý tưởng

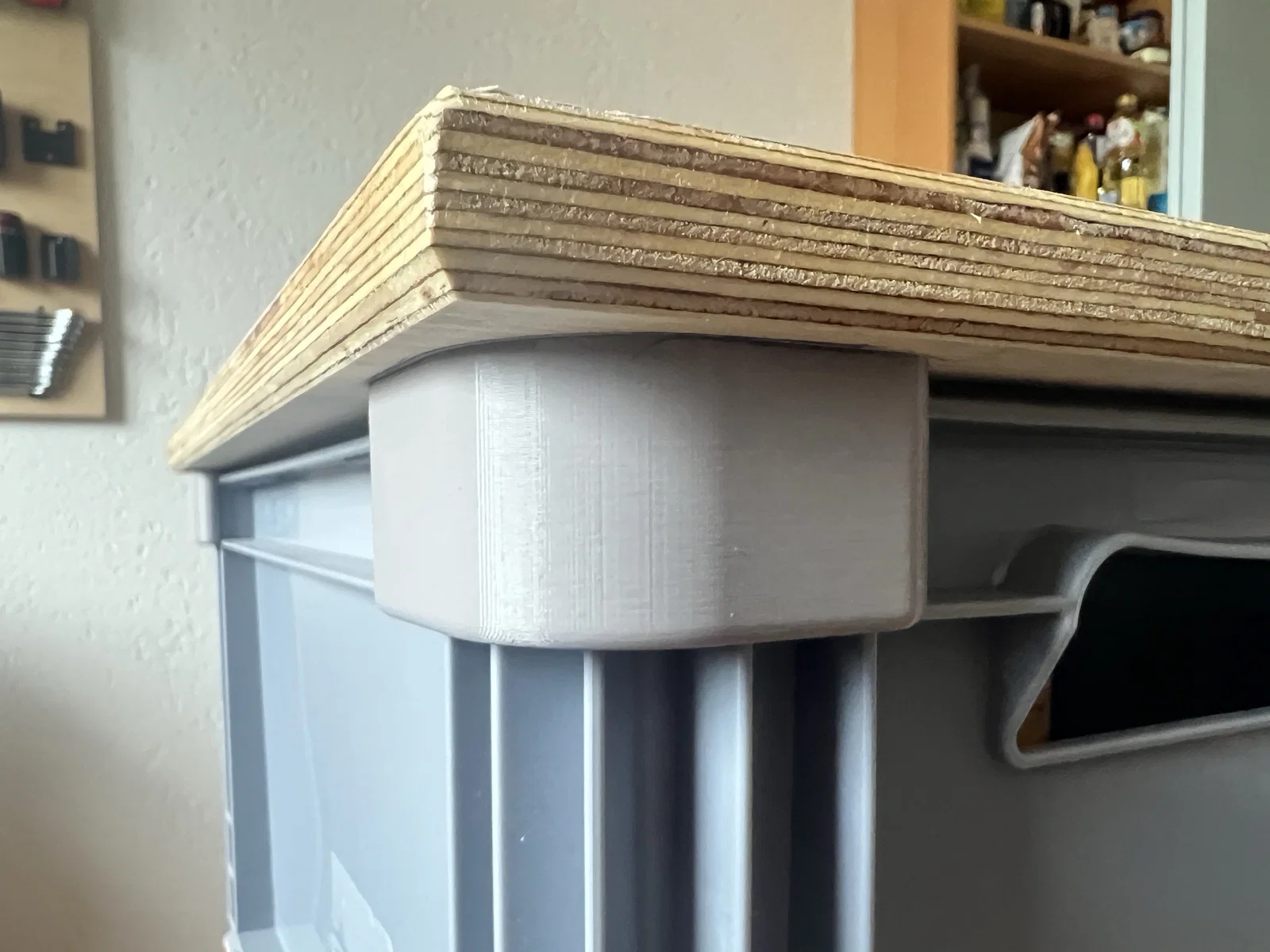

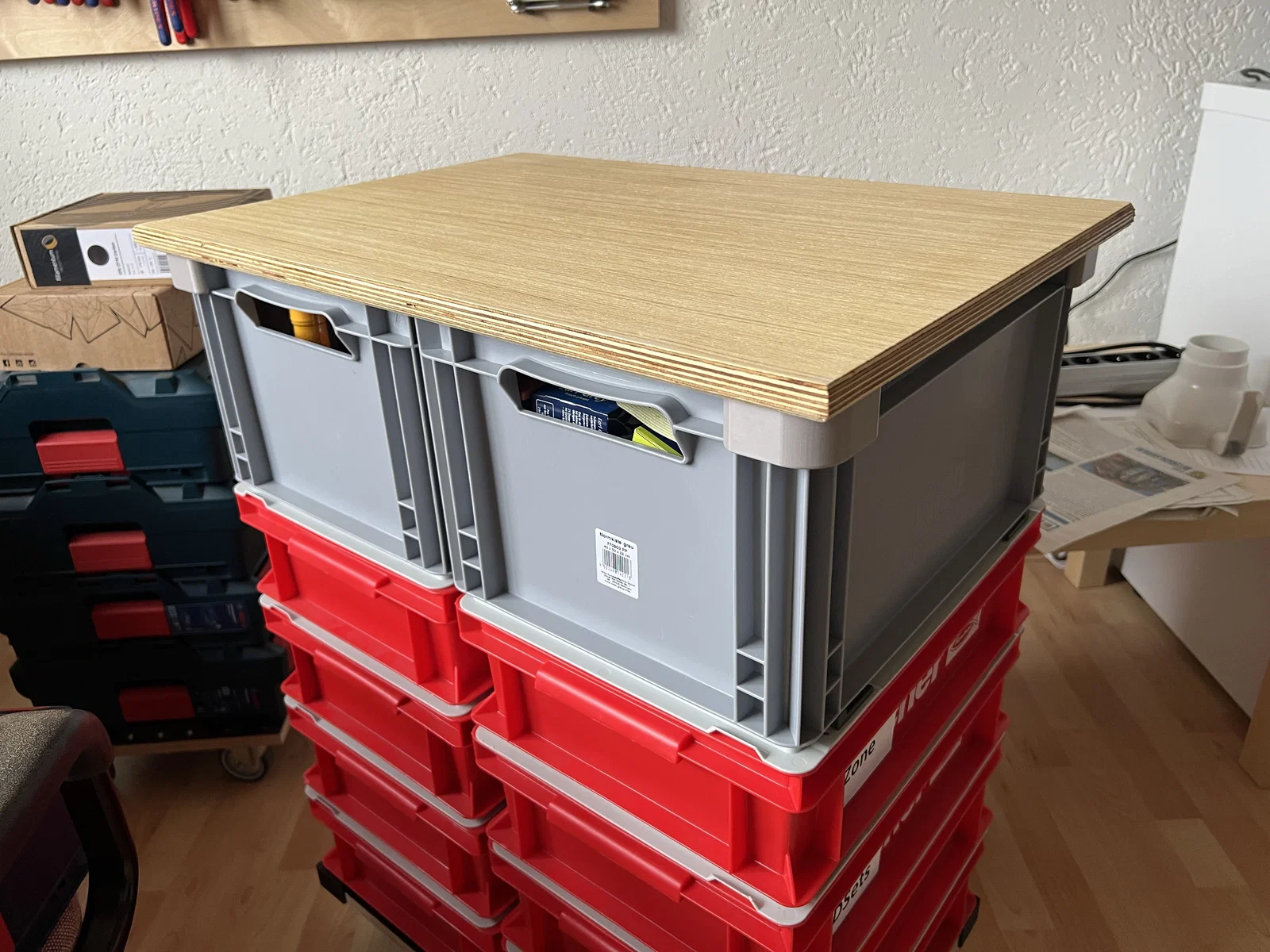

Mình có một chồng Eurobox (2 cái 30x40 cm) đặt trên bánh xe trong xưởng. Mình muốn gắn một tấm ván lên trên cho chắc chắn, để dùng như một mặt bàn làm việc phụ.
In 3D
In đơn giản, dễ. Mình in bằng PETG, 3 perimeters. Không có gì phải lo.
Phần cứng/phụ kiện khác
Bạn sẽ cần ốc/vít, mình chọn vít chìm (countersunk) 4x16 mm. Mình cũng phải mua một tấm ván gỗ multiplex, chừa phần chìa ra mỗi bên 2 cm, nên kích thước là 44x64 cm. Mình bo tròn (fillet) các cạnh tấm ván bằng máy soi/trimmer và xử lý gỗ bằng dầu chuẩn food-grade.
Lắp ráp

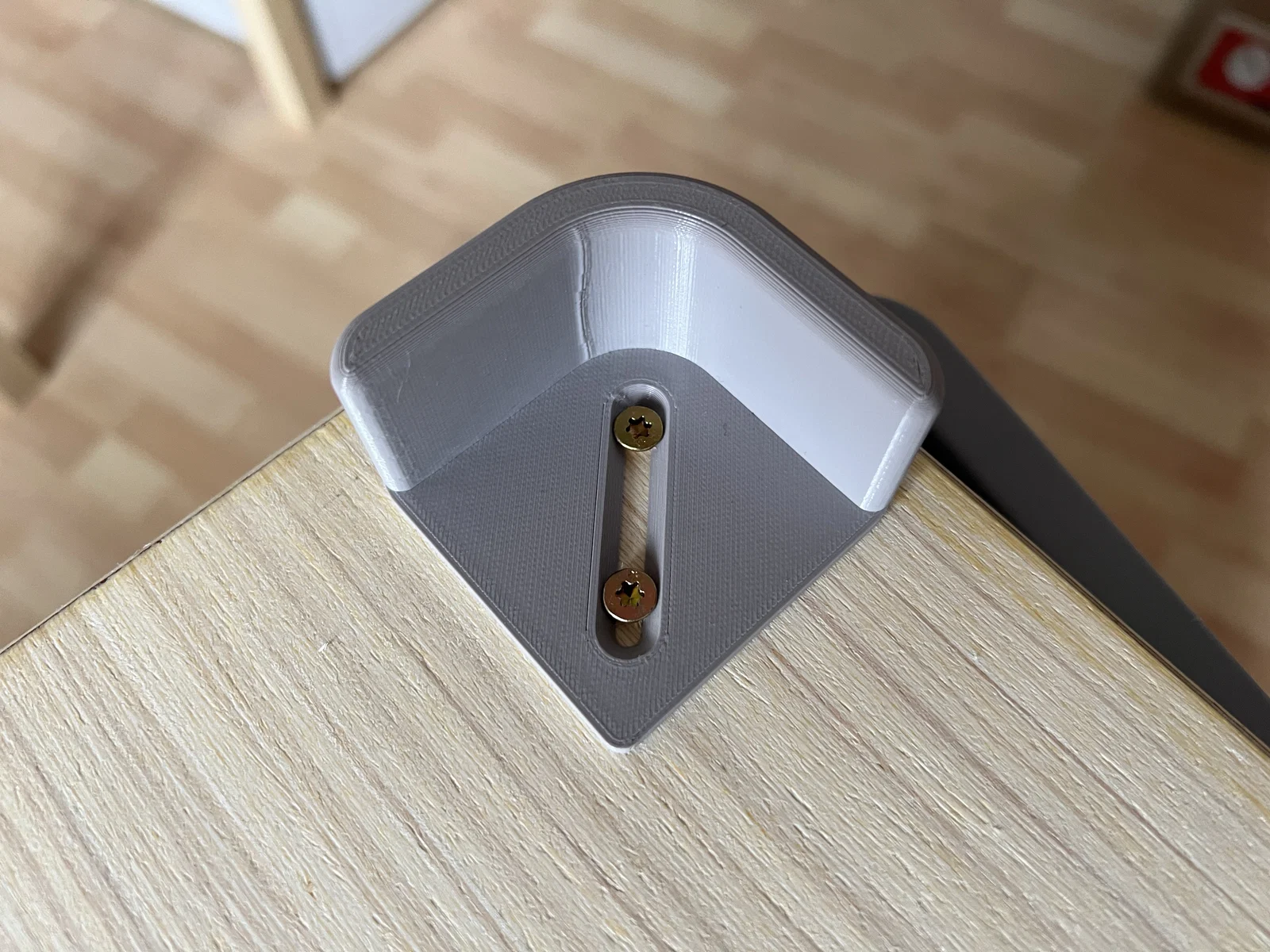

Khá là dễ hiểu: bắt các ngàm/bracket vào mặt dưới của tấm ván, mỗi cái 2 con vít. Canh đo cho kỹ và (nếu cần) thử ráp sau khi gắn từng adapter sẽ giúp khớp vừa khít.
