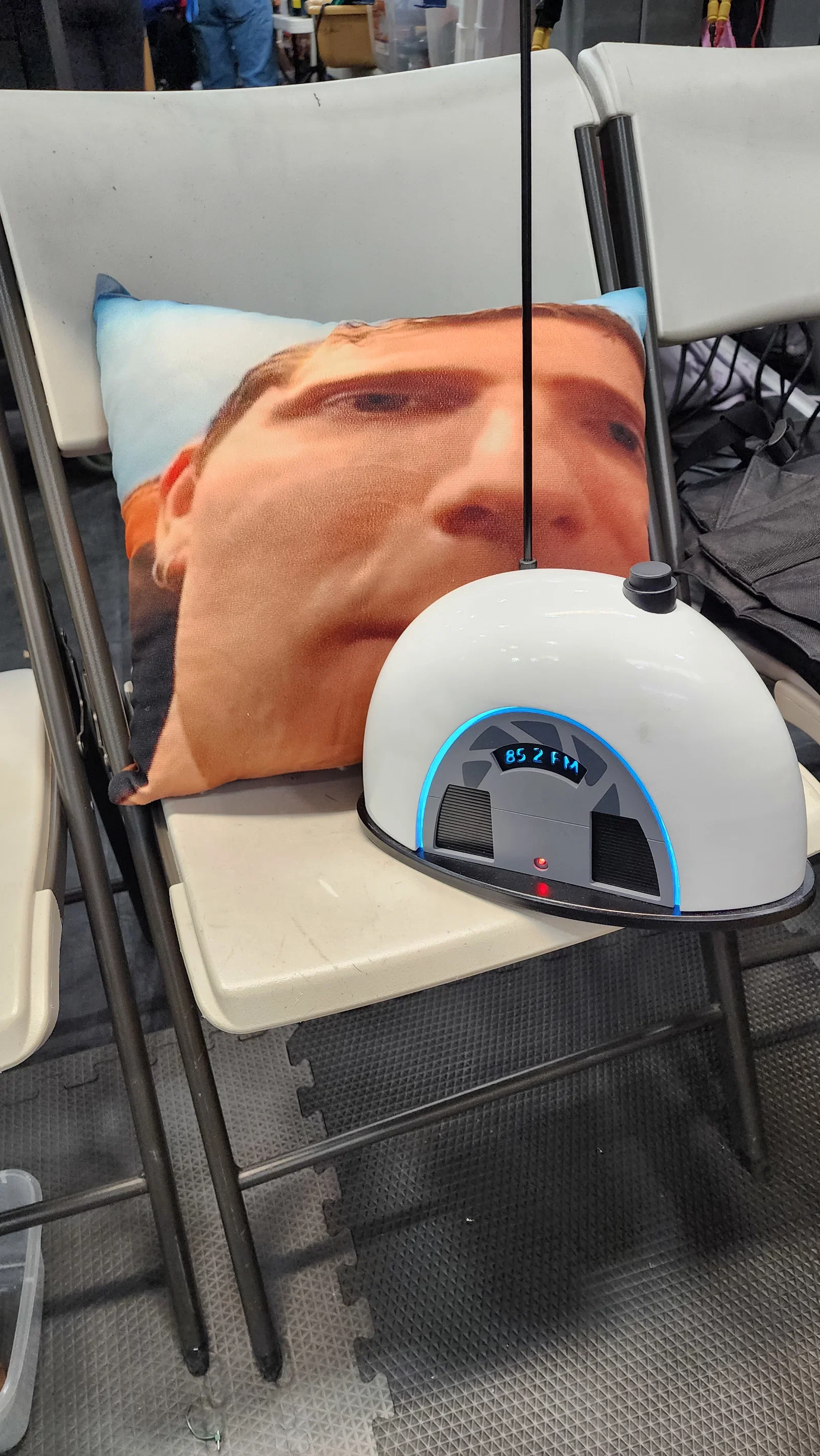

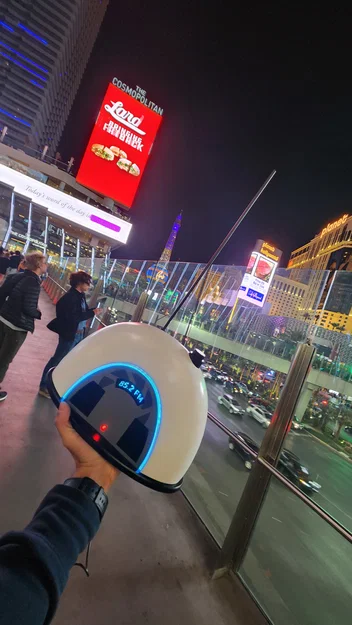

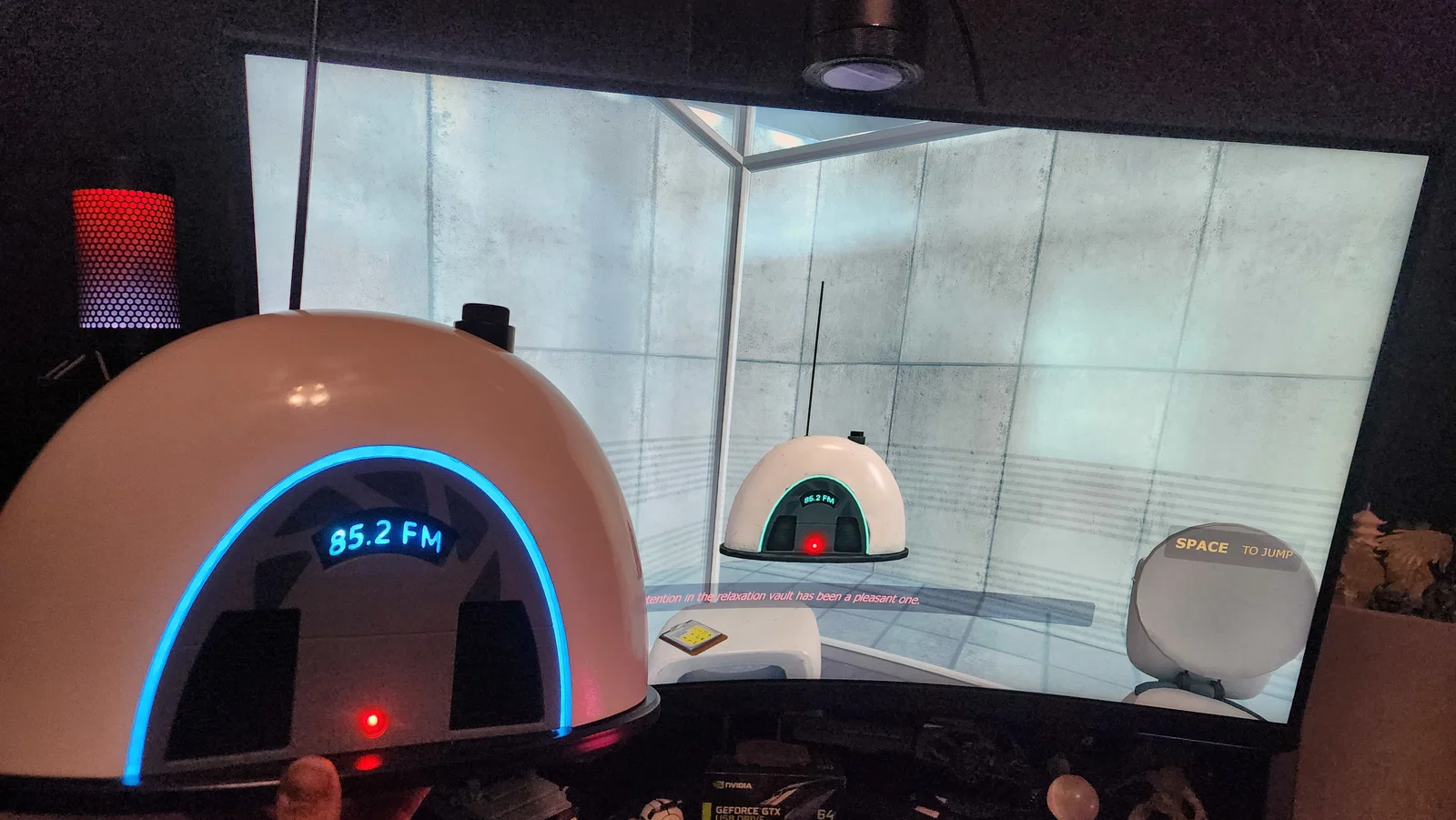

Loa Bluetooth Portal Radio (có núm vặn bật/tắt & volume, sạc USB-C)

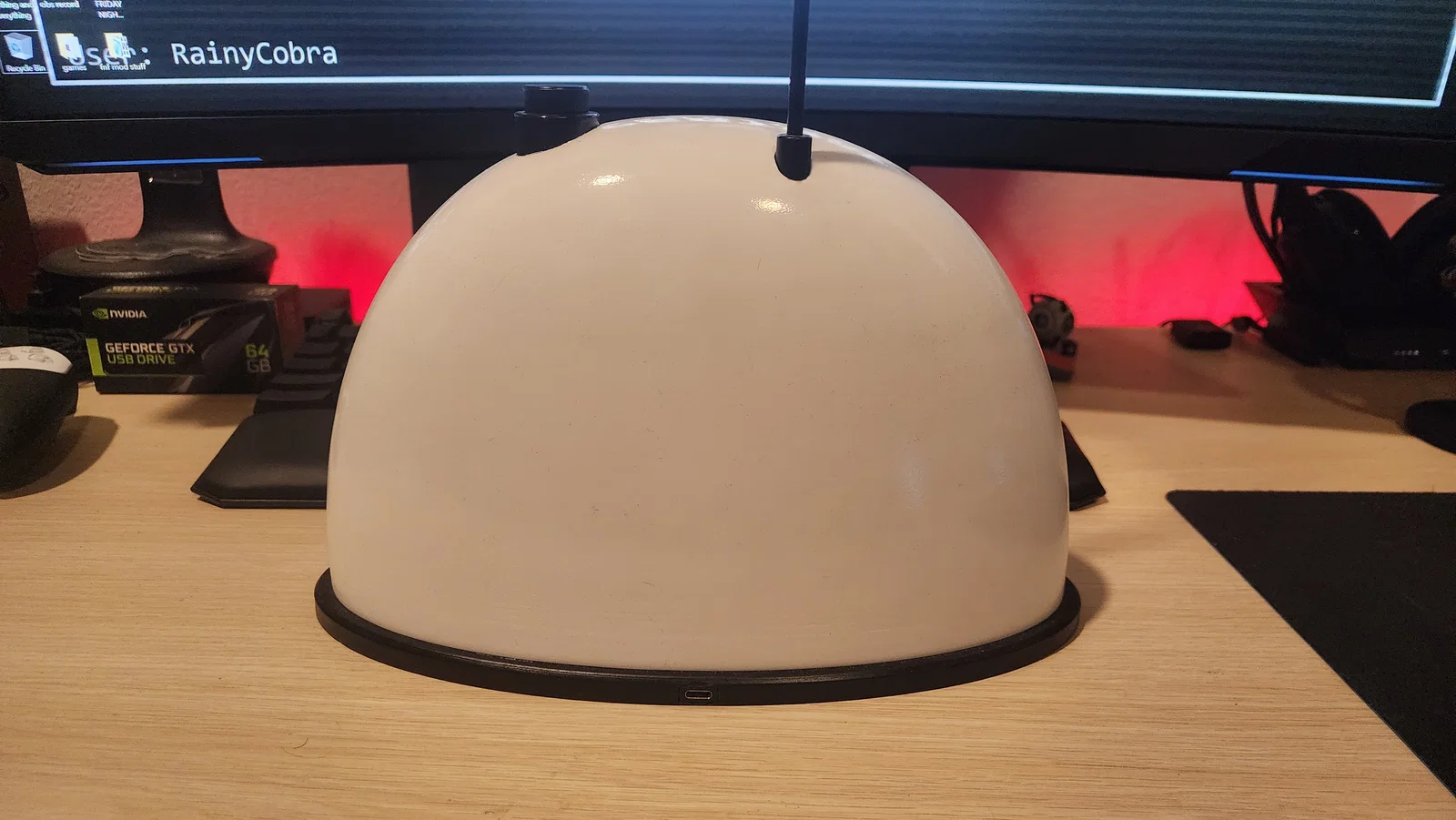

Bản remix từ Portal Radio của Aibot trên MMF, có thêm vài cải tiến “quality of life” và chỉnh sửa nhỏ. Mình thêm một lỗ phía sau để gắn cổng USB-C ở phần đế, và chừa thêm không gian dưới ark LED để đi dây cho gọn. Phần giữ anten giờ có đáy, nên cố định cây rod bên trong dễ hơn nhiều. Và cái núm cũng hoạt động thiệt: vừa bật/tắt, vừa chỉnh volume. Mẫu này làm để trưng là chính hơn là để tối ưu chức năng hay chất âm, nên đừng kỳ vọng chất lượng kiểu audiophile.

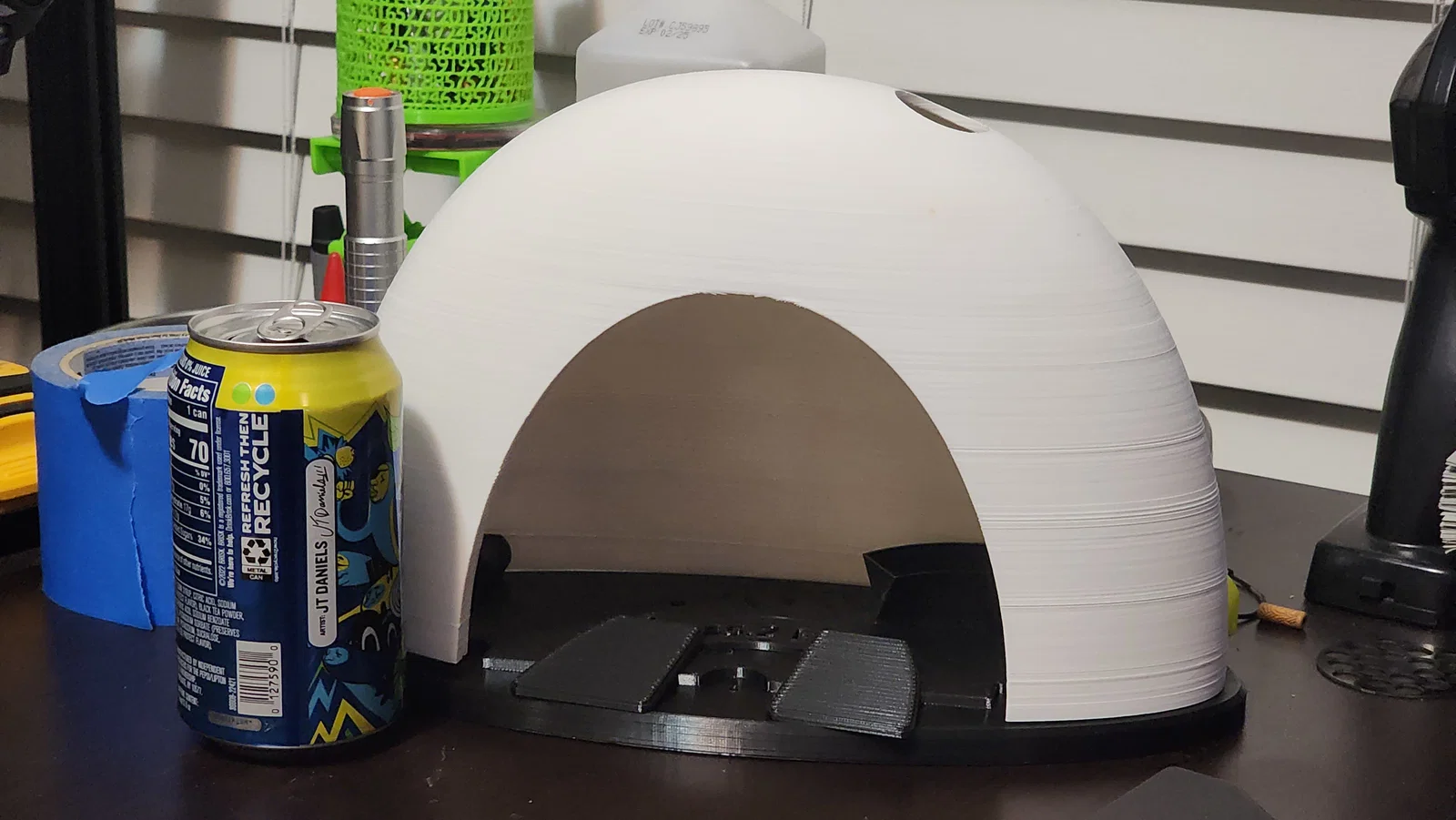

Thân, đế, mặt trước và các ngàm/mount cho electronics được in bằng PLA.

Ngàm gắn anten (antenna rod mount), cụm núm vặn (knob assembly), lưới (grills) và màn trước (front screen) được in resin; trong đó ark và tấm khuếch tán màn (screen diffuser) được in bằng clear resin.

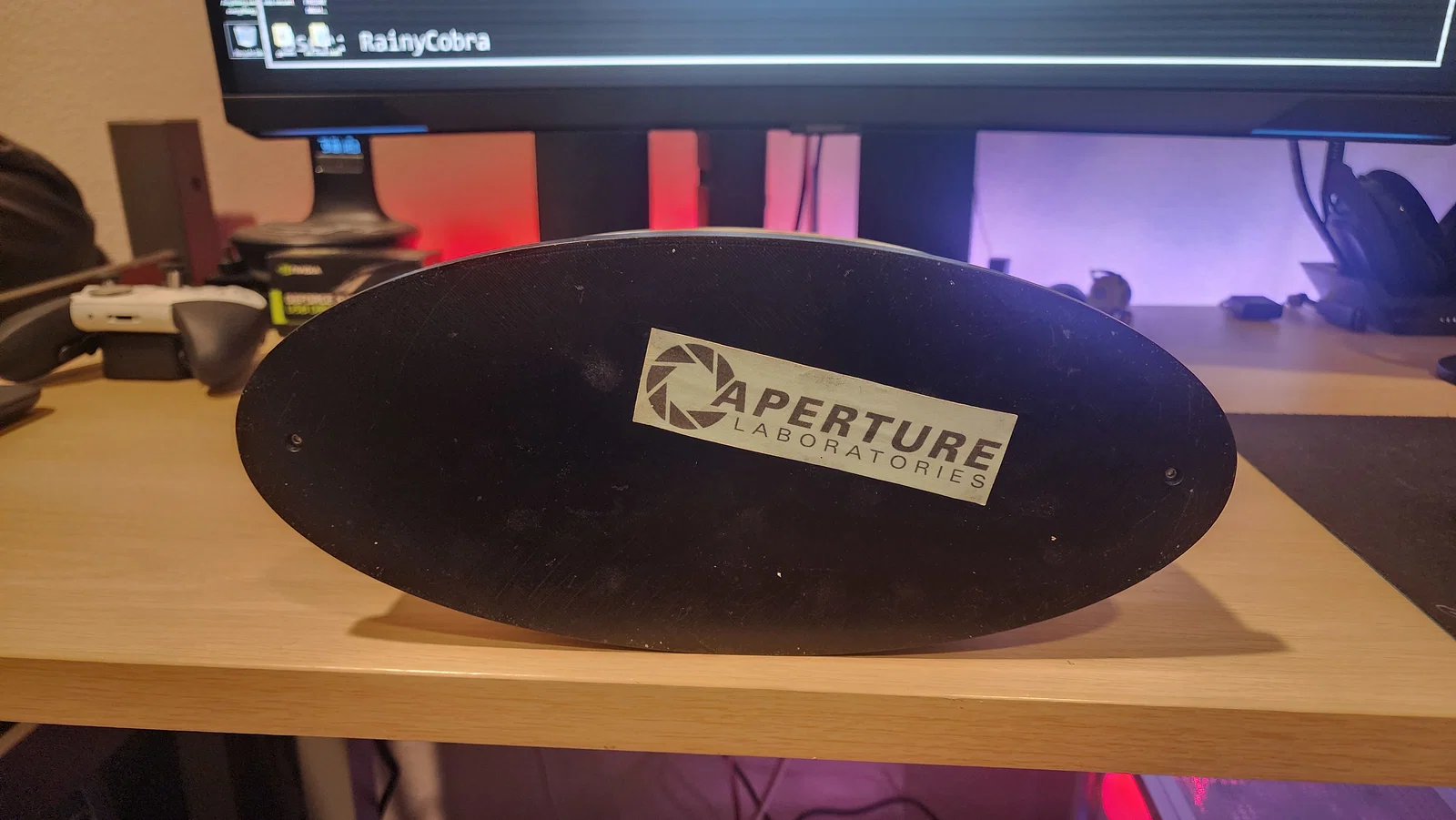

Vỏ được bắt bằng ốc nhỏ từ phía đáy, đi kèm một con nut nằm bên trong phần top shell. Có thể dùng heat set inserts để bắt các electronic mounts và phần ark/front chắc chắn hơn.

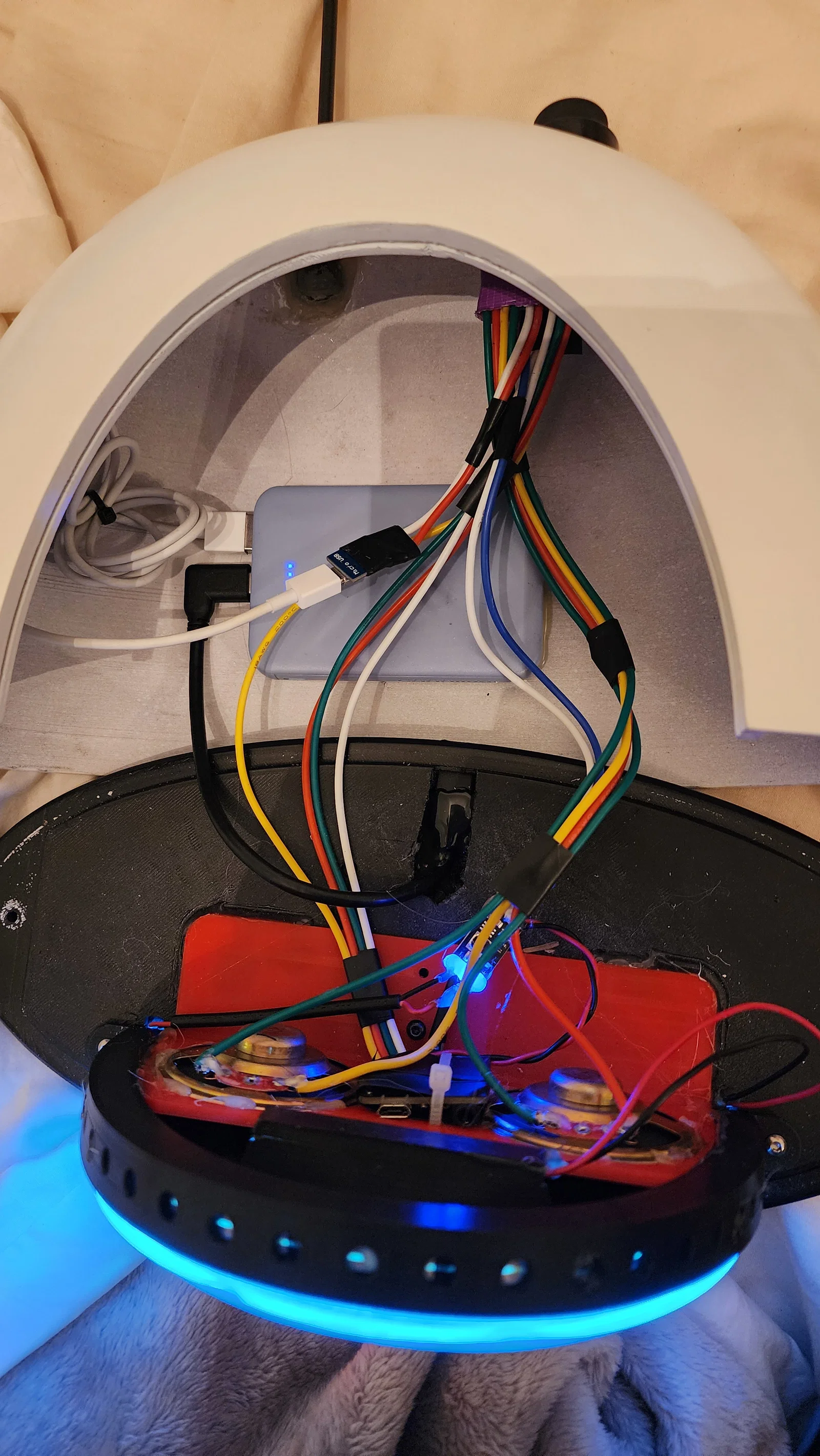

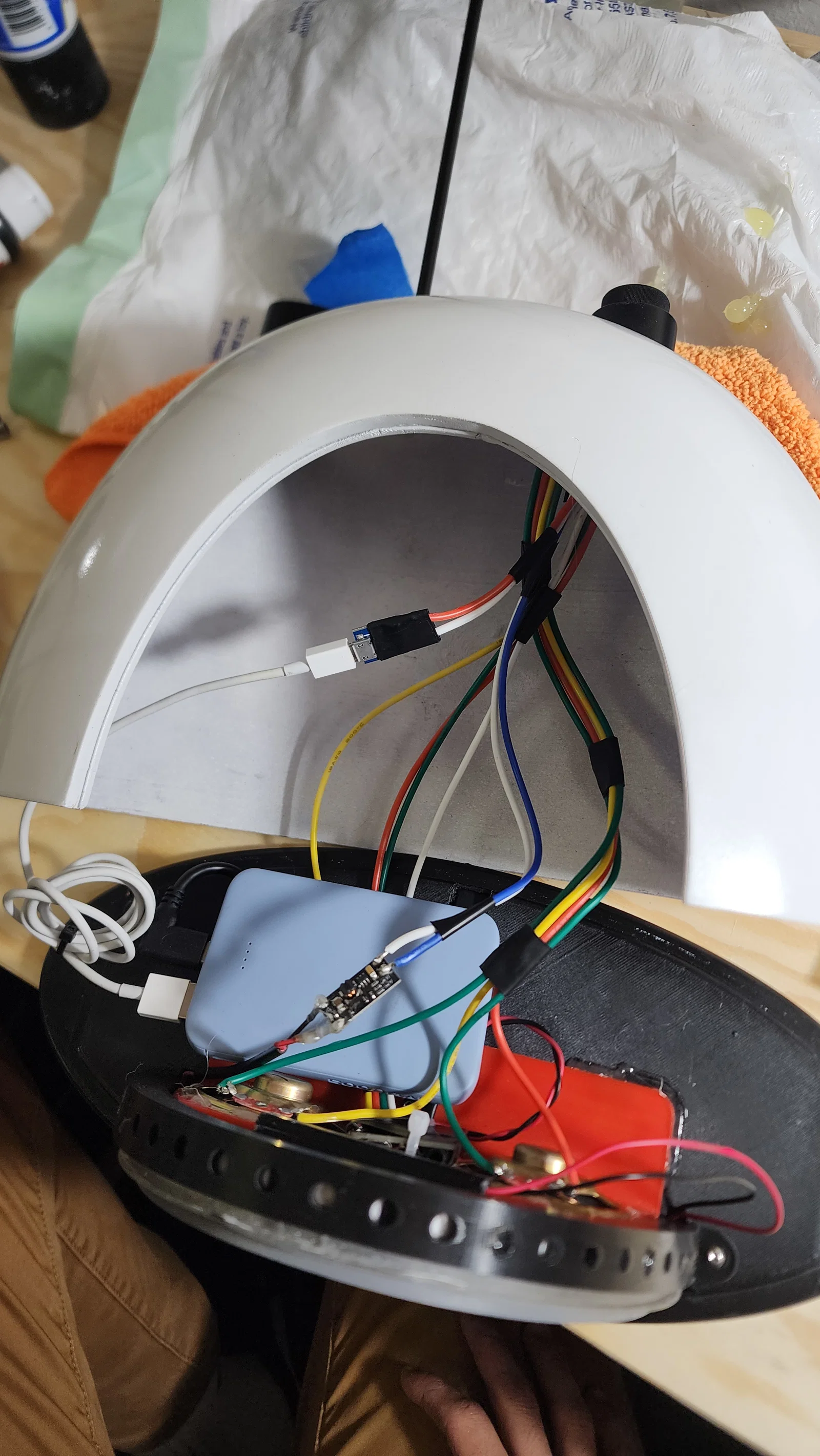

Cứ thoải mái dùng một bộ pin/battery setup đàng hoàng nha; mình thì do phải hoàn thành trước một ngày nhất định nên “chữa cháy” bằng cách nhét tạm một cục power bank sẵn có vào trong và lấy nguồn qua micro-usb.

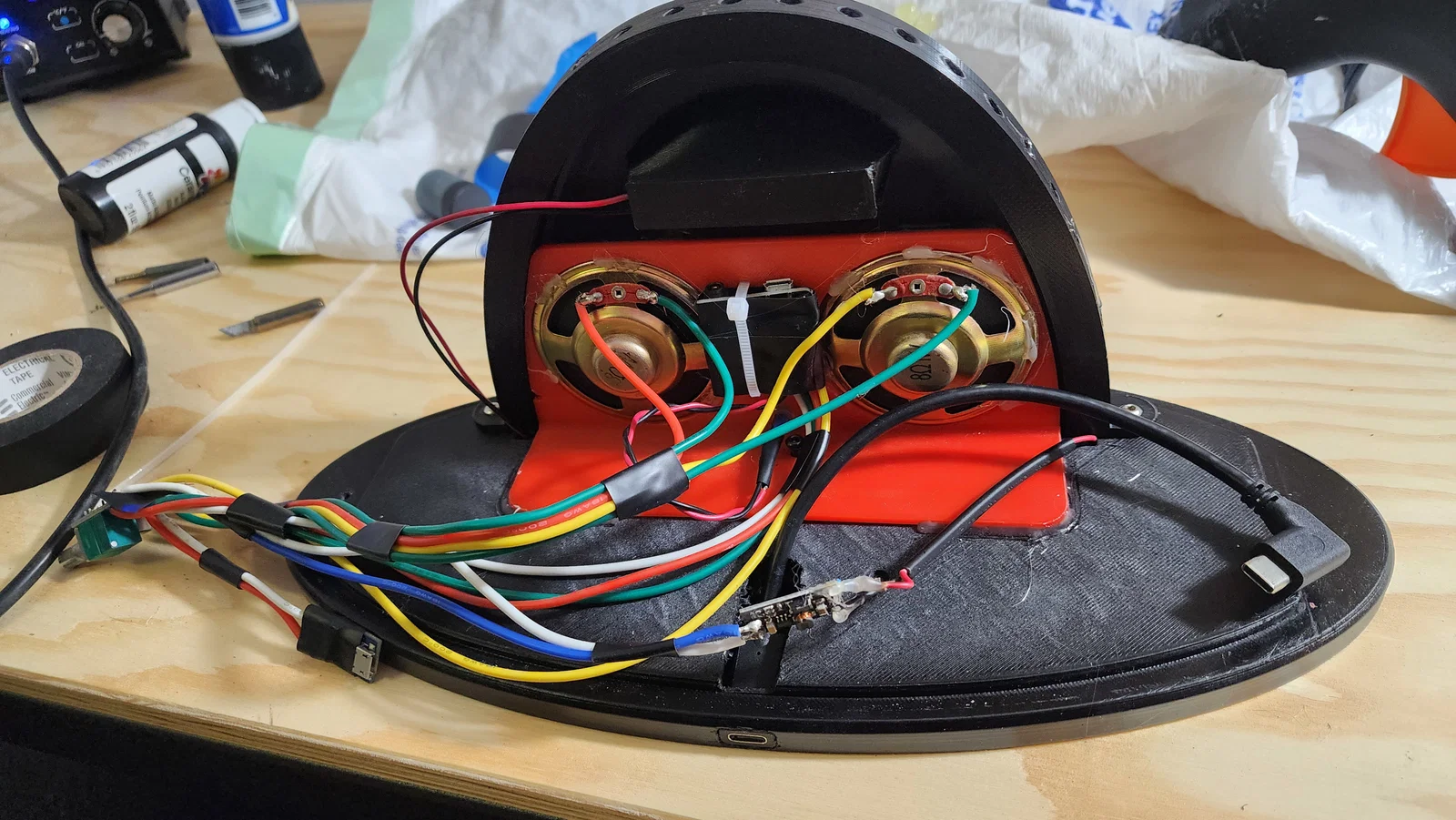

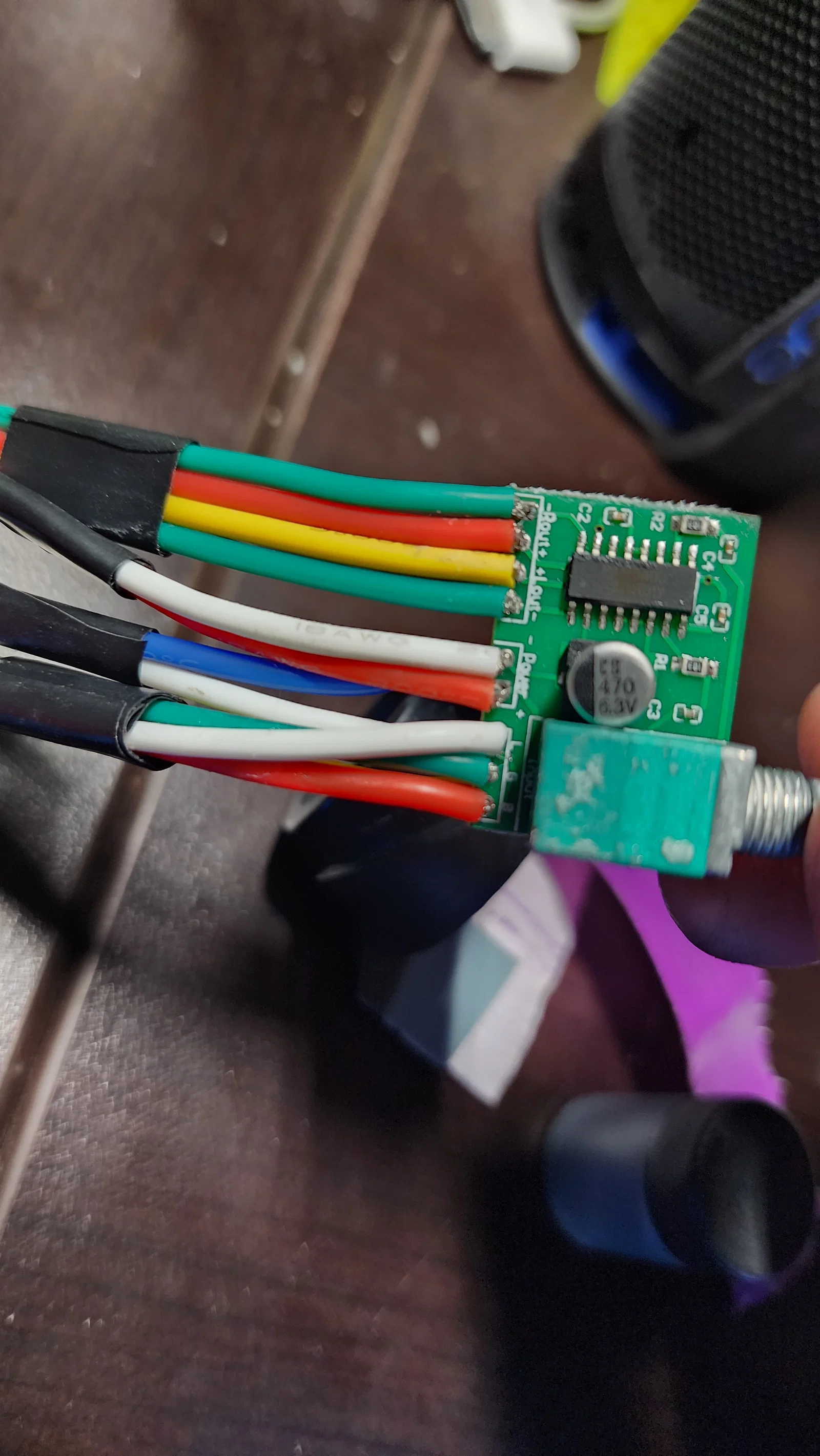

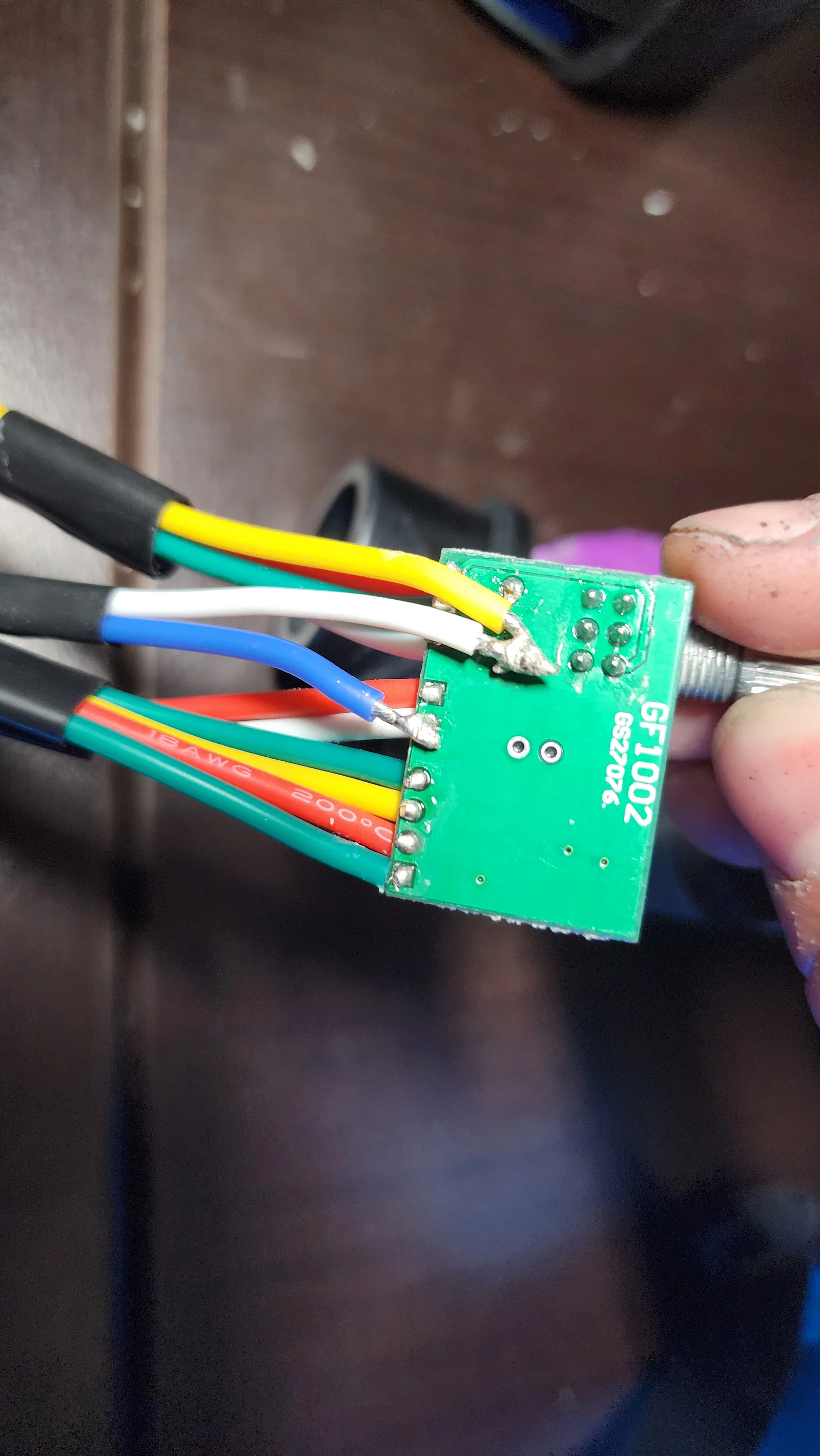

Mình đi dây để công tắc nguồn trên amp cũng là công tắc nguồn cho toàn bộ, nên khi vặn núm sang trạng thái “on” là cả cái radio sẽ bật.

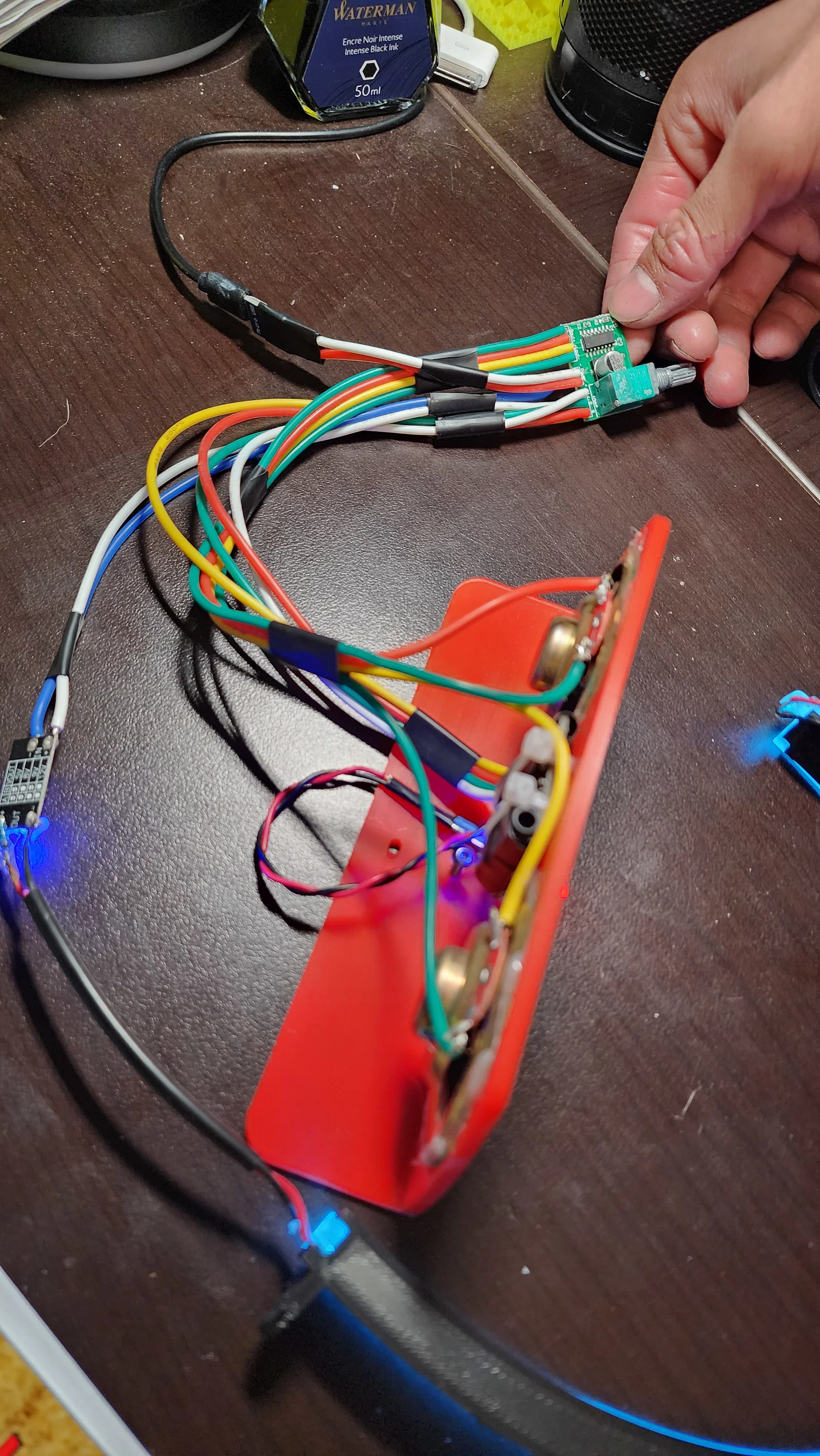

Các món linh kiện mình dùng

Power Switch/Amp - https://www.amazon.com/dp/B0CFY1BPMS?ref=ppx_yo2ov_dt_b_fed_asin_title

Speakers - https://www.amazon.com/dp/B0826Y1BMY?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Battery - https://www.amazon.com/dp/B08QHG7BTB?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Antenna (tình cờ đúng bằng chiều dài trong game) - https://www.amazon.com/dp/B08L7WWHHK?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

12v step up - https://www.amazon.com/dp/B0BG465ZRK?ref=ppx_yo2ov_dt_b_fed_asin_title

Bluetooth module - https://www.amazon.com/dp/B08D94PGCG?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

rear usb-c port - https://www.amazon.com/dp/B08BYQKJL6?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

micro usb 5v output - https://www.amazon.com/gp/product/B07B5ZDLJY/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

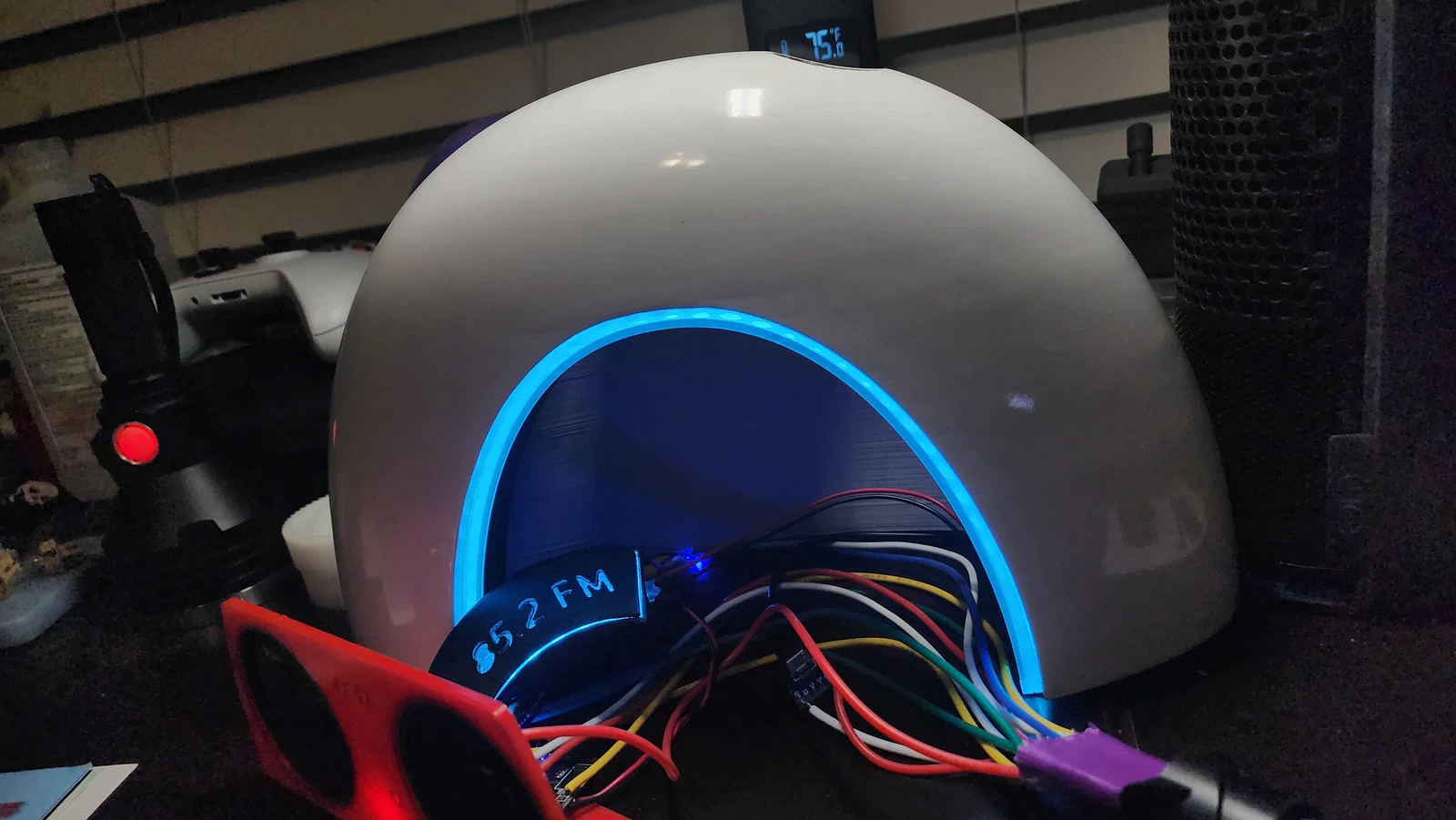

Led strips (mình cắt dải LED ra khỏi lớp vỏ silicone để nhét vừa trong ark) - https://www.adafruit.com/product/3861

Led strip lựa chọn khác - https://www.ebay.com/itm/274148208415?var=574271725717
