Đầu máy OpenRailway EMD SW 1500 G Scale motorized 1:29 cấu hình SP
Mẫu đầu máy OpenRailway EMD SW 1500 tỉ lệ 1:29 cấu hình Southern Pacific, dùng motor blocks USA Trains R22-12 hoặc R22-115. Thiết kế được chỉnh để dễ in ABS, tách chi tiết lớn và giảm supports, có khe thông gió cho electronics.
Mô tả
Tôi đang chuẩn bị thiết kế và đóng một đầu máy Krauss-Maffei, nên tôi muốn tập tành in 3D trọn vẹn một đầu máy. Tôi dùng thiết kế gốc của Daniel Noree cho OpenRailway EMD SW 1500 và đã in bản tỉ lệ 1:32, tích hợp motor blocks USA Trains R22-12 và thiết kế bộ đèn kiểu Southern Pacific (SP) cho nó. Tôi thêm điều khiển AirWire và chạy đầu máy thành công, không gặp vấn đề gì.

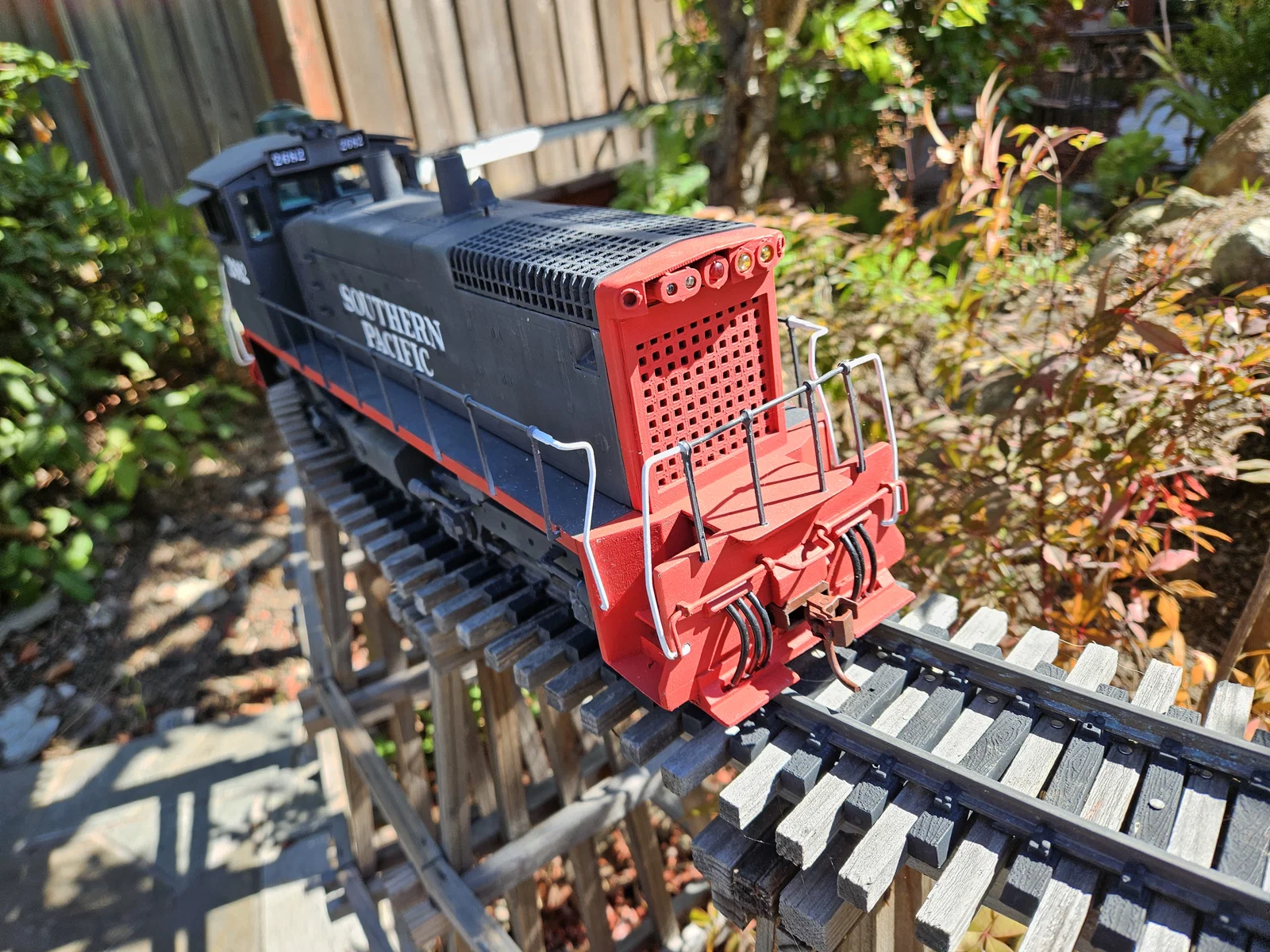

Sau đó tôi quyết định nâng tỉ lệ thiết kế lên 1:29. Tuy nhiên, việc in các chi tiết 1:29 bằng ABS bắt đầu thành vấn đề, nên tôi chỉnh sửa thiết kế khá nhiều và tách một số chi tiết lớn thành nhiều phần nhỏ hơn để giảm tối đa nhu cầu dùng supports. Tôi cũng tạo khe thoát gió cho cửa hút gió phía trước và nắp quạt trên phía trước, vì bên trong sẽ có electronics thật.

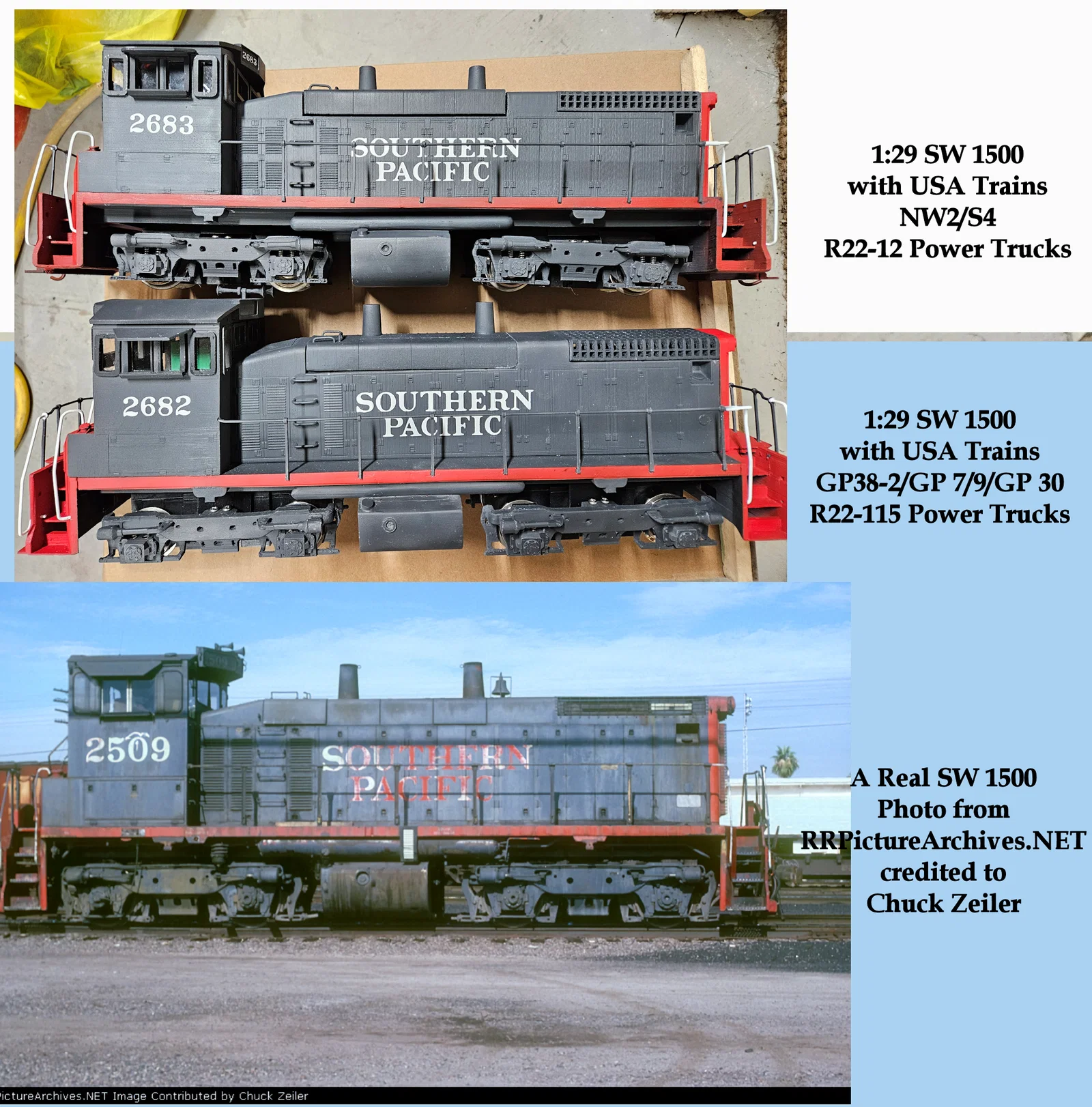

Tôi đã test bản 1:29 với motor blocks USA Trains R22-115 và hoạt động ổn. Với bản 1:29, bạn có thể dùng motor blocks loại -12 hoặc -115. Còn với bản 1:32 (tôi chưa đăng ở đây), bạn chỉ dùng được motor blocks -12 thôi.
