Cảm biến Runout Toolhead Reverselay

Thiết kế này chỉ hoạt động khi bạn dùng MMU như một synced extruder follower đi kèm với một direct extruder toolhead.

Vui lòng đọc trang này để hiểu khái niệm extruder follower và cách sensor này hoạt động:

https://github.com/Annex-Engineering/Belay

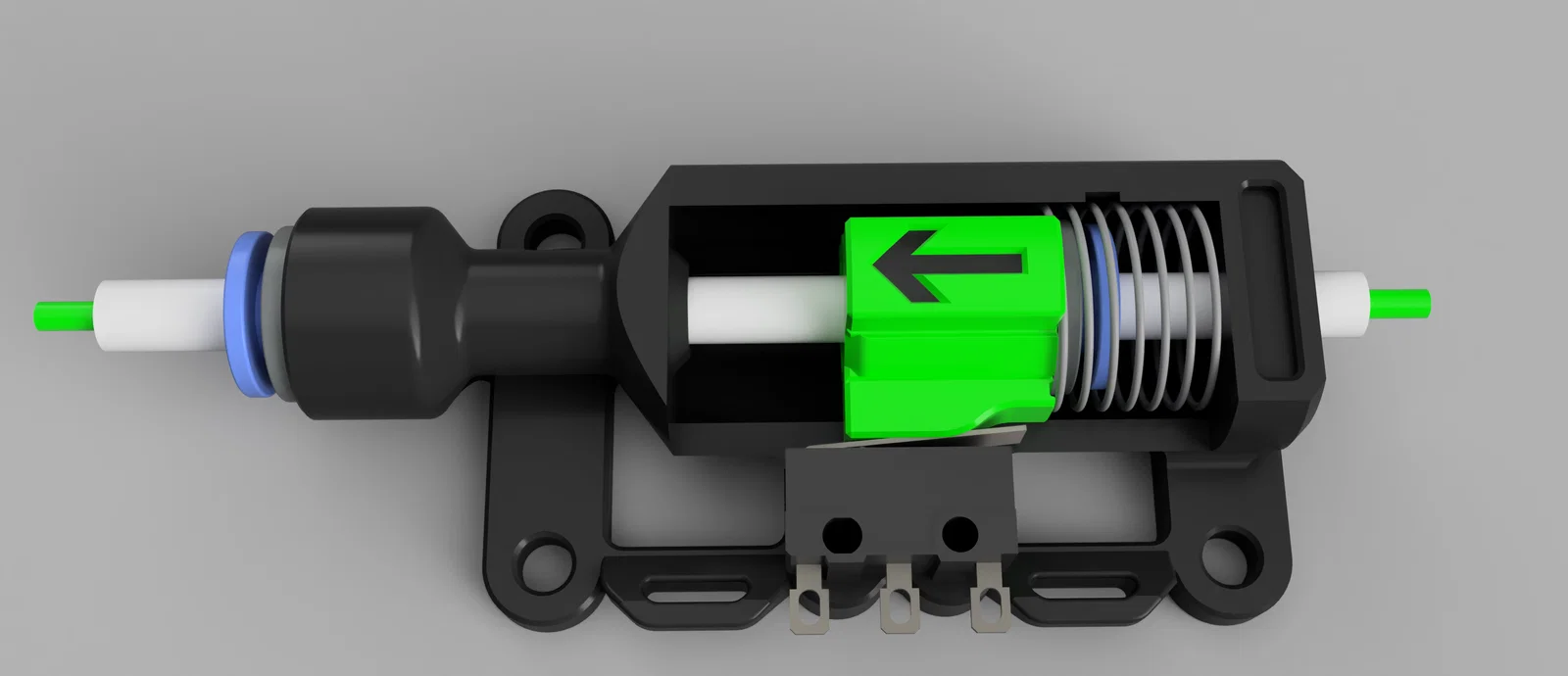

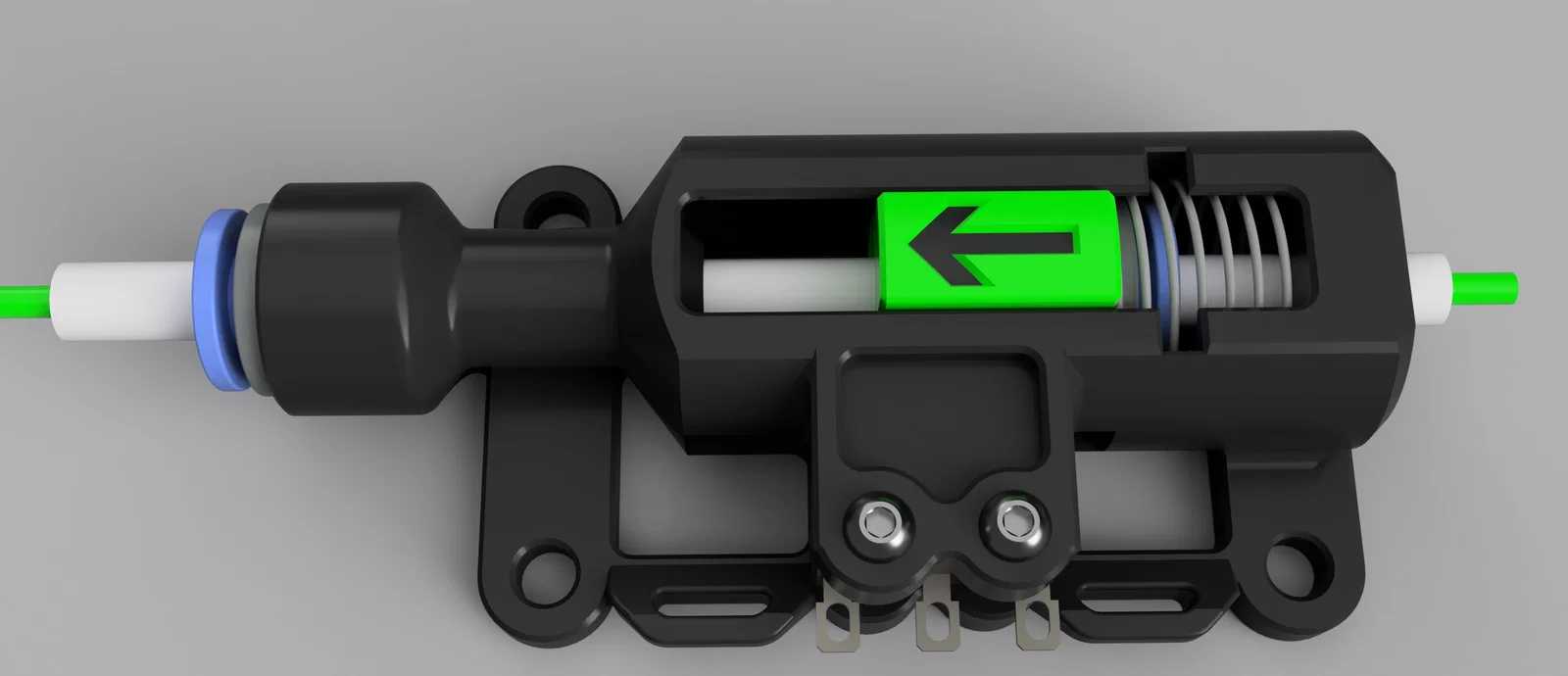

Dưới đây là một công tắc toolhead runout / filament detection tương thích với tất cả direct extruder có collet / ECAS ở điểm vào dành cho hệ MMU. Công tắc này lấy cảm hứng từ Annex Belay, và nó chỉ thêm một cái lò xo vào thiết kế gốc để có thể hoạt động. Sensor có thể đặt ở bất kỳ vị trí nào trên đường reverse bowden. Ý tưởng là: khi filament được MMU đẩy tới và chạm vào phần trên của bánh răng trên direct extruder, Reverselay (tên của thiết kế) có một khoảng trống nhỏ để filament “nở” ra và đẩy công tắc sang trạng thái ON.

Tùy theo chiều dài ống reverse Bowden, bạn có thể thử dùng 1, 2 hoặc 3 lò xo chồng lên nhau (mình đang dùng 2 lò xo) để đảm bảo công tắc chỉ “click” ổn định khi và chỉ khi filament đã chạm đáy ở phần trên của bánh răng của direct toolhead extruder.

Ngoài ra, việc tạo áp lực lên filament trong lúc nó được cấp vào direct toolhead extruder có thể giúp giữ cho dual direct gears luôn được “nạp” tốt, từ đó có thể cho ra việc xếp lớp (layer stacking) đẹp hơn.

Áp lực bổ sung này cũng giúp tăng flowrate vào extruder (vì đang được follower extruder hỗ trợ).

Vui lòng đọc phần method of operation của sensor này trong trang GitHub Annex Belay gốc (đã link ở trên).

Điểm thêm duy nhất so với BOM gốc là một hoặc nhiều lò xo (lồng/chồng với nhau). Ống reverse Bowden càng dài thì càng cần ghép nhiều lò xo để thiết kế chạy ổn định:

https://www.amazon.com/gp/product/B076LRMLLL
