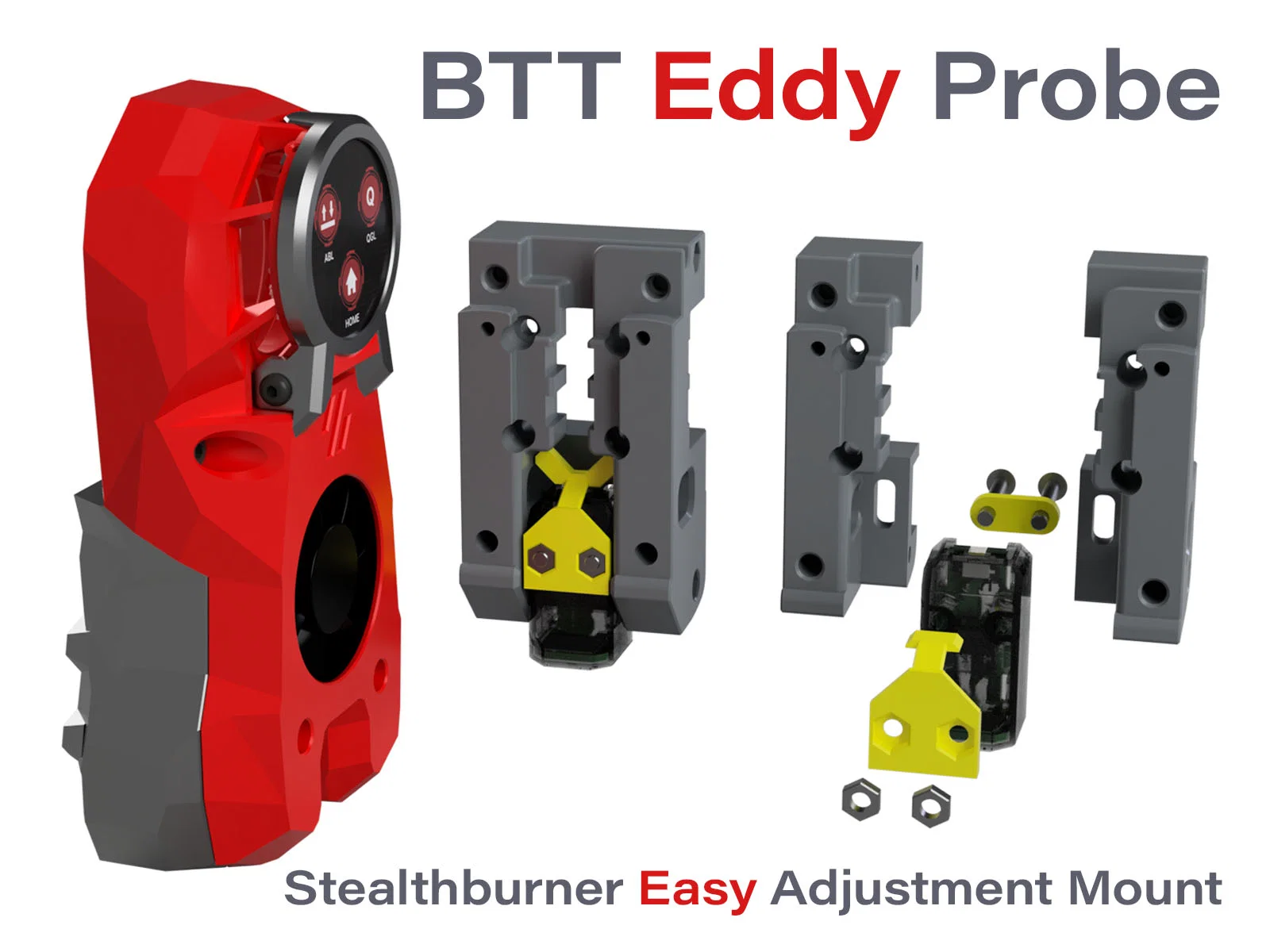

BTT Eddy Probe Easy Adjustment Mount – Giá đỡ chỉnh nhanh cho Stealthburner

Rất tiện là BTT đã thiết kế Eddy probe để gắn vừa đúng vị trí sensor zin trên Voron Stealthburner. Tiếc là khi lắp SB xong thì cái sensor bị “chôn” khá sâu. Vì vậy ít nhất phải tháo SB fascia ra mới chỉnh được chiều cao của probe. Còn chuyện bấm nút Boot thì lại là một câu chuyện khác.

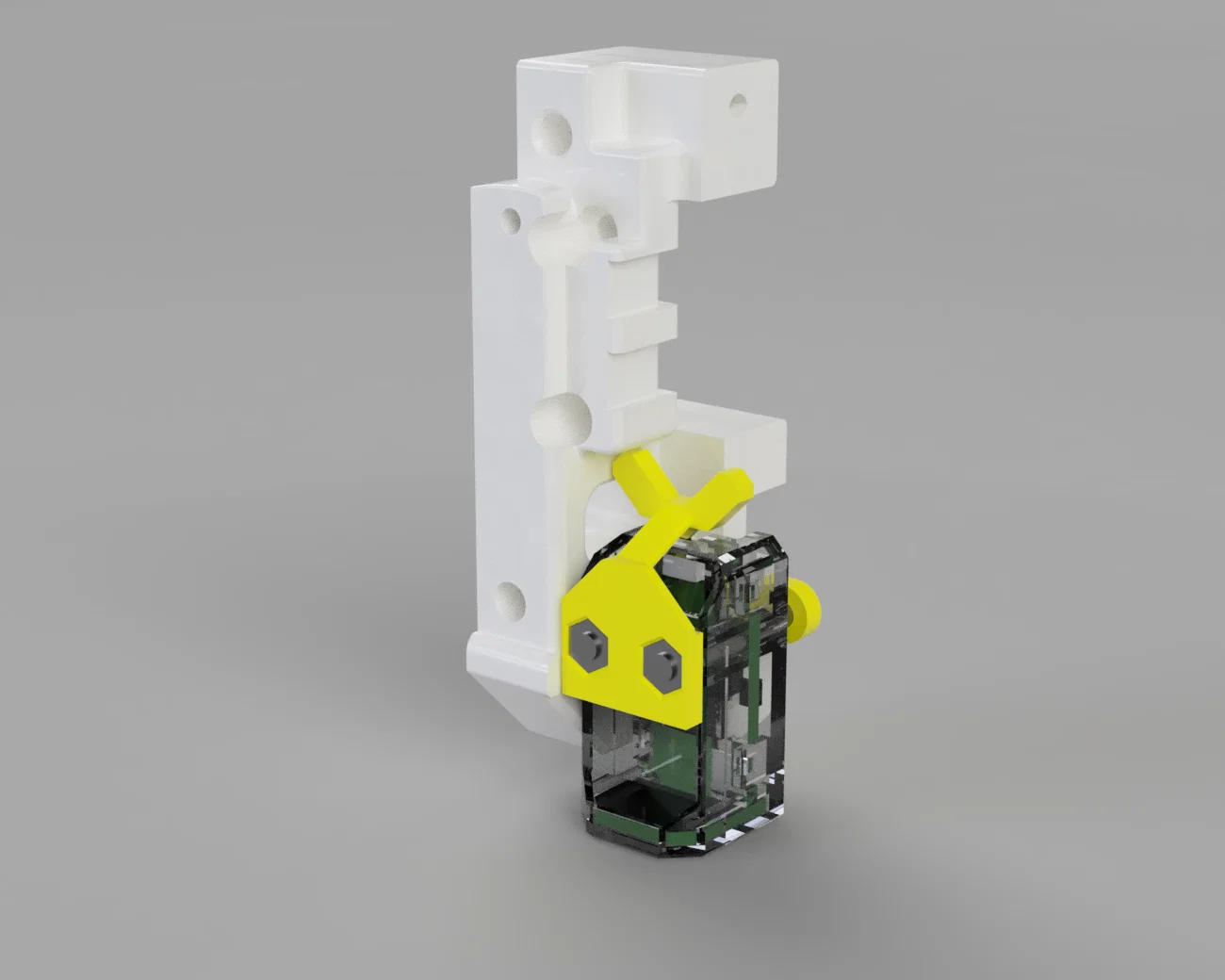

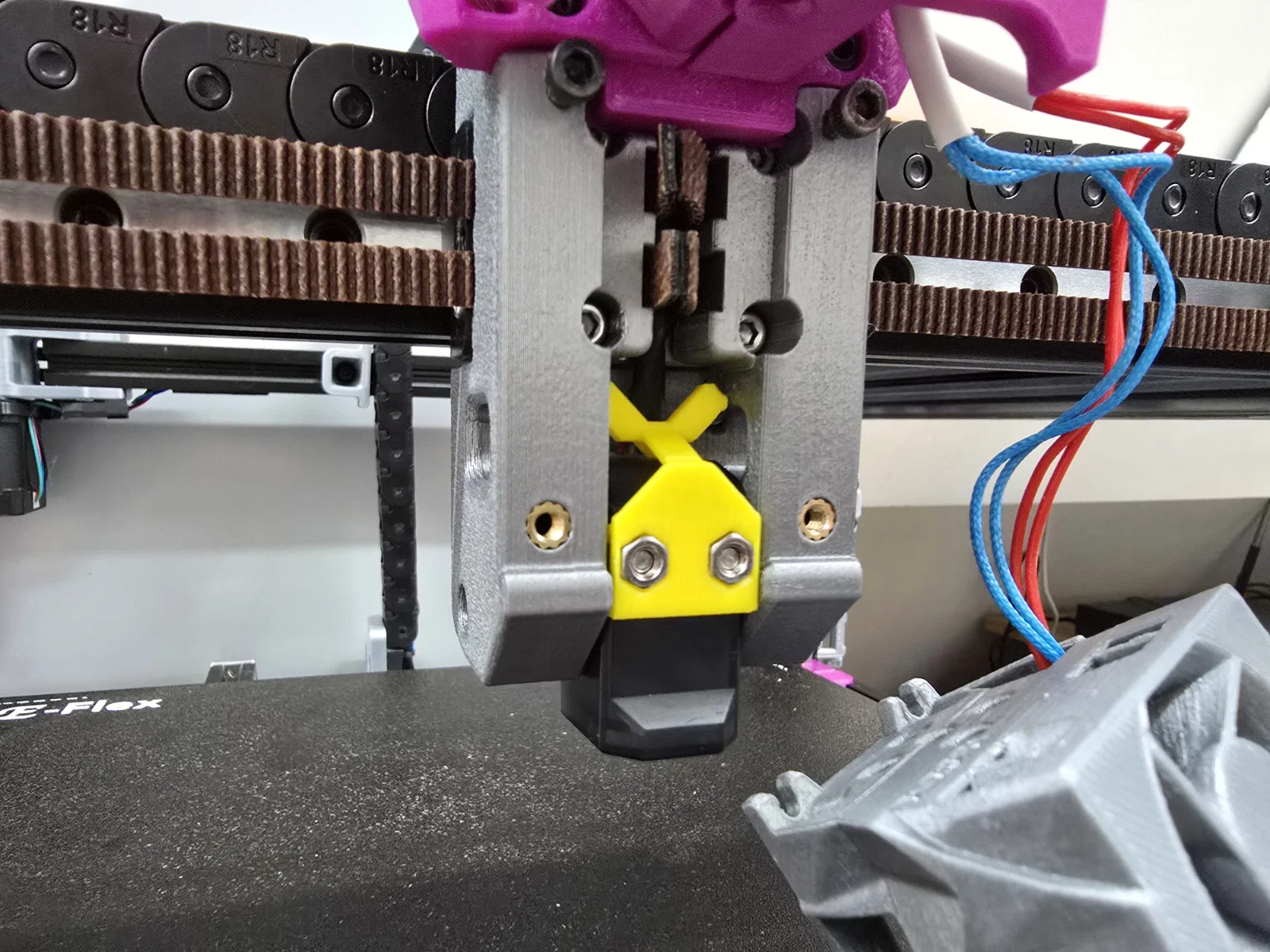

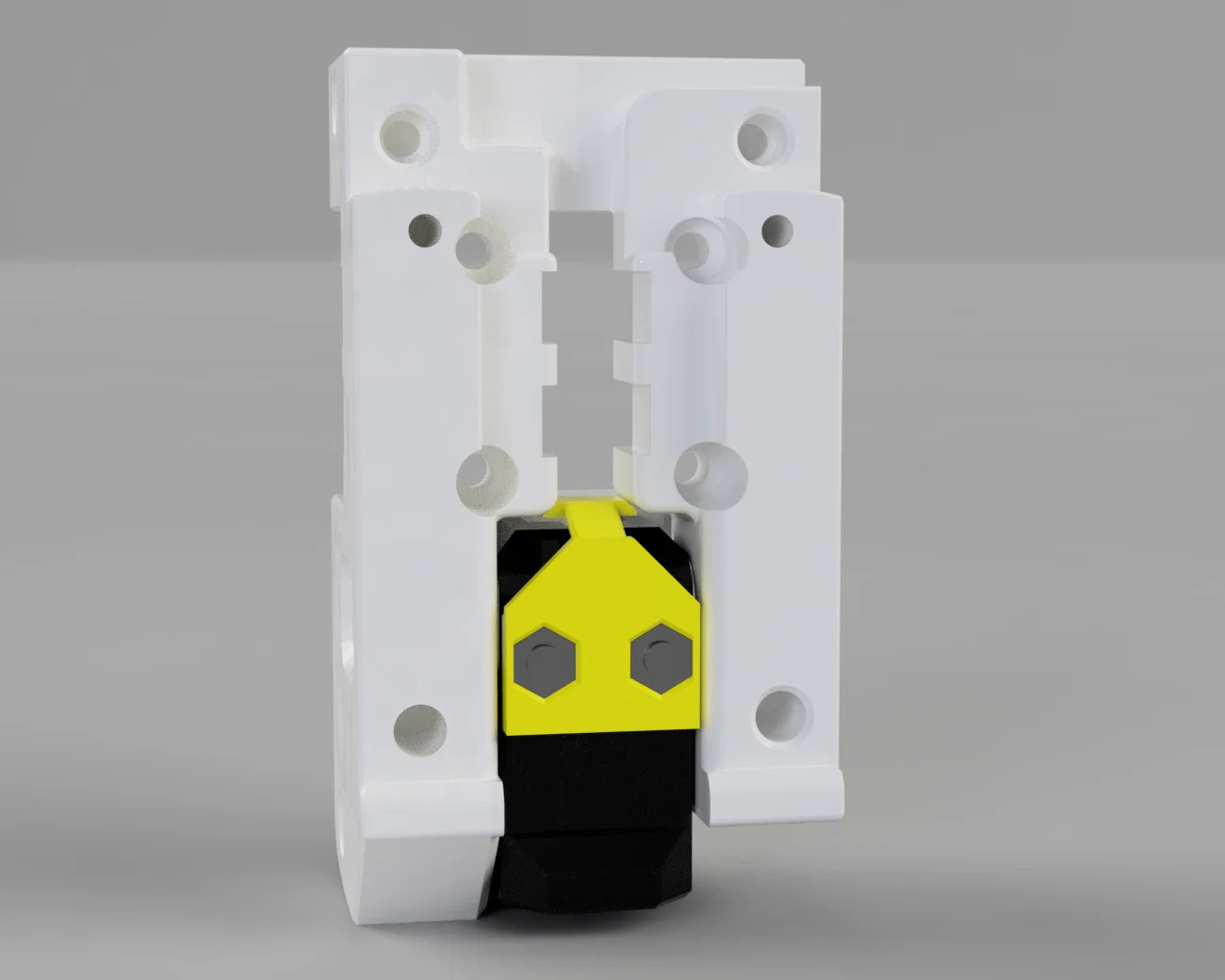

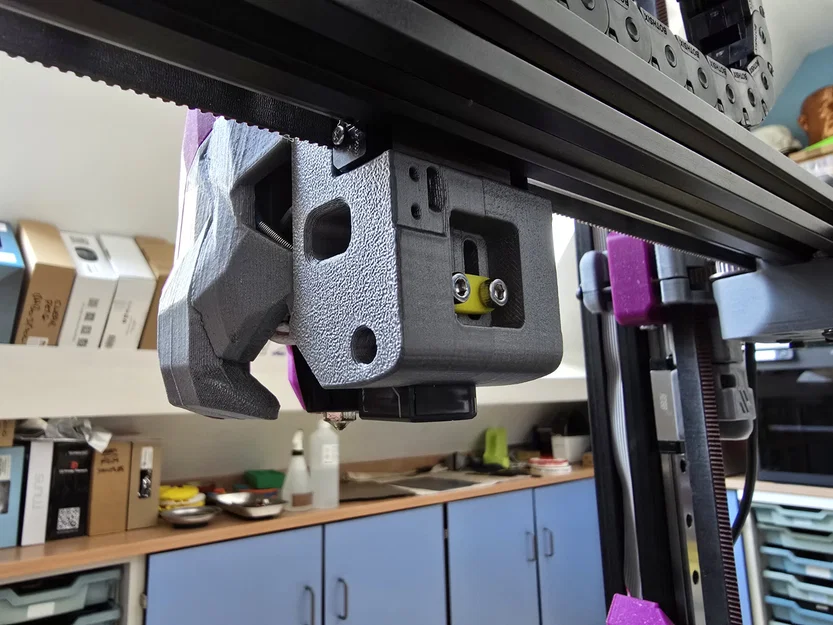

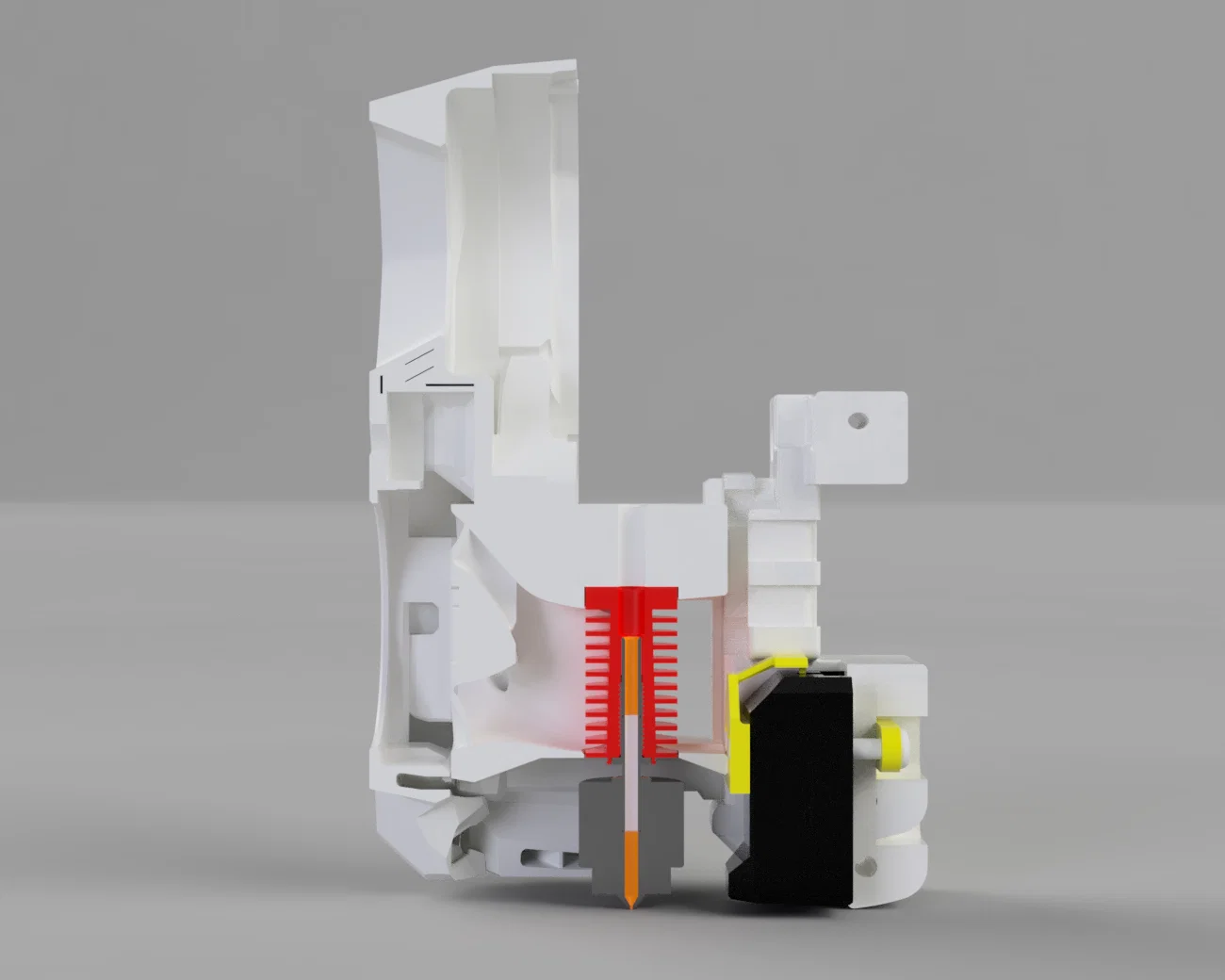

Cái mount nhỏ này đảo chiều kiểu bắt ốc, để 2 con vít M3 x 25mm đi kèm bộ kit được siết từ phía sau, giúp chỉnh mà không cần tháo rời SB. Mount này chủ yếu là một kiểu “nut keeper” để giữ ê-cu nằm đúng vị trí trong lúc chỉnh.

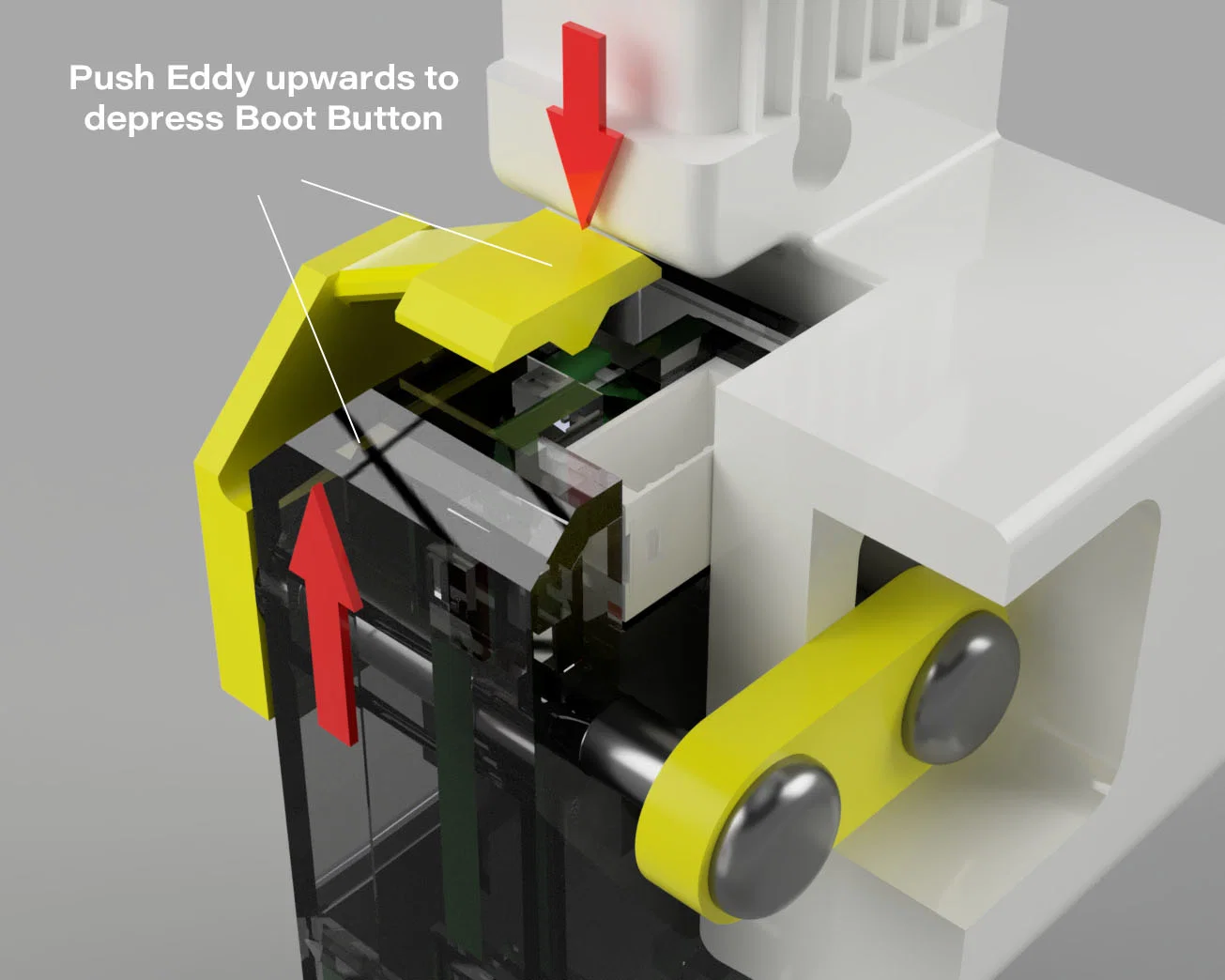

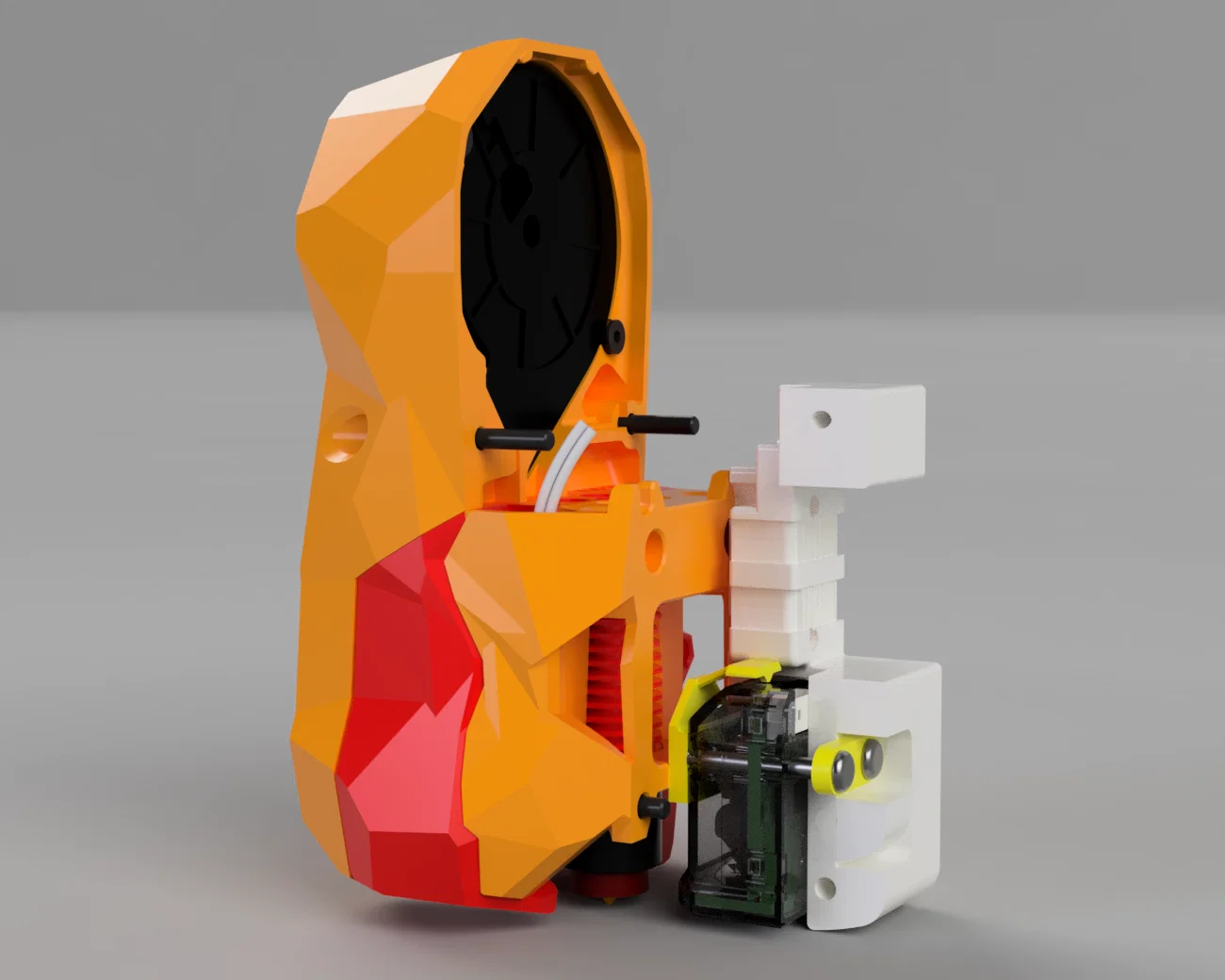

Mình cũng có kèm một cái lever: khi đẩy Eddy lên hết hành trình thì lever sẽ nhấn nút Boot, cho phép flash firmware ngay tại chỗ.

Ngoài số vít có sẵn trong kit, bạn sẽ cần thêm 2 x ê-cu M3 thường (plain nut) để giữ phía trước. Để chắc chắn không bị xê dịch lúc chỉnh, nhỏ một giọt keo 502 (super glue) vào mỗi ổ đặt ê-cu có thể là lựa chọn hợp lý.

Mình đã tích hợp support ở những chỗ cần thiết. Khi in, bạn nên chỉnh lại trong slicer để có hướng đặt tối ưu.

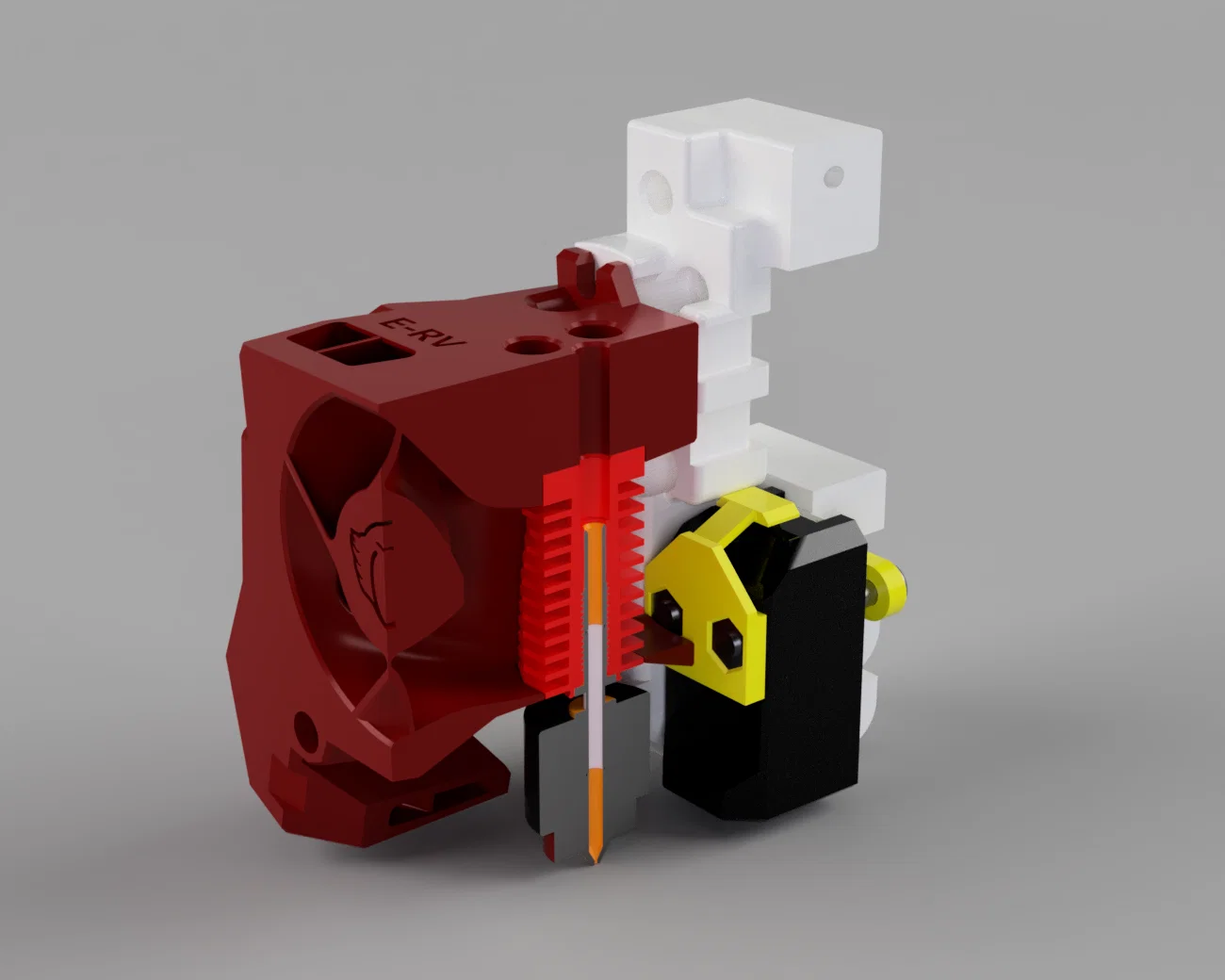

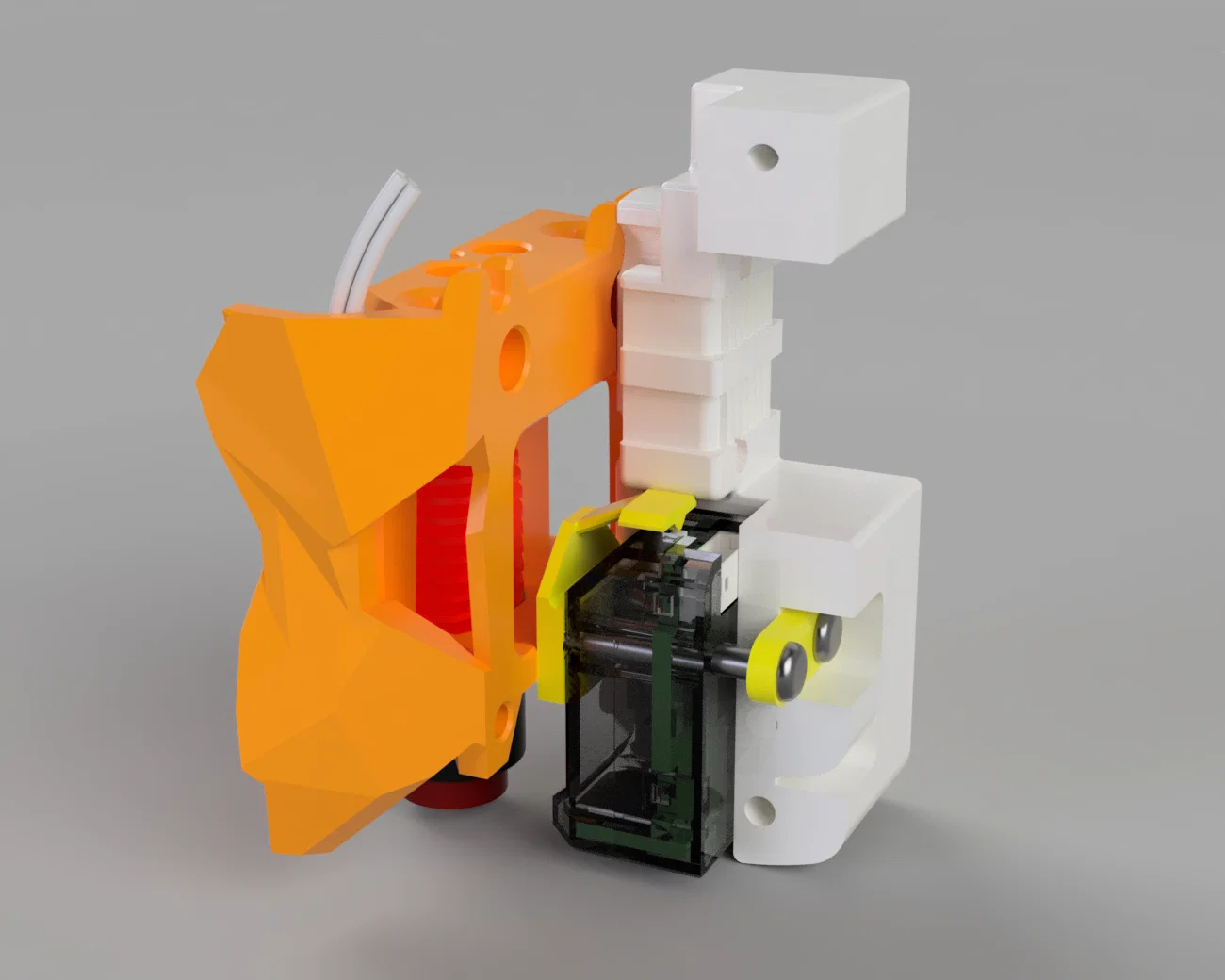

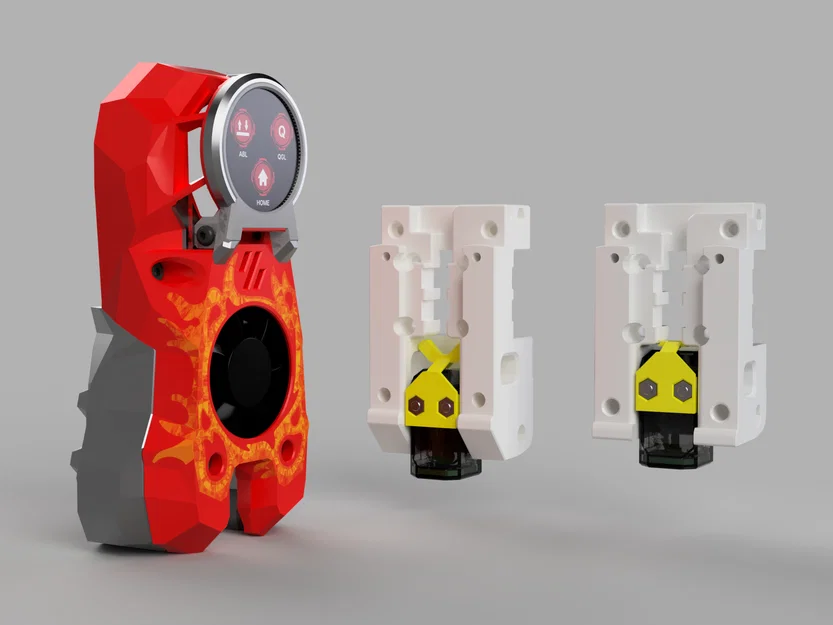

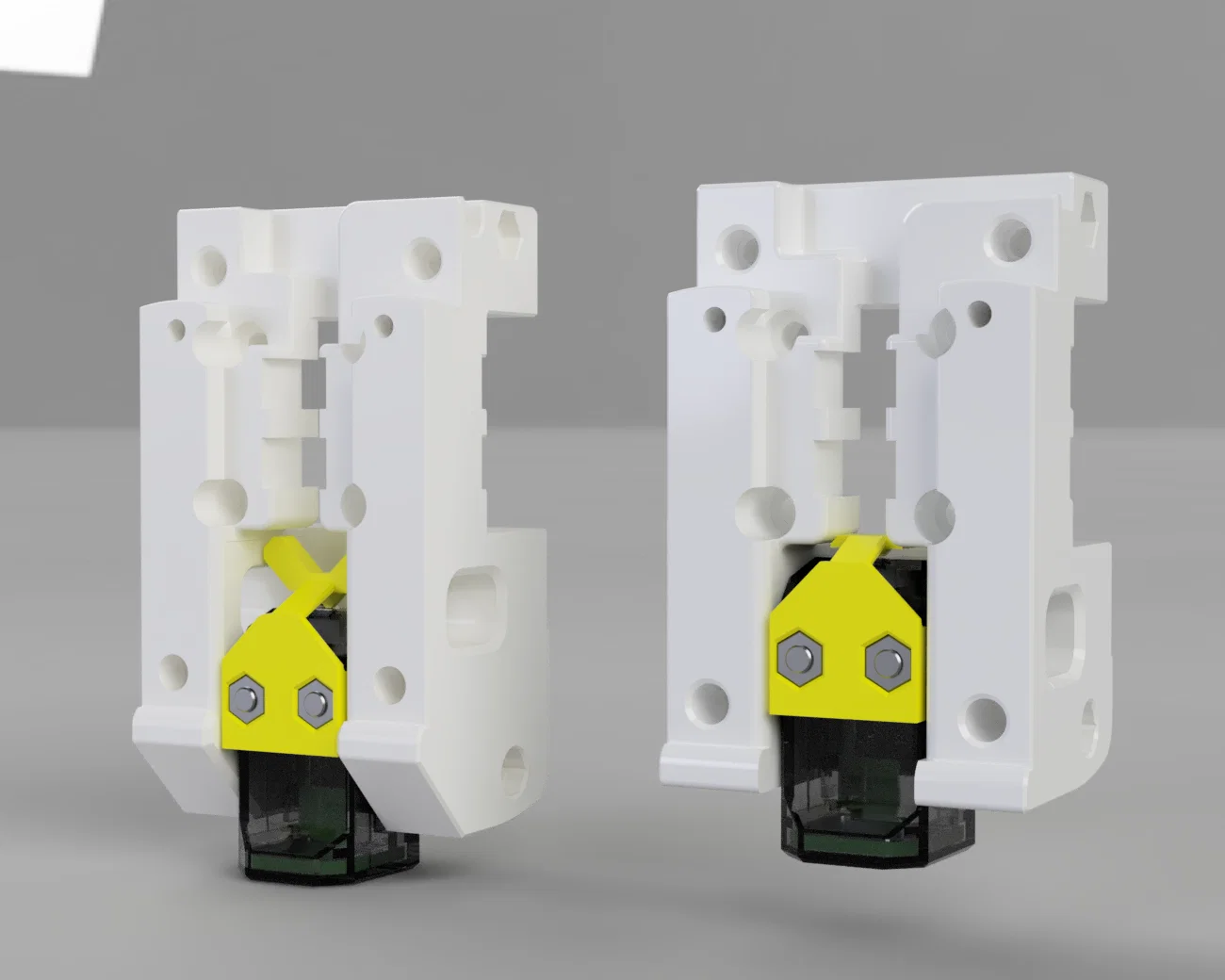

Có bản cho cả stock và bản UHF extended. Bản standard lắp được cho cả hai, nhưng bản UHF sẽ cho phép nhấn nút Boot mà không phải dịch cáp USB quá nhiều.

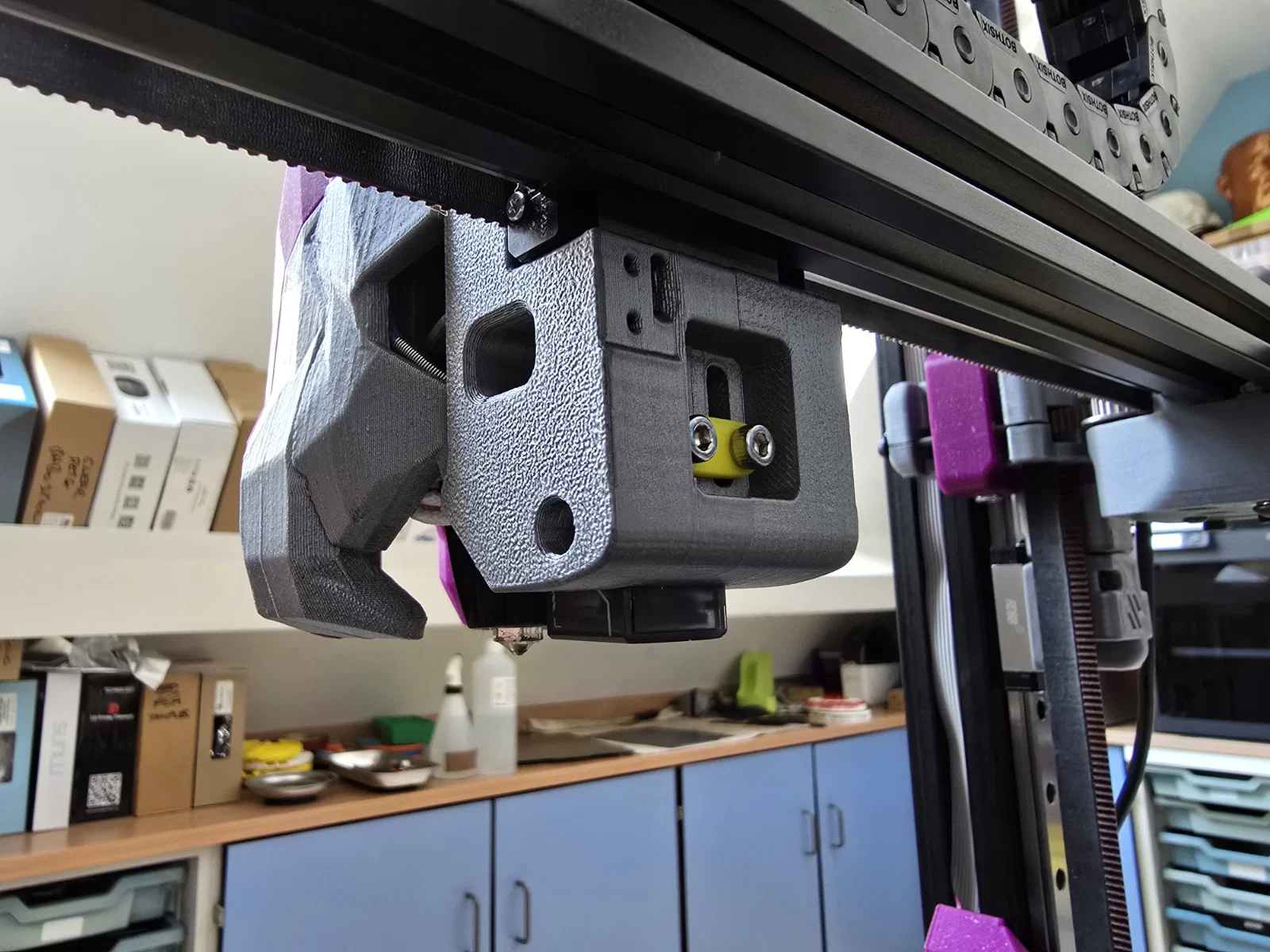

Mình cũng đã upload các mount x carriage bản extended mà mình dùng với Rapido UHF, kèm spacer Z Offset 2–3mm để chỉnh chiều cao probe.

Một bản in tí xíu ~14 phút này có thể tiết kiệm rất nhiều thời gian!

Lưu ý: Mình đã test bản UHF và hoạt động đúng như mong đợi. Tính tới hiện tại mình chưa kiểm chứng bản standard.

Link BTT Eddy Probe: BIGTREETECH Eddy – Biqu Equipment
