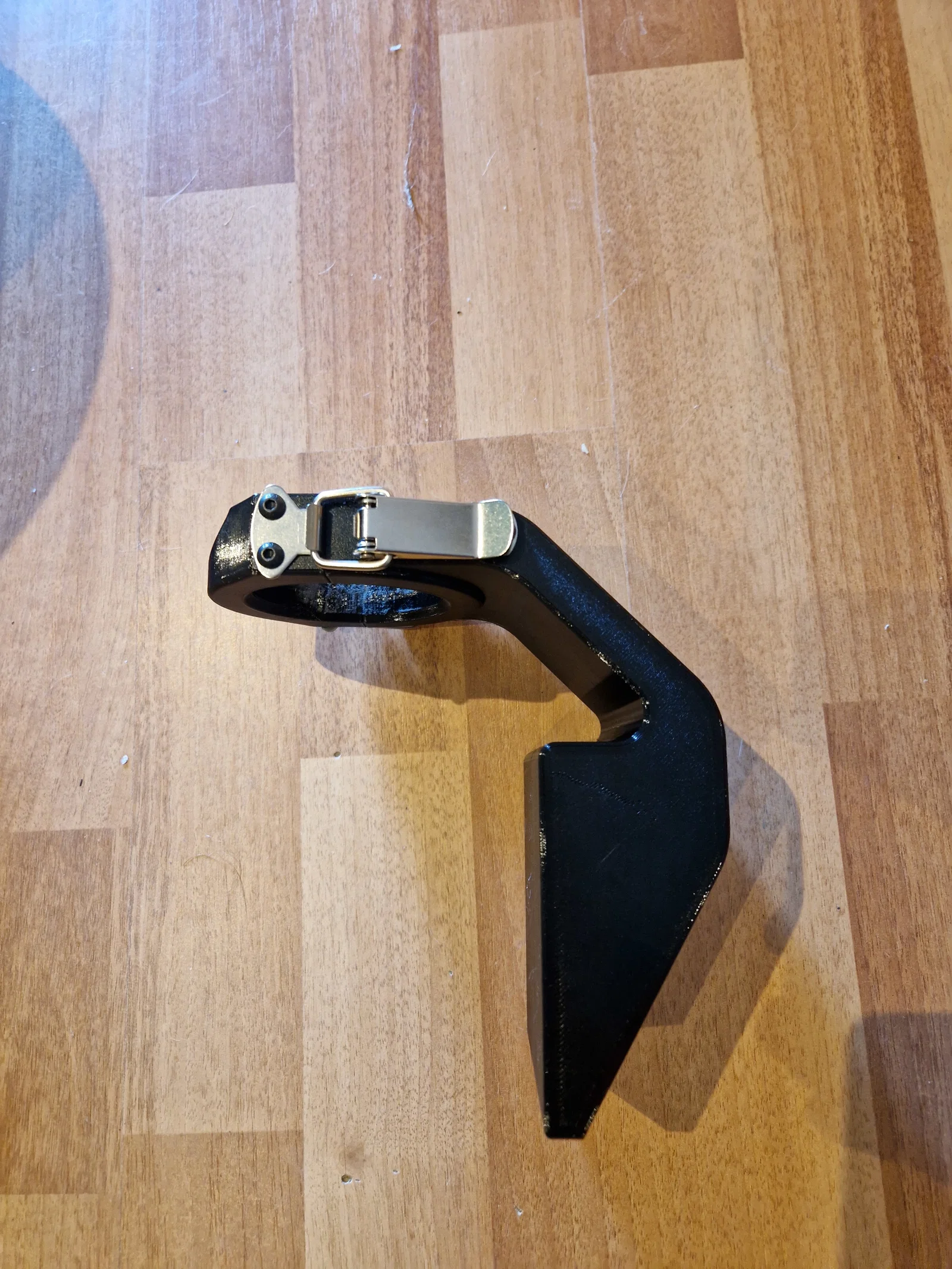

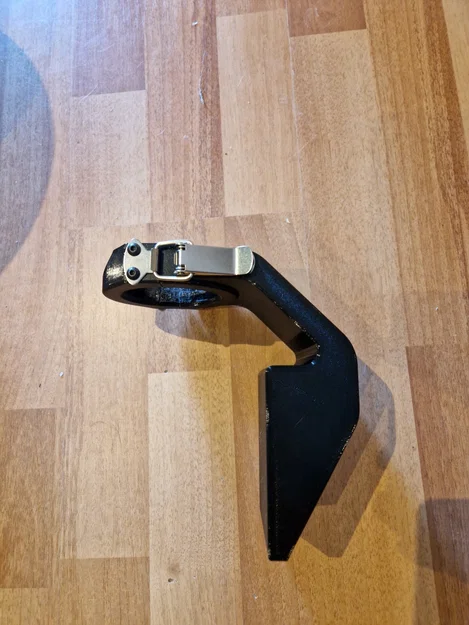

Pát góc 90° cho Mirka Deros (Mirka Deros 90° bracket)
Pát (bracket) giúp chà nhám góc 90° bằng máy Mirka Deros (ví dụ 650CV), dùng được cho cả đế chà 125mm và 150mm. Có kèm file Fusion360 .f3d và file .step, cùng danh sách phần cứng và thông số in PETG.
Mô tả

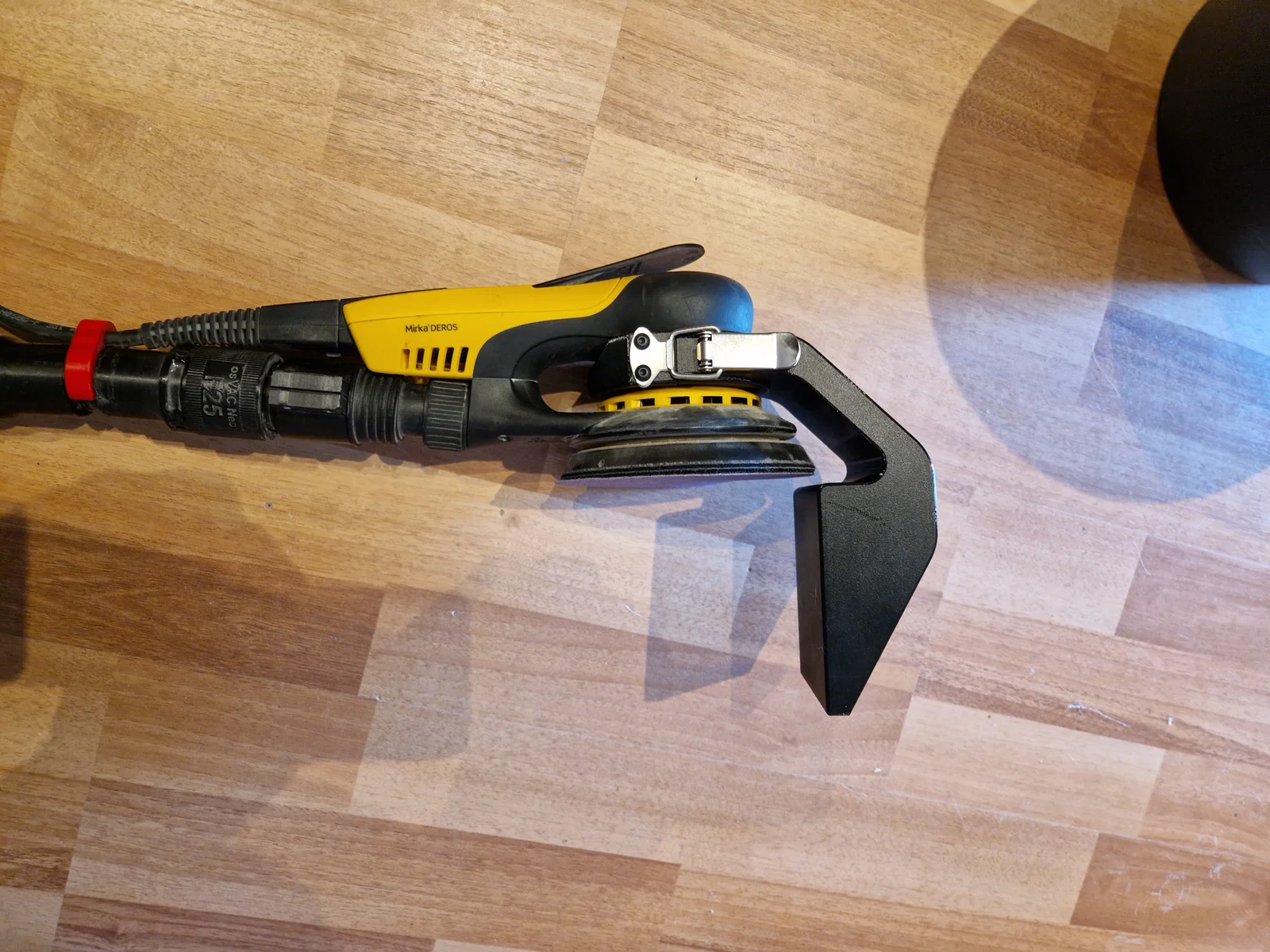

Mình đang tìm cách để chà nhám góc 90° với con Mirka Deros 650CV của mình. Thấy trên Etsy có bán một món giá €20 nên mình quyết định tự thiết kế luôn.
Món này dùng được với cả đế chà nhám 125mm và 150mm. Mình có đính kèm cả file Fusion360 .f3d lẫn file .step.
Phần cứng sử dụng
-
8 x ốc M4 đầu chìm 8 x 8mm
-
8 x insert Rothex 4mm (dài 8mm)
-
Khóa gài (locking clips) 76*27mm (ví dụ)
-
Khoảng cách lỗ phần tab: 14mm
-
Khoảng cách lỗ phần clip: 25mm
-
Thiết lập in (Print settings):
-
PETG
-
Support
-
Walls: 4
-
Infill: 25%

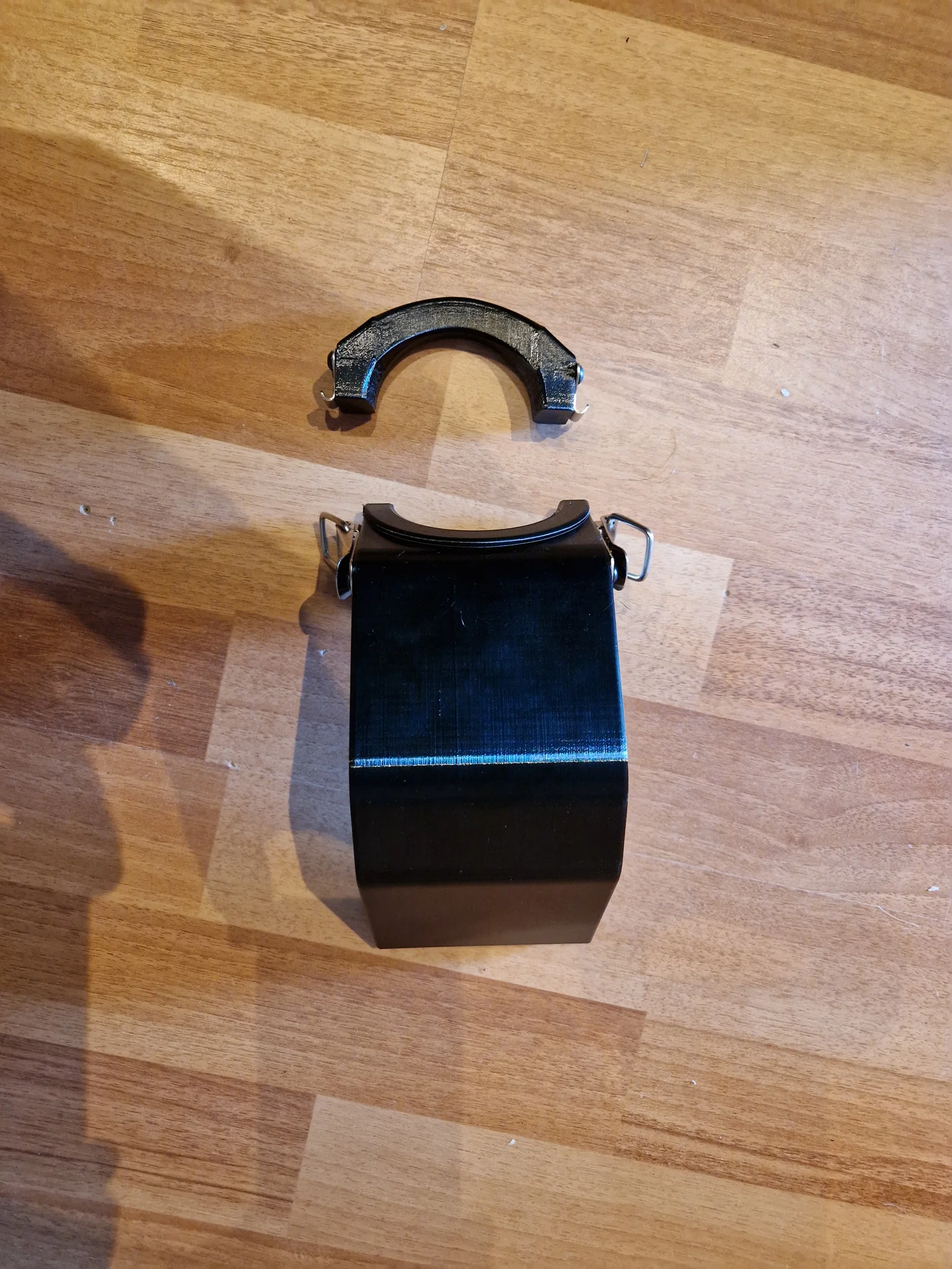

Mình in cả hai món theo kiểu đặt nghiêng hông để bề mặt hoàn thiện nhìn đồng bộ, nhưng phần này bạn tùy chỉnh theo ý bạn là được.
