Bản Mod Động Cơ DC cho V-Spooler 1.0

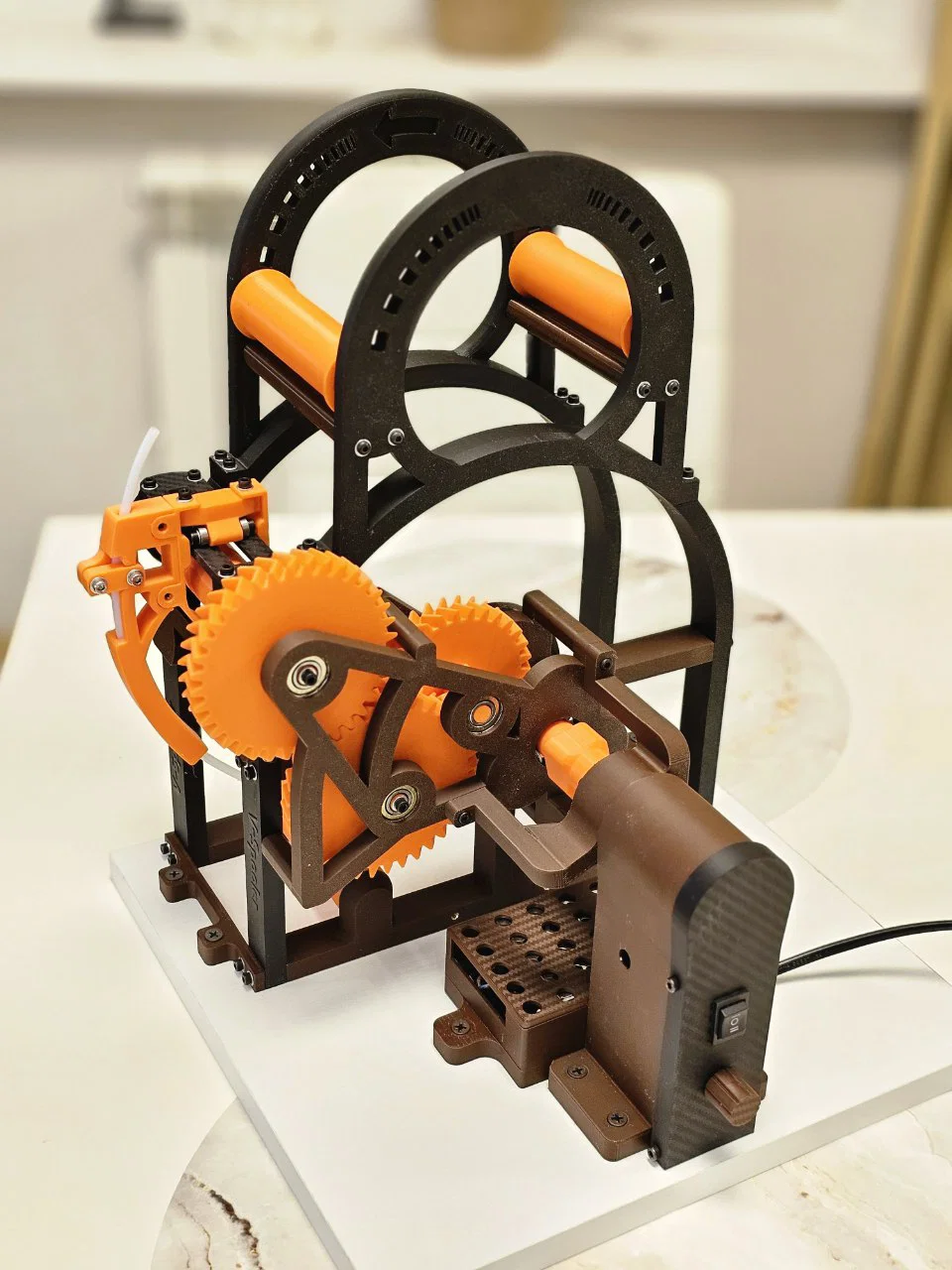

Mod động cơ DC tương thích V-Spooler 1.0 bản mới nhất. Dùng motor ZGA37RG 12V 150rpm và nguồn Mean Well RS-25-12, có case đặt nguồn, adapter nối trục/gear và vài chi tiết khoan lỗ để lắp dễ, chạy ổn định.
Mô tả
Mình đã chỉnh để có thể dùng DC Motor Mod với phiên bản mới nhất của V-Spooler 1.0.
Những motor mod đã đăng trước đó không tương thích, nên mình phải thay đổi một số chỗ.
✔ Mình dùng motor rẻ nhất ZGA37RG trên Aliexpress (https://aliexpress.ru/item/32587420240.html?spm=a2g2w.orderdetail.0.0.4ecc4aa6JsgZbt&sku_id=12000025482130554): 12 volts, 150rpm.
Thực tế thì công suất và lực xoắn (torque) của motor này dư xài, cuộn spool quay rất mượt.

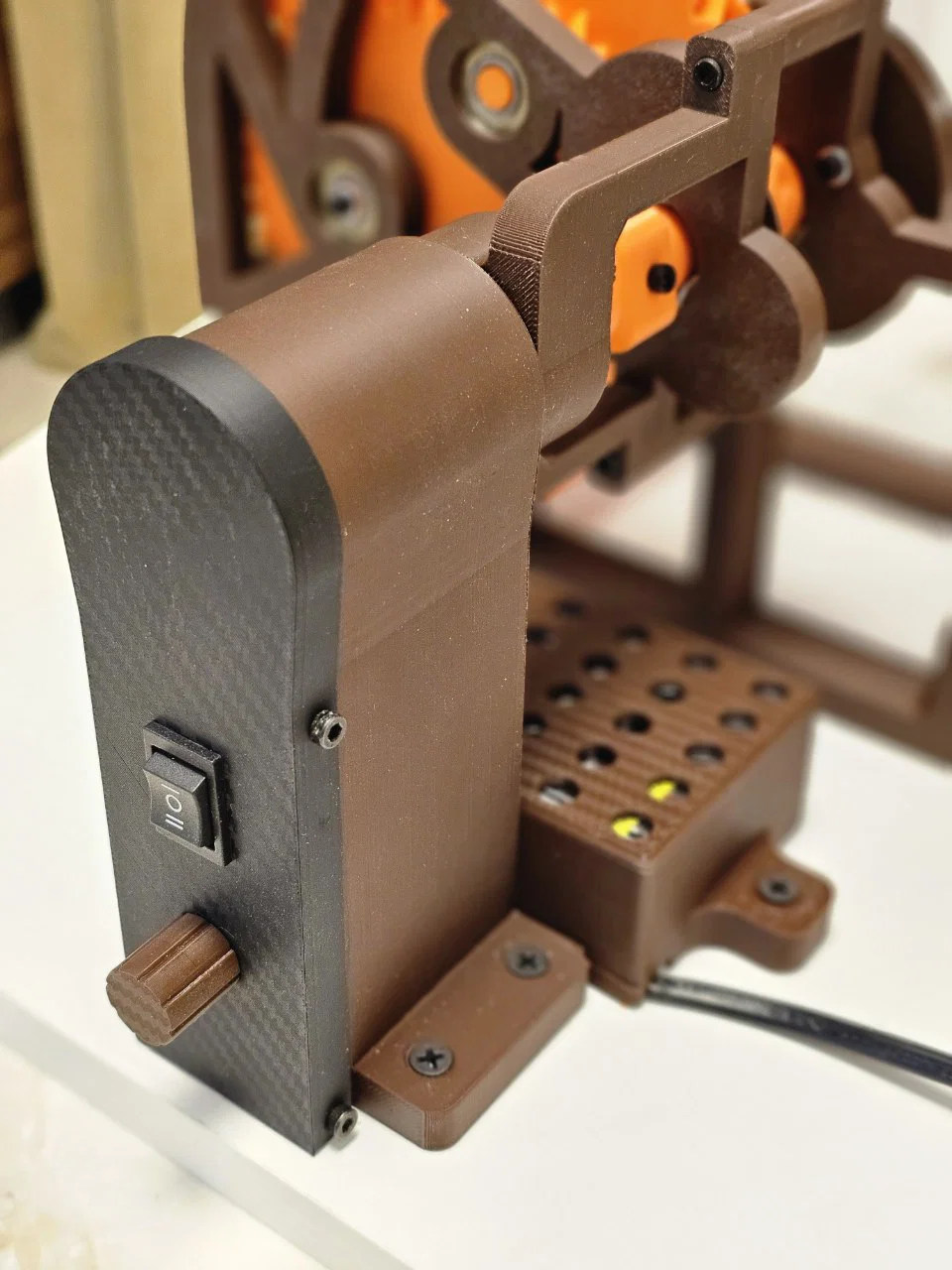

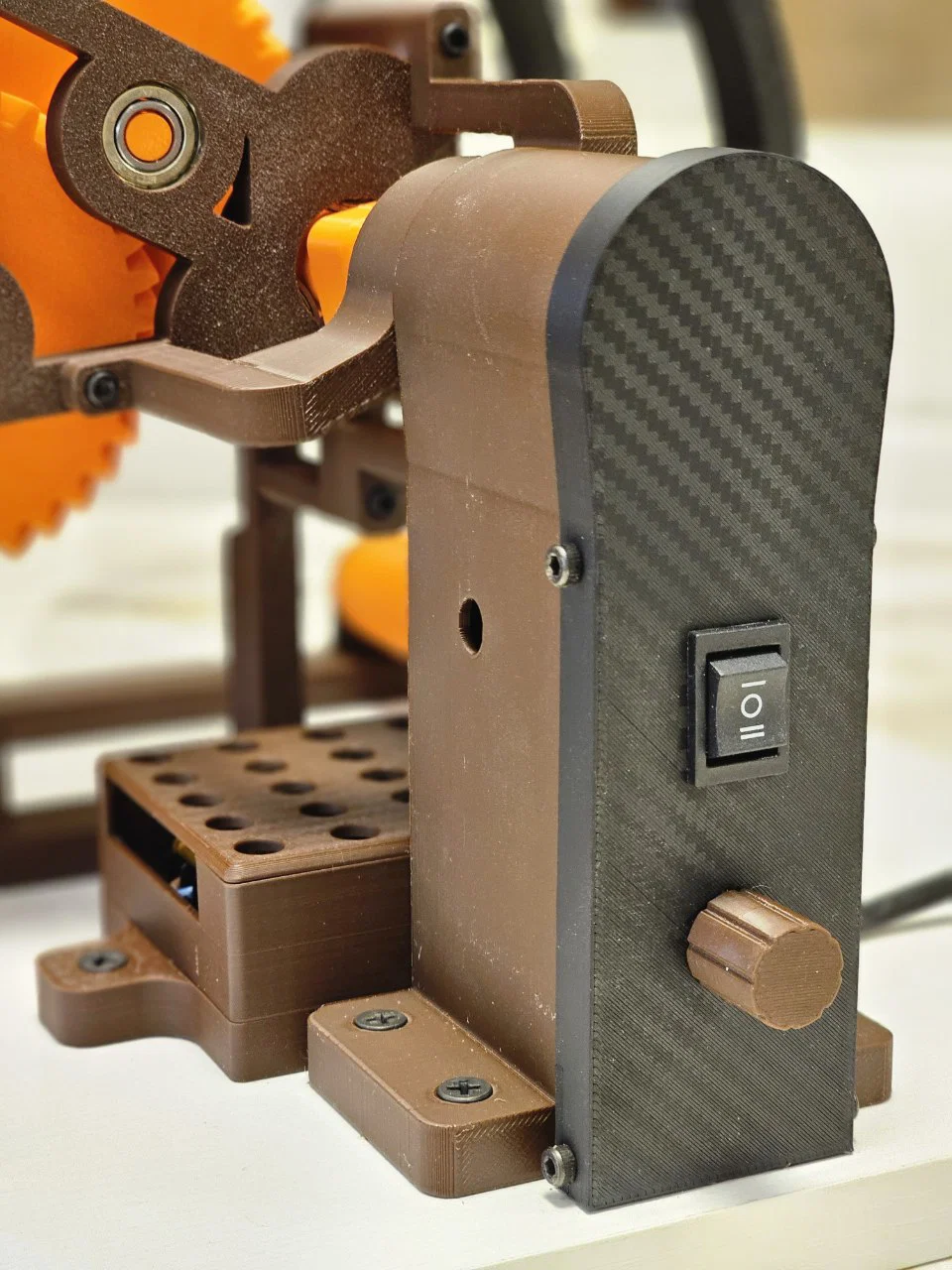

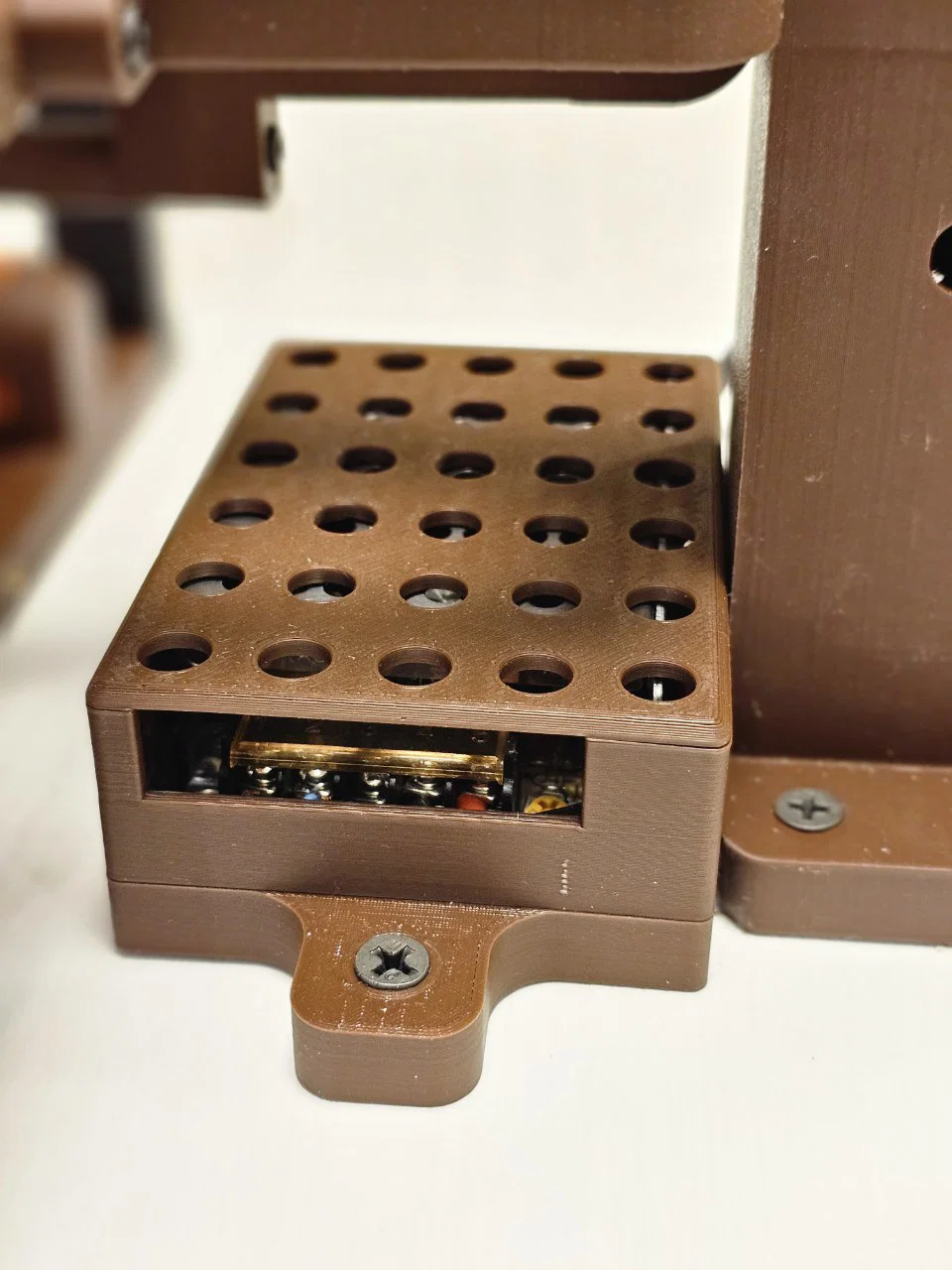

✔ Mình cũng dùng bộ nguồn Mean Well RS-25-12 (https://aliexpress.ru/item/4000508207207.html?sku_id=12000033333882170&spm=a2g2w.productlist.search_results.0.7f541198v0ZNcE), và mình làm một cái vỏ riêng để đặt nó gần bên.

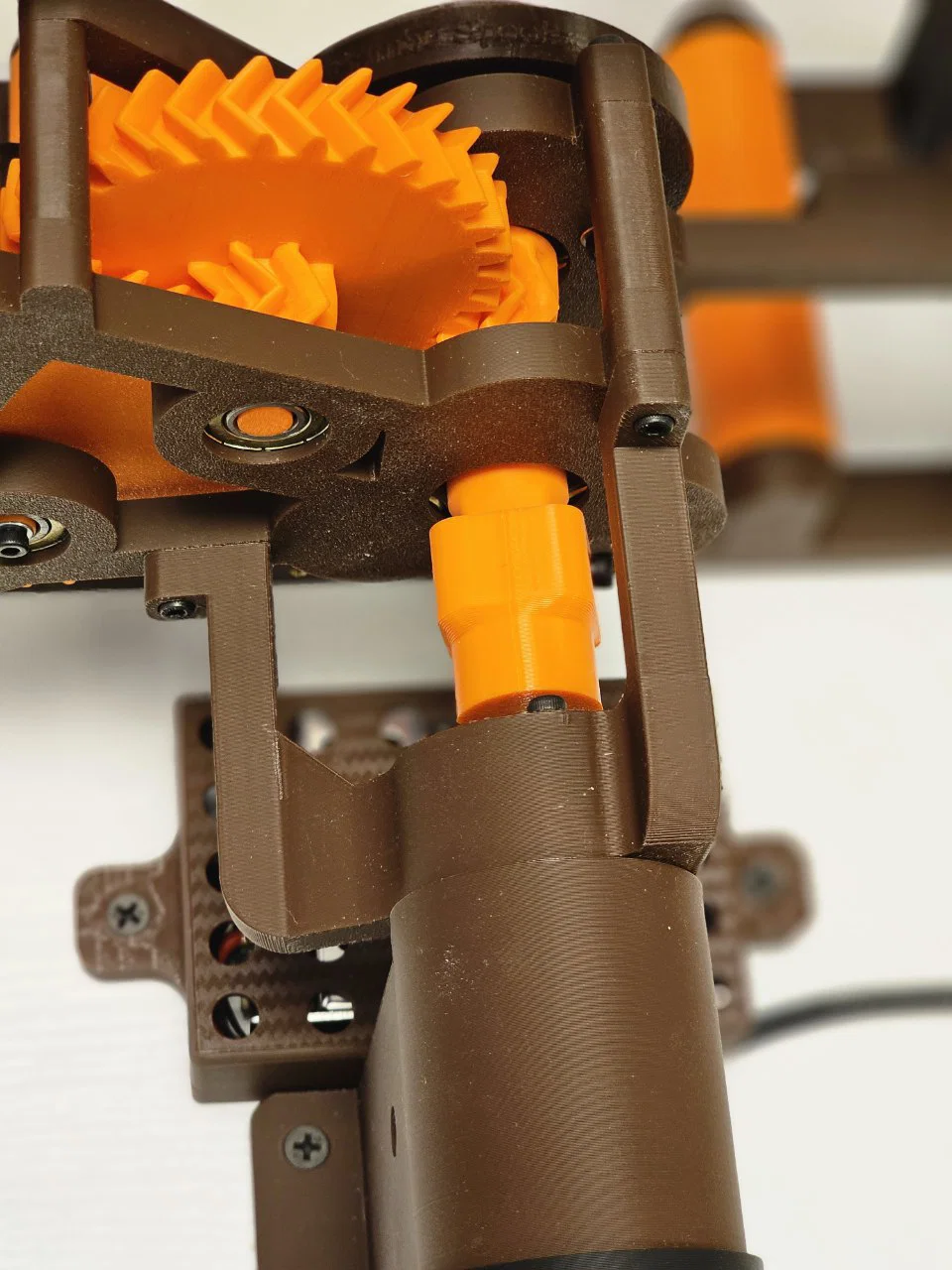

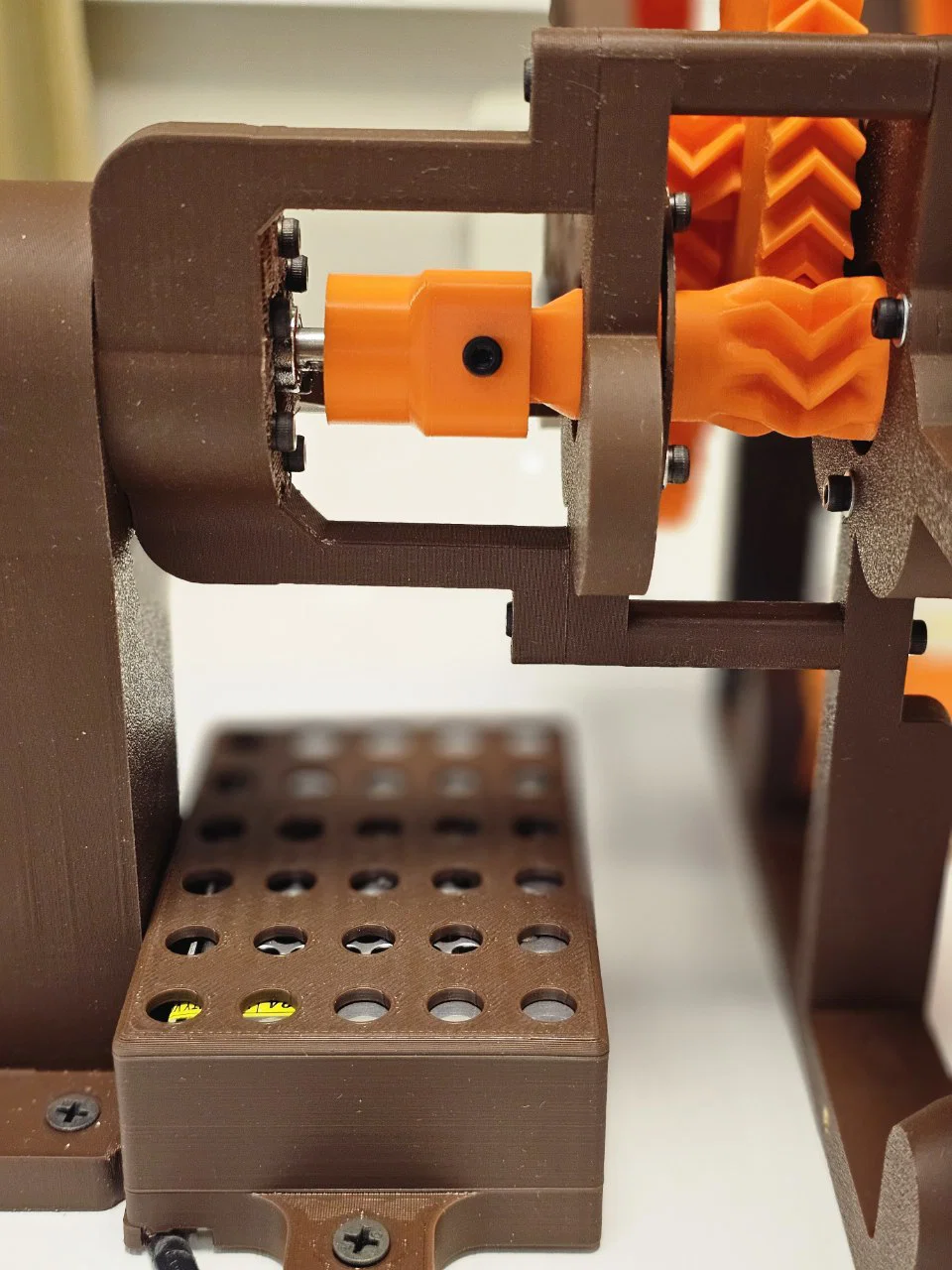

✔ Để nối motor với drive axel và gear, mình làm một adapter riêng (khuyến nghị in 100% infill để đảm bảo độ bền).

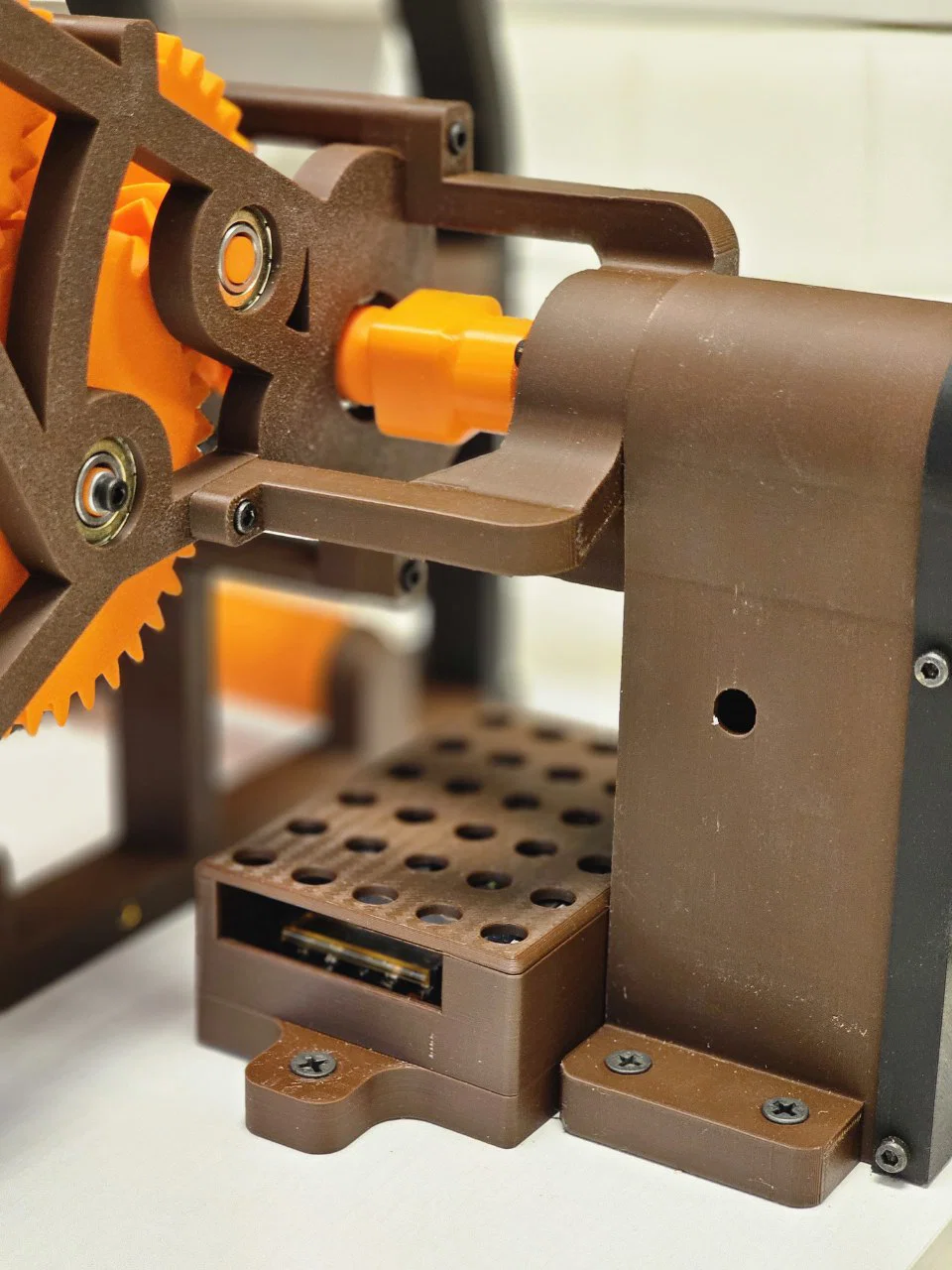

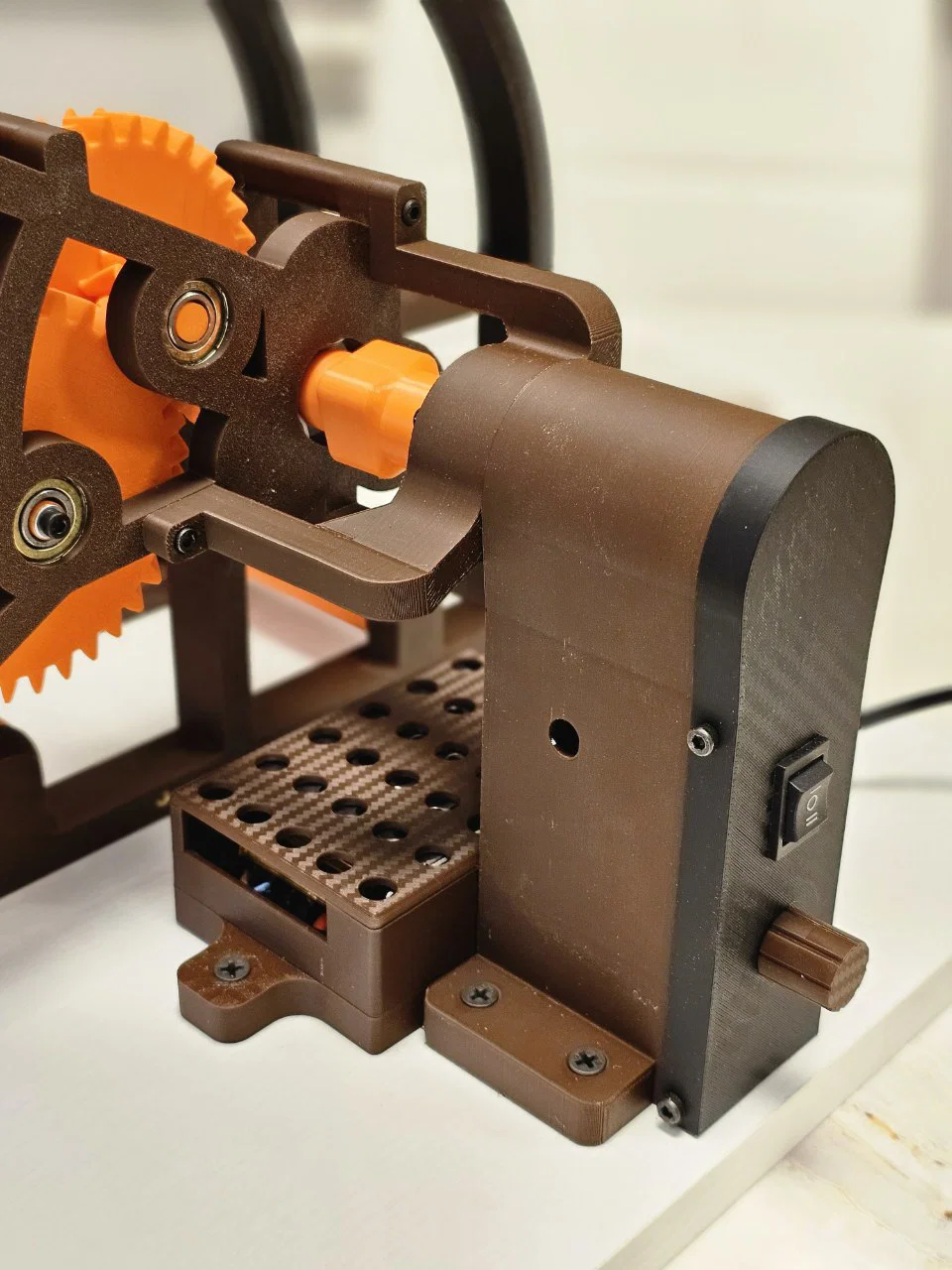

✔ Tất cả các part của V-Spooler 1.0 giữ nguyên, ngoại trừ Motor Gearbox Cover — mình khoan/thêm một vài lỗ để có thể bắt motor holder vào đó.
✔ Mình cũng đính kèm bản chỉnh sửa của Brace Rear Bottom — mình thêm các lỗ để bắt V-Spooler lên một tấm board.

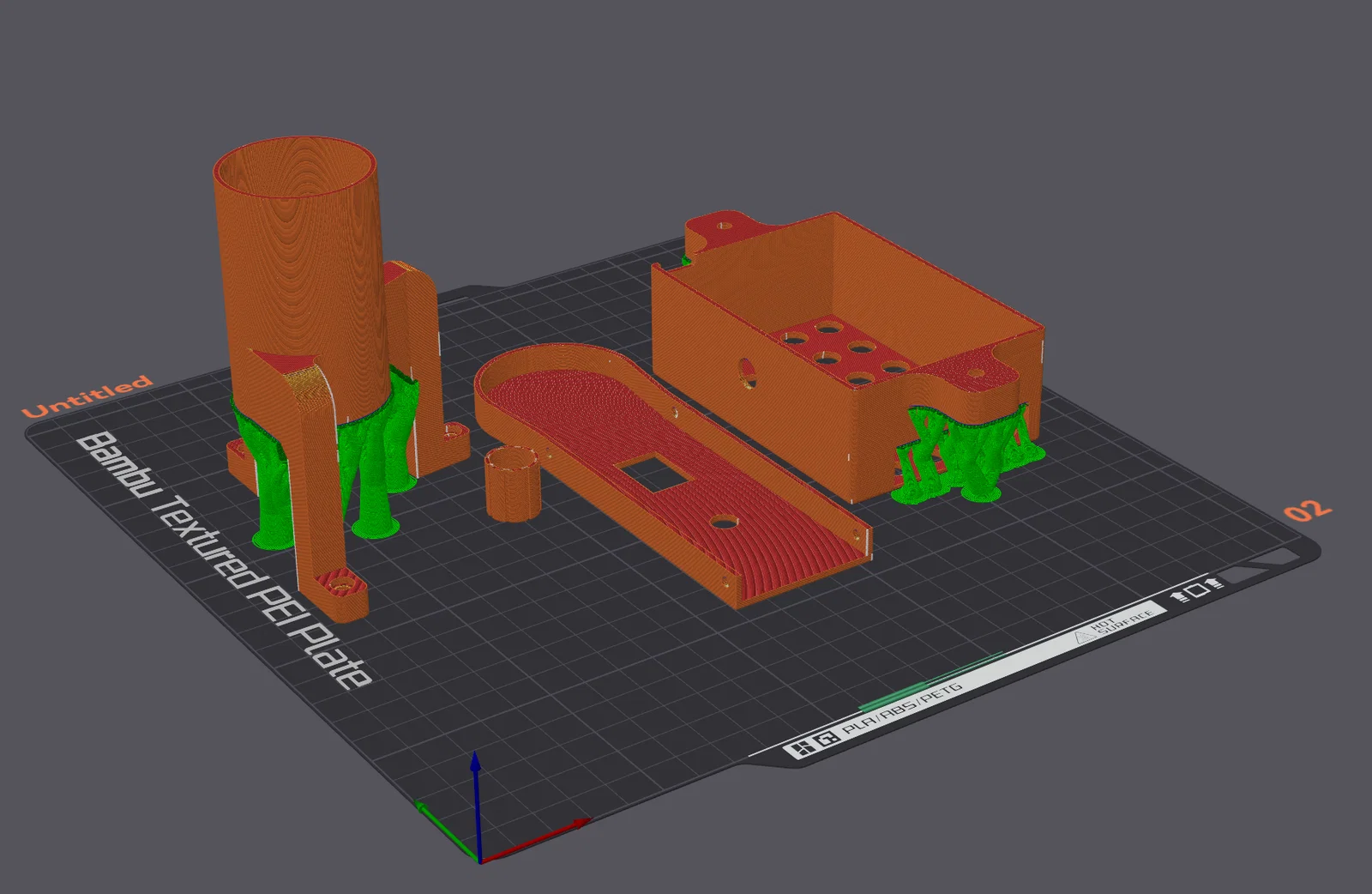

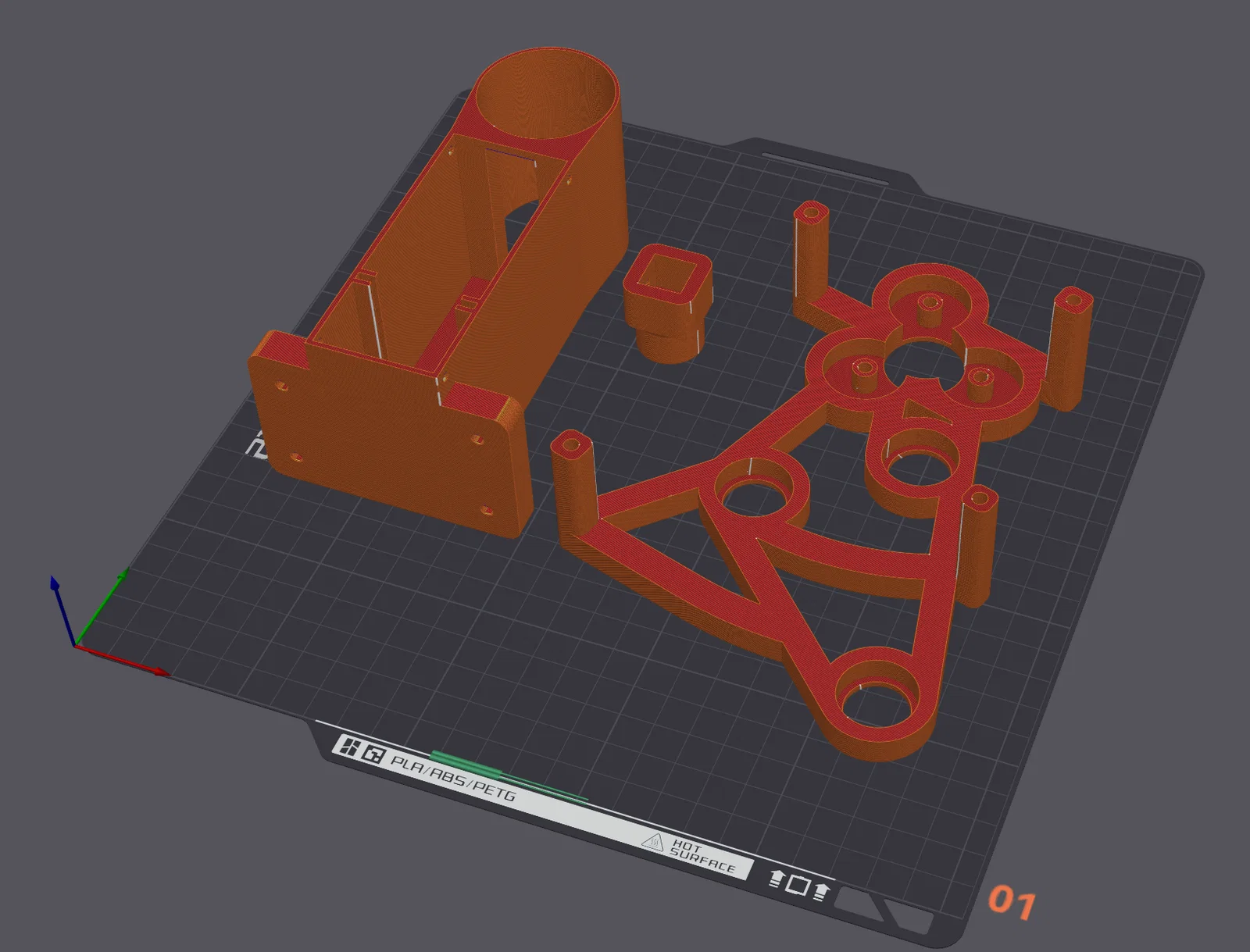

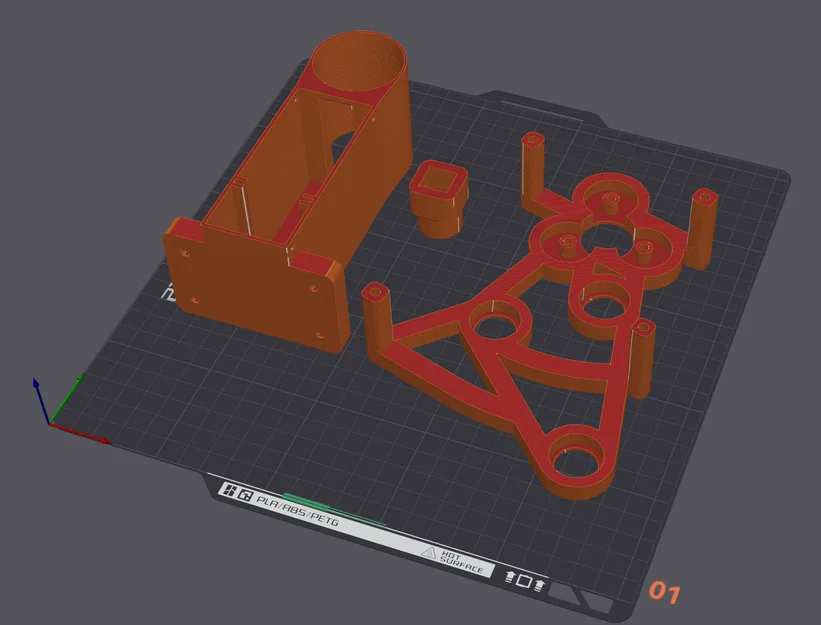

Cách in:
Vật liệu: bất kỳ vật liệu nào đủ bền (mình làm bằng PLA)
Chiều cao lớp: 0.2mm
Số vách (walls): 3
Số lớp đáy: 4
Số lớp mặt trên: 4
Infill: 30% cho tất cả part và 100% cho adapter

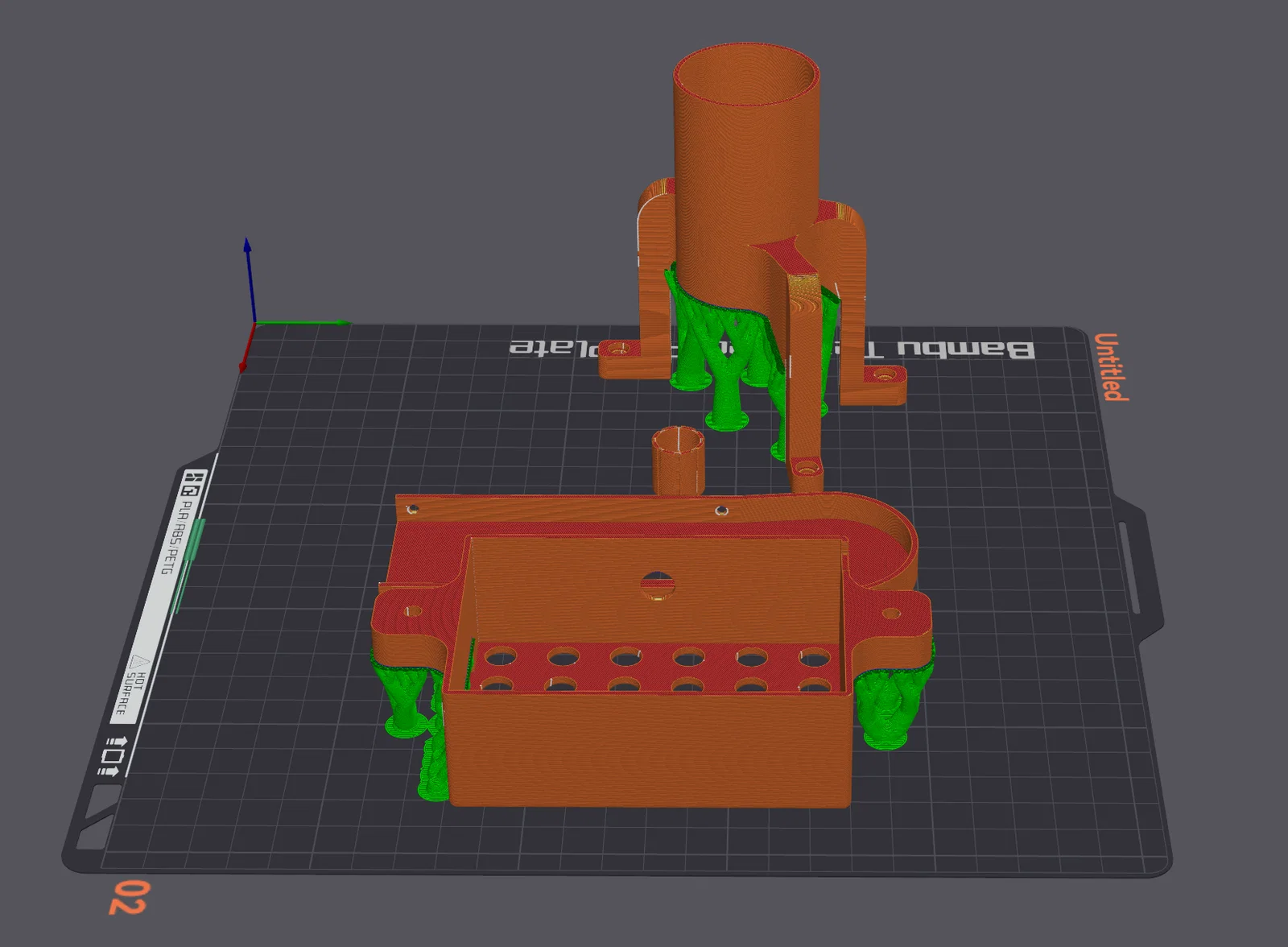

Supports: cần cho vỏ bộ nguồn (Power Supply case) và Motor Mount
Brim: không cần
