Giá treo xe đạp lên tường (Bike Wall Mount)

Tác giả PrintWorx3D

Lượt tải
341
Lượt thích
61
Lượt coi
3.741

File 2 3,8 MB

  • wall_bracket_1776657233.stlSTL · 89,7 KB
  • contact_surface_1776657233.stlSTL · 3,8 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

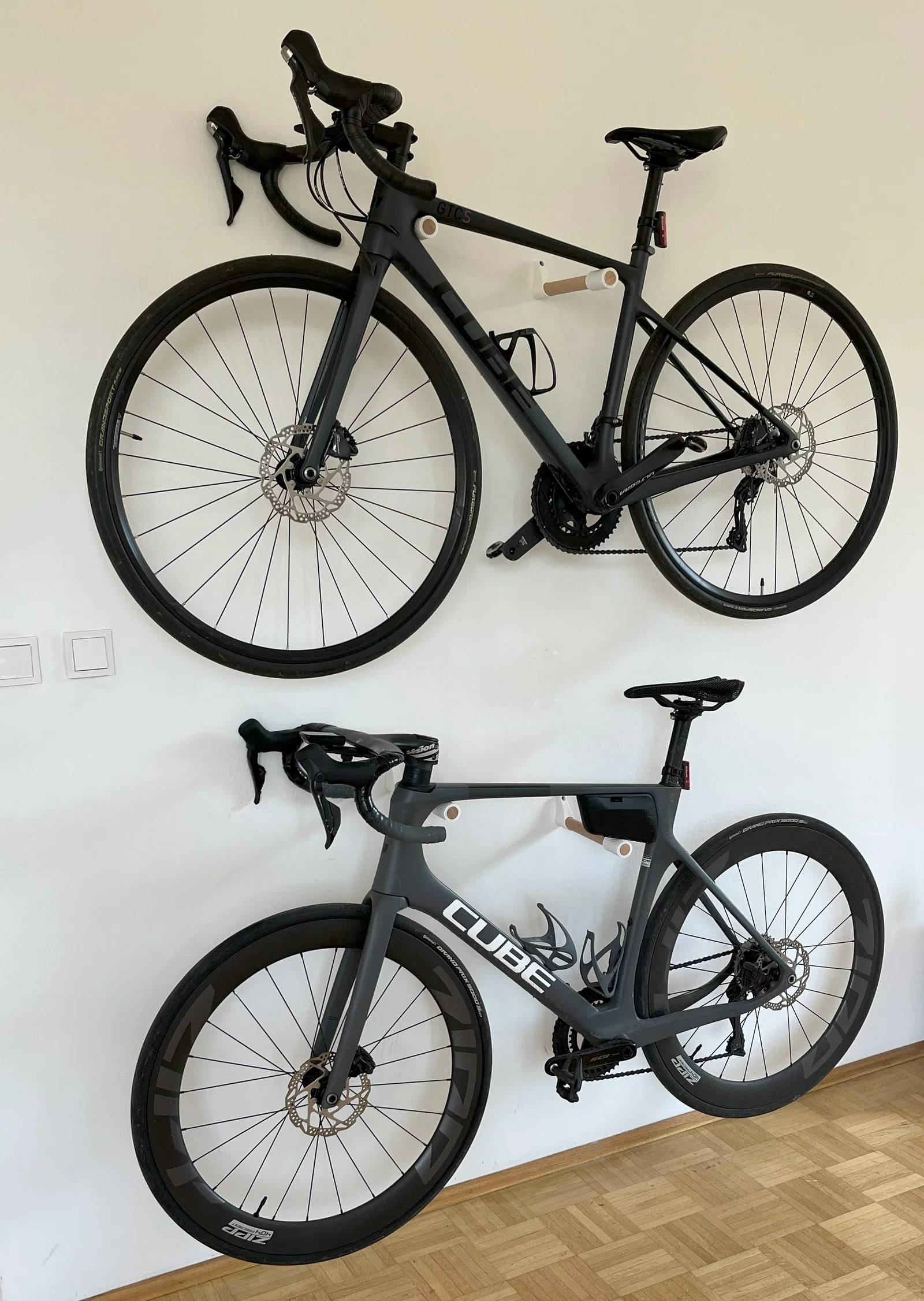

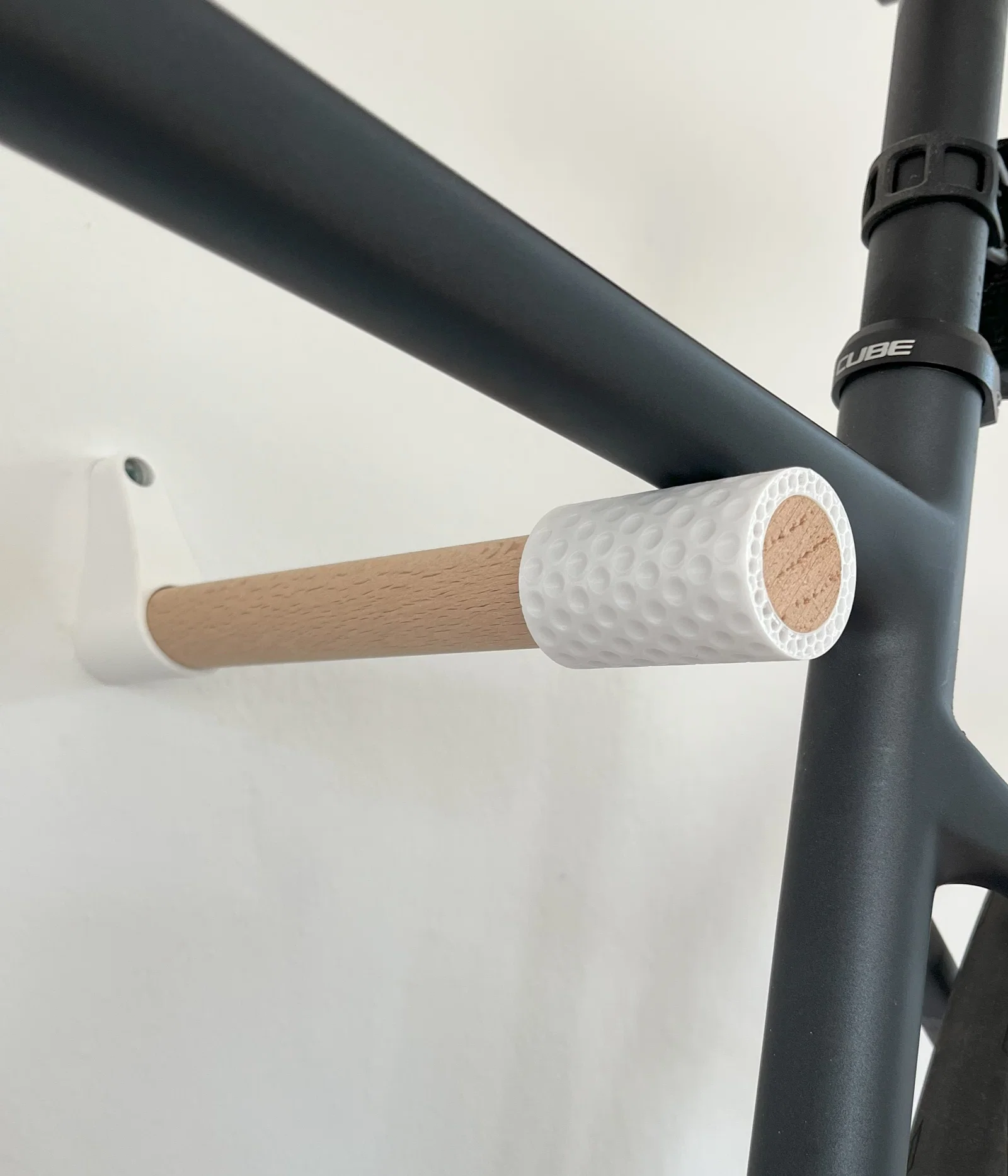

Bộ treo xe đạp trong nhà này có thiết kế gọn gàng, tiện dụng, giúp giữ chắc xe của bạn và đồng thời thêm chút phong cách tối giản cho không gian. Bộ treo gồm 3 phần chính: một thanh gỗ (wooden rod) cứng cáp, một wall bracket bền chắc, và một bề mặt tiếp xúc mềm để bảo vệ xe khỏi trầy xước. Lắp đặt khá đơn giản, chỉ cần một dowel và một con vít.

Wall bracket

Wall bracket nên được in với 4 perimeters và infill 80%. Lỗ bắt vít có đường kính 5.3 mm (~ 0.21 inch) và phù hợp với đầu vít countersunk.

Contact surface

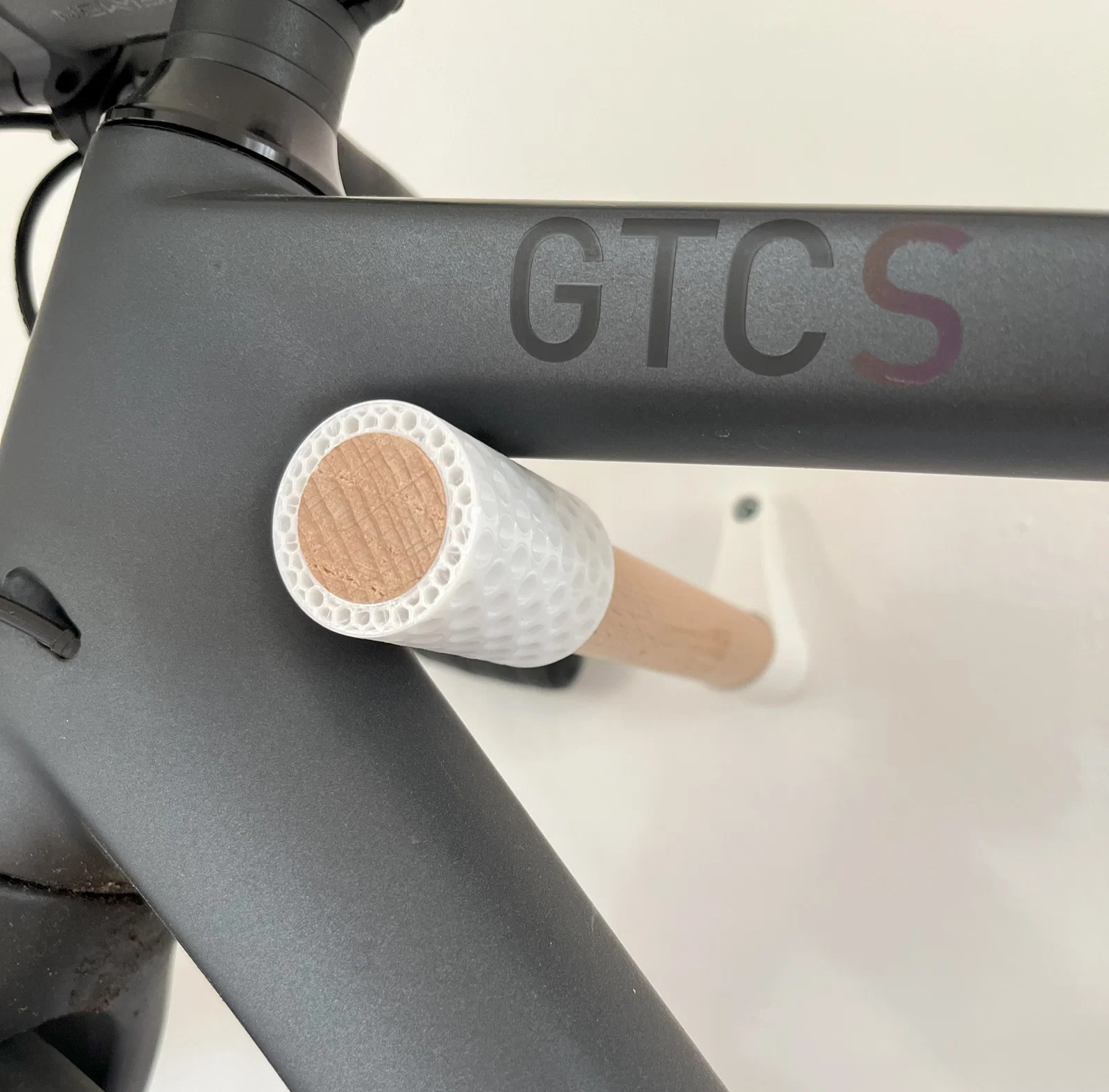

Để đảm bảo kẹp xe êm nhưng vẫn chắc, khuyến nghị in phần contact surface bằng vật liệu dẻo như TPU. Để ra hiệu ứng honey comb, bạn cần đặt top và bottom layers về 0 và đổi infill pattern sang honey comb (hoặc kiểu khác tùy bạn).

Wooden rod

Thanh gỗ nên có đường kính 25 mm (~1 inch) và dài 25 cm (~ 10 inch). Lưu ý: kích thước bên trong của cả wall mount và contact surface nên được chỉnh lại để phù hợp dung sai (tolerance) của máy in 3D và kích thước thực tế của thanh gỗ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
3,8 MB
File lớn nhất
3,8 MB
