Cữ góc Workbench cho gỗ 2x4 (2x4 Workbench Corner Brace)

Mình mới dọn qua một xưởng mới, đang đóng vài cái bàn workbench đơn giản bằng gỗ 2x4 và OSB. Trước giờ mình làm kiểu này rồi, không quá khó, nhưng lúc nào cũng mất công canh cho thẳng hàng và vuông góc hết. Tình cờ mình thấy mấy bộ kit lắp workbench bán online giá $45.00 USD. Trong đó có 8 cái corner brace, chỉ cần trượt gỗ 2x4 vô là ráp cái rụp, mọi thứ đơn giản hẳn. Mỗi kit cho phép ráp được 1 cái workbench có thêm kệ bên dưới.

Vậy nên, đương nhiên mình nghĩ thử coi có bản replica nào online không. Mình có tìm được một mẫu, nhưng mình không ưng lắm.

• Mình in 8 cái rồi mới phát hiện là phải lật model cho một nửa số lần in. Trên trang không hề ghi chỗ này.
  • Lý do là model bị hở một bên. Mình hiểu quyết định thiết kế để né overhang và bridge, nhưng nó làm cái model hơi phiền.
  • Model mỏng, lúc bắt vít vô gỗ thì bị flex.
  • Kích thước phần nhét gỗ 2x4 hơi “rộng tay”, nên fit bị lỏng. Cộng thêm phần hở bên hông nên phải canh/giữ cho vuông góc kỹ hơn trước khi bắt vít.
  • Bề mặt ngoài có đầu nhọn, tựa người vào khi làm việc thì không thoải mái.
  • Lỗ vít đặt quá sát đầu thanh gỗ. Mình bị nứt vài thanh khi bắt vít.

Vậy là mình làm đúng kiểu mình hay làm khi muốn ngon hơn: mình trả tiền mua một model thiết kế chuyên nghiệp, lấy thước cặp (calipers) ra đo, rồi bắt tay vô làm.

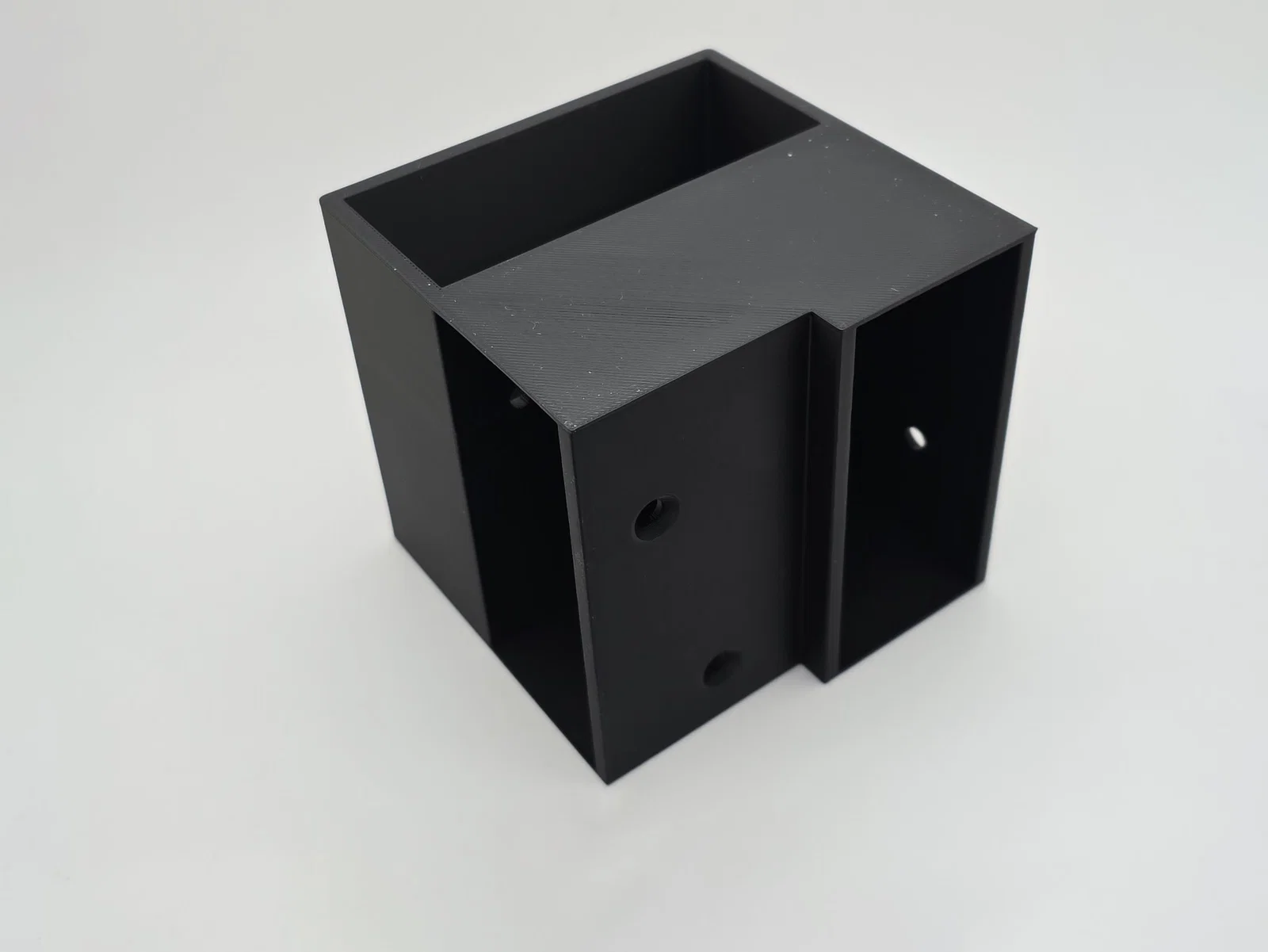

Điểm nổi bật trong thiết kế của mình:

• Thành dày hơn
• Lỗ vít đặt xa mép đầu gỗ hơn
• Có tường ở tất cả các mặt, nên bạn có thể in 4 hoặc 8 cái giống hệt nhau và lật lại khi cần
• Bo tròn/fillet ở các góc ngoài hướng ra ngoài
• Tolerance chặt hơn
• Ngoại hình rất sát với loại mua sẵn ngoài tiệm
• Nếu dùng filament rẻ thì chi phí in khoảng $1.00 cho một cái brace

Cách dựng một cái workbench:

Vì model của mình về chức năng y như loại mua sẵn, bạn có thể dùng hướng dẫn online ở đây:

https://buildheavyweight.com/wp-content/uploads/2019/10/2X4WRKBNCH-GRY-310685-Instructions-0819.pdf

hoặc coi video YouTube này:

Support đã được bật sẵn trong file 3mf của Bambu Studio. Thật ra không bắt buộc nếu bạn chấp nhận vài lỗi bridging. Mấy chỗ đó rồi cũng được bắt vít vô gỗ, nên nhìn cũng không thấy đâu.
