Giá treo xe đạp tường Maglock (parametric)

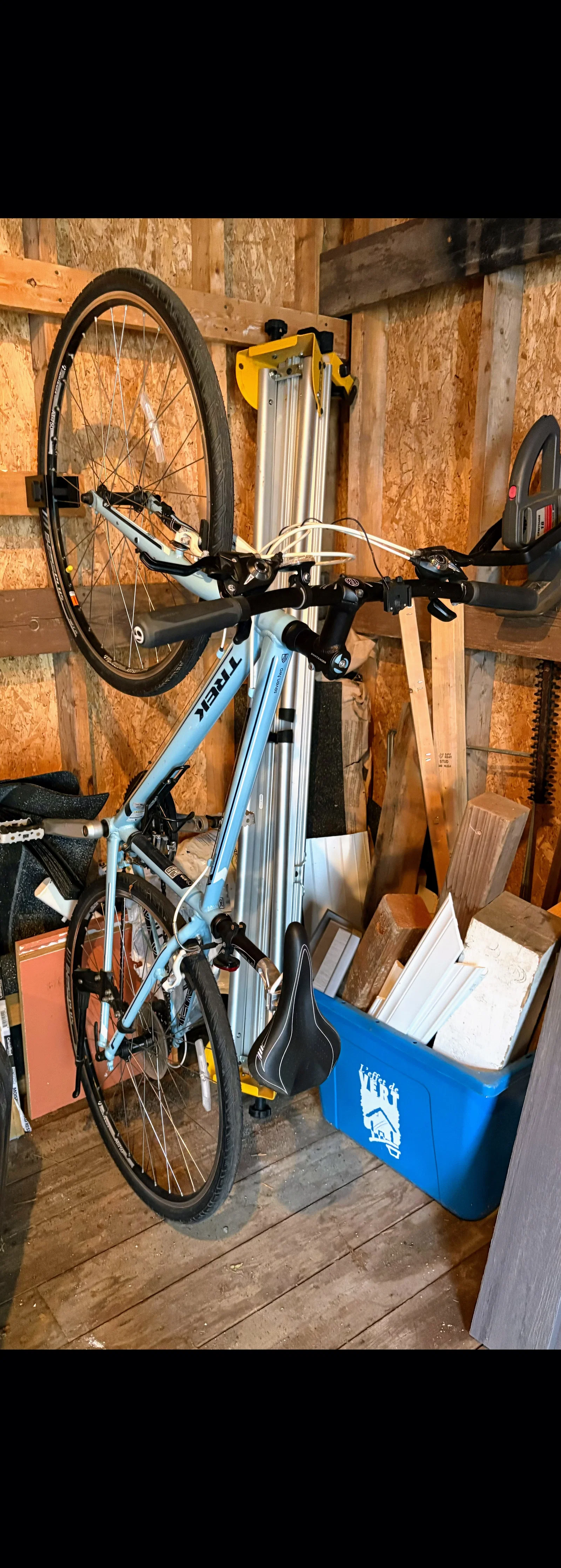

Mình đã thử kha khá mẫu giá treo xe đạp trên nhiều kho chia sẻ rồi, cũng tự thiết kế vài cái. Nhưng mà vẫn chưa cái nào thật sự “đã” về độ dễ dùng (con nít cũng phải tự treo được) và độ chắc chắn.

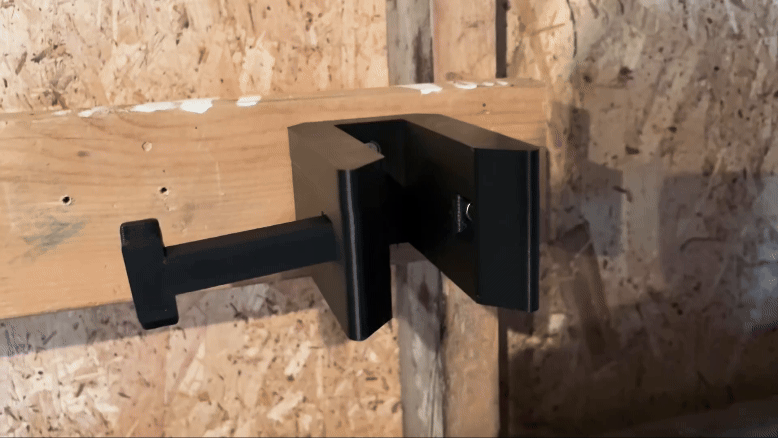

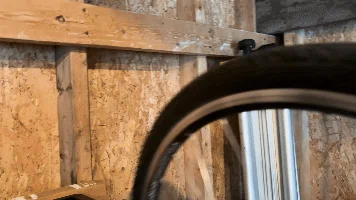

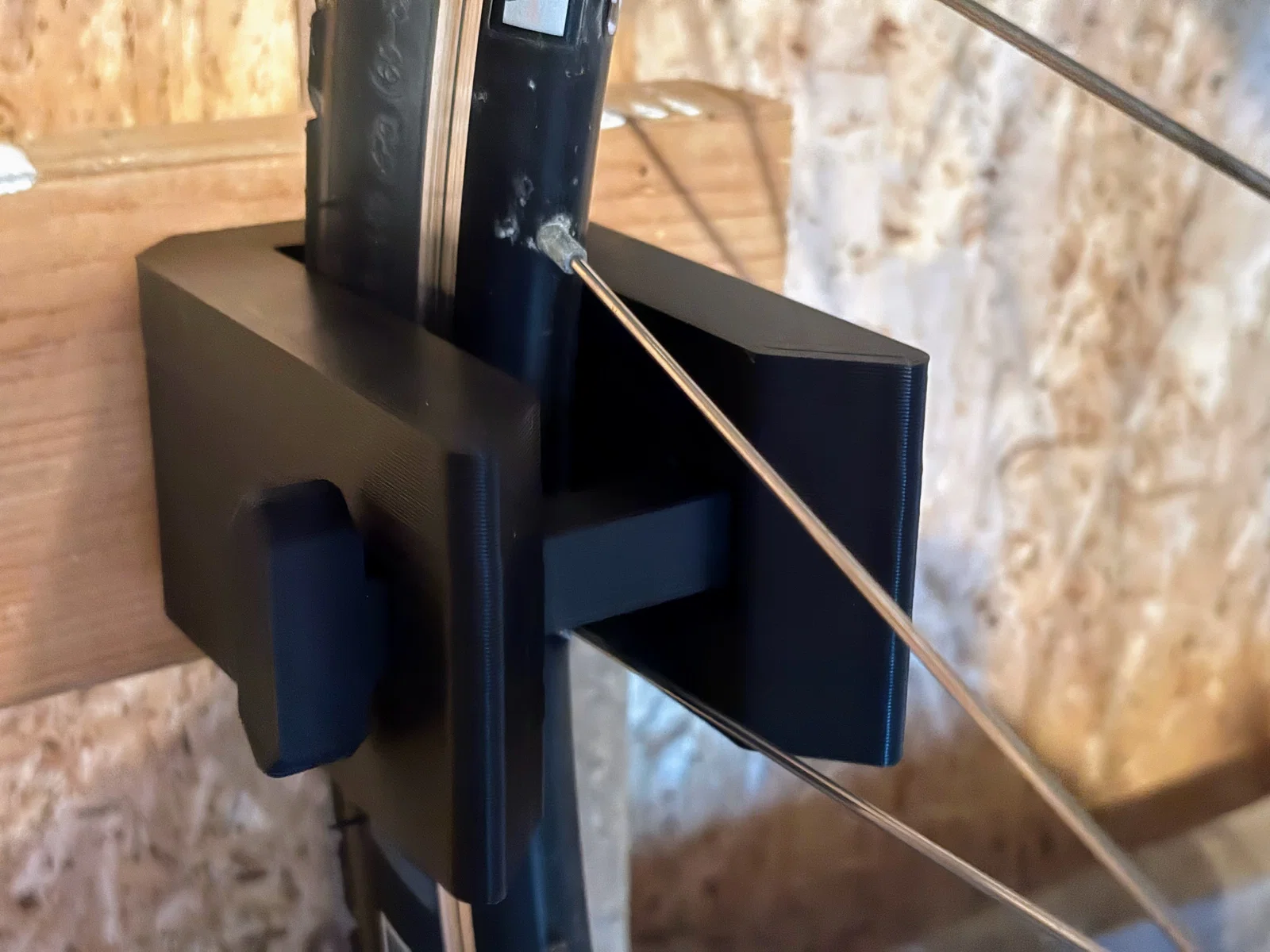

Nên mình làm ra thiết kế đơn giản này: giữ xe bằng kiểu friction fit và khóa lại bằng một chốt khóa, chốt này được giữ cố định nhờ 3 viên nam châm tròn 10 x 3 mm. Dù lốp có xì hơi theo thời gian thì xe vẫn treo chắc.

Bạn có thể dùng file Fusion360 dạng parametric đi kèm để chỉnh cho đúng xe của bạn bằng cách đổi tham số tirewidth. Chỉ cần nhập đúng bề rộng đo được của bánh xe khi bơm căng.

Mình có cung cấp sẵn một số kích thước bề rộng lốp, nhưng nếu bạn cần cỡ khác thì cứ hỏi ở đây, mình sẽ upload thêm.

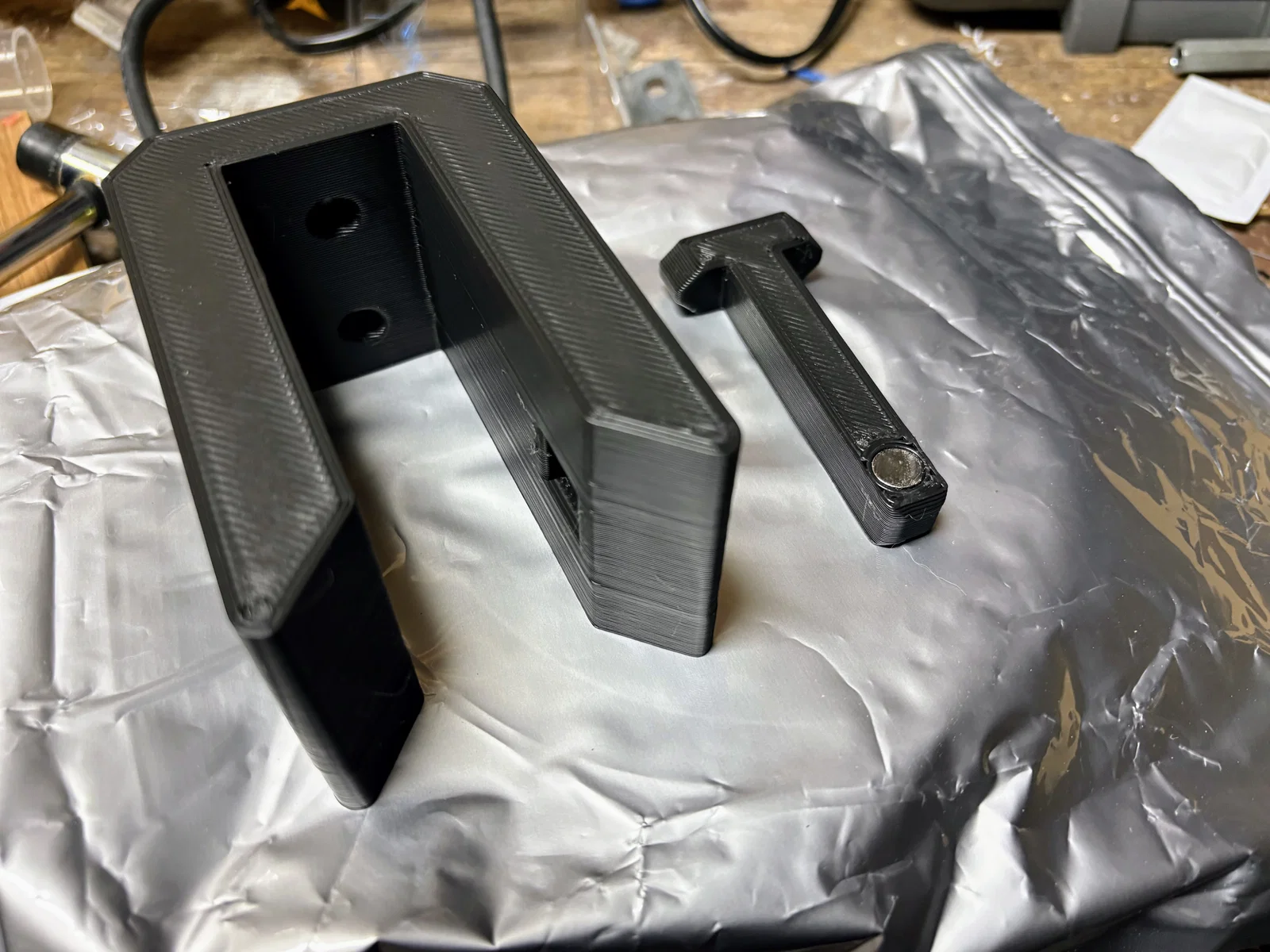

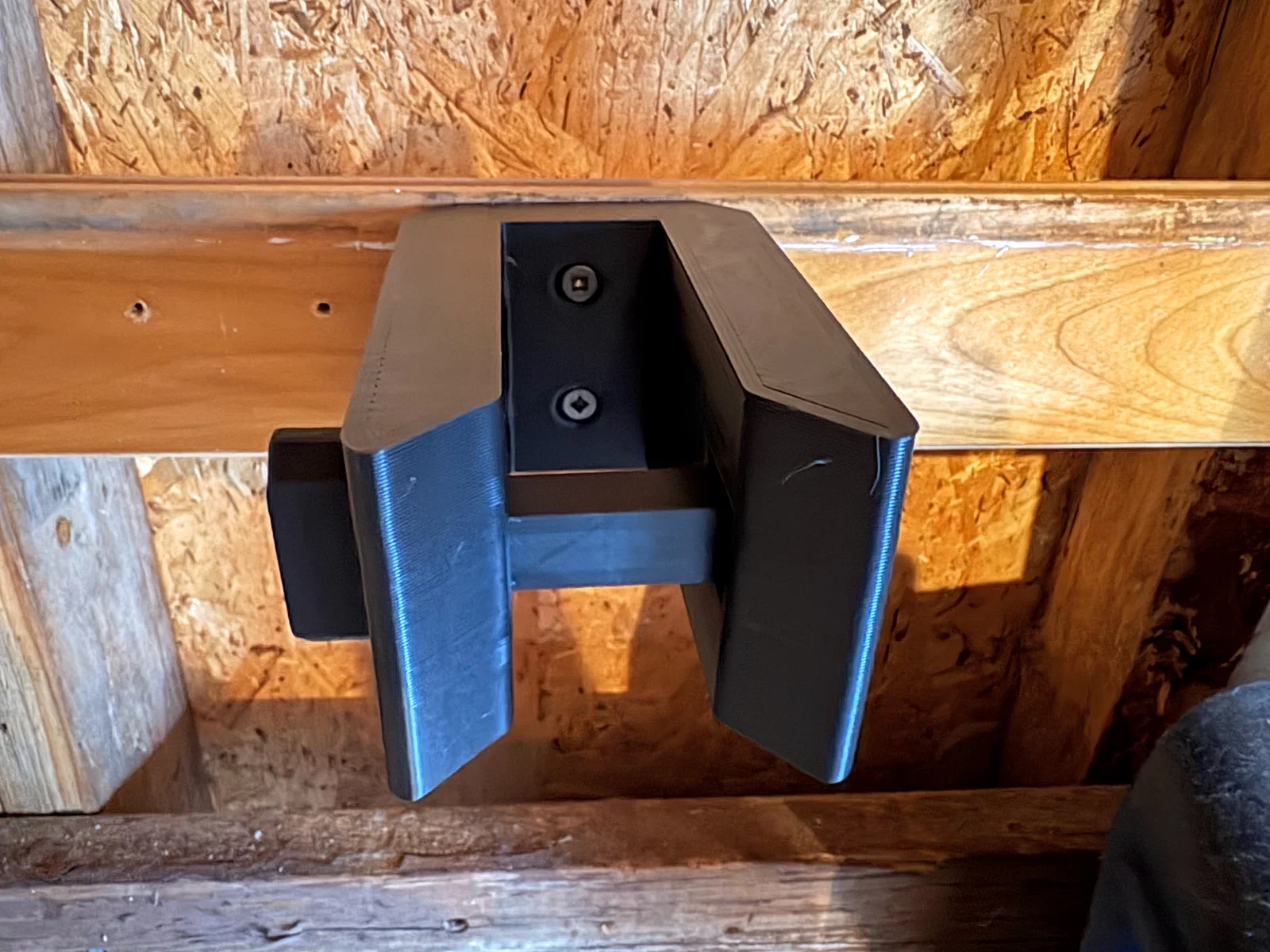

Mẫu được in bằng PLA plus với nozzle 0,8 mm, infill 25% và 3 perimeters. Không cần support. Chỉ cần dùng keo CA (superglue) để dán 3 viên nam châm (nhớ canh đúng cực), rồi bắt vít lên tường bằng các lỗ bắt mounting có sẵn.
