Hướng dẫn cuộn filament MK4 cho hộp Prusa Enclosure

Để in TPU trên MK4, tôi muốn đường dẫn sợi nhựa càng mượt mà và thẳng càng tốt. Tôi sử dụng một giá treo cuộn bi lăn trên đỉnh của Prusa Enclosure và bỏ qua ống bowden. Các bộ phận thu được thật tuyệt vời!

Mô hình này chấp nhận ống dẫn sợi PTFE từ MK4 và cố định nó bằng một vít và đai ốc M3, giống như bản gốc.

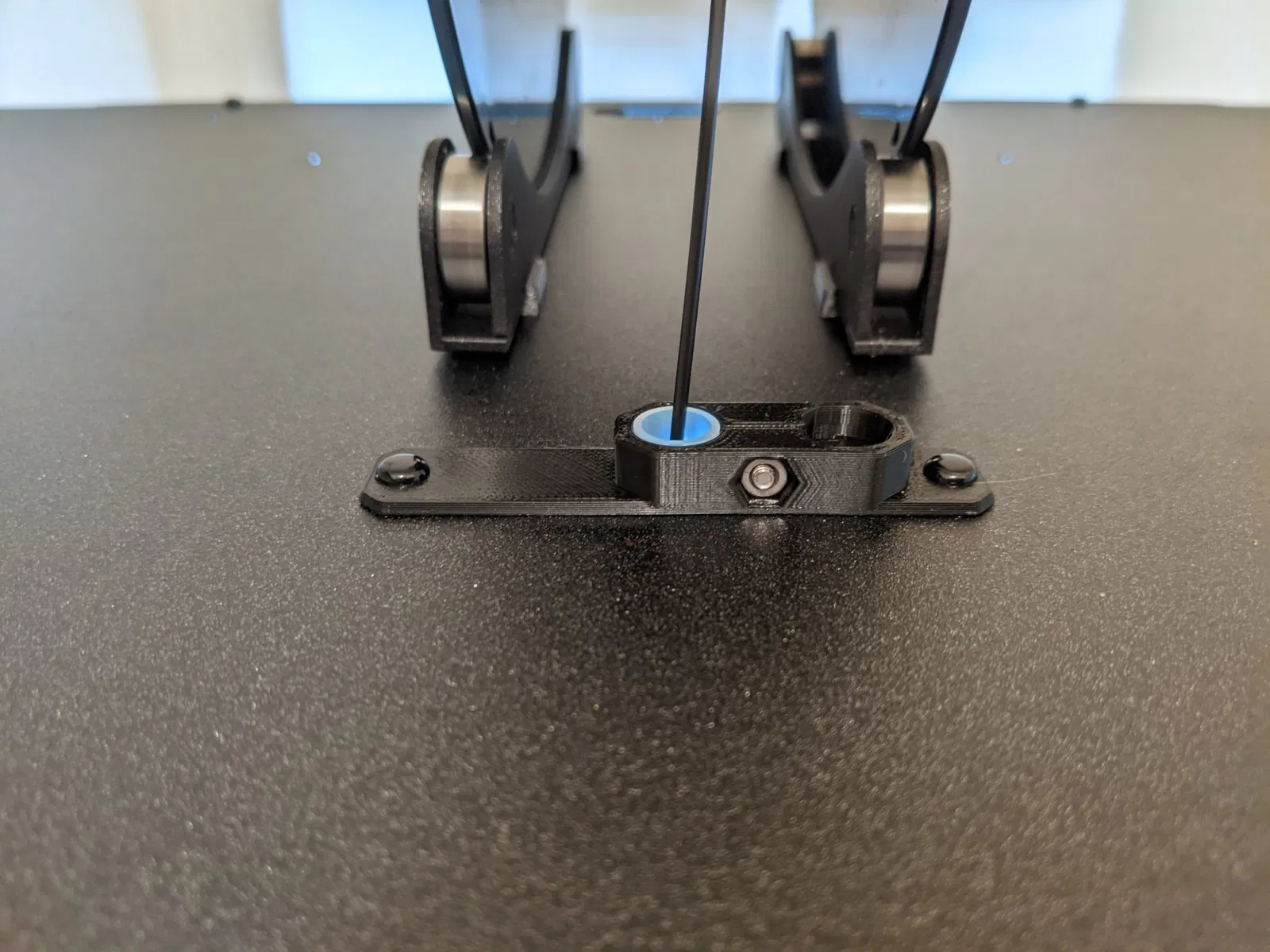

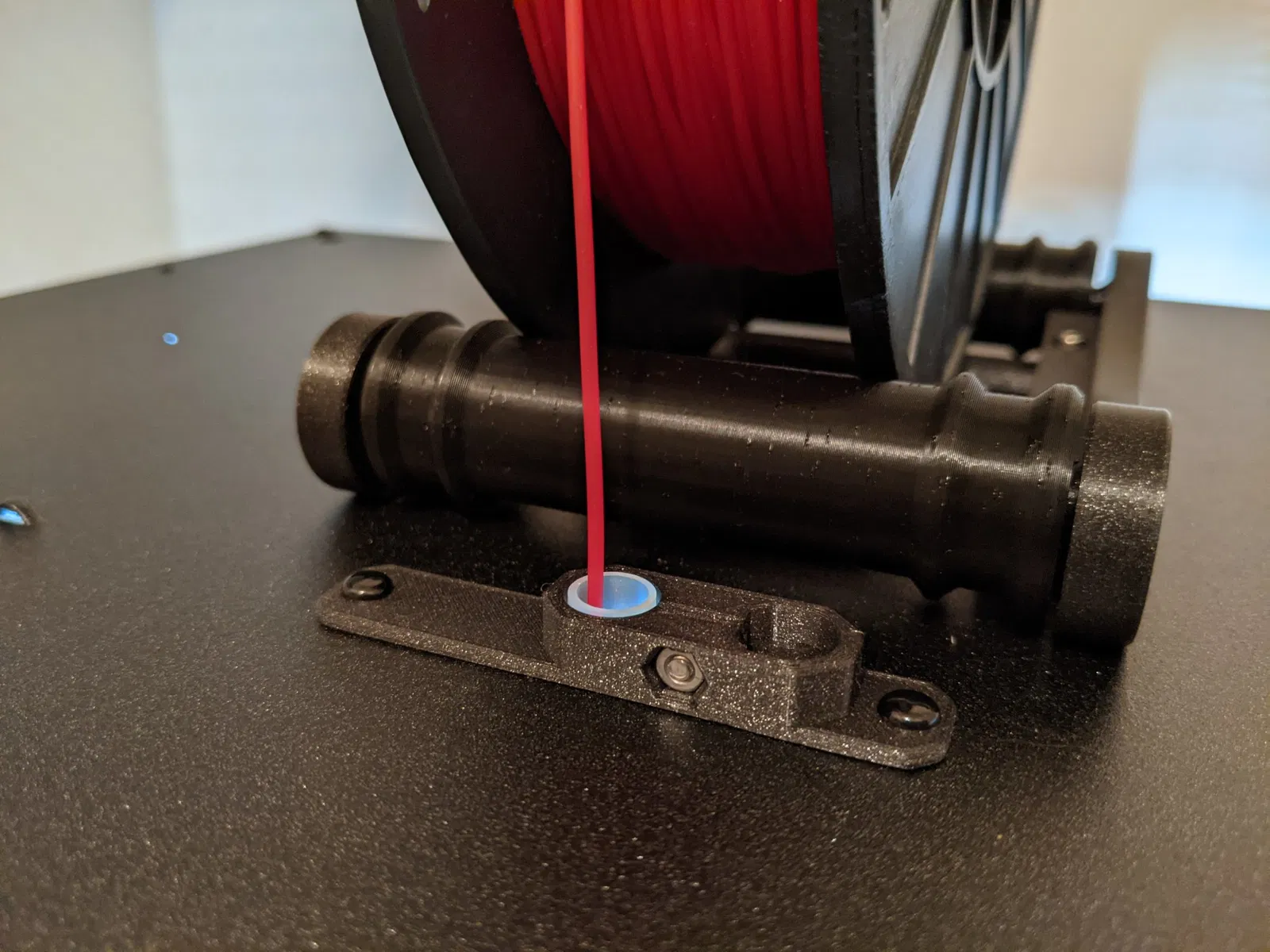

Đường dây sợi thẳng đứng được giữ chặt khi nó hạ xuống một lỗ mở lạnh giá khiến tôi nhớ đến việc câu cá trên băng.

Các bộ phận và Lắp ráp

Bản in này sử dụng các bộ phận sau từ một bên của ống dẫn sợi (để bên còn lại nguyên vẹn cho việc sử dụng tiếp theo với nắp mở, hoặc trên máy in khác):

• Ống dẫn sợi PTFE (1x)
• Đai ốc M3n (1x)
• Vít M3x10 (1x)
• Đinh tán nylon (2x)

Hướng dẫn lắp ráp giống như hướng dẫn của ống dẫn sợi.

Phiên bản enclosure-top-filament-guide.stl in như vậy, nhưng không bịt lỗ trung tâm trên cùng, chỉ che nó lại.

Phiên bản enclosure-top-filament-guide-needs-supports.stl giữ lại hầu hết phần bịt nhưng phải được in với hỗ trợ.

Hướng dẫn/bịt được giữ chặt bằng đinh tán nylon, như được chỉ ra trong hướng dẫn lắp ráp enclosure.

In ấn

enclosure-top-filament-guide.stl là một bản in dễ dàng. cài đặt mặc định là ổn.

In enclosure-top-filament-guide-needs-supports.stl với độ cao lớp 0.20 mm hoặc thấp hơn, nếu không thì mép ở dưới giữ ống PTFE có thể bị tách ra. Tôi đã sử dụng 0.15 mm và việc gỡ bỏ hỗ trợ hữu cơ cần một chút kiên nhẫn nhưng cuối cùng chúng đã ra như một tấm duy nhất và tôi khá thích kết quả. PLA Galaxy Black phù hợp với hoàn thiện của enclosure rất tốt.

Nguồn

Tệp OpenSCAD cho các mô hình này yêu cầu các tệp nguồn Top-plug-center.stl và filament-guide-R1.3mf từ các dự án đã remix. Tôi cũng đã tạo một dự án github với tất cả các phần cần thiết nếu bạn muốn chỉnh sửa các mô hình thêm nữa.
