Giá treo quạt nóc (4x 120mm) cho rack server/network 19"

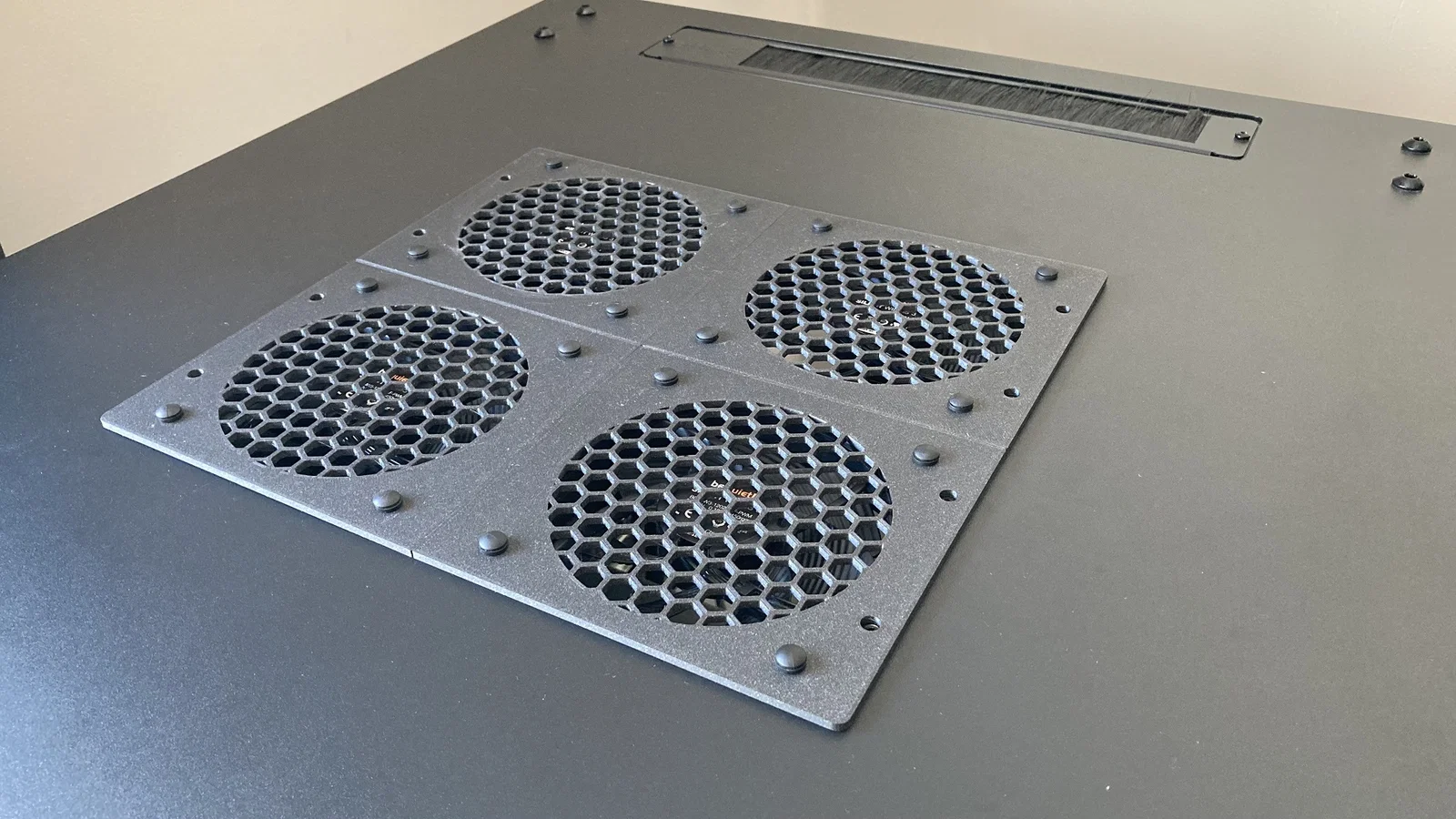

Với cái rack Server / Network 19" dạng kín của mình, mình đang kiếm một bộ top fan mount để làm quạt xả (exhaust) cho dàn homelab. Dù ngoài thị trường có sẵn vài giải pháp off-the-shelf, mình vẫn muốn thử xem có tự làm được một mẫu top fan mount để gắn 4 quạt xả 120mm hay không. Model này vẫn có thể cải thiện thêm — ví dụ như phần fan grill (họa tiết lục giác) vẫn cần chỉnh lại — nhưng hiện tại thì mục tiêu của mình đã đạt được.

Designed for
Alfaco / Alfa line server/network-rack.
Note: Mình dùng bản 22U

Note: Có vẻ mẫu rack mình dùng cũng được bán bởi nhiều công ty và/hoặc brand khác nhau. Vì vậy rất khó để đưa ra chính xác model number, nên bạn vui lòng xem hình này để tham khảo [external link]. Để dễ hơn, mình có liệt kê kích thước bên dưới để bạn đối chiếu xem có vừa rack của bạn không. Không đảm bảo nha, nhưng biết đâu hên! ;)

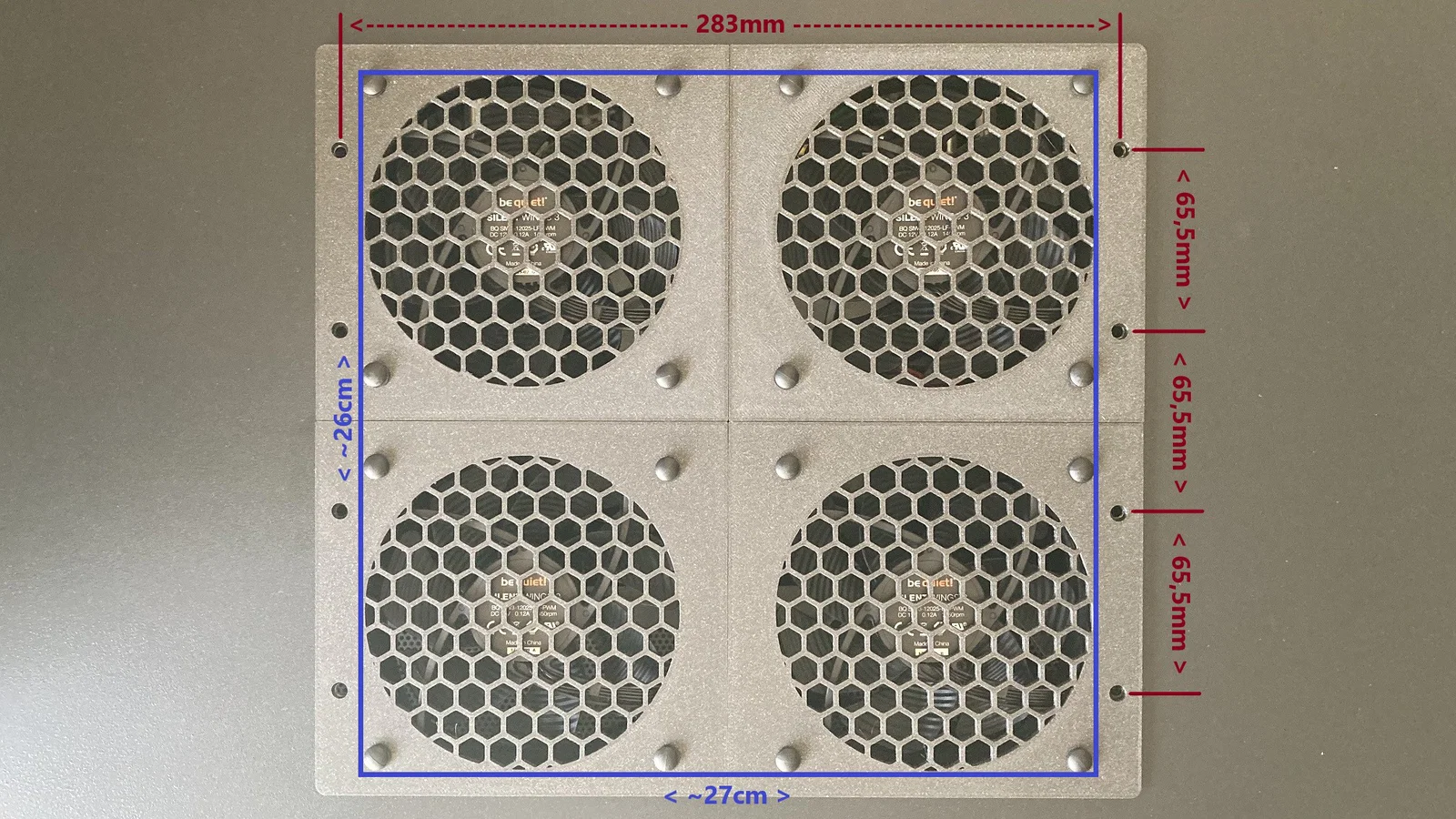

Kích thước lỗ phía trên (bạn cũng xem ảnh đính kèm để hình dung rõ hơn)

• Cạnh dài: ~27CM (trái sang phải)
• Cạnh ngắn: ~26CM (trước ra sau)
• Vị trí bắt trên cạnh dài: 283mm (constrain value)
• Vị trí bắt trên cạnh ngắn: 65,5mm (constrain value)

STL versions
Mình đính kèm nhiều phiên bản khác nhau của model. Cho đơn giản, gồm:

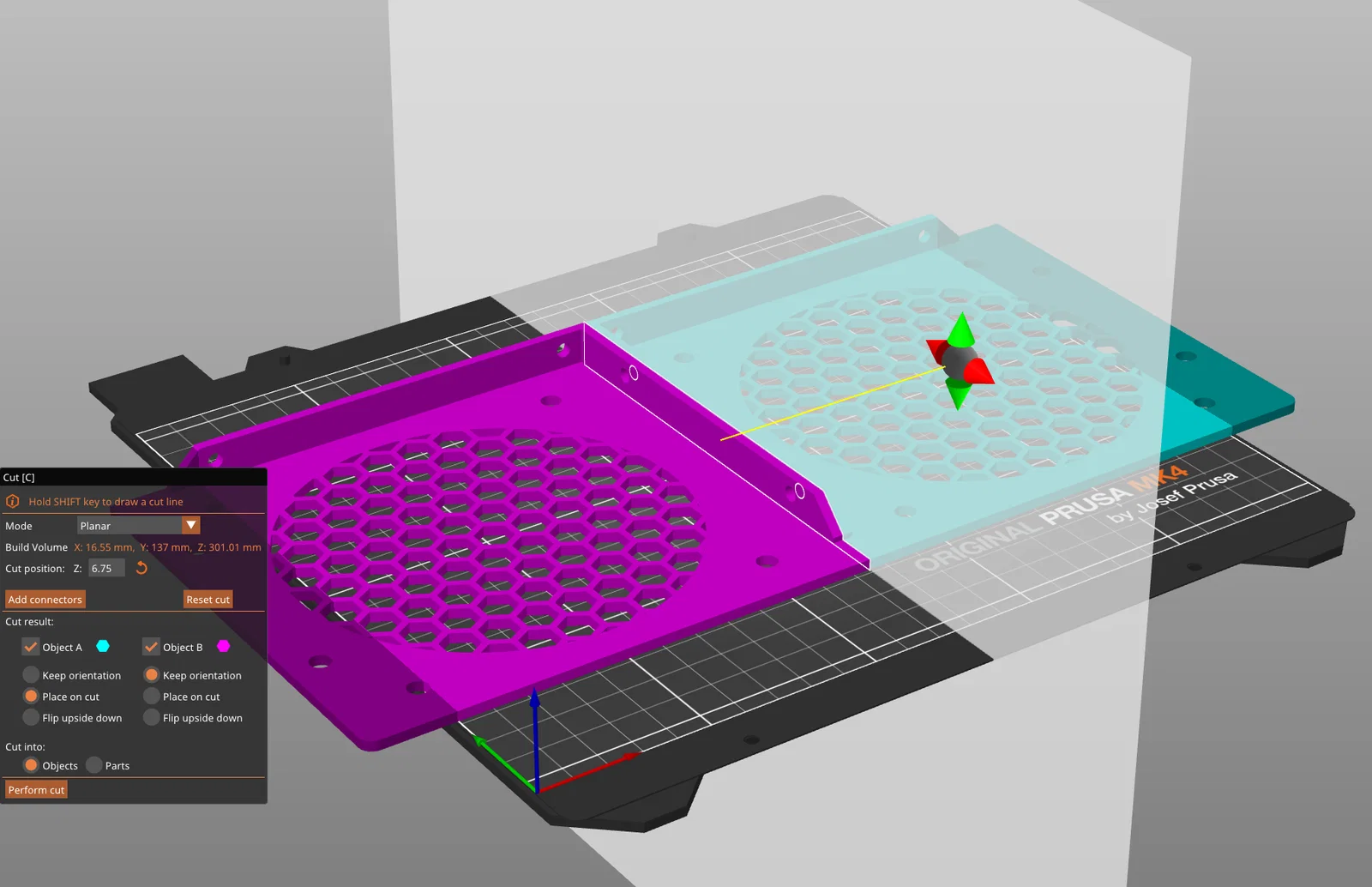

1. Có gân/khung đỡ dọc ở giữa. Nhờ vậy bạn có thể cắt/slice model ra làm đôi nếu print bed không đủ lớn.
2. Không có gân/khung đỡ dọc ở giữa, nếu bạn in được model dài ~31 cm và rộng ~14cm.
3. Có gân/khung đỡ dọc ở giữa và không có hexagon fan grill
4. Không có gân/khung đỡ dọc ở giữa và không có hexagon fan grill

Mounting

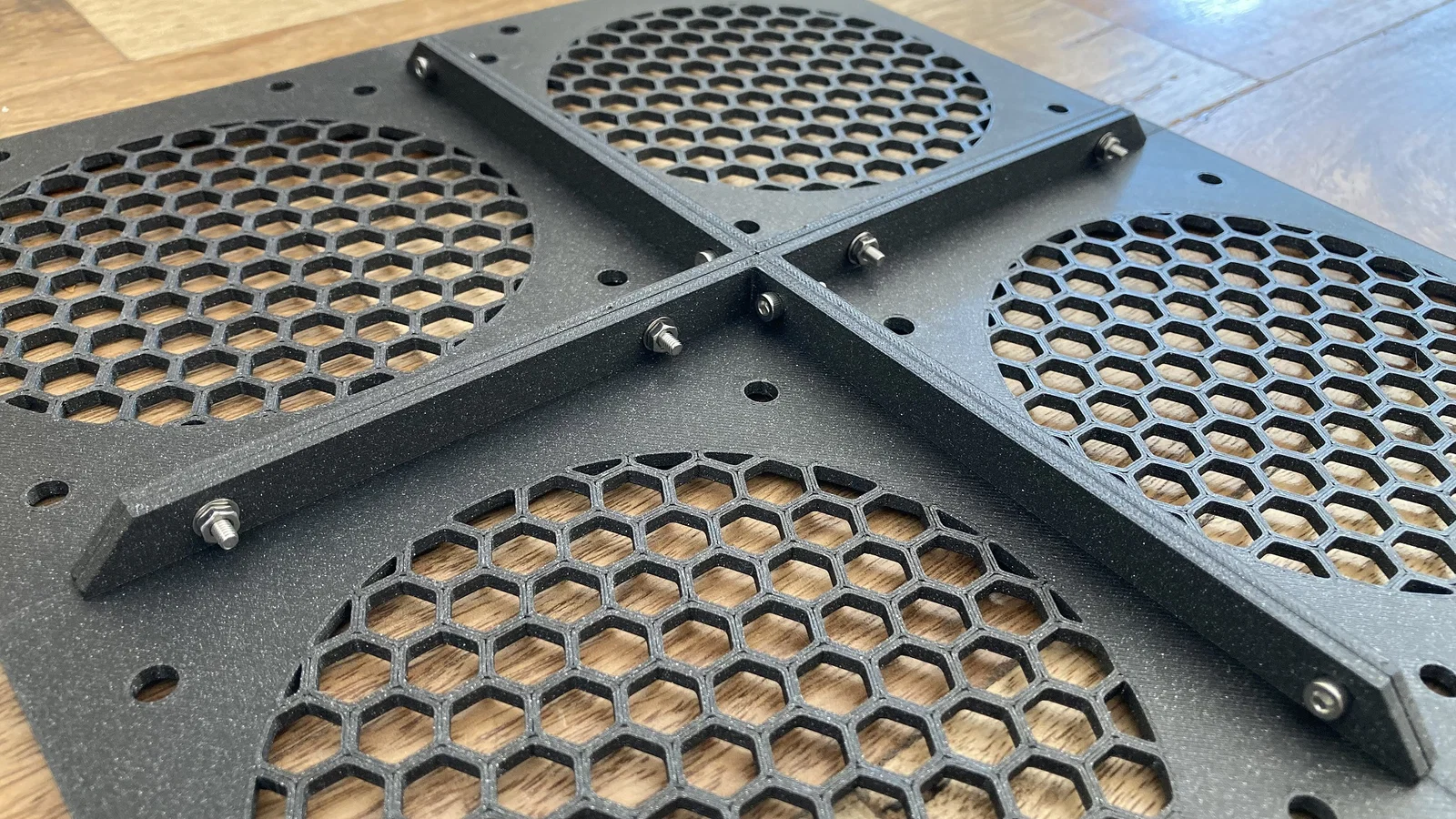

Tùy việc bạn có in được nguyên một mảnh hay không, các phần của model có thể bắt lại với nhau bằng ốc và tán M3x12 đơn giản. Nếu bạn in ra thành bốn phần thì cũng làm tương tự.

Fans
Top fan mount này thiết kế để vừa quạt 120 mm tiêu chuẩn.

Print settings
MK4, 0.20mm Speed, 0.4 nozzle, Infill 15%, Support None

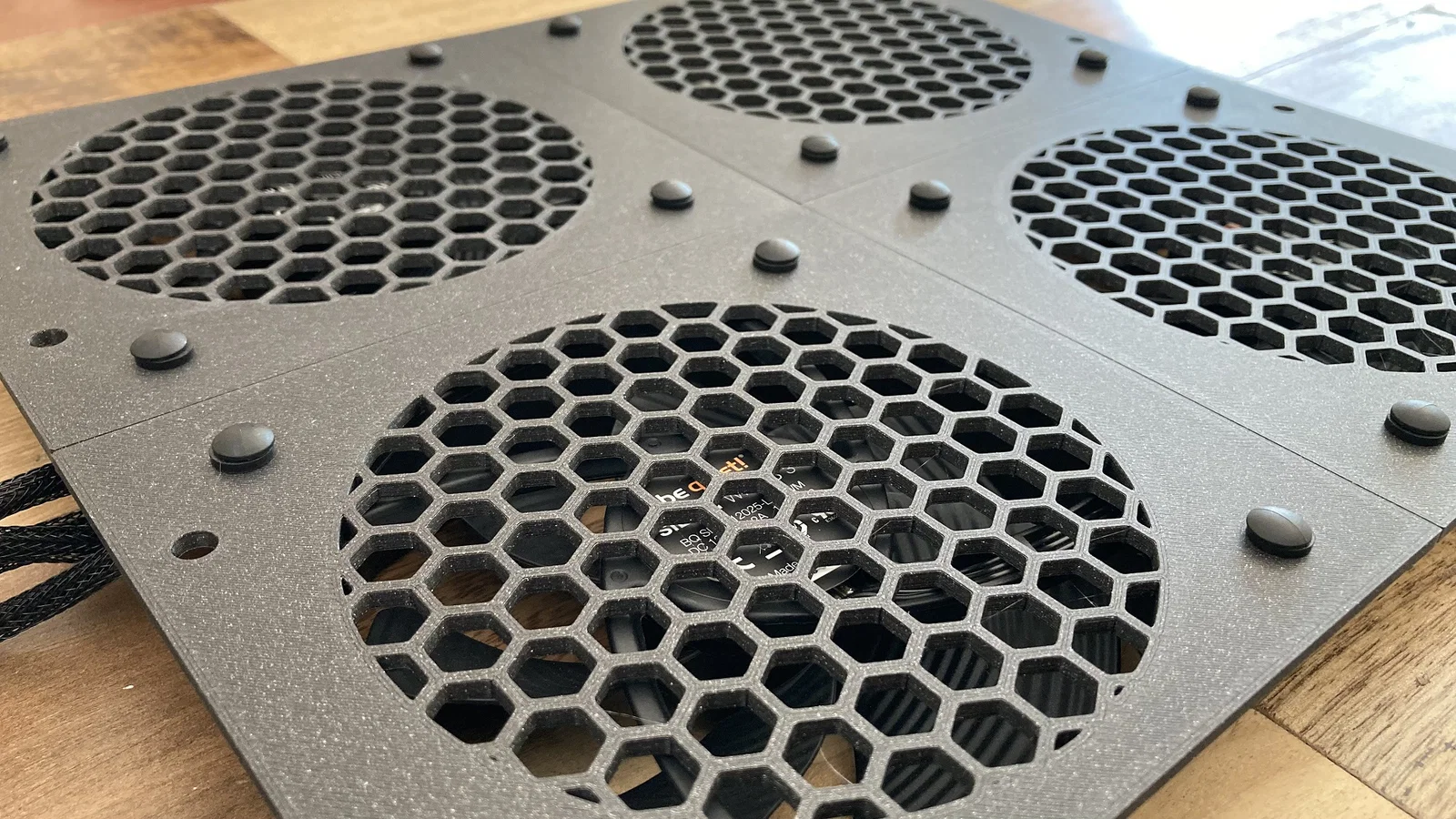

Trong ảnh, model được in bằng Prusament PLA Prusa Galaxy Black.

Mình cũng test in với PETG v0, 0.20mm Speed, 0.4 nozzle, Infill 30% và sấy khô 6h+, ra cũng rất ổn.

TLDR
Top fan mount cho 4 quạt 120 mm, thiết kế chủ yếu cho rack server/network Alfaco cỡ lớn (22U+?). Có thể cũng vừa những rack khác nếu cùng kích thước/ngoại hình/branding. Nếu tình cờ hợp thì biết đâu giúp được ai đó — cũng khó nói trước.
