Gridfinity Dupont Cable Organiser – Khay cất dây Dupont dạng xếp chồng

Các khay Gridfinity tuỳ biến hoàn toàn để cất (Dupont) cables của bạn.

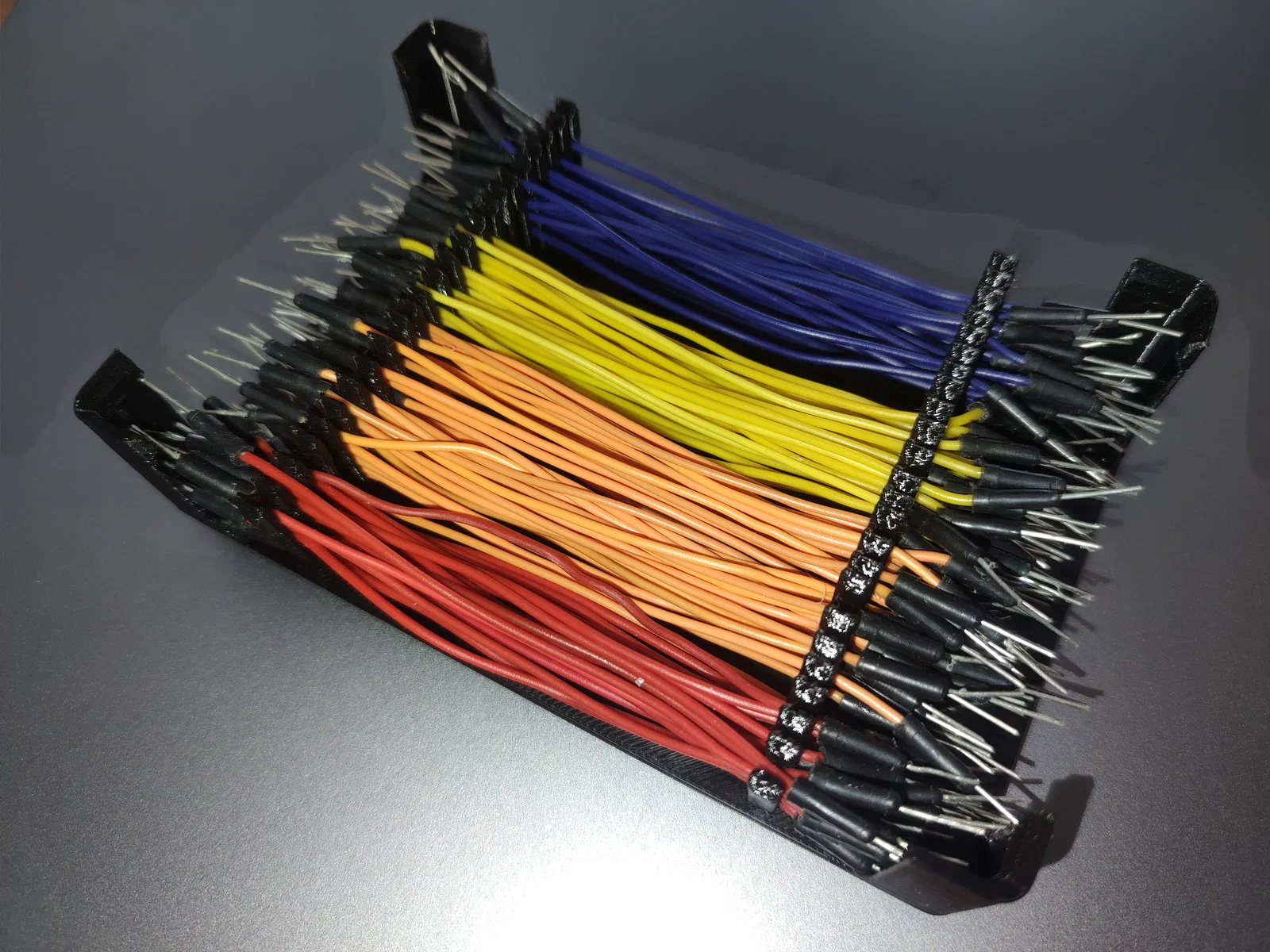

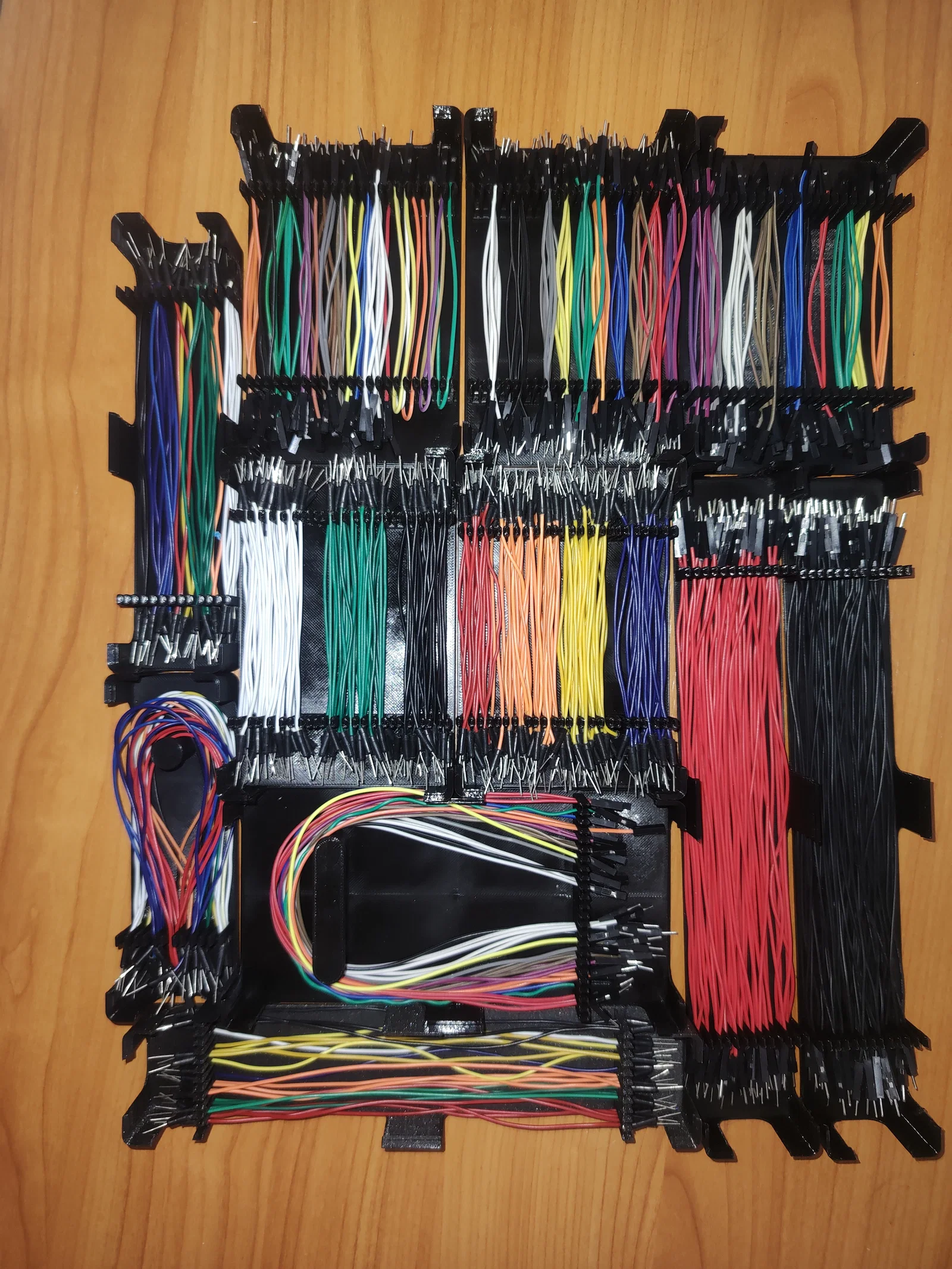

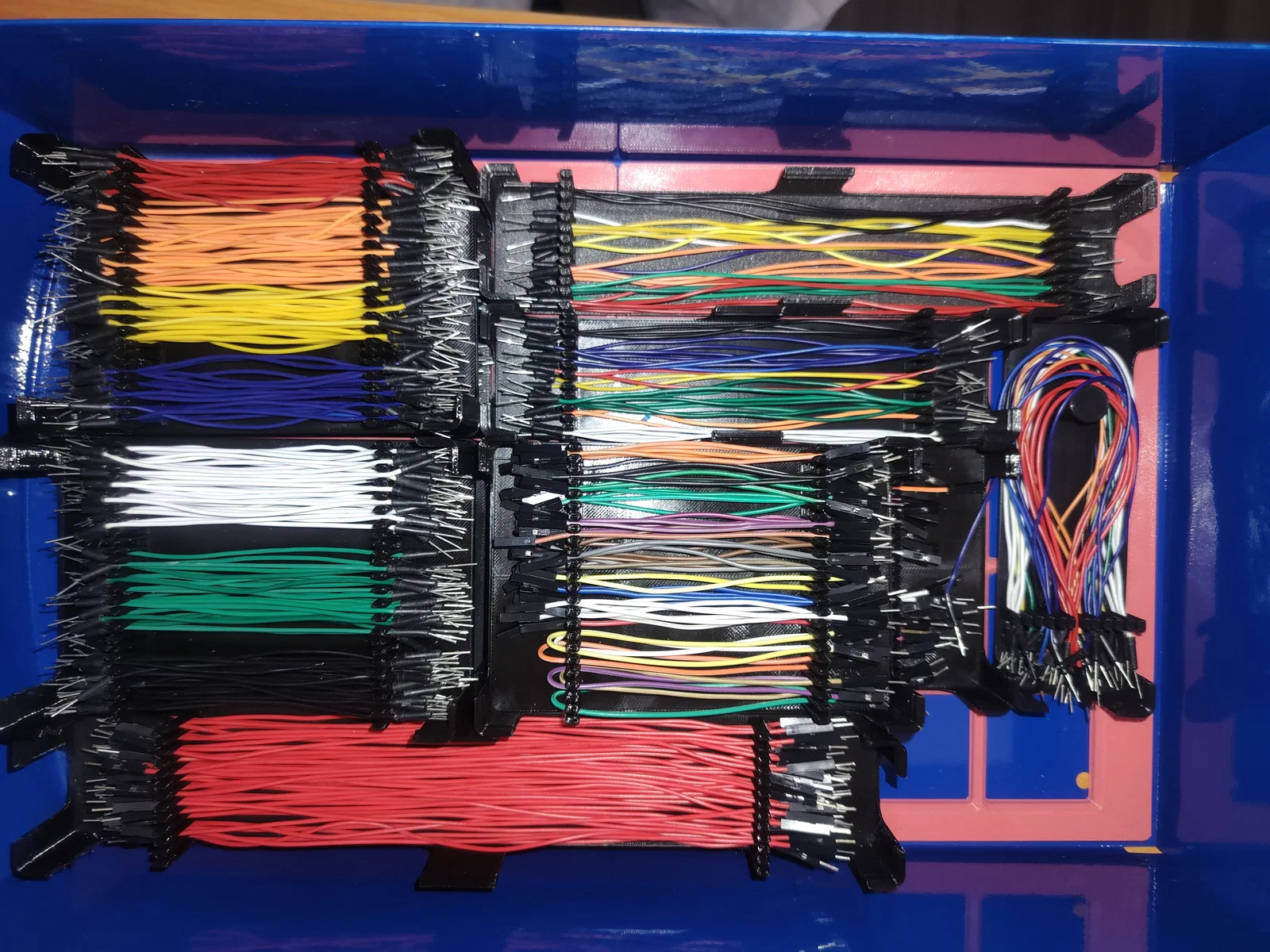

Mình đã dùng mẫu urish — Dupont Cable Organizer Customizable suốt nhiều năm rồi và thấy đây là cách cực kỳ hiệu quả để cất dây breadboard. Giờ mình đang chuyển sang Gridfinity và không tìm được giải pháp nào nhìn hữu dụng như của urish, nên mình quyết định lấy thiết kế của anh ấy rồi kết hợp với gridfinity-openscad-lib của mình để tạo ra một hệ thống dựa trên Gridfinity nhưng vẫn giữ lại phần “combs” từ bản gốc. Như bạn thấy trong ảnh, kết quả rất đã!

Mình có đính kèm các mẫu mình đã làm sẵn dưới dạng file STL — đây chắc là các chiều dài dây phổ biến nhất. Bạn có thể tự tạo biến thể của riêng mình trong file SCAD.

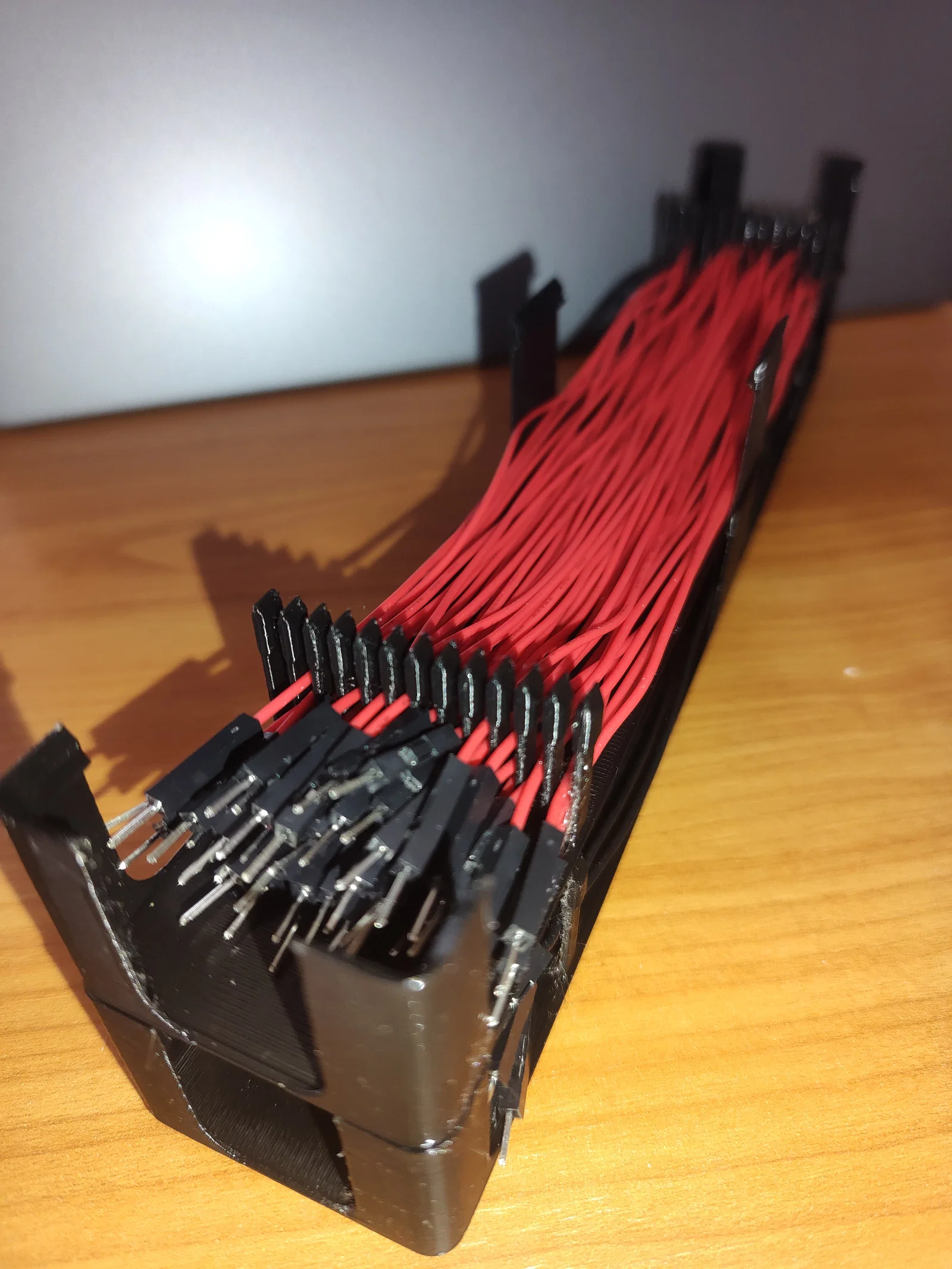

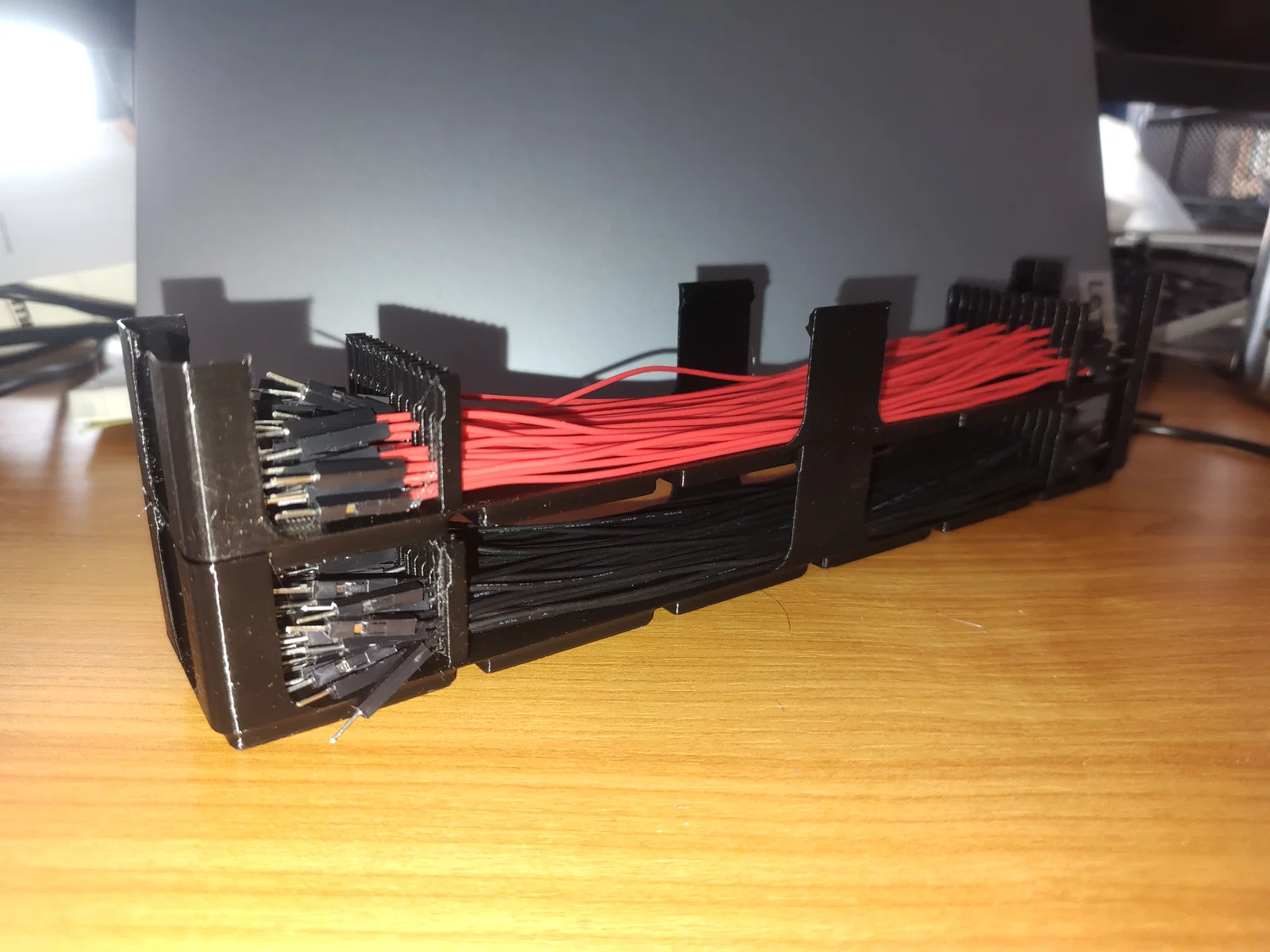

File SCAD có tạo các phần cutout ở hai bên để dễ lấy dây mà vẫn giữ được khả năng stackable. Từ 4 gridunits trở lên, nó sẽ chừa lại một phần thành ở giữa, để có thể chồng (stack) các hộp nhỏ hơn lên trên các hộp lớn hơn.

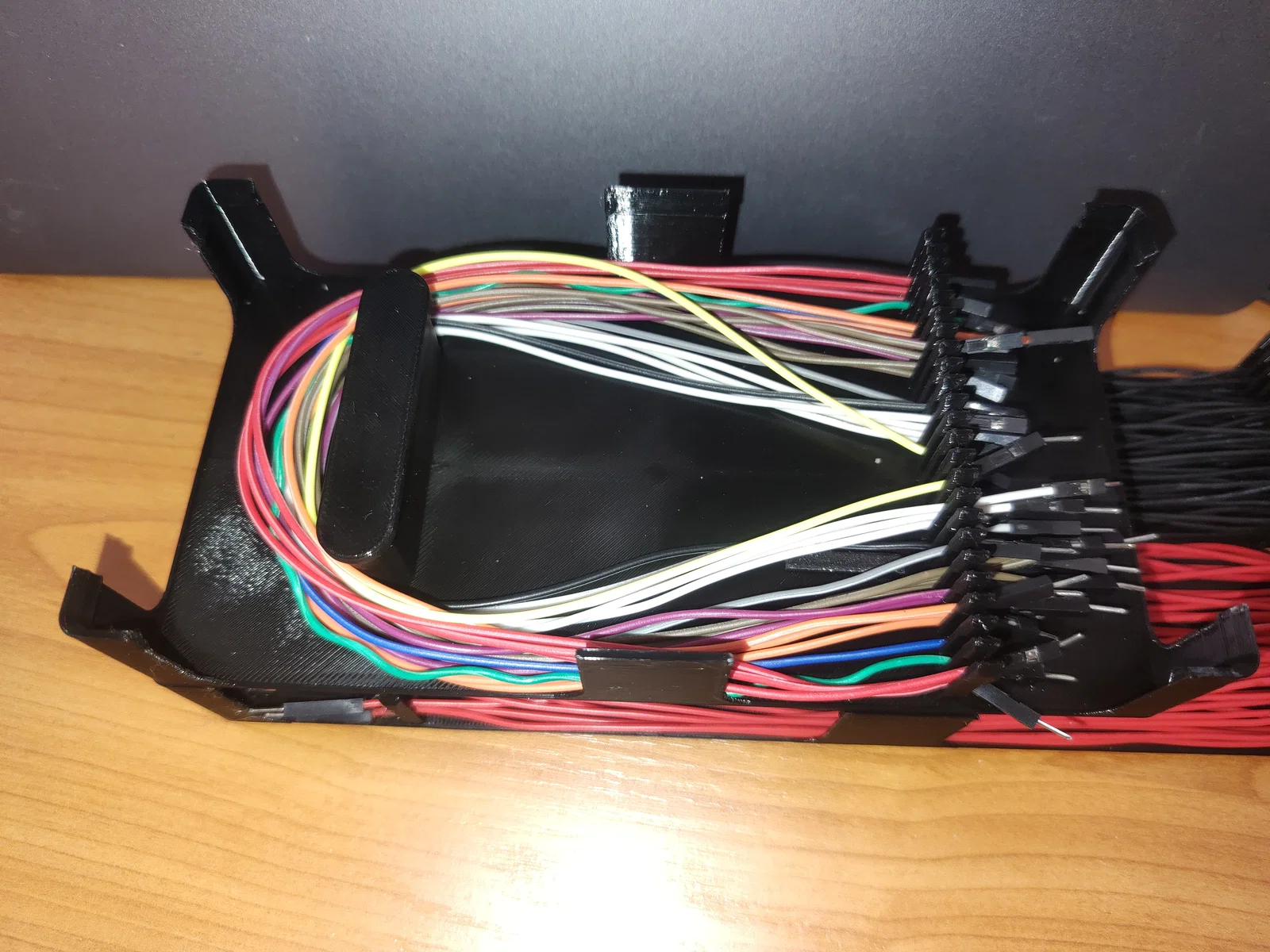

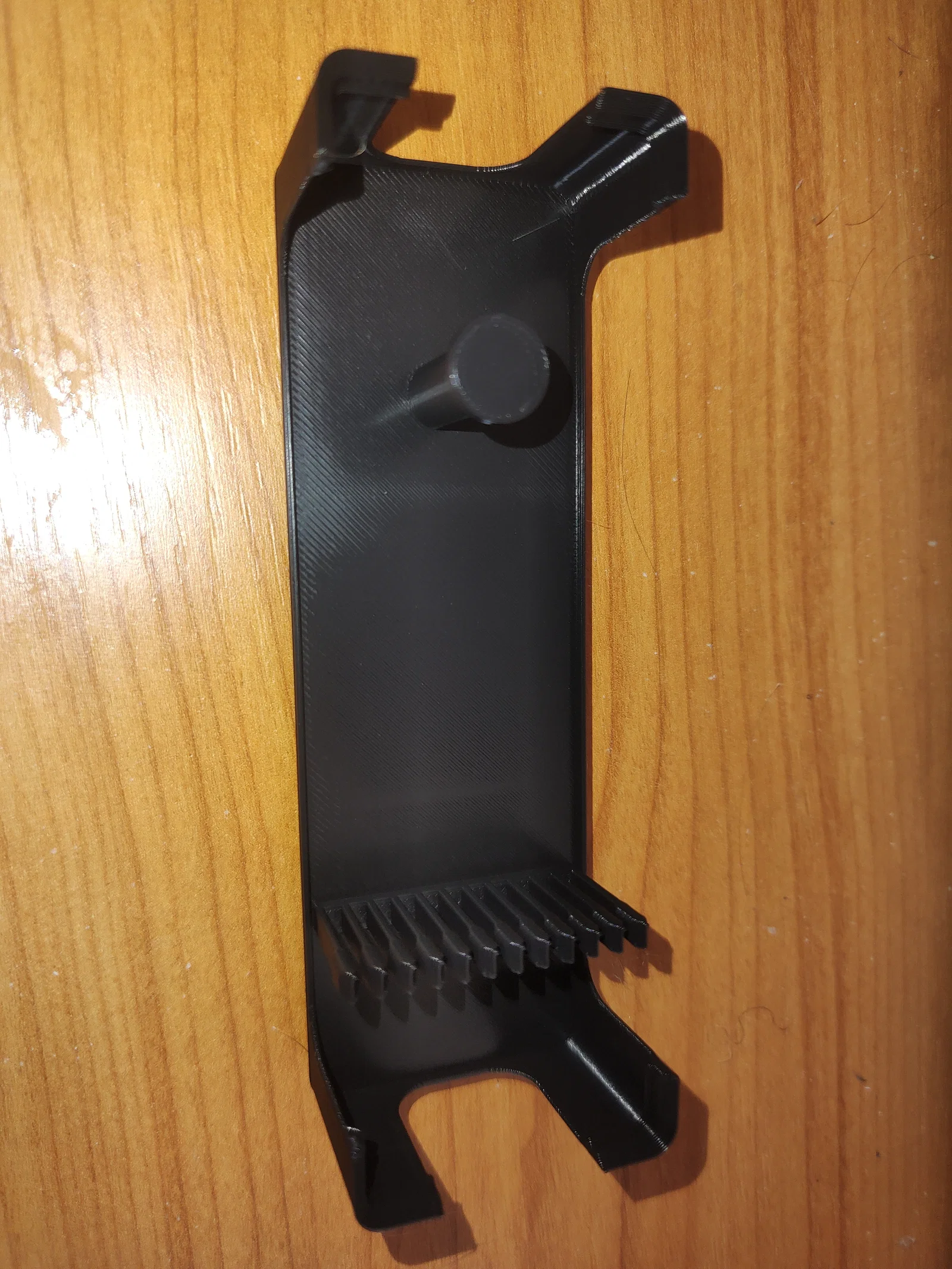

Cuối cùng, có tuỳ chọn “cable return” để cất dây dài mà không cần dùng khay dài quá mức. (Nhưng canh khoảng cách cho đúng hơi khoai)

Tip: khay 6x1 thì với Prusa Mk4S của mình bị quá khổ theo cả hai chiều, nhưng để chéo (diagonally) thì vẫn vừa!
