Kẹp Dây & Quản Lý Dây Cáp, Ống (Cable Clips, Cable and Tubes Management)

Tác giả Gonper_58828

Lượt tải
113
Lượt thích
14
Lượt coi
847

File 2 1,5 MB

  • cable-clip-big_1776654008.stlSTL · 715,4 KB
  • cable-clip-small_1776654009.stlSTL · 851,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

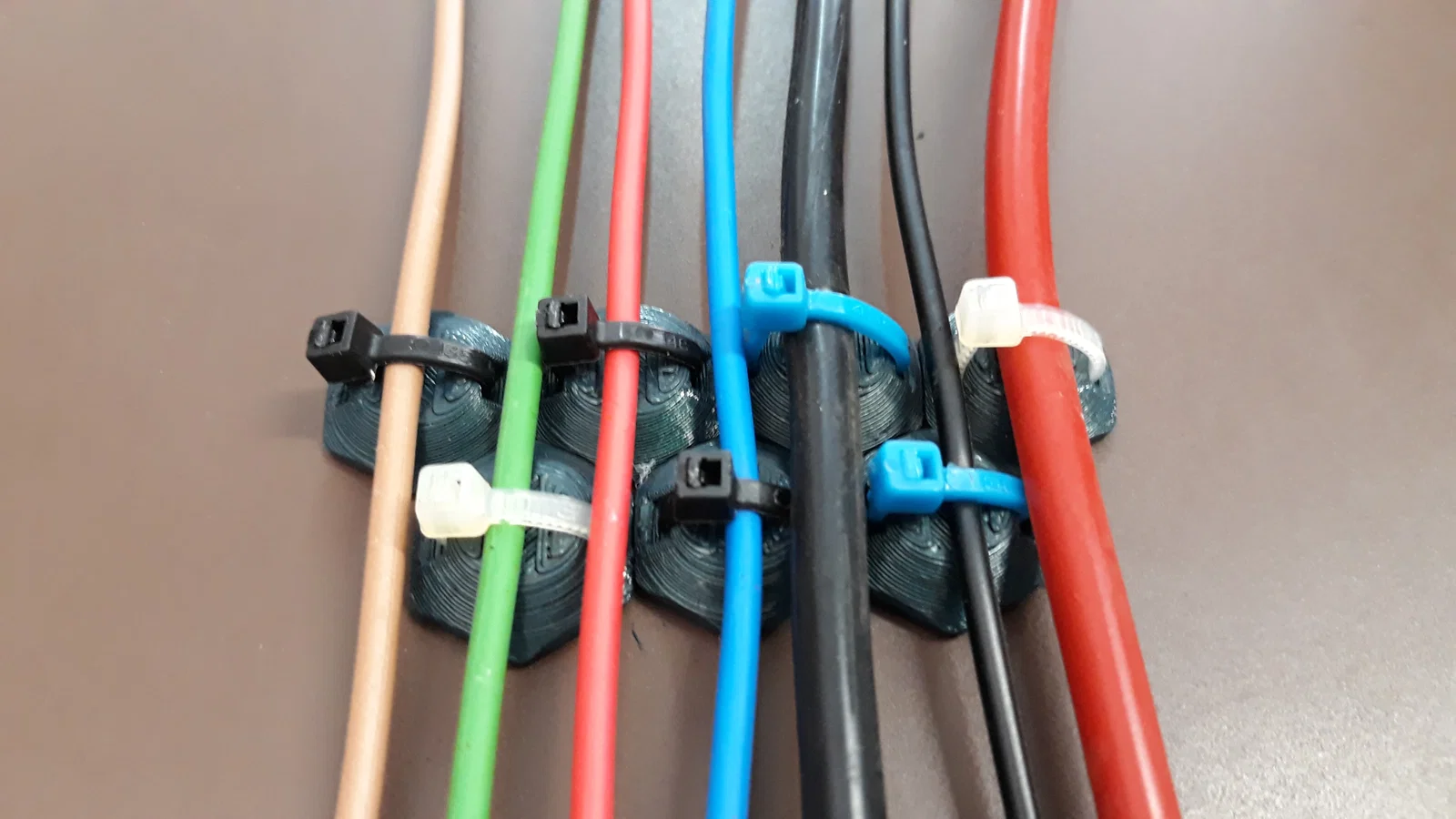

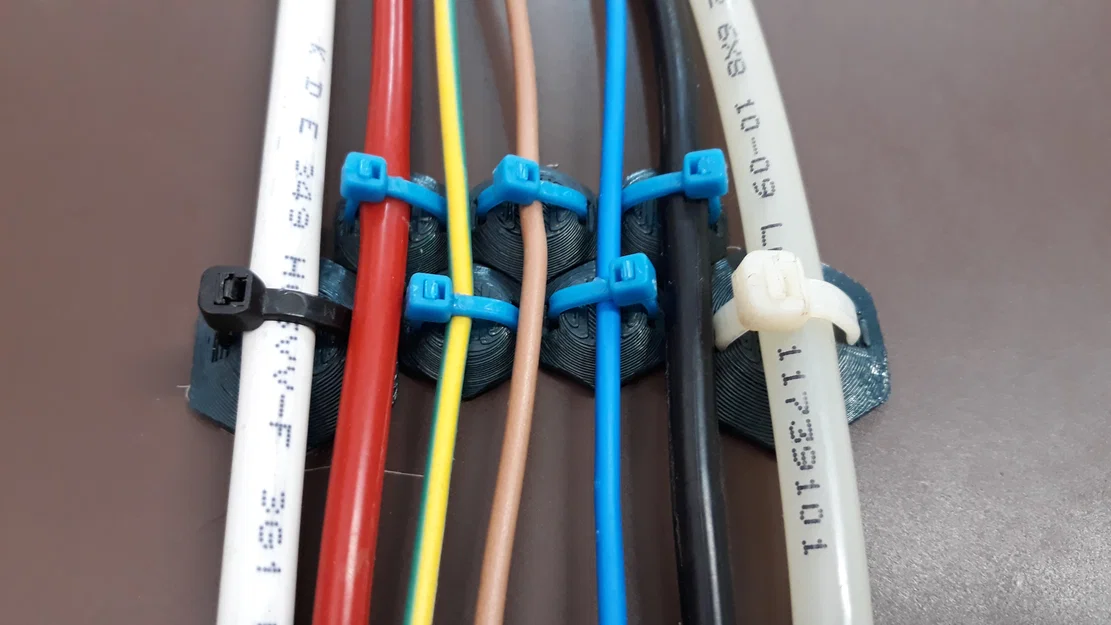

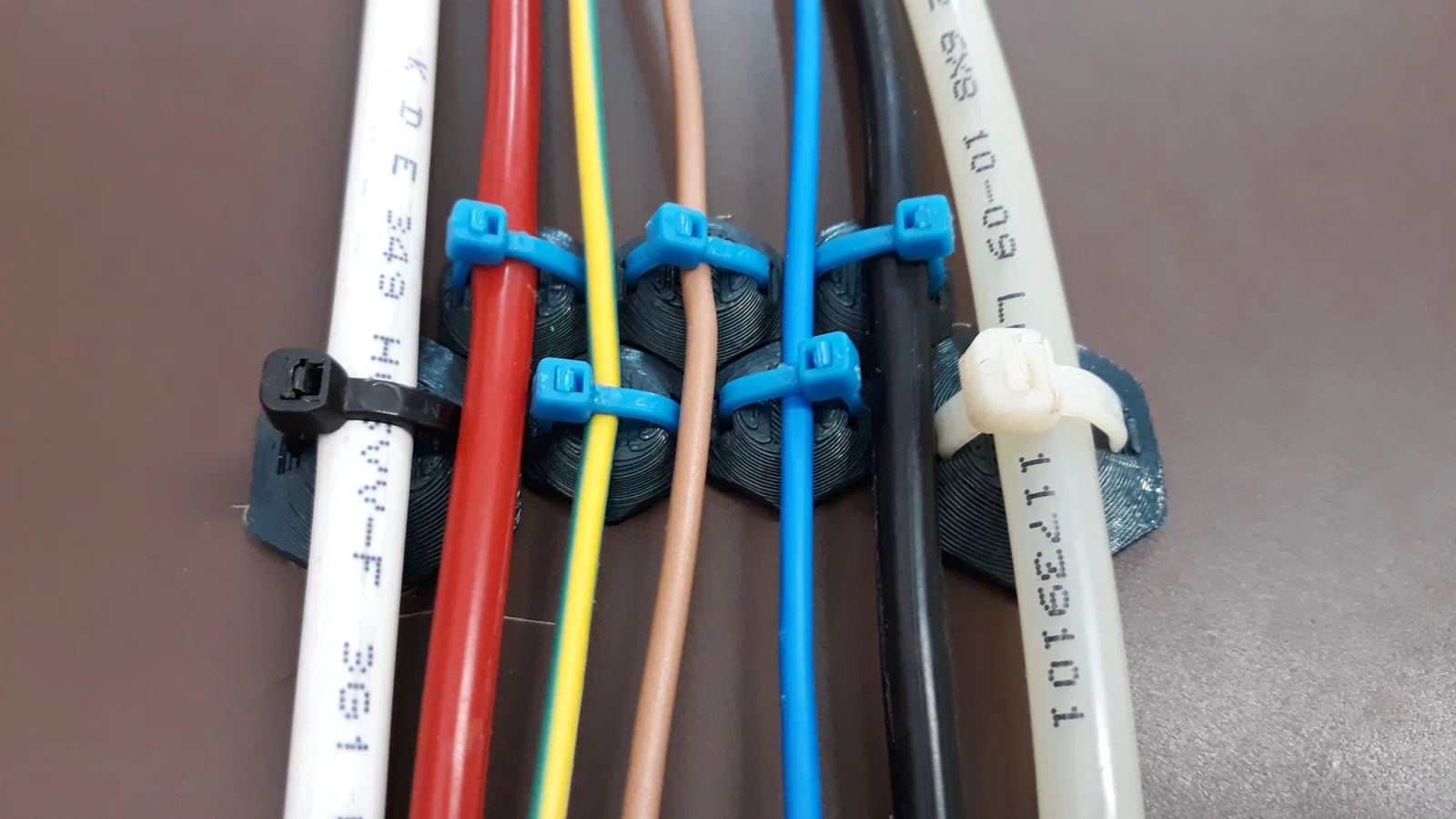

Mình quyết định tự thiết kế một mẫu kẹp dây (cable clips) đơn giản vì mình không thích lắm mấy loại bán sẵn ngoài thị trường, với lại ở khu mình sống cũng rất khó kiếm. Và tính ra với mình thì in còn rẻ hơn nữa.

Đặc điểm:

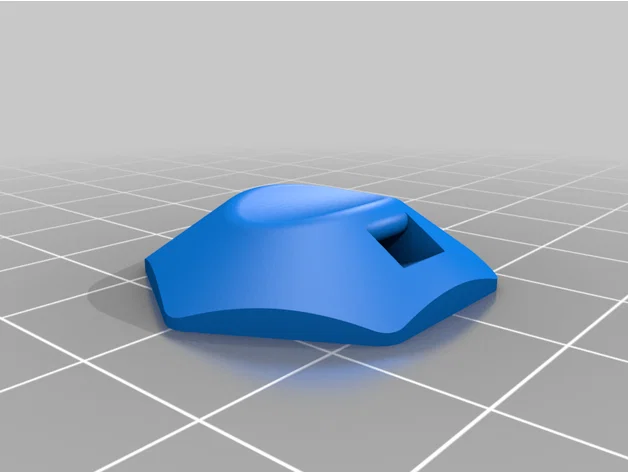

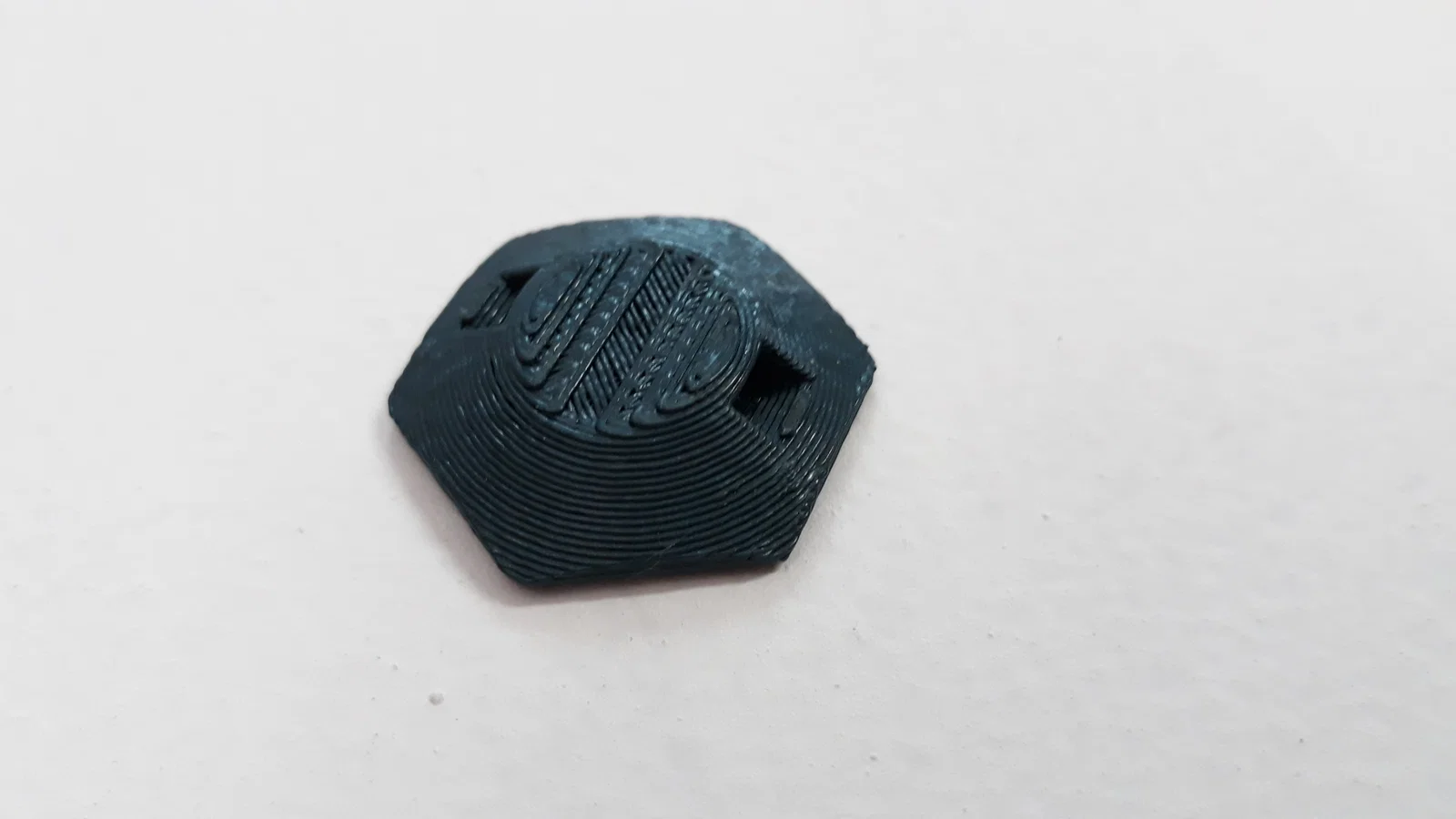

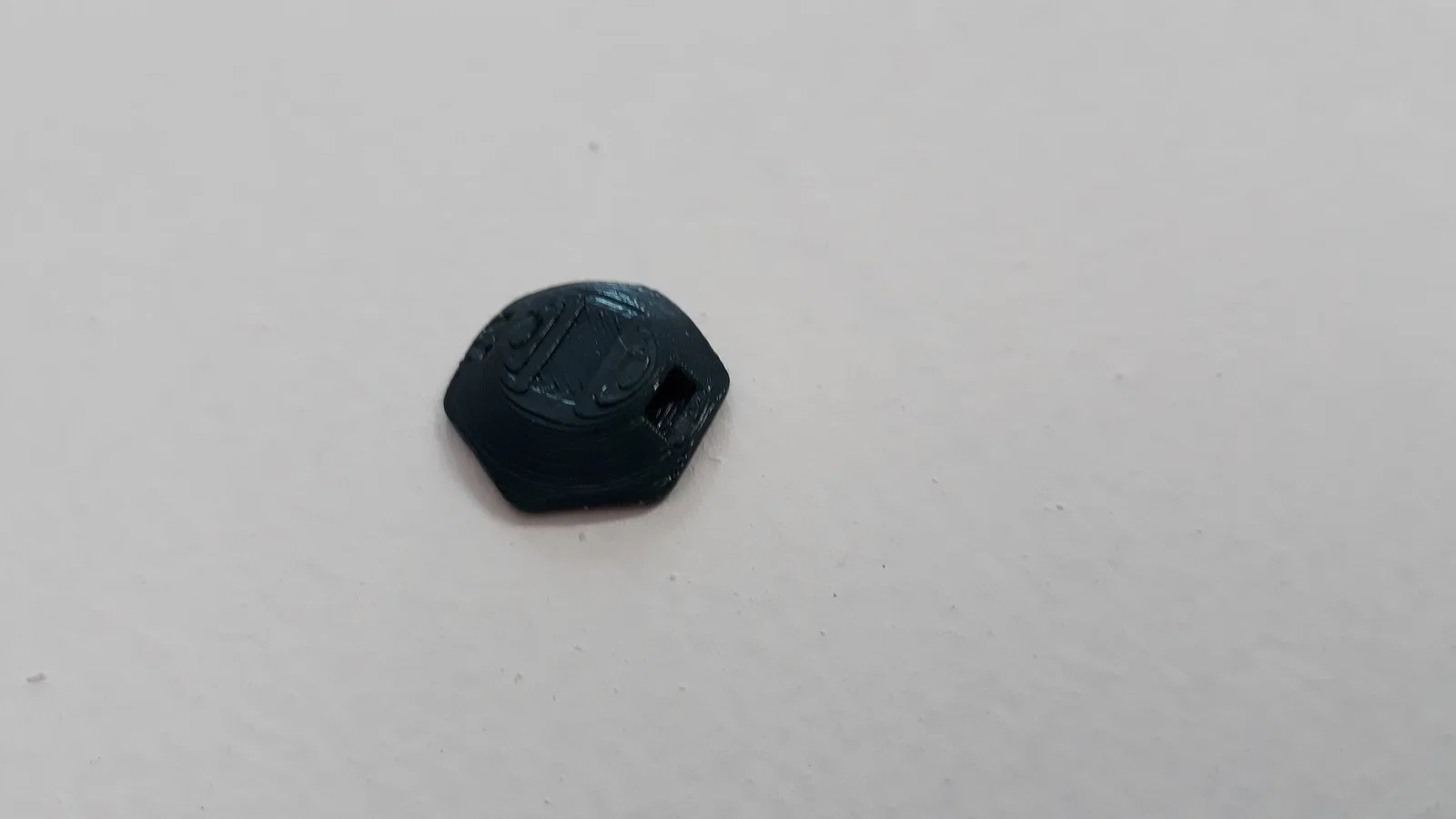

  • Hình lục giác (hexagonal) nên canh thẳng hàng dễ hơn loại vuông hay tròn.
  • Dây rút (cable tie) có thể luồn từ phía trên hoặc từ bên hông, thay vì chỉ luồn từ bên hông như phiên bản thương mại.
  • Có thể dán bằng băng keo hai mặt, keo dán, keo nến (hot glue), v.v.
  • KHÔNG thể lắp bằng ốc vít :-(

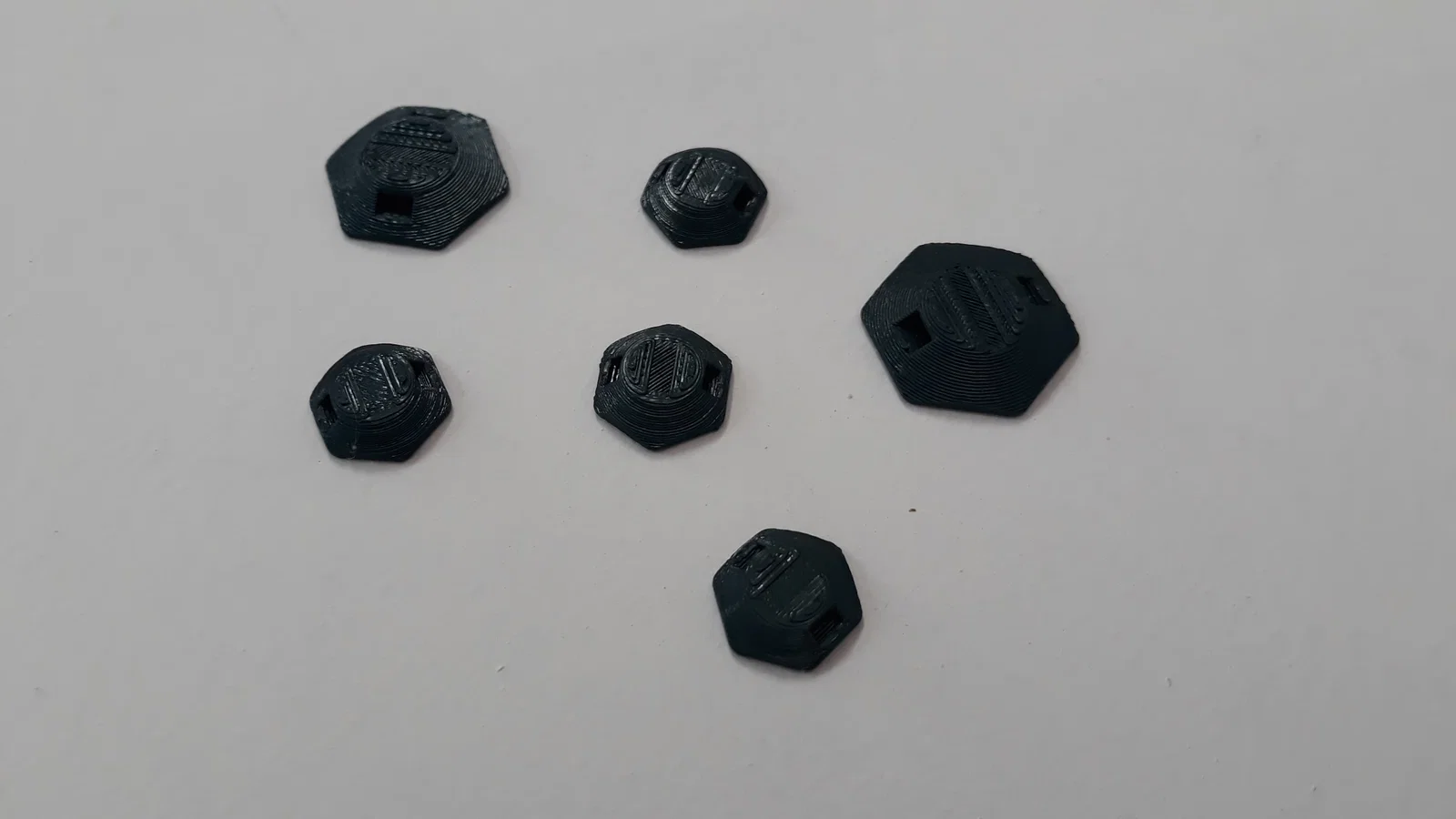

  • Hai kích thước khác nhau (Small, Big).
  • Dùng được với nhiều cỡ dây rút khác nhau.
  • Rất dễ in, bề mặt bám lớn và không cần support.
  • Có thể in bằng bất kỳ vật liệu nào phù hợp với nhu cầu của bạn.
  • Có thể in nhiều cái trong một lần.
  • Giá mỗi cái sau khi in: 0.1–0.2€/$ hoặc thấp hơn tùy vật liệu và kích thước.
  • Có thể tùy biến trên Onshape, link ở đây: https://cad.onshape.com/documents/095849beec4caedf25f2f278/w/3aba416b7ede97c91c66ba40/e/83df1d800544f6f76c65881a

Hướng dẫn in

Khuyến nghị khi in:

  • Nozzle 0.4mm
  • Layer height 0.2mm
  • Extrusion width 0.5–0.6mm
  • Không cần brim hay raft.
  • Không cần supports

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,5 MB
File lớn nhất
851,3 KB
