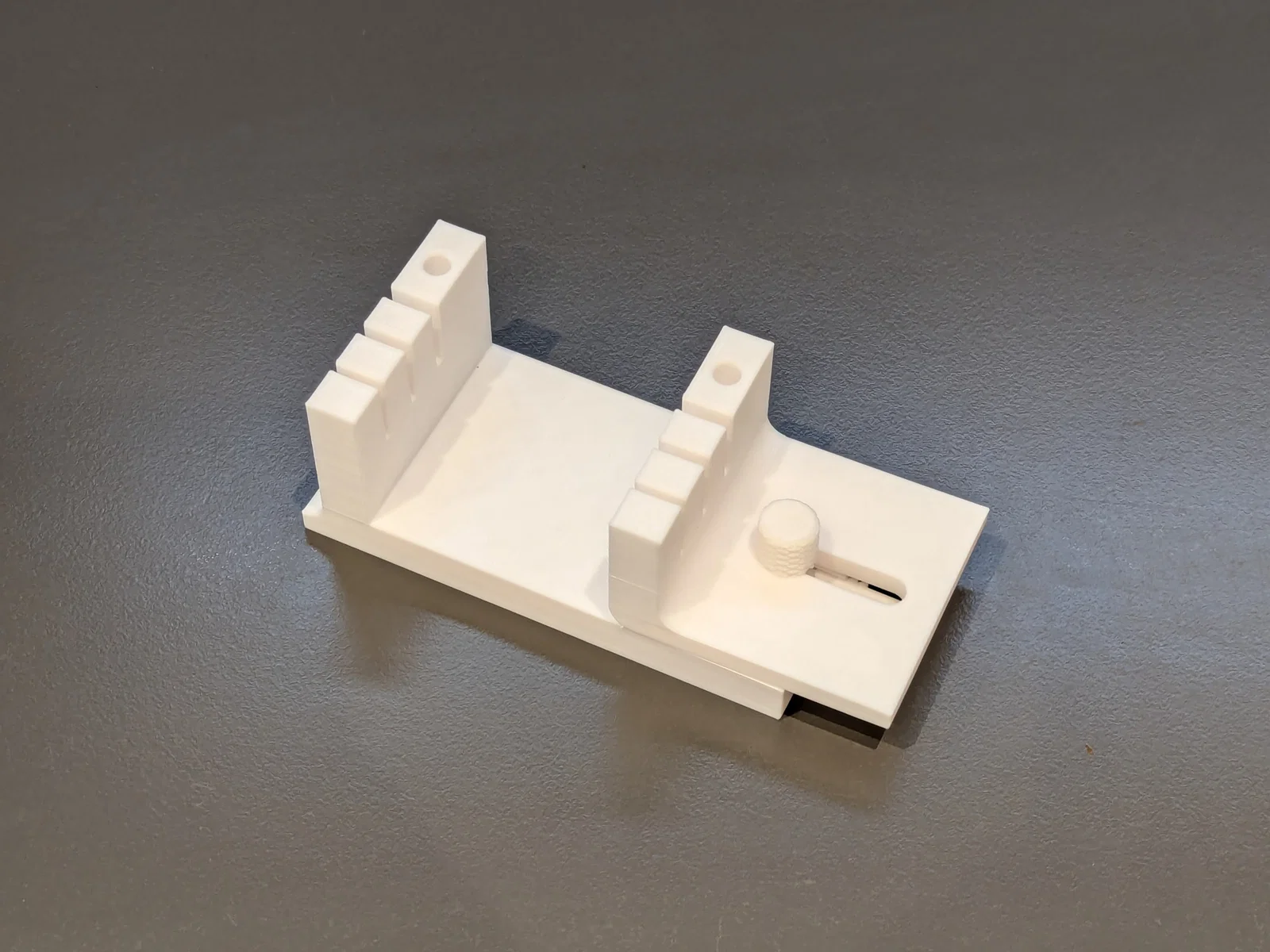

Adjustable Solder Helper – Đồ gá hỗ trợ hàn có thể chỉnh

Cơ chế điều chỉnh

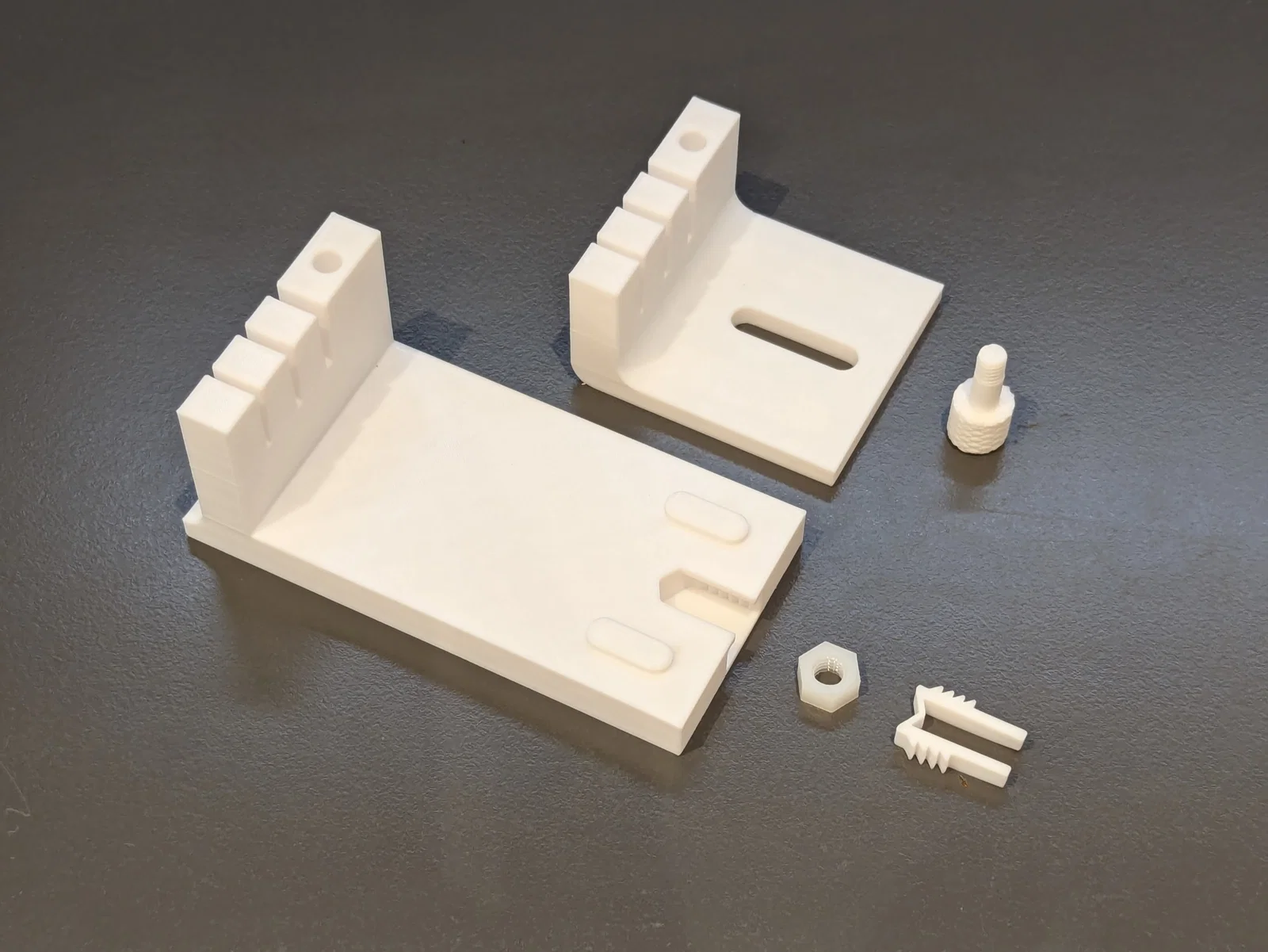

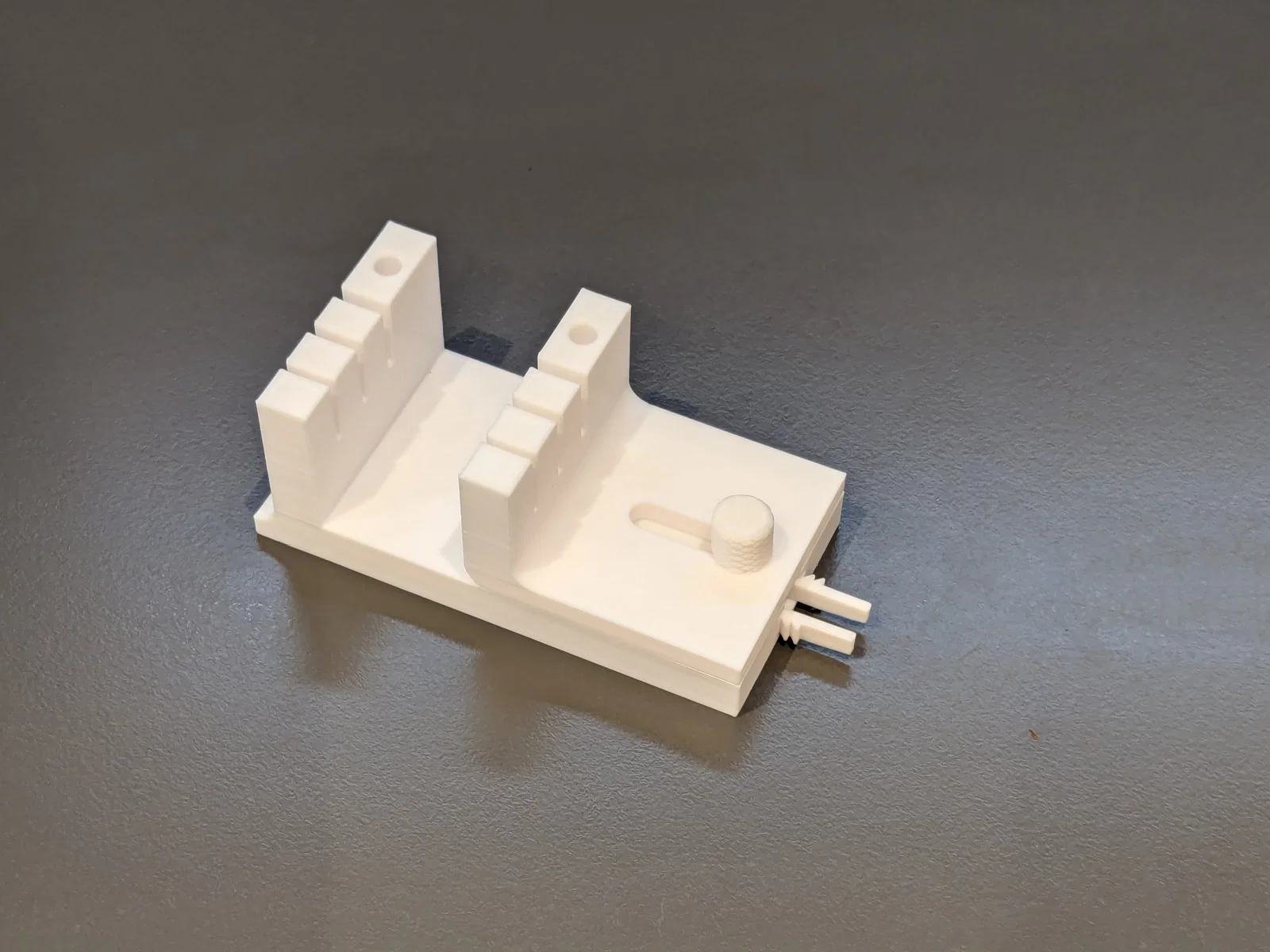

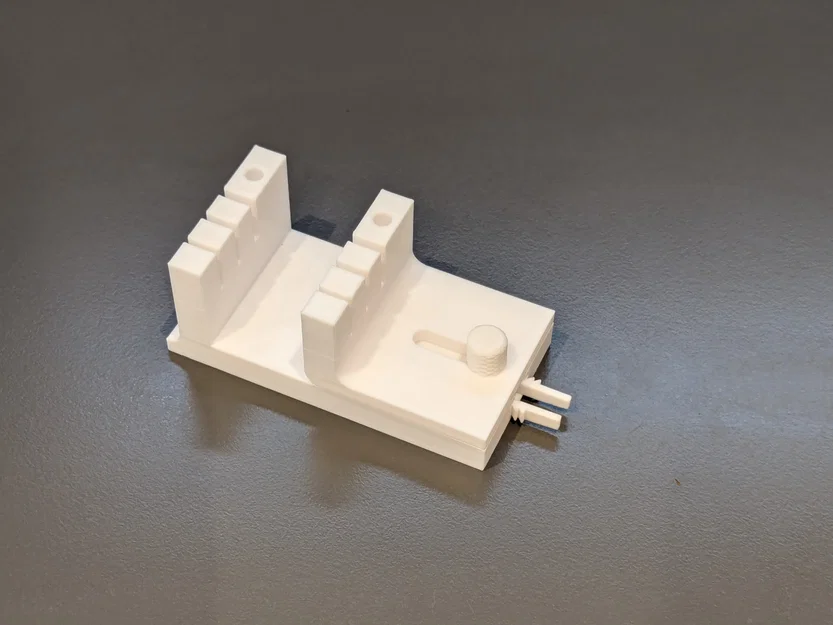

Cơ chế để điều chỉnh bề rộng vùng cần hàn dựa trên một bộ nut và bolt thích ứng. Phần fastener (bolt) dùng ren M6x1. Tuy nhiên, cũng có thể dùng nut và bolt mua sẵn (không in) nhỏ hơn M6. Để lắp mẫu, đặt nut vào khe, bóp phần ratchet vào khe, rồi thả ra khi nut đã được giữ chắc.

Có ghi chú về việc in fastener và nut ở mục Printing.

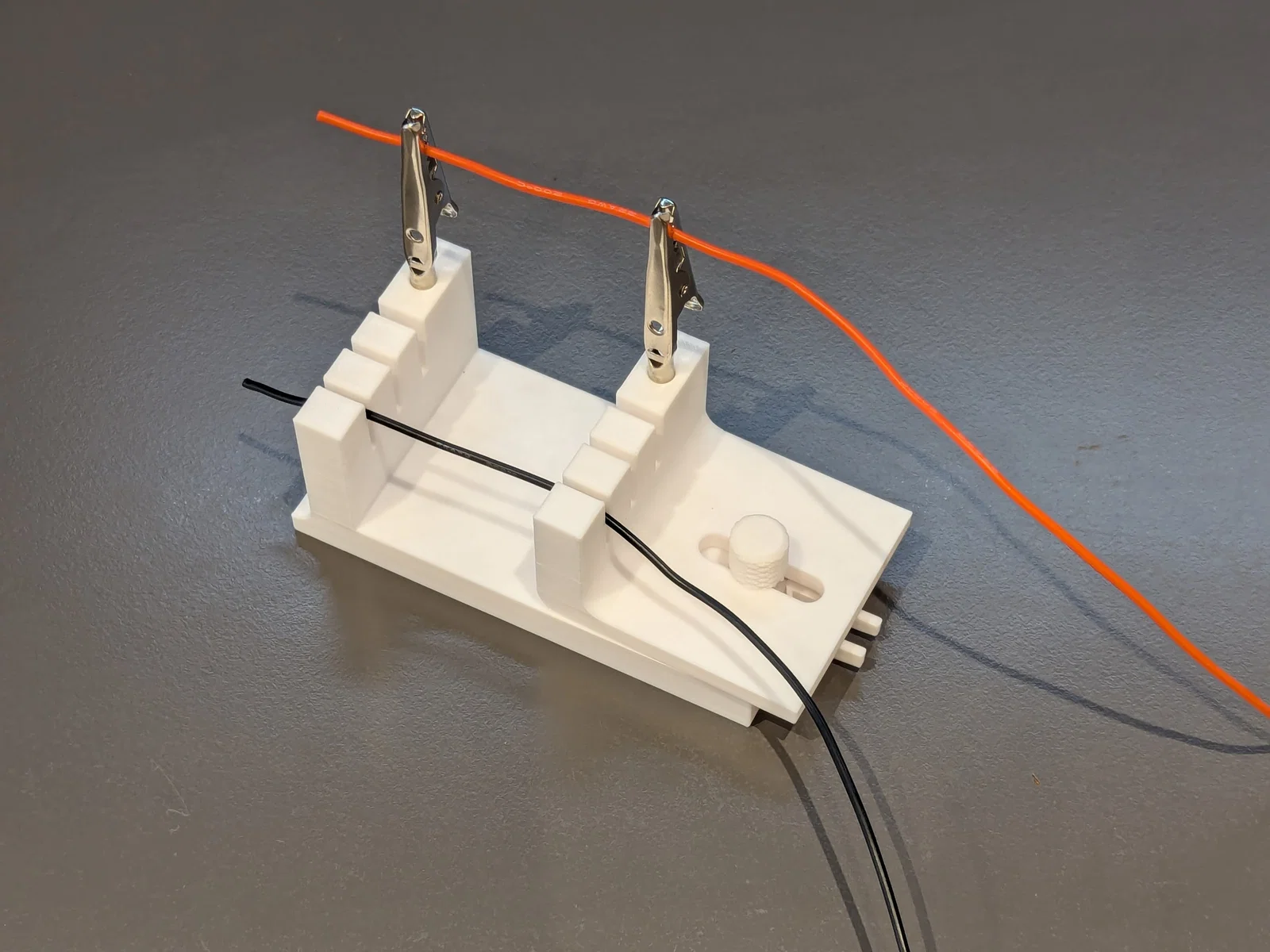

Kích thước chính

• Kẹp giữ dây 1.0mm đến 1.5mm
• Kẹp giữ dây 1.5mm đến 2.0mm
• Kẹp giữ dây 2.0mm đến 2.5mm
• Ngàm gắn alligator clip 5mm
• Bề rộng vùng hàn 30mm (có thể chỉnh tới 50mm)

Mẫu được thiết kế kích thước 100mm x 50mm x 40mm (W x D x H) nhưng có thể scale để tăng/giảm kích thước kẹp giữ dây.

Mẫu có tolerance 0.2mm. Tolerance này áp dụng cho phần ngàm gắn alligator clip và phần rãnh âm (recess) của slider. Tuy nhiên, tolerance của tray là 0.4mm để bù cho cả hai điểm kết nối, và được áp dụng ở phía có phần khoét (cut-away) của slider.

Printing

Mẫu đã được in bằng PLA trên Creality Ender 3 V2 với nozzle 0.4mm. Khi dùng nut M6 không in (mua sẵn), việc in fastener với scale 95% theo trục X và Y cho hiệu quả tốt. Việc in nut M6 chưa thành công nhưng model vẫn được kèm trong lần upload này.

Changelog

2024-09-21

Thêm

• Model tray có vùng lõm để hứng thiếc hàn
• Cập nhật model đế với phần khoét để tháo tray
