Chi tiết in 3D cho Pump it up Dance Pad (printed parts)

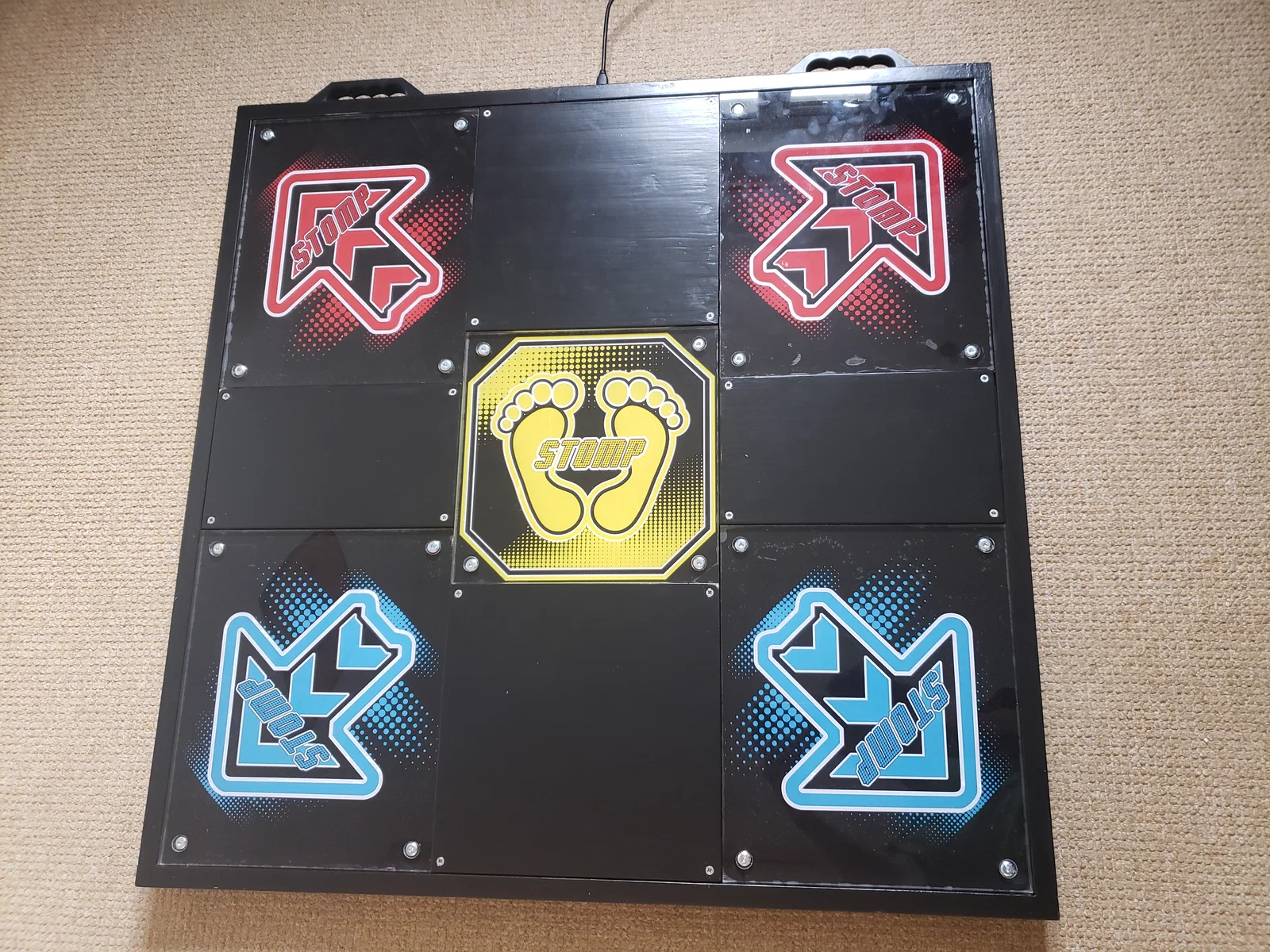

Đây là các chi tiết in 3D cần thiết cho bộ DIY Pump it Up dance pad của mình. Pad được làm từ gỗ, chi tiết in 3D và acrylic; thông tin chi tiết thêm xem tại đây:
http://www.blowingstuff.com/projects/2020/06/06/piu-dance-pad.html

Để làm một pad hoàn chỉnh với 5 panel mũi tên, bạn sẽ cần số lượng chi tiết như sau:

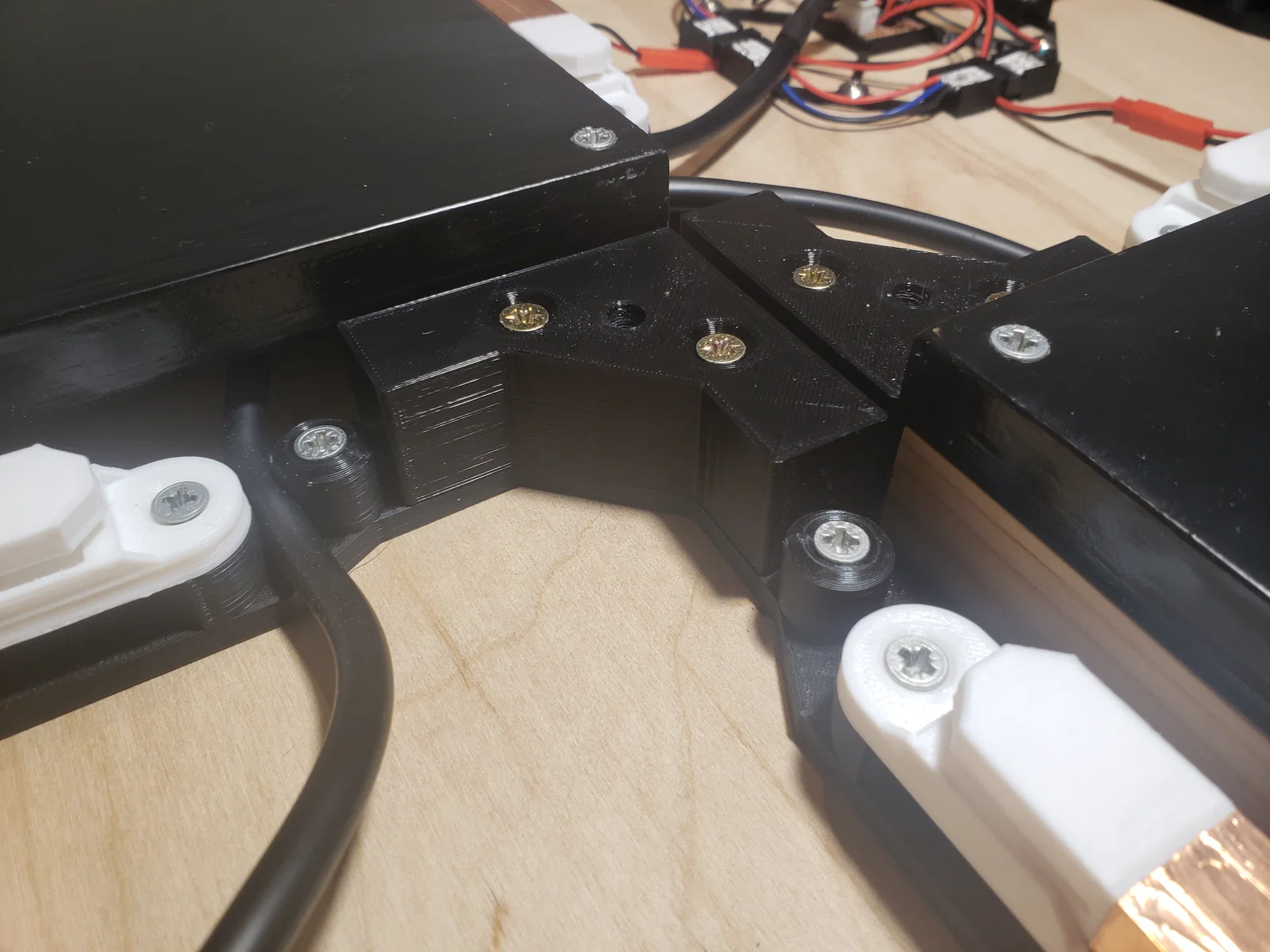

• 8x Full Arrow Pad Frame
• 8x (MIRRORED) Full Arrow Pad Frame
• 4x Full Center Pad Frame

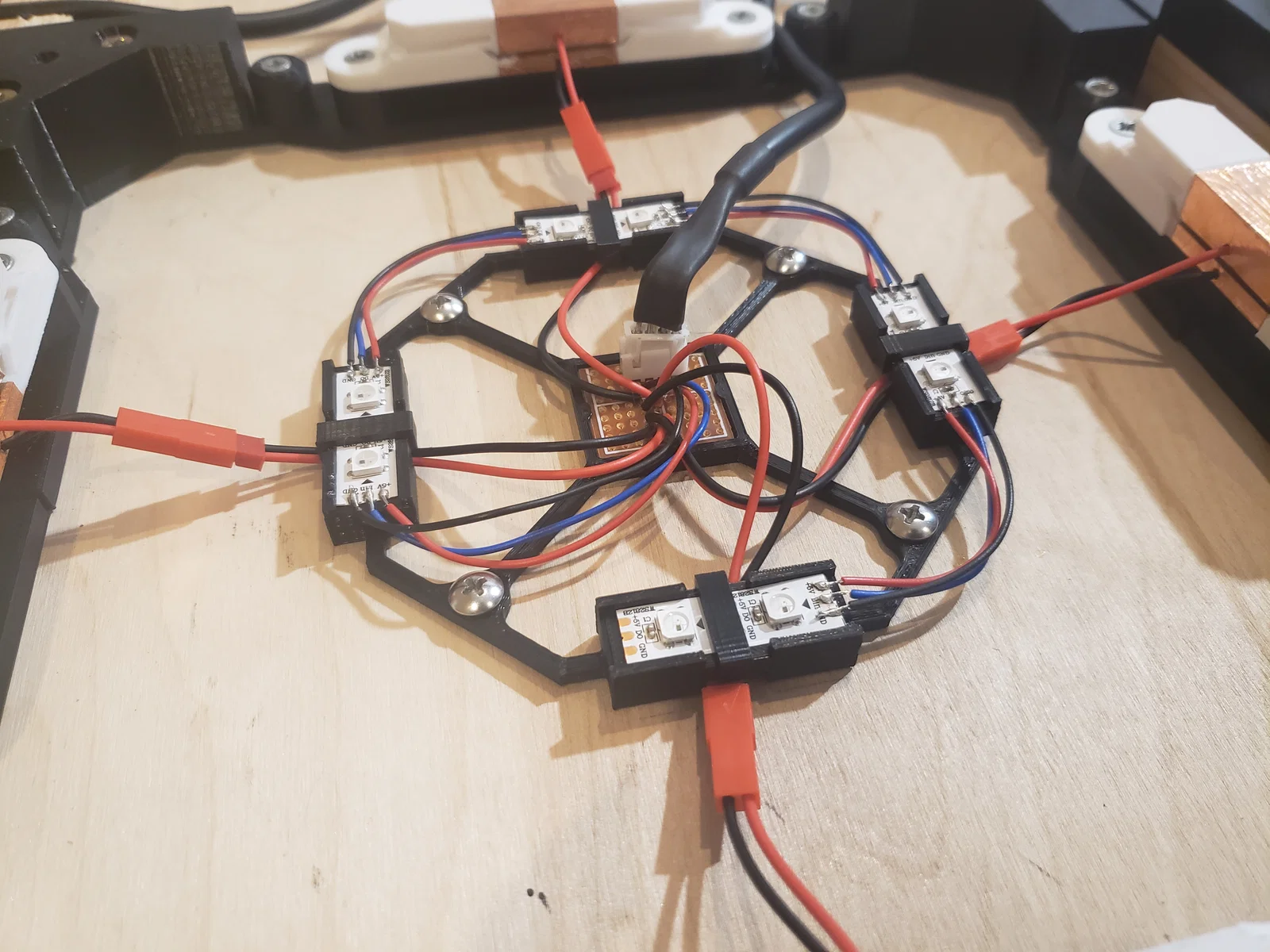

• 5x LED Base
• 20x LED Clip
• 20x Foot Sensor Body v4
• 20x Foot Sensor Flap Winged v4
• Tùy chọn: 2x 15mm screw shim
• Tùy chọn: 1x 6mm screw shim

Mình cũng có đính kèm project Fusion360 cho một bộ pad gỗ full (có brackets). Bạn có thể dùng nó để đo và canh kích thước cắt gỗ. Còn với kiểu pad hybrid gỗ + nhựa, chỉ các thành phần này là liên quan: Base, Outer Shell, Middle Stands Support, và Middle Stands.

Hướng dẫn in

Với các phần khung pad (pad frame parts), khuyến nghị tối thiểu 3 perimeters; infill có thể để thấp khoảng 10–15%.

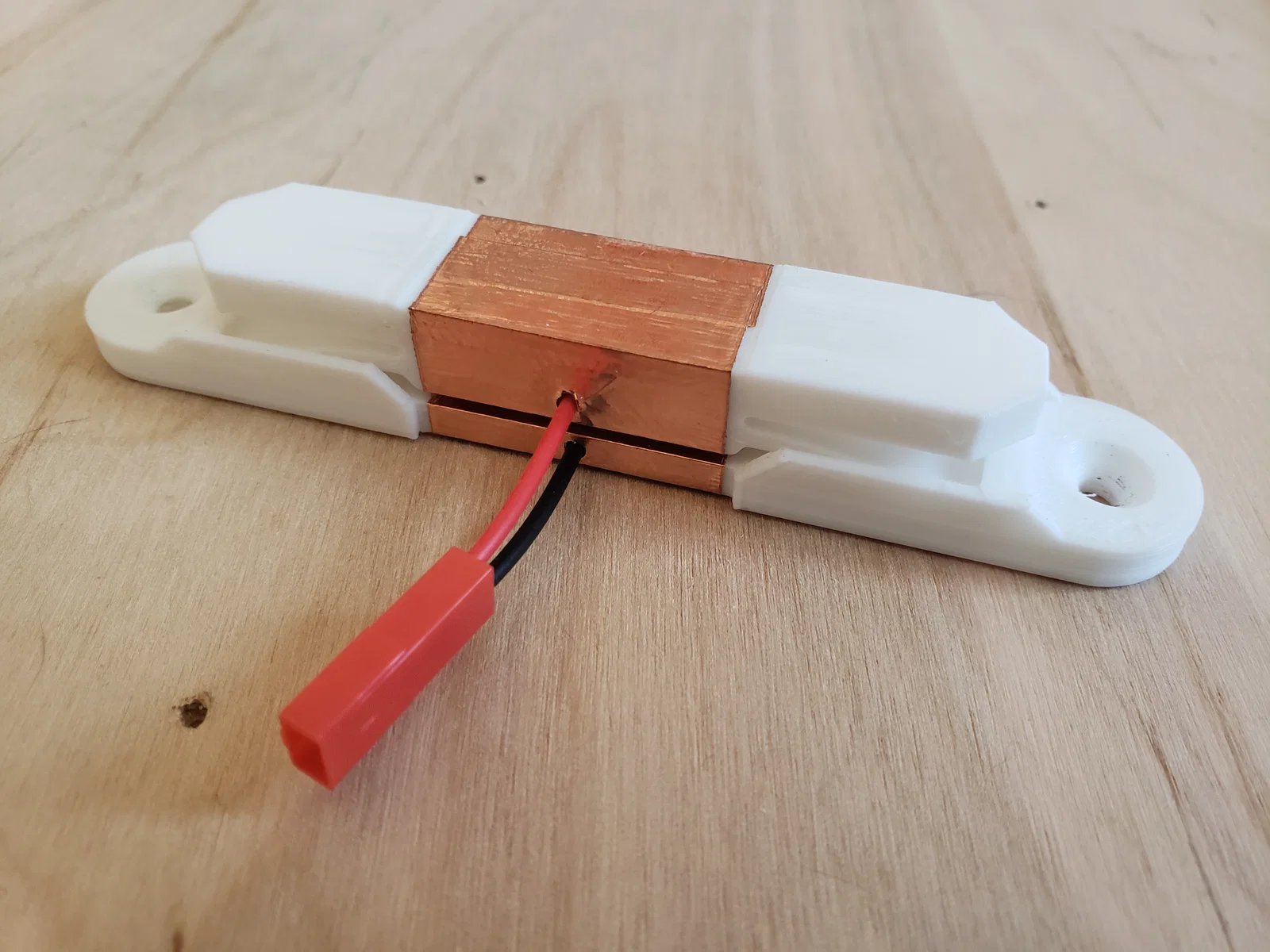

Sau khi in xong các sensor, chà nhám nhẹ để các bề mặt sẽ tiếp xúc với nhau phẳng nhất có thể. Cắt băng keo đồng (copper tape) 1 đoạn 5cm cho phần dưới và 1 đoạn 6cm cho phần trên, rồi dán sao cho đường mí (seam) nằm ở phía không tiếp xúc. Dán xong thì chỉ cần bấm ráp các phần lại với nhau; nếu cần thì dùng kìm hỗ trợ.

Chọc thủng lớp đồng ở các lỗ, luồn dây từ bên này qua bên kia (chi tiết đối xứng nên bên nào cũng được), rồi hàn: chấm thiếc lên lớp đồng trước, sau đó reflow cùng với dây, thêm lượng thiếc vừa đủ nhiều để mối nối chắc (dây có thể hơi bị xê dịch nên dễ bị mỏi gãy).

Hướng dẫn dùng đồ gá khoan (shim):

1. Bắt ốc siết chặt 2 chi tiết 15mm lại với nhau và trượt/ốp chúng vào góc của tấm acrylic.
2. Lắp shim 6mm vào trong lỗ ở một bên của shim 15mm.
3. Dùng mũi khoan 6mm, khoan (phải thật thẳng) xuyên hết tấm acrylic để bu-lông có thể đi qua.
4. Tháo shim 6mm ra, giữ nguyên shim 15mm tại chỗ.
5. Dùng mũi khoan 15mm, khoan sâu đúng 4mm.

Mẹo:

Ở bước 1, các shim có thể bắt lại với nhau bằng ốc M3. Để đảm bảo chúng bám chắc vào góc tấm acrylic, mình khuyên dùng đai siết kiểu band clamp cho đồ gỗ, hoặc bất kỳ loại kẹp nào khác. Việc này quan trọng để đảm bảo lỗ 6mm và 15mm thẳng hàng với nhau.

Ở bước 3, nếu bạn không đảm bảo khoan được đúng phương thẳng đứng, hãy dùng shim 6mm ở cả hai mặt, khoan mỗi bên nửa chiều dày rồi gặp nhau ở giữa. Cách này sẽ giúp canh lỗ chuẩn hơn.

Ở bước 5, mình dùng độ sâu 4mm vì đó là đúng chiều cao mình cần cho pad của mình (tùy người dùng/YMMV) và dùng bu-lông 6mm dài 30mm (30mm không tính phần đầu). Như vậy bu-lông sẽ vặn vào và vừa đủ khoảng hở để nâng lên ngang mặt tap của pad, đồng thời có thể chìm xuống 2mm, đủ để sensor hoạt động. Mình rất khuyến nghị thử trước trên một miếng acrylic bỏ (scrap) để canh chuẩn độ sâu khoan, rồi hãy khoan toàn bộ các lỗ.
