K1C aJeS (Hộp Multi Filament Box)

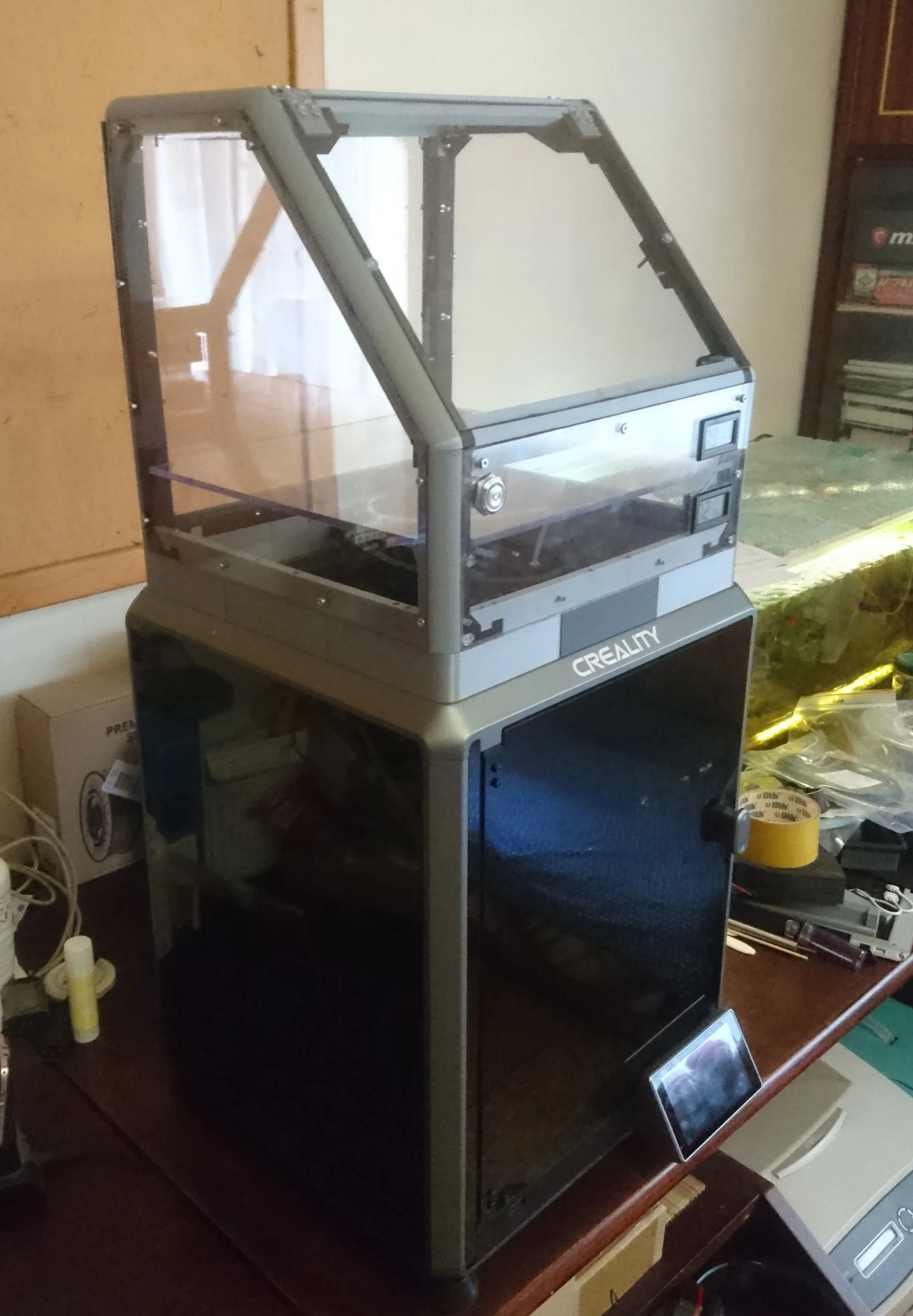

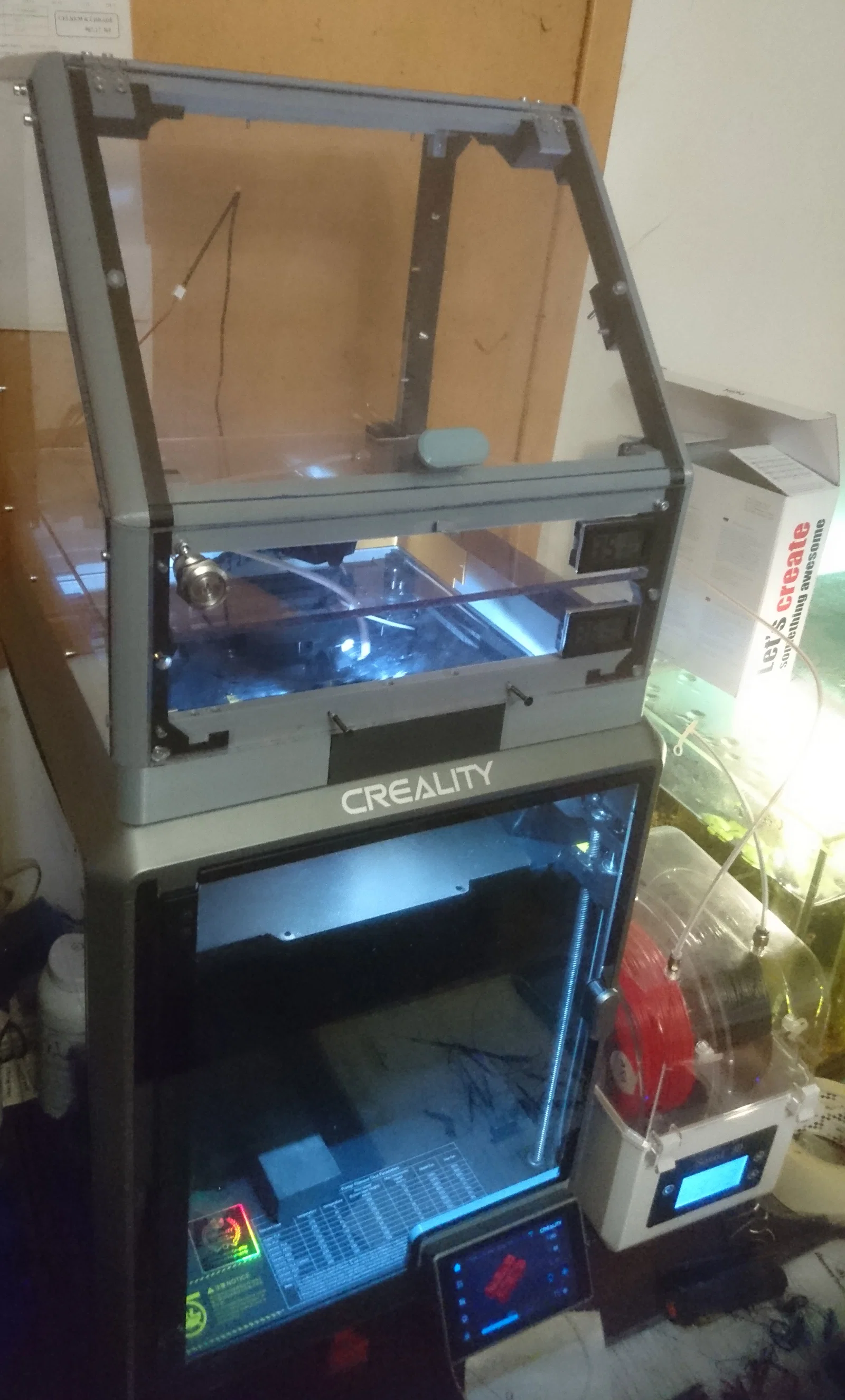

Đây là bộ build cho máy in Creality K1C của mình. Đây là phiên bản mới nhất V4. Mấy bản nhỏ hơn mình thử qua thì thấy không ổn đủ để dùng.

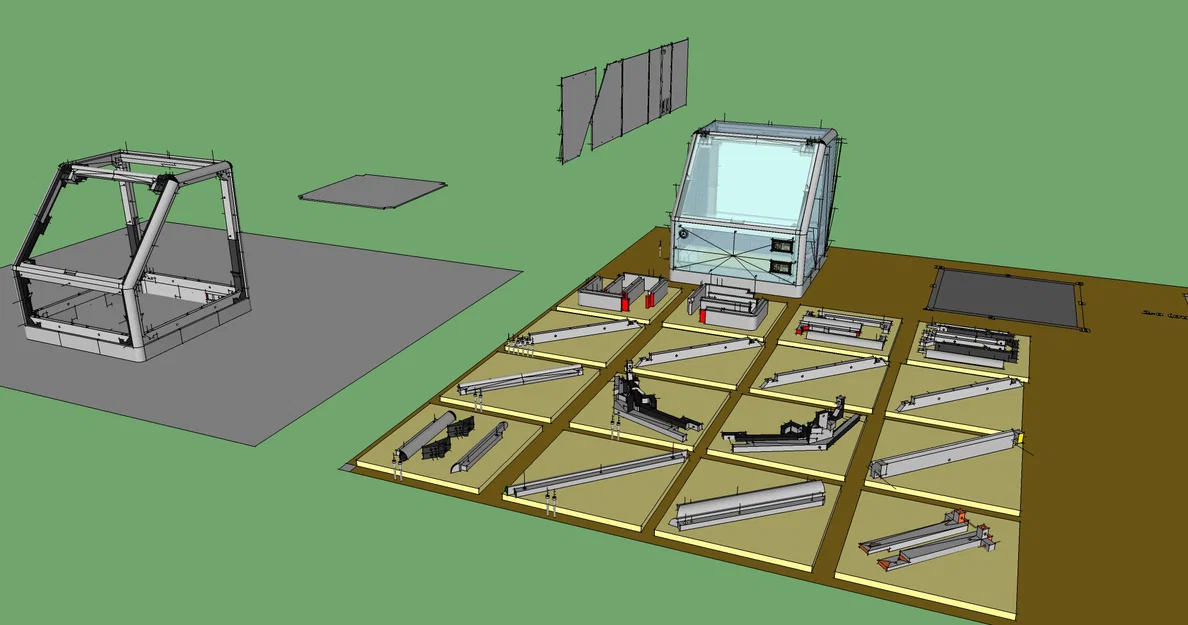

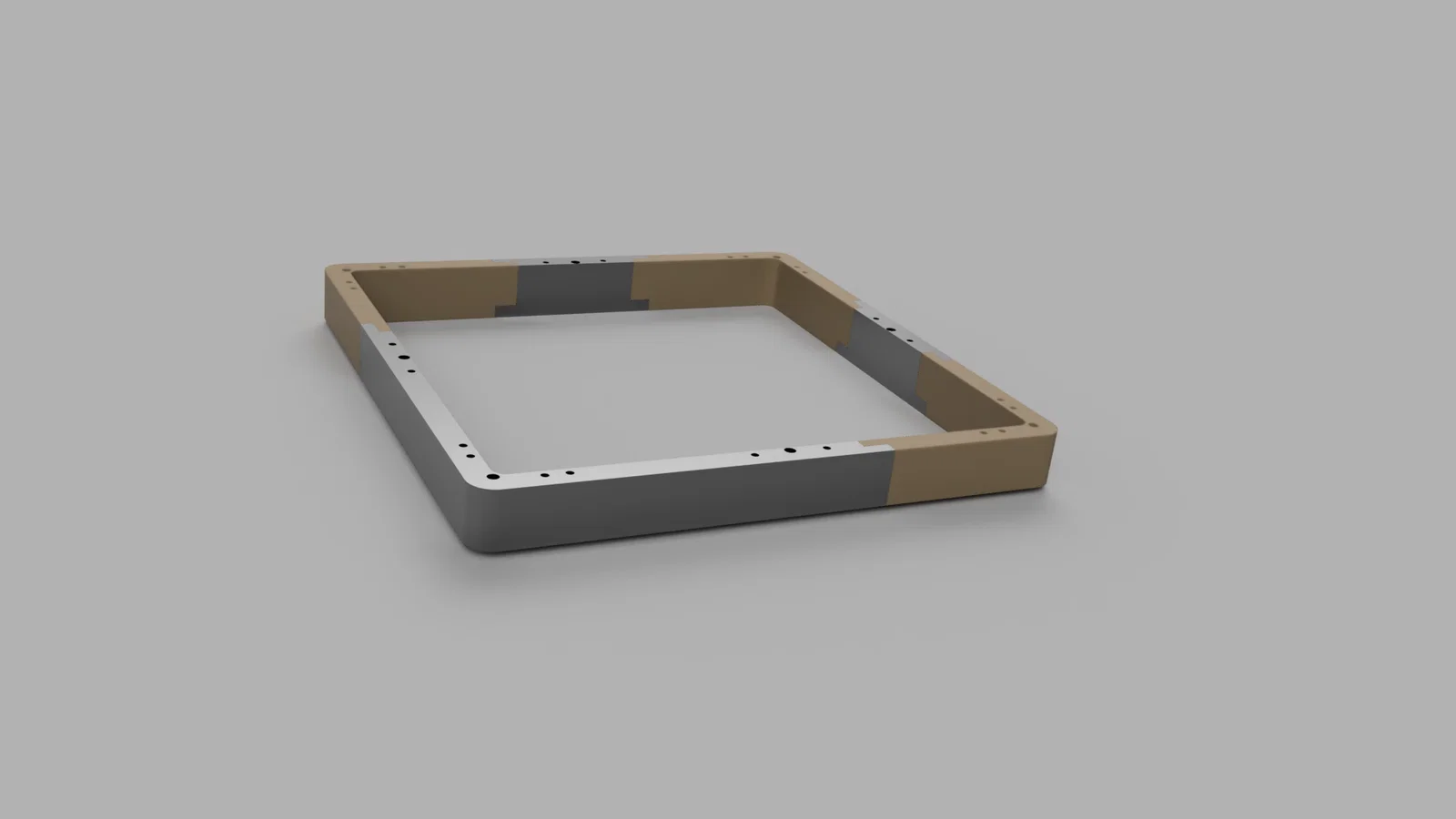

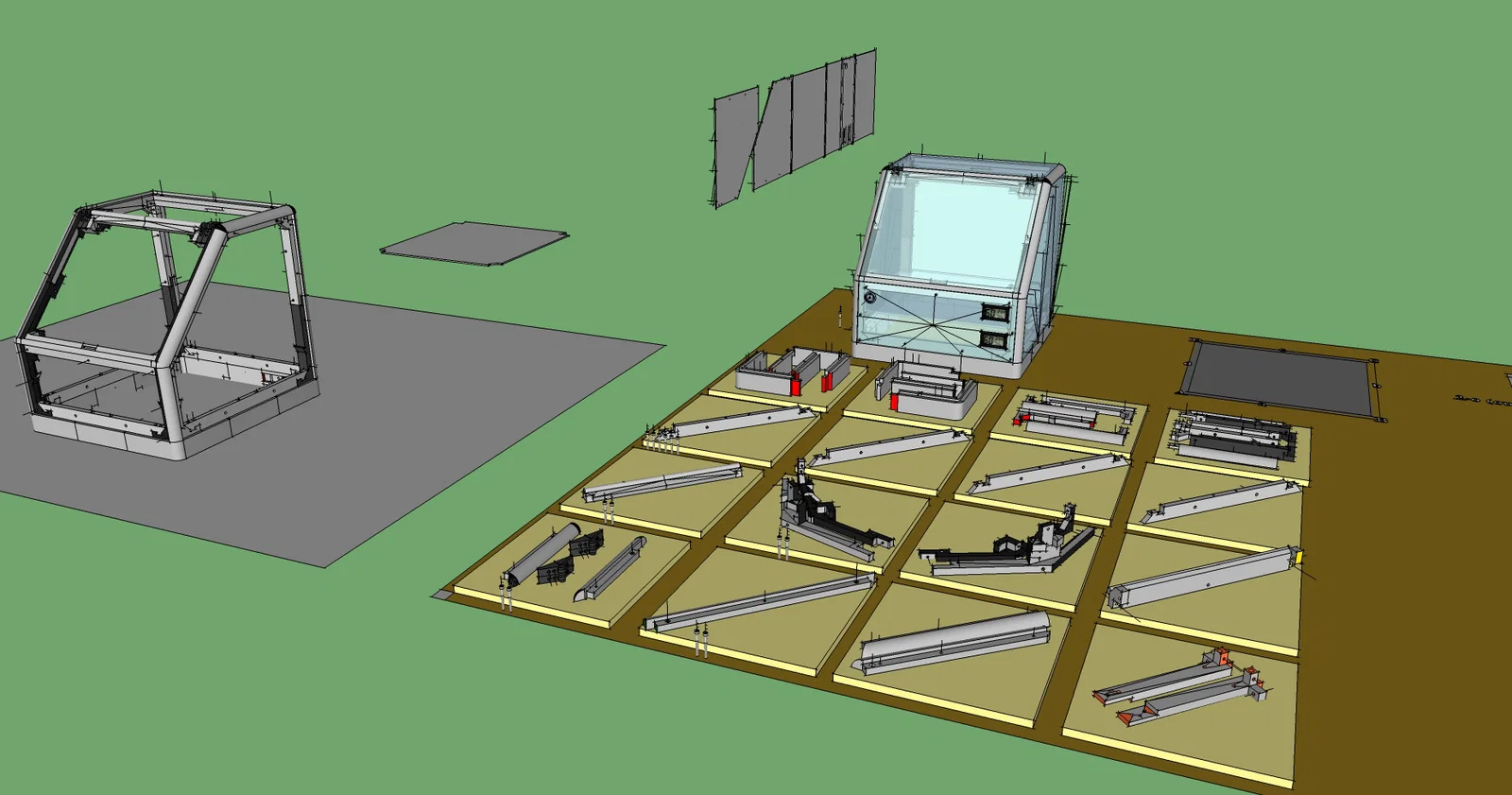

Theo cảm nhận của mình, loại filament có màu gần giống nhất với màu khung K1, K1C gốc là Devil Design ASA Aluminum. Thiết lập tất cả ít nhất 3 perimeters với 25% Gyroid. Khung đáy được bắt ở các góc bằng ốc M3x30. Tất cả các mối ghép bằng ốc đều dùng chuẩn M3. File được export theo kiểu 1 assembly = 1 *.stl để vừa khay in của K1 hoặc K1C. Một số chi tiết có thể cần nới supports, nhưng mình đã cố hạn chế tối đa.

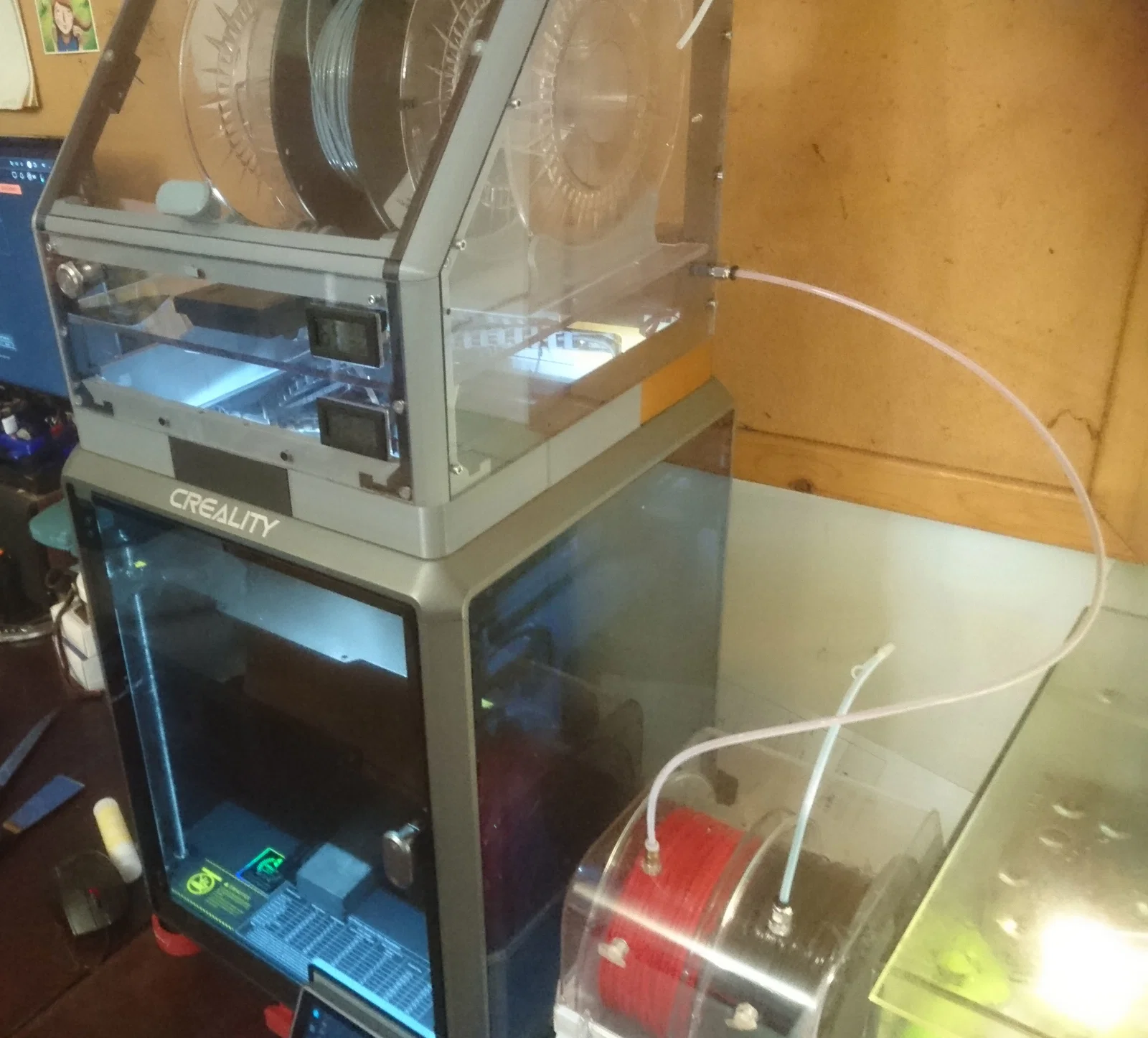

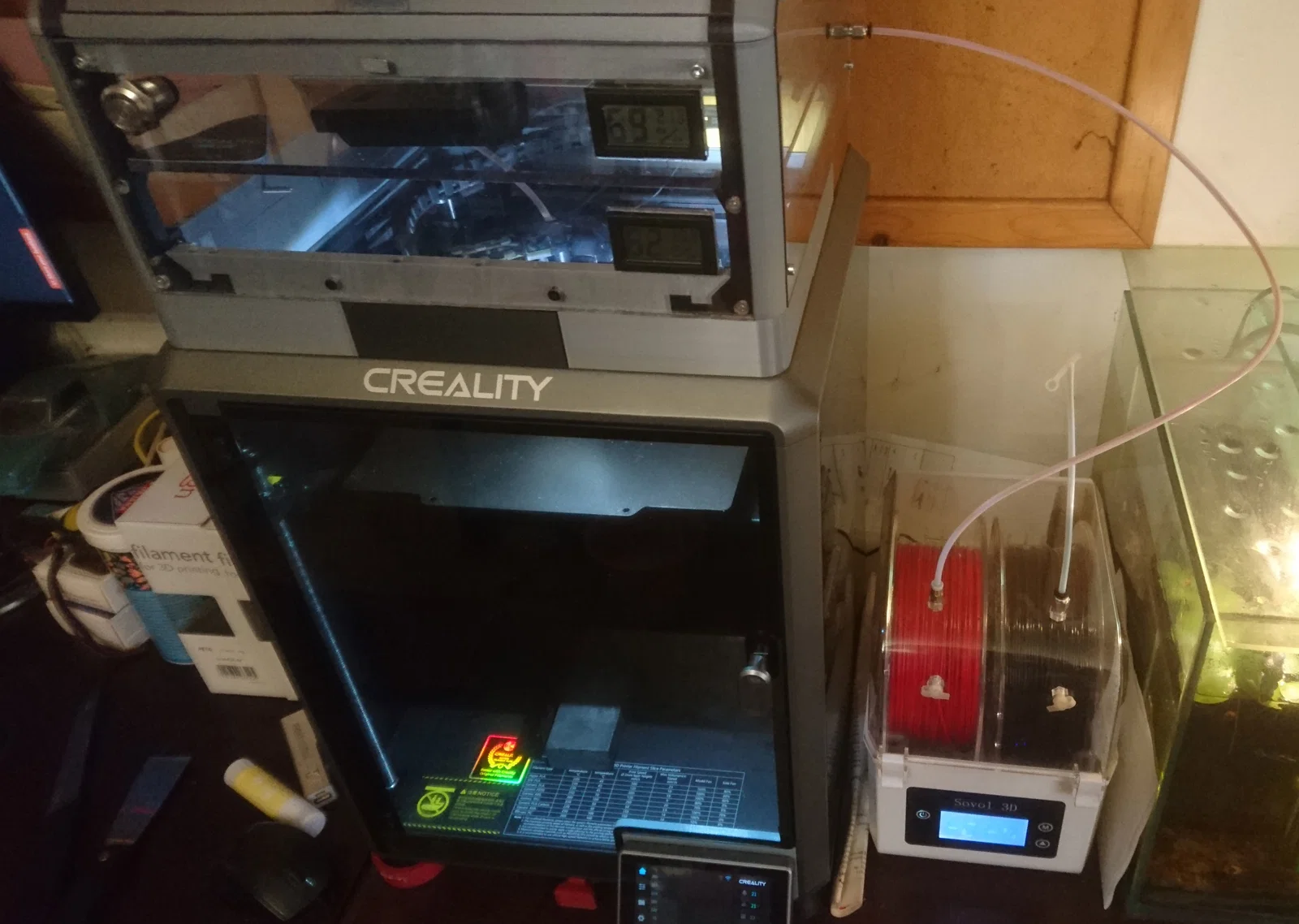

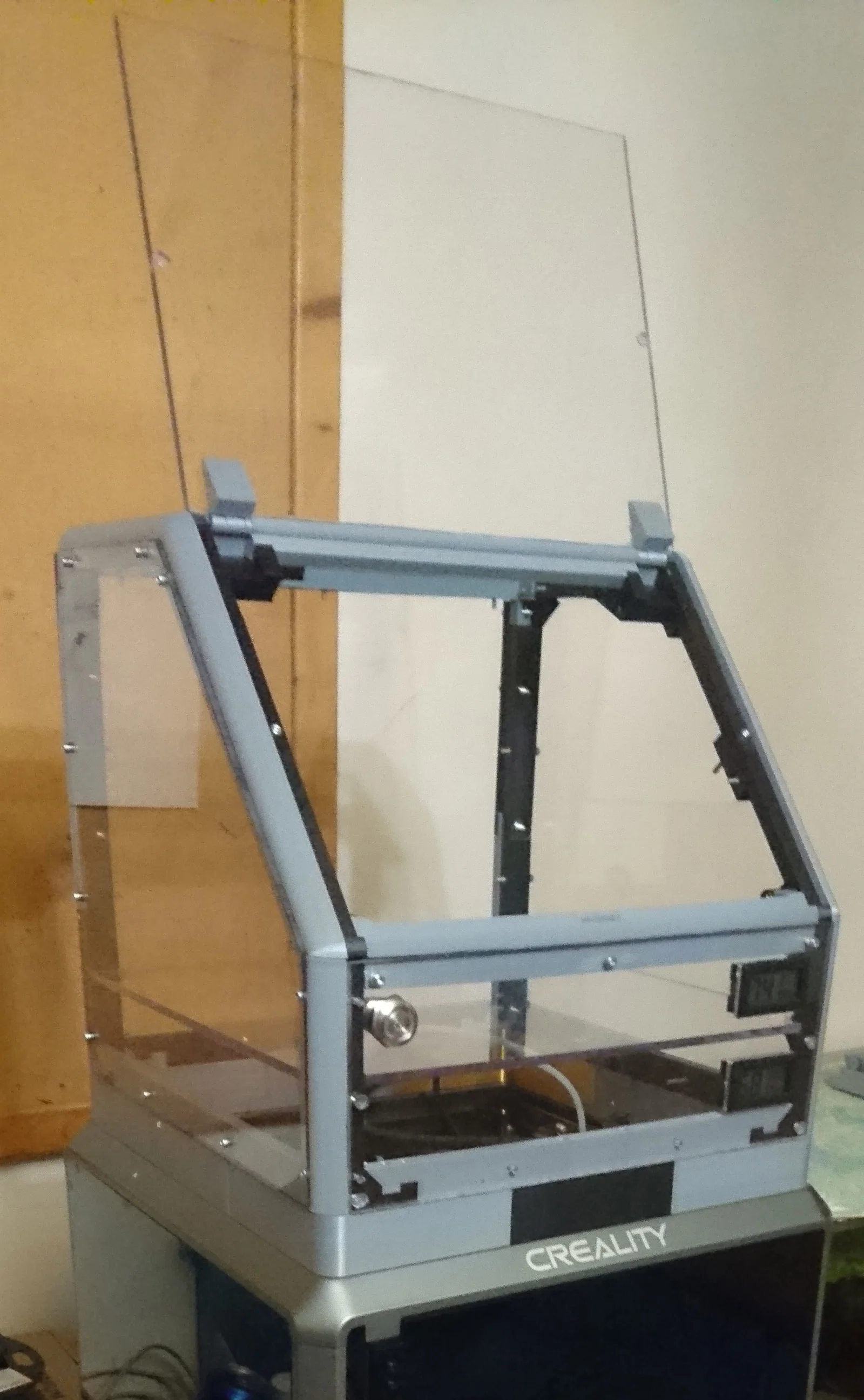

Với ai thích “cứng” hơn nữa, có thể tạo thêm 4 ren để bắt ở giữa mỗi cạnh, nhưng do hình dạng phần đế nên việc này không cần thiết. Cả cụm vẫn rất chắc, nhất là sau khi bắt đủ các vách Plexiglas bằng ốc. Plexiglas dày 5 mm, nhưng dùng loại mỏng hơn 4 hoặc 3 mm cũng không sao. Vị trí đưa ống PTFE kèm filament vào thì tùy mọi người chọn. Gợi ý mình đã thử chạy ổn là phía sau bên phải, hơi chếch lên trước so với cột. Sau đó có thể đi lên khoang trên hoặc dẫn qua máy sấy đặt cạnh máy in.

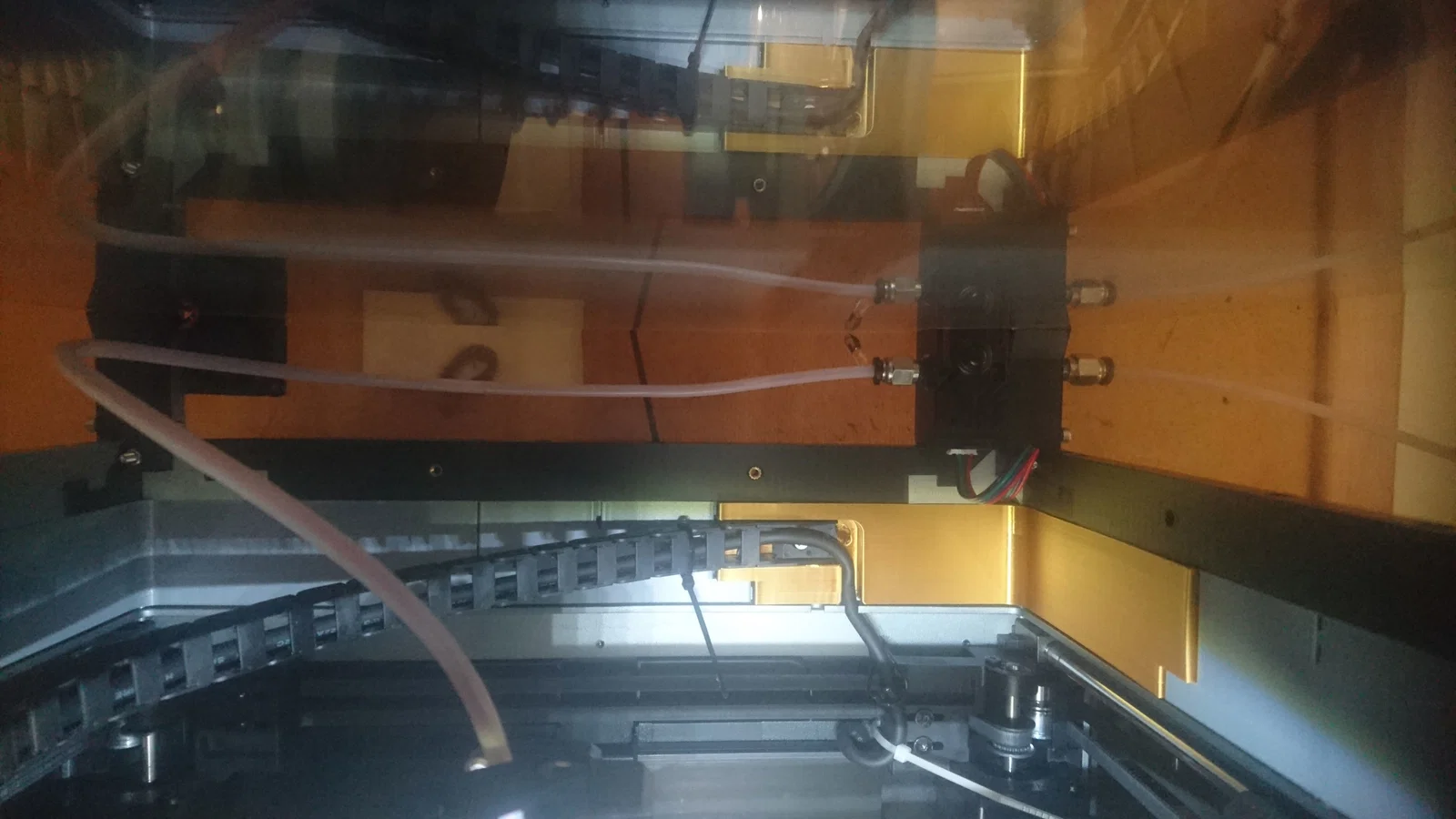

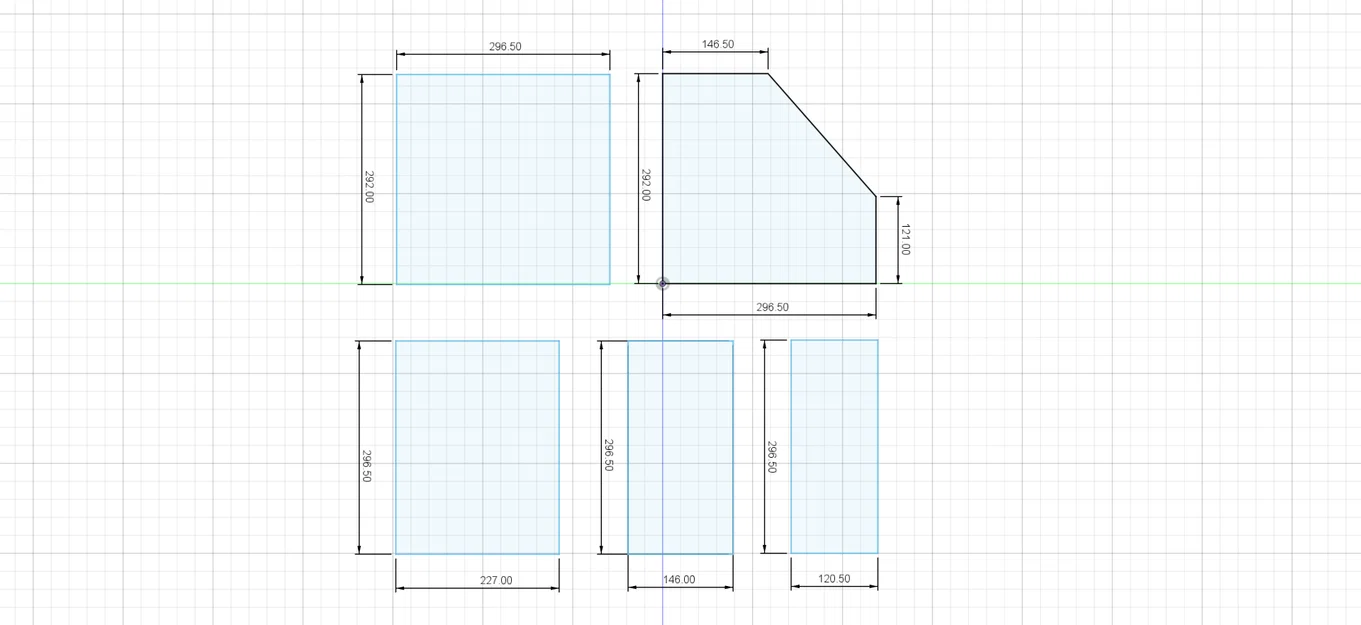

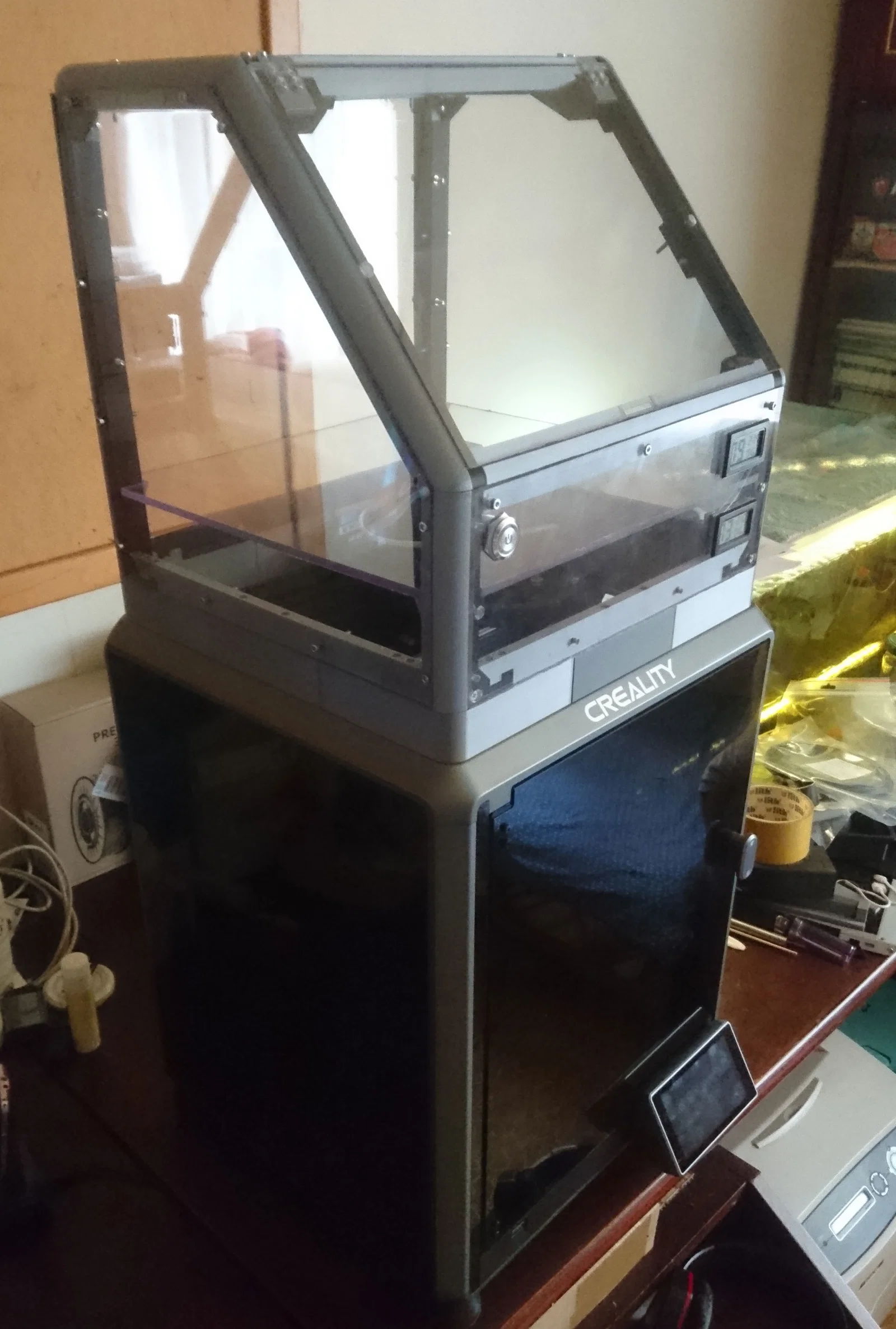

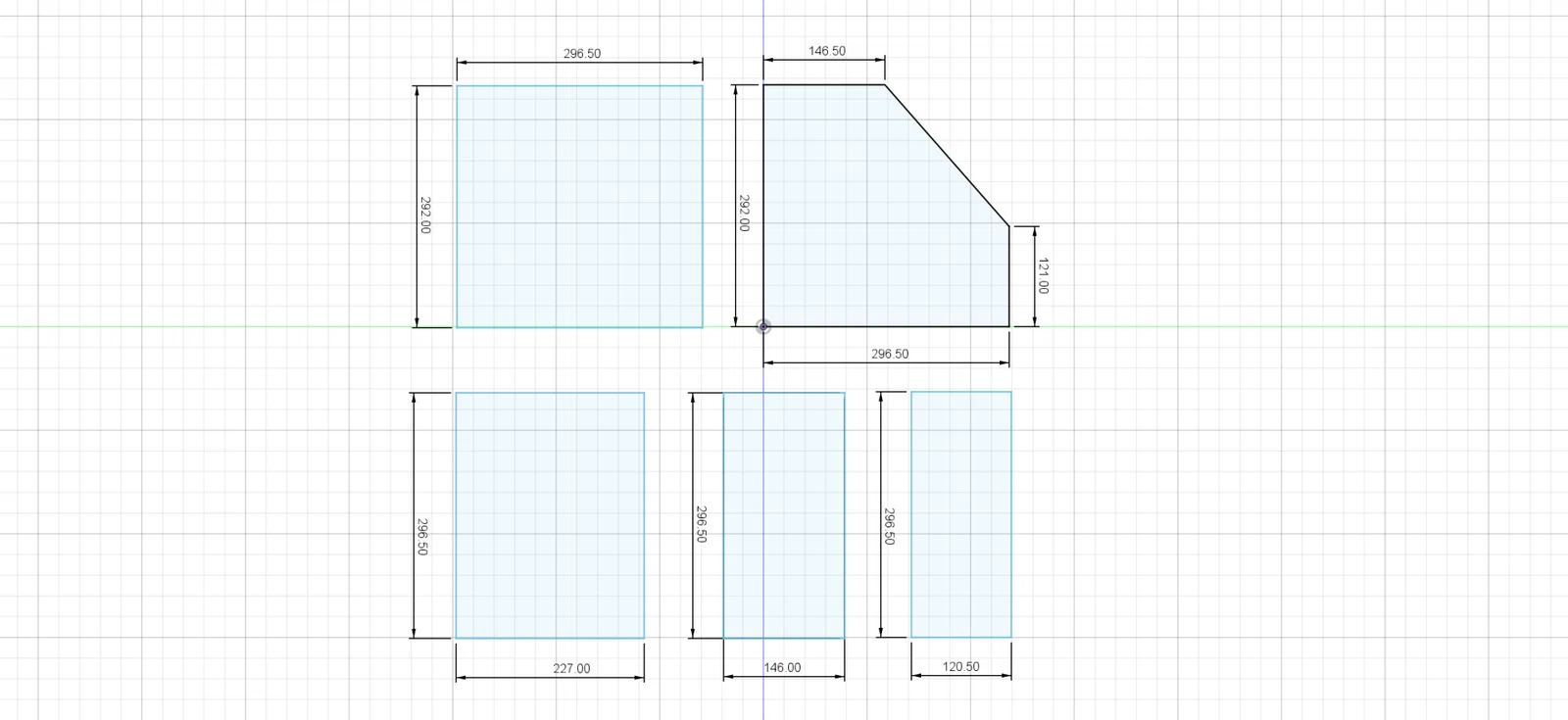

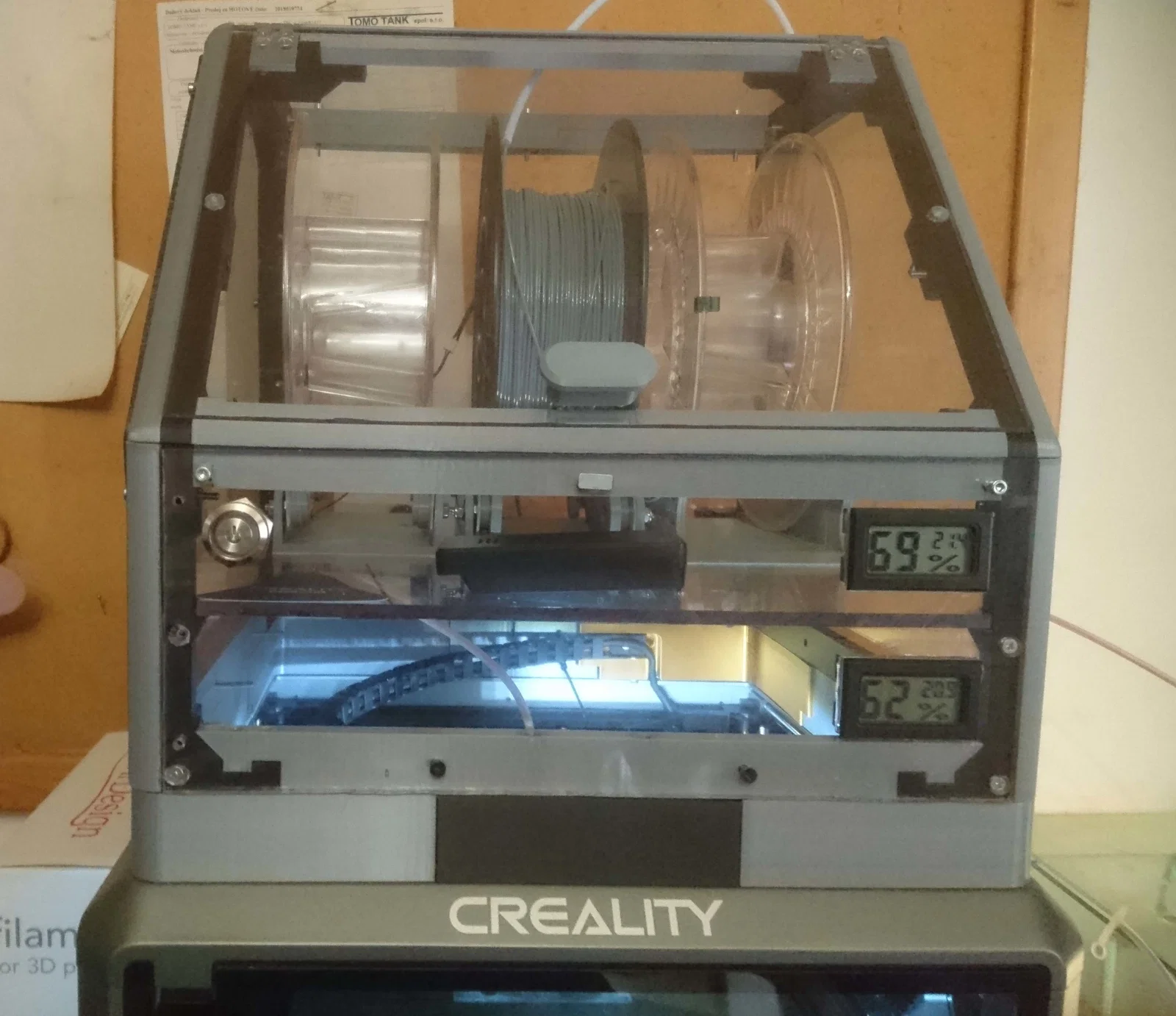

Mình đặt xích dẫn cáp ra hotend cao hơn một chút ở góc sau (nó nằm trong bản in "MFS_4_out_2_Corners_Middle_Base"). Nhớ canh để cáp không chạm vào dây đai trục Y! Mình đã chuẩn bị sẵn lỗ cho công tắc chính và 2 hygrometer ở tấm Plexiglas phía trước (giá trị nhiệt độ/độ ẩm chỉ mang tính tham khảo nhưng vậy là đủ). Kích thước các tấm plexiglass nằm trong file "MFS_V4_aJeS_Glasses.dxf" và "MFS_4_aJeS_Glass_Bottom".

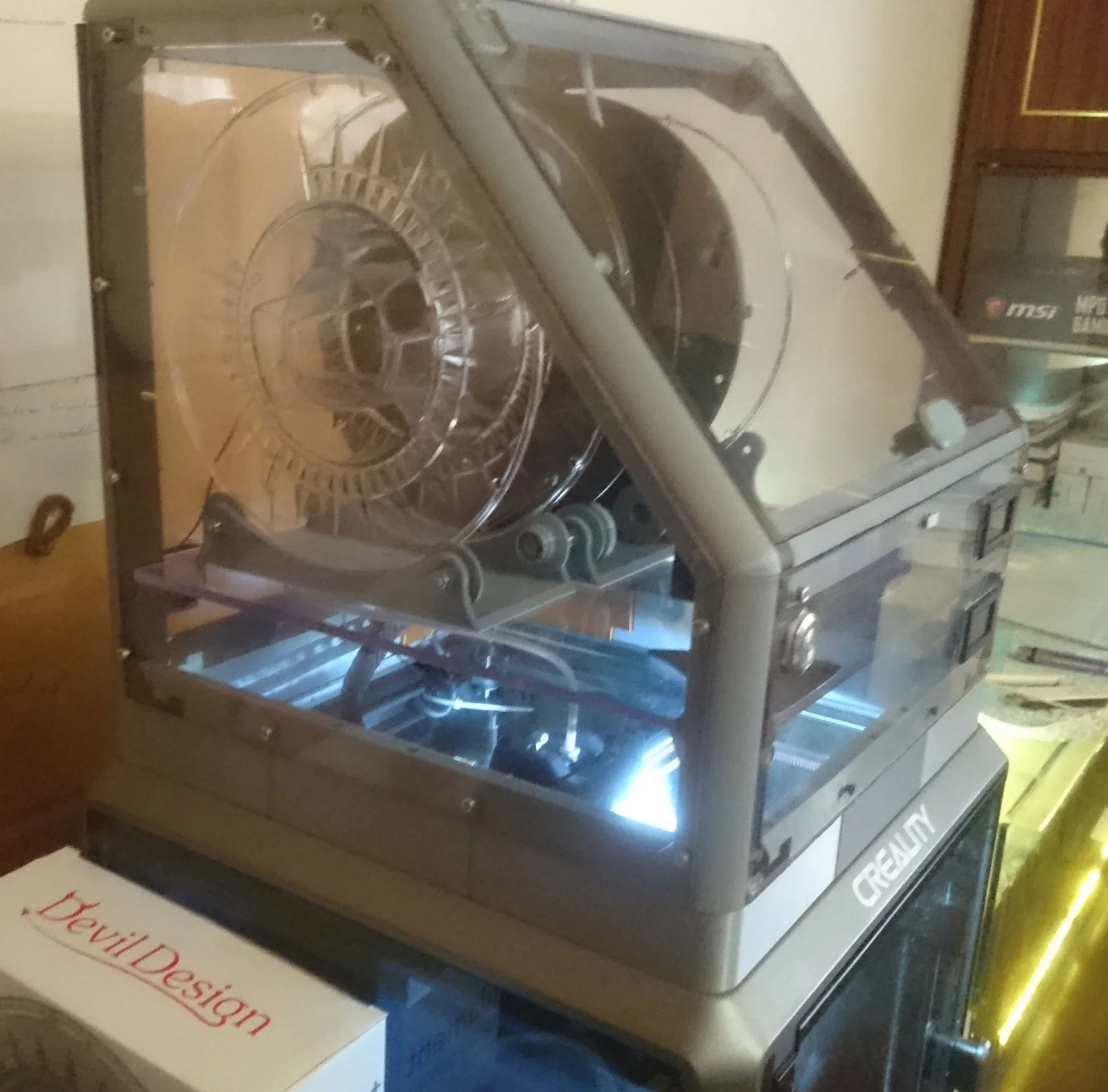

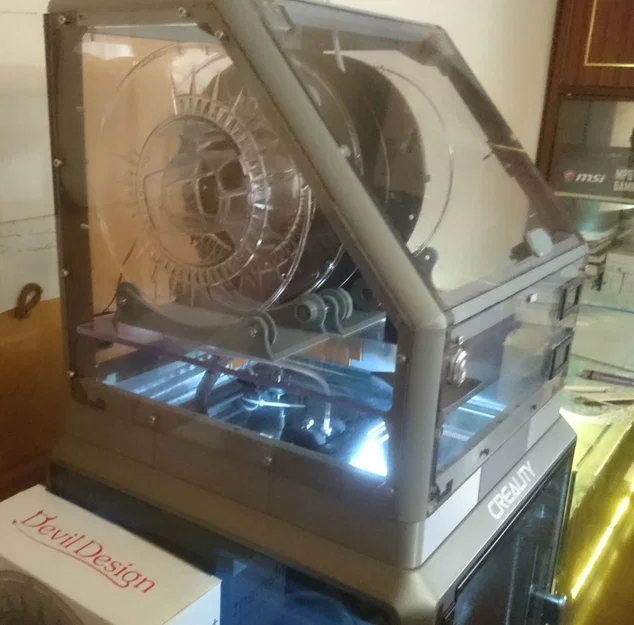

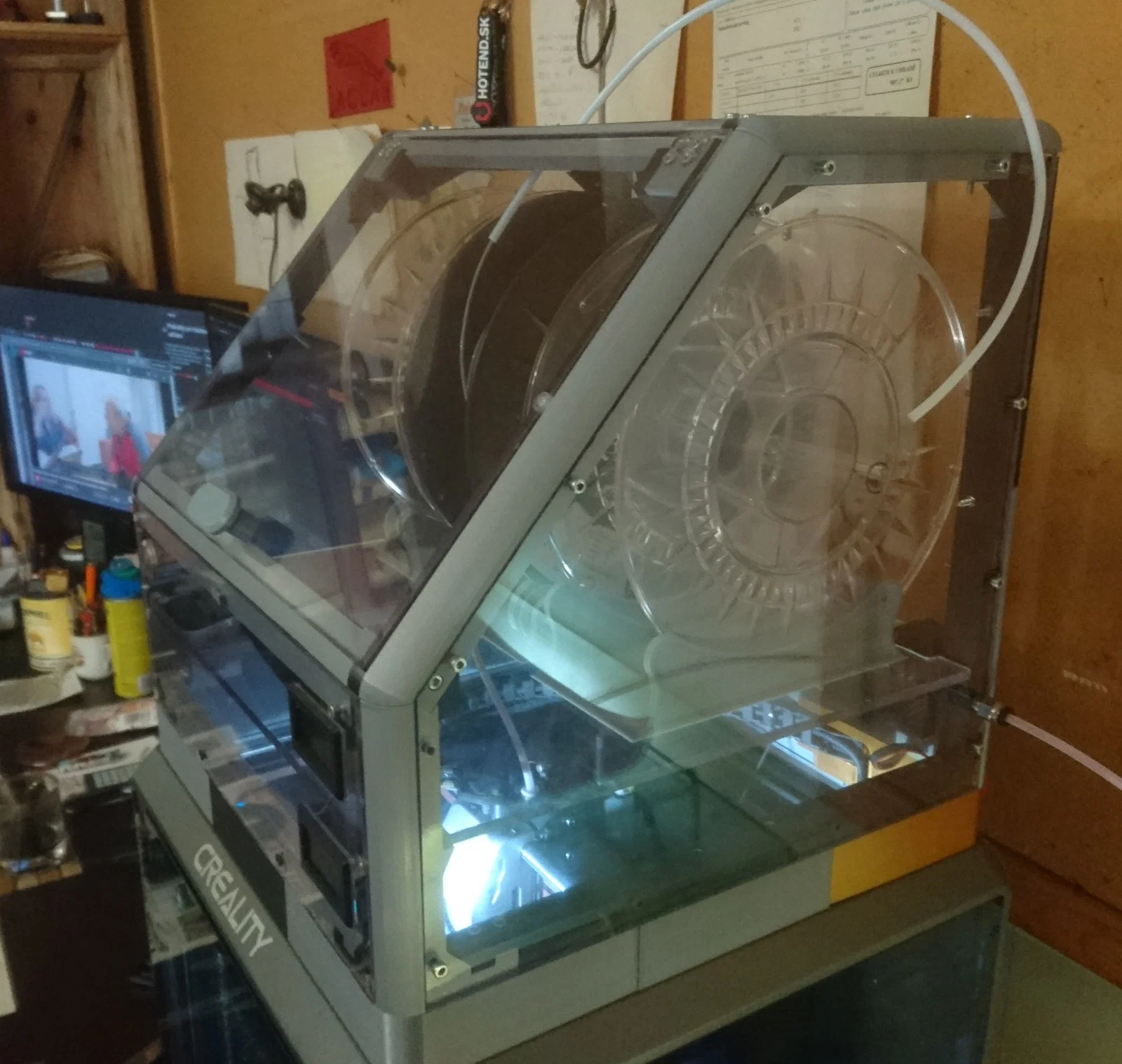

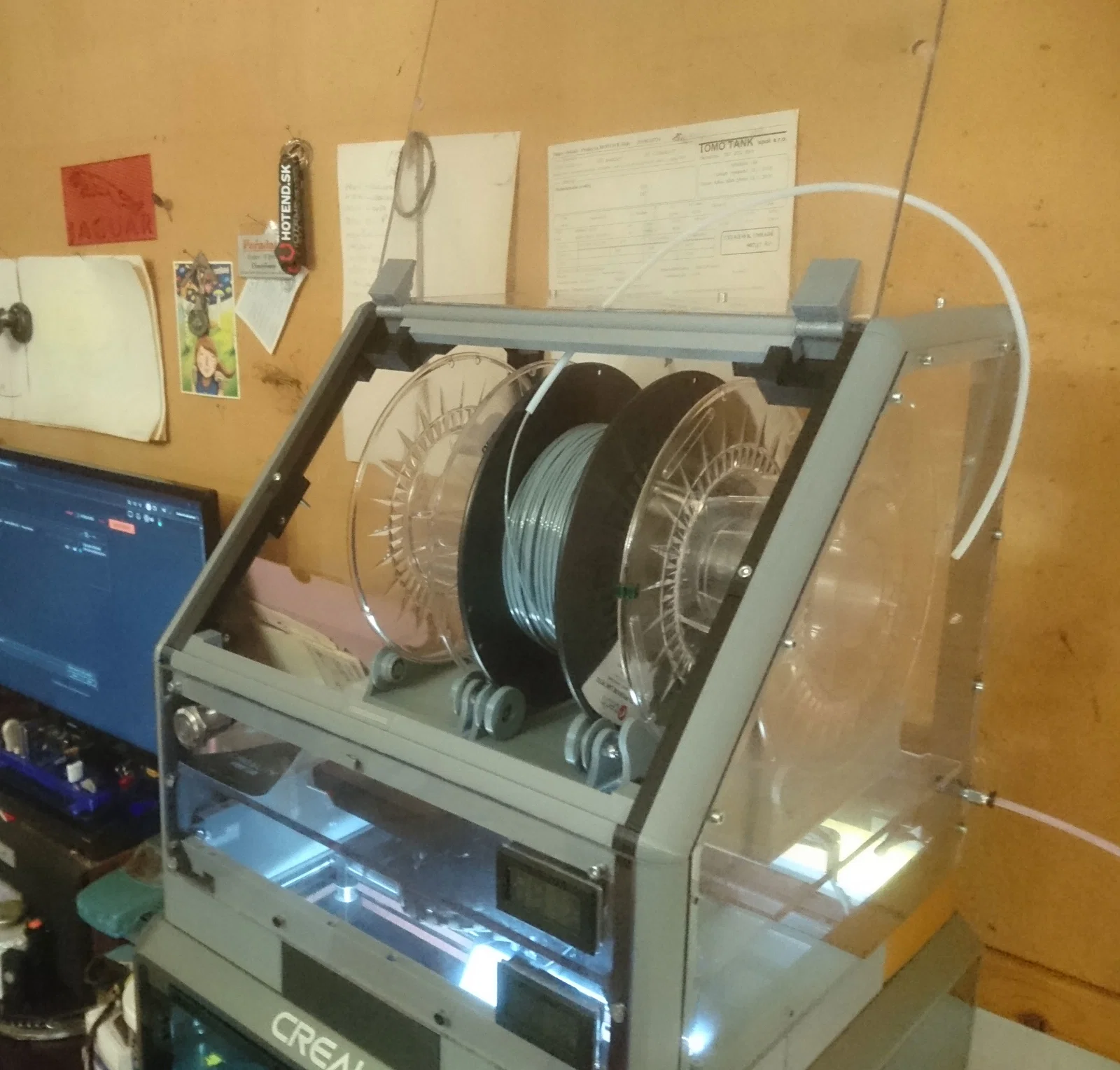

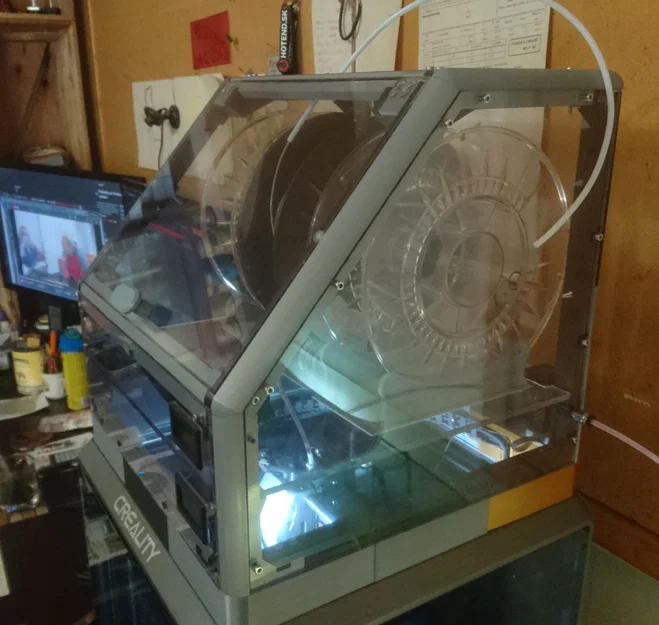

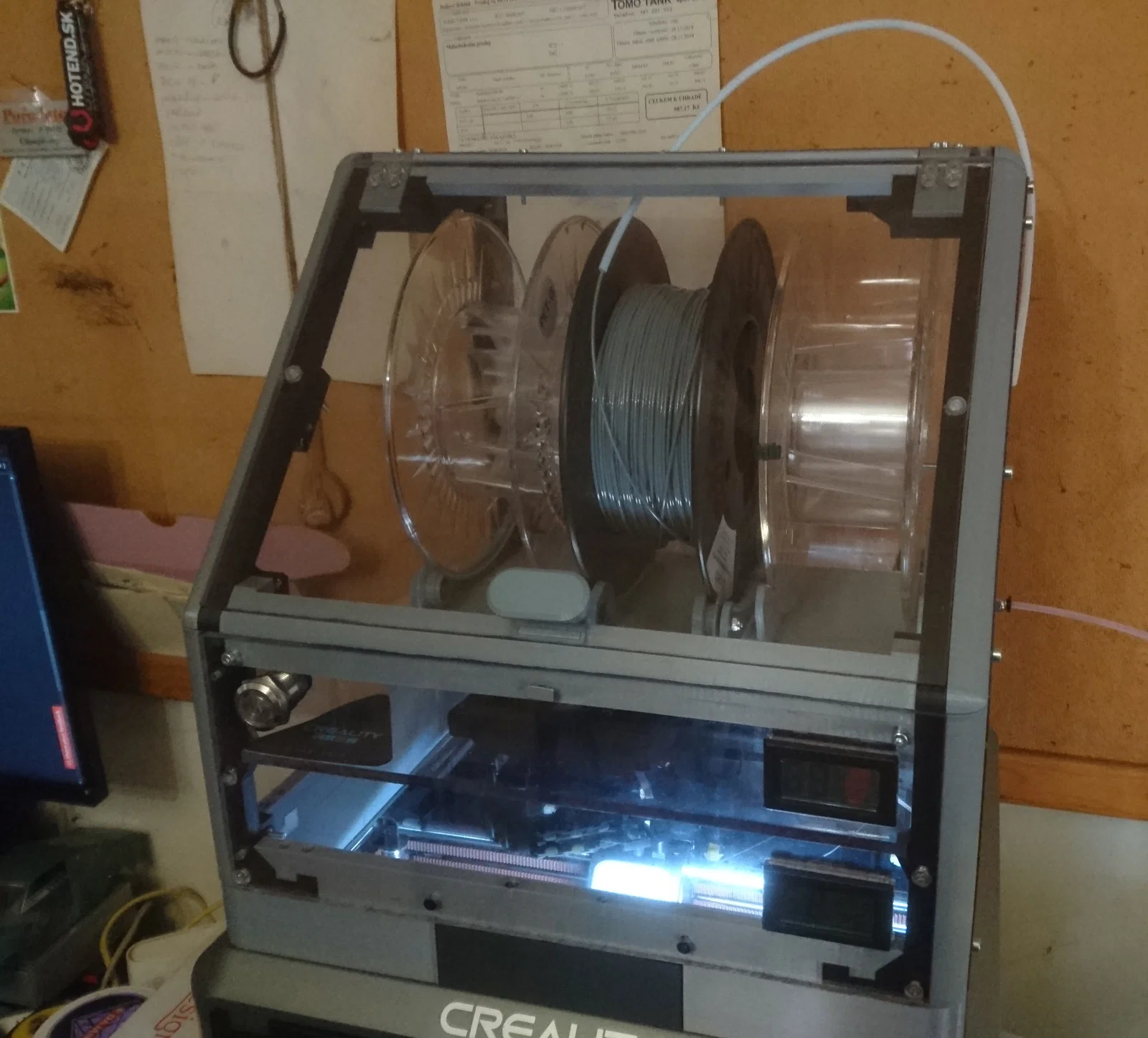

Khoang trên chứa được 3 cuộn filament 1Kg. Mỗi cuộn có thể gắn theo dạng trục hoặc theo dạng đế có bánh xe, tùy loại cuộn. Mình sẽ bổ sung phần bệ sau. Các nâng cấp khác của mình như quạt thổi từ vùng in lên phía trên, gắn cảm biến BTT SFS V 2.0, v.v. thì mình để tùy mỗi người.
