Sovol SV08 - Fan Mount 120mm Low Profile cho Electronics

Cái gì?

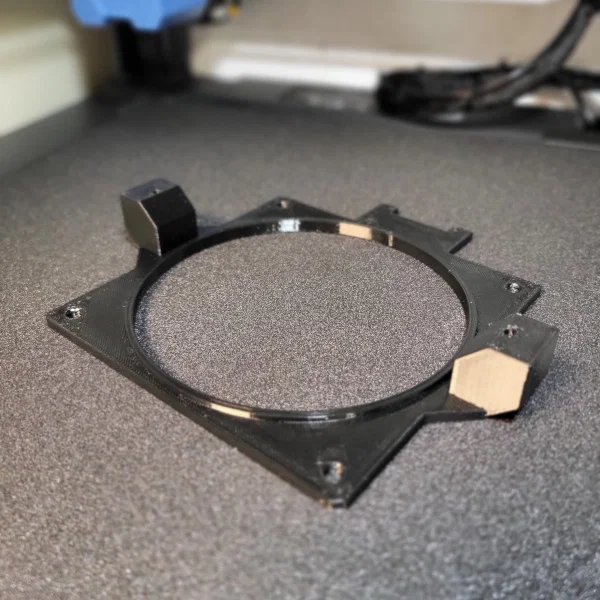

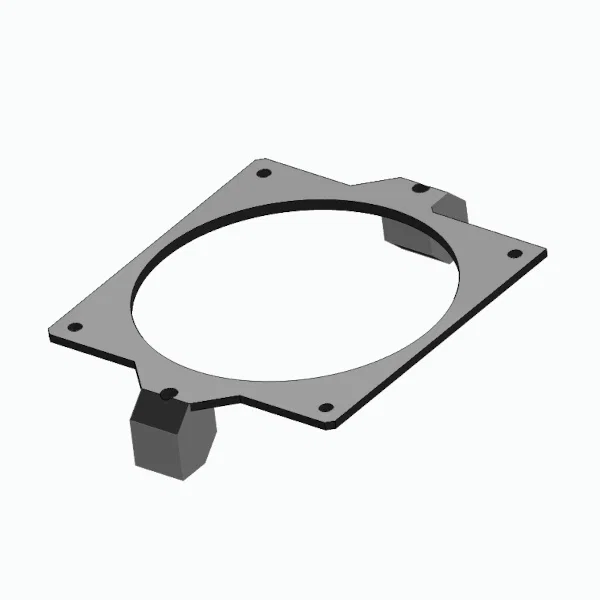

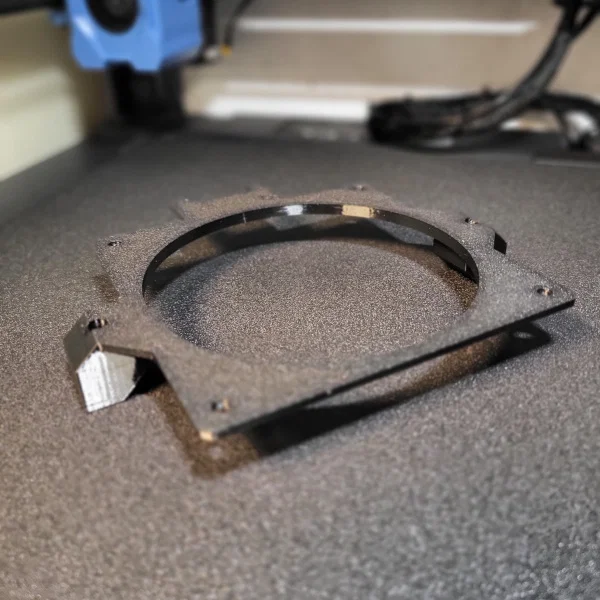

Đây là một fan mount 120mm (low profile*) cho cụm electronics của SV08.

Để làm gì?
Tản nhiệt tốt hơn.

Làm sao?

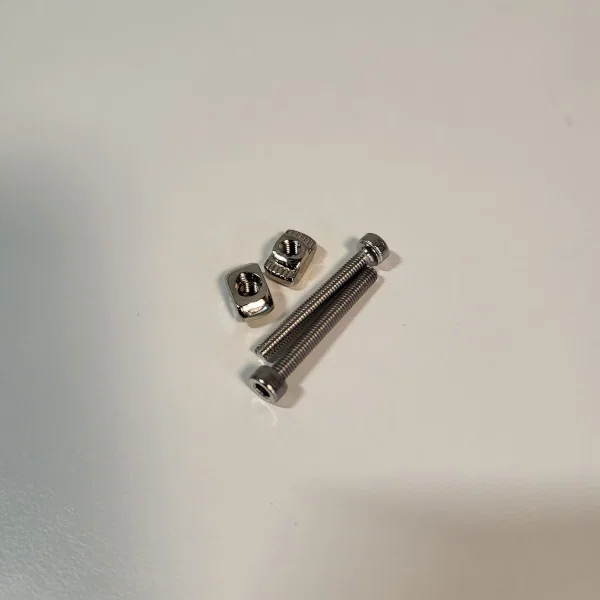

Tháo nắp che electronics ra (sau khi làm xong thì để luôn nắp này ra), dùng 2 vít M3x25 kèm 2 M3 T-Nuts để cố định vào khung 2020. Xem hình để biết loại T-Nuts dùng.

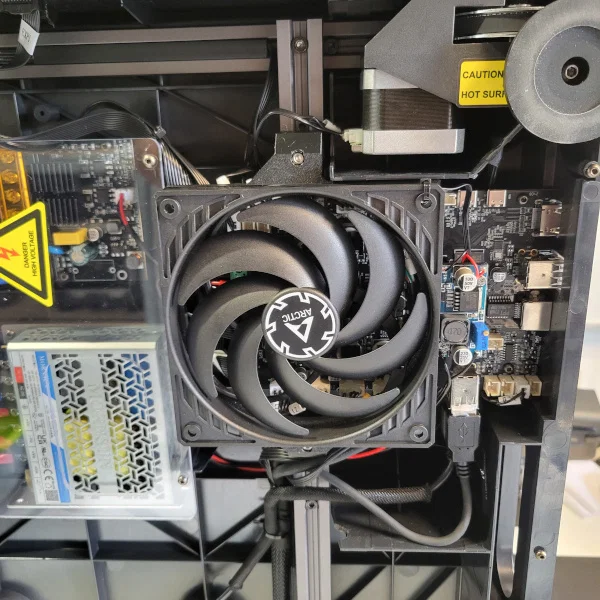

Gắn quạt (khoảng cách lỗ: 105mm) bằng 4 vít tự ren chuyên để bắt quạt (fan mounting self tapping screws). Nhớ canh chiều gió thổi vào bo mạch.

Mình cho quạt (12v) chạy liên tục với một bộ LM2596 step-down converter lấy trực tiếp từ PSU xuống 9v, chạy rất êm mà vẫn đủ gió. Nhưng bạn cũng có thể gắn quạt 24v vào cổng output trên bo và dùng theo kiểu đó (ví dụ PWM tốc độ theo nhiệt độ nếu muốn). Có sẵn cả mẫu regular và LM2596 mount.

*(quạt tiêu chuẩn cao 25mm cũng xài được nhưng cần chân máy cao hơn để nâng máy lên khoảng 10mm)

BOM

• 1x quạt 120mm Low Profile (ví dụ: 12V ARCTIC P12 Slim PWM PST)
• 2x M3x25 (mình dùng DIN 912)
• 2x M3 T-Nuts cho nhôm định hình 2020
• 4x vít tự ren bắt quạt (‘Fan Mounting’ Self Tapping Screws)
• tùy chọn: 1x LM2596 Step-Down Buck Converter (Mẹo: A. đo điện áp output trước khi đấu vào quạt, B. không thể chạy converter từ cổng fan)
