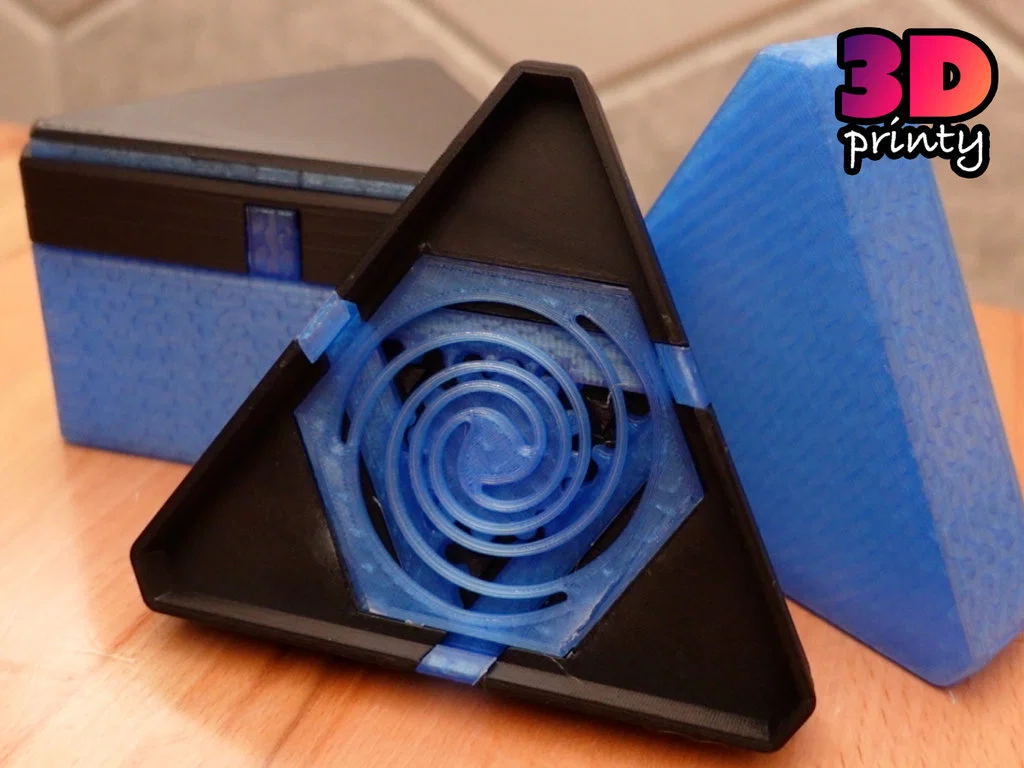

Hộp Trick Box Khóa Vặn (Tam giác) – Twist Lock Trick Box (Triangle)

Hộp trò đánh lừa hình lục giác này có một cơ cấu chốt ẩn.

Bản remix này dựa trên mẫu gốc , nhưng dùng phần đế và nắp dạng tam giác.

Giống như bản gốc, bạn có thể tùy biến bằng nhiều kiểu topper khác nhau. Bất kỳ topper nào thiết kế cho bản gốc đều dùng được với phiên bản này!

Printing

Mẫu này có thể in hoàn toàn không cần supports!

Phần lò xo (spring) nên được in với đủ perimeters để những tay mỏng của lò xo được tạo hoàn toàn bằng các đường perimeter. Làm vậy sẽ đảm bảo nó uốn đúng cách.

Mình đã thử in lò xo bằng PLA và PETG. Tới giờ vẫn hoạt động tốt, nhưng một số loại filament có thể uốn và chịu được việc sử dụng thường xuyên tốt hơn loại khác.

Base.stl và các kích thước khác nhau của nó có bridge dài 15mm. Cần in cho thẳng, nếu không các chốt (latches) sẽ không trượt vào vị trí dễ dàng.

In Triangle_Topper.stl theo đúng chiều (right side up), trừ khi bạn muốn lấy texture của mặt bàn in (bed) lên chi tiết.

Triangle_Topper_with_Guides.stl bắt buộc phải in lật ngược (up side down) để tránh phải in quá nhiều supports.

Assembly

Lắp ráp giống y như mẫu gốc . Xem video này để theo dõi đầy đủ quy trình.

Nhớ pre-tension lò xo trước 1 răng bánh răng (one gear tooth)
Việc này giúp các chốt bám chắc vào đế. Đồng thời cũng cần thiết để canh thẳng hàng cho một số loại topper.

Nhớ dán keo cố định lò xo và topper
Nếu bạn không cố định kỹ hai phần này, cơ cấu có thể bị tuột ra khi đang ở trạng thái khóa. Mình khuyên dùng super glue hoặc 3D Gloop!, nhưng keo nến (hot glue) cũng có thể dùng được.

Tôi có thể bán bản in của mẫu này không?

Được! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.

Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi nguồn/ghi công đúng cách, đúng như mô tả trong giấy phép.

Lưu ý: các dự án khác được link ở đây (remix hoặc dự án liên quan) có thể dùng giấy phép khác. Vui lòng tôn trọng các giấy phép đó.
