Rugged Box 100% parametric – Hộp rugged tuỳ biến hoàn toàn trên OnShape

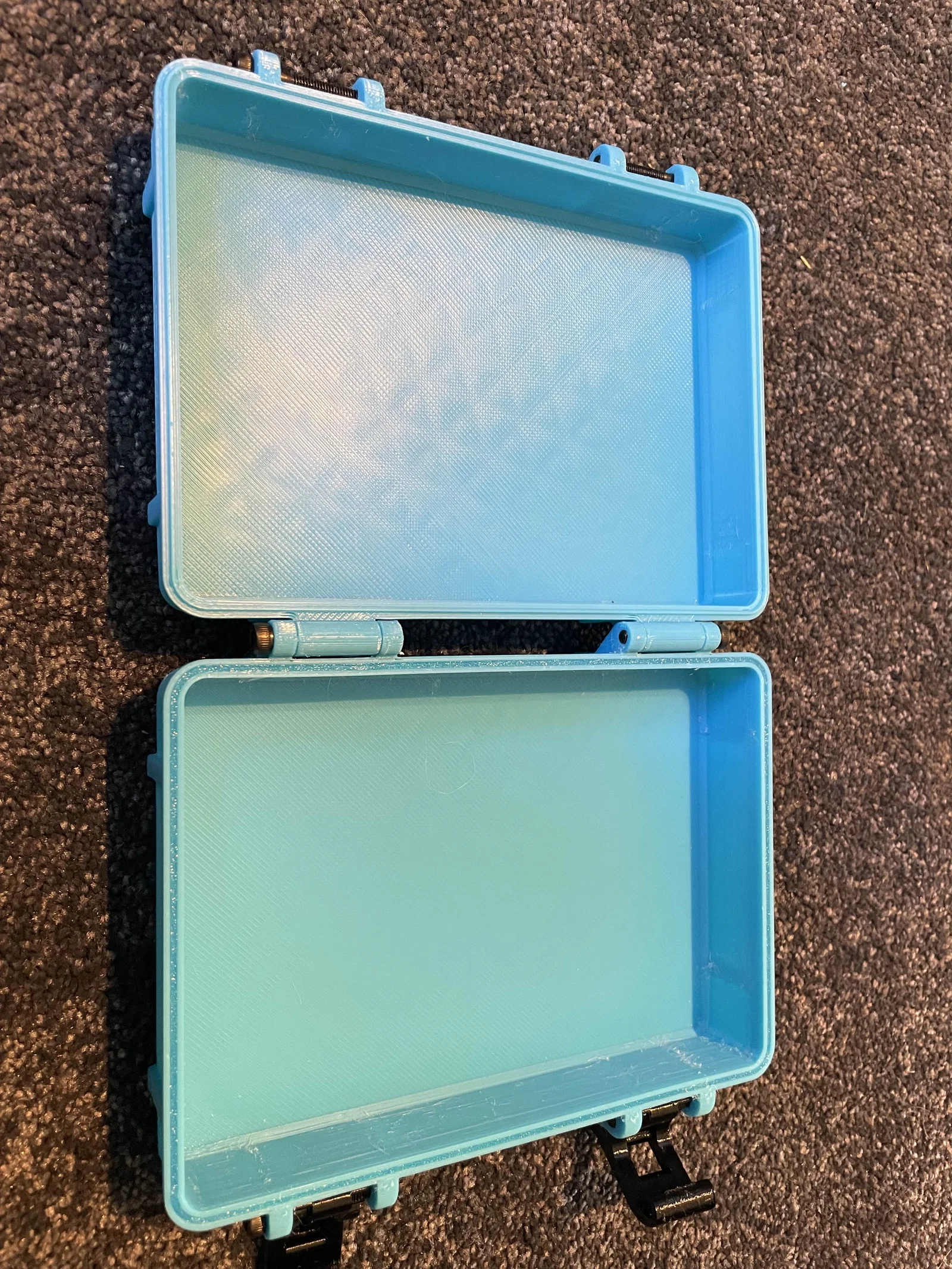

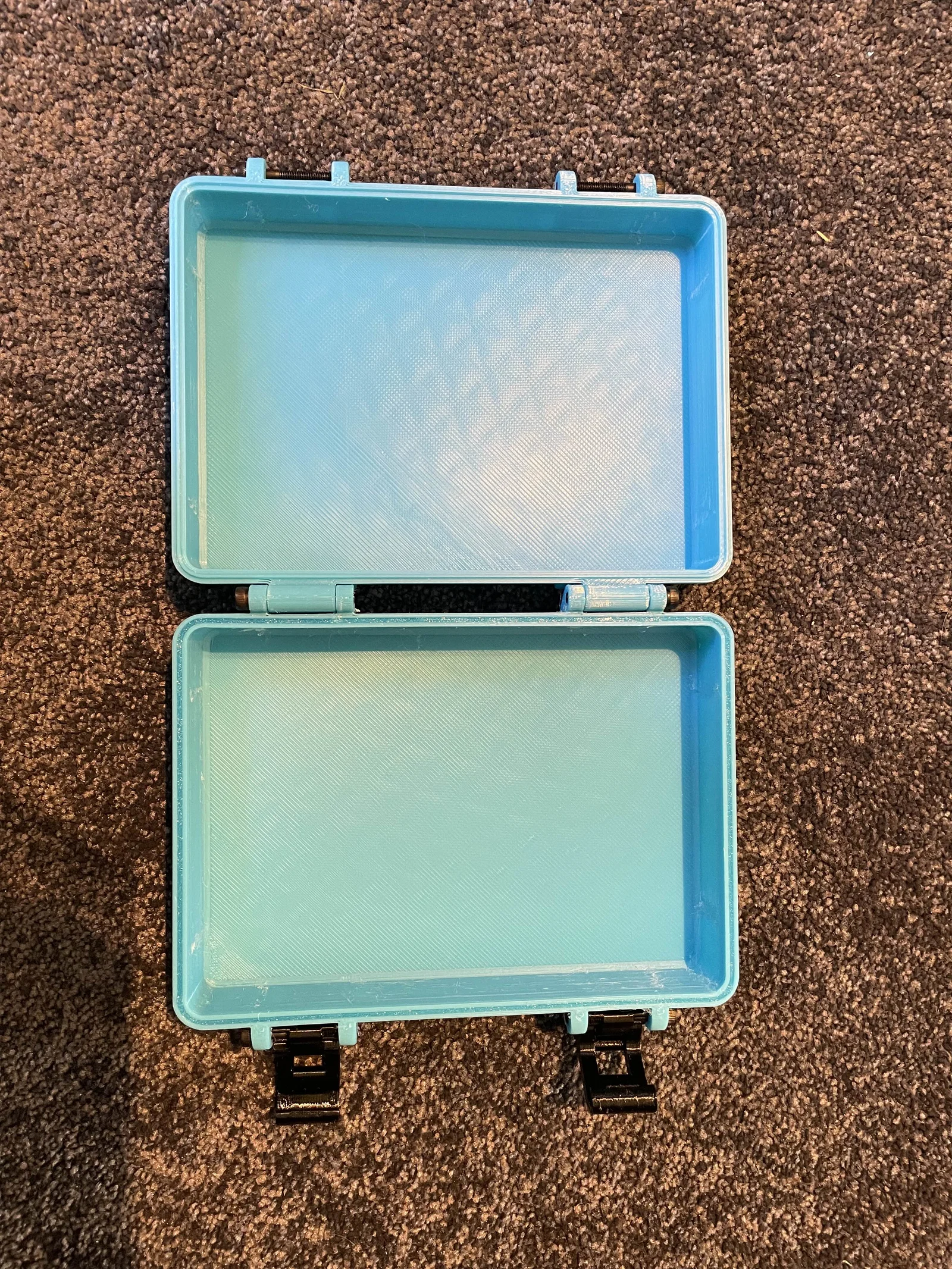

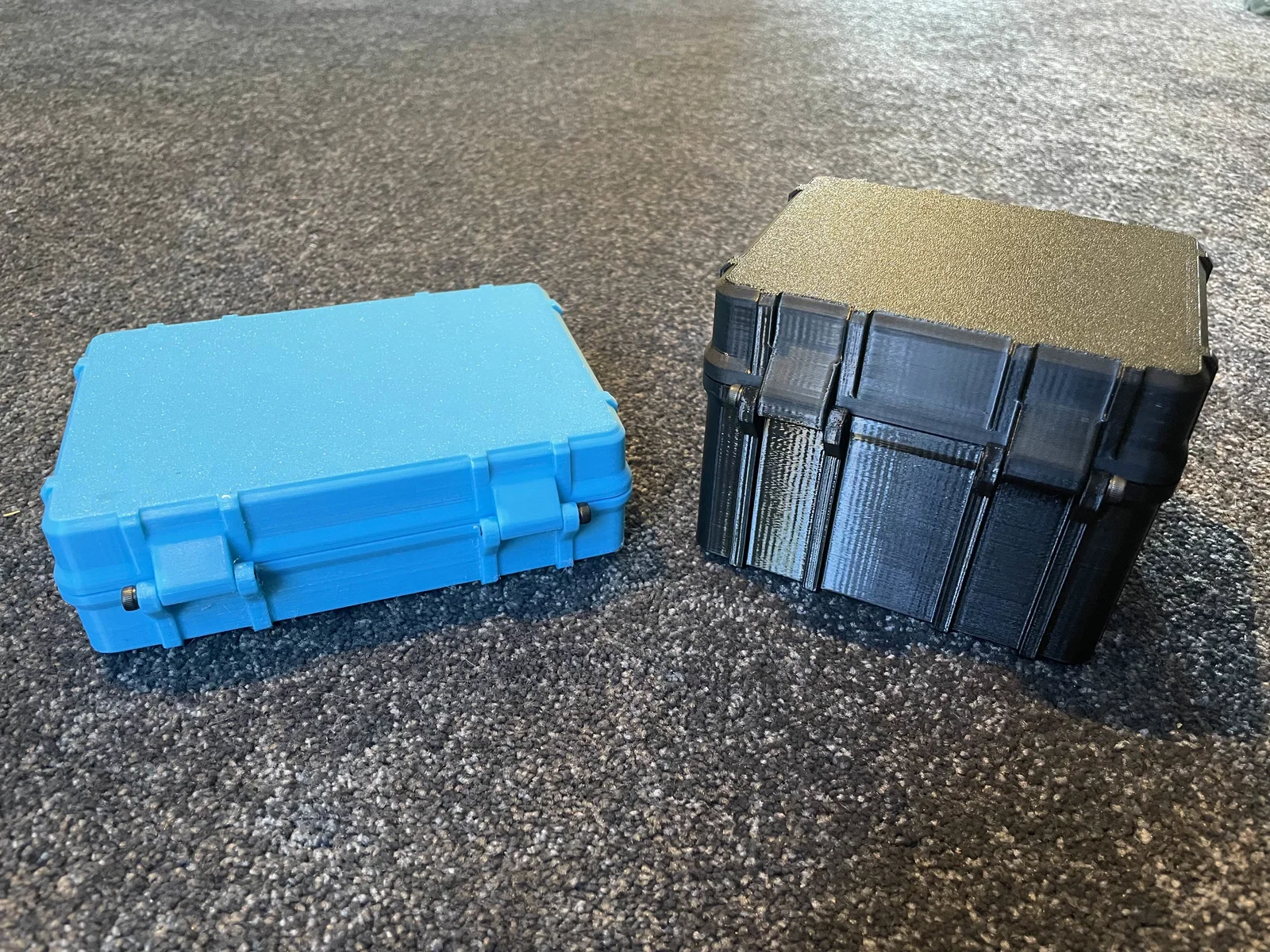

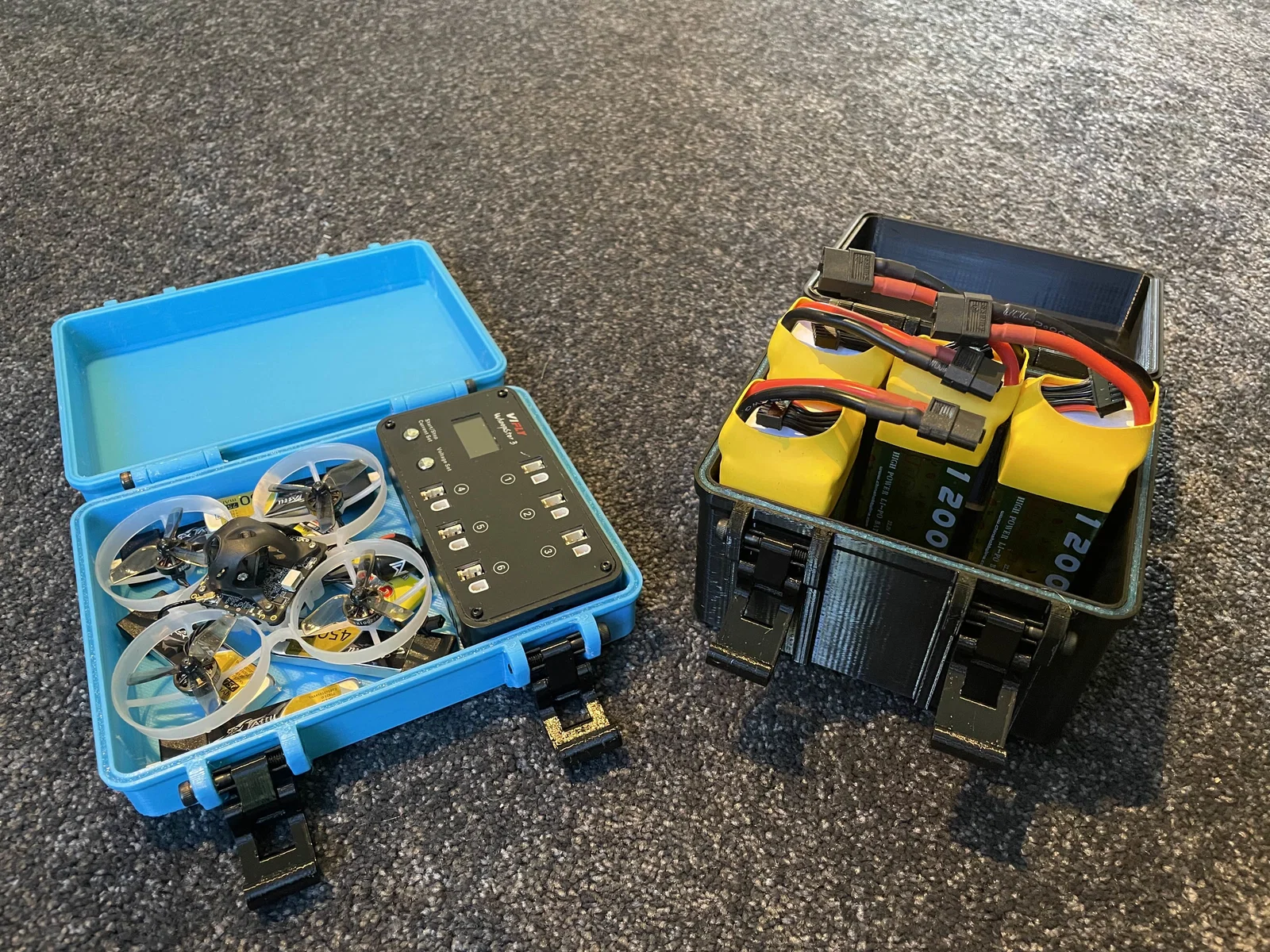

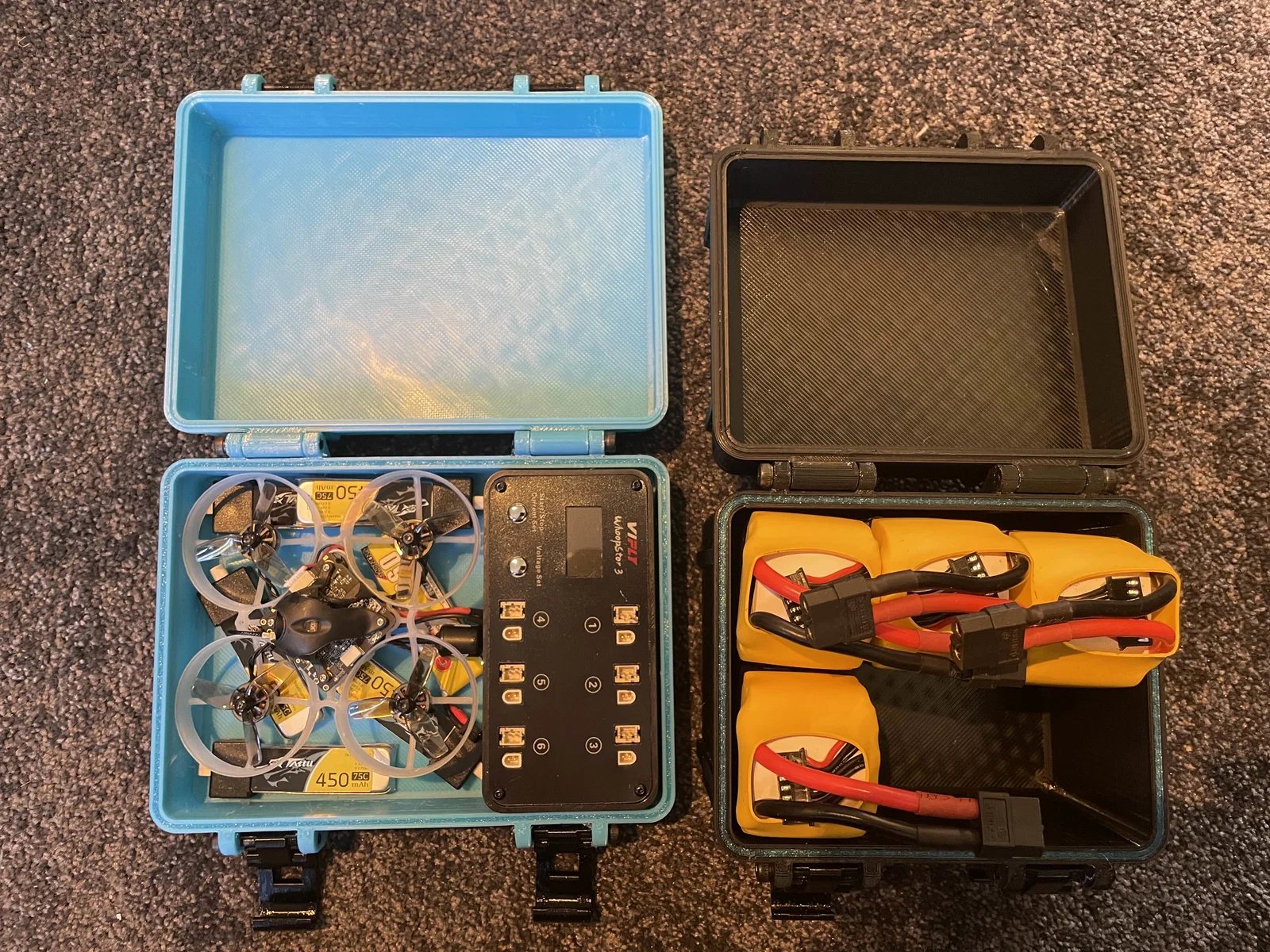

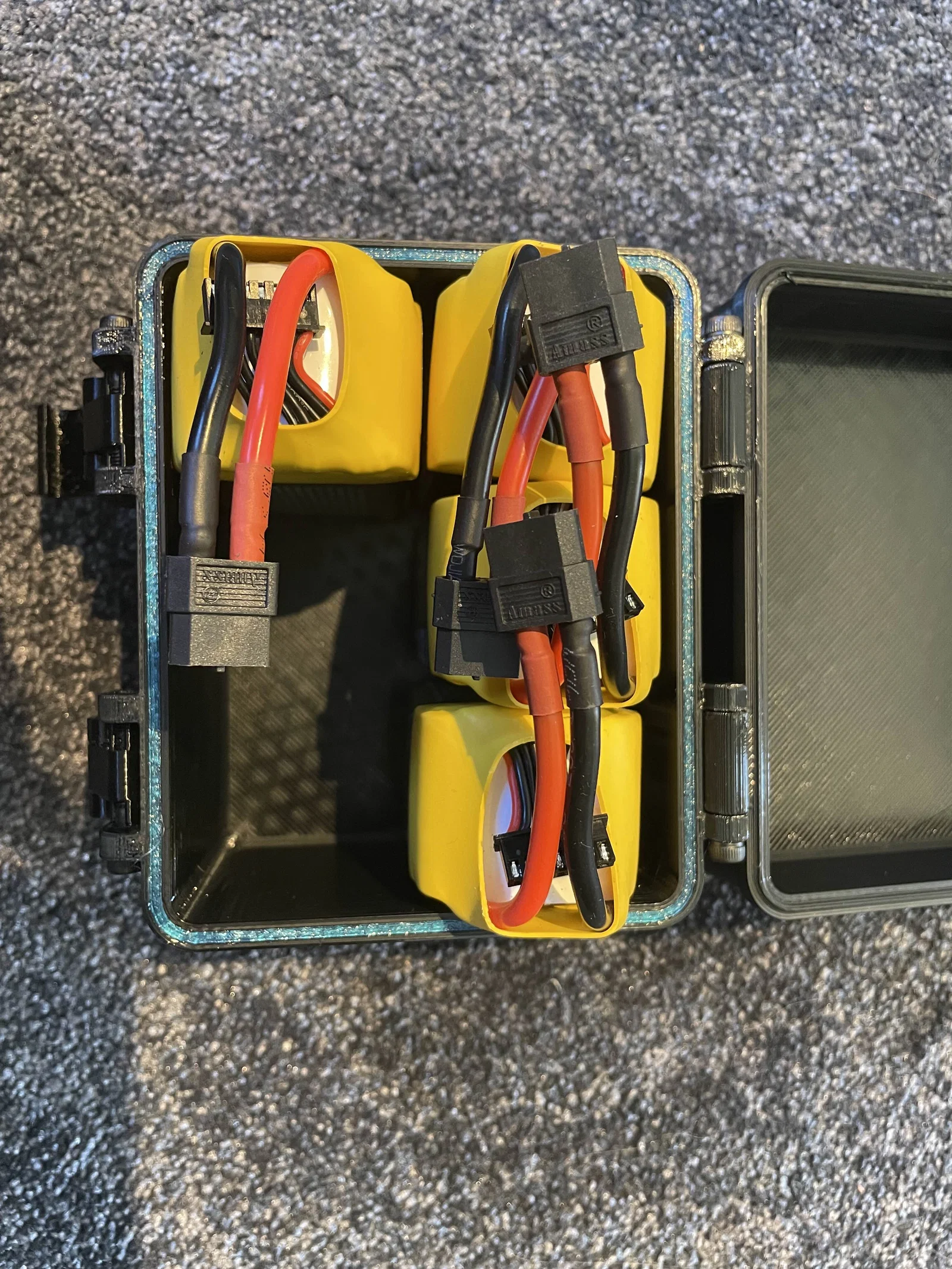

Như mình đã nói, đây là một chiếc Rugged Box (gần như) 100% parametric mình thiết kế trên OnShape.

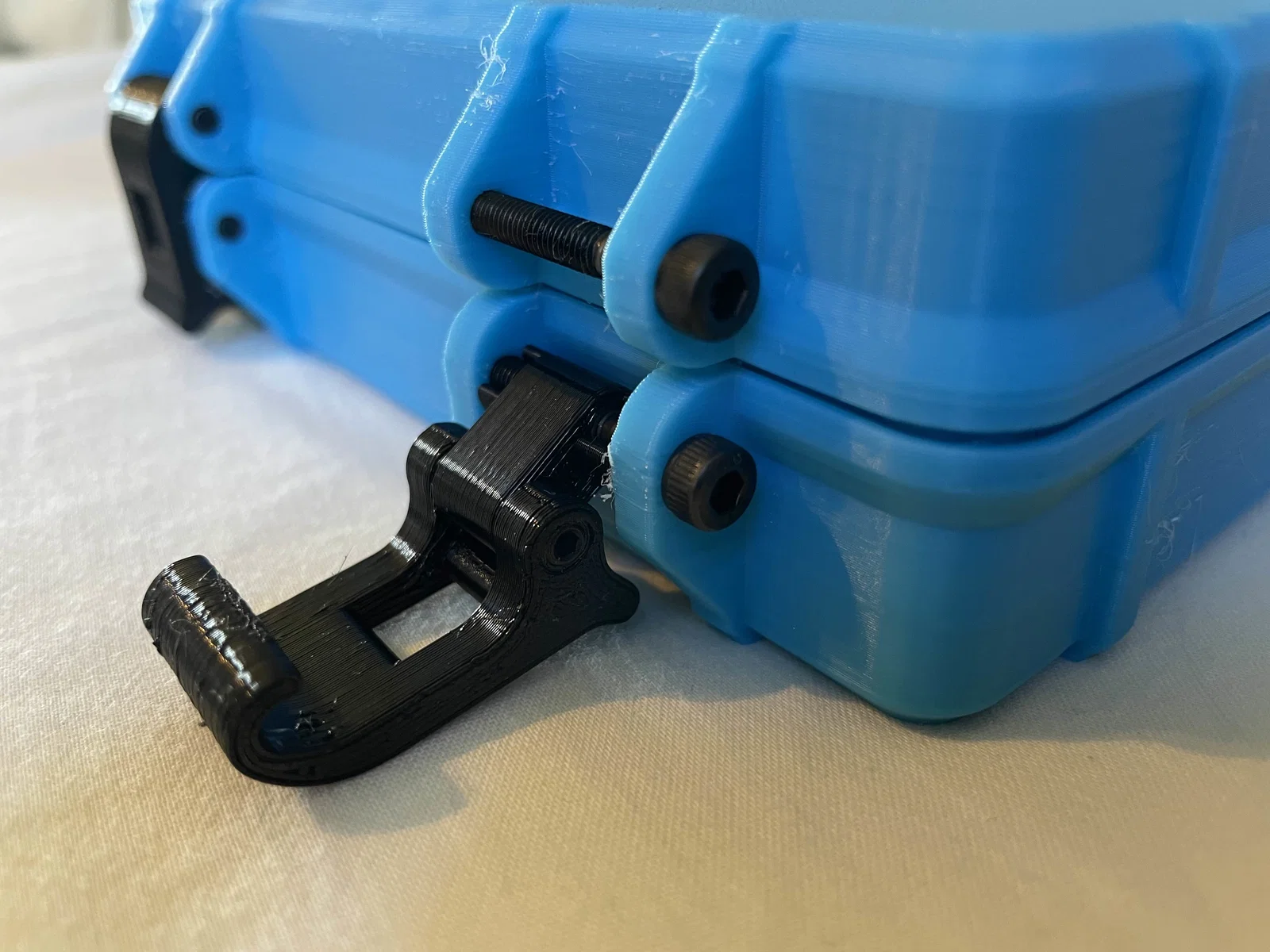

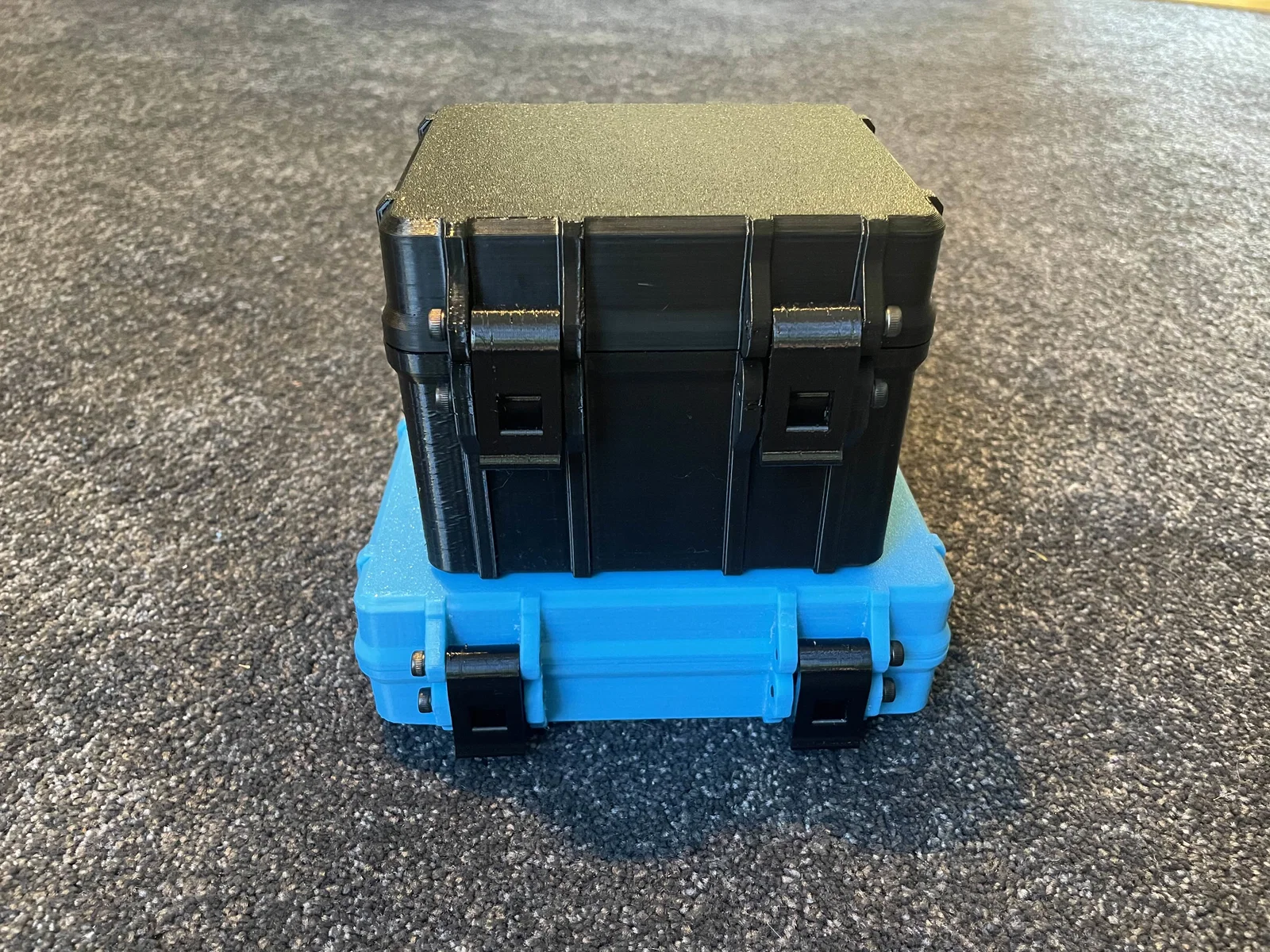

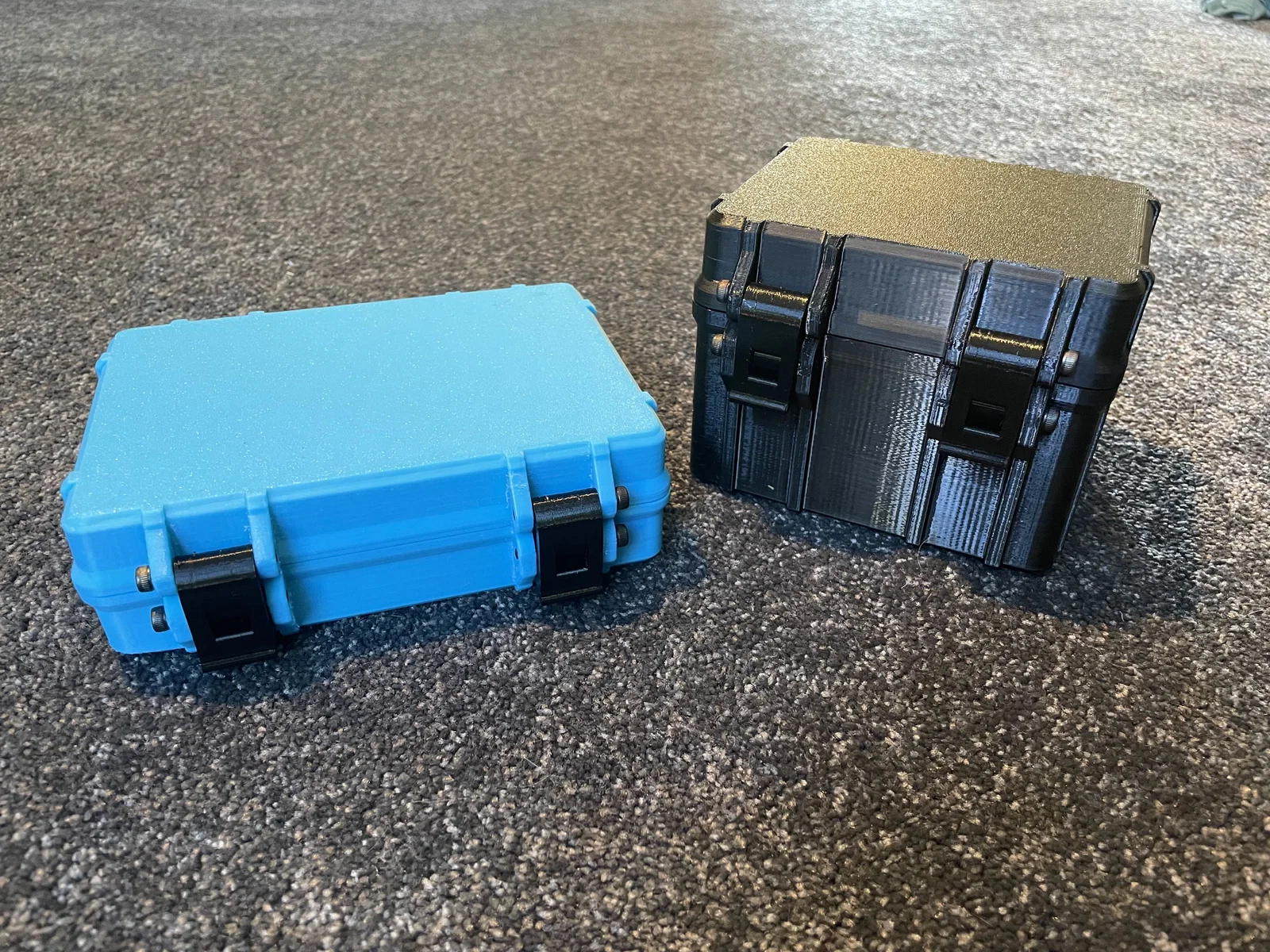

Thiết kế này dùng các chốt gài over-center rất “đã” và chắc chắn. Mấy chốt này cần set screw để lắp ráp. Ngoài ra bạn có thể dùng countersunk screw nếu bạn thêm chamfer cho phần latch.

Hướng dẫn in (Print istuctions):

• In tất cả các chi tiết đúng theo orientation gốc.
• Gioăng TPU là tuỳ chọn, nhưng khuyến nghị dùng.
• Mình thấy support tích hợp chạy rất ngon trên Cura, nhưng các slicer có tính năng “auto repair” model như orcaslicer sẽ làm dính support vào model.
• Mình dùng 3 wall lines để tăng độ bền.
• Infill 30% trở lên
• Phần nắp trên và đáy hộp không cần support

Bên dưới có danh sách đầy đủ các thông số (parameters) có thể tuỳ chỉnh trong OnShape.

Mình có kèm file STEP cho ai không dùng OnShape, nhưng làm theo cách này thì bạn sẽ không tuỳ biến được nhiều bằng.

Mình cũng sẽ kèm một số kích thước preset dưới dạng STL cho những bạn ít kinh nghiệm CAD.

Các file STL cần: 6 con cap head screw dài 30mm và 2 con set screw dài 20mm. M3/M4.

Bạn cứ nhắn tin nếu muốn mình xuất STL theo kích thước tuỳ chỉnh. Mình không dám hứa sẽ trả lời hết, nhưng mình sẽ cố gắng hỗ trợ trong khả năng. :)

Ai cũng có thể xem project mà không cần tài khoản OnShape, tab assembly rất hữu ích như “hướng dẫn” lắp ráp.

Link project trên OnShape: https://cad.onshape.com/documents/a5120fc556e5268b870caa28/w/35c0c4f75df1f408f7debe09/e/91f6601b7067066acacba203?renderMode=0&uiState=66e4270b824afd7566a930f1

Tất cả người dùng OnShape đều có thể truy cập project và copy về để tuỳ biến theo ý bằng cách đổi các biến (variables) mình đã thêm. Tuy nhiên vẫn có vài giới hạn; bạn chỉ cần để ý các lỗi trong thư mục design rồi undo thay đổi đó, hoặc chỉnh tham số khác để nó hoạt động ổn.

Danh sách những mục bạn có thể chỉnh bằng các variables đã kèm:

• Kích cỡ screw. (chỉ M3 - M4, chiều dài sẽ thay đổi theo dữ liệu bạn nhập)
• Toàn bộ kích thước bên trong: Width và depth. Chiều cao phần bottom và top chỉnh riêng.
• Độ dày vách (wall thickness).
• Độ dày bề mặt đáy và nắp (bottom và top surface).
• Bề ngang của latch và hinge.
• Khoảng cách từ góc hộp tới các brace (latch và hinge).
• Bề ngang brace.
• Độ bo tròn các góc hộp.
• Chiều cao của lip bề mặt ghép (mating surface).
• Một vài tuỳ chọn ít quan trọng hơn như:
  Góc overhang của phần mount hinge và latch.
  Góc chamfer dưới lip của mating surface

Nếu thấy hữu ích, bạn để lại một like cho bài đăng này nha, vì mình đã mất khá nhiều thời gian để thiết kế và làm cho nó (gần như) 100% tuỳ biến được.

Rất mong được xem các bản in (makes) và bản remix của bạn!
