QuickLoc Carabiner & Hook System V2 (print-in-place + MOLLE compatible)

Giờ đã được cập nhật lên thiết kế V2 cải tiến, kèm thêm các biến thể “Compact” và “Belt”! Xem update log để biết chi tiết.

Tóm tắt:

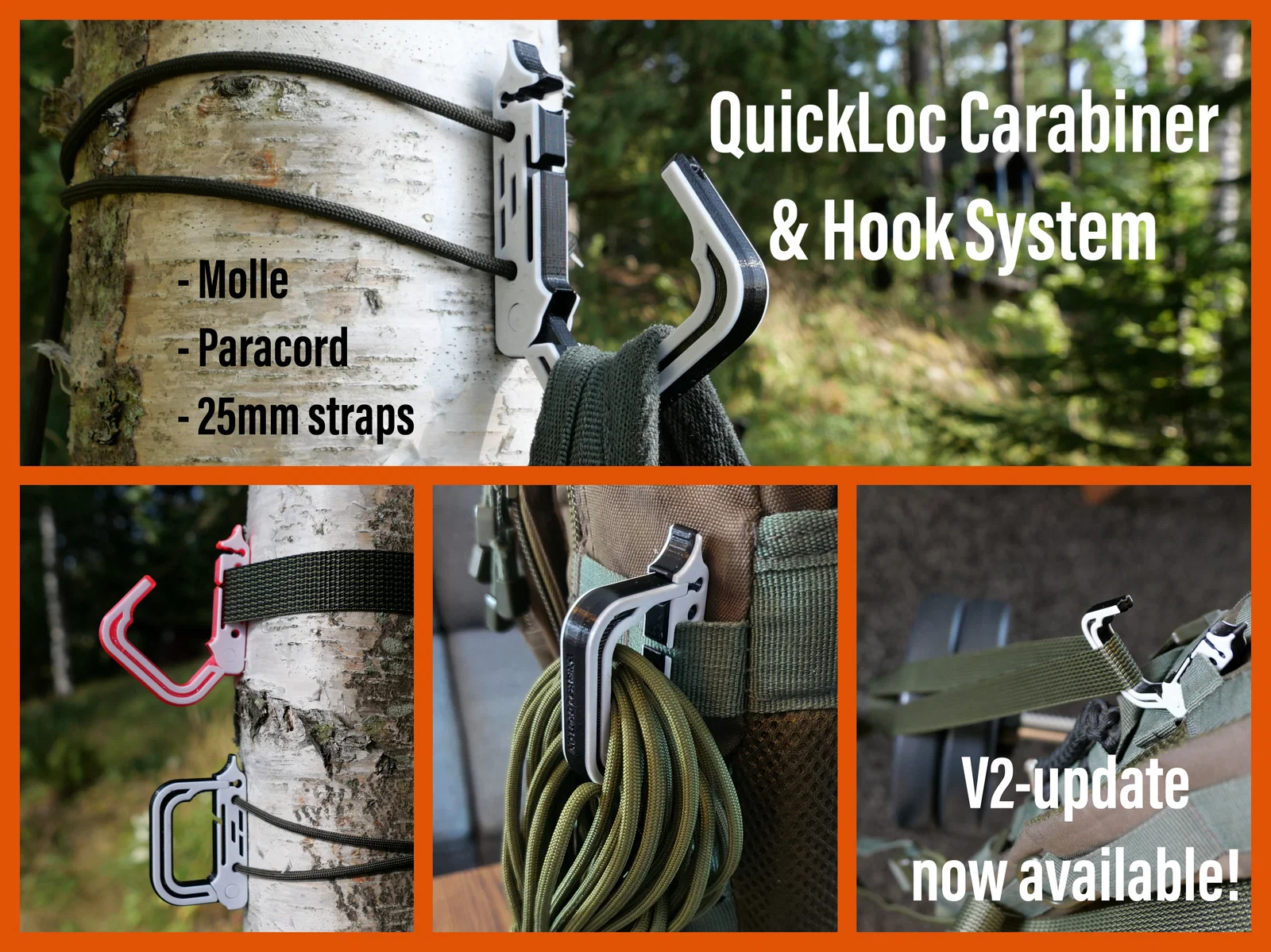

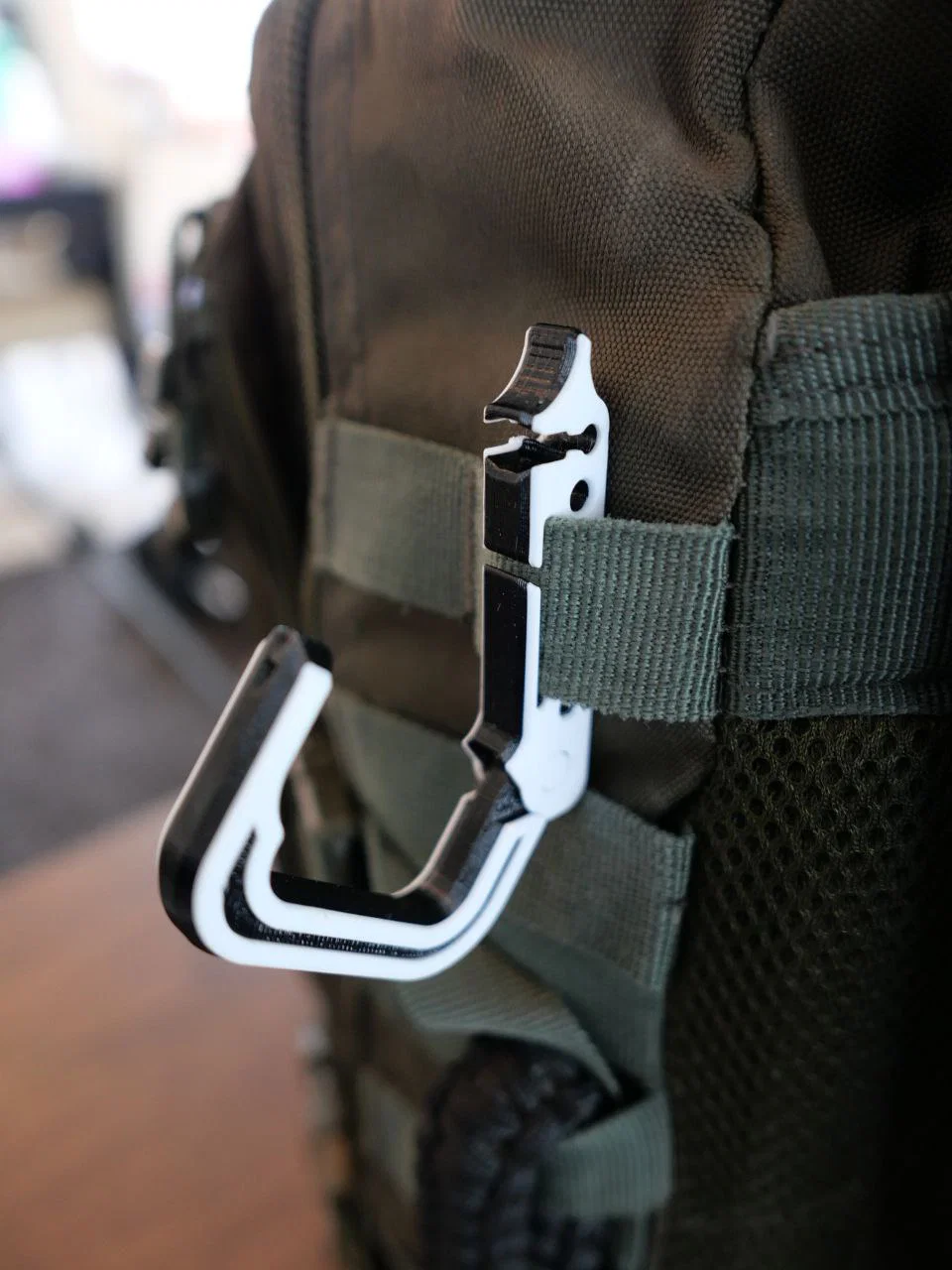

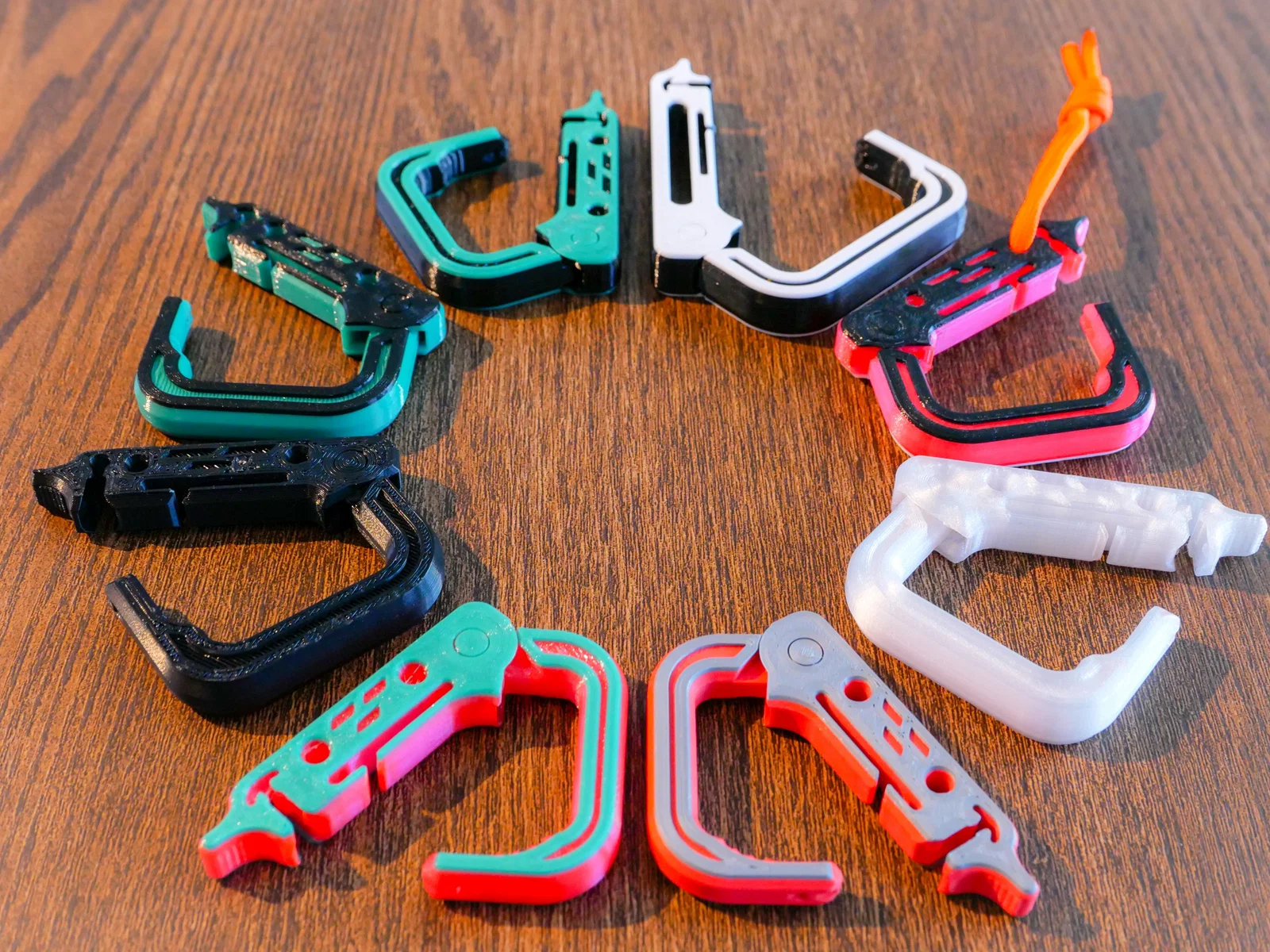

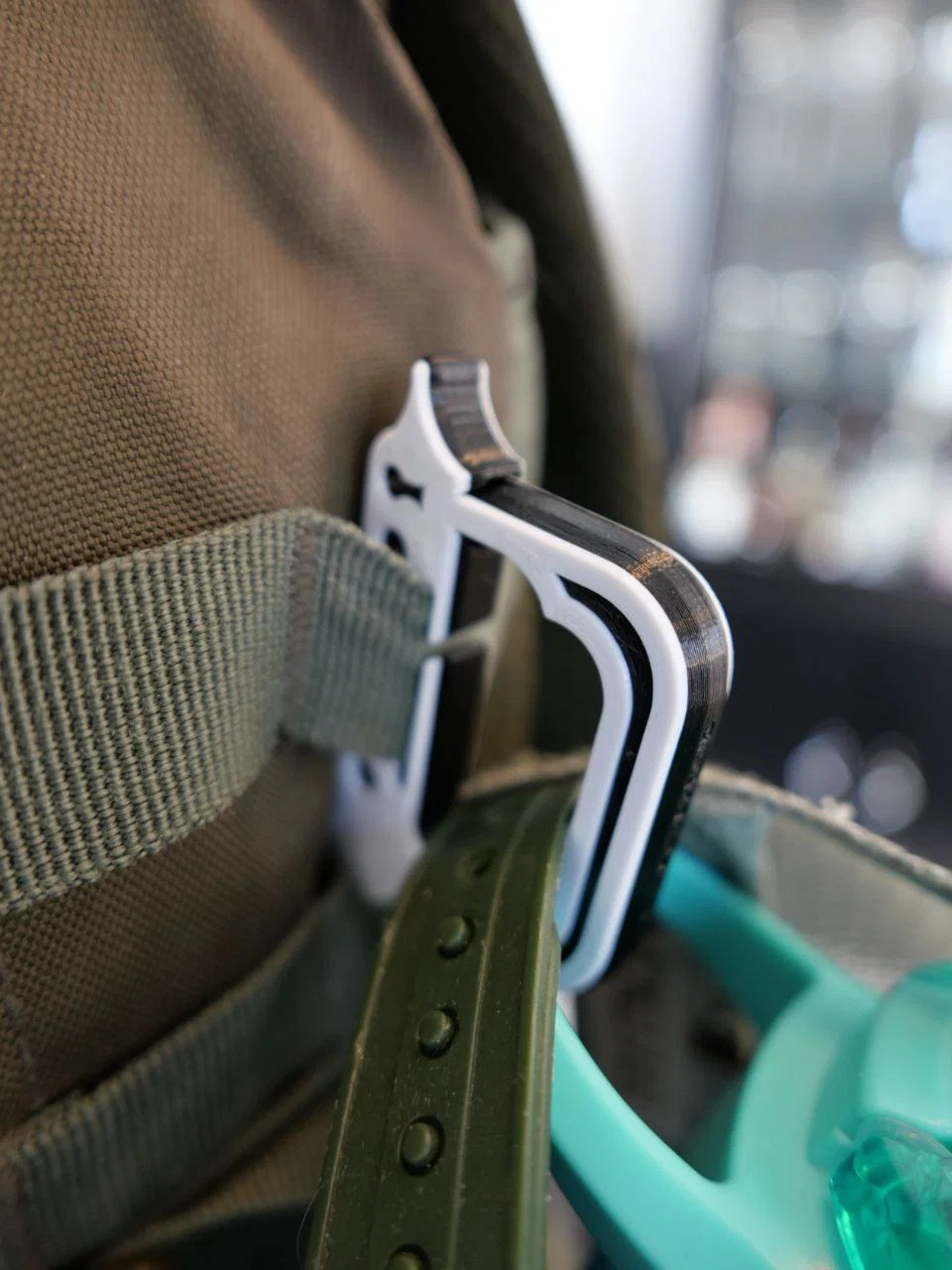

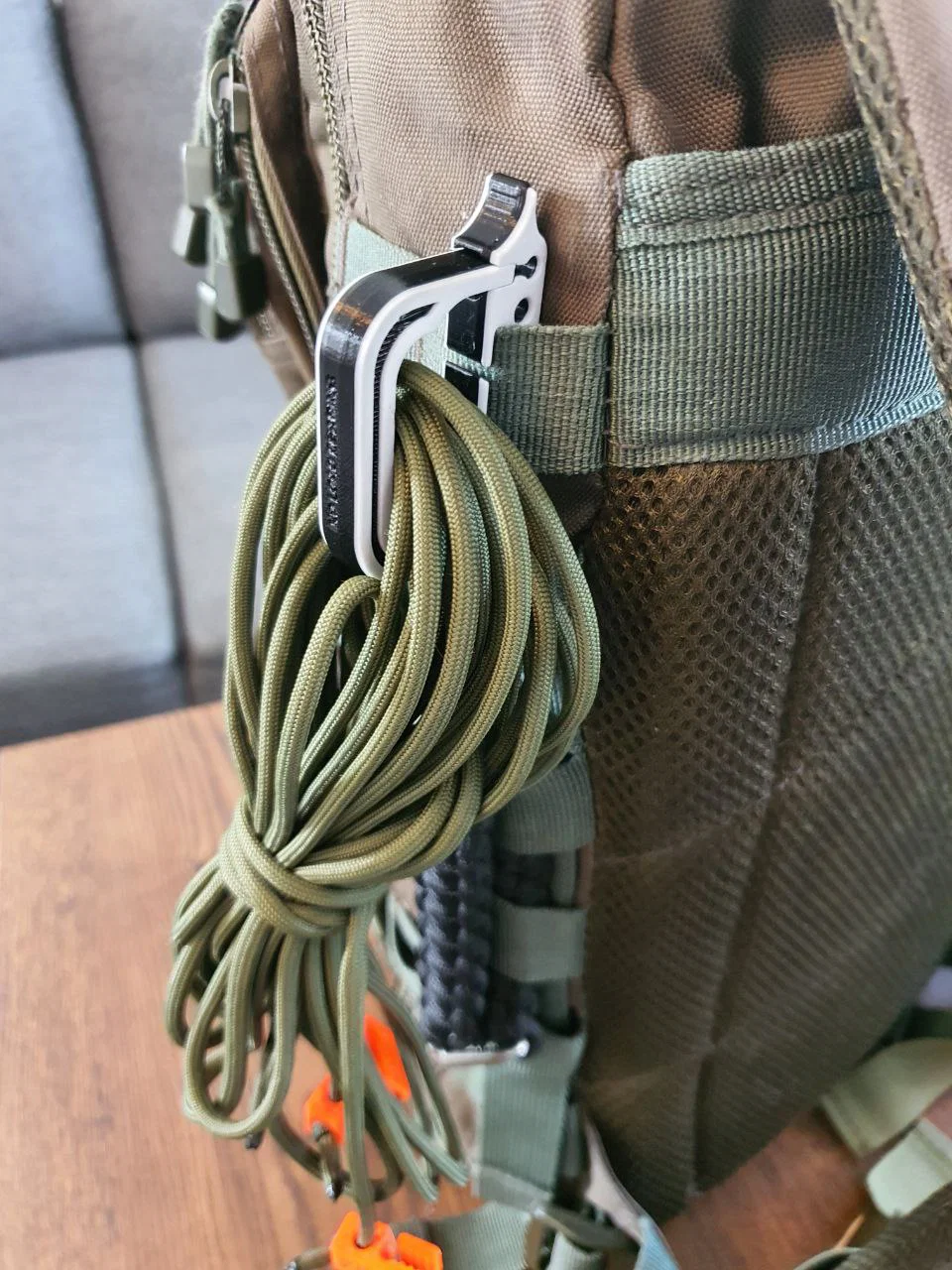

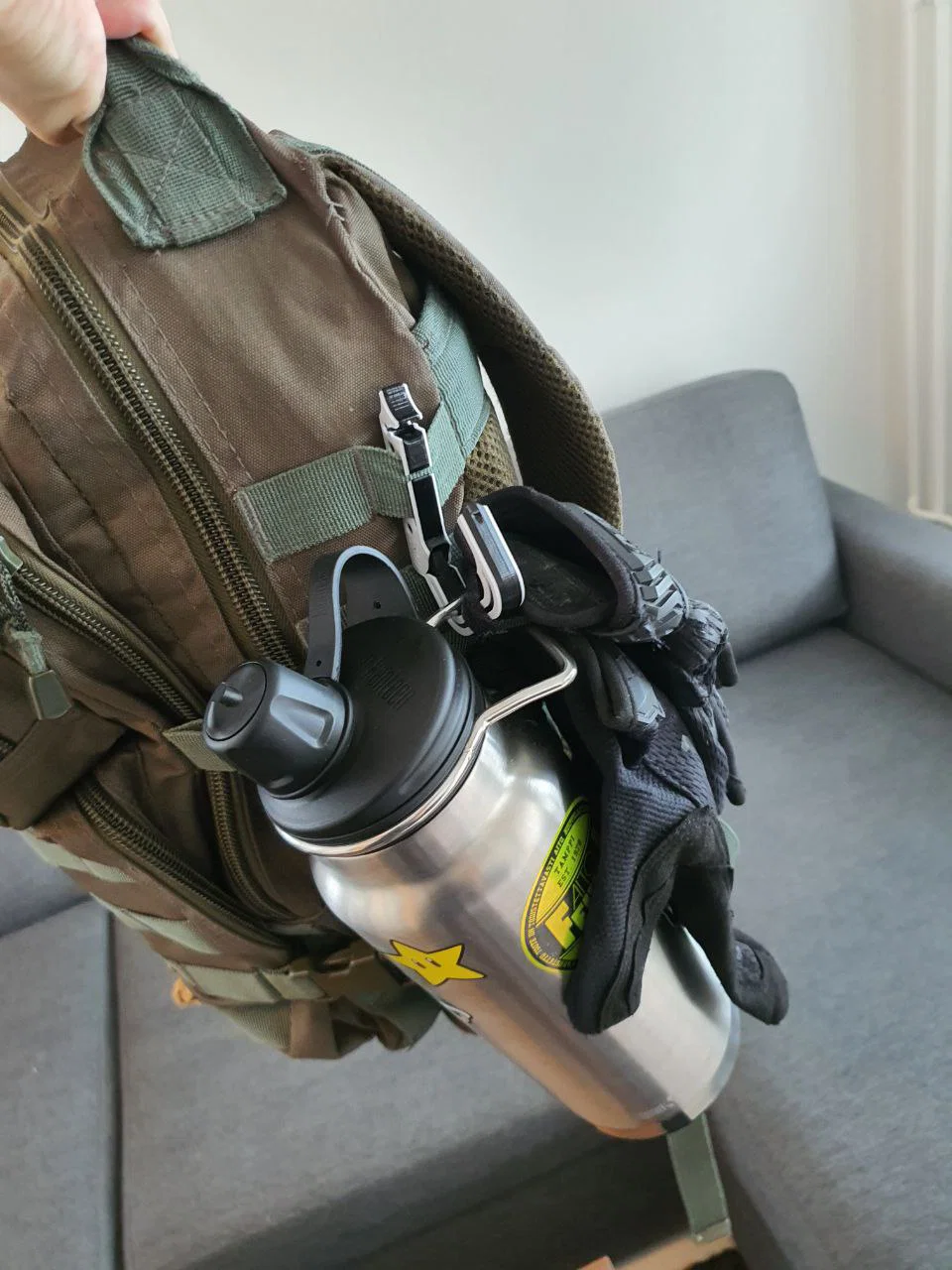

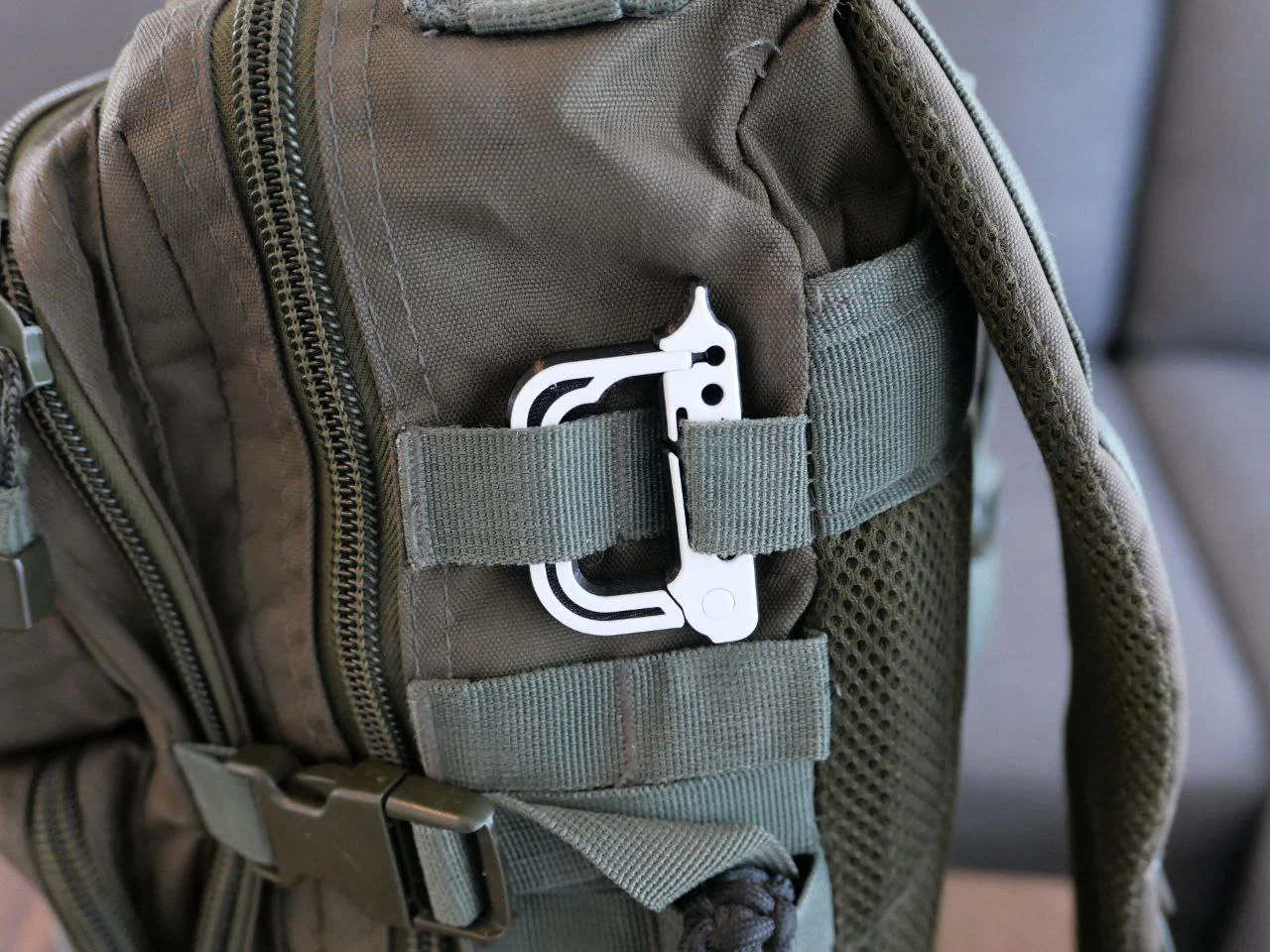

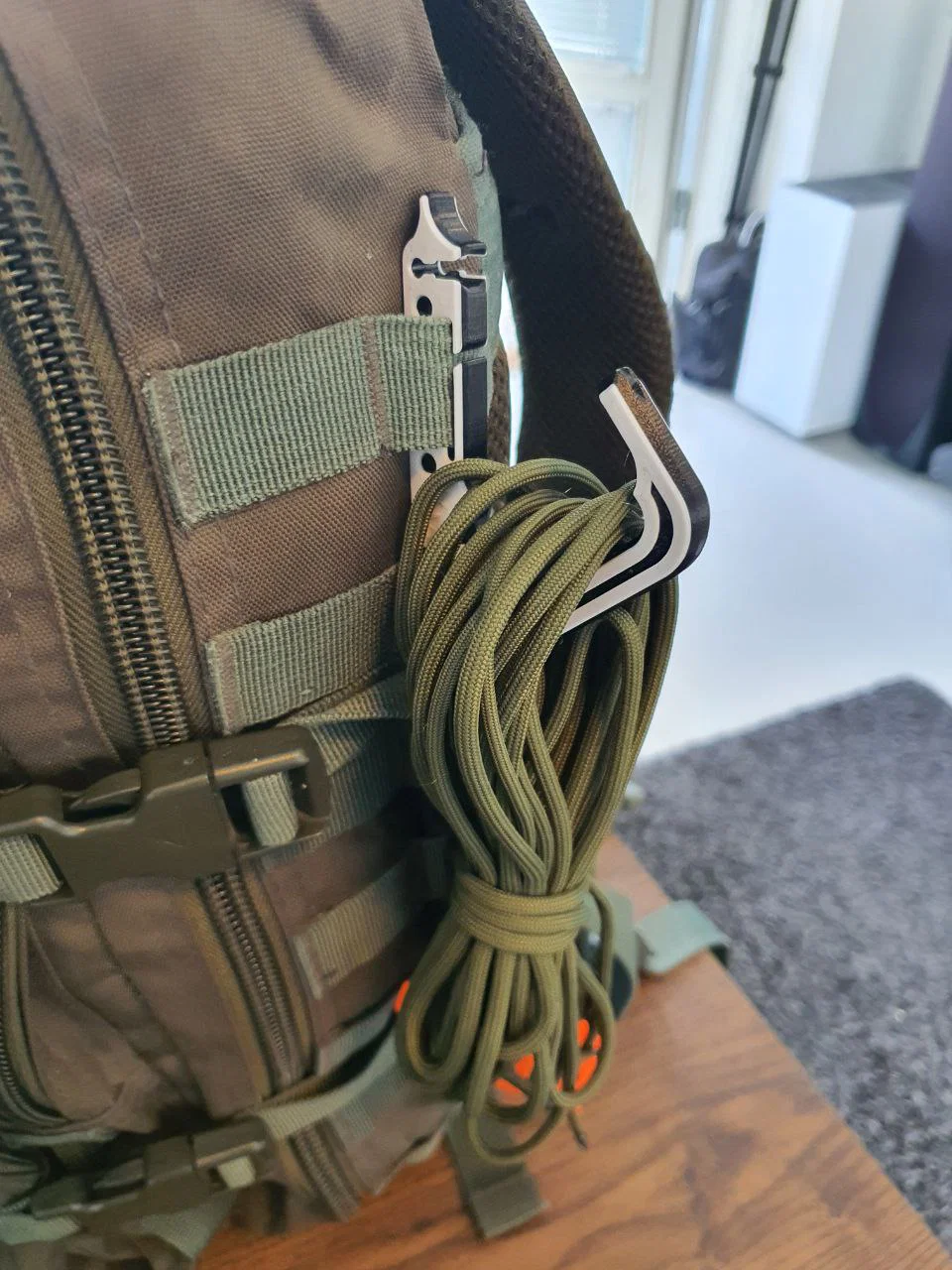

Một combo móc (hook) + carabiner kiểu D-ring cực kỳ đa dụng, lấy cảm hứng từ carabiner ITW GrimLoc mà mình đã dùng nhiều năm trên đồ gear và balo. Rất hợp để thao tác một tay, treo/mang theo những món hay dùng như găng tay, nón, bình nước, bó paracord… ở hông balo. Hoặc gần như ở bất cứ đâu có dây MOLLE/PALS webbing hay strap bản 25mm để gắn.

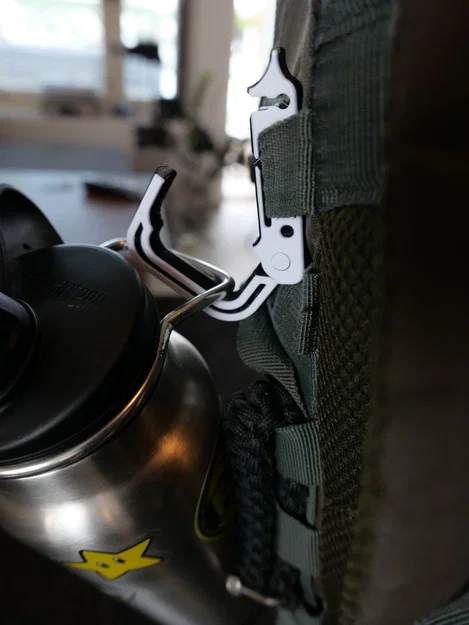

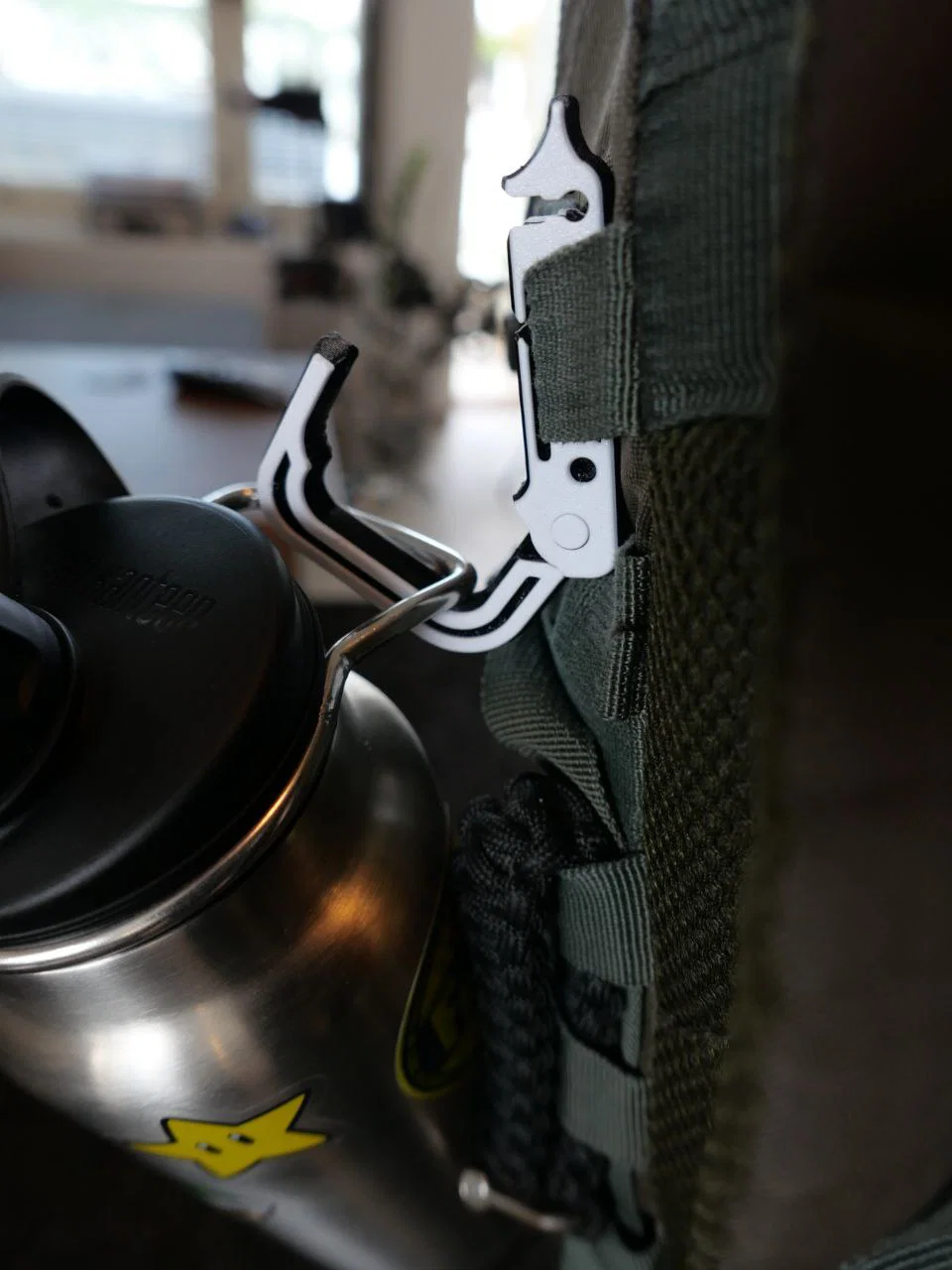

So với carabiner lò xo thông thường, thiết kế này cho thao tác lấy ra/gắn lại dễ hơn nhiều, và có thể để ở trạng thái mở mà đồ vẫn nằm trong móc chắc chắn. Mở/đóng một tay rất dễ ngay cả khi đang treo đồ.

Đã được test kỹ để đảm bảo kết cấu chắc và khóa đáng tin cậy nhưng vẫn dễ mở chỉ bằng cách bấm nút bằng ngón cái.

Ngoài ra còn có hai lỗ 4mm để thêm lựa chọn gắn bằng paracord hoặc dây khác. Nhờ vậy bạn có thể tạo các điểm treo có thể đóng/mở ở campsite để treo áo khoác, balo, khăn, xẻng camp…

Để tăng độ linh hoạt, giờ có thêm các biến thể mới từ thiết kế móc tiêu chuẩn. Xem update log ở cuối để biết chi tiết về các variant và các thư mục riêng trên trang Files.

Và nếu bạn in và dùng mẫu này thì nhớ đăng “make” nha :-)

In ấn (Printing):

• Vật liệu: khuyến nghị PETG hoặc vật liệu tương tự có độ dẻo và chịu va đập tốt
  • Không khuyến nghị PLA!
  • PETG, CPE, ABS, ASA đã được test và xác nhận
  • Polycarbonate đã test nhưng có thể quá cứng cho phần spring nên tùy máy/tùy setting mà kết quả khác nhau
    • có thể sẽ hợp nếu dùng một thiết kế spring riêng tối ưu cho vật liệu cứng hơn
  • Nylon, PP chưa test nhưng có vẻ là ứng viên phù hợp
• Perimeters: 4–5 perimeters
• Infill: 20%–30% Gyroid infill
• Layer height: tối ưu cho 0.2mm, layer mỏng hơn cũng chạy ổn
• Supports và Brim: không
• Hướng đặt (Orientation): nằm nghiêng trên một trong hai mặt, phần hook hơi hé mở (trong file in đã canh hướng đúng sẵn)
• Đổi màu theo độ cao (tuỳ chọn): 1.2mm và 9.2mm

Bản lề (hinge) được thiết kế với tolerance khá khít nên lần đầu bẻ/khởi động sẽ cần lực tương đối. (Đã cải thiện ở V2)

Tương tự, cơ cấu khóa lúc đầu có thể hơi cứng, nhưng dùng một thời gian sẽ nhẹ hơn. Để mở buckle: đặt ngón cái lên nút phía trên, ngón trỏ luồn vào trong vòng (loop), rồi bấm nút bằng ngón cái.

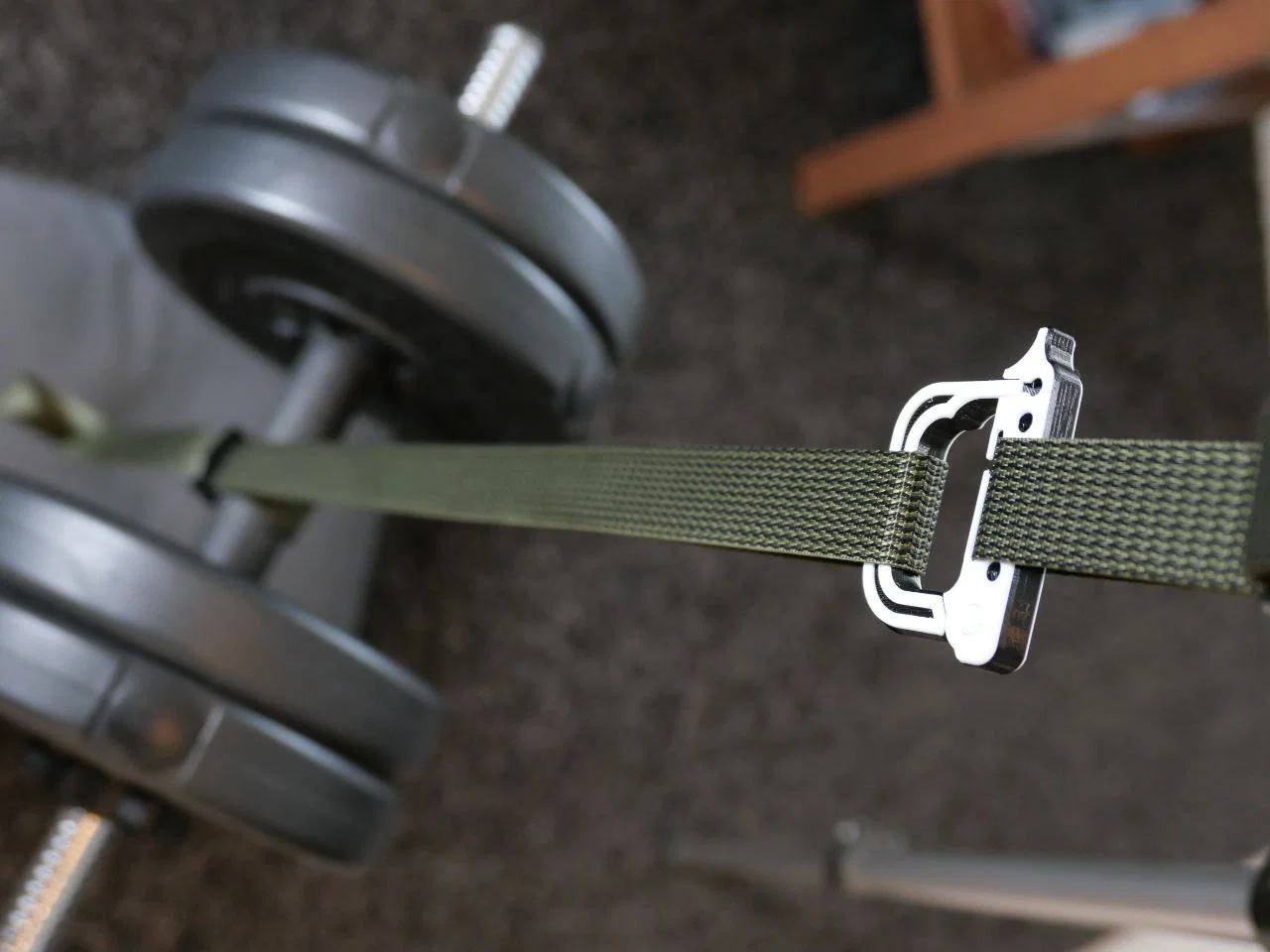

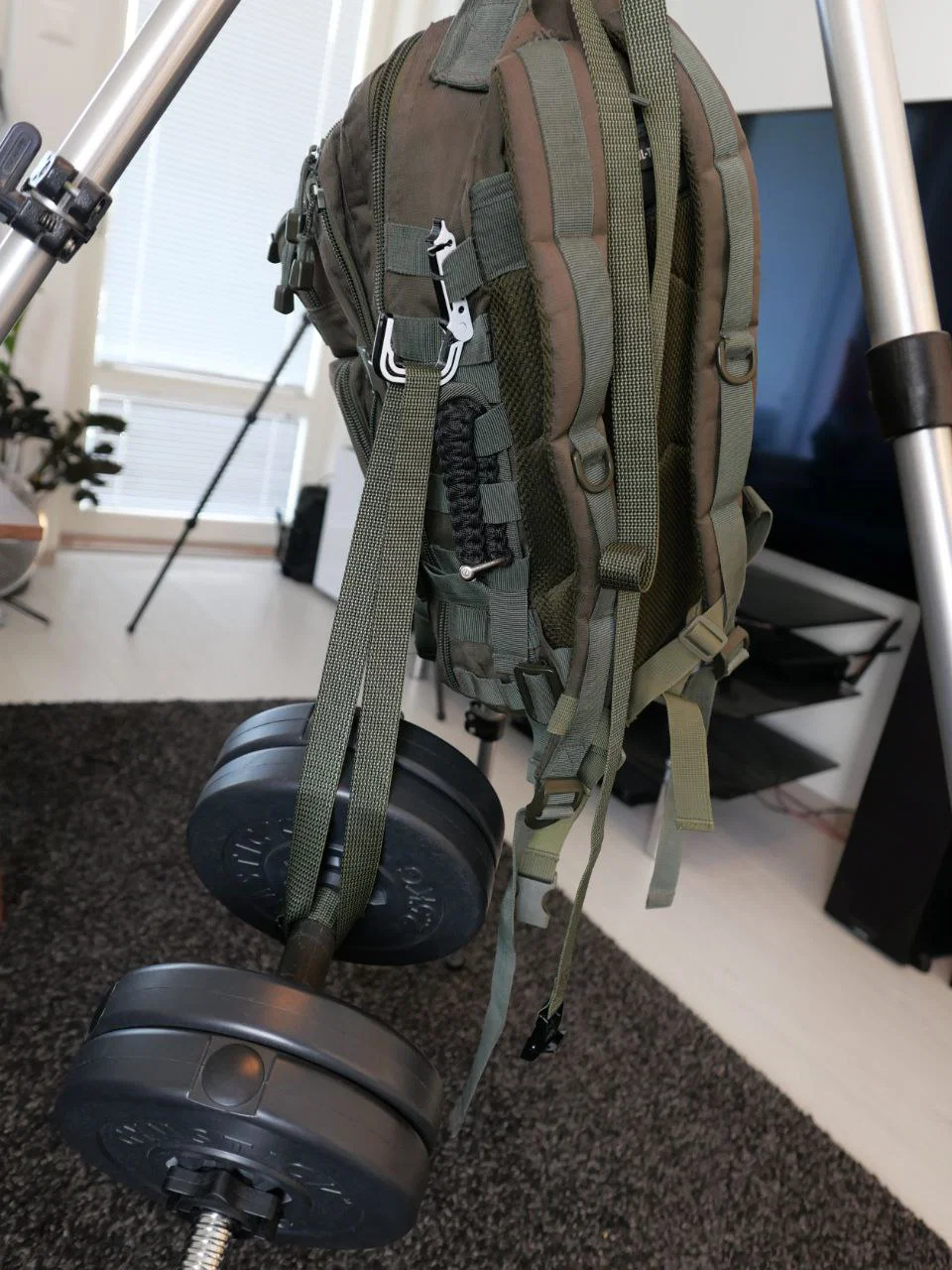

Test tải tĩnh (V1 và V2):

• test thực hiện với hook tiêu chuẩn V1 và V2
• mẫu test in bằng PETG phổ thông với 4 perimeters và 25% gyroid infill
• mẫu test được giữ bằng strap 25mm qua khe webbing slot và được tải bằng một strap 25mm khác móc vào trong phần hook chính

Hướng mở gate, gate đóng:

Tạ 10kg treo không bị mở. Bị mở nhưng không gãy ở mức tải khoảng ~30kg.

Đặt dọc (vertical), gate đóng:

Tạ 10kg treo không bị mở. V1 bị mở và hỏng ở khoảng ~35kg (cân hành lý), V2 bị mở và hỏng ở mức tải tương tự.

Đặt dọc (vertical), gate mở:

Tạ 10kg treo không làm hư bản lề. V1 hỏng ở khoảng ~25kg (cân hành lý), còn V2 tăng mức hỏng lên khoảng ~30kg.

Kiểu hỏng (Failure modes):

Mình khá hài lòng với thay đổi kiểu hỏng của bản V2. Giờ có vẻ không còn một “điểm yếu” duy nhất nữa, mà khi test thì hỏng theo hai kiểu khác nhau. (như hình)

Nhìn chung mình thấy mức tải hỏng 30–35kg là một mốc khá ổn để đảm bảo an toàn cho người dùng. Người dùng không nên bị vướng/mắc kẹt bởi carabiner trong bất kỳ tình huống nào, và thực tế thì ngay cả người dùng nhỏ tuổi cũng đa số sẽ nặng ít nhất 35kg.

Update Log:

• 20.9.2024 - Thêm phiên bản tolerance cao hơn cho hook tiêu chuẩn

  • Dựa trên phản hồi từ @sethmoser, thêm một variant mới của hook tiêu chuẩn
    • Gặp vấn đề khi in hàng loạt với nozzle 0.6mm và PETG
  • Tăng tolerance hinge thêm 0.1mm cho mọi bề mặt (0.2mm → 0.3mm)
  • Tạo thư mục riêng “Alternate-versions” cho các biến thể không chuẩn
  • File tên “QuickLoc-hook-V2-standard-0.3mm-tolerance.3mf”

• 19.9.2024 - Bản V2 có thêm biến thể “Belt”

  • Thay đổi model
    • Tăng kích thước tổng để vừa phần belt passthrough
    • Thay hai lỗ paracord bằng một khe lớn để dùng với belt
    • Kích thước lỗ belt khoảng 42.5mm x 4.5mm (đa số belt thường sẽ vừa)
    • Tăng độ dày tổng thêm 2mm để đỡ phần khung với passthrough lớn hơn
    • Tăng độ sâu phần đế thêm 1mm để gia cường belt passthrough
    • Chỉnh lại nút bấm ngón cái (thấp profile hơn và hơi hướng ra xa người dùng)
  • Khối lượng model tăng lên ~22g
  • Thời gian in ~2 giờ với setting khuyến nghị

• 4.9.2024 - Bản V2 có thêm biến thể “Compact”

  • Nặng chỉ ~10g (bản standard khoảng 14g)
  • Thời gian in giảm còn 1h15 (bản standard khoảng 1h35)
  • Giữ lại toàn bộ tính năng của bản standard nhưng gọn hơn

• 4.9.2024 - Cập nhật lên V2 (cải tiến thiết kế chung và độ bền)

  • Thiết kế lại hình học latch spring để tăng tuổi thọ/độ bền và giảm rủi ro nứt do mỏi (fatigue). Đồng thời giúp lực spring/khóa ổn định hơn giữa các vật liệu và theo thời gian sử dụng.
  • Thêm một rãnh (internal notch) bên trong hinge để giảm lực “camming out” của axle khi bị tải ở trạng thái mở.
    • Dự kiến tăng đáng kể tải tối đa khi gate mở (cần kiểm chứng thêm)
    • cũng giúp giữ hook ở trạng thái mở với một kiểu “soft lock”
  • Chỉnh một số tolerance của axle và hinge để giảm tình trạng kẹt khi mới dùng
  • Cải tiến kết cấu hinge để tăng độ bền và dễ in hơn
  • Tăng nhẹ đường kính lỗ paracord để xỏ dây dễ hơn
  • Chỉnh nhẹ hình học nút bấm ngón cái để bấm dễ hơn
  • Khối lượng, kích thước tổng và thời gian in giữ nguyên để không tăng cồng kềnh hay tốn vật liệu
  • Dự định thêm các phiên bản khác (có thể thay đổi và hoan nghênh góp ý)
    • bản lớn tương thích belt
    • bản compact/low profile
    • bản XL lớn / heavy duty
    • bản paracord safety lock
    • bản magnetic easy open
  • V2 nằm bên phải và V1 bên trái trong hình; khác biệt hình ảnh lớn nhất là phần spring.
