Bệ gắn BTT Eddy cho ChaoticLab TAP V2

Cập nhật 05.06.2025

Mình đổi hotend sang Rapido Ace, là bản HF ngắn hơn.
Vậy nên mình phải chỉnh lại cái mount cho phù hợp.

Mình thiết kế thêm một phiên bản ngắn hơn, bắt buộc dùng chung với BTT Slim Case đã được mình mod

Cái mount ngắn bổ sung này dùng được với:

• Rapido HF
• Rapido ACE

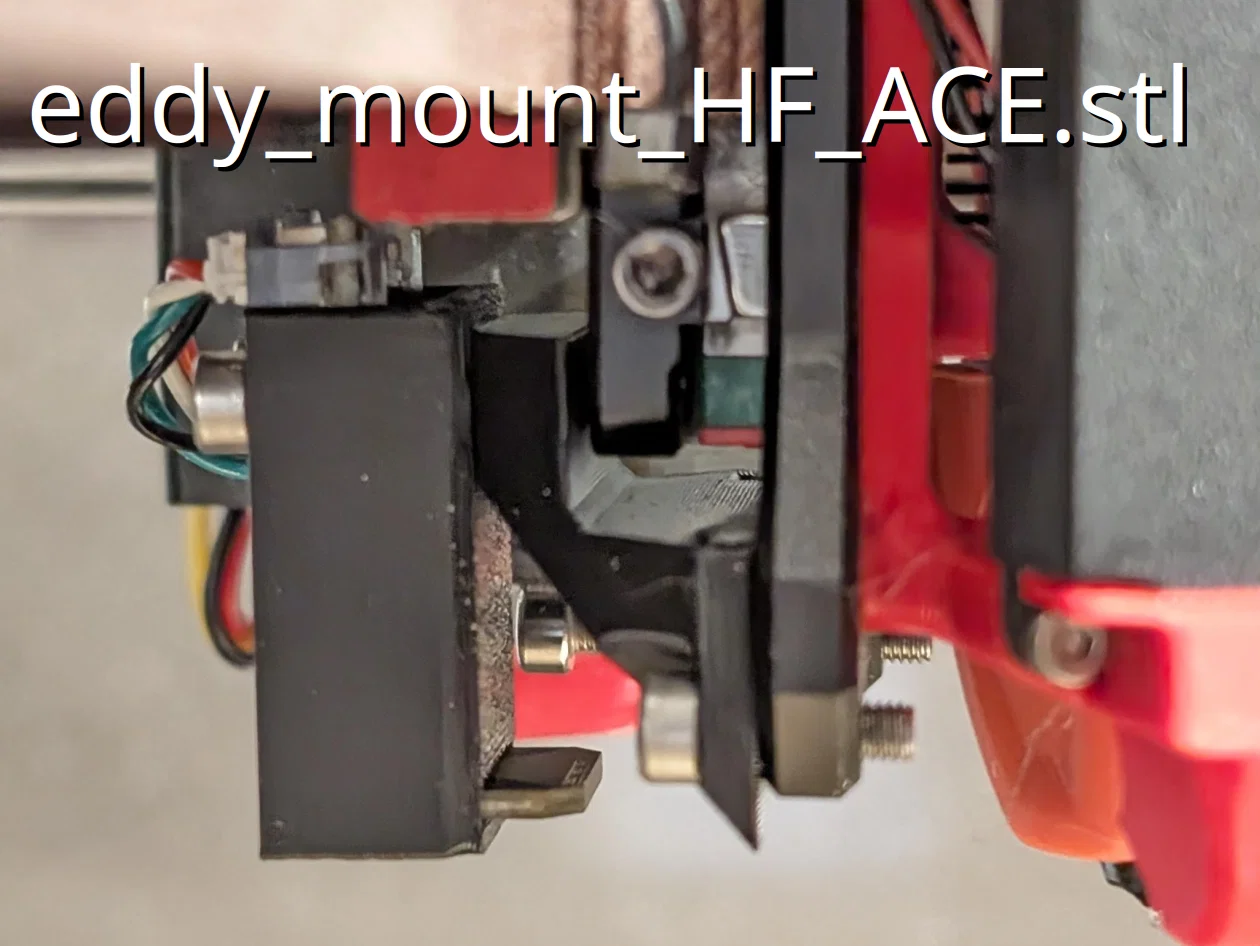

File: eddy_mount_HF_ACE.stl
Offset giống y như bản UHF bên dưới.
Cài đặt in cũng y như vậy.

Quan trọng:
Để dùng mount mới, bạn phải thay connector trên Eddy sang loại “ZH1.5 Vertical 4P”. Cần có trạm hàn (Soldering Station). Làm vậy sẽ mất bảo hành!

Bản phát hành đầu tiên

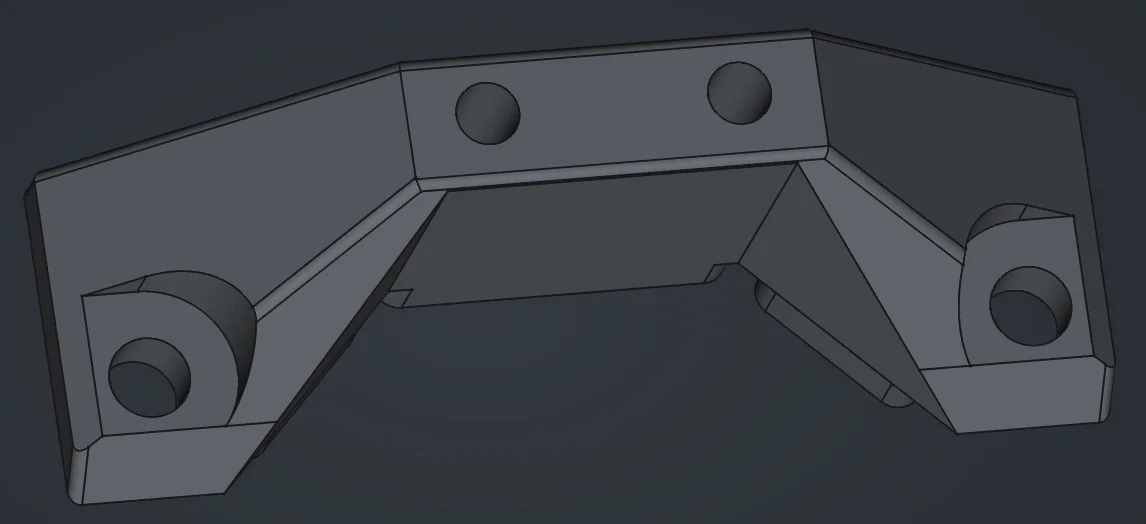

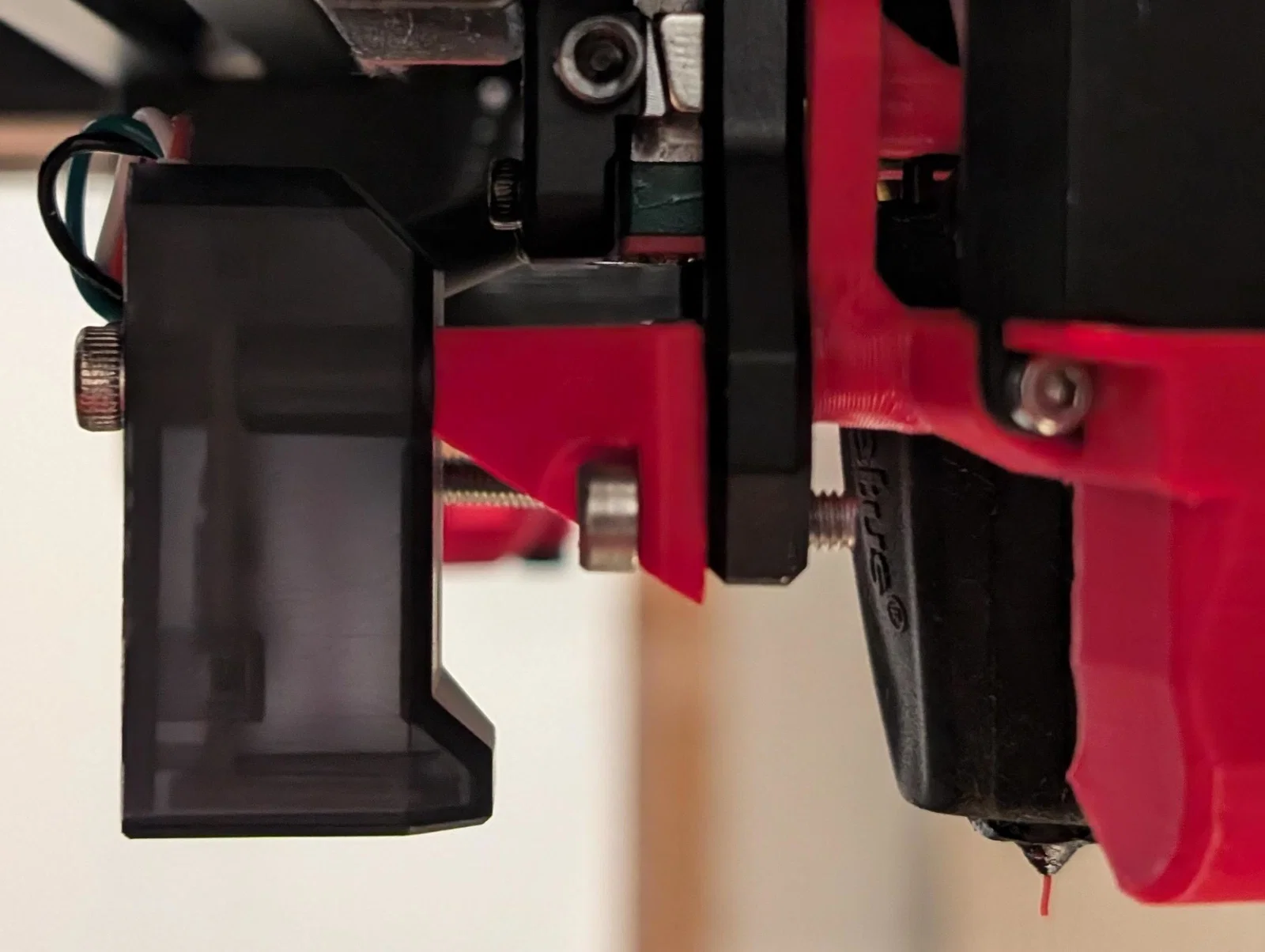

Mount này được thiết kế để dùng BTT Eddy (USB) trên ChaoticLab TAP V2 với hotend dài như Rapido UHF hoặc tương tự. (Mình đang dùng với XOL Toolhead)

Nó được tối ưu để gắn Eddy cao hơn đầu nozzle 2.7mm để cho kết quả đo tối ưu.

Ngoài ra, khoảng cách từ Eddy tới nozzle được giảm xuống mức tối thiểu, nhưng vẫn đủ xa khỏi hotend để tránh nhiễu lên phần electronics.

File: eddy_mount_UHF.stl

Offset là:
X = 0mm
Y = 36mm

Print settings:

• 5 walls
• 20% Gyroid Infill
• 0,12 layer height

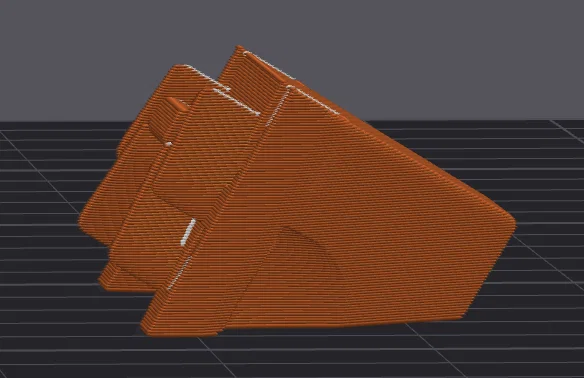

• in theo kiểu nghiêng (print it on the slant)
• không cần supports
• ABS (không dùng PLA, không dùng PETG)

Trên Github của BTT có mount gốc cho ChaoticLab TAP V2, nhưng nó bị cấn với rail MGN12 của Voron 2.4. Và nó đặt Eddy cao hơn mặt bed khoảng 10mm (quá cao).
