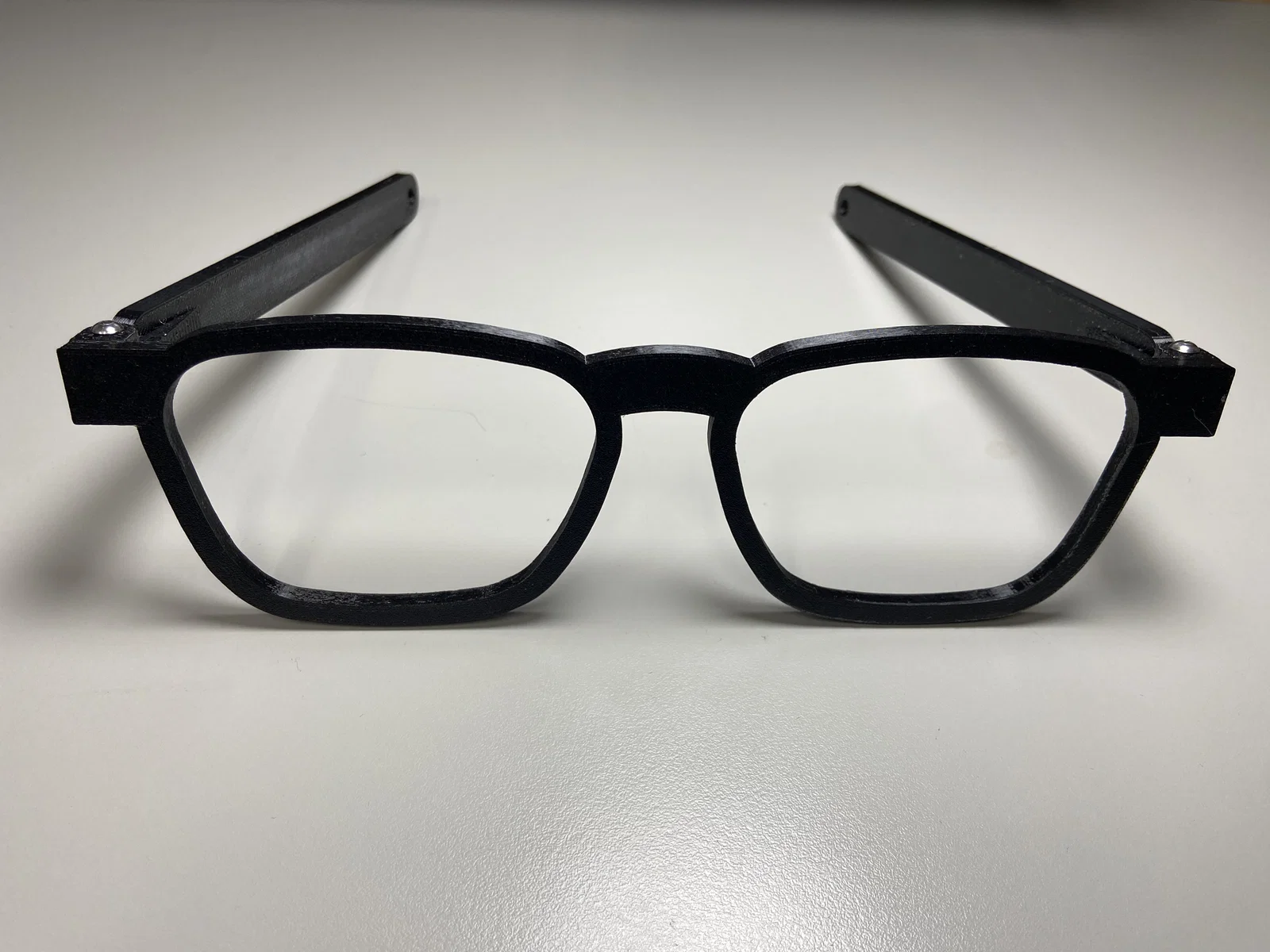

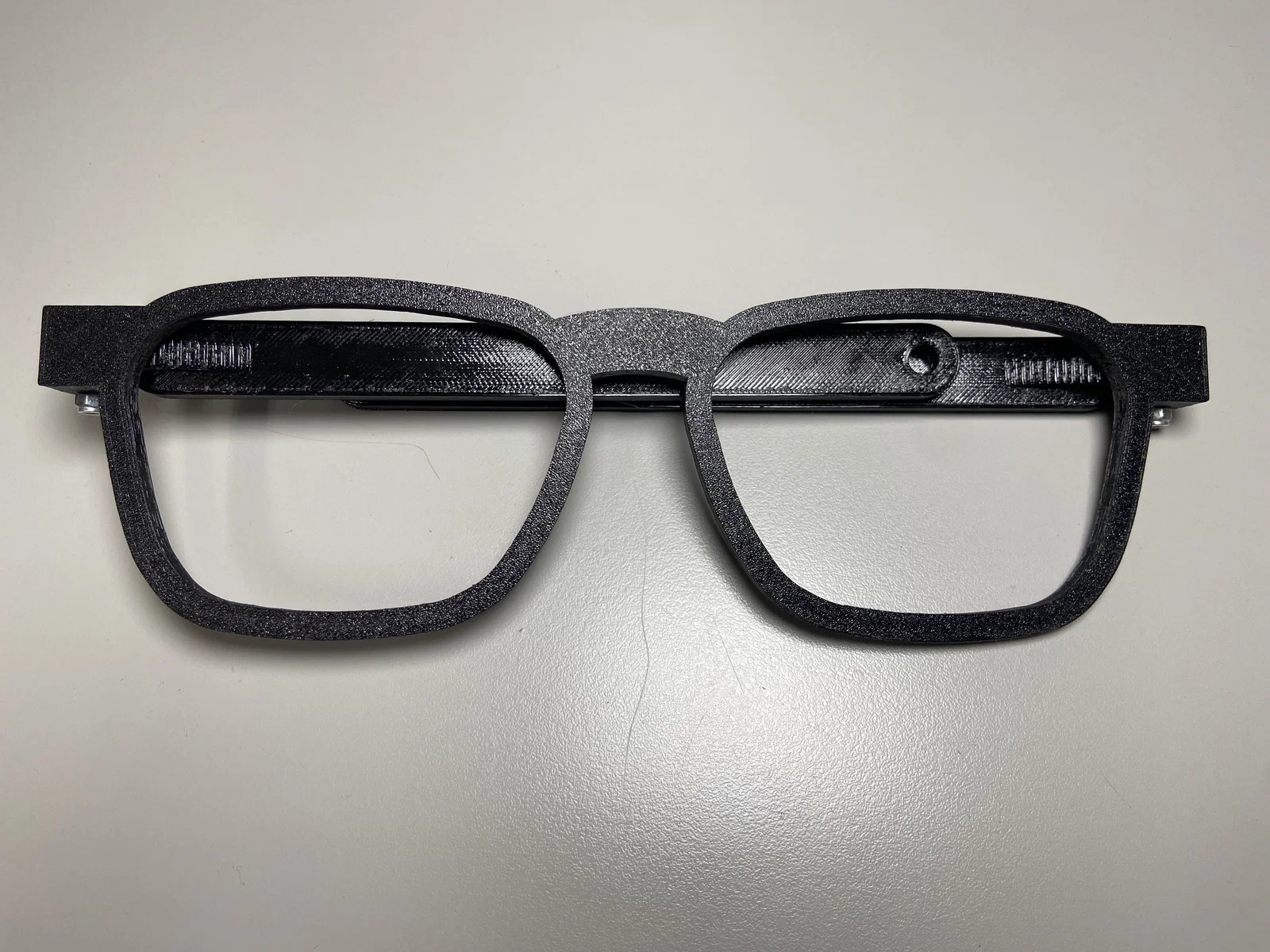

Gọng kính fursuit tuỳ biến kiểu Wellington

Giới thiệu:

• Đây là gọng kính kiểu Wellington thiết kế cho đầu fursuit, có rất nhiều tuỳ chọn để bạn chỉnh theo ý!
• Cập nhật (2024/9/25): Đã sửa lỗi khoảng cách đồng tử (pupillary distance) bị sai.

Cách tuỳ biến bằng OpenSCAD:

1. Tải OpenSCAD tại https://openscad.org/.
2. Mở file .scad (góc trên bên trái, File→Open File).
3. Bật Customizer Window (góc trên bên trái, Window→Customizer).
4. Chỉnh các tham số trong cửa sổ customizer.
5. Để xem gọng kính trông như thế nào sau khi chỉnh, ở góc trên bên trái chương trình bấm Preview (F5), rồi bấm Render (F6).
6. Khi ưng ý kết quả, bấm Export as STL (F7) ở góc trên bên trái chương trình.

Tham số:

• LensWidth: Bề rộng của các vòng tròn của gọng.
• PupillaryDistance: Khoảng cách giữa tâm của hai vòng tròn.
• FrameThickness: Độ dày của gọng theo trục trước–sau của gọng.
• FrameWidth: “Độ rộng nét” của gọng.
• HingeSpacing: Khoảng cách giữa bản lề gọng và các vòng tròn.
• HingeHeight: Vị trí theo chiều dọc của bản lề.
• BridgeDiameter: Độ cong của cầu mũi; số càng lớn thì cầu càng phẳng.
• BridgeHeight: Vị trí theo chiều dọc của cầu mũi.
• BridgeWidth: “Độ rộng nét” của cầu mũi.
• BridgeCutOffHeight: Tuỳ cách đặt tham số, hình cầu mũi có thể trông như một vòng khép kín hoặc một vòng khuyết. Trong các trường hợp này, chỉnh BrideCutOffHeight để cắt phần đáy của vòng.
• LegLength: Chiều dài càng kính.
• $fn: Độ phân giải cho các bề mặt tròn; để 100 là ổn.

Lắp ráp:

• Cần 2 vít M3*18mm và 2 đai ốc M3 (nên dùng nyloc nut) cho phần bản lề.
• Để gọng bám được lên đầu fursuit, có 2 cách:
  1. Ở cuối càng có lỗ đường kính 6mm, luồn dây thun (elastic cord) qua các lỗ.
  2. Gắn nam châm đường kính 6mm*dày 5mm vào các lỗ bằng keo siêu dính (super glue), rồi gắn nam châm lên đầu fursuit ở vị trí tương ứng để gọng hít nam châm và “bấm” lên đầu.

Ghi chú:

• Hiện tại mình chưa có đầu fursuit để thử trực tiếp, nên có thể bị sót vài chi tiết; bạn cứ để lại bình luận nếu muốn chỉnh sửa hoặc thêm tính năng nhé :)
• Đổi LensWidth sẽ làm FrameWidth thay đổi nhẹ.
