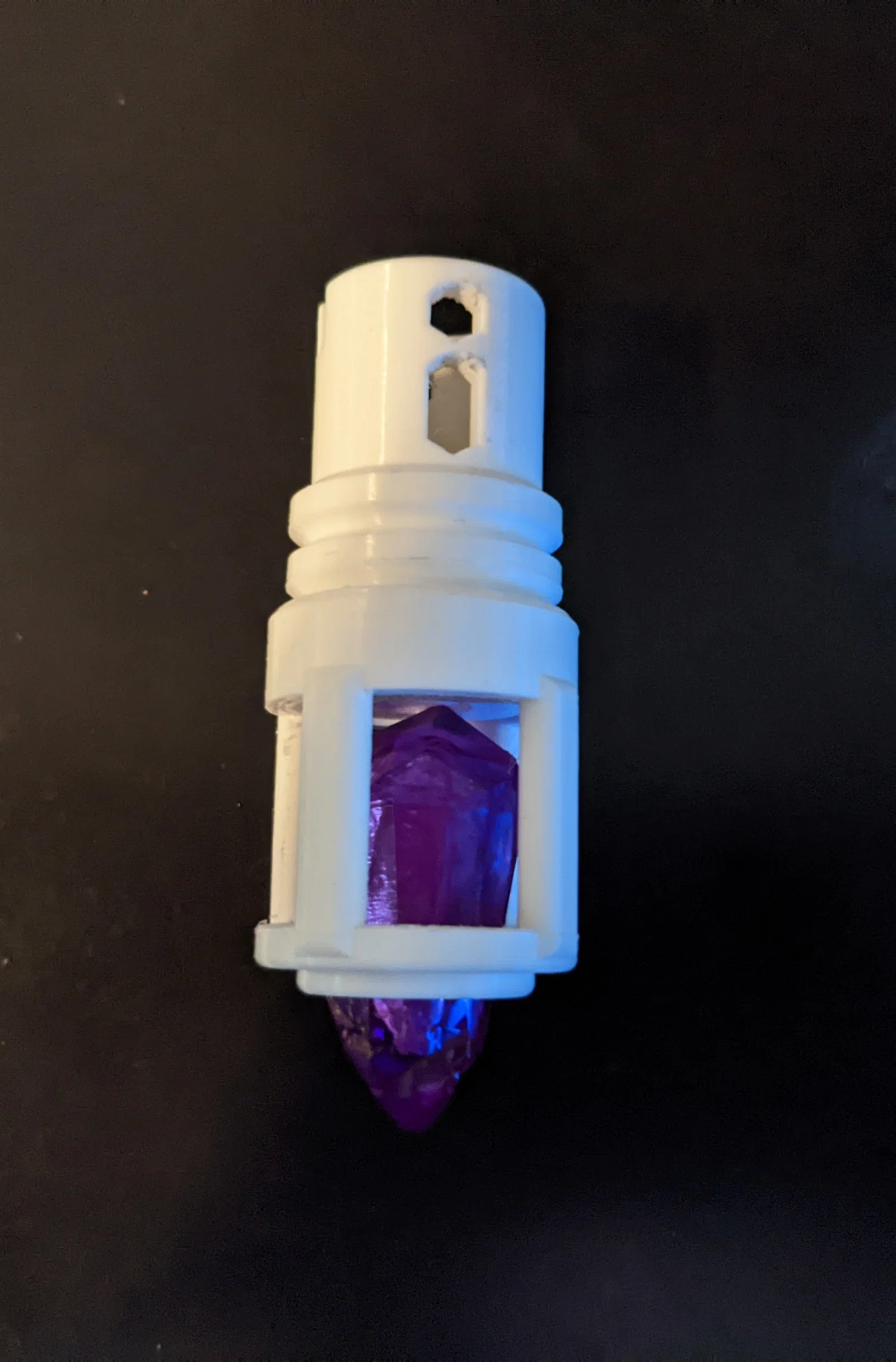

Mặt dây chuyền Kyber Crystal Jedi Crusader (có tùy chọn LED)

Tháng 5/2024: Thêm phiên bản dung sai rất chặt 0.1mm

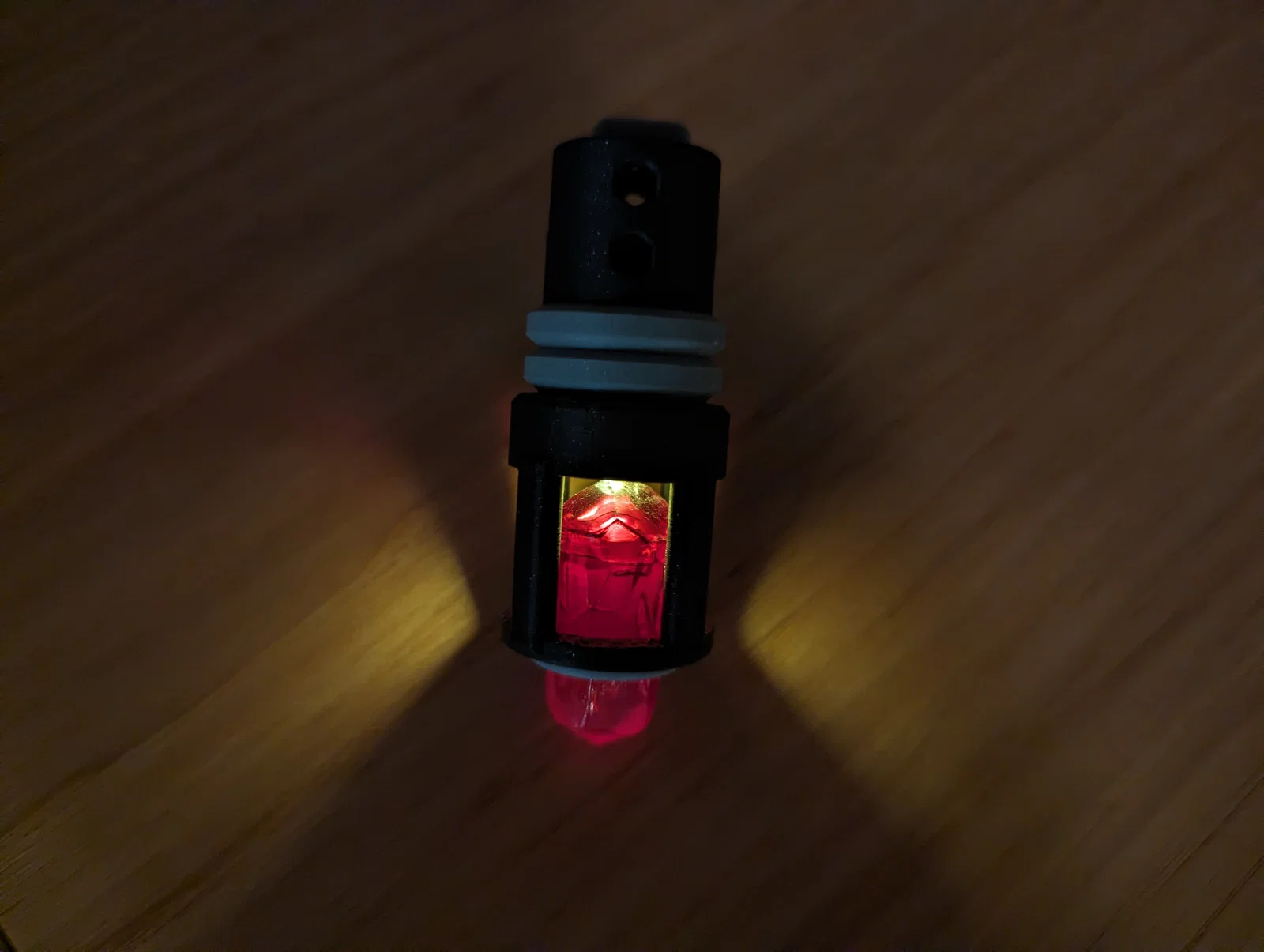

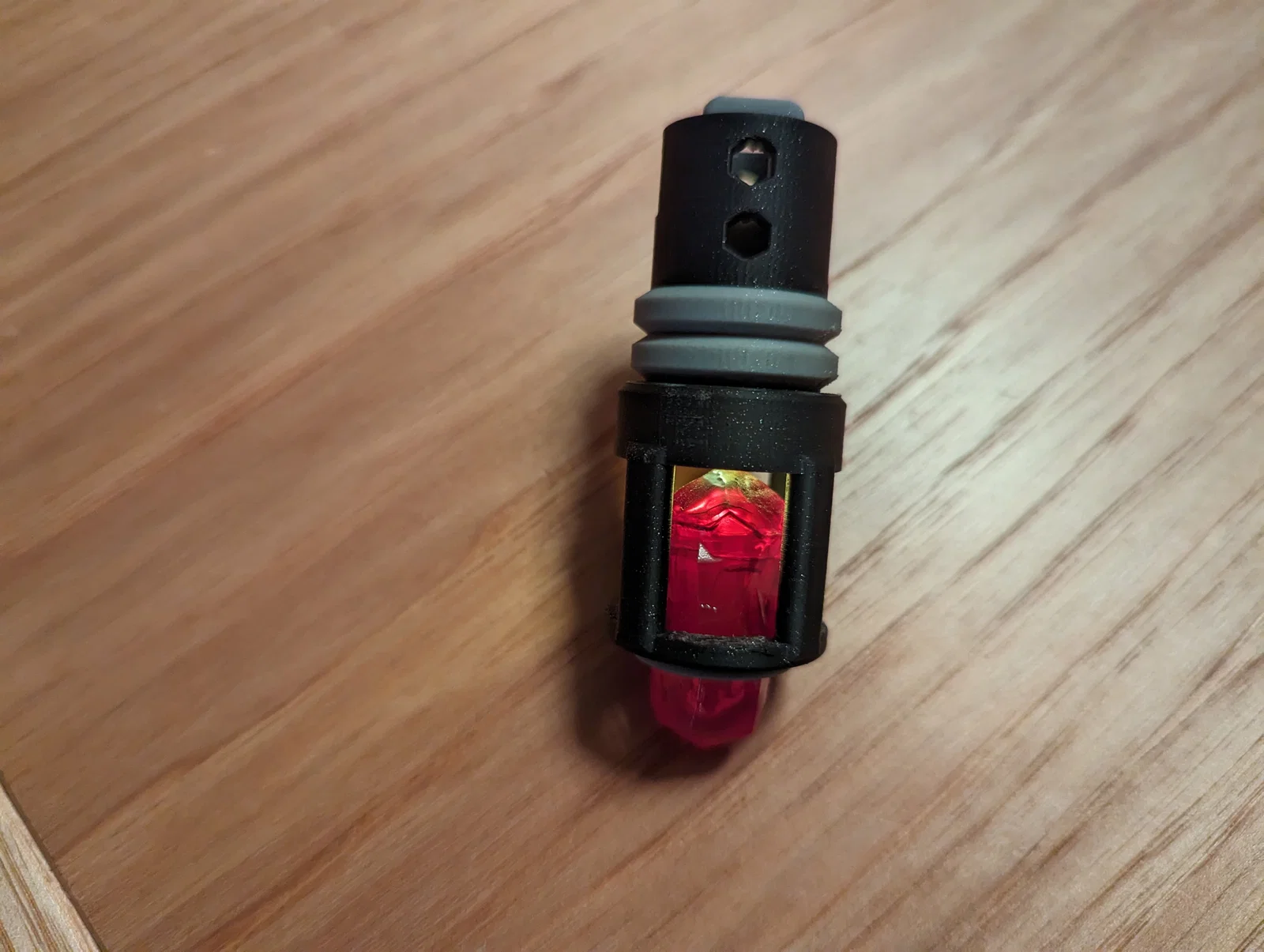

Tháng 6/2024: Thêm phiên bản LED

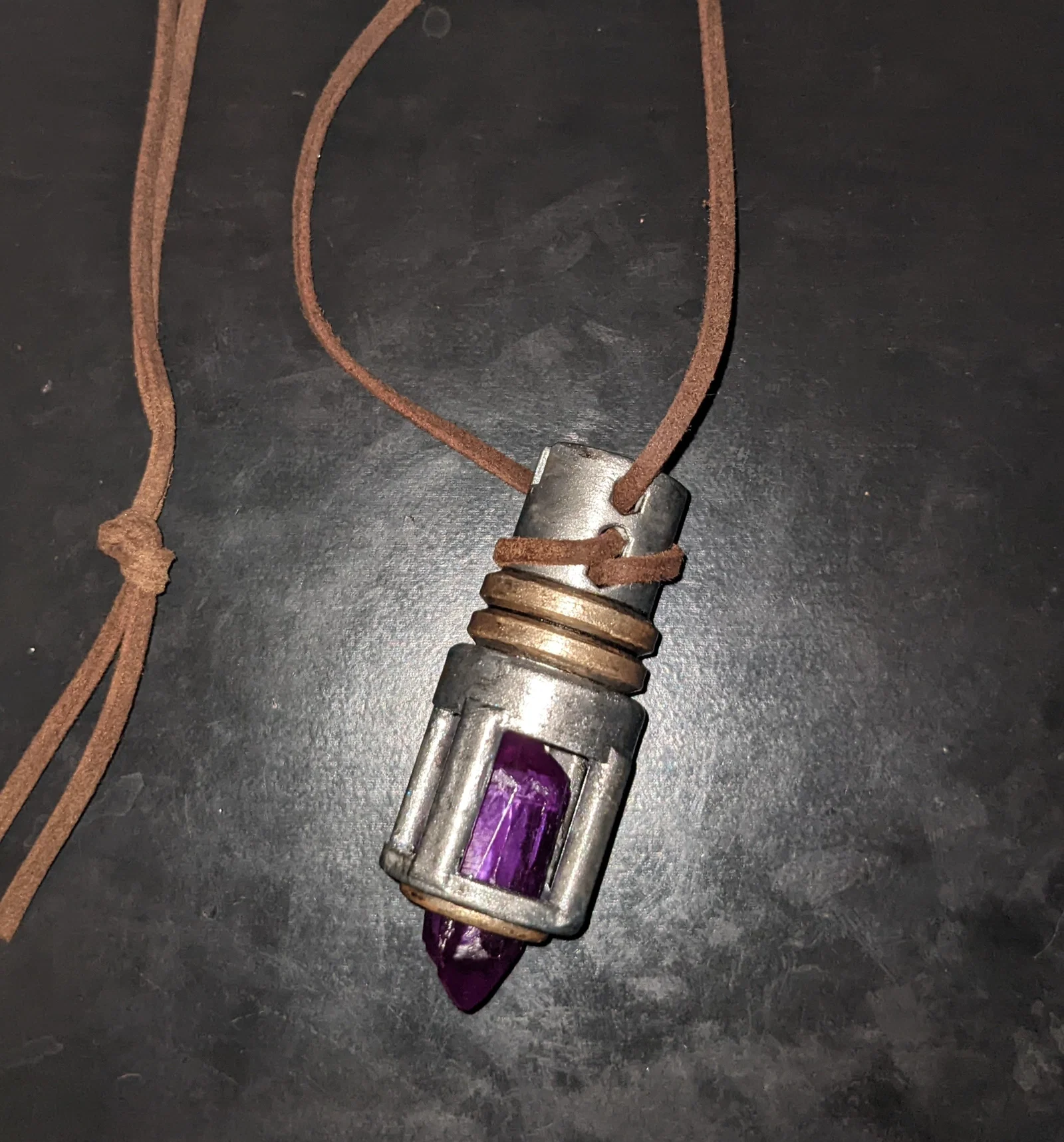

Mình thiết kế món này cho con mình sau khi bé lấy được một kyber crystal trong chuyến đi Disney và muốn đeo nó. Thiết kế dựa trên mặt dây chuyền Jedi crusader trong sách The Last Jedi visual dictionary và bạn sẽ cần thêm một vòng da hoặc dây đeo khác để hoàn thiện. Mình sơn rồi làm hiệu ứng cũ (weathering) vì được nói đây là một mảnh từ thanh kiếm thất lạc của Mace Windu nên cần trông cũ và xỉn màu cho đúng.


Thiết lập in gợi ý

Layer height 0.1mm, infill 40%, với 4–5 perimeters để đảm bảo các trụ mỏng ở phần đáy được in đặc

Ghi chú về các biến thể

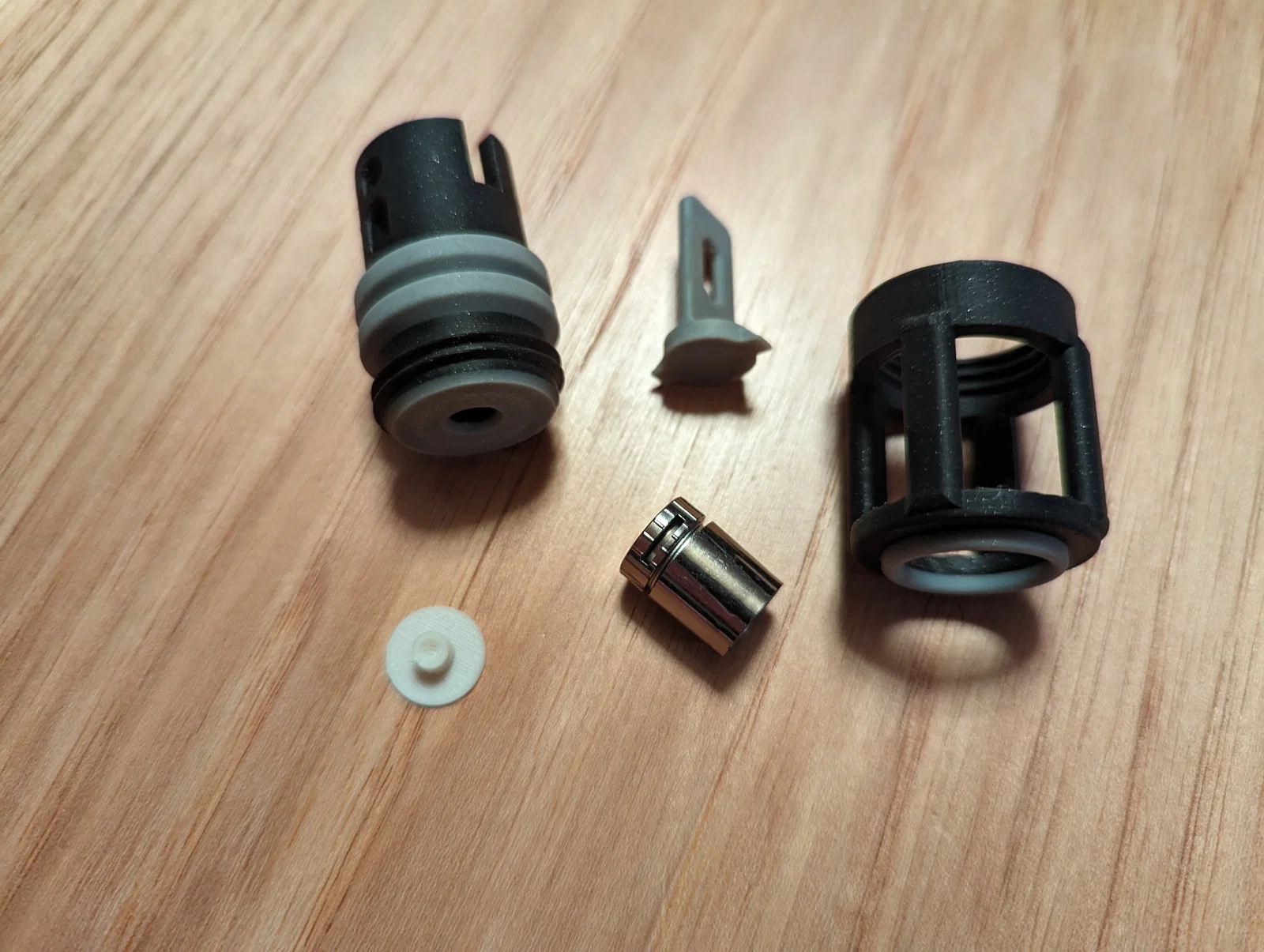

Dung sai (tolerances) và supports giống nhau cho cả hai biến thể LED và NoLED. Bản LED cần một đèn LED chạy pin dạng “drop-in”. Mình canh kích thước để vừa loại này trên Amazon nhưng mình không chắc có vừa các loại khác không. Phần đỉnh không có nhiều chỗ cho linh kiện nên nếu bạn dùng loại khác thì kết quả có thể sẽ khác nhau.

Bản LED cũng cần một chi tiết diffuser (tán sáng), có vài kích cỡ khác nhau; lý tưởng là bạn muốn phần đỉnh của crystal gắn khít vào diffuser để ánh sáng đi thẳng vào crystal. Diffuser nên in bằng vật liệu trong mờ (translucent); mình dùng ABS màu natural, nhưng mình nghĩ PETG natural hoặc một loại trắng cho truyền sáng tốt kiểu dùng cho lithophane cũng ổn. Lý tưởng nhất là filament translucent có màu gần giống màu crystal sẽ cho hiệu ứng đẹp nhất. Mấy món này rất nhỏ, in nhanh, nên bạn có thể in vài cái để thử cái nào hợp. Bạn cũng có thể thử in bằng vật liệu không cho ánh sáng xuyên qua rồi khoan lỗ nhỏ ở giữa. Mình thấy diffuser kiểu khoan này cho ánh sáng khá yếu trong thử nghiệm của mình.

Ghi chú về dung sai và supports

Mình có kèm vài phiên bản khác nhau của model vì dung sai và độ “tune” của máy in sẽ ảnh hưởng đến độ ăn ren (thread engagement). Lý tưởng là các phần vặn vào nhau phải đủ chặt để không tự bung ra, nhưng cũng đừng chặt quá tới mức sau này không vặn ra được.

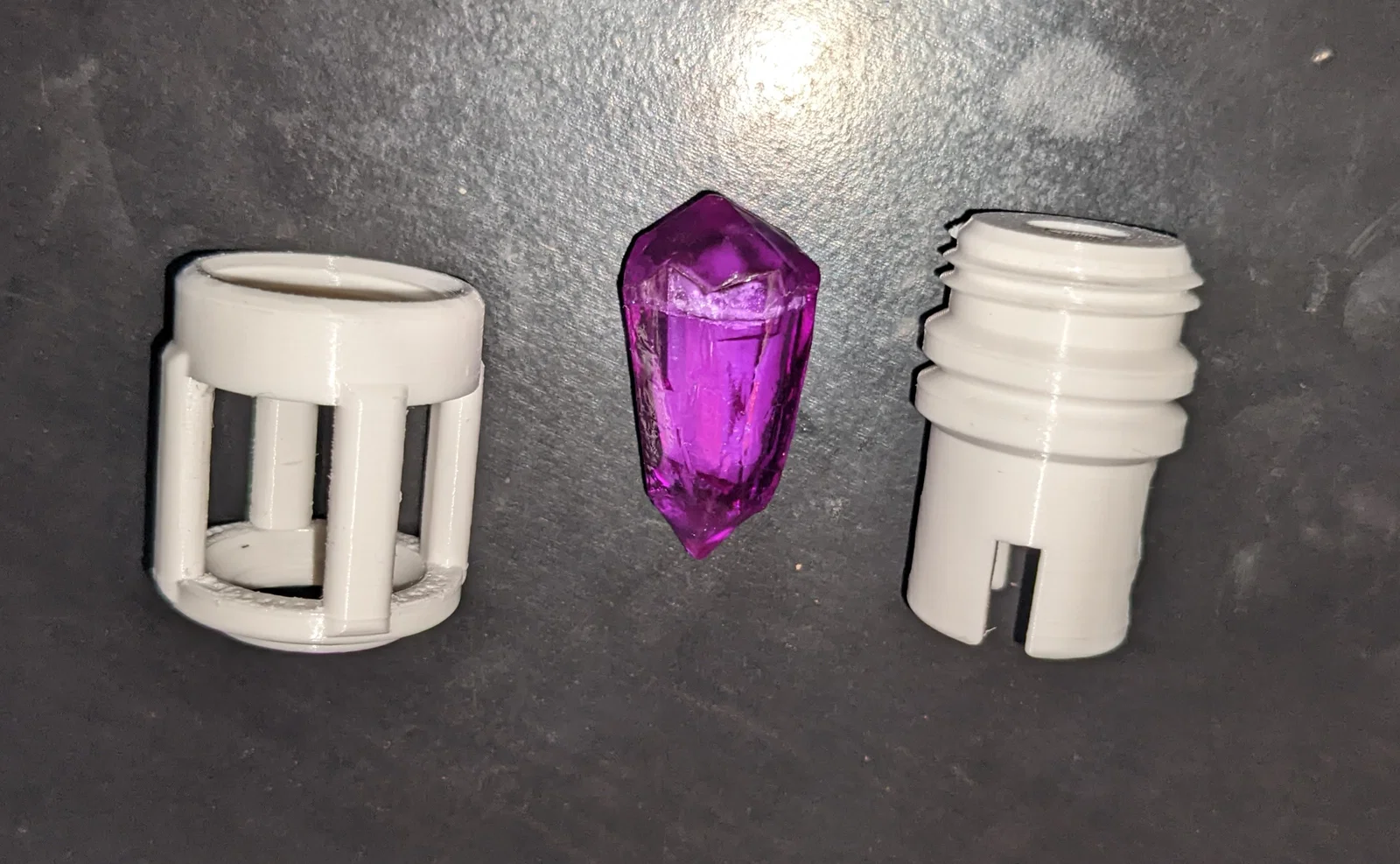

Phần trên (top piece) không đổi, nhưng phần dưới (bottom) có bốn lựa chọn ren: rất chặt (khe hở 0.1mm), chặt (0.2mm), trung bình (0.3mm), và lỏng (0.4mm). Trên Prusa MK3S của mình, 0.3 vẫn quá chặt và 0.4mm là vừa đẹp. Trên Voron V2.4, 0.4mm lại quá lỏng và mình cần 0.1 hoặc 0.2 tuỳ vật liệu. Bạn có thể cắt ngắn chi tiết và chỉ in phần ren để test xem mức nào hợp. Tương tự với nắp LED (LED cap), hãy tìm dung sai đúng để vừa gắn vào phần top.

Tuỳ chọn khác mình kèm theo là supports dựng sẵn (built-in). Chỉ phần đáy cần supports, và bạn có thể chọn không dùng (tự tạo), 0.1mm (tạo khe hở 0.1mm giữa supports và chi tiết), hoặc 0.15mm (khe hở 0.15mm). Theo kinh nghiệm của mình, mức 0.15 dùng với layer height 0.2mm vẫn ổn.

File bổ sung

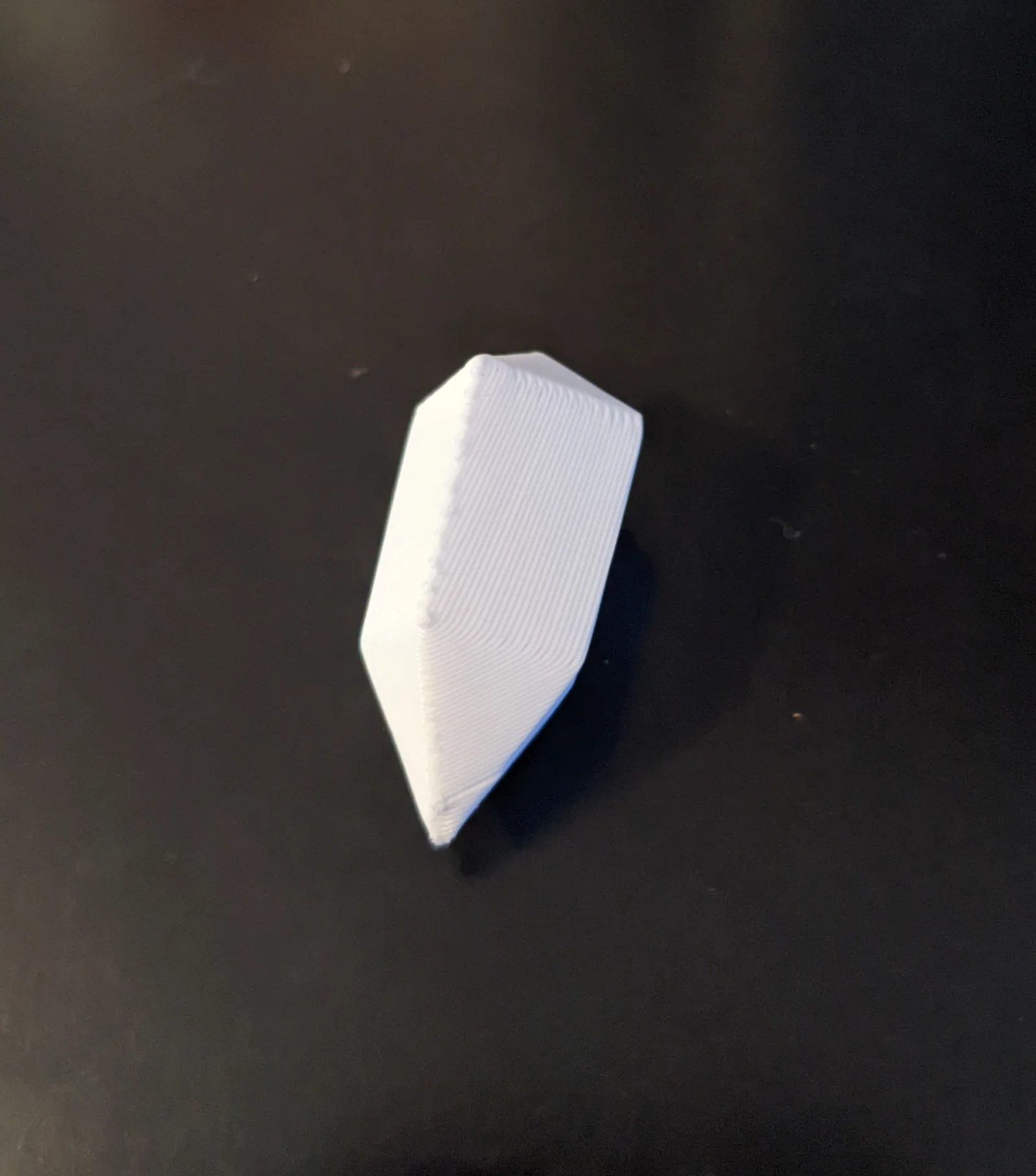

Mình cũng kèm một model kyber crystal có kích thước tương tự loại ở Galaxy’s Edge. Mình chưa in phần đó vì không cần, nhưng nếu bạn không có crystal từ Disney mà vẫn muốn thử model này thì có sẵn cho bạn. Để đẹp nhất, mình đề xuất hoặc in resin cho crystal, hoặc dùng filament translucent và in solid. Crystal được tạo nhiều mặt (faceted) để trông giống kyber bán sẵn nên không có hướng in thật sự “ngon”. Bạn có thể cắt đôi nó và in theo kiểu đó để không cần supports. Có một kích thước kyber rất mỏng và sẽ treo rất thấp trong khung; theo trải nghiệm của mình, trường hợp này không hợp với bản LED. Mình đang làm một đáy khung (cage bottom) khác để giữ nó đúng vị trí hơn; xong mình sẽ thêm và cập nhật listing.

Với kyber Gen 2, bạn cũng xem thêm adapters của mình cho phần case để có thể chỉnh thành món trưng bày.
