Máy lọc không khí bằng quạt case trong hộp filter lò (Furnace Filter Case Fan Air Purifier)

Những hộp lọc không khí này được làm theo kiểu “na ná” thiết kế gốc Corsi-Rosenthal và các bộ kit hardboard DIY từ cleanairkits.com. Video Healthy Home Guide này giải thích khá kỹ vì sao kiểu lọc này cải thiện được độ ồn, thẩm mỹ, nhu cầu công suất và kích thước so với thiết kế gốc, mà vẫn cho hiệu quả làm sạch không khí rất tốt—thậm chí hơn nhiều sản phẩm thương mại dùng filter “độc quyền” nhưng giá mắc hơn nhiều.

Mấy cái này làm quà tặng cũng rất hợp, nhất là nhà có người bị dị ứng, hoặc để giảm bụi mịn do khói cháy rừng, 3D printing, v.v. Có 2 phiên bản:

1. Dùng 2 cái furnace filter 16x25x1 inch (kích thước thực: 15 5/8 x 24 5/8 x 25/32 in.; 396x625x19mm) MERV 13 hoặc 14

2. Dùng 2 cái furnace filter 20x25x1 inch (kích thước thực: 19 5/8 x 24 5/8 x 25/32 in.; 498x625x19mm) MERV 13 hoặc 14

Bản 16x25x1 có thể in vừa bed 220x220mm. Cả hai bản đều dùng 6 cái 120mm high static pressure case fan giá rẻ và cần khoảng 2kg+ filament. Nếu chịu khó săn vật tư thì mỗi bộ làm ra có thể dưới $100.

Sản phẩm mình dùng (giá tham khảo lúc mua)

• Filters (2): Filtrete®2500 (MERV 14) Filters: (~$10/cái; mua lốc 4 hay sale ở Costco). $20
• 120mm 12v fans (6): Arctic Air P12. Mua theo pack 5. (~$2.50-$5/cái). $15-$30
• Filament: PLA xài ok (mình dùng Aceaddity Flash PLA+ on sale khoảng ~$9/kg); ~2kg: (~$9-15/kg): $20-$30
• Nguồn 12v 2amp: $6-10
• Fan controller 12v 2amp: $5
• Bộ dây 6 fan (6-Fan Wire Harness): $6
• Dây điện lặt vặt, đầu nối dây (hoặc hàn), ốc-long đền-đai ốc M3 dài 35 hoặc 40mm, và weatherstripping: ~$5

Tổng: ~$80-$99

• Tùy chọn nắp che filter: Dán băng Velcro keo dán loại ¾ - 1 inch (phần hook) lên khung trước và sau, rồi gắn thêm:
  • Activated Carbon Pre-filter. Hợp nhất với size 16x25: $12-$18 -hoặc-
  • Vải thoáng khí có thể bám được vào velcro hooks -hoặc-

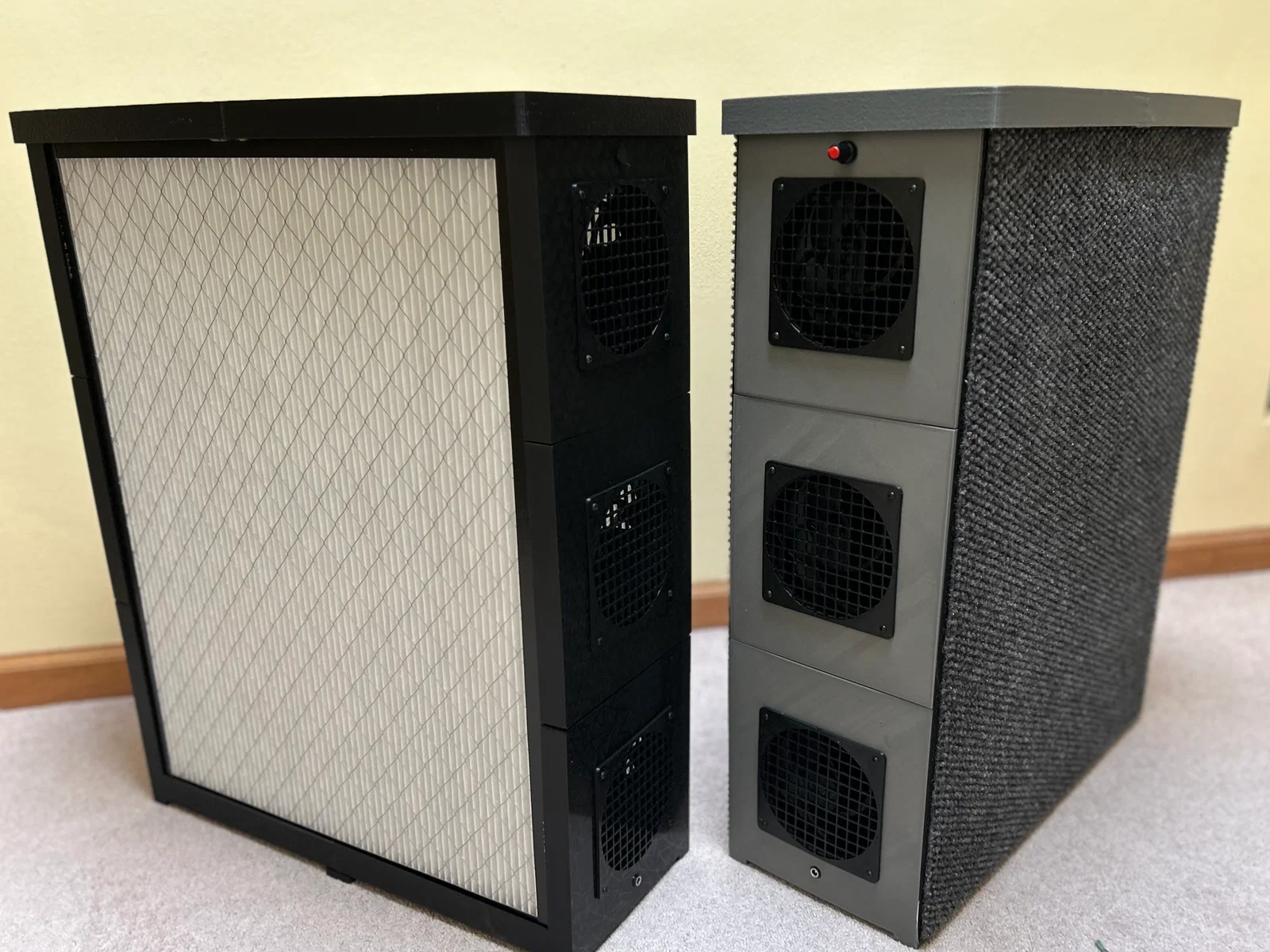

  • Thảm polyester indoor/outdoor rẻ (không có lớp backing) (hình phía trên) $5

Tổng: ~$95-$125

Danh sách chi tiết cần in (Print List):

• (5) - Stiffeners
• (4) - Panel Connectors
• (2) - Bases (một cái có lỗ cho đầu nối nguồn, và một cái không có lỗ)
• (2) - Center Panels
• (2) - Top Panels. In 1 cái có lỗ và 1 cái không lỗ nếu dùng fan controller. Nếu không dùng thì in 2 cái không lỗ.
• (6) - Fan Grills
• (2*) - Hole Plugs: nếu in tất cả panel đều có lỗ cho power connector hoặc fan controller thì lỗ nào không dùng, bịt lại bằng plug đúng size. Mình in cái này bằng TPU.
• (1*) - Grommet đường kính 12.2mm nếu cần gia cố đầu nối nguồn phía trong vách. Có thể phải chỉnh lại đường kính lỗ.

*Tùy chọn

Lắp ráp nhìn chung khá dễ. Các phần được nối với nhau bằng connector và stiffener in sẵn. Mình dùng keo CA kèm activator để dán. Quy trình của mình (xem hình để rõ chi tiết):

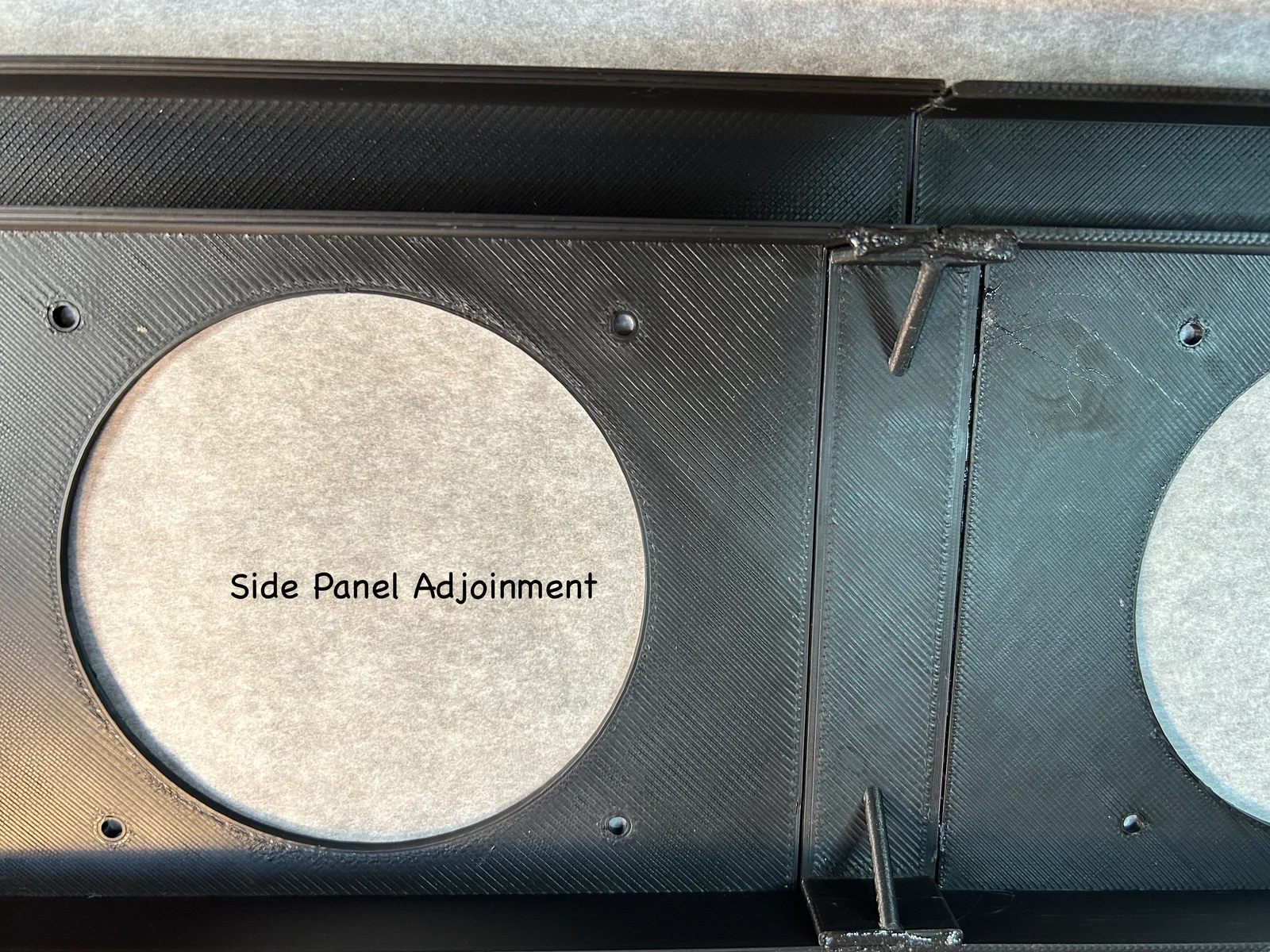

1. Nối một phía của các panel (top, center, base), rồi nối phía còn lại bằng panel connectors và keo. Connector có thể khít. Có thể cần bù elephant foot và/hoặc cạo ba via (deburr) ở mép.
2. Nối phần bases. Canh cho hai base thẳng hàng, đặt base support ngay giữa đường ráp bên dưới rồi dán. Sau đó dán 3 stiffeners vào các phần lõm trên base. (Lưu ý: các phần lõm không khớp 100%, nhưng stiffener vẫn nên lọt vừa bên trong.)

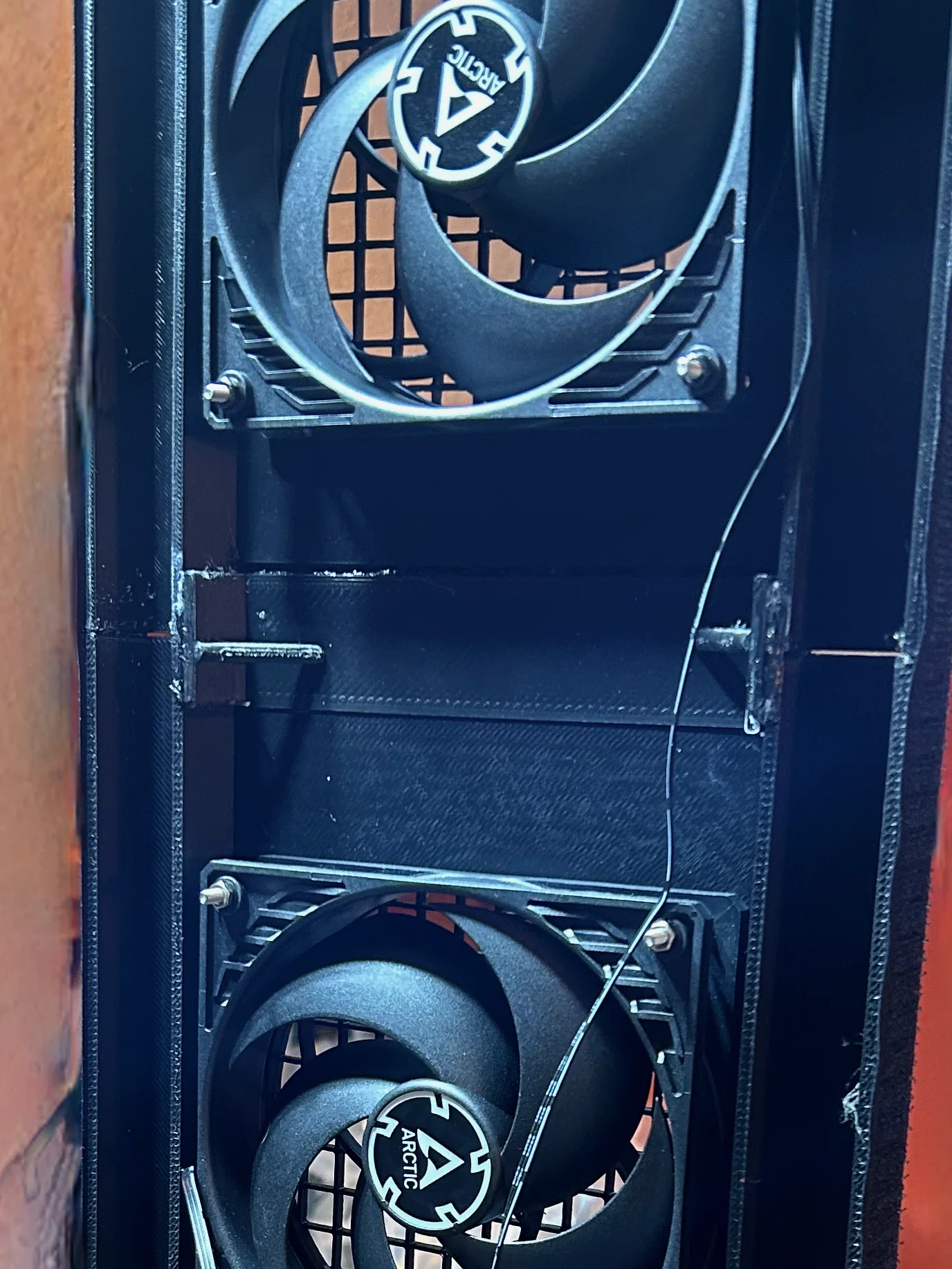

3. Gắn fan grilles, fans, power connector và fan control.

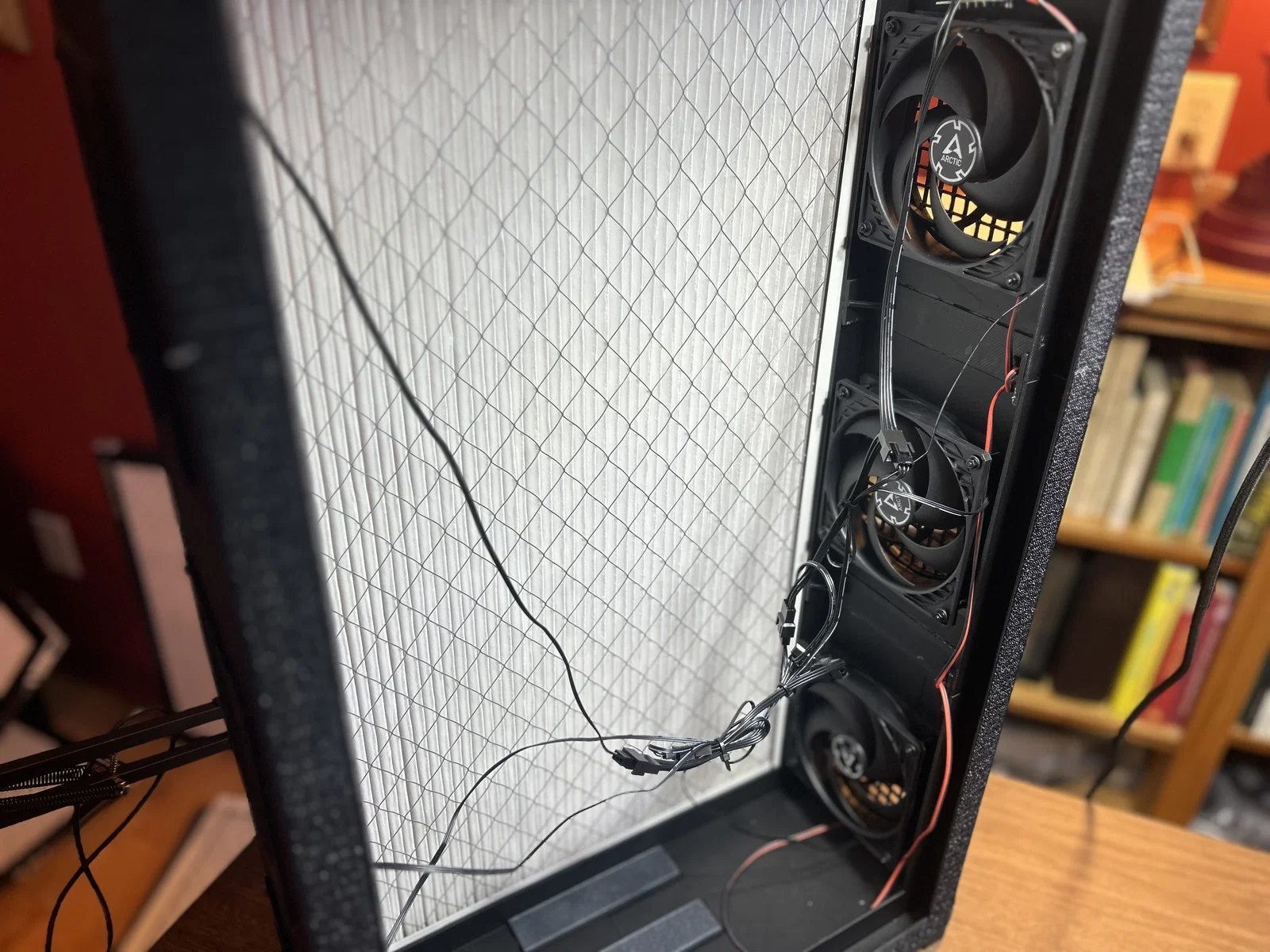

   1. Dùng các lỗ chéo ở hai bên panel connector để đi dây cho gọn
   2. Gắn fan vào harness. Tháo connector ở đầu dây harness, tuốt dây (+) và (-). Nối dây (+) và (-) vào đúng cổng trên fan controller.
   3. Gắn đầu nối nguồn; nối dây (+) và (-) từ power connector vào fan controller.

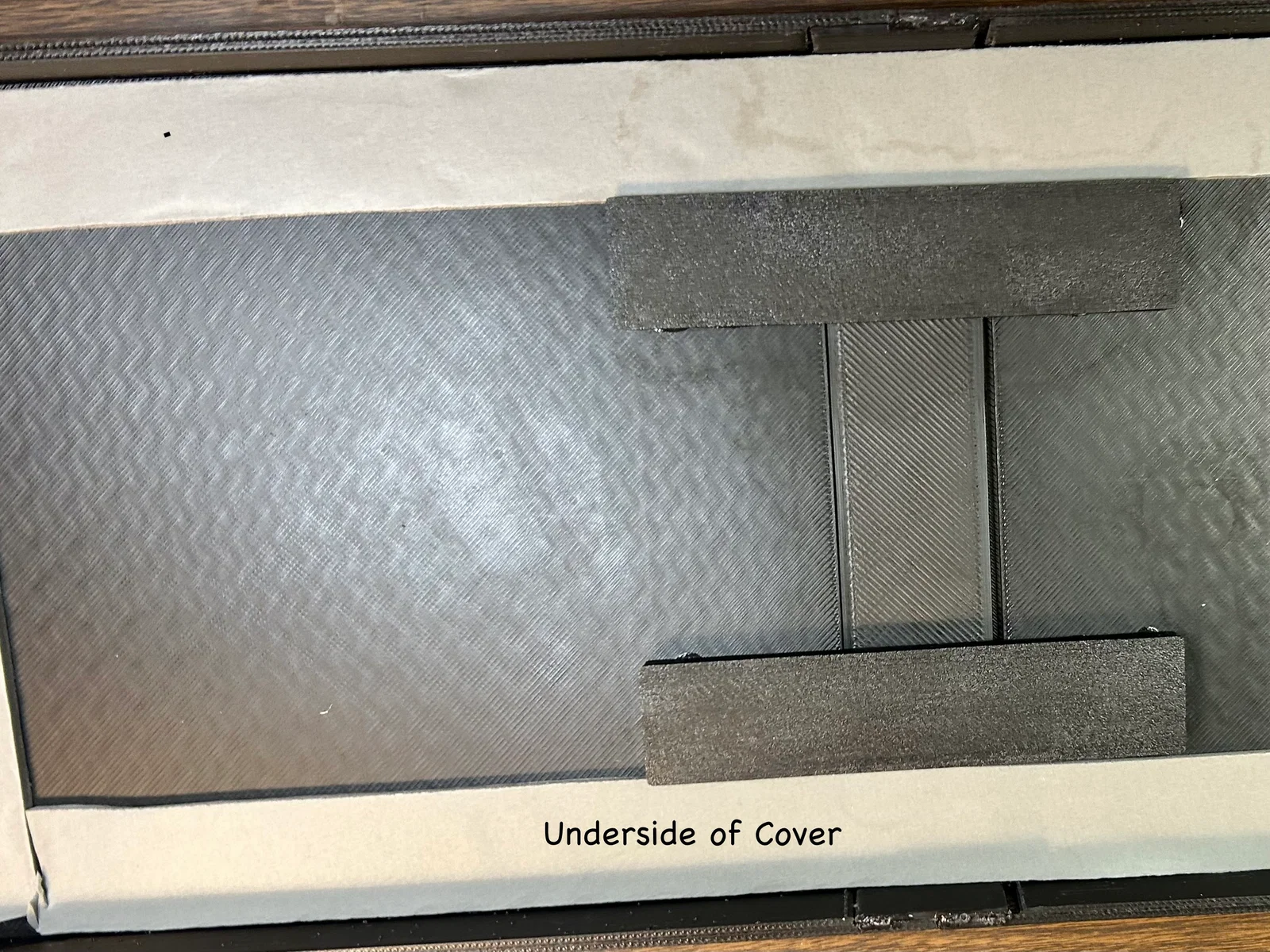

4. Nối hai nửa nắp top cover bằng center connector và gia cố bằng 2 stiffeners. Dán weatherstripping vào mặt trong nắp.
5. Lắp filters.
