Pass Thru Filament cho Original Prusa Enclosure (PC4-M10, PTFE)

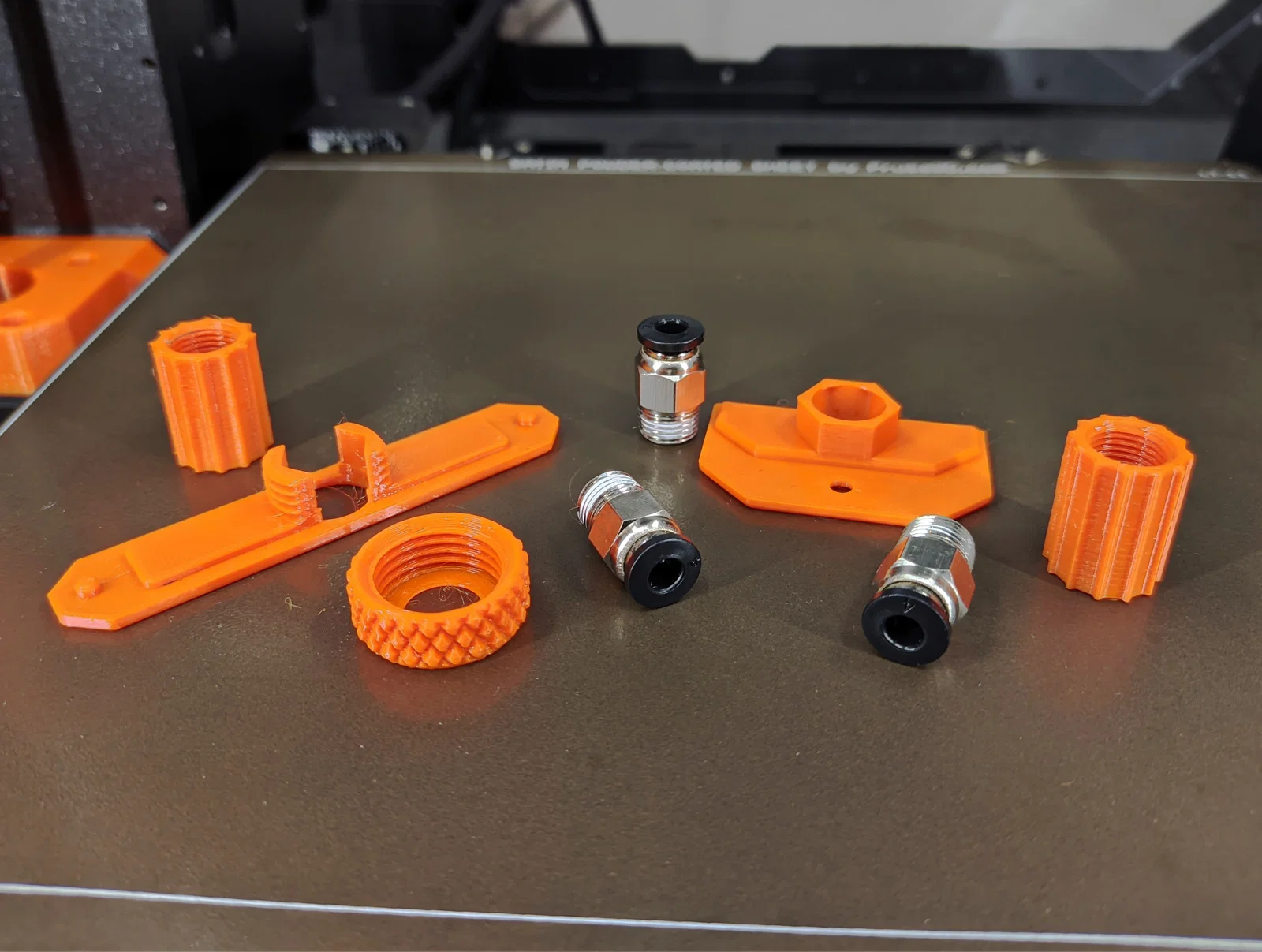

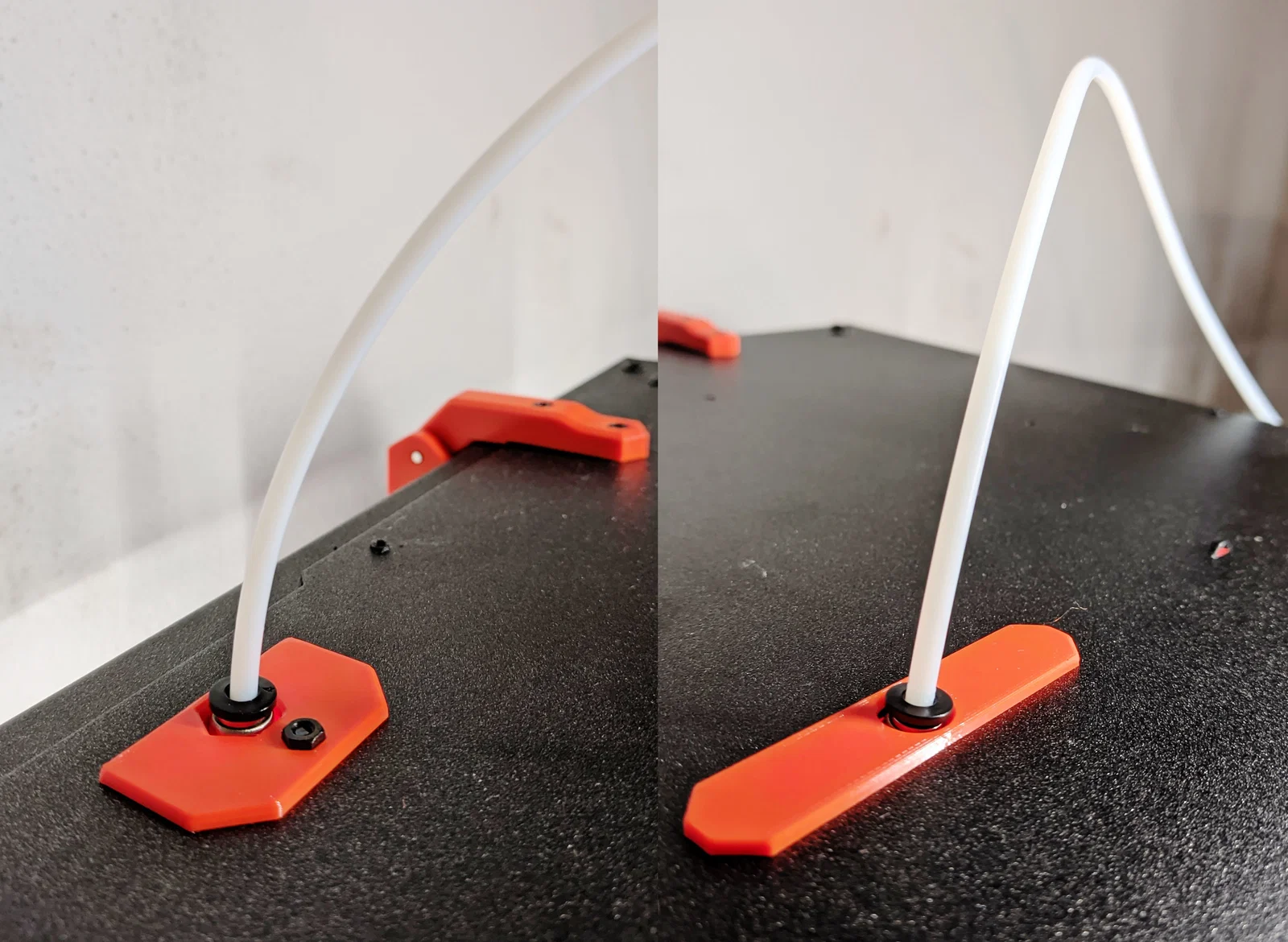

Trên Printables có rất nhiều giải pháp filament pass through, nhưng mình không thích kiểu nó thò ra ngoài enclosure quá nhiều, nên mình thiết kế 2 phiên bản khá là “flush” (sát mặt) này. Một cái dành cho phần mid cover, cái còn lại dành cho mép enclosure. Mỗi cái cần 2 đầu nối PC4-M10 để nối các ống PTFE từ hộp filament vào extruder.

Có 3 phiên bản của part này:

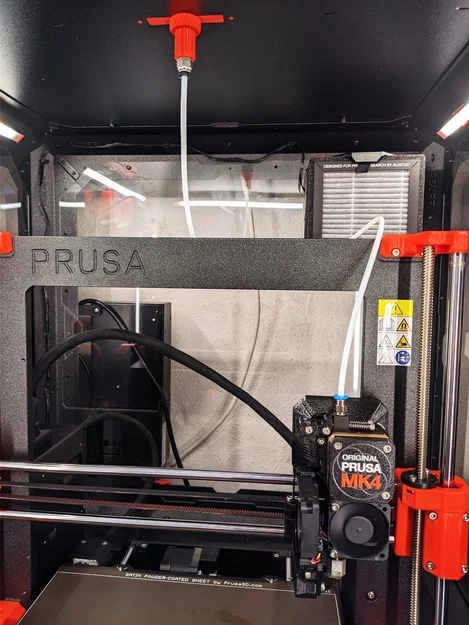

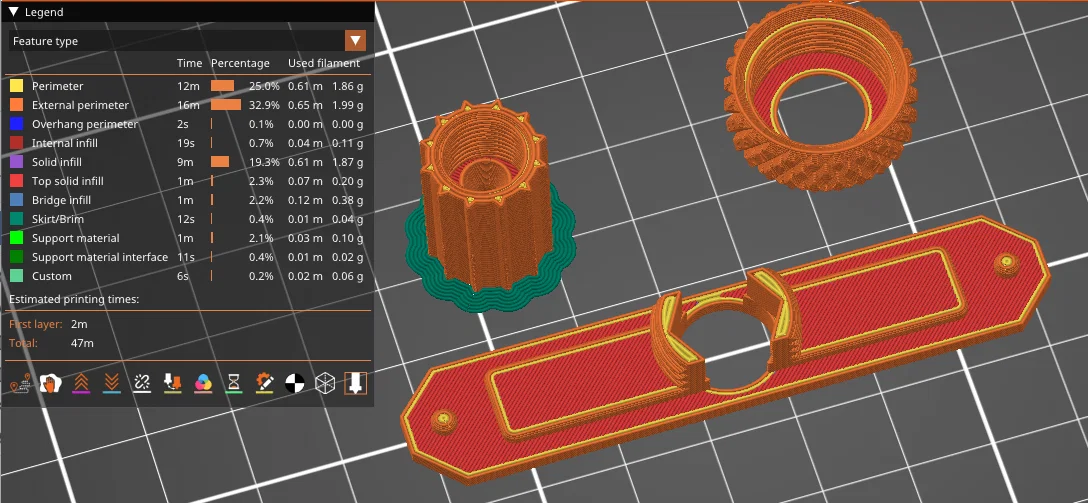

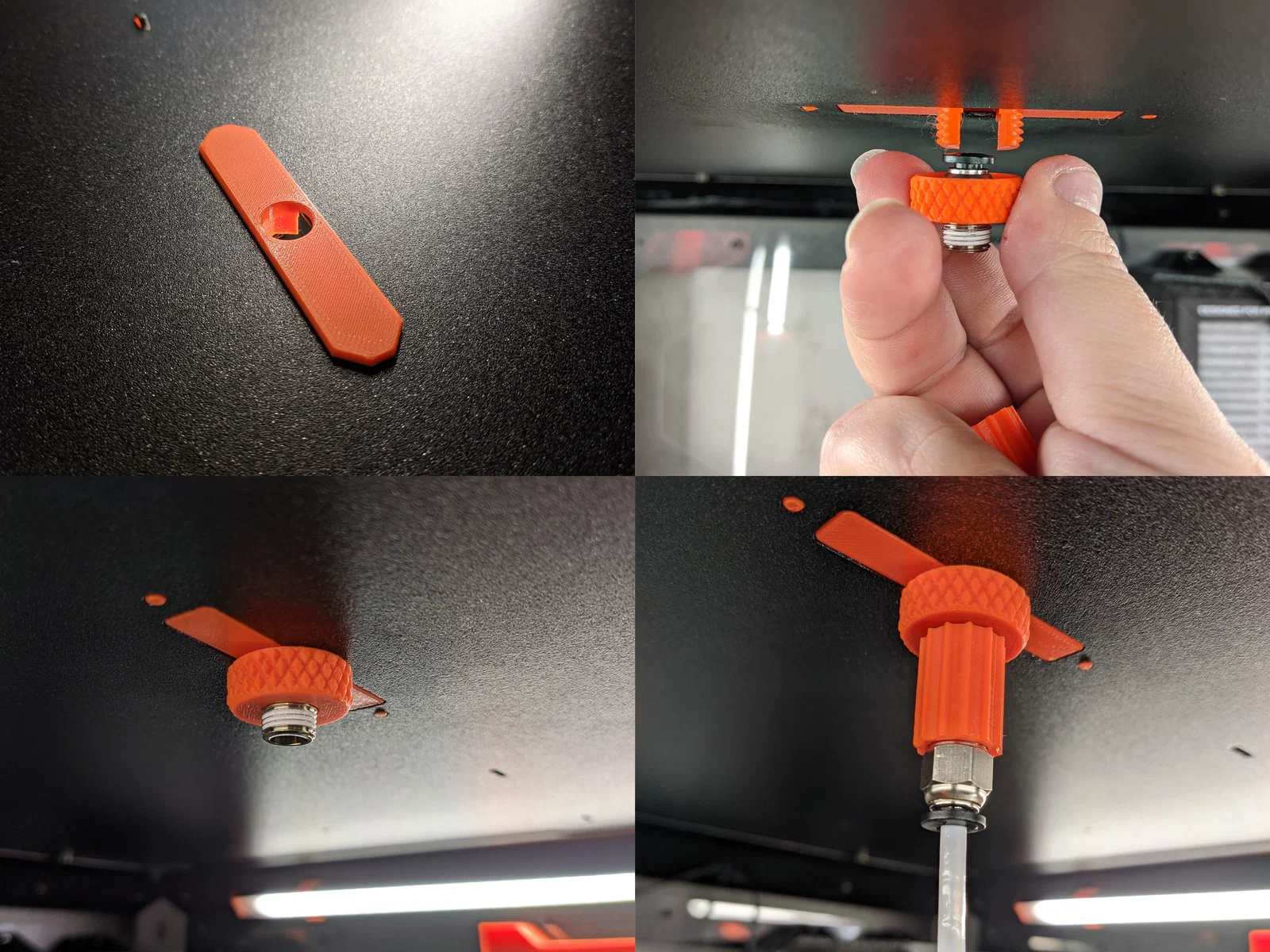

1. Mid Cover: Đây là bản thay thế cho “Top-plug-center” nguyên bản và gồm 3 miếng: TopCover, Nut và Connector. Do khe hở ở lỗ mở của enclosure quá hẹp, đầu fitting phải được lắp từ phía dưới với đai ốc (nut) như trong hình. Sau đó 2 đầu fitting được nối với nhau bằng part Connector. Điểm hay của giải pháp này là không cần dùng vít để gắn và giữ cố định.

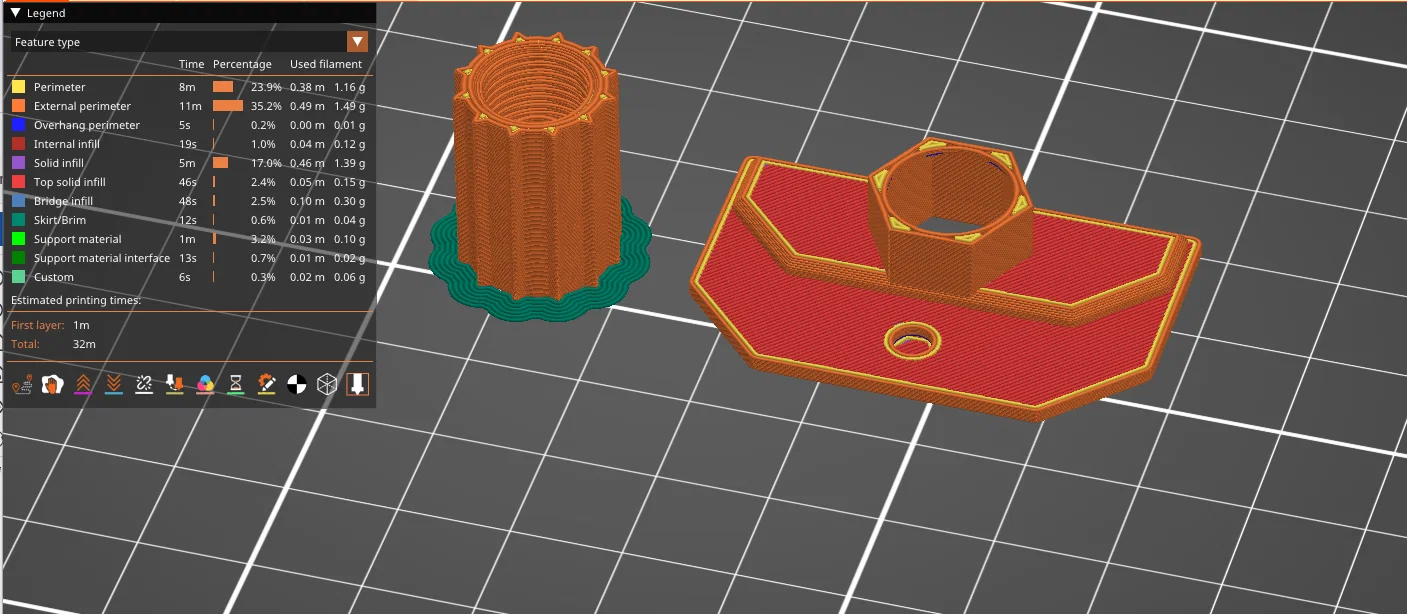

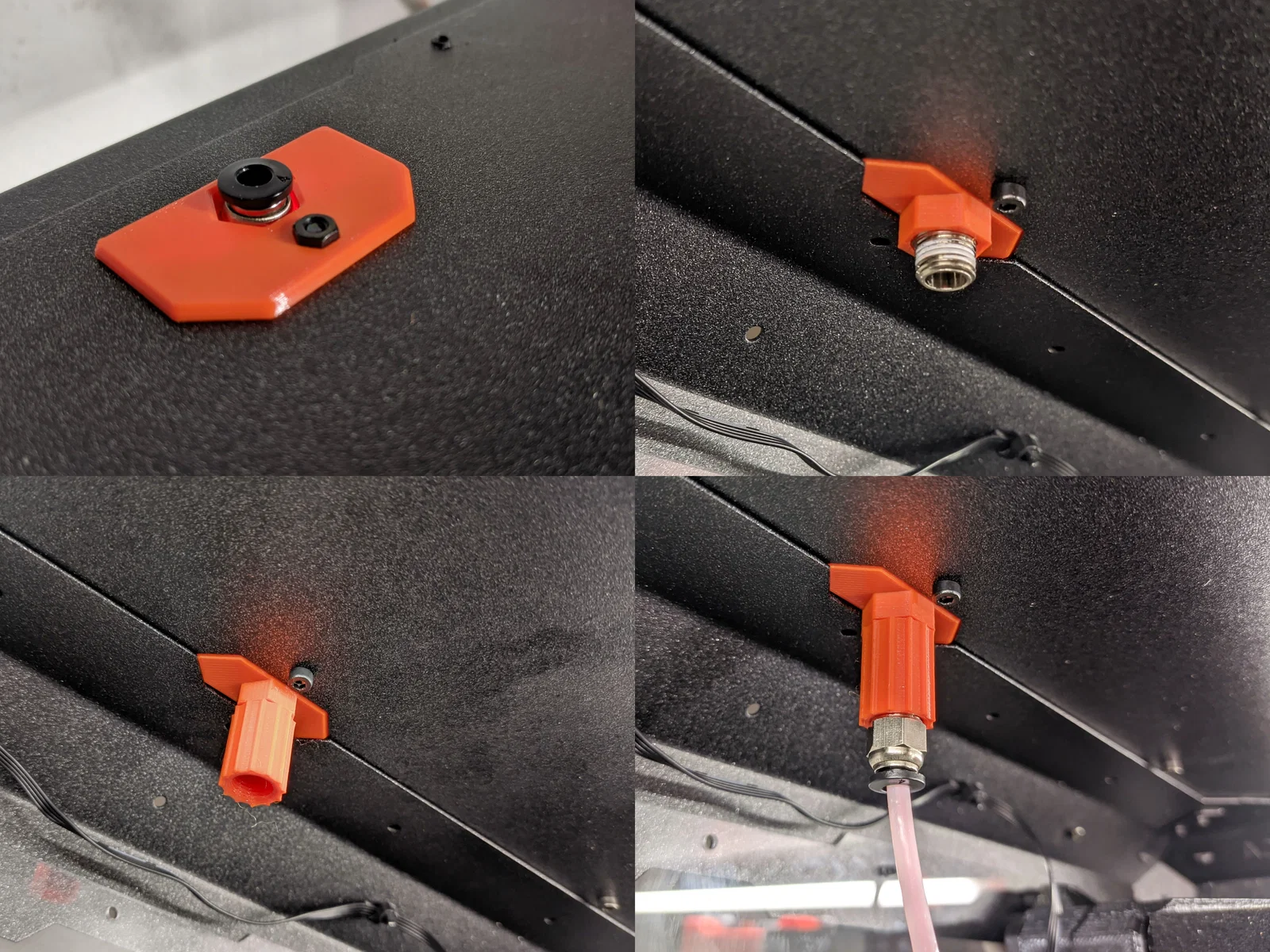

2. Edge Cover Hinged Lid: Đây là bản thay thế cho “Top-plug-rear” nguyên bản của nắp mở (hinged lid) và gồm 2 phần: EdgeCover và Connector. Phần cover được bắt bằng vít M3 + ê-cu lục giác (hex nut) và đầu fitting được lắp từ phía trên xuống. Sau đó fitting được khóa lại từ phía dưới bằng part Connector.

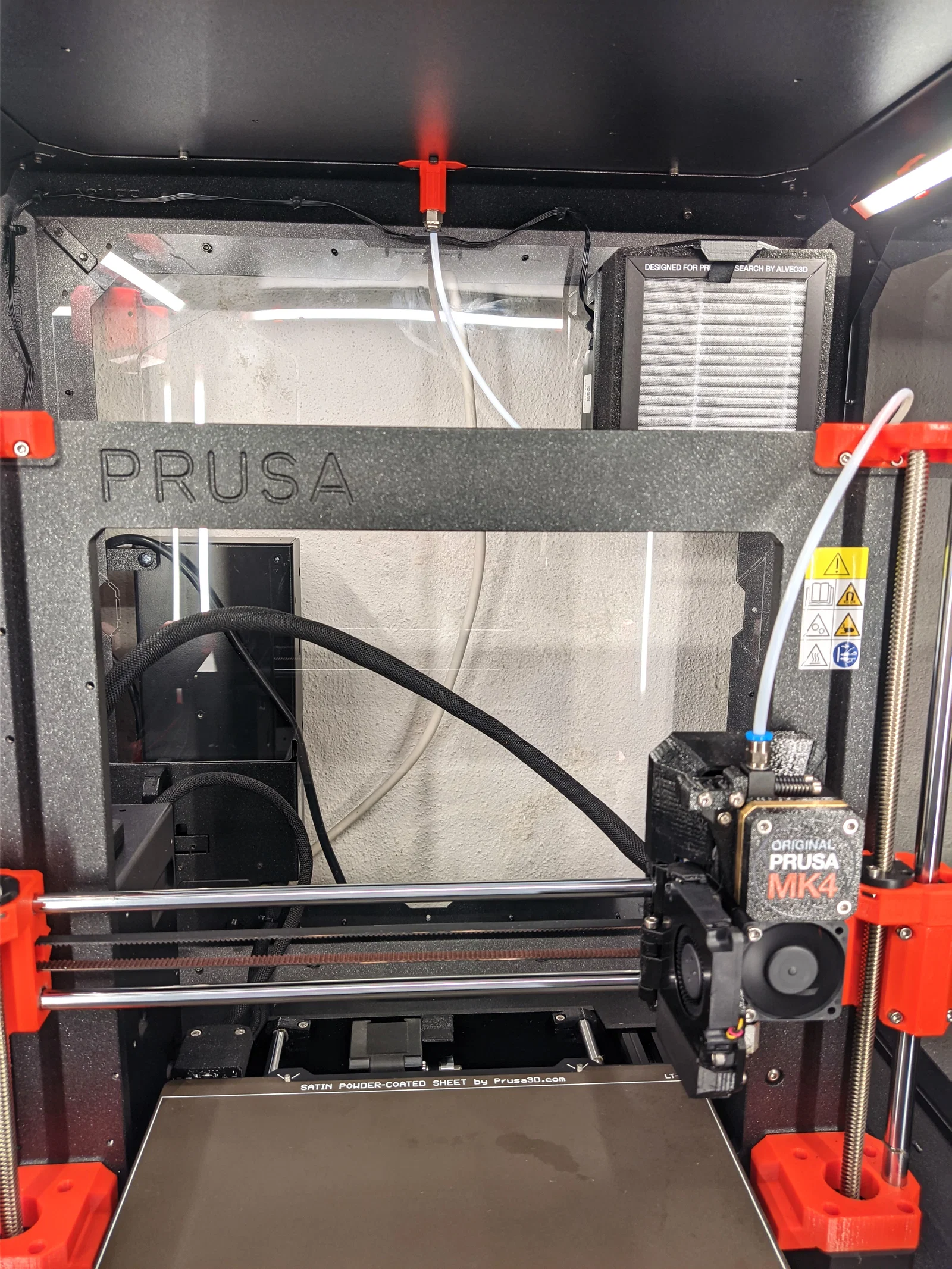

3. Edge Cover Fixed Lid: Tương tự bản cho hinged lid, nhưng dùng để thay cho “Top-plug-edge” nguyên bản của nắp cố định (fixed lid) thường. Có thể gắn ở mép trước hoặc mép sau. Do mình đang dùng addon hinged lid nên không test được phiên bản này—nếu không vừa thì nhắn DM cho mình nhé!

Mình in bằng MK4 IS với PETG, preset structural 0.15mm.

Cập nhật Tháng 2/2024:

Nếu bạn đổi đường cấp filament sang bowden fitting thì có thể bạn cũng sẽ quan tâm tới một adapter cho spool holder gắn trong enclosure nguyên bản:
