Hitbox - Arcade Stick (Vỏ case in 3D)

Đây là mẫu vỏ case Hitbox được in 3D mà mình đã tự thiết kế từ khá lâu. Mình đã muốn đăng tải nó lên từ lâu nhưng cứ phải trì hoãn vài lần vì độ phức tạp cũng như khối lượng công việc cần chuẩn bị để có thể chia sẻ rộng rãi.

Vậy ai sẽ phù hợp với mẫu này? Nếu bạn giống mình, từng tự lắp arcade stick và hiểu rõ quy trình, hoặc nếu bạn đang có sẵn nút bấm và bảng mạch PCB arcade không dùng đến thì đây chính là thứ bạn cần.

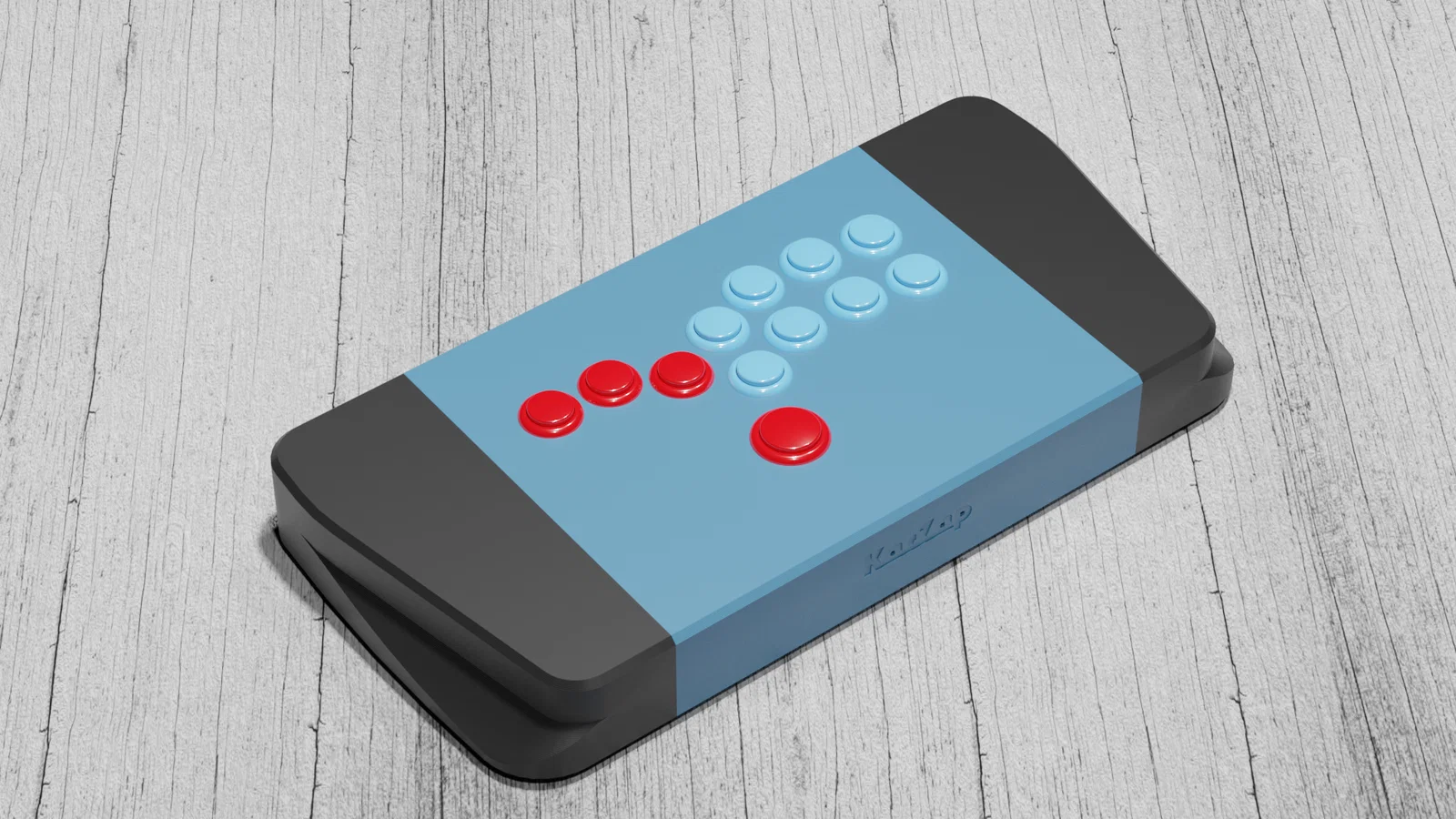

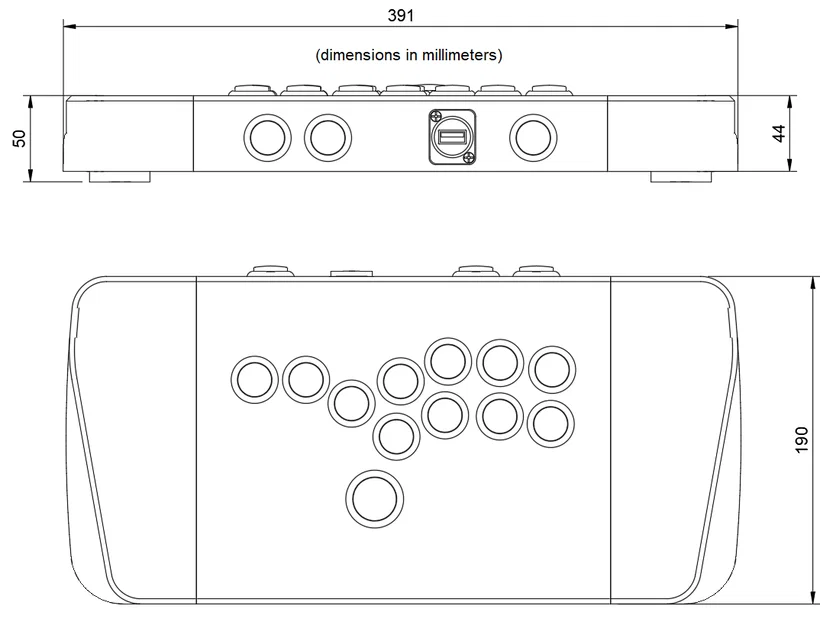

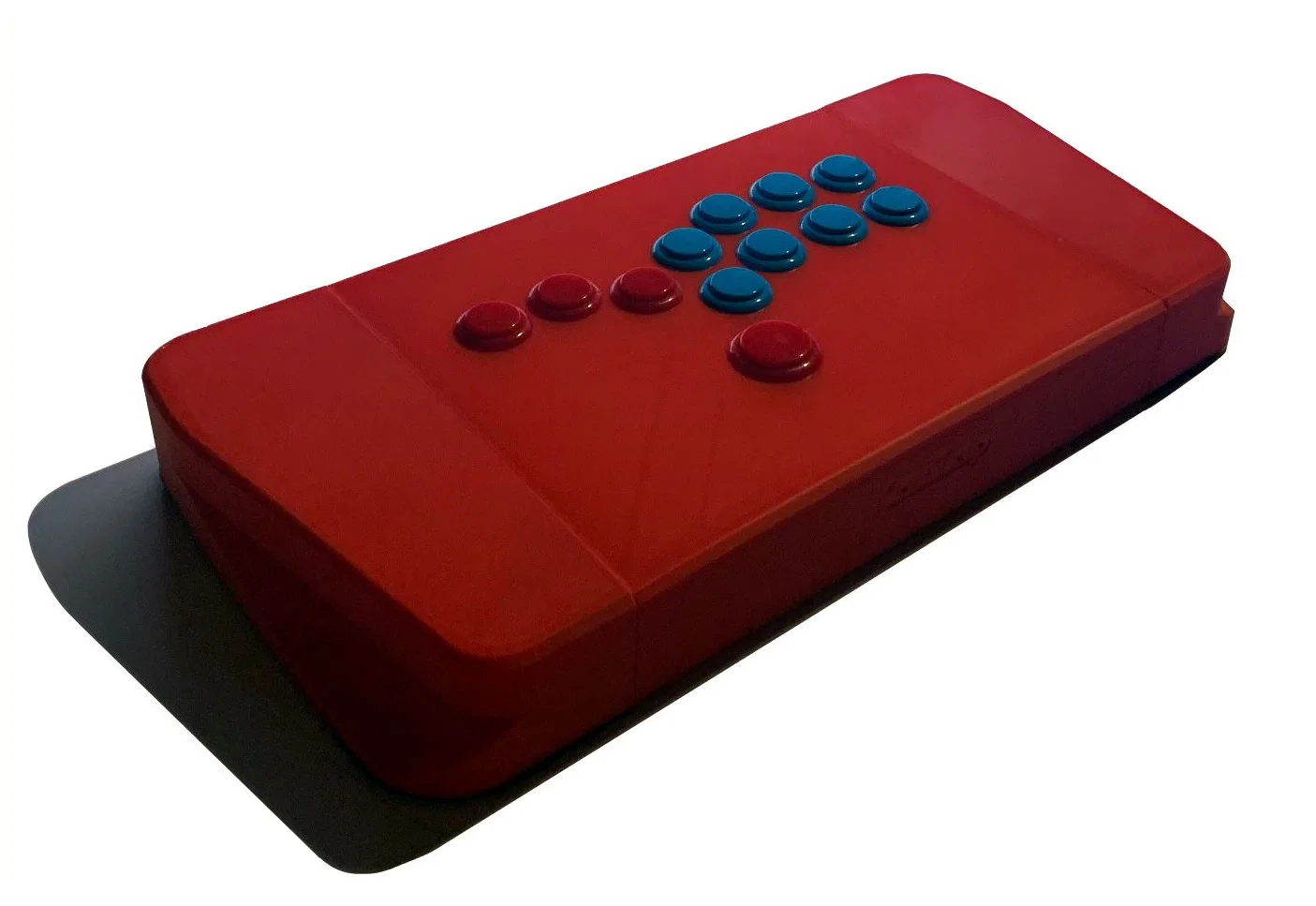

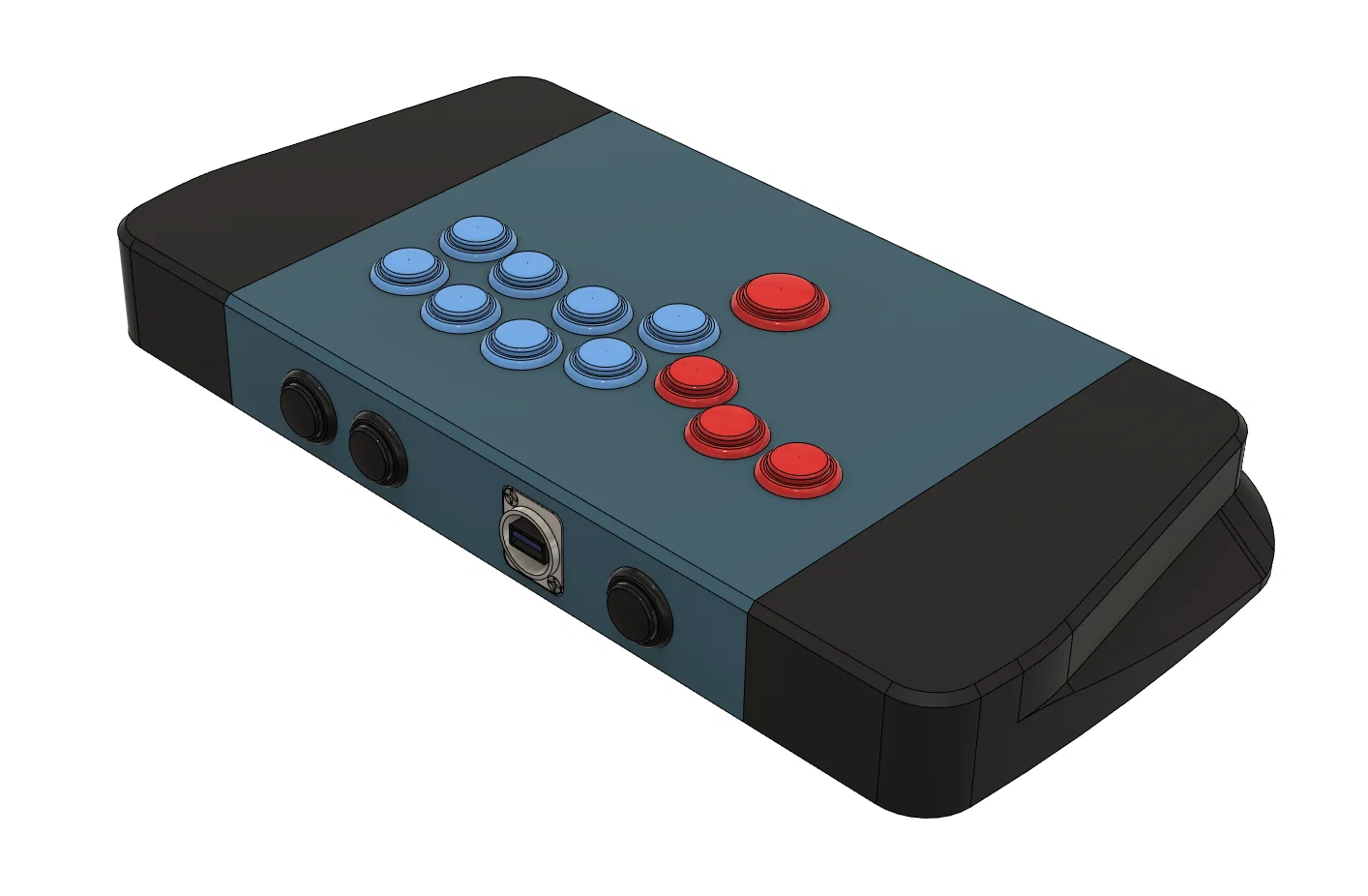

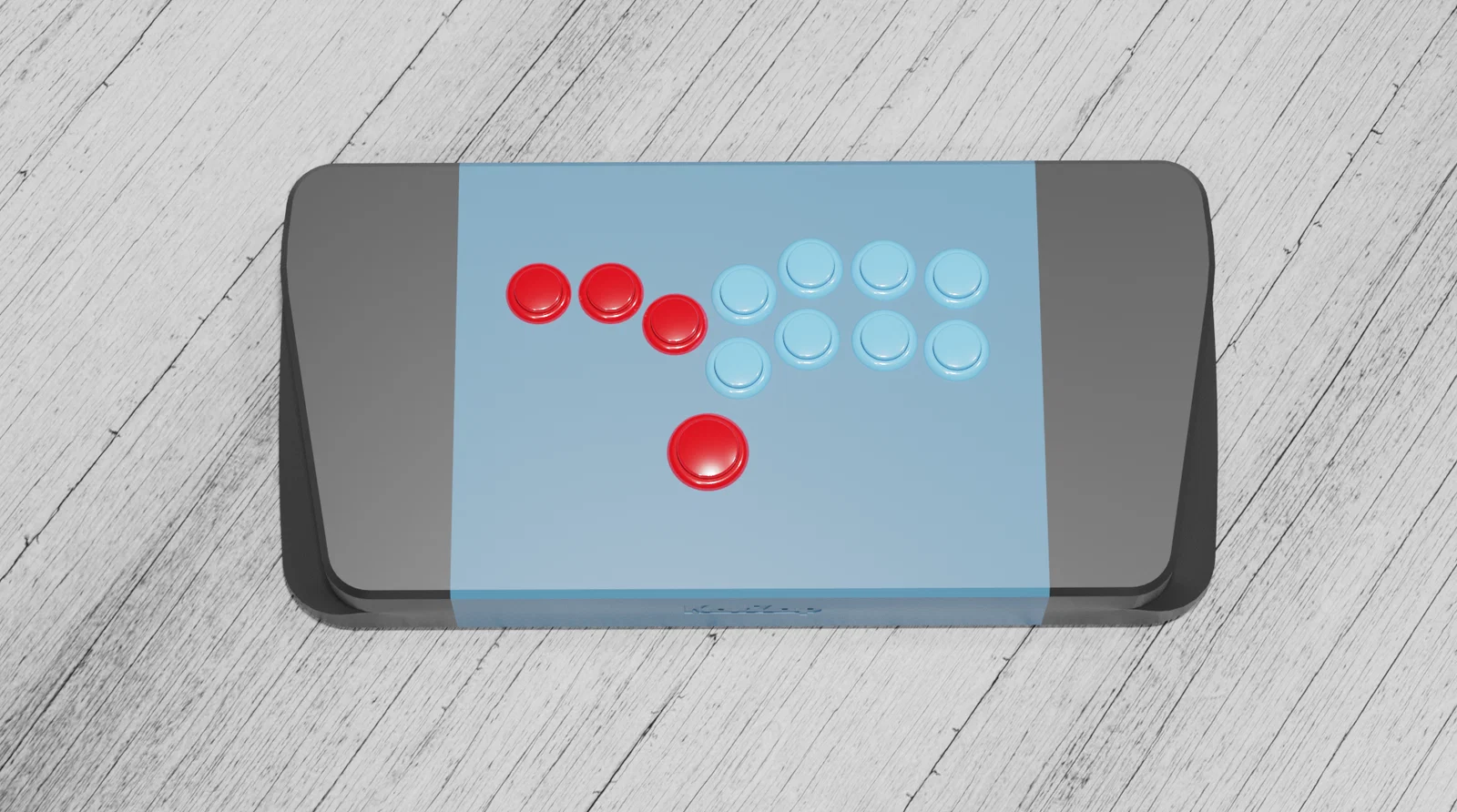

Kích thước và cổng kết nối:

Các bộ phận in 3D:

---------------------------------------------------------------------------------------------------------

Phần cứng:

Dưới đây là linh kiện mình đã dùng, bạn có thể dùng loại PCB khác miễn là nó vừa. Lưu ý rằng các đầu nối trên dây cáp cần được uốn cong 90 độ để có thể lắp vừa bên trong case (giải thích bên dưới).

• Brook Zero Pi Fighting Board (PS360+ cũng lắp vừa).
• 1x Neutrik NAUSB-W-B USB Genderchanger.
• Fasteners cho cổng Neutrik (2x vít M3x15 chìm, 2x đai ốc M3).
• 14x Nút bấm Sanwa OBSN-24 (loại bắt vít).
• 1x Nút bấm Sanwa OBSN-30 (loại bắt vít).
• Dây nối cho các nút bấm.
• 1x Cáp USB (từ cổng Neutrik ra console/PC).
• 1x Cáp USB (từ PCB nối vào cổng Neutrik).
• 8x Vít M4x10mm đầu chìm.
• 4x Vít M4x15mm đầu bằng.
• 8x Vít M6x20mm đầu bằng.
• 8x Đai ốc nhiệt M6x12x7.
• 12x Đai ốc nhiệt M4x6x6.

---------------------------------------------------------------------------------------------------------

Hướng dẫn in:

Các bộ phận được thiết kế để in theo hướng như hình minh họa. Phần thân trái và phải cần có support. Thân chính, tấm đáy và chân TPU không cần support.

Thiết lập in của mình: Thân chính, trái và phải: PLA/PETG, infill tối thiểu 10% (Gyroid), layer height 0.3mm, 3 vách (perimeters), có dùng brim và support (cho phần trái/phải).

---------------------------------------------------------------------------------------------------------

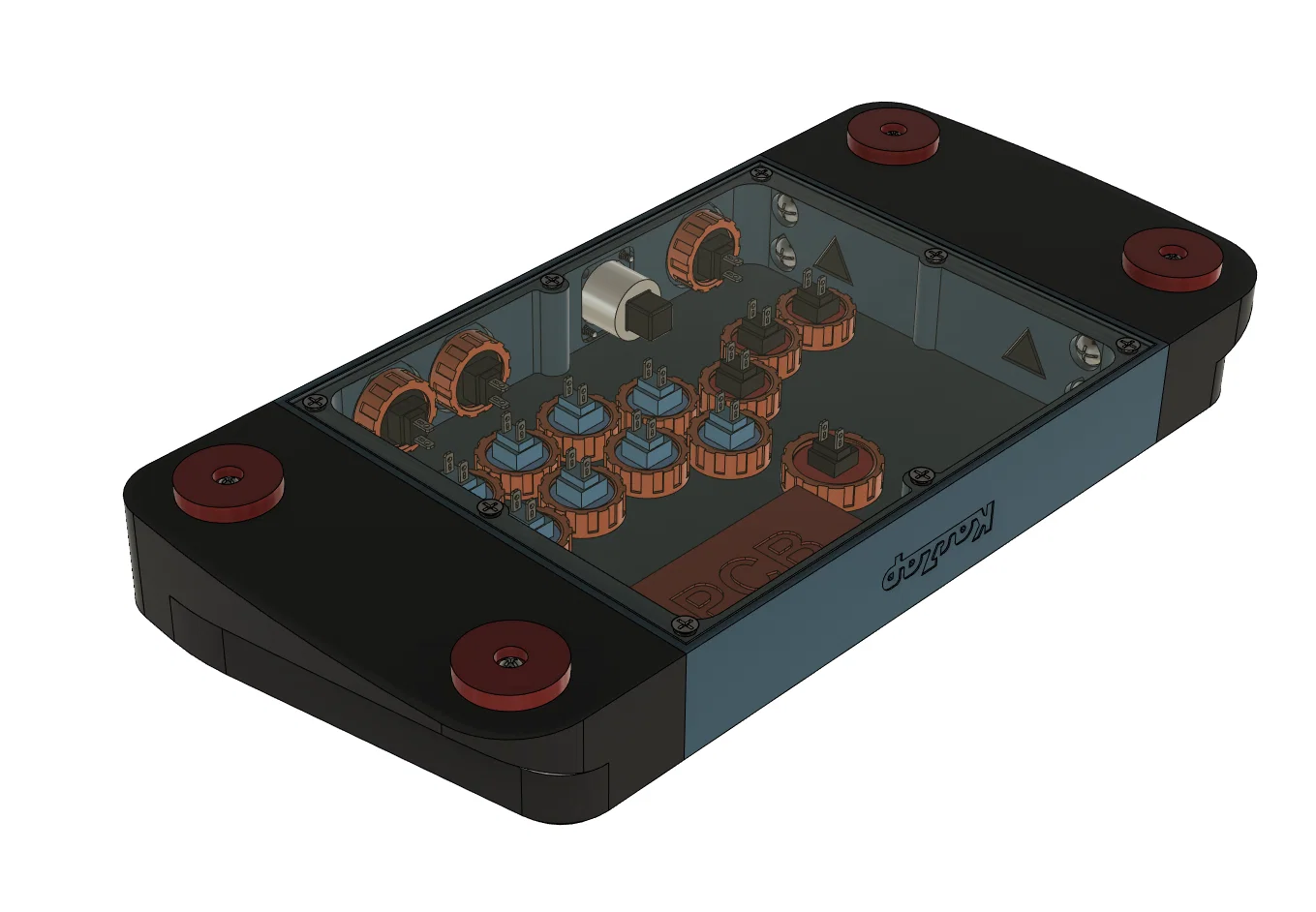

Hướng dẫn lắp ráp: (Xem chi tiết hình ảnh đính kèm cho từng bước từ 1 đến 12). Lưu ý quan trọng là các đầu nối dây cáp nút bấm phải được uốn cong 90 độ. Bạn có thể chọn lắp chân TPU hoặc cắt tấm lót chuột dán dưới đáy để tăng độ bám.
