Kệ Đỡ Xe Đạp (Bike Stand)

Mình thấy hơi bực vụ cứ phải tựa xe đạp vô tường nên nghĩ ra cái bike stand này.

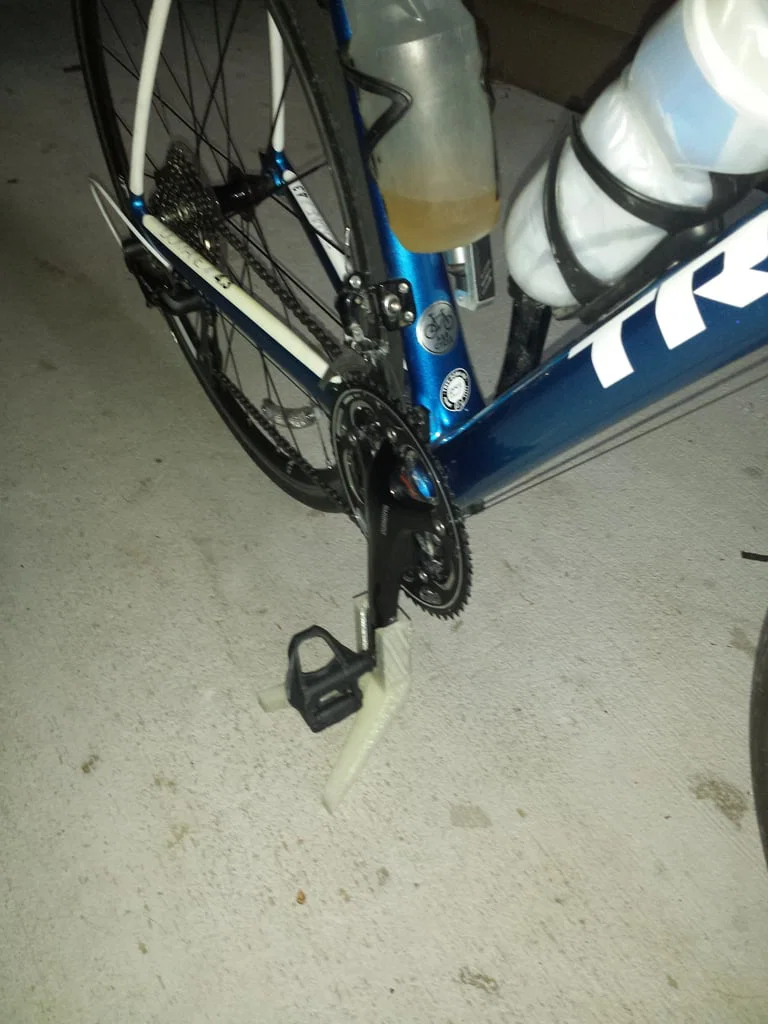

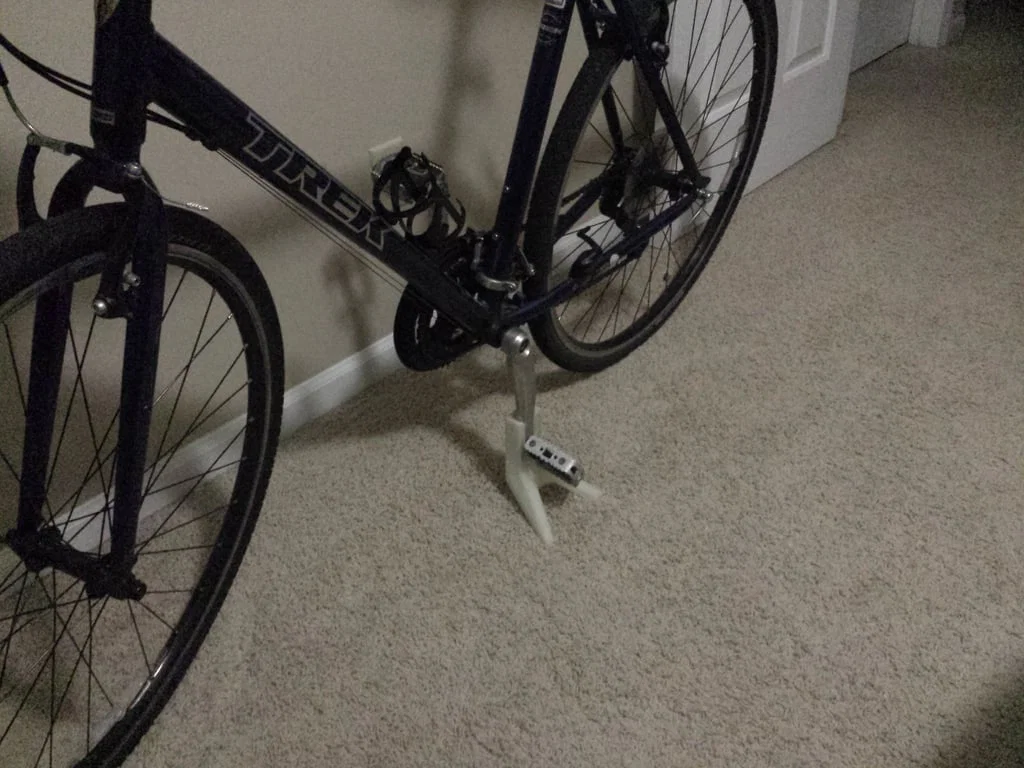

Mình đã in size 95mm cho Trek 7.2Fx, và size 65mm cho Domane 4.3, cả hai đều rất chắc chắn.

Để xác định size bạn cần: dựng xe lên và nghiêng nhẹ (mình cho tựa tạm vô tường), rồi đo từ mặt đất lên tới đầu ngoài của tay crank (crank arm).

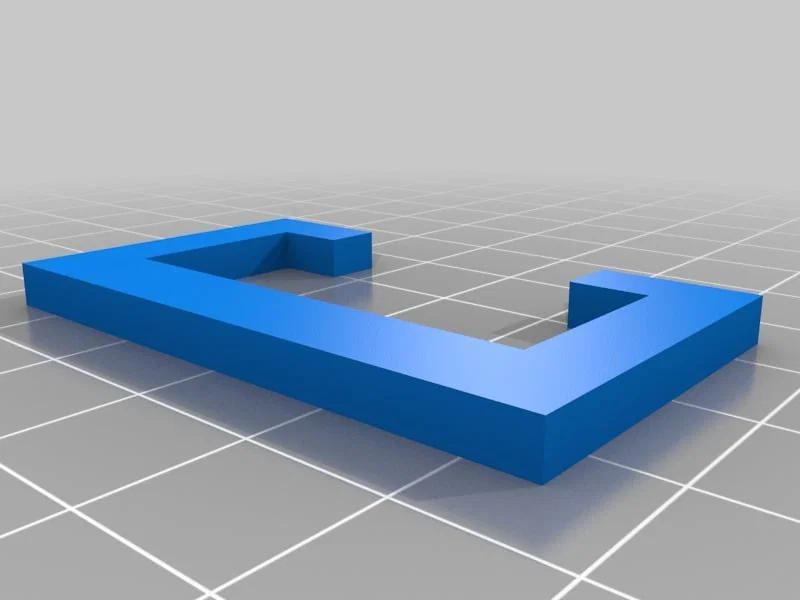

Trước khi in, mình khuyên nên in miếng crank tester trước. Miếng này có kích thước tương đương bản stand đầy đủ, giúp bạn kiểm tra crank có vừa với stand này không. (Và dĩ nhiên bạn có thể re-size để vừa với crank của bạn hơn).

Mình thiết kế dựa trên một crank có độ sâu 15mm và bề ngang 35mm. Xe hybrid của mình dùng crank Shimano M191, và mình cũng đã test trên Domane dùng crank Shimano 105 thì vẫn vừa. Vậy nên khả năng cao sẽ dùng được cho đa số xe.

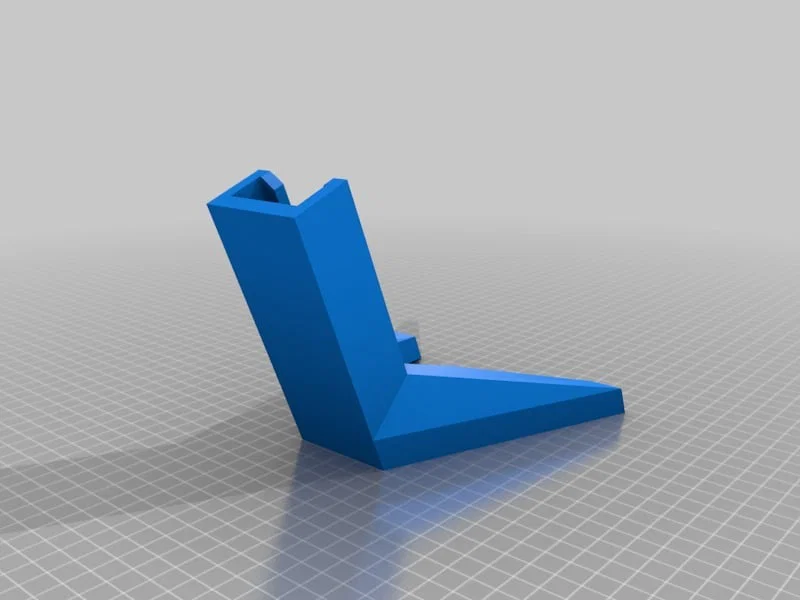

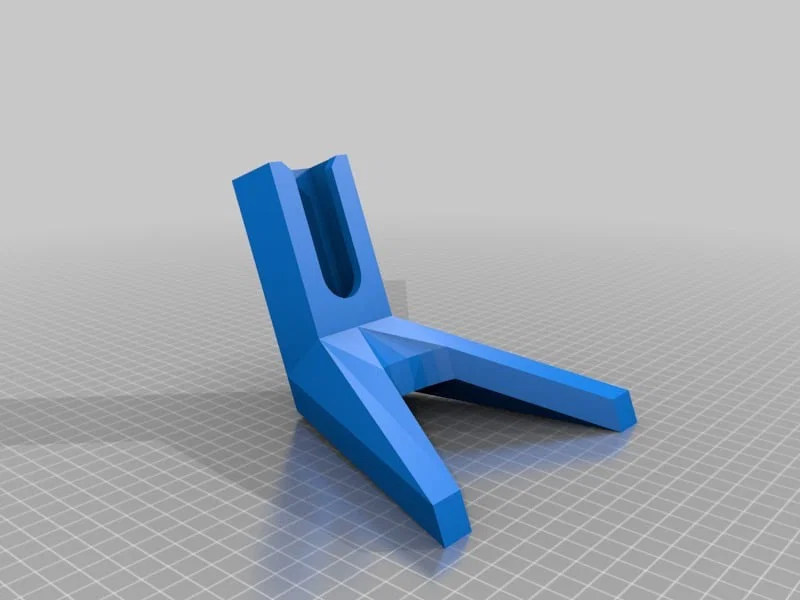

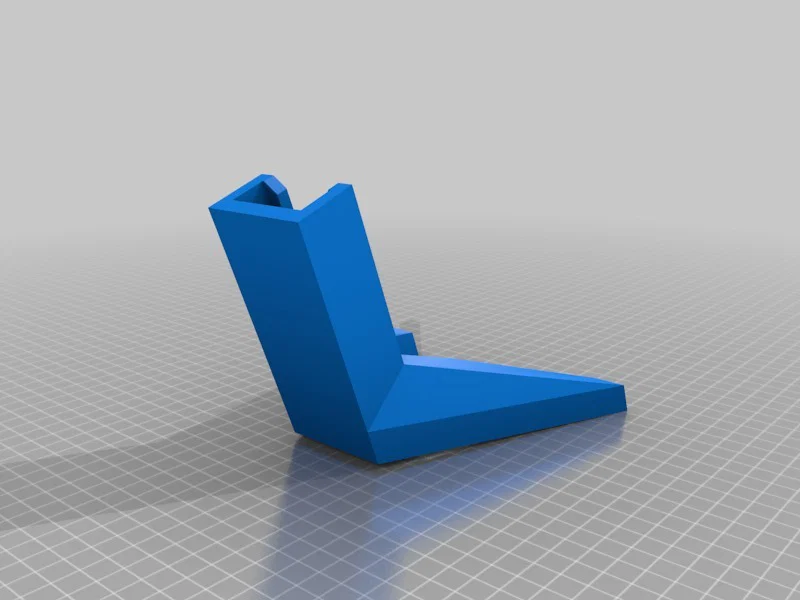

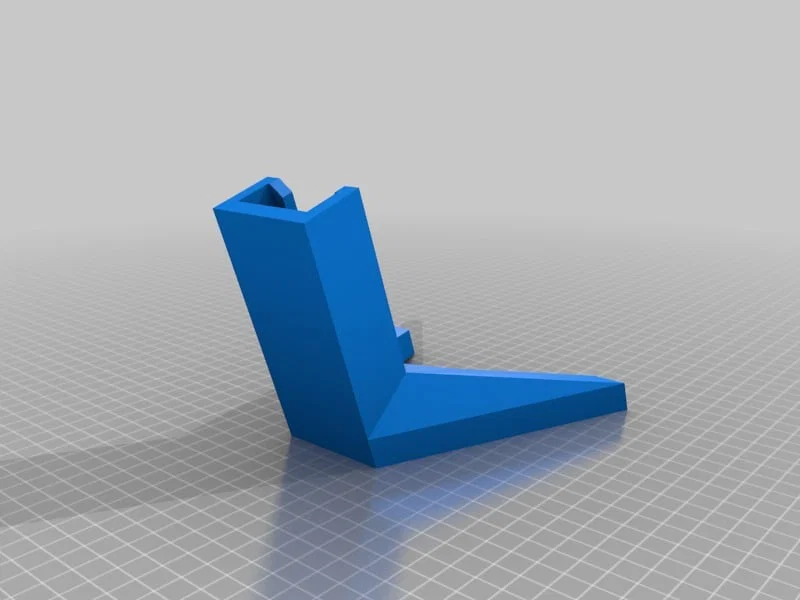

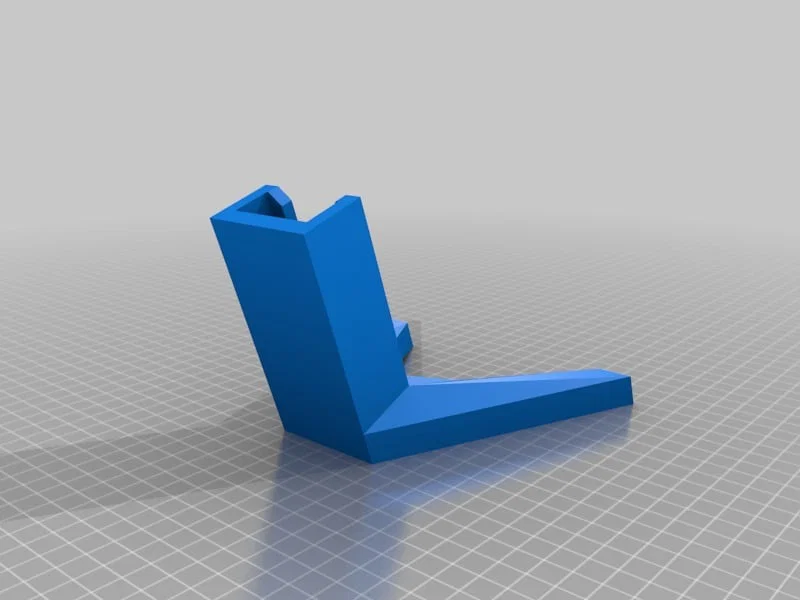

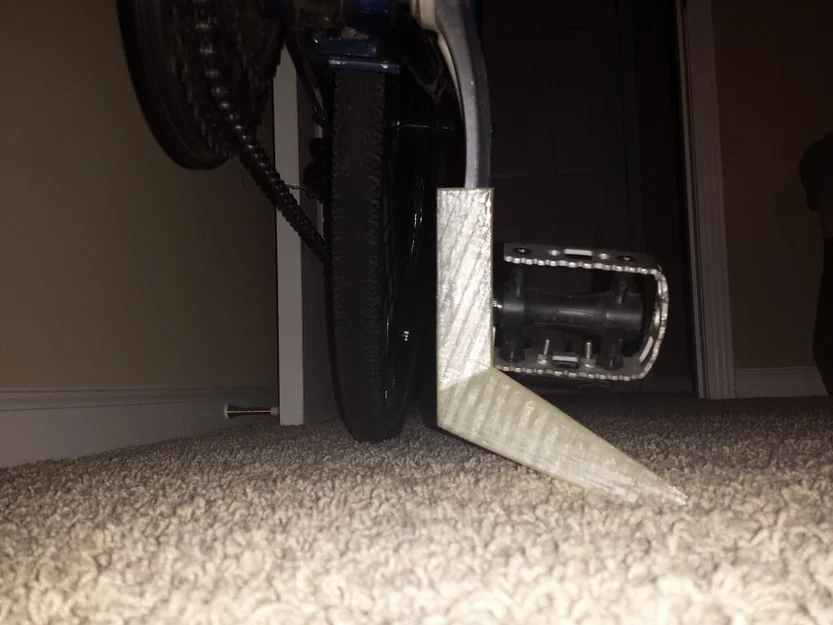

*Thiết kế này khi sử dụng sẽ nằm nghiêng theo một góc, nhưng khi in thì để phẳng (để tiết kiệm nhựa). Stand không nên nằm phẳng sát mặt đất; khi dựng xe chỉ có phần đầu của 2 “chân” chạm đất thôi.

*Mức tải lớn nhất mình test là với xe hybrid khoảng 30lbs, và nó cũng đỡ chiếc Domane (hiện khoảng 19lbs) rất dễ. Stand này đã giữ được cả hai xe ổn định, thậm chí có lần mình lỡ đụng vô mà xe không bị ngã. Nhiều người trên Thingiverse đã in và test, chạy ổn với nhiều xe khác nhau. (Mình import thiết kế từ tài khoản Thingiverse của mình)

*Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào xảy ra khi dùng stand này. Việc nó giữ được xe của mình không có nghĩa là nó sẽ giữ được xe của bạn ở đúng góc. Vui lòng test stand và đảm bảo nó giữ được xe trước khi bạn rời khỏi xe!!!

Print Settings

Printer: MakerBot Replicator 2

Supports: No

Resolution: 0.2mm

Infill: 10%

Mình in bằng Replicator 2 dùng MakerWare. In phần này theo kiểu dựng đứng, có supports và raft. (Cần rất ít supports, chắc chỉ cần ở phần đế) PLA, theo profile Standard của MakerWare: 10% infill, 2 shells, 0.20mm, 230º, 90mm/s extrusion.

Mình cũng từng in bản chắc hơn bằng cách dùng 20% infill và 2–3 shells.

Mình cũng đã in thành công không cần supports, dù vậy mặt dưới nhìn sẽ không đẹp/clean bằng, nhưng vẫn dùng tốt.

Instructions

Mình in cái của mình ở setting thấp nhất mà vẫn đủ chắc để đỡ xe hybrid. (layer 0.3mm) có supports.

Mình quên canh giữa (center) các part trước khi export, nên khi import vào MakerWare thì model có thể bị lệch qua một bên... xin lỗi nha.

Xác định kích thước (Determining Size)

• Để xác định size bạn cần: dựng xe lên và nghiêng nhẹ (mình cho tựa vô tường), đo từ mặt đất lên tới đầu ngoài của tay crank.
• Mình khuyên in miếng crank tester trước. Miếng này có kích thước như bản stand đầy đủ, giúp bạn kiểm tra crank có vừa không. (Và bạn có thể re-size để vừa với crank của bạn hơn).

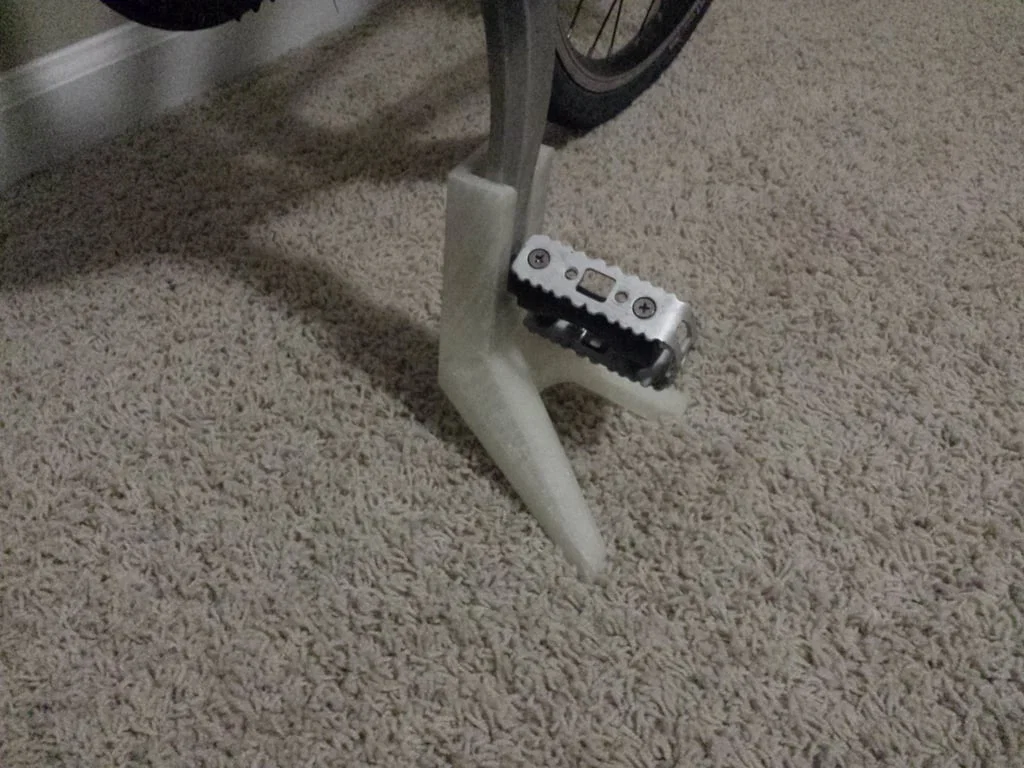

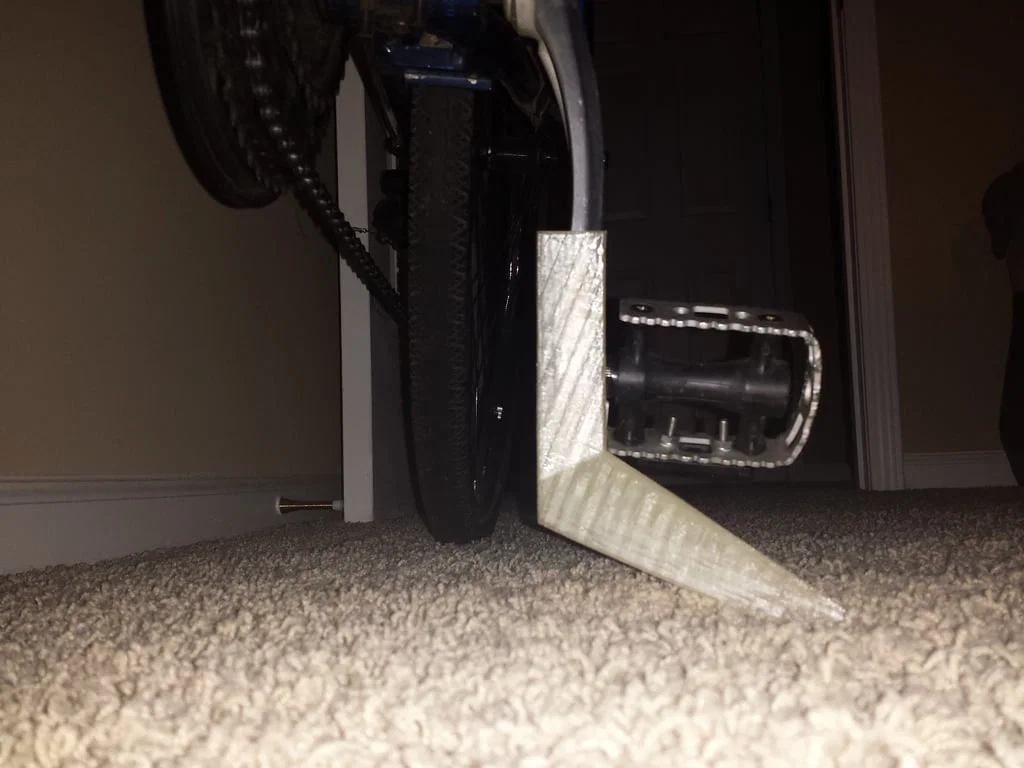

Cách sử dụng (How to Use)

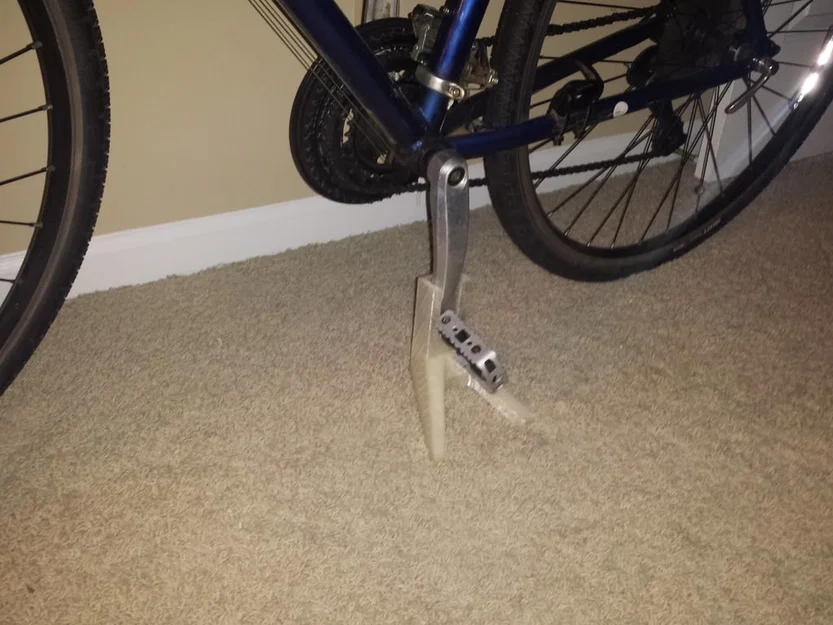

1. Trượt stand vào phần Crank.
2. Xoay để crank gần như thẳng đứng (với mặt bên của stand hướng xuống).
3. Nghiêng xe để xe tựa lên stand.
4. Giữ xe và kiểm tra chắc chắn stand sẽ đỡ được trước khi buông tay!
5. Nếu bạn in stand quá dài, xe sẽ nghiêng ra xa stand thay vì dồn trọng lượng lên stand. Tương tự, nếu in quá ngắn thì trọng tâm có thể vượt quá giới hạn của stand.
6. Thiết kế này khi sử dụng sẽ nằm nghiêng theo một góc, nhưng khi in thì để phẳng (để tiết kiệm nhựa). Stand không nên nằm phẳng sát mặt đất; khi dựng xe chỉ có phần đầu của 2 “chân” chạm đất thôi.
