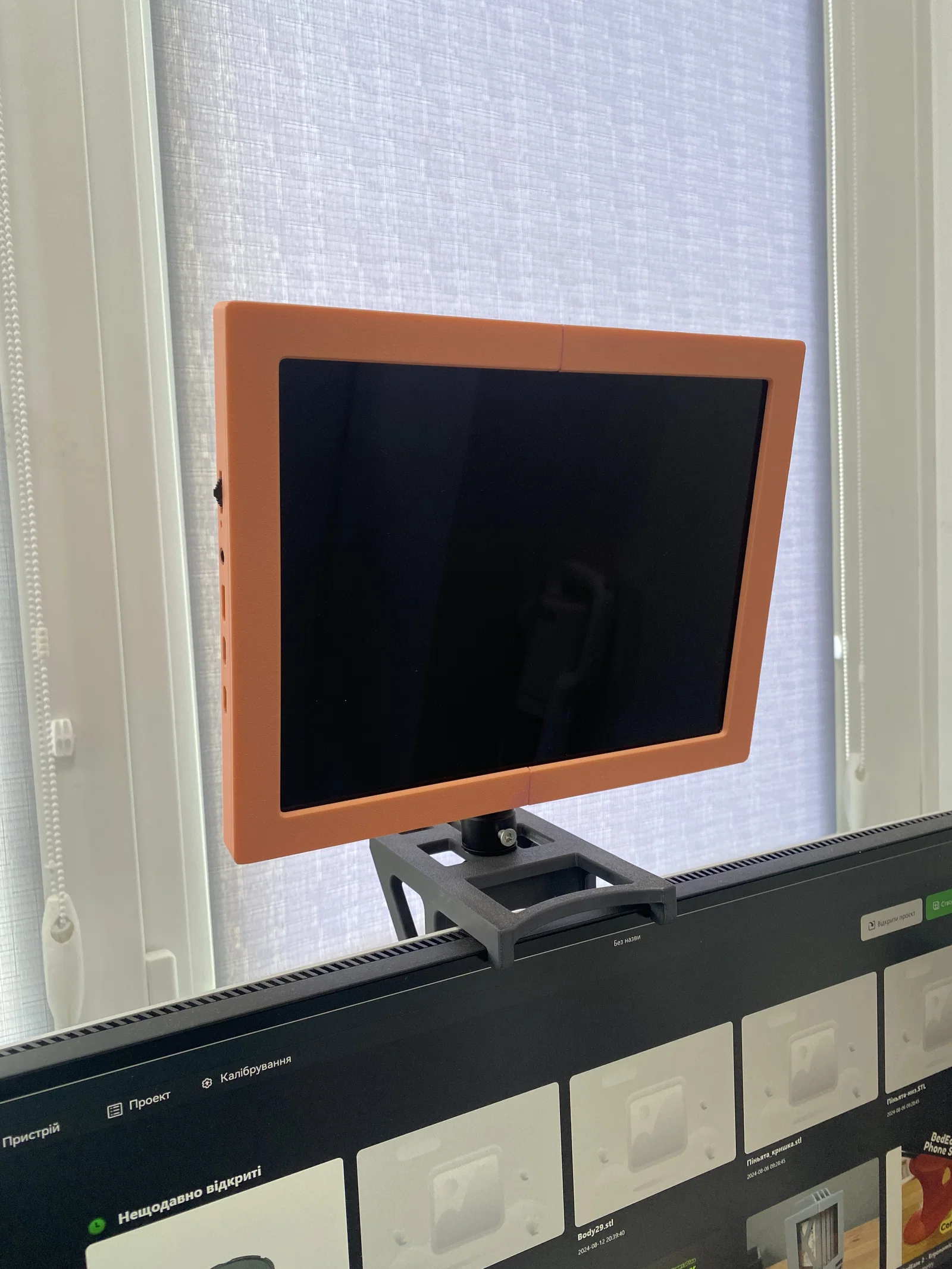

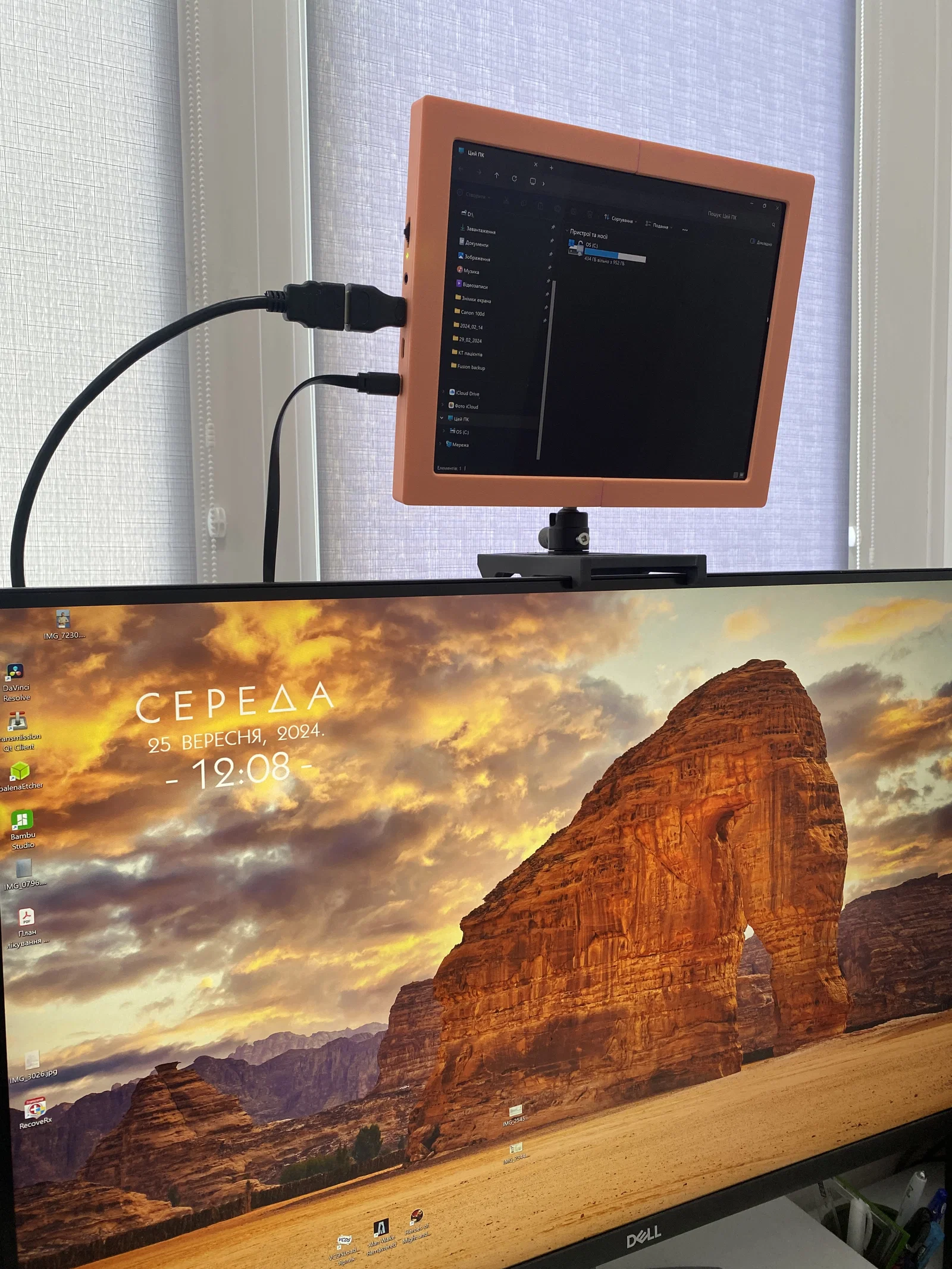

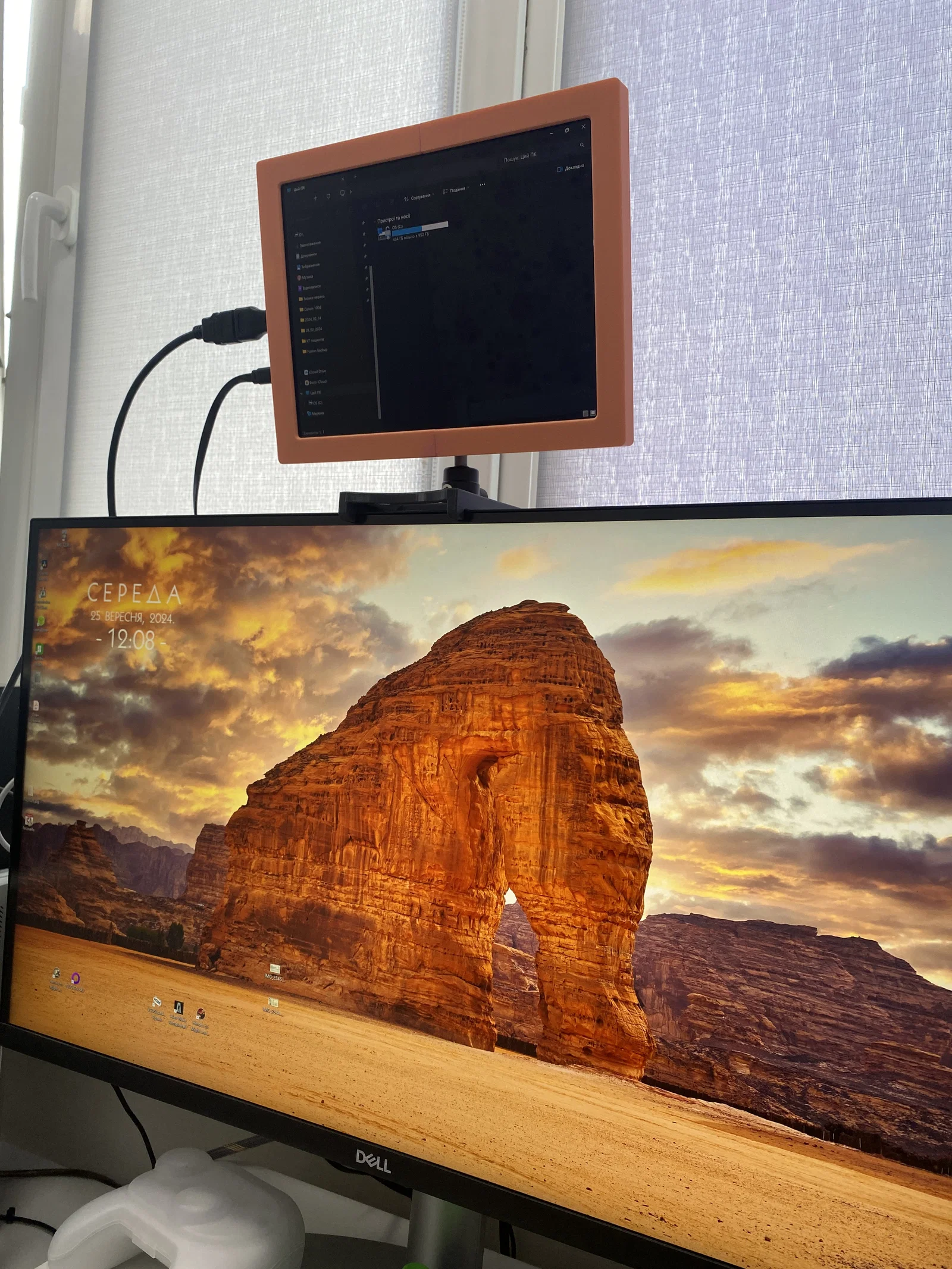

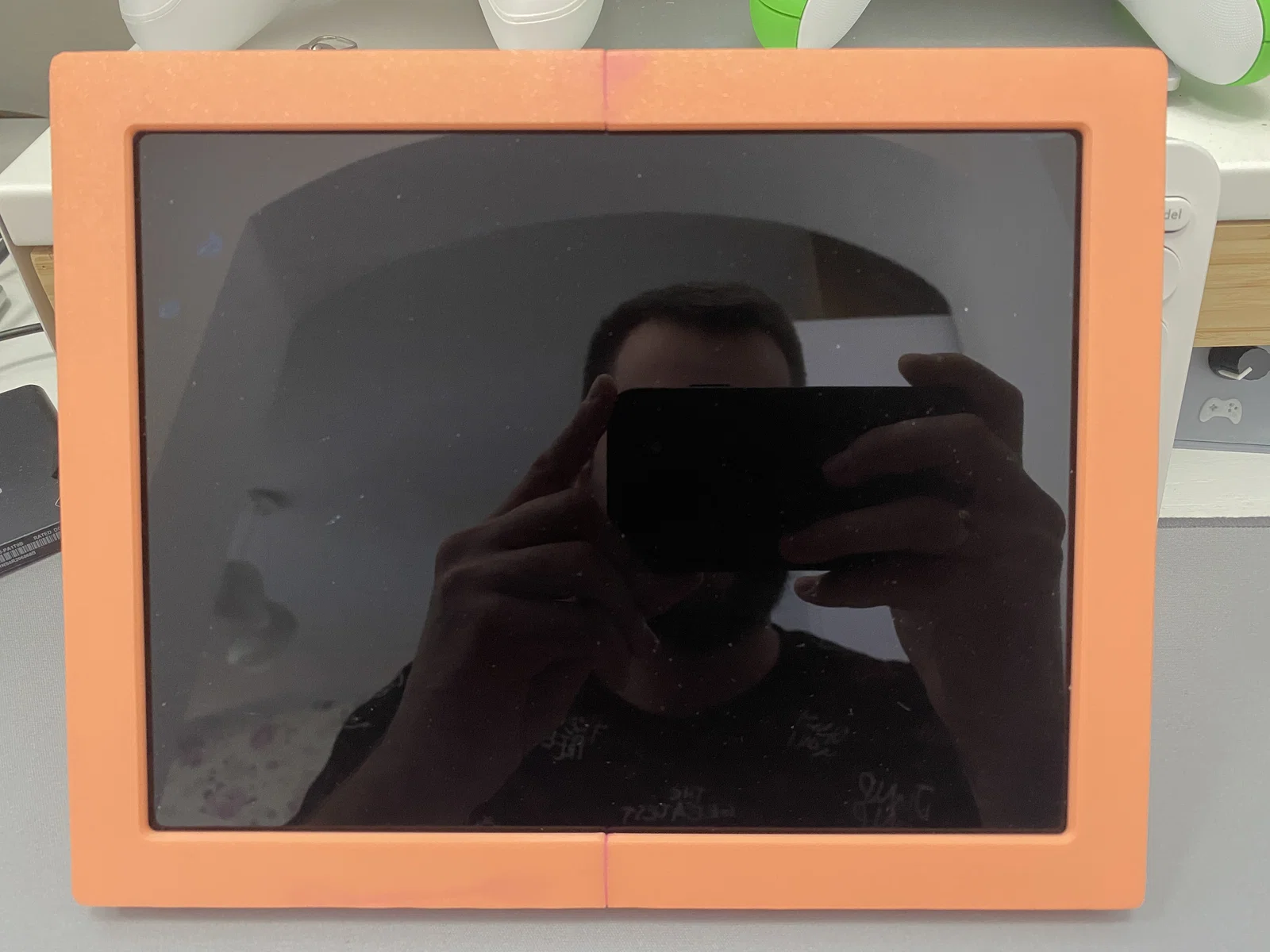

Vỏ (enclosure) cho panel LCD Retina iPad 3/4
Hướng dẫn làm màn hình phụ cỡ nhỏ bằng cách tận dụng tấm LCD Retina cũ từ iPad gen 3/4. Liệt kê linh kiện cần có (control board USB-C/mini-HDMI, insert ren, ốc) và các bước lắp bằng keo nến, mỏ hàn.
891
Lượt Xem
16
Lượt Thích
165
Lượt Tải
Cập Nhật Apr 20, 2026
Mô tả
Các phần cần có:
- Tấm LCD retina của iPad gen 3 hoặc 4

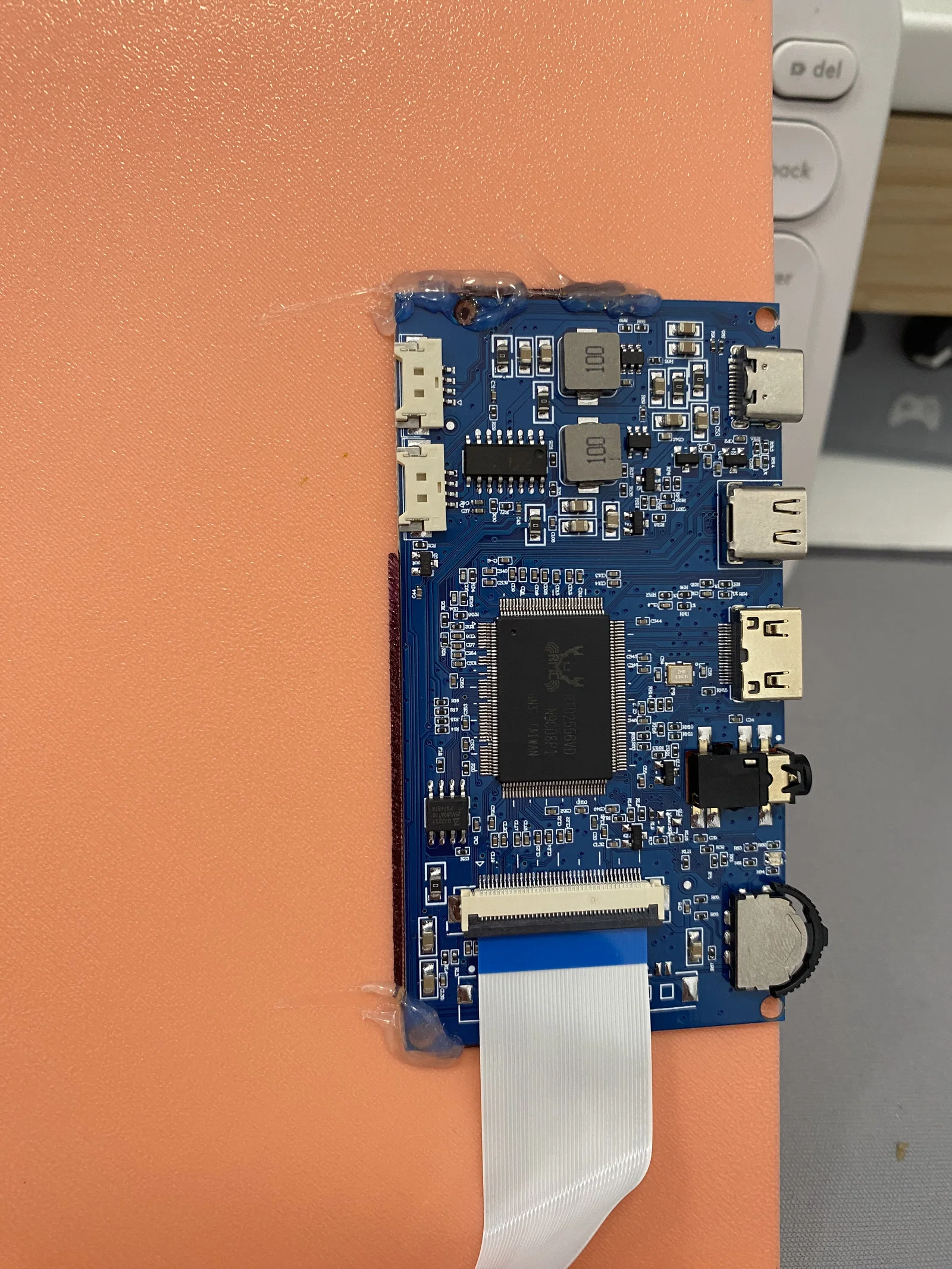

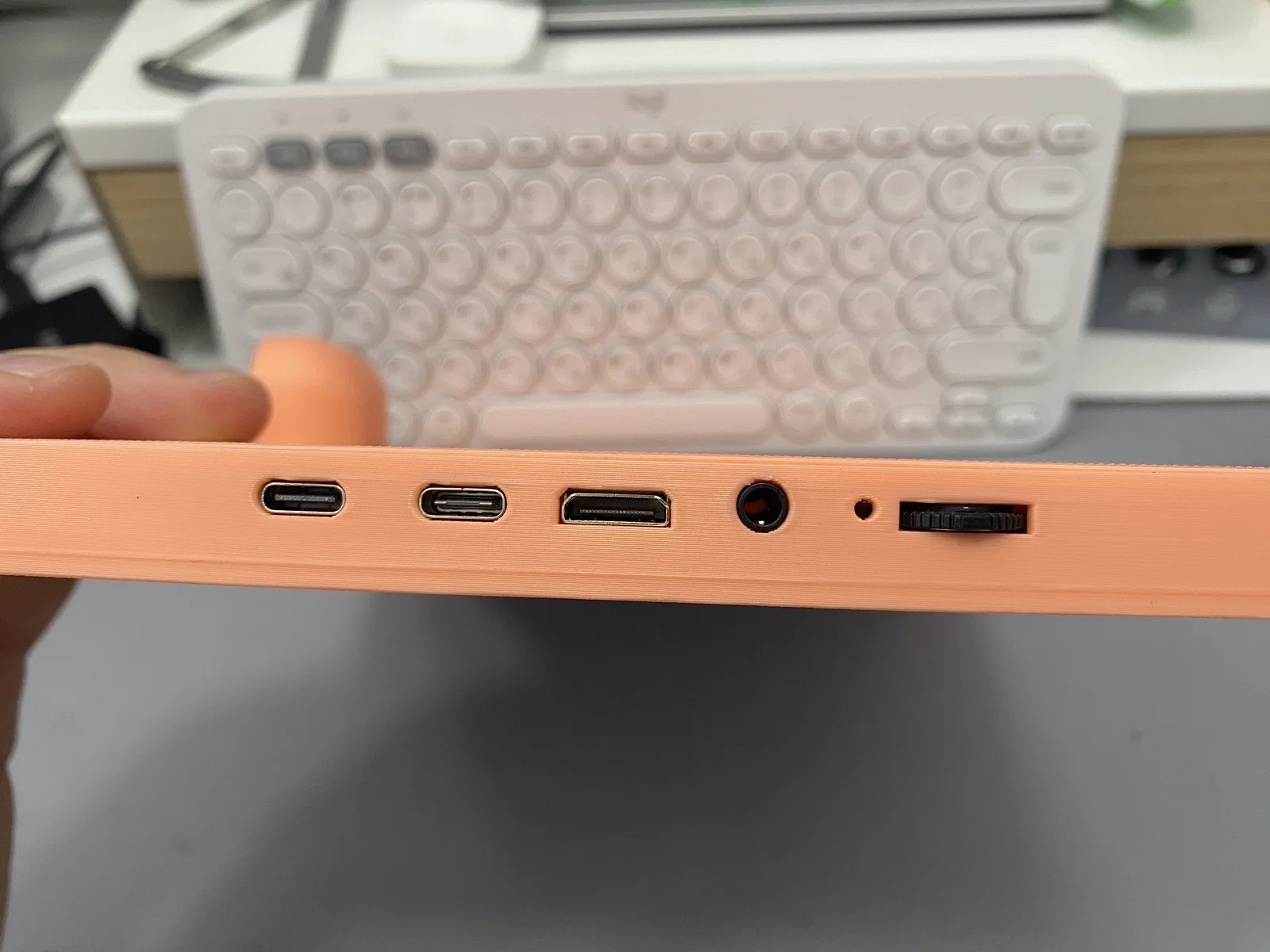

- Bo mạch điều khiển cho tấm LCD này, có 2 cổng USB-C và mini-HDMI (có bán trên AliExpress)
- Insert ren (screwed inserts) x4
- Ốc vít x4
Lắp ráp:

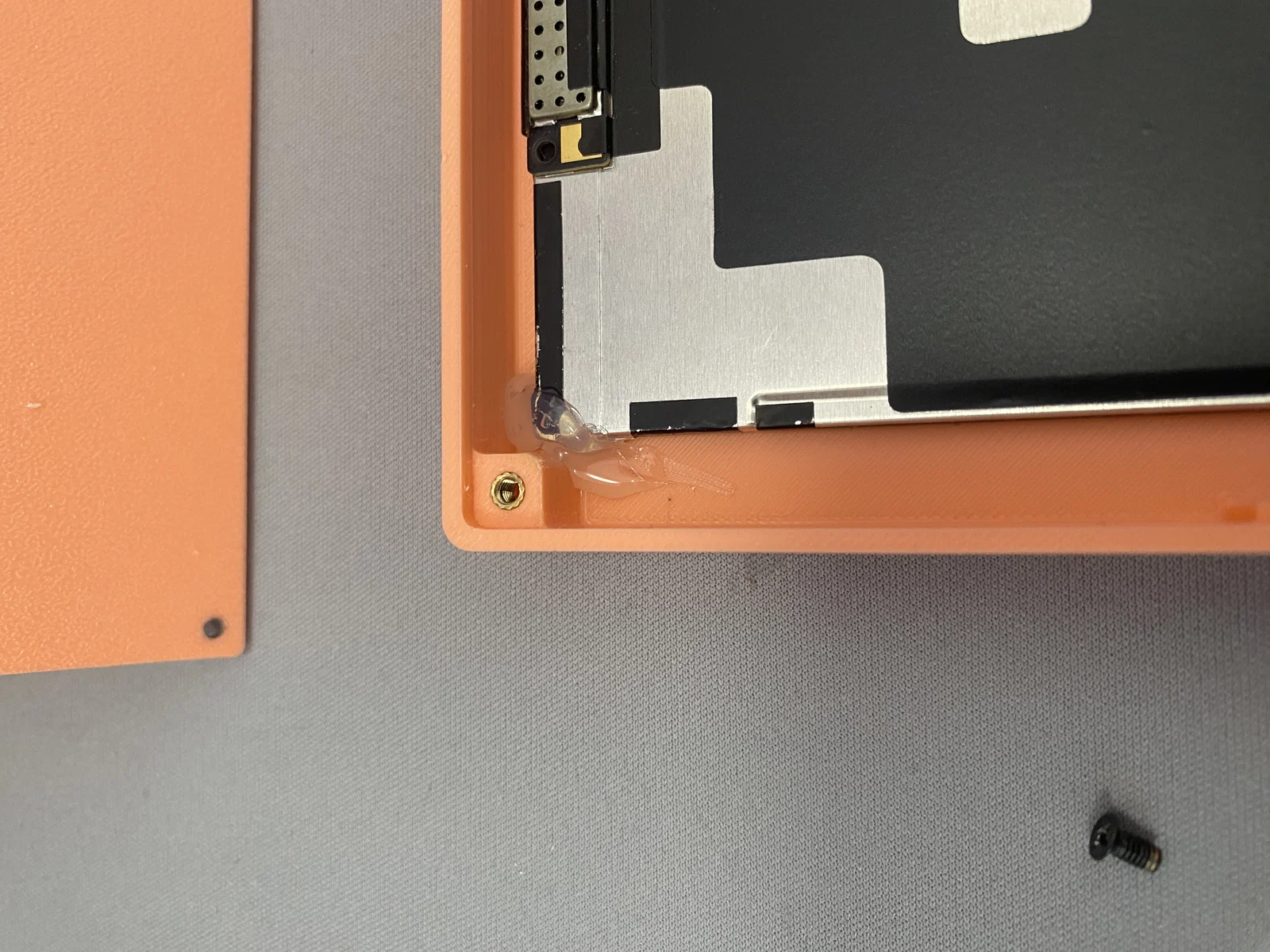

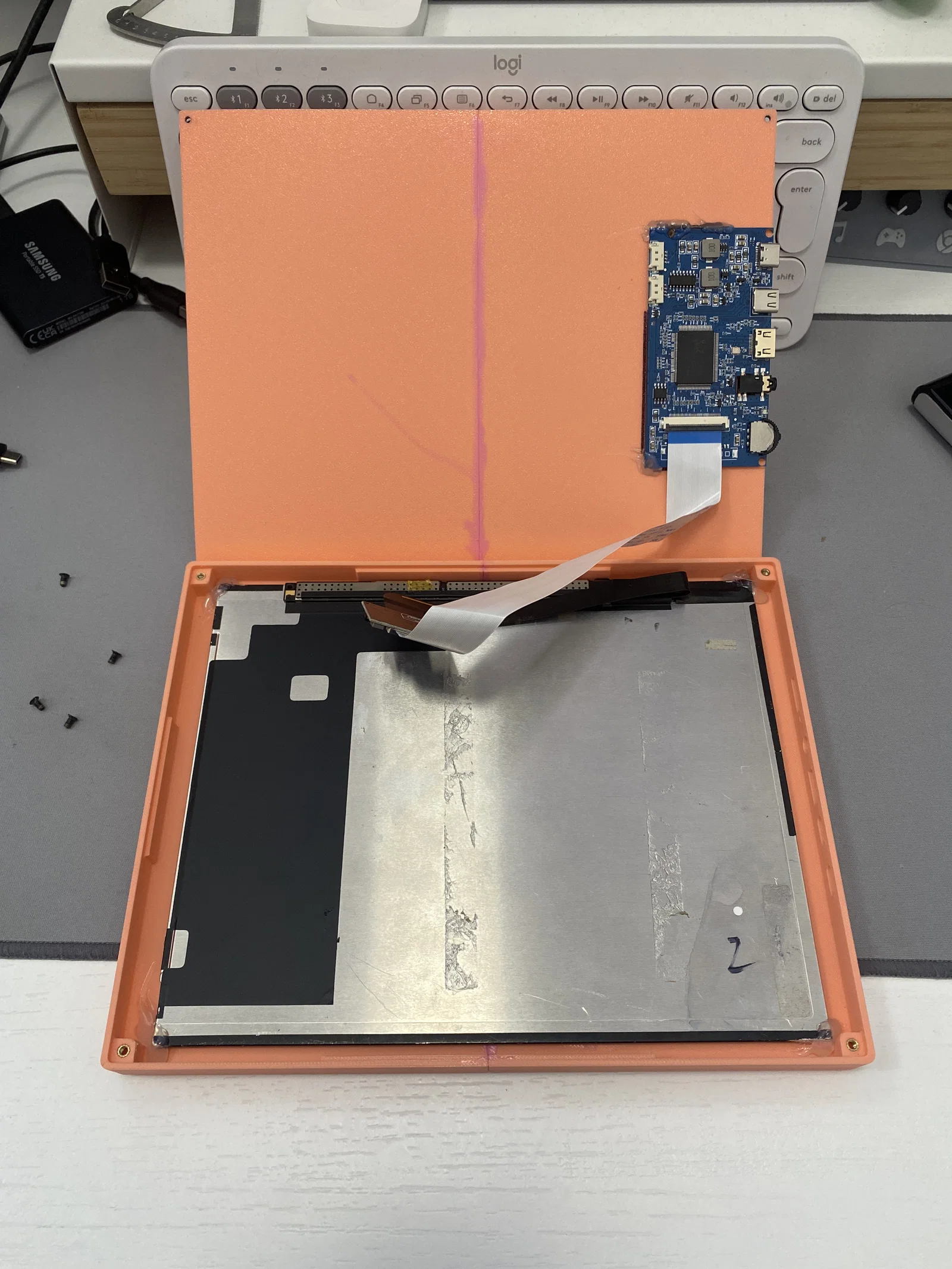

Tất cả linh kiện điện tử được cố định bằng keo nến. Các insert ren được cố định bằng mỏ hàn. Trước hết, bạn cần canh vị trí/đánh dấu/thử lắp rồi cố định bo điều khiển lên tấm lưng (back plate) khi chưa gắn LCD, dùng keo nến. Sau đó cố định tấm LCD bằng keo nến. Cuối cùng cắm hết các cáp flex và siết tất cả ốc vít.

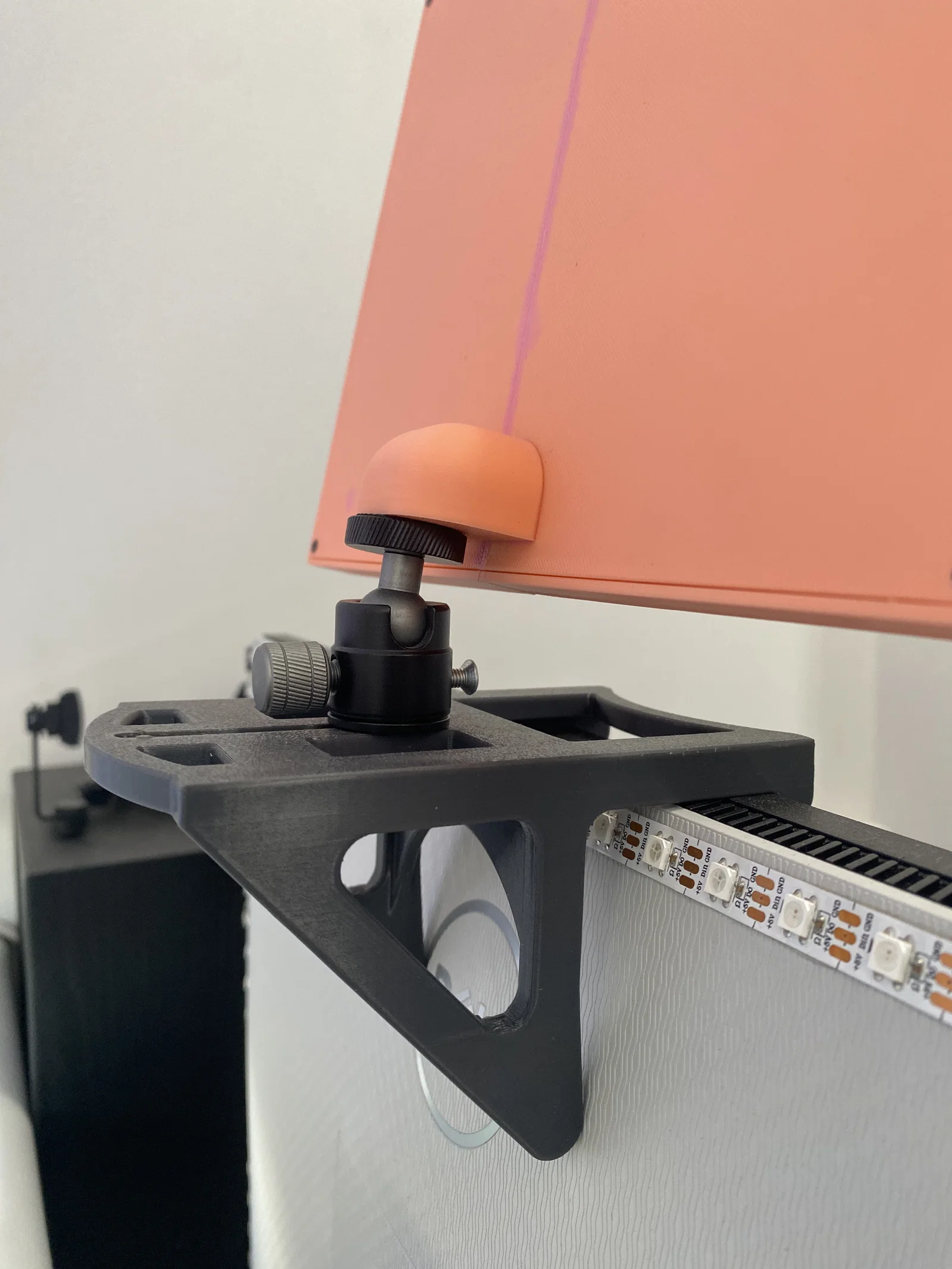

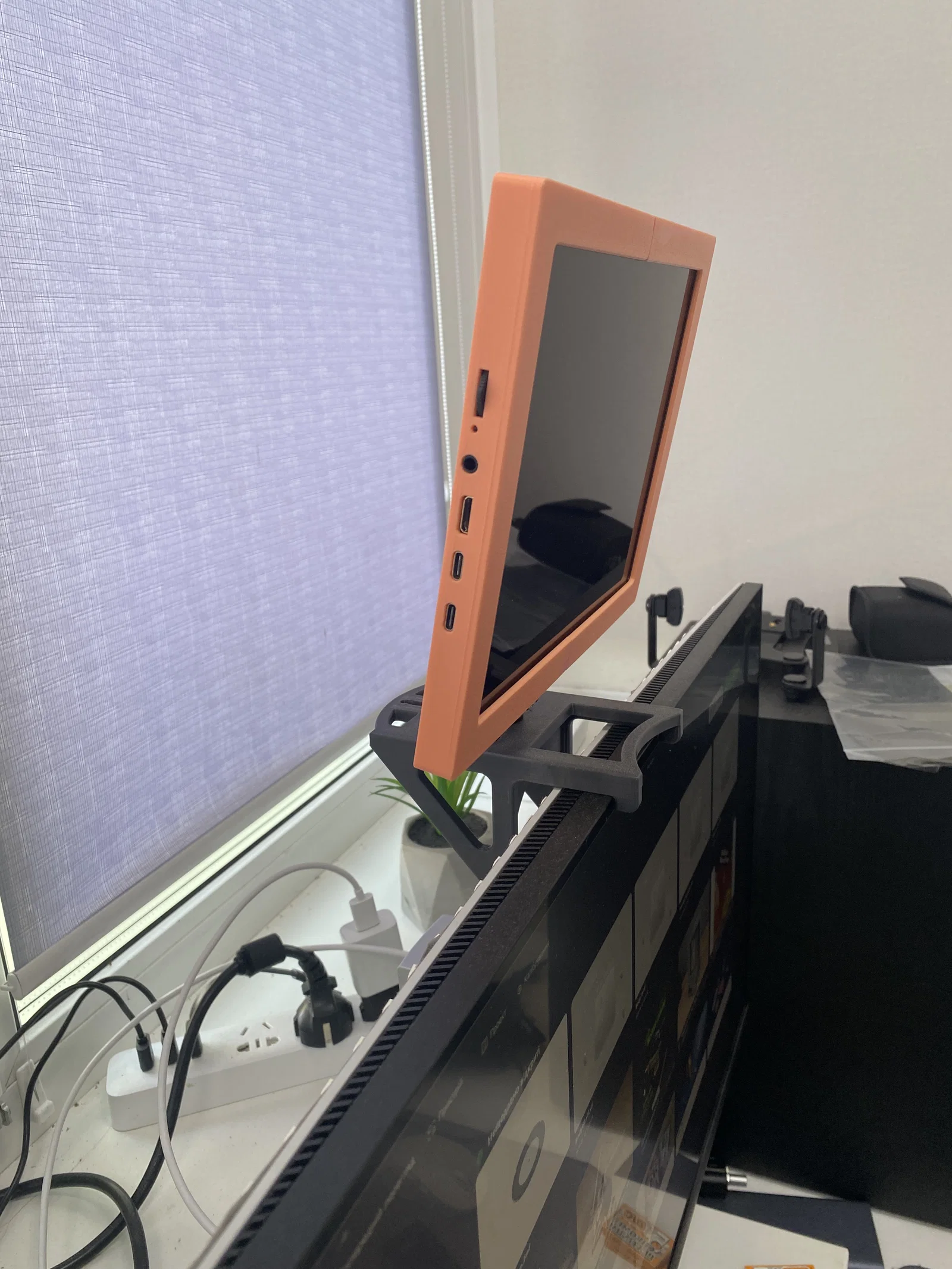

Bạn có thể dùng tripod chụp ảnh làm chân đỡ, hoặc dùng ngàm/kẹp gắn camera từ dự án khác của mình.
