Ngàm giữ clip ốp cửa BMW E36 (BMW E36 door panel clip holder)

Chào bạn, đây là thiết kế đầu tay của mình. Mình làm bằng FreeCAD và đây chỉ là một món đơn giản nhưng giải quyết được nhiều vấn đề, rất dễ...

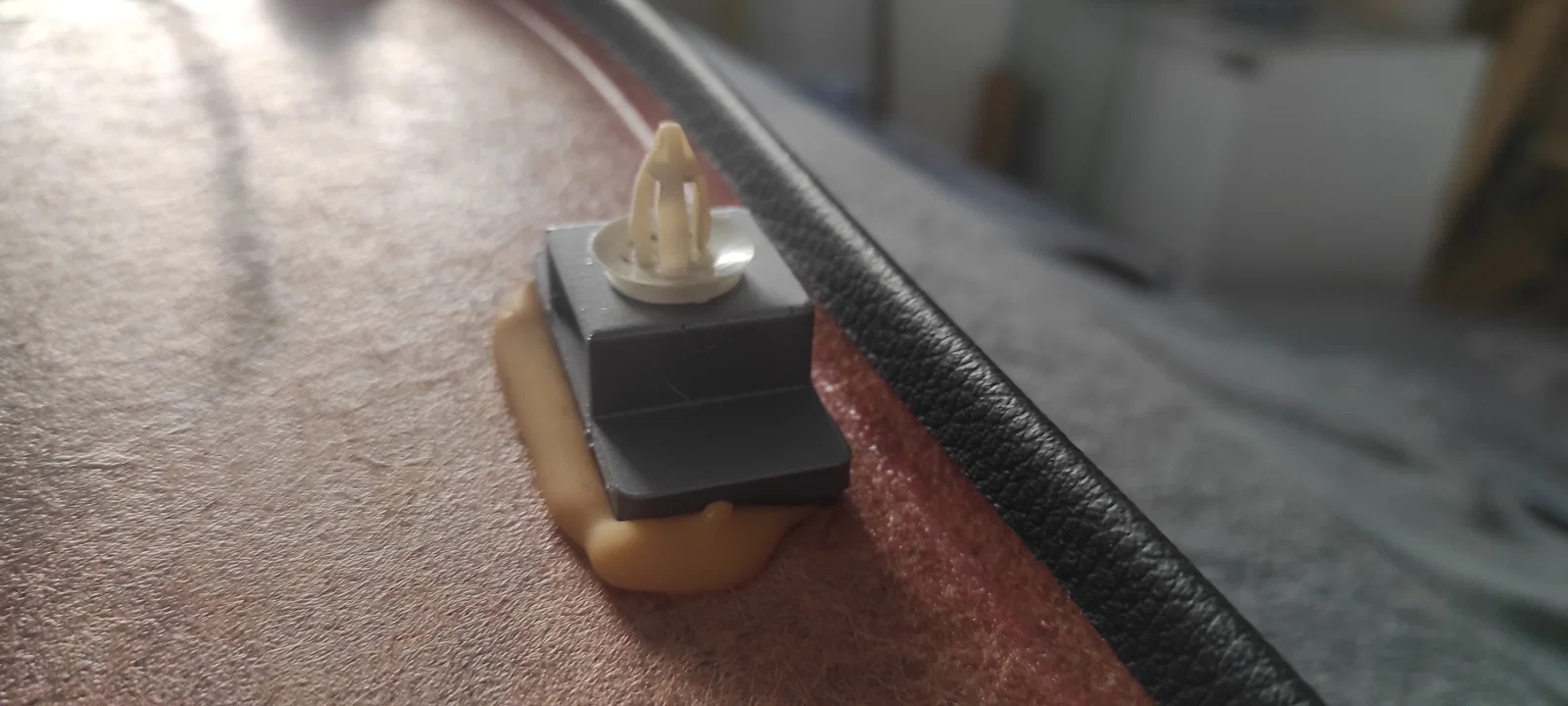

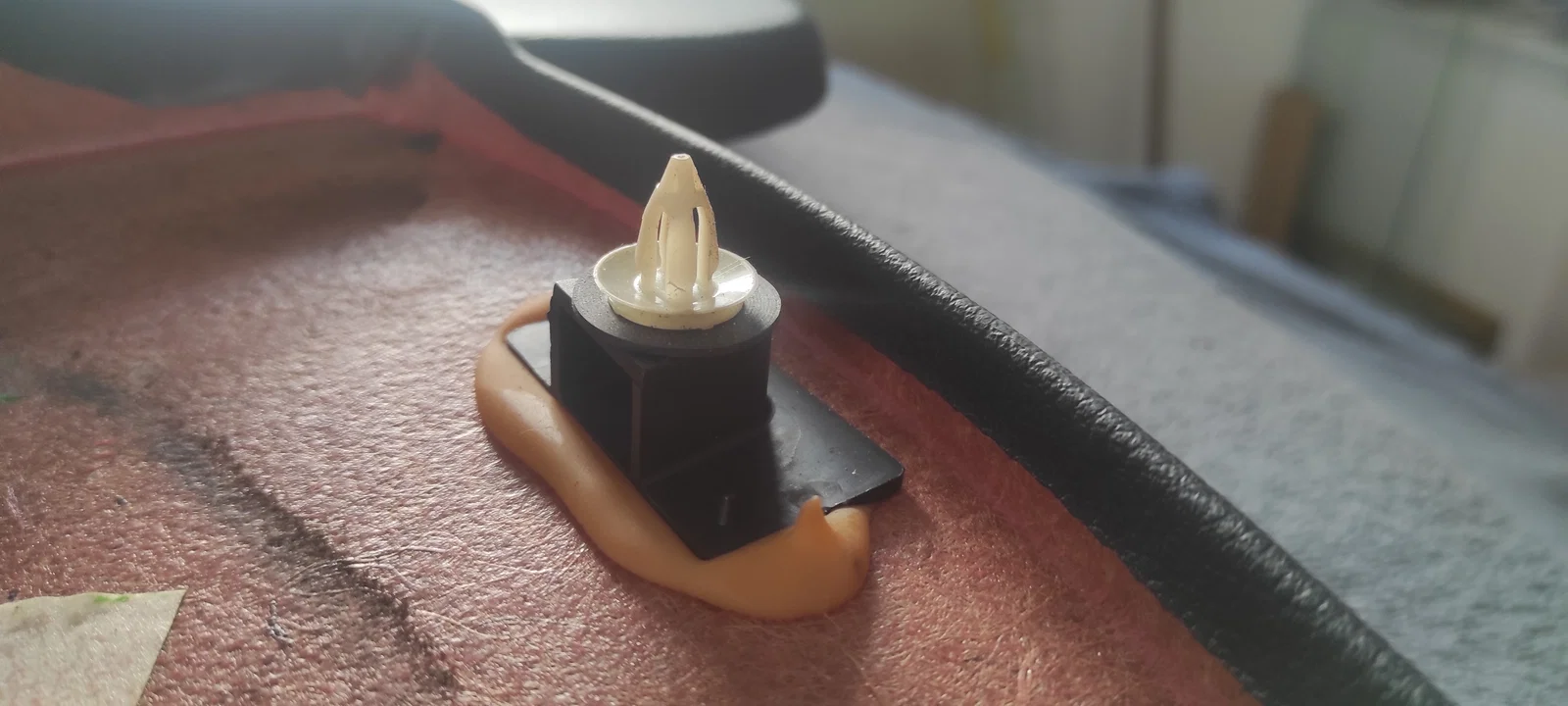

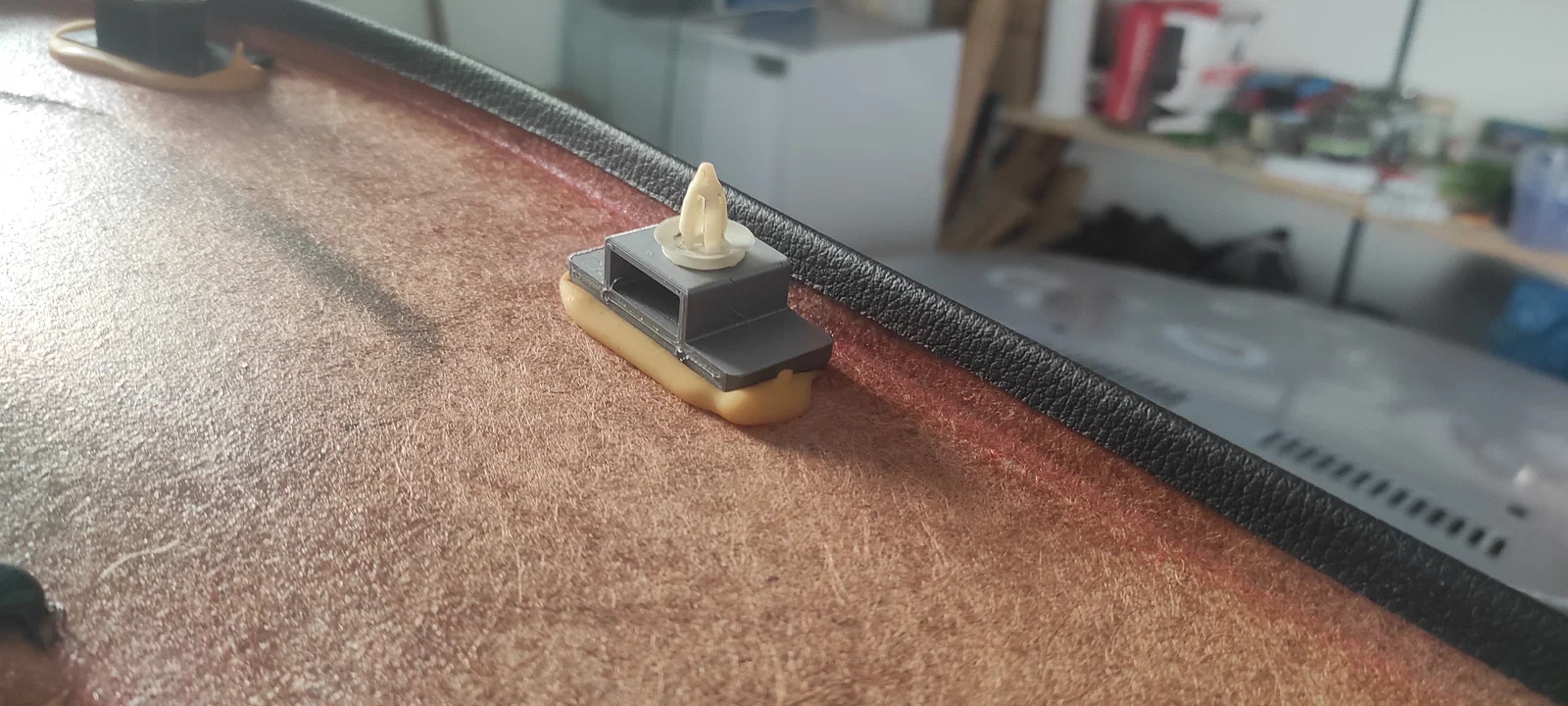

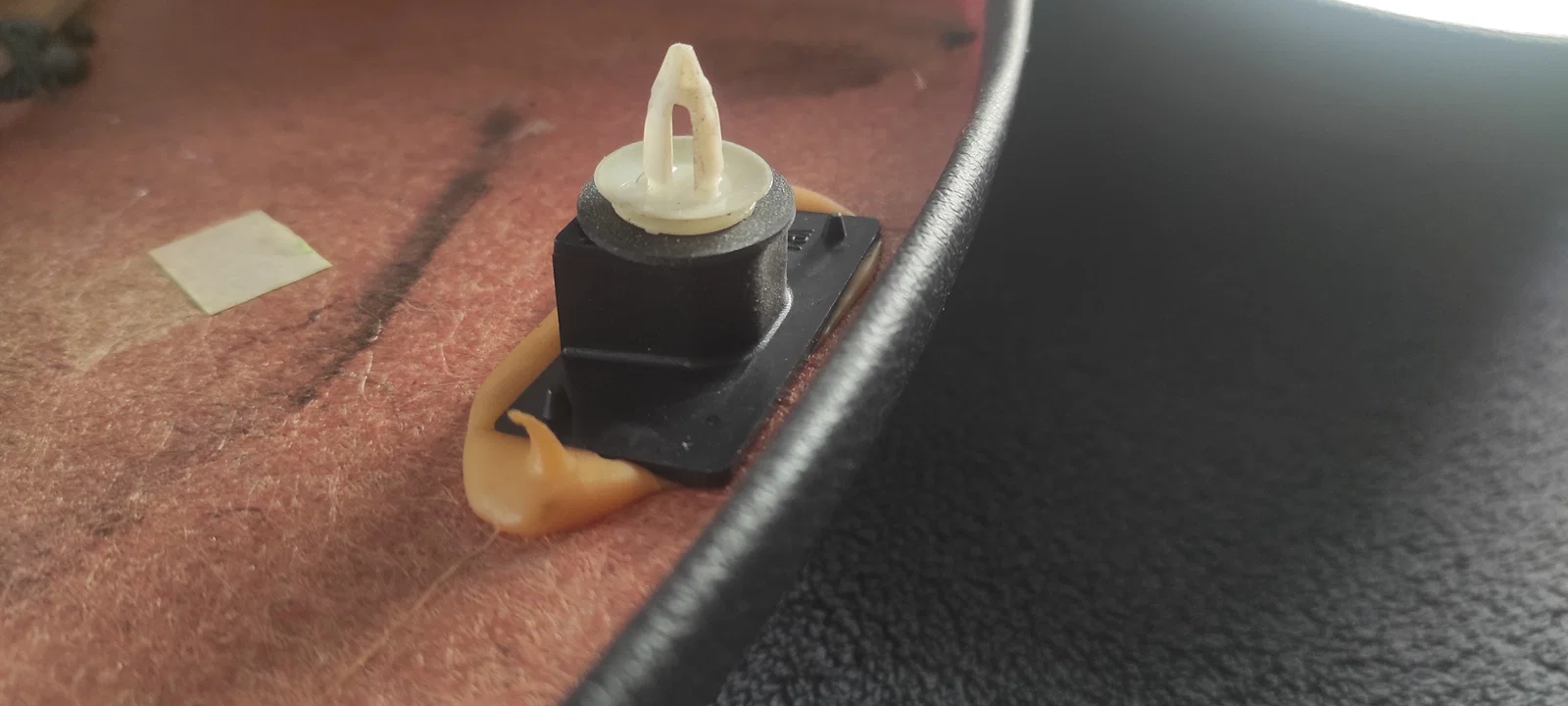

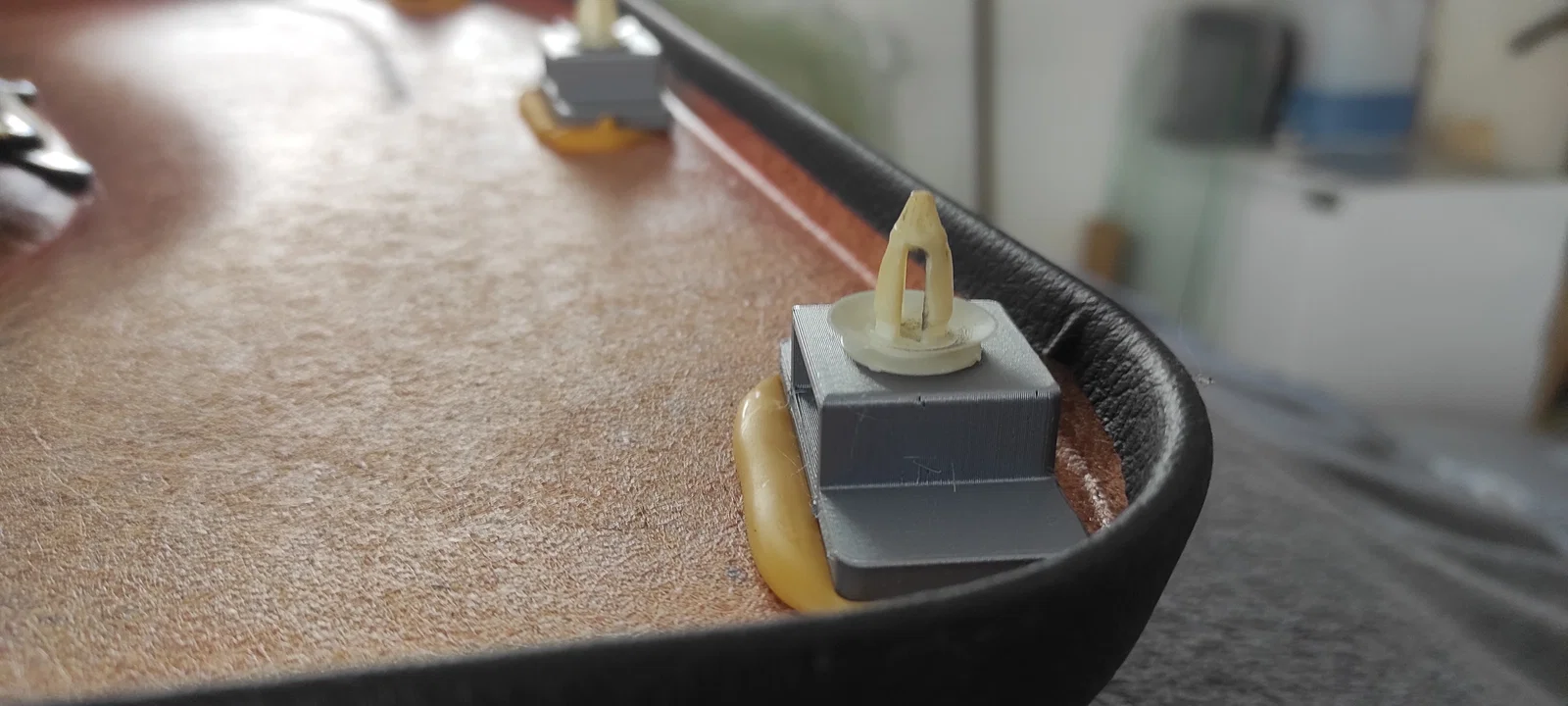

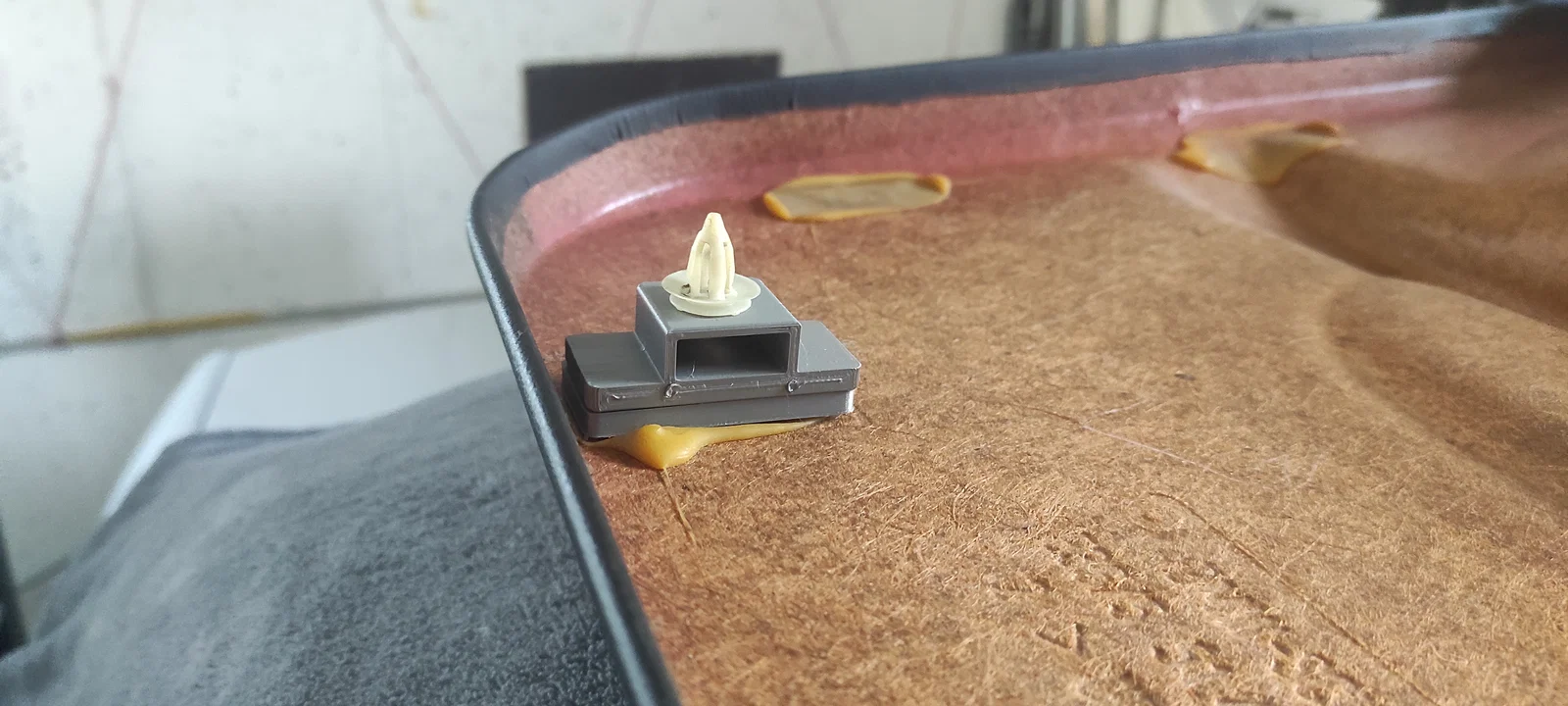

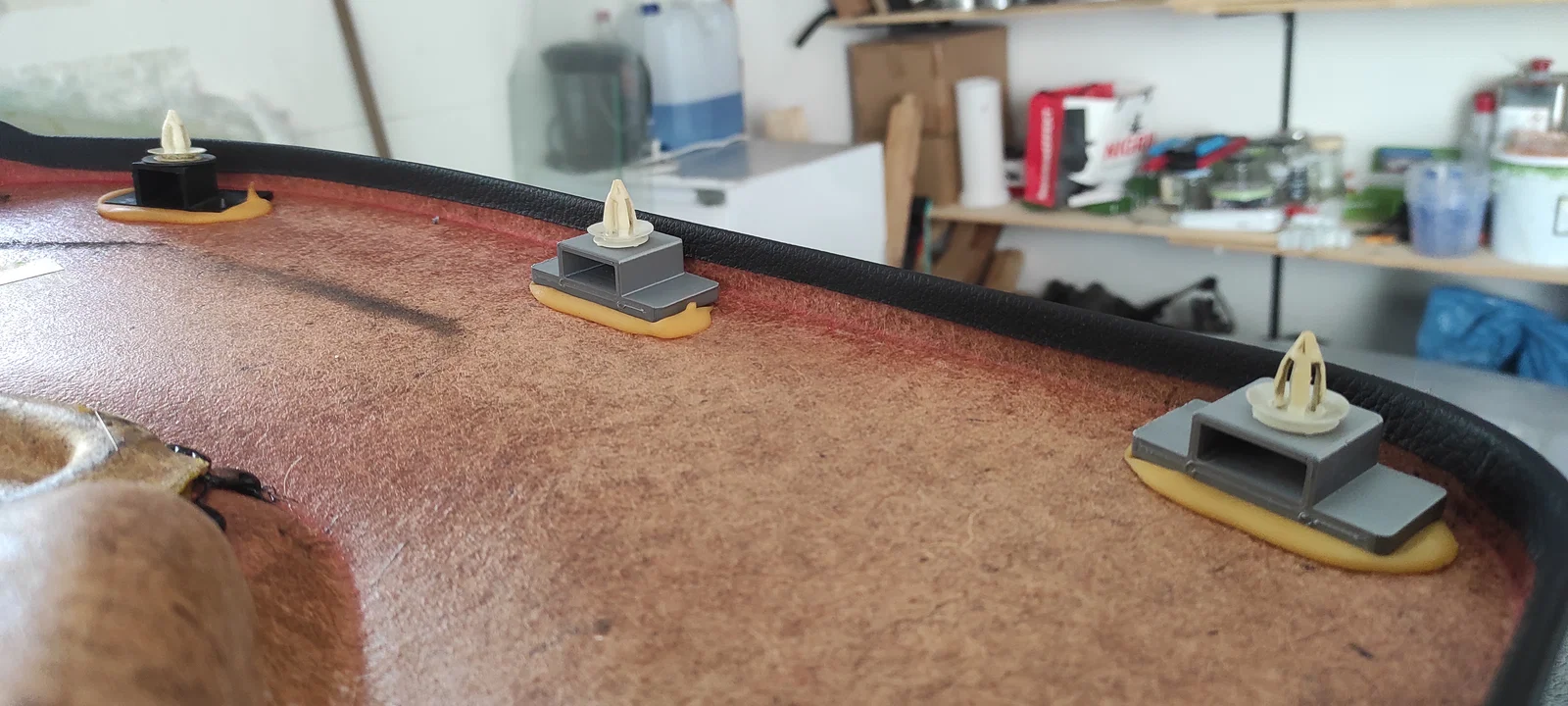

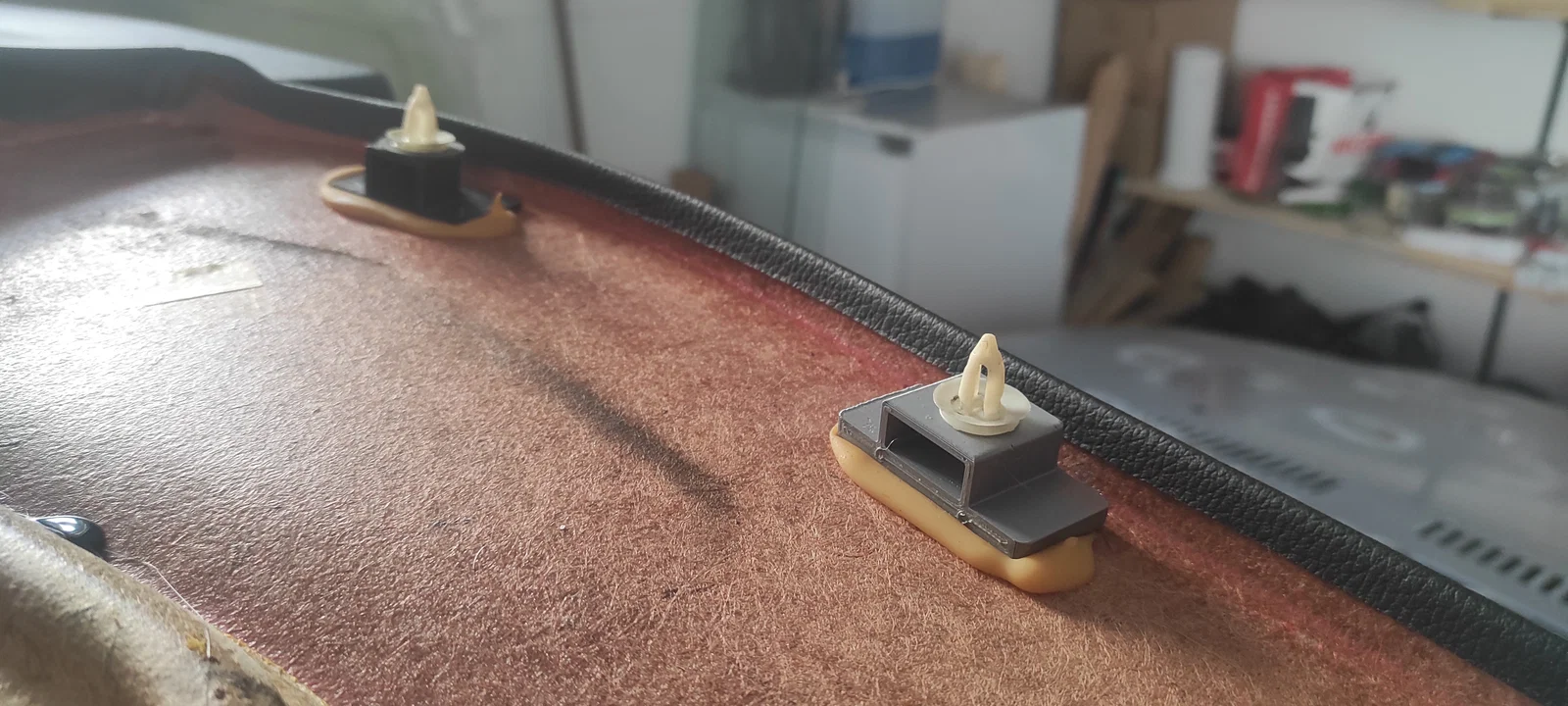

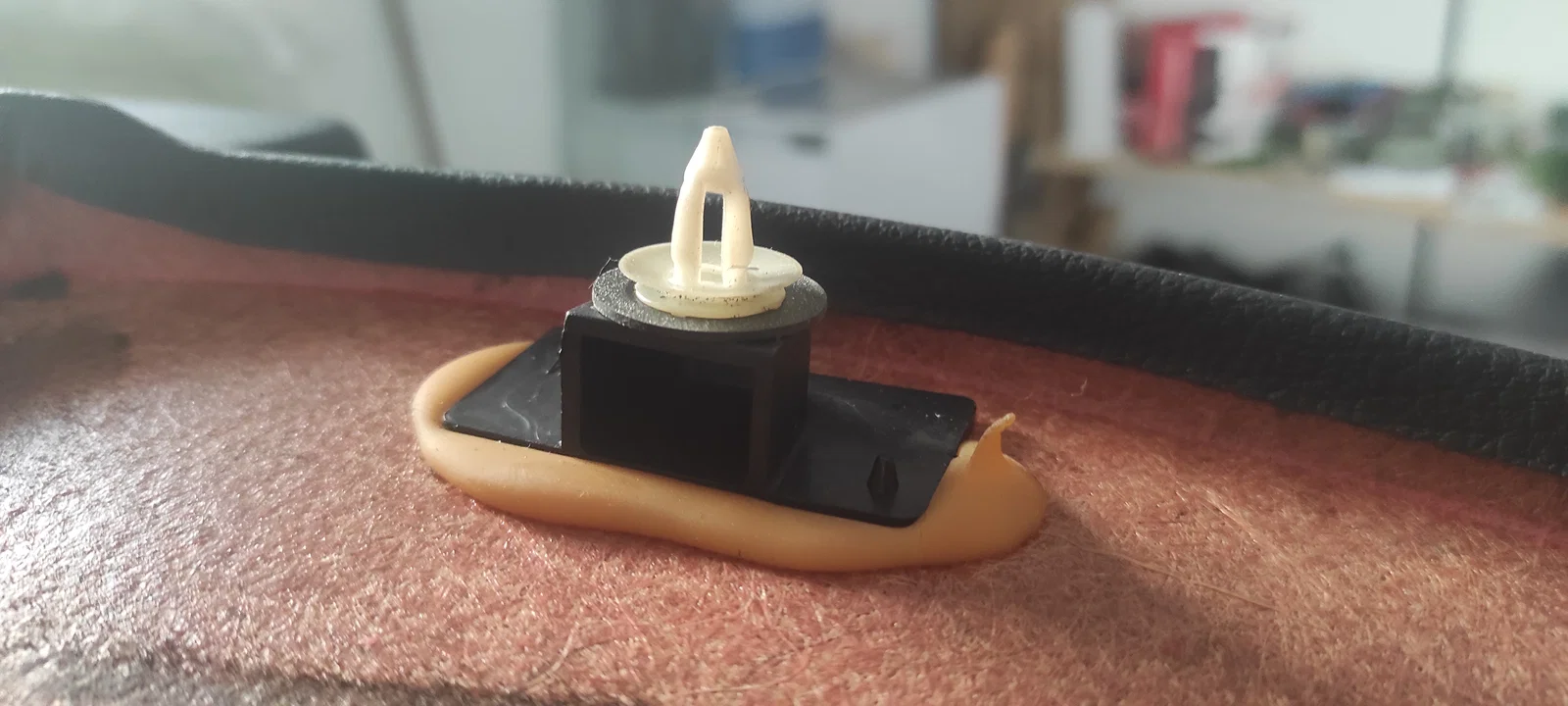

Mục đích của nó là giữ tấm ốp cửa (door panel) của xe bạn nằm đúng vị trí một cách chắc chắn.

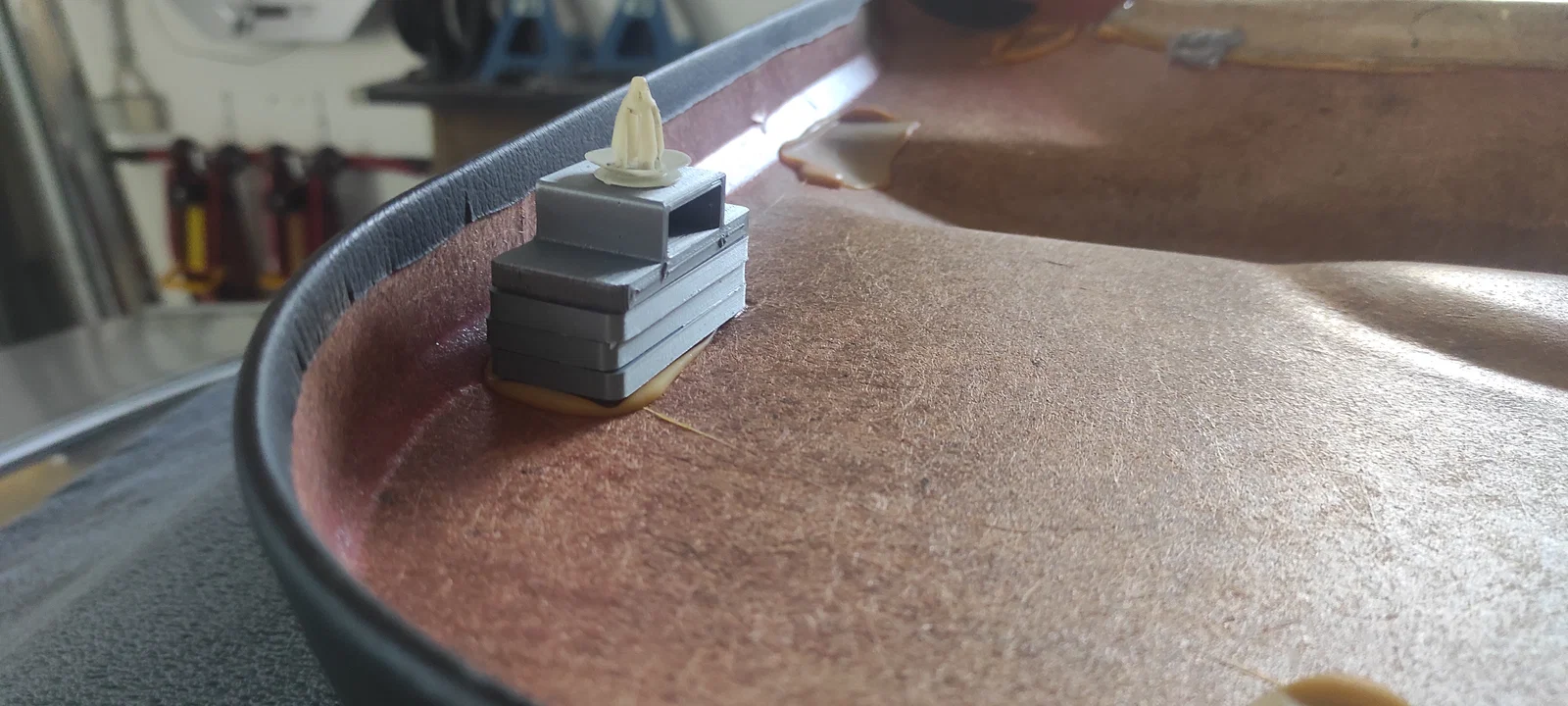

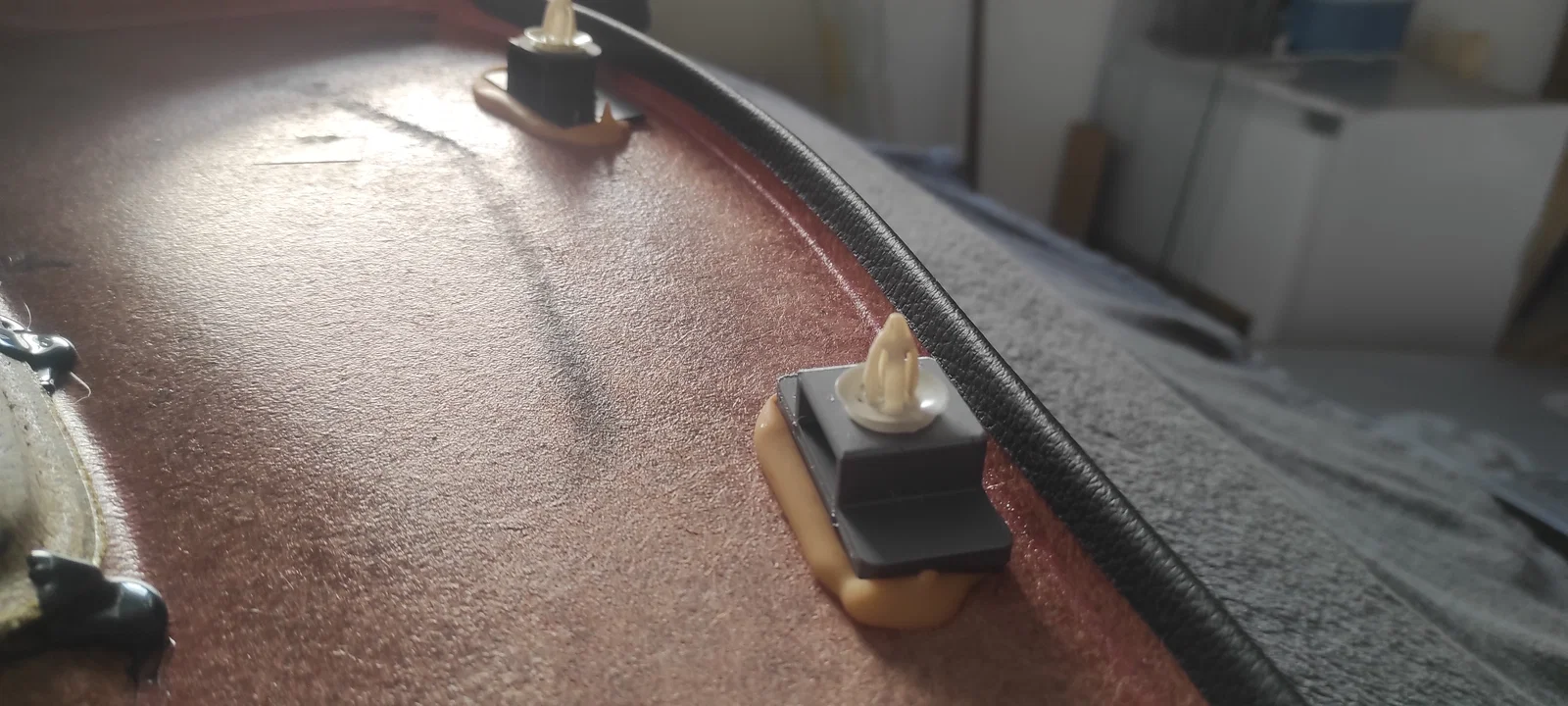

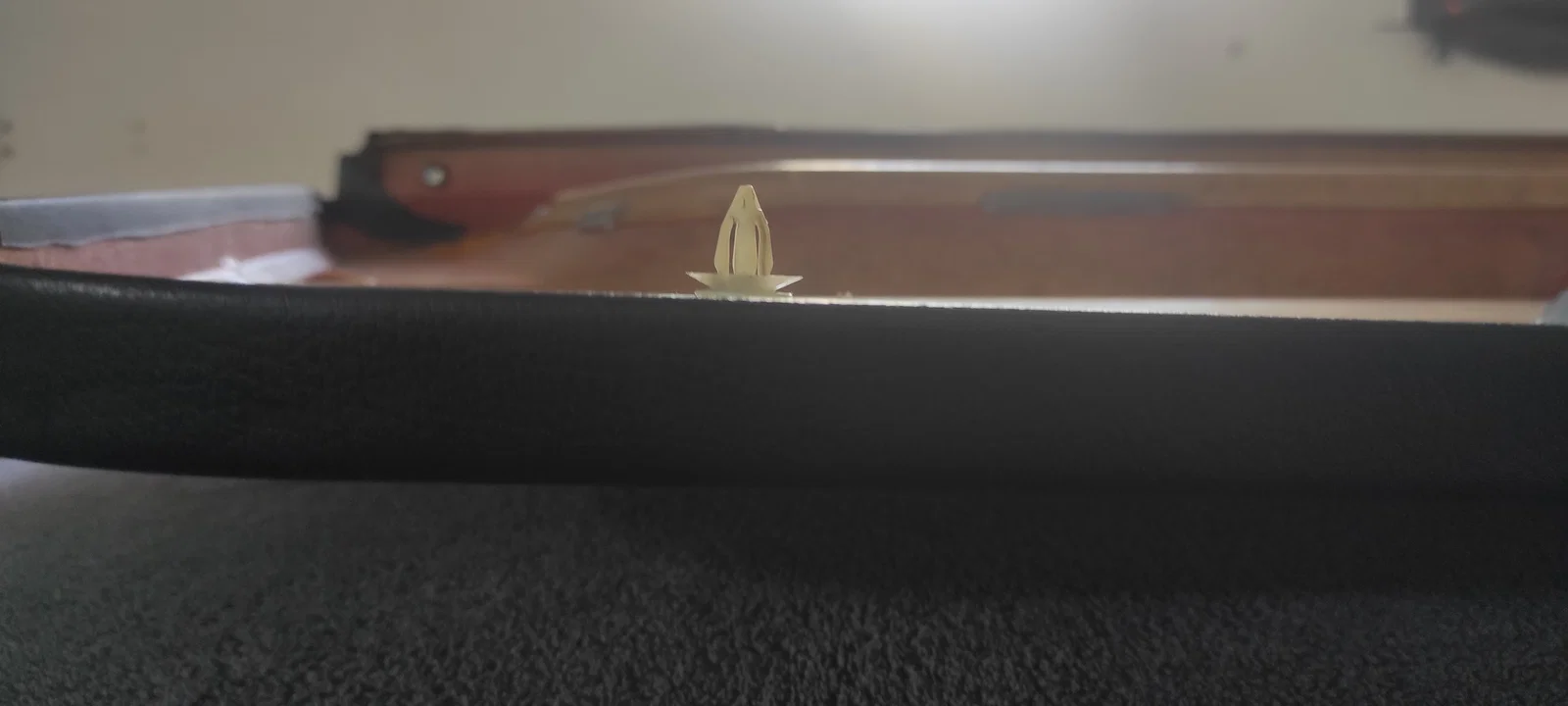

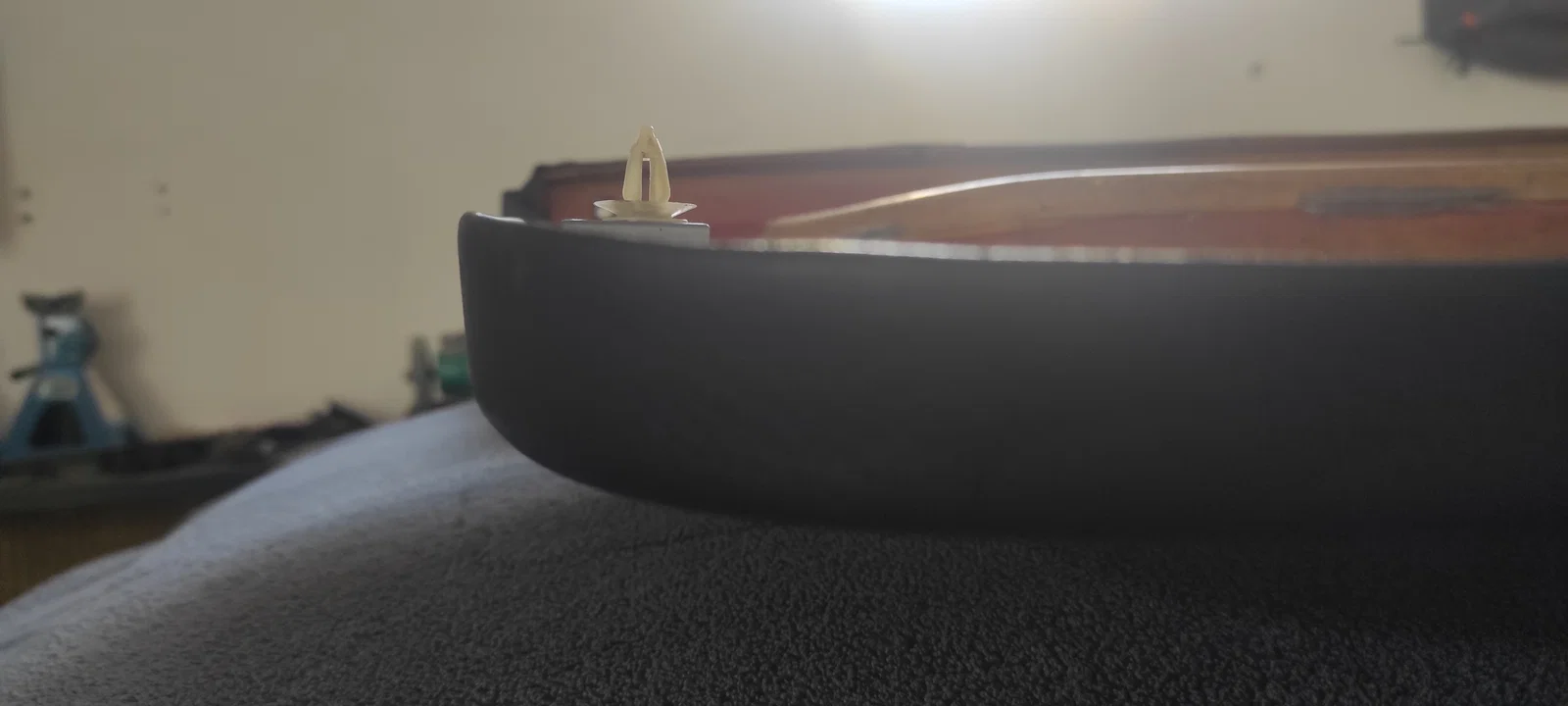

Mình đã test trên xe của mình với nhiều mức chồng chiều cao khác nhau (spacers) và thấy rất ổn. Canh vị trí cũng chuẩn nữa.

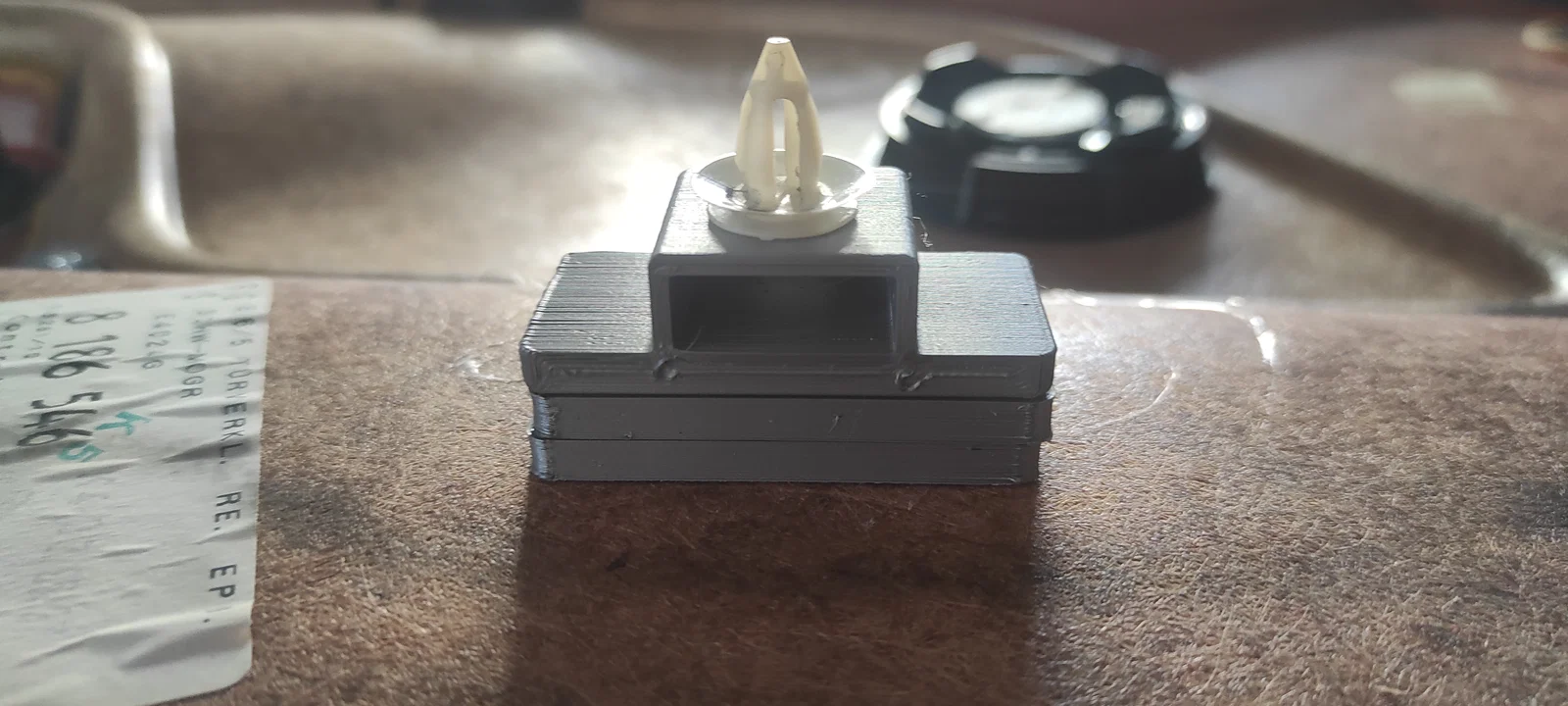

Ý tưởng là bạn in 1 cái holder và thêm vài cái spacers. Không quan trọng là cái holder zin bị gãy loại nào, bạn vẫn có thể dùng holder của mình kèm spacers khác nhau để đạt được chiều cao bạn cần.
Vì vậy nó mới đơn giản, hay ho, dễ in và dùng là hiệu quả liền.

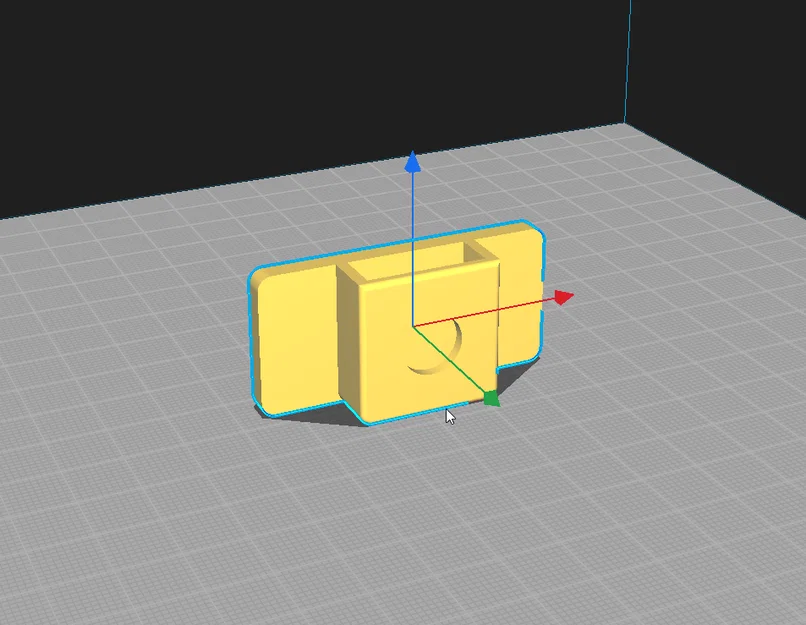

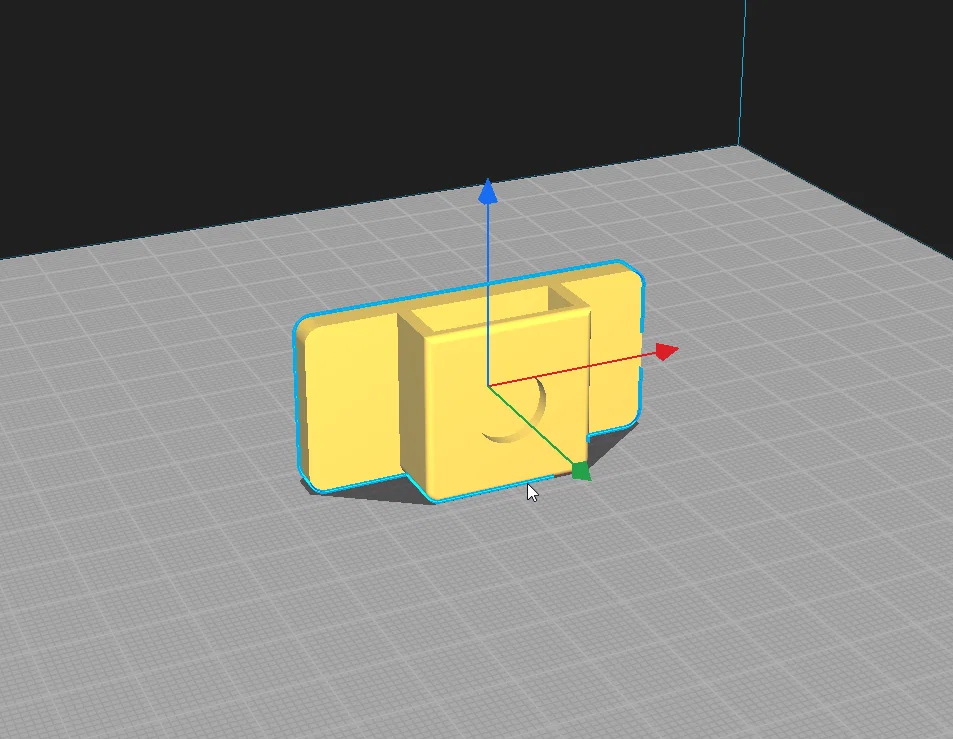

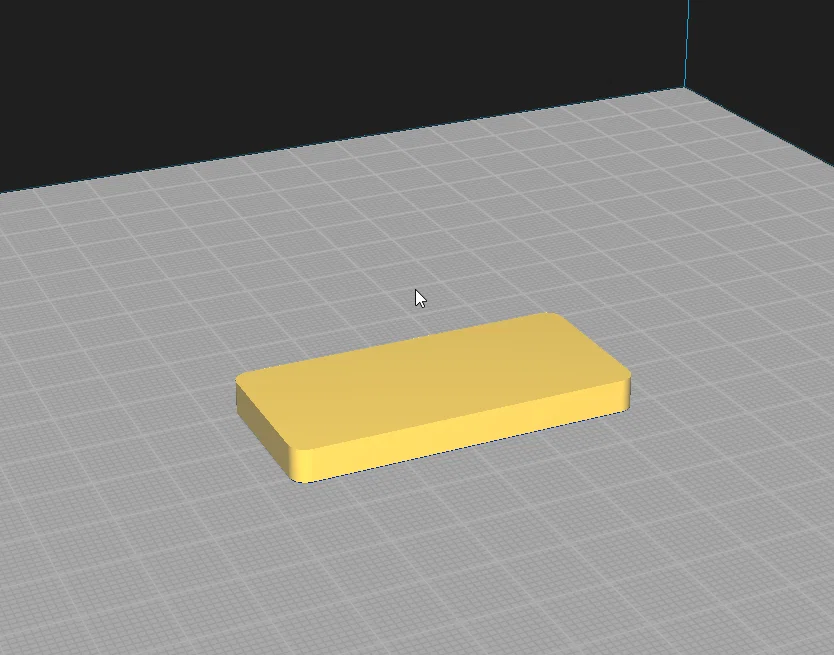

Mình in bằng cuộn PLA rẻ tiền và dùng setting mặc định của slicer. Khi sắp xếp trong slicer thì nên để hướng in theo phương thẳng đứng (vertical) để ra kết quả tốt và nhanh nhất.

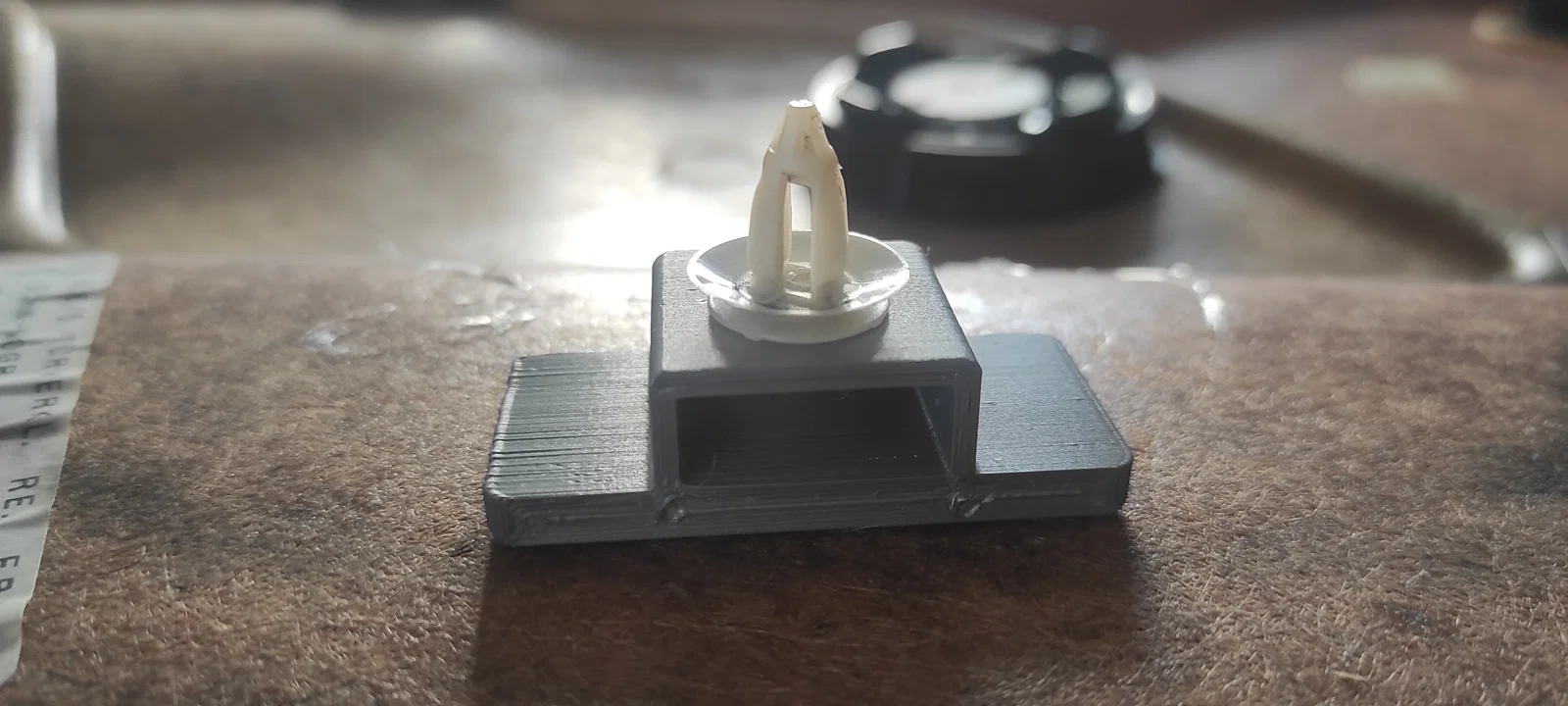

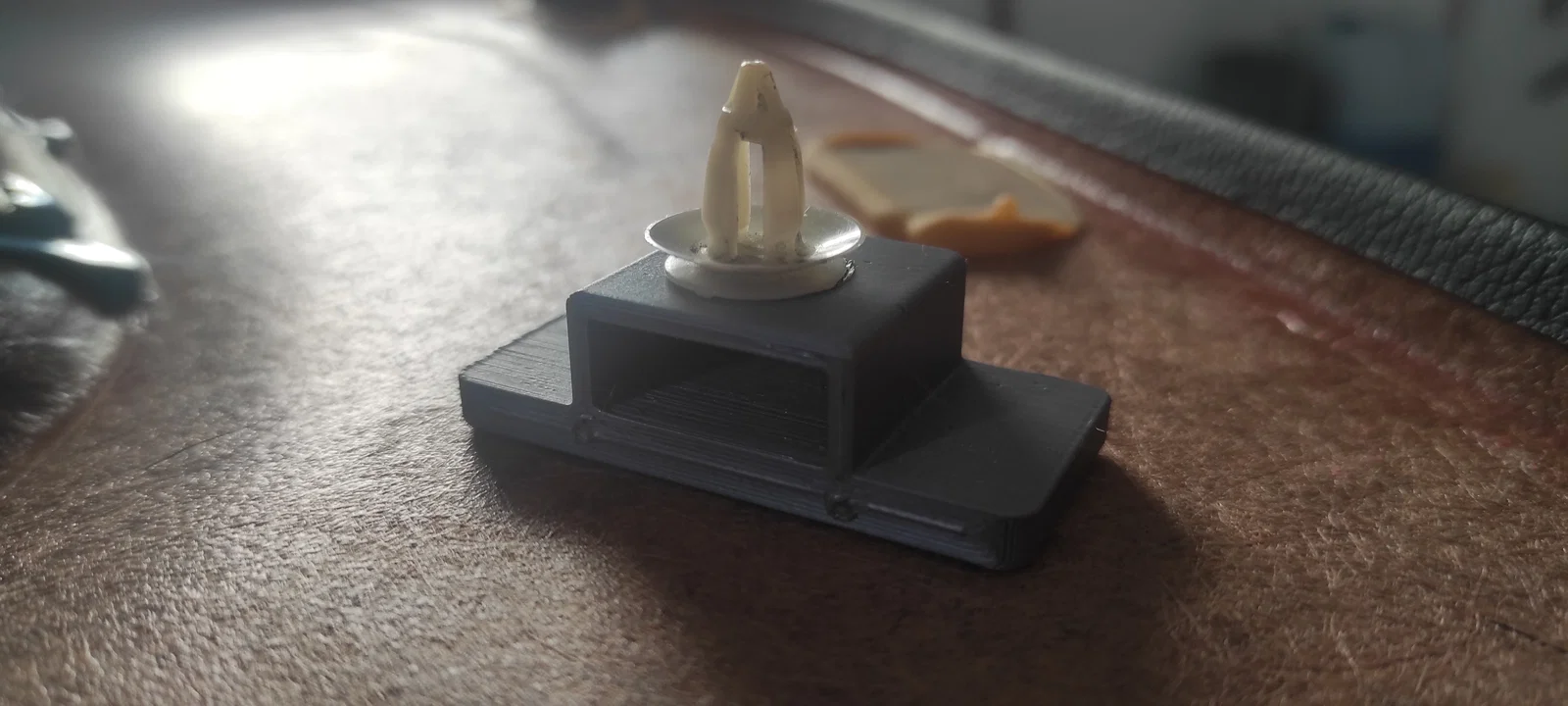

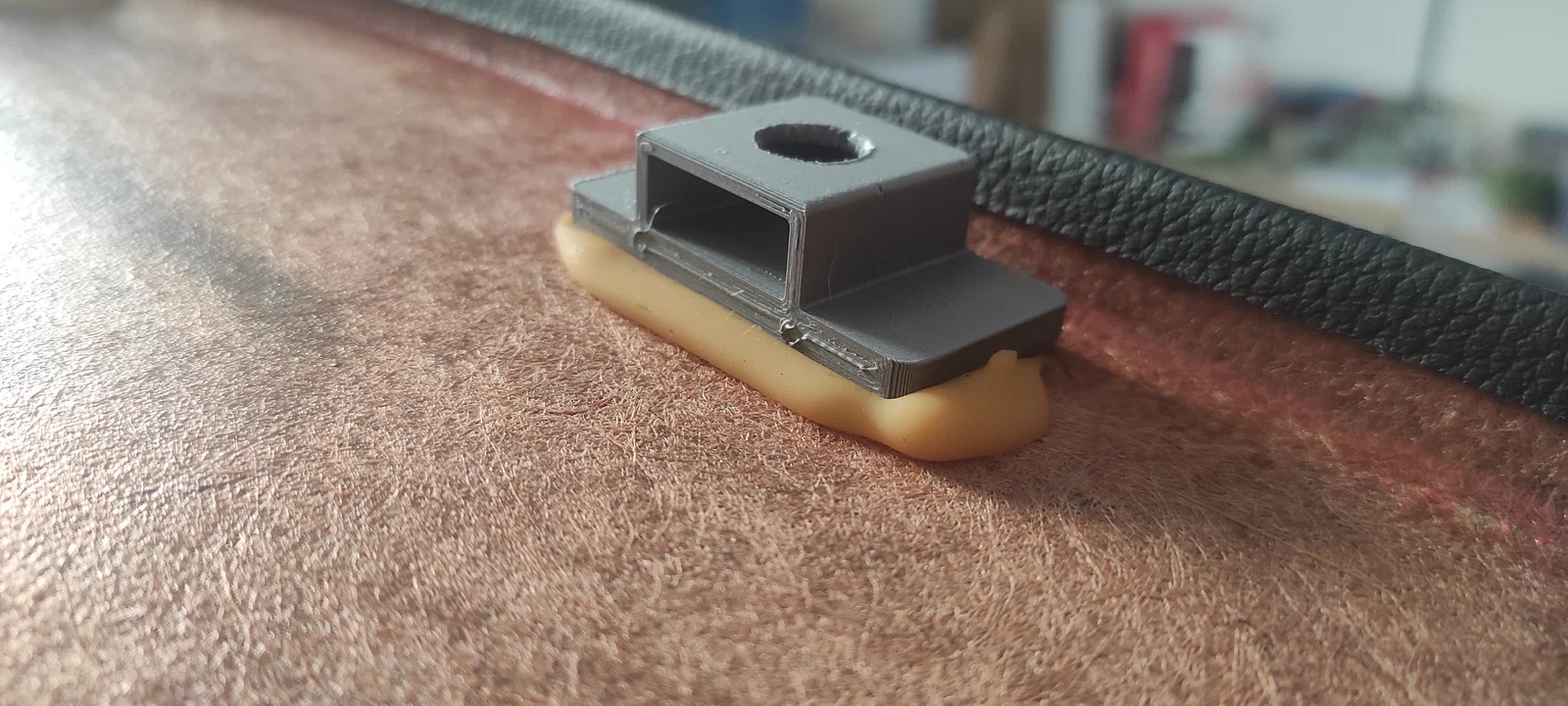

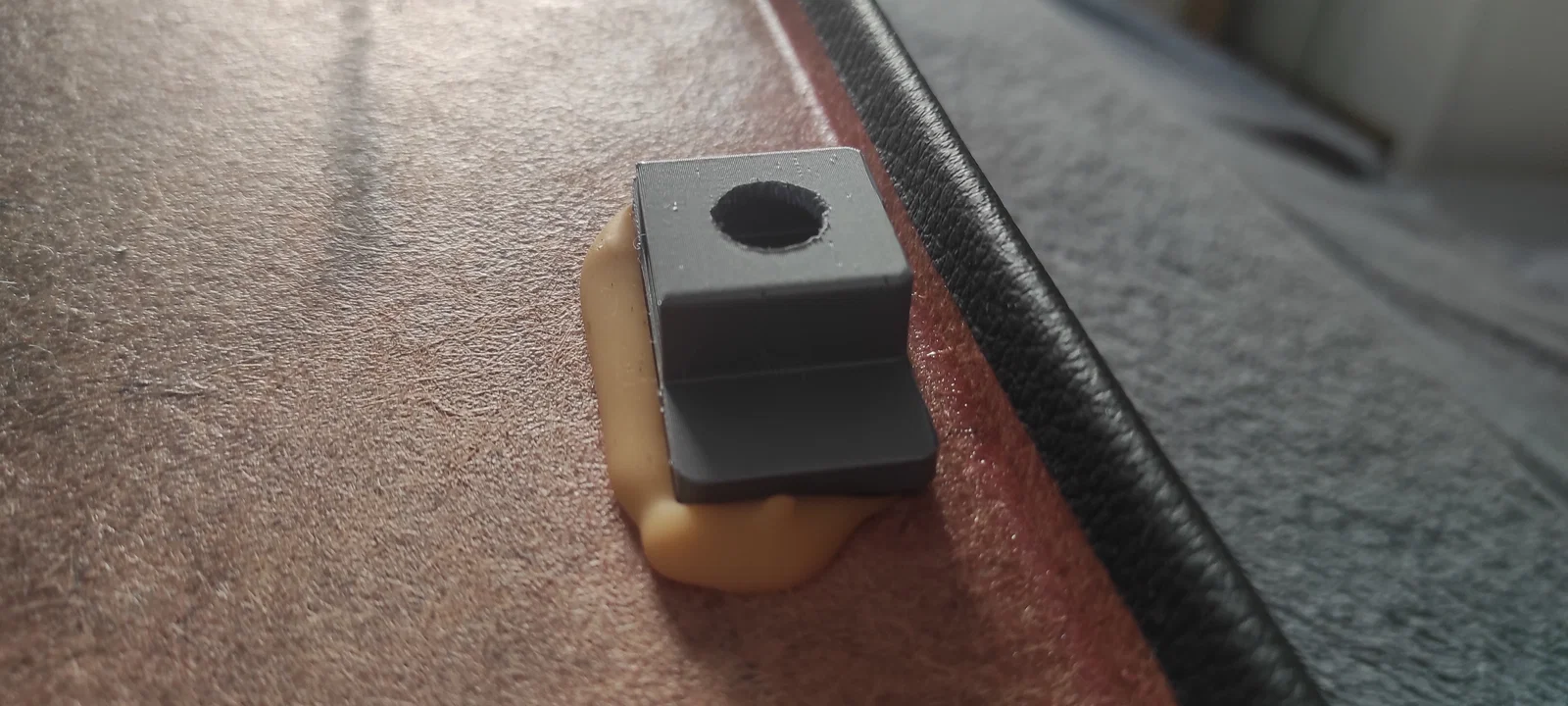

Phần holder cao 15mm và mỗi spacer cao 5mm.
Mục tiêu là có các mức holder từ 15mm đến khoảng 35mm quanh door panel. Nên sẽ dùng được cho tất cả BMW E36.

Mình còn có vài cập nhật đang tính làm và thêm một số chi tiết khác muốn thiết kế nữa. Theo dõi tiếp nha và chúc bạn in vui vẻ.

Cảm ơn bạn đã ủng hộ!

PRINTING SETTINGS

• Thiết kế đơn giản nên dùng setting mặc định là ổn.

• Chỉ cần làm đúng hướng in được khuyến nghị trong slicer.

• Infill không cần quá 10%, vì nó vốn đã rất chắc và bền.

• Mình khuyên bạn in luôn 5 cái holders và 8–9 cái spacers để đủ một bộ hoàn chỉnh.
