Filament Swatch Coins (Đồng xu mẫu filament)

Tại sao lại làm mẫu filament nữa?

Trước đây mình dùng . Nhưng nhanh chóng thì số lượng quá nhiều, mà mấy cái card đôi khi lại dễ bị cong vênh. Đường seam cũng không giấu được. Với lại mình cũng không muốn dán thêm nhãn keo lên card.

Vì mình vốn đã có sẵn danh sách các cuộn filament, nên mình có thể đánh số liên tục cho chúng. Ngoài ra cũng sẽ hay nếu mẫu có thể cho biết loại vật liệu. Nhưng không phụ thuộc vào số thứ tự.

Vậy nên yêu cầu đã rõ ràng:

• Mẫu có bo tròn để tránh cong vênh
• Bo tròn cũng để thấy được sự chuyển màu của filament nhiều màu
• Nhưng không tròn hoàn toàn, để vẫn giấu được seam
• Một vùng lớn để thể hiện texture của first layer
• Số 3 chữ số trên mẫu để nhận diện
• Cách tham chiếu đơn giản cho vật liệu (PLA, PETG, PC ...)
• Bài test độ trong với 1–8 lớp theo từng bước
• Mẫu phải xếp chồng (stackable) được
• Có thể xỏ vào vòng, dây hoặc chính sợi filament
• Có thể (về sau) gắn lên stand nhờ một rãnh giữa được canh thẳng

Cuối cùng mình chốt một thiết kế dạng đồng xu tròn, giống coin, đáp ứng hết các yêu cầu:

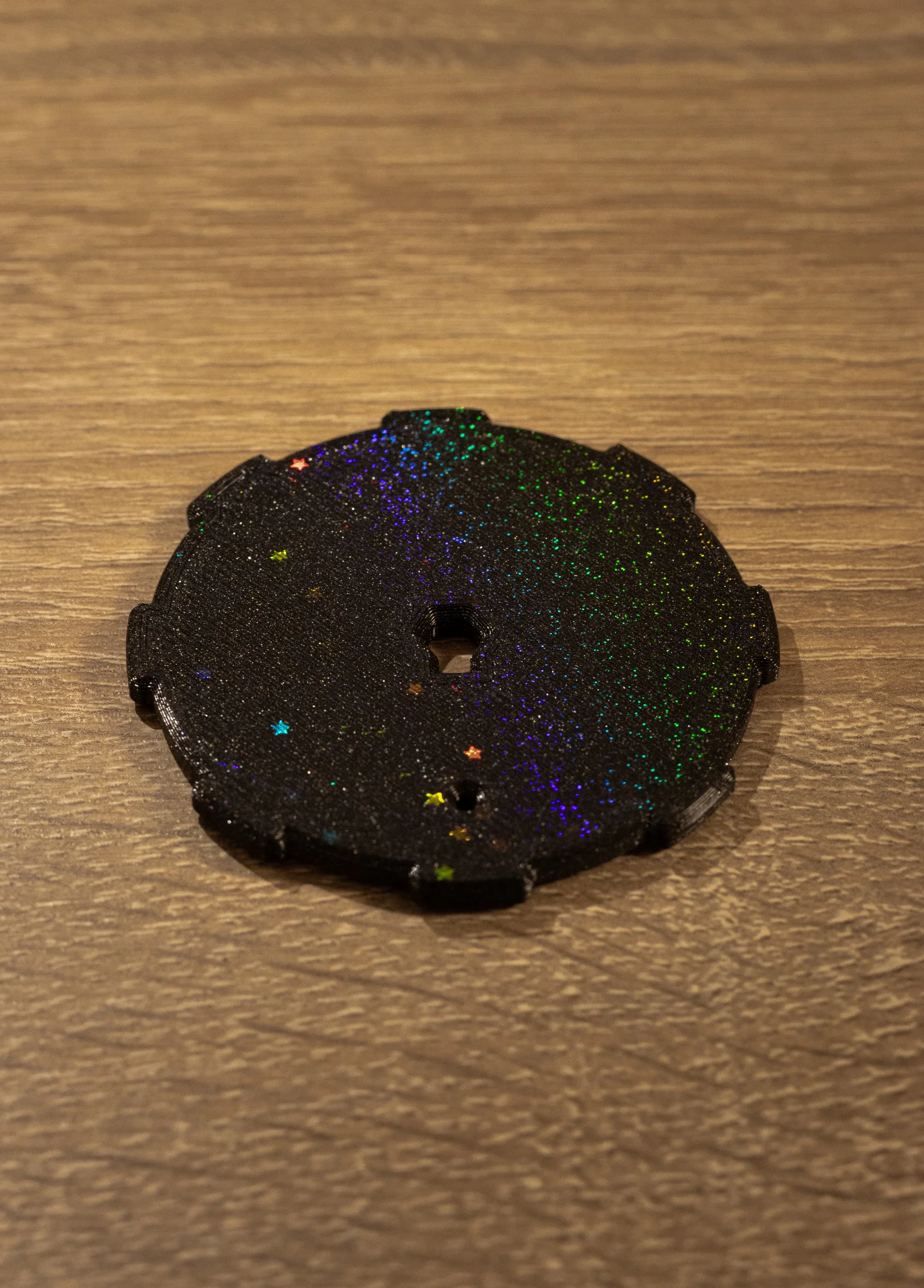

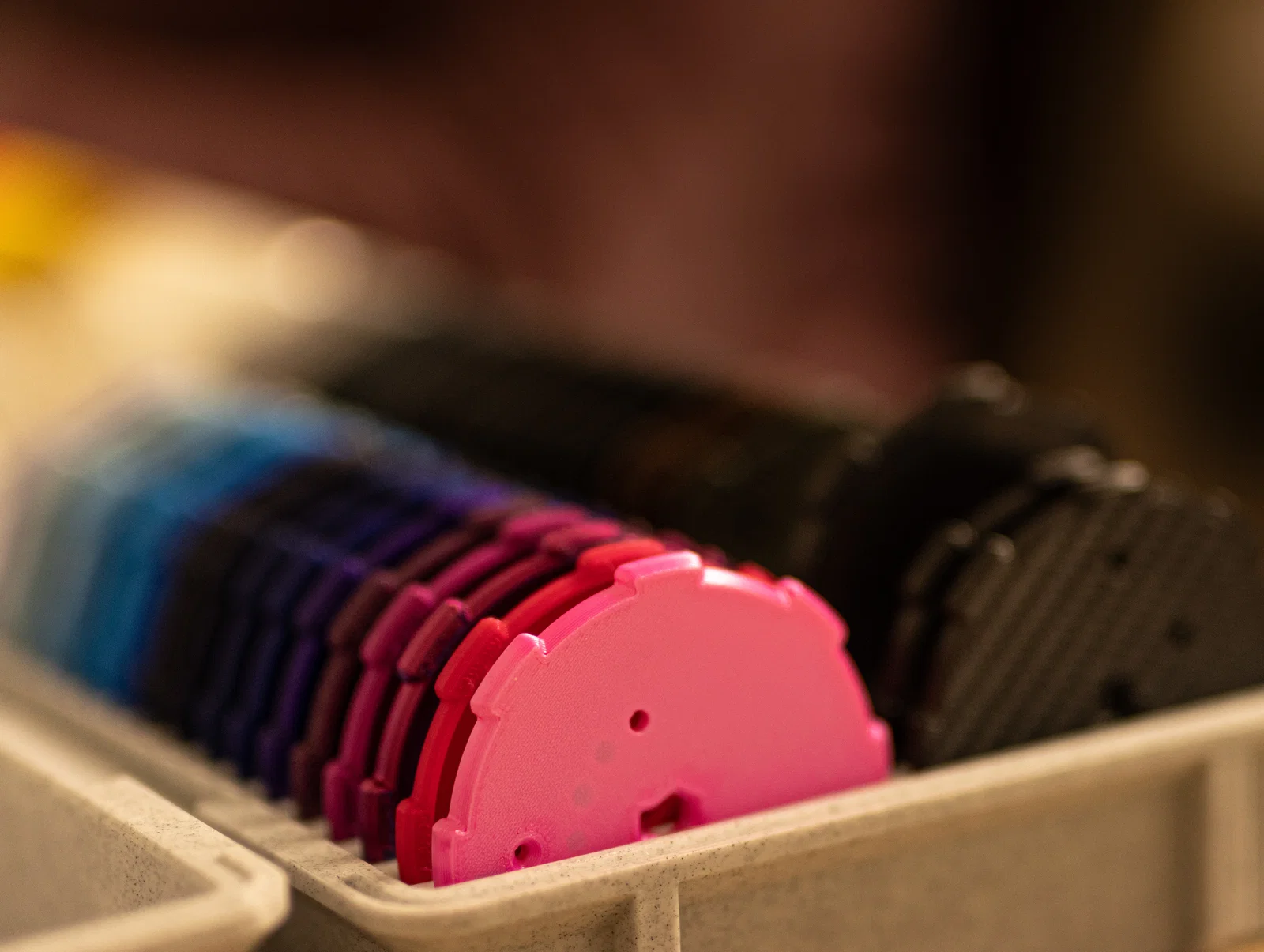

Thiết kế tròn giúp hầu như không bị cong vênh. Đồng thời cũng đủ tròn để thể hiện chuyển màu của các loại filament đặc biệt. Nhưng không quá tròn, nên vẫn giấu seam dễ dàng:

Một vùng lớn để thể hiện texture của first layer:

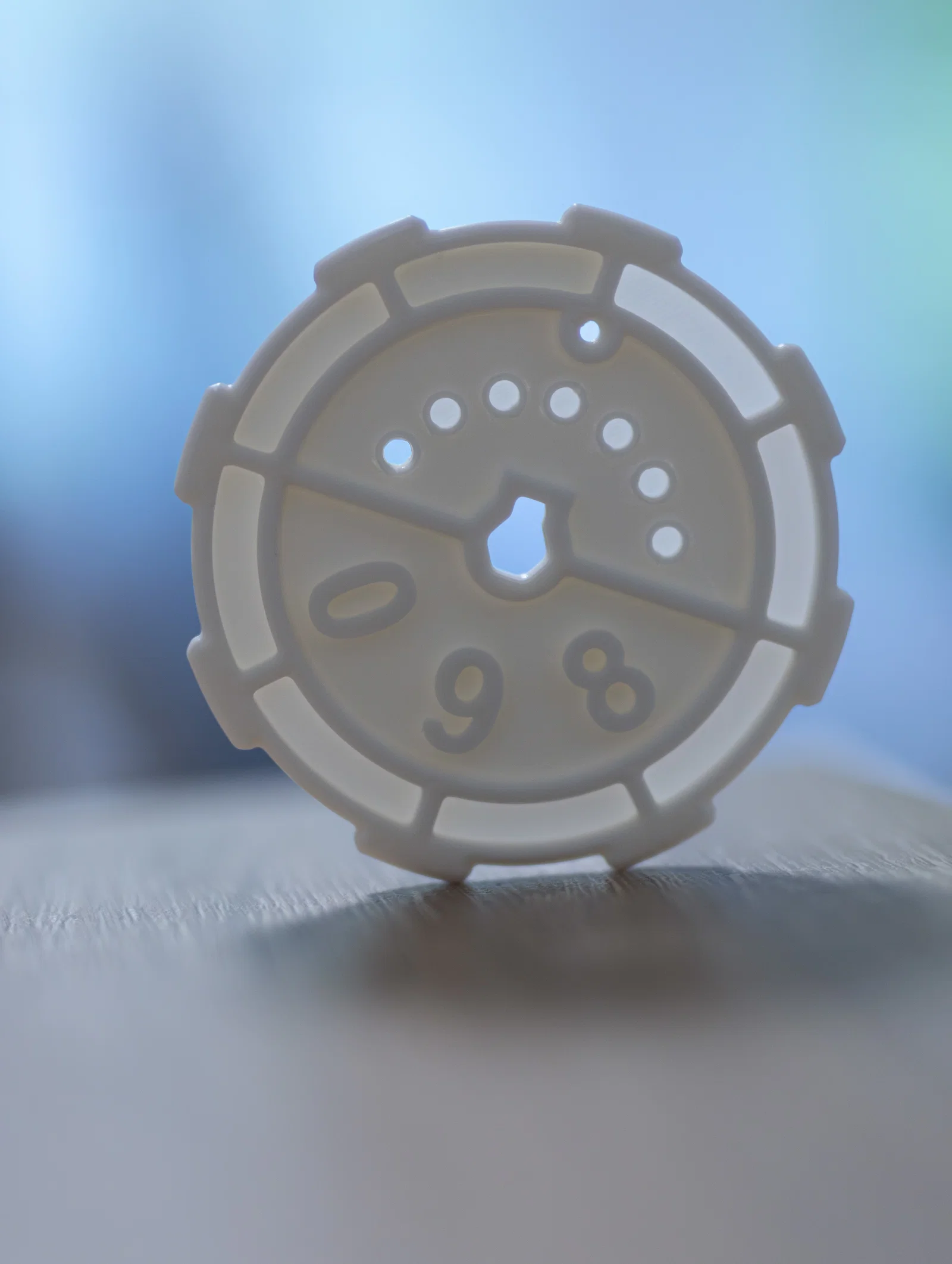

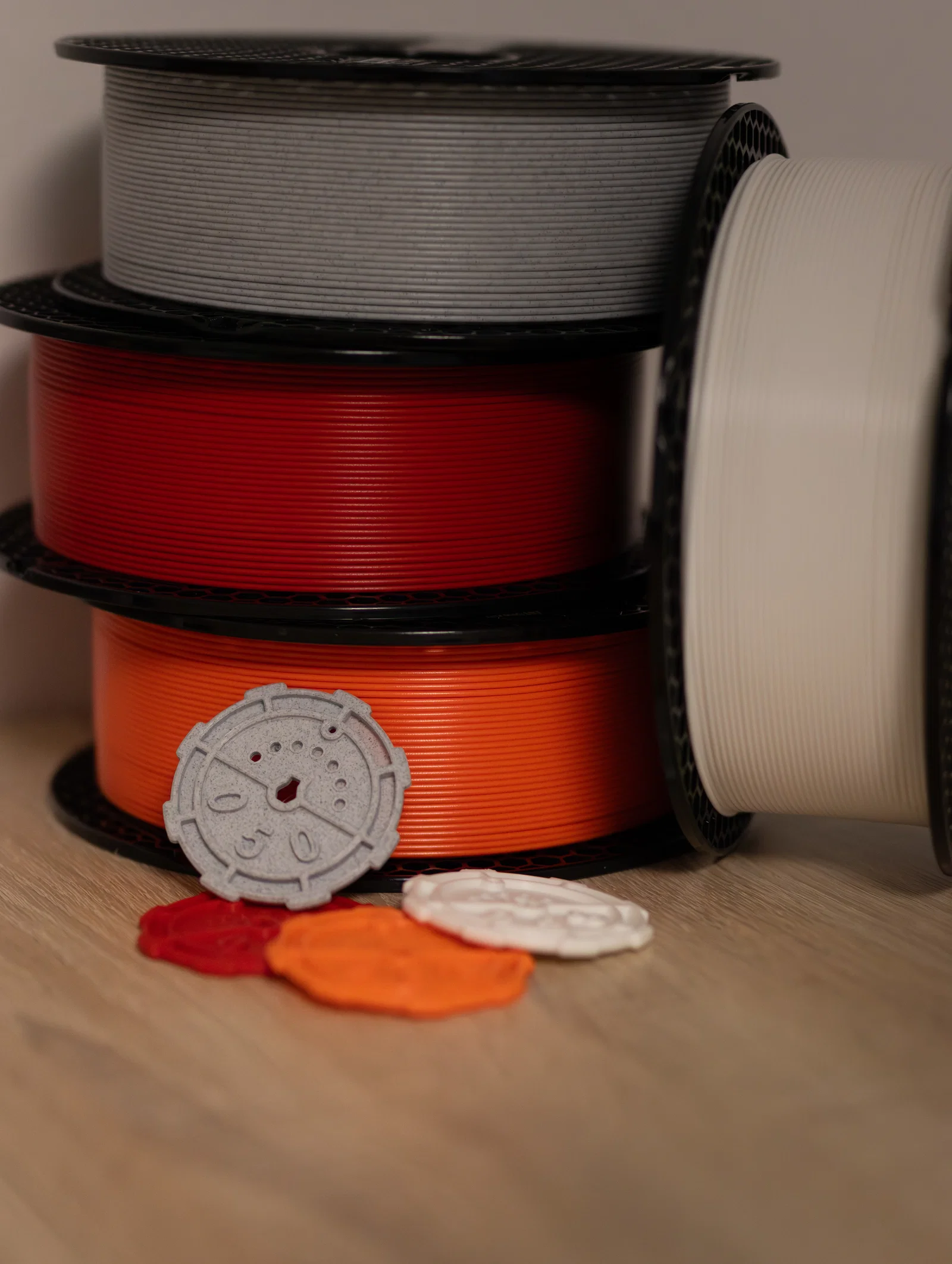

Số 3 chữ số để đối chiếu filament theo danh sách. Đây là phần duy nhất cần tuỳ chỉnh trong thiết kế này. Tuy nhiên làm trong Fusion360 rất dễ. Mình sẽ tạo sẵn từ 001 đến 100 ban đầu và upload lên đây. Nếu cần thêm thì mình cũng có thể tạo tiếp. Hiện mình mới tới 098 và chắc sớm sẽ làm số lớn hơn rồi upload tiếp:

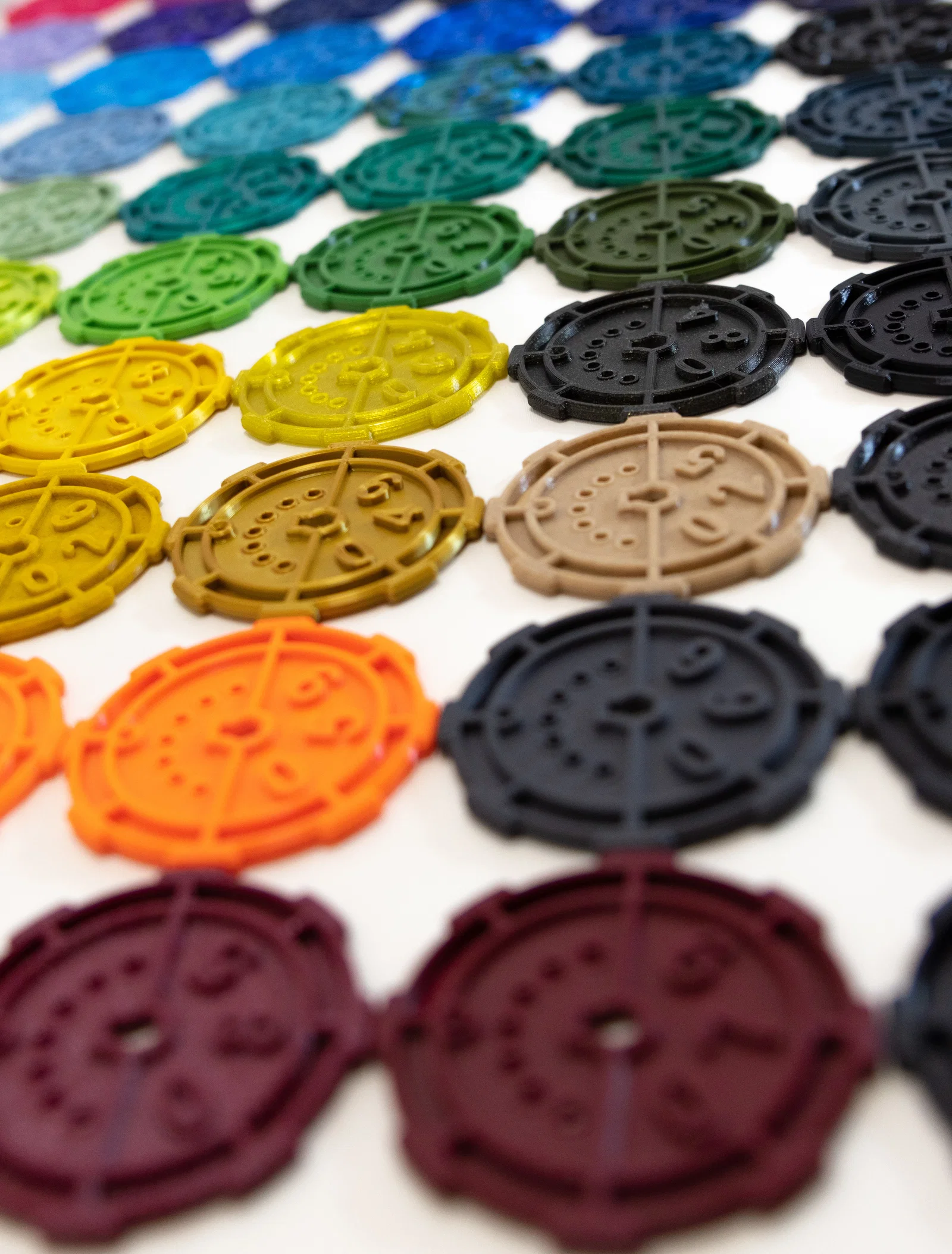

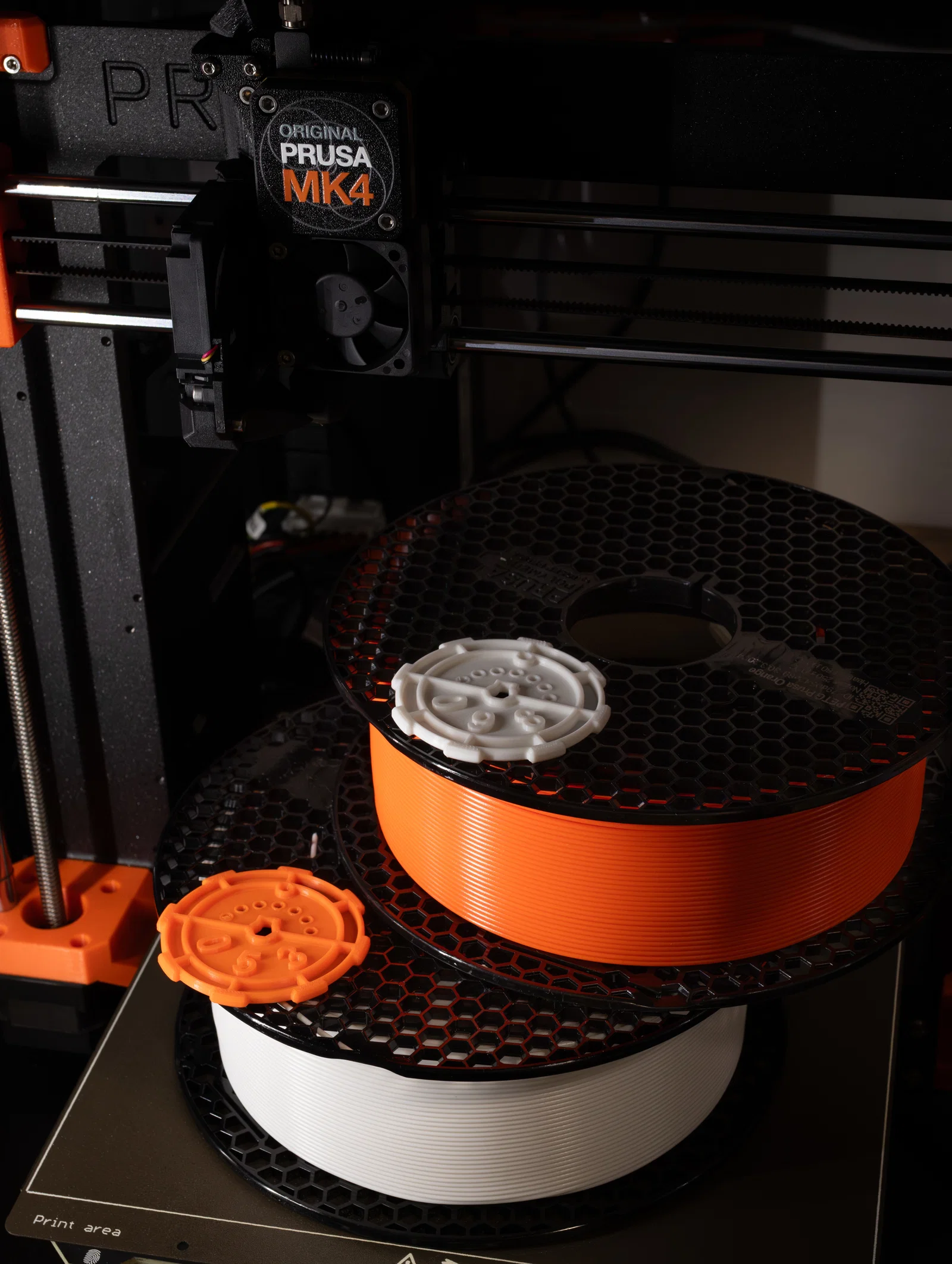

7 lỗ để tạo “mã” riêng theo từng loại vật liệu. Sau khi in, các lỗ này được “đậy” bởi first layer dày 0.2mm và có thể bấm xuyên rất dễ bằng lục giác (allen key) — thứ mà ai có máy in 3D cũng thường có. Dĩ nhiên bạn cũng có thể dùng bất kỳ vật nhọn nào để chọc xuyên lỗ. Với 7 lỗ này bạn có thể tạo rất nhiều tổ hợp cho các vật liệu khác nhau. Ví dụ, mình luôn dùng lỗ đầu tiên cho PLA:

8 bề mặt cho bài test độ trong, mỗi bề mặt dày hơn bề mặt trước 0.2 mm. Bề mặt đầu bắt đầu 0.2mm và bề mặt cuối là 1.6mm:

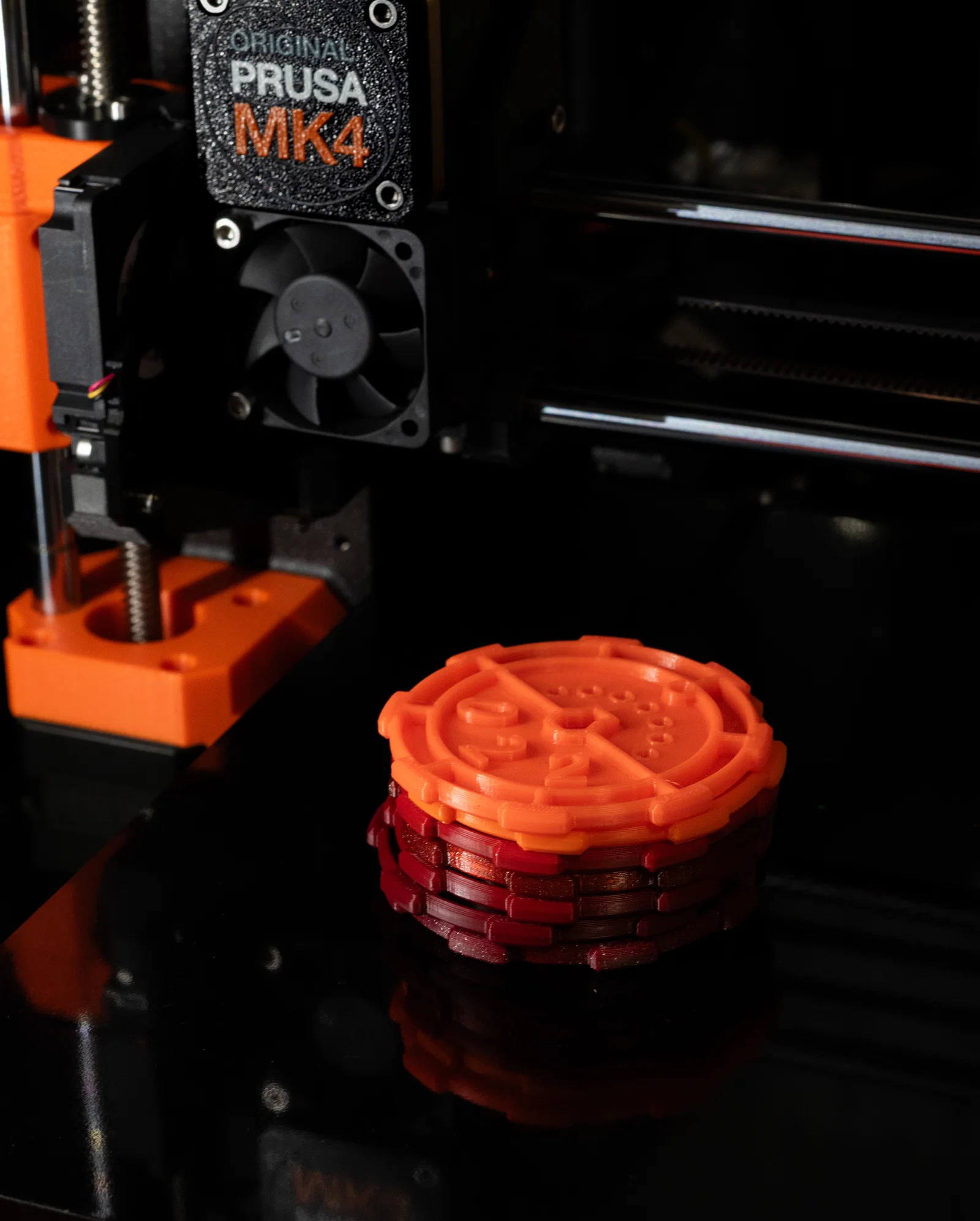

Coin phải xếp chồng được, nên mọi chi tiết đều cùng một chiều cao:

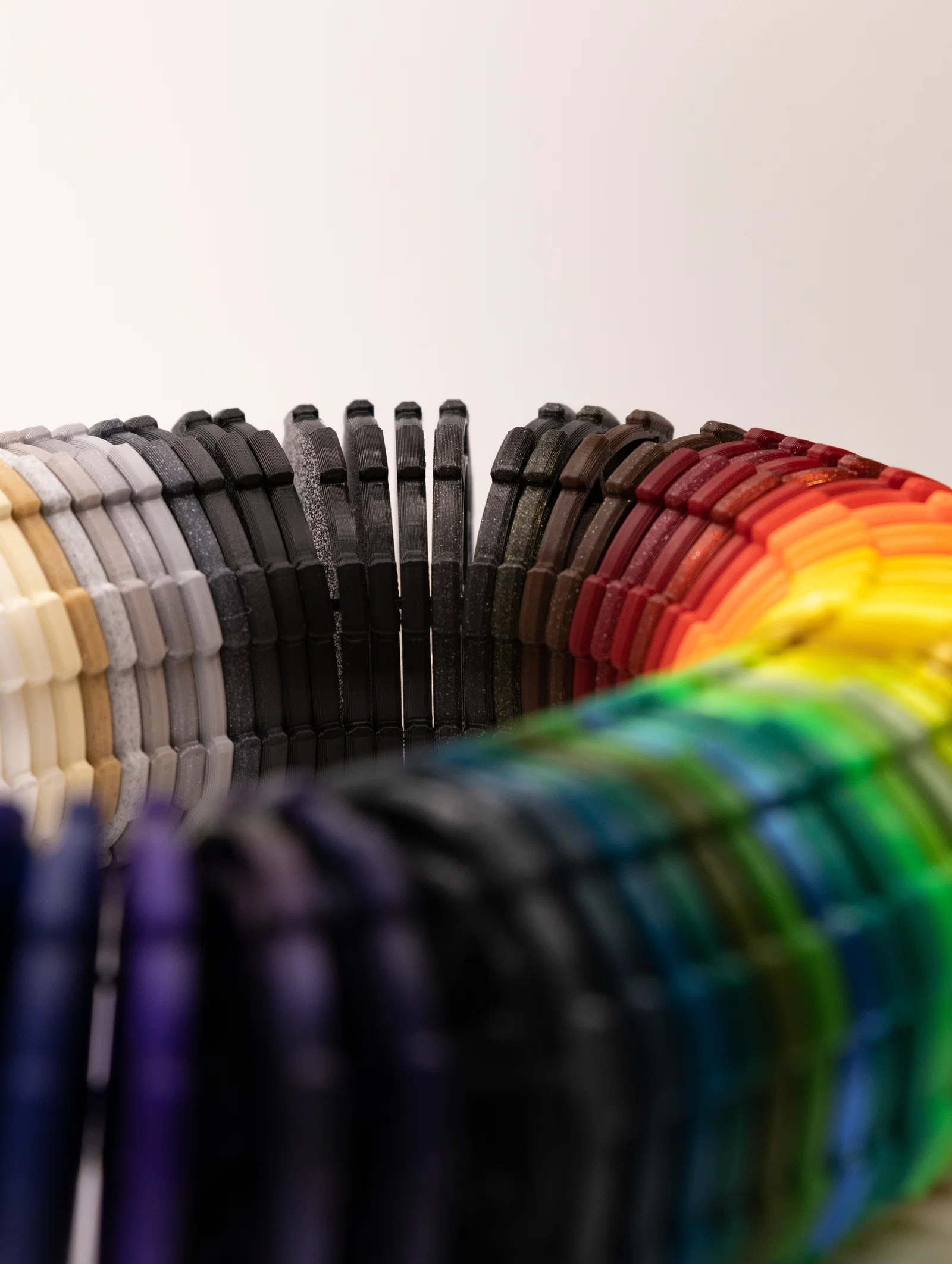

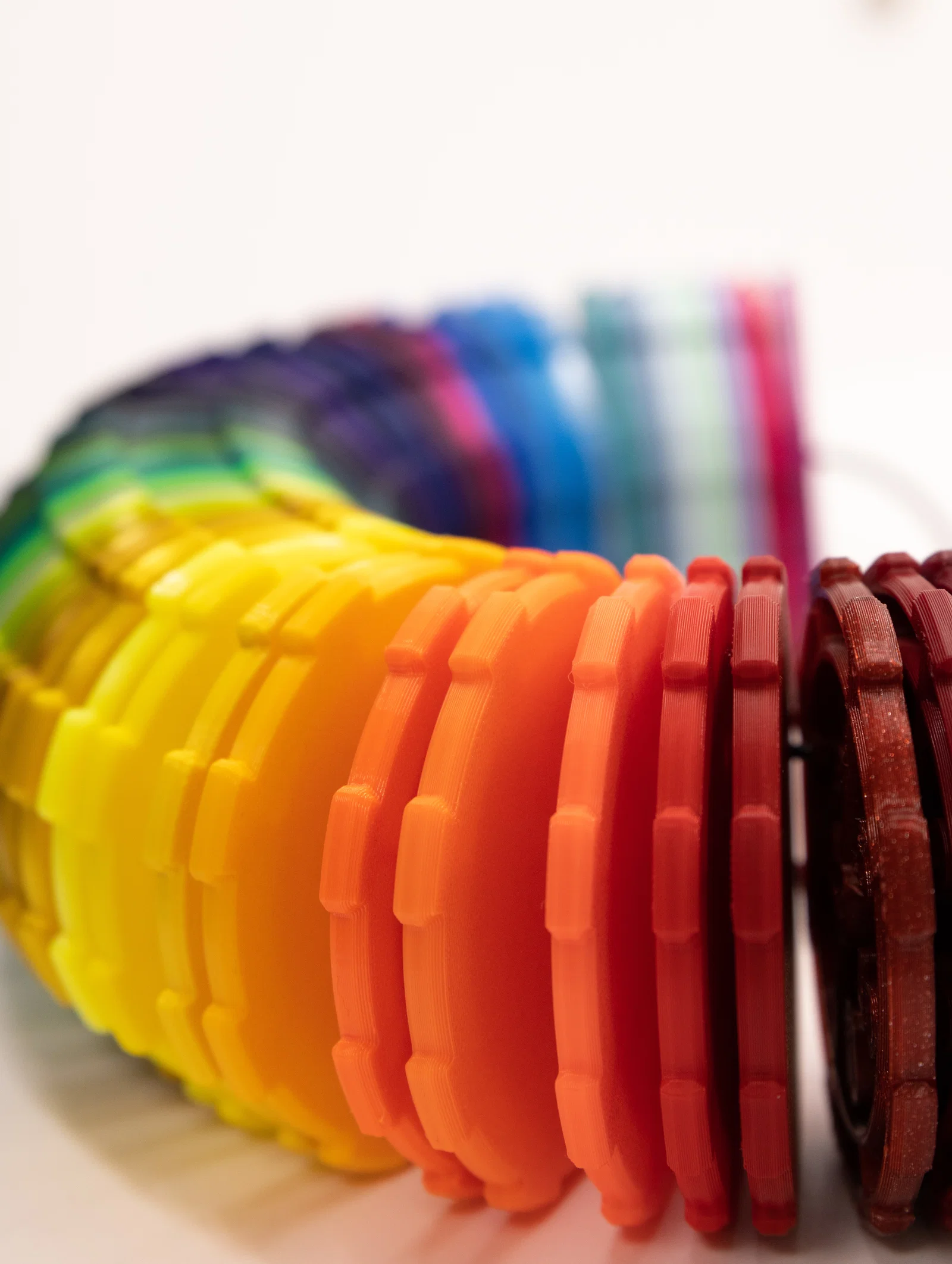

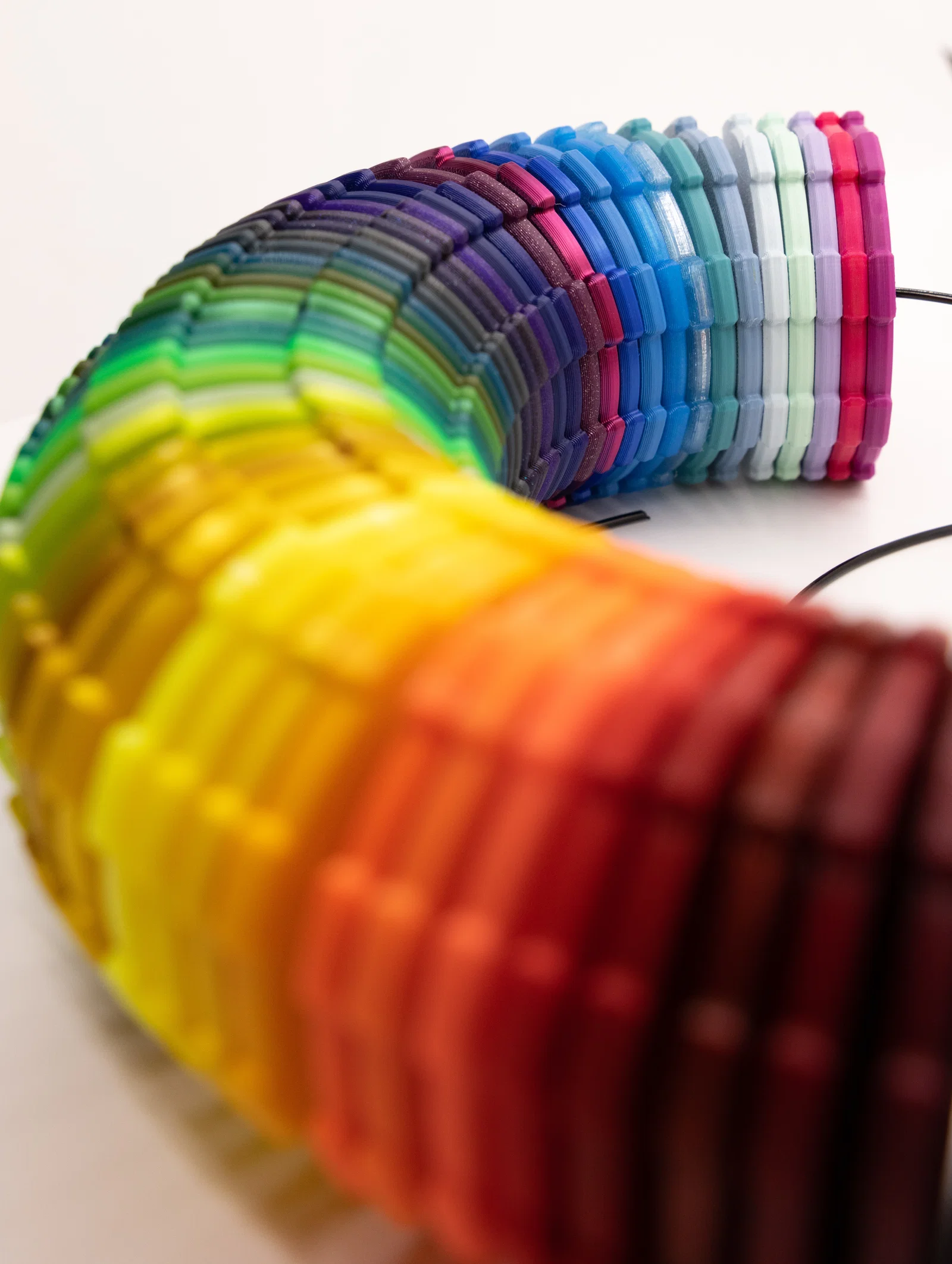

Một lỗ để xỏ coin vào dây, ví dụ xâu bằng sợi filament. Lỗ có đường kính 2.1 mm và một đoạn như TPU sẽ rất hợp để làm thành một vòng treo kèm nhiều coin:

Một hốc lõm chính giữa được canh thẳng chuẩn, để sau này có thể đặt coin lên stand nếu cần. Mình hiện chưa dùng tới hốc này:

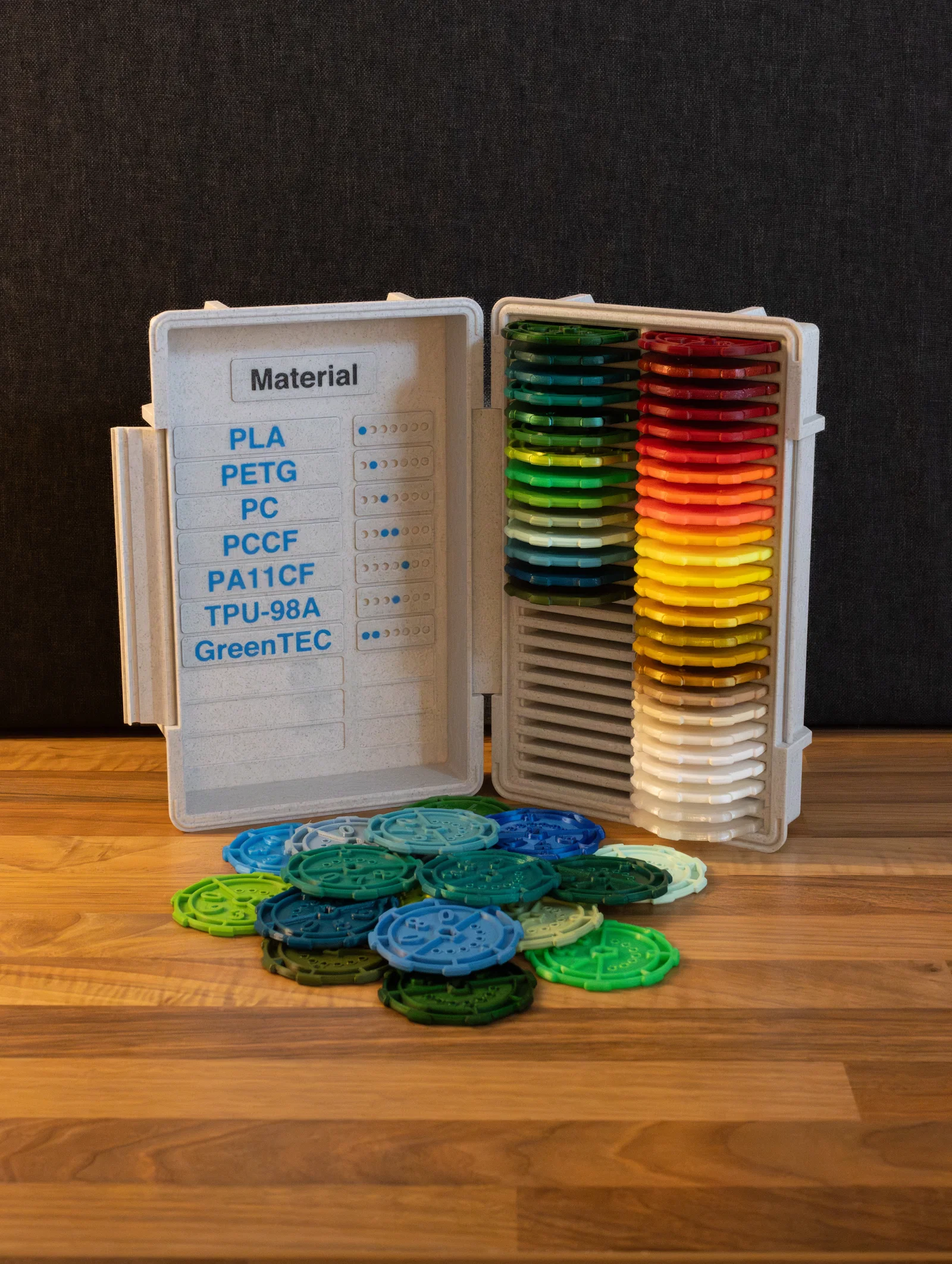

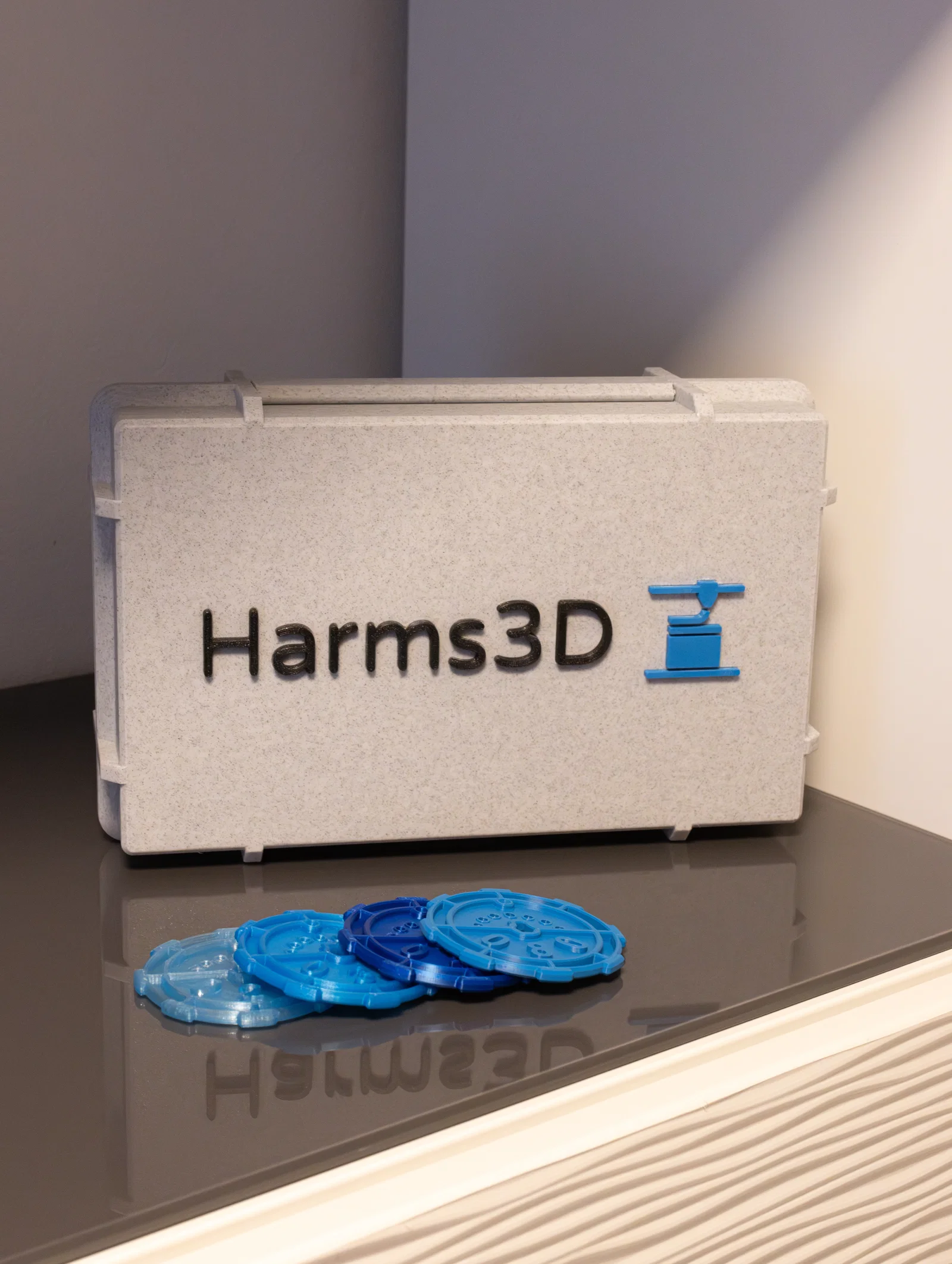

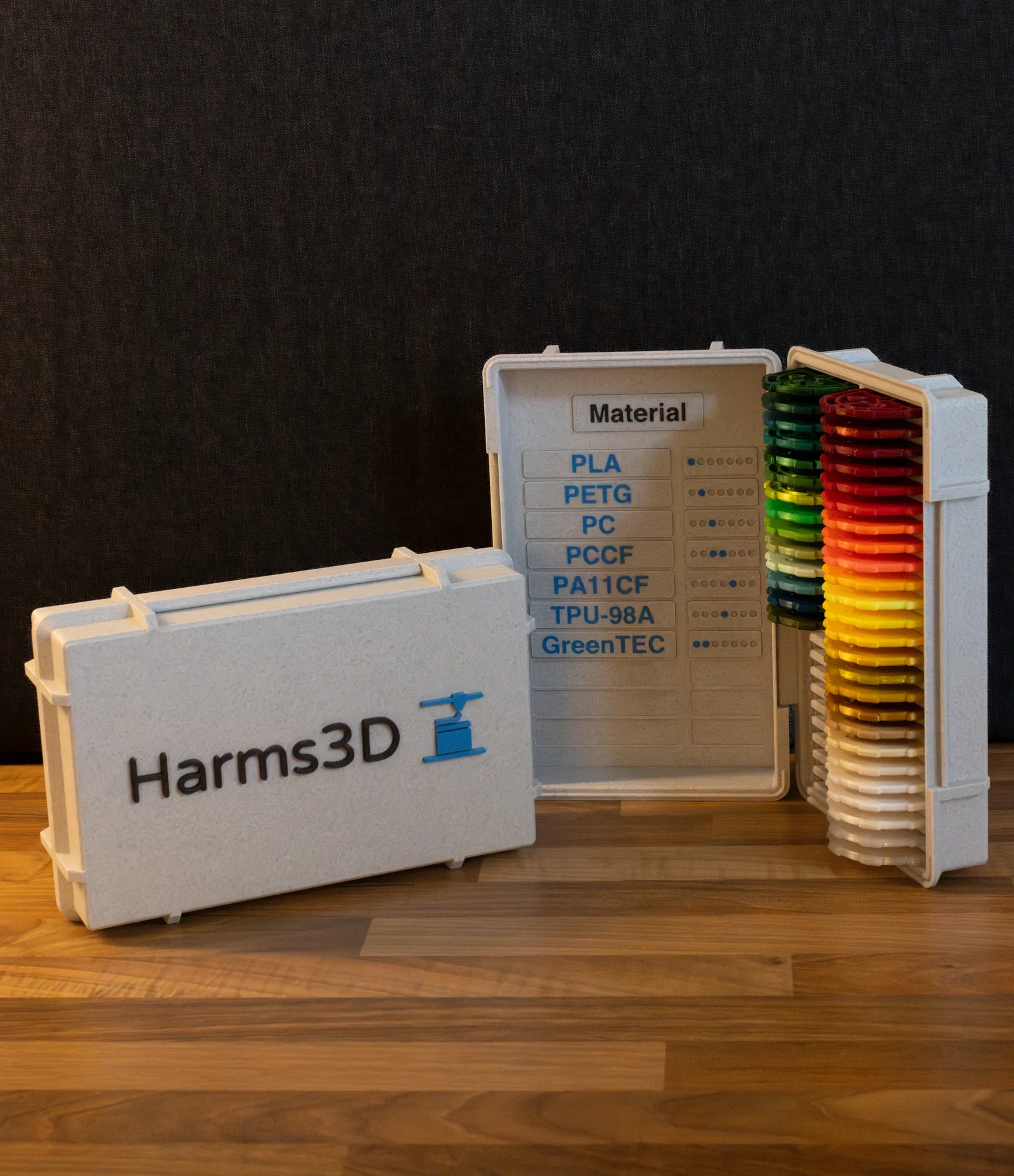

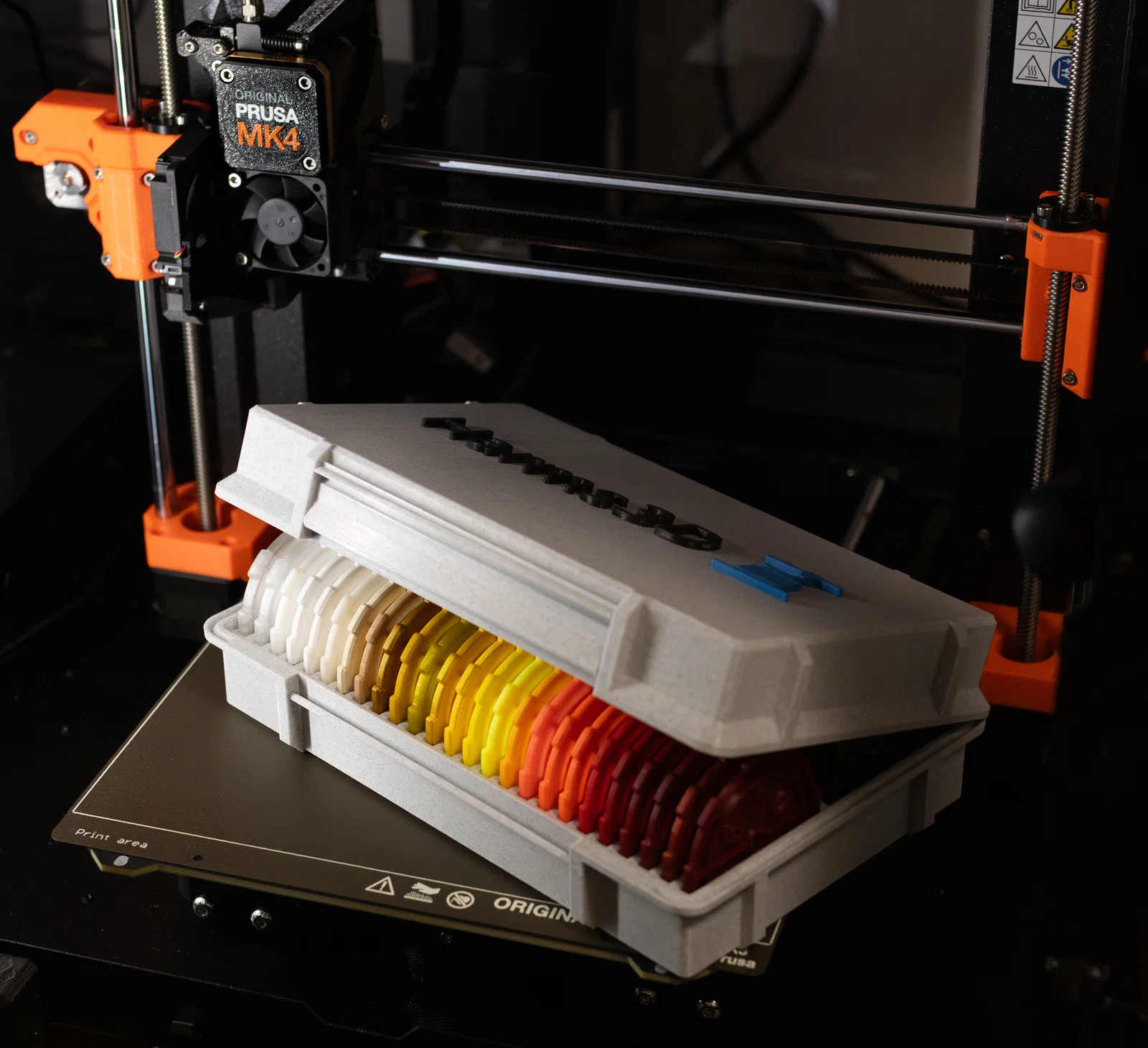

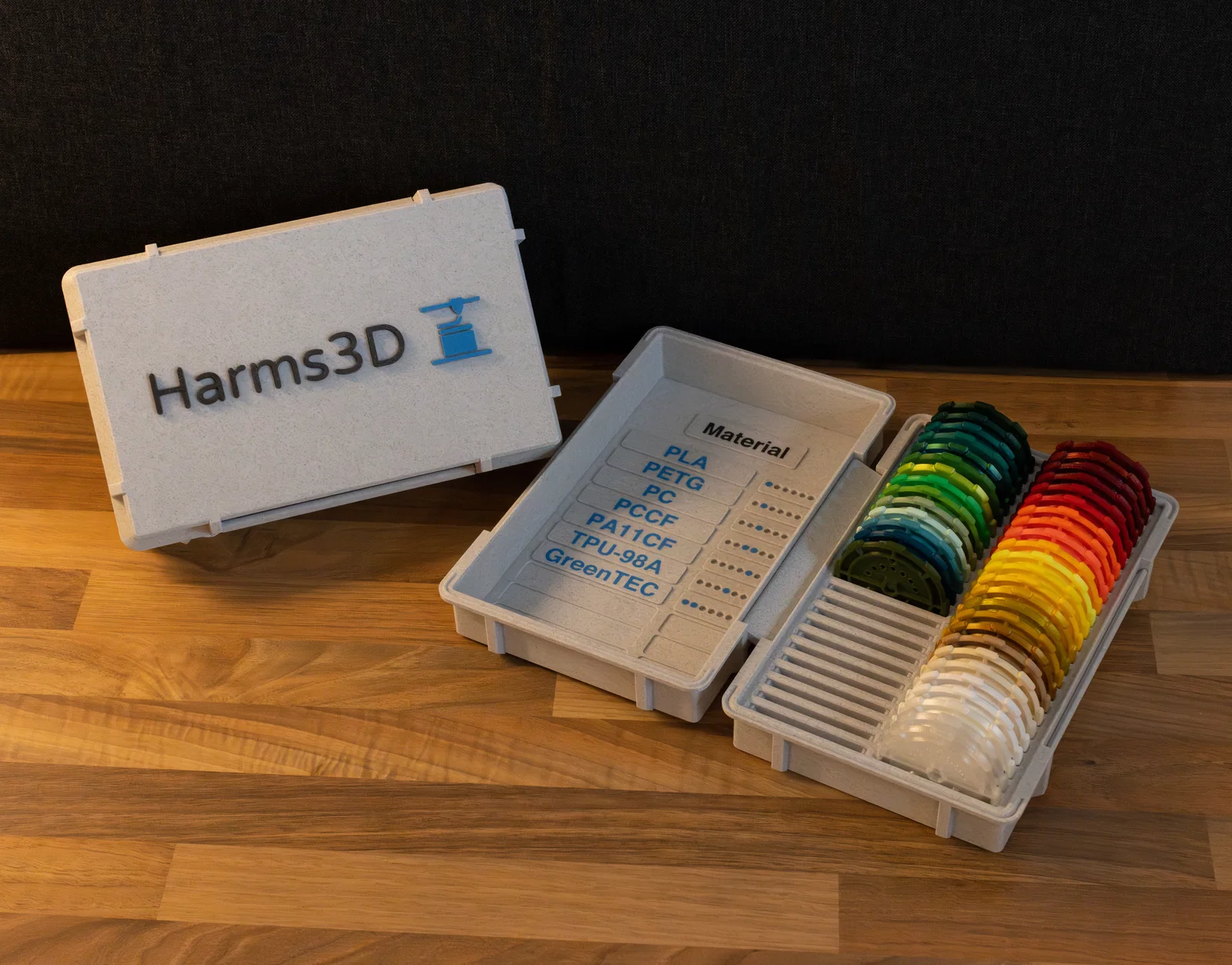

Hộp lưu trữ cho Coin

Mình tìm được một cái hộp trên printables.com có thể tuỳ chỉnh theo tham số (parametric).
Mình đã chỉnh lại cho vừa 50 coin. Bạn xem ở đây:

Hướng dẫn in

Layer height 0.2mm và 5 lớp solid phía trên + 5 lớp solid phía dưới. Tránh tạo infill pattern, vì với filament rất trong thì các pattern này vẫn có thể bị nhìn thấy.

Không cần support.
