Anten Yagi 10dB EU (và US) LoRa/Meshtastic/ISM PE5I

CẬP NHẬT: Đã thêm ngàm gắn cột.

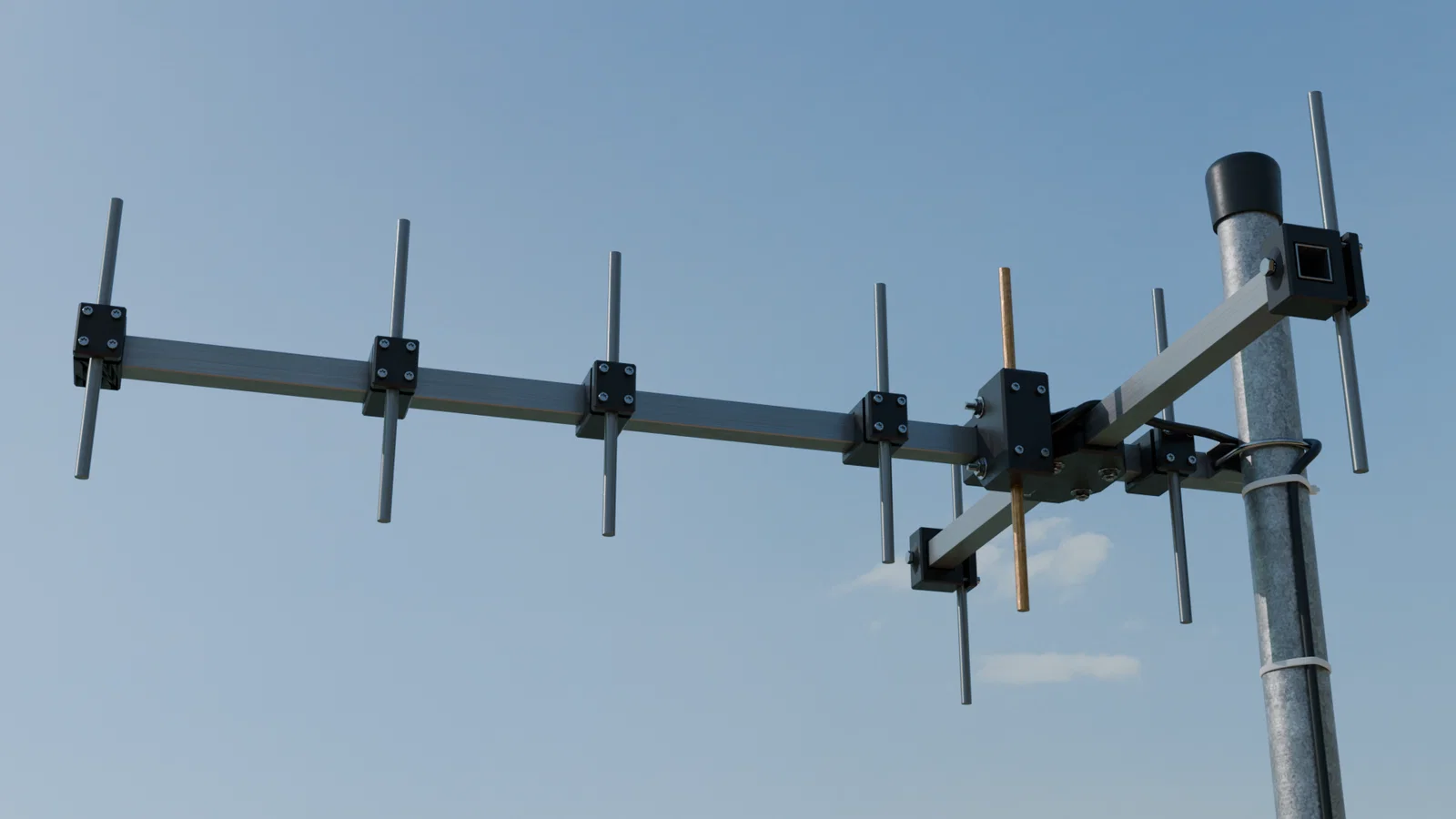

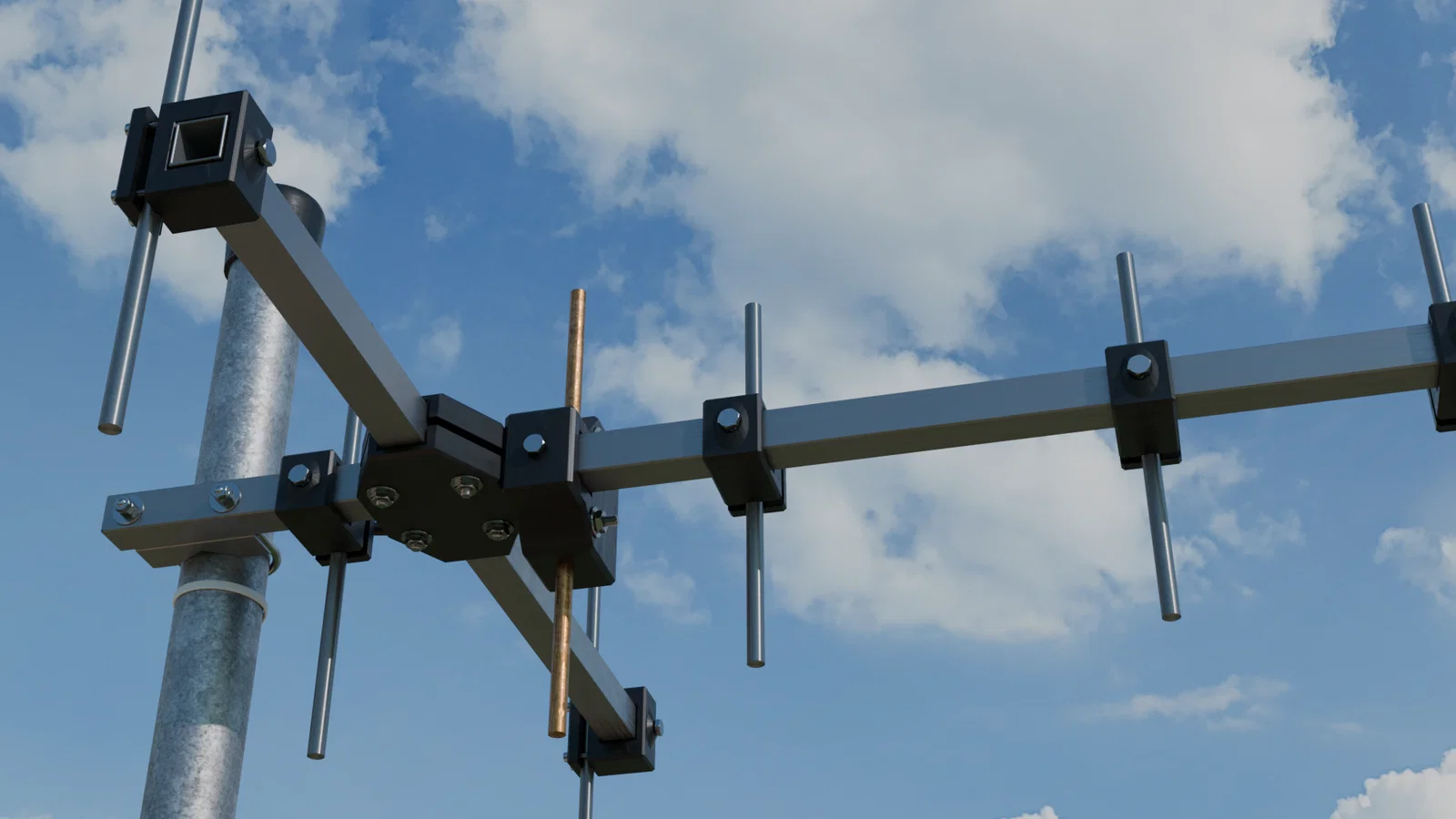

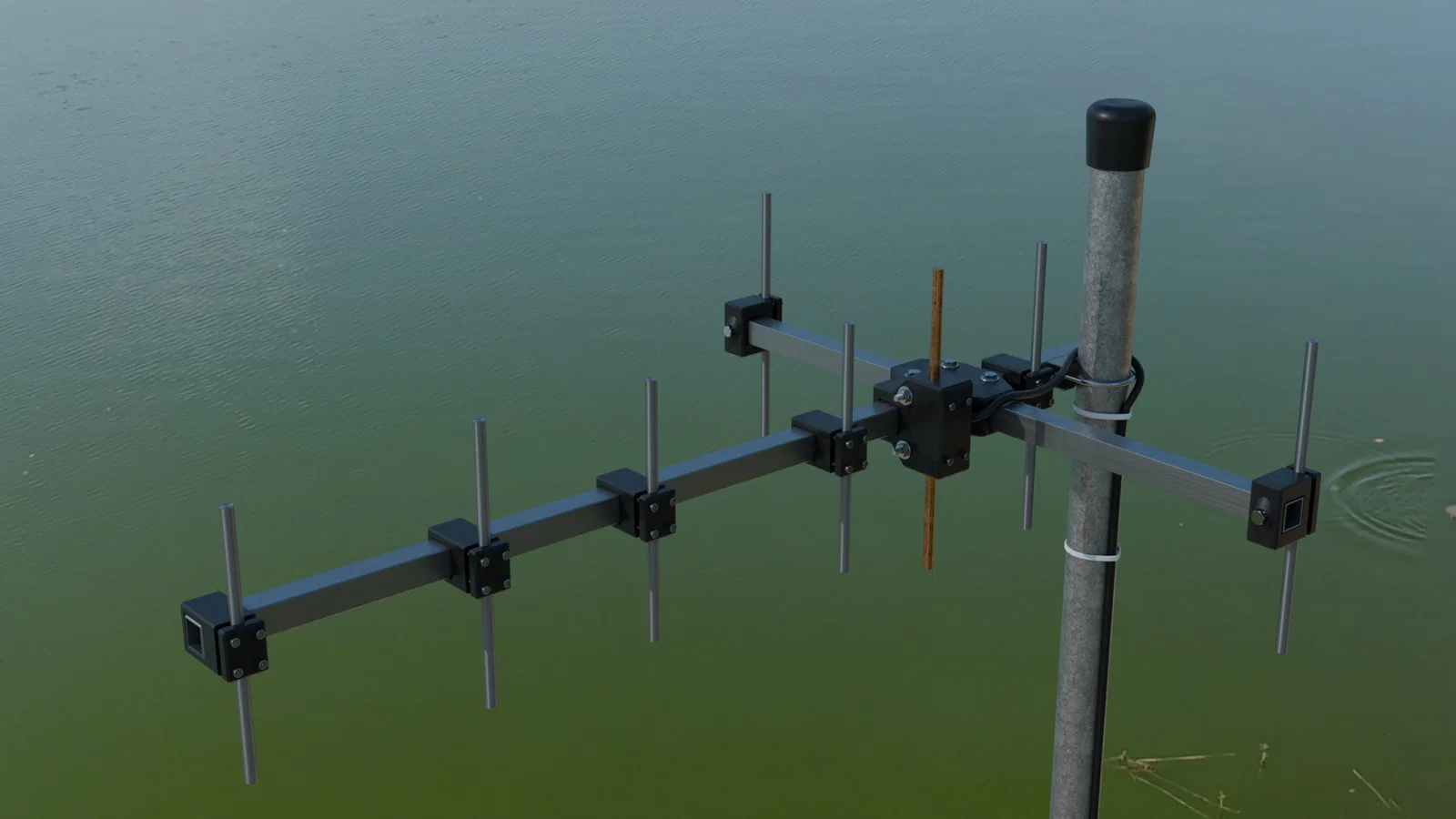

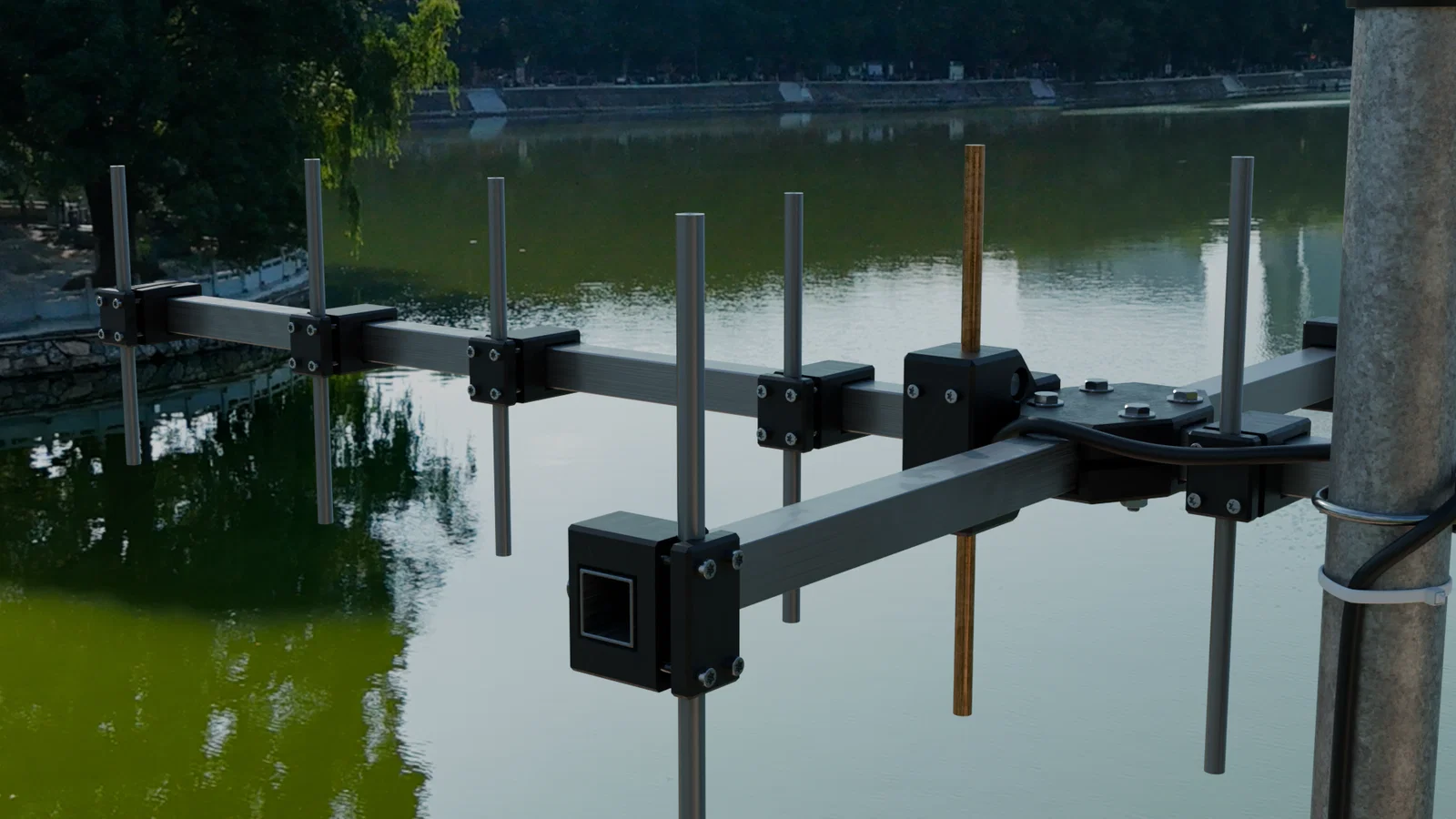

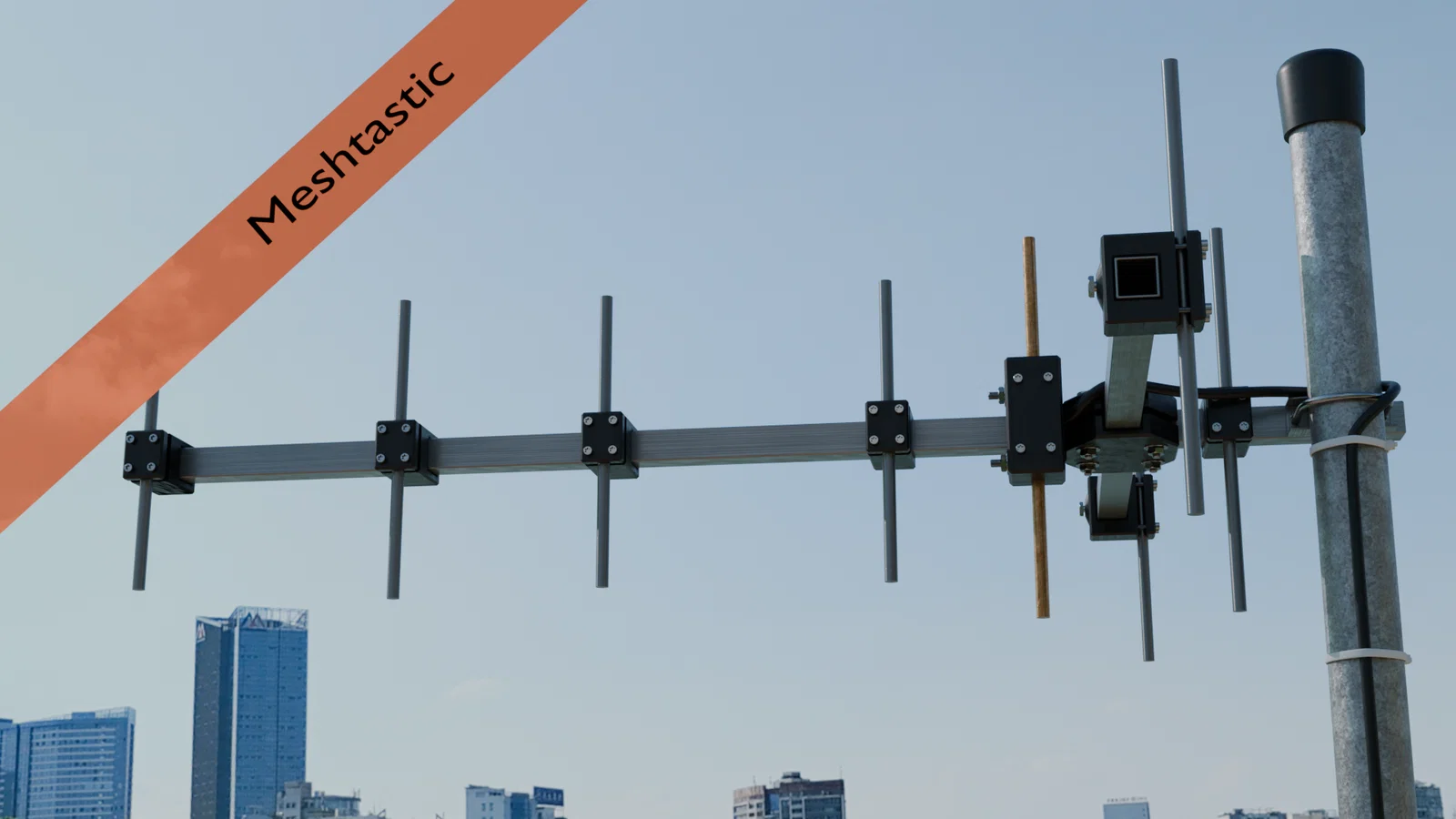

PE5I Meshtastic Yagi!

Lý tưởng để dò hướng (direction finding) hoặc làm liên kết tầm xa.

Tính năng:

• Yagi gọn cho 869.525 MHz.
• Gain 10 dB

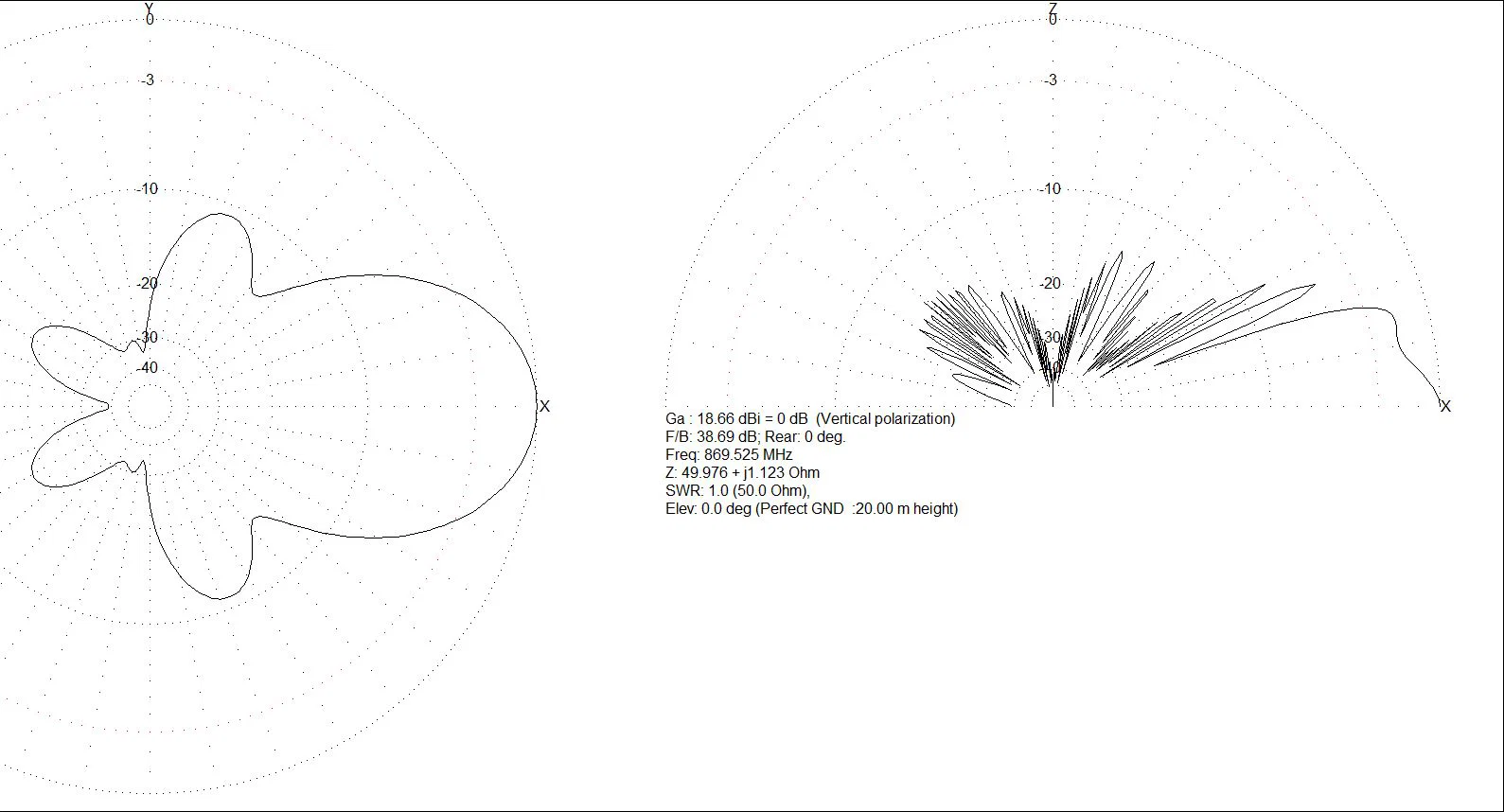

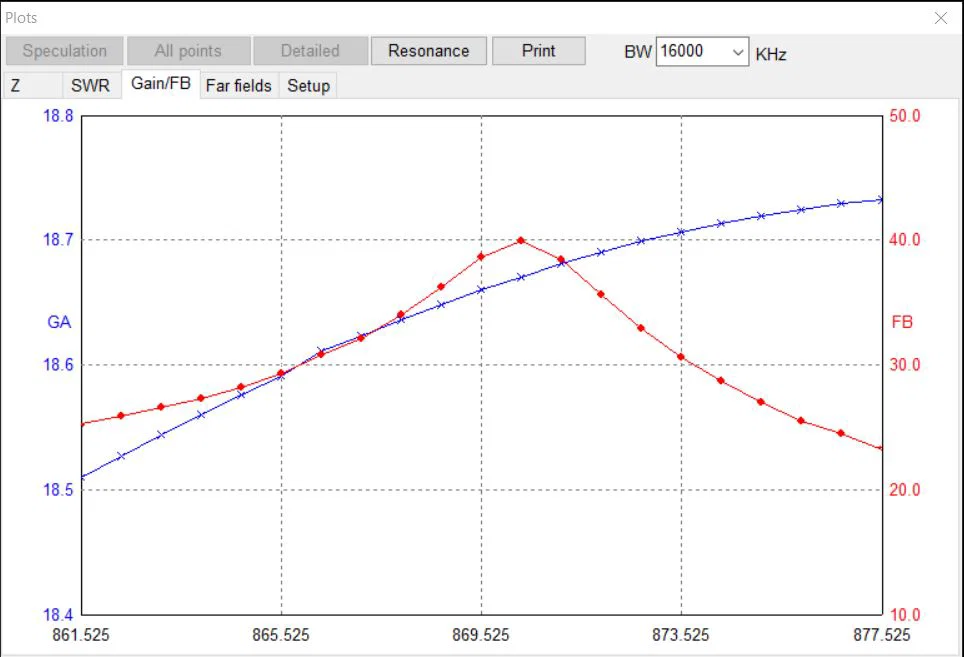

• Tỷ lệ trước/sau (front/back ratio) 38.69 dB
• Dài chỉ 60 cm
• Dễ mang theo
• Cực kỳ dễ lắp/tháo
• Gắn được cả ngang và dọc
• Các phần tử có thể dịch chuyển. (Dù vậy, không khuyến nghị trừ khi bạn biết rõ mình đang làm gì)
• Ngàm gắn cột cho cột đường kính từ 24mm đến 87mm

Vật tư để làm:

• 7x insert M4 + 7x bu lông M4
• 32x insert M3 + 32x bu lông M3
• 6 bu lông M4, ê-cu và long đền
• Ống nhôm vuông 15mm
• Dây hoặc ống nhôm 6 mm

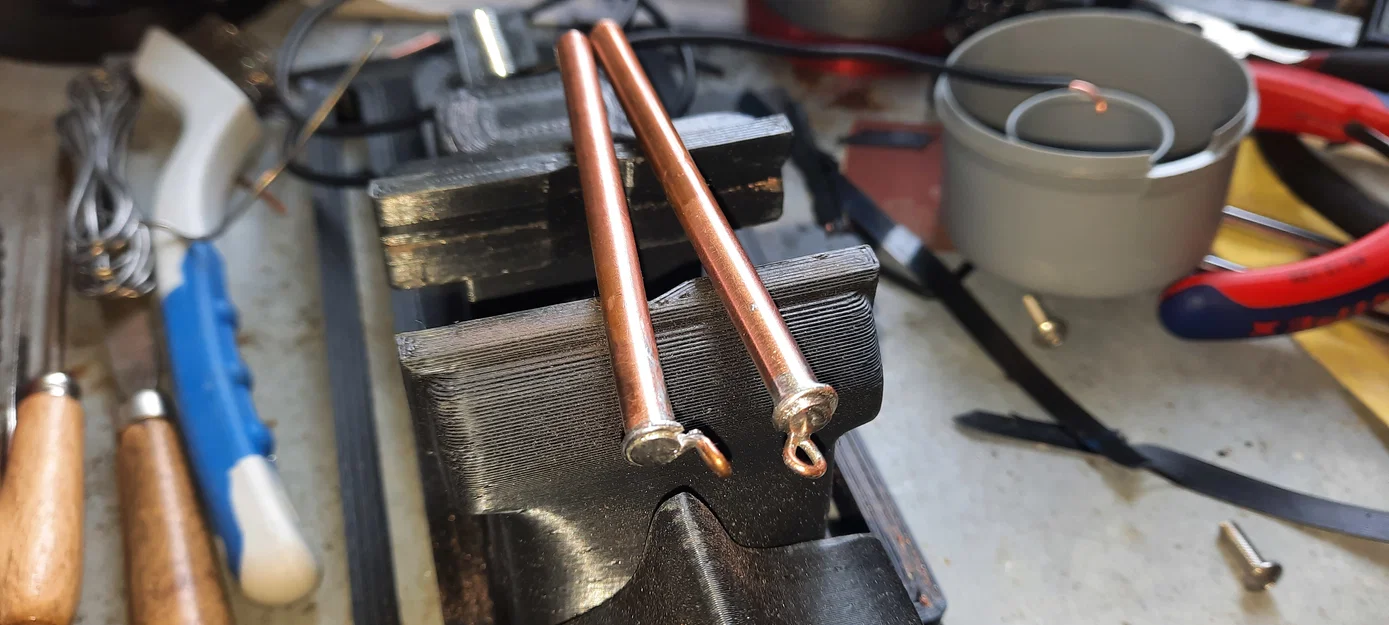

• Dây đồng vuông 16mm (hoặc ống) cho phần radiator. Để bạn có thể hàn một solder-eye vào đó. Mình ghét kiểu kẹp clamp-fittings.
• Dây chữ U + pát + 2 ê-cu và long đền (cho phần ngàm). Hoặc bạn thích gắn kiểu nào cũng được.

Yêu cầu khi in:

• Filament in. Theo mình thì dùng gì cũng được trừ PLA và TPE/TPU. Nhớ chọn loại chịu nước và UV nếu bạn tính gắn ngoài trời dưới nắng
• Không cần support

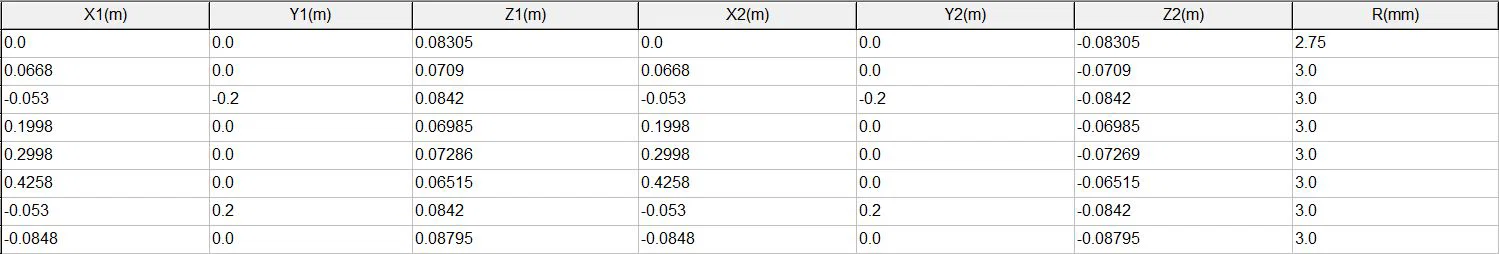

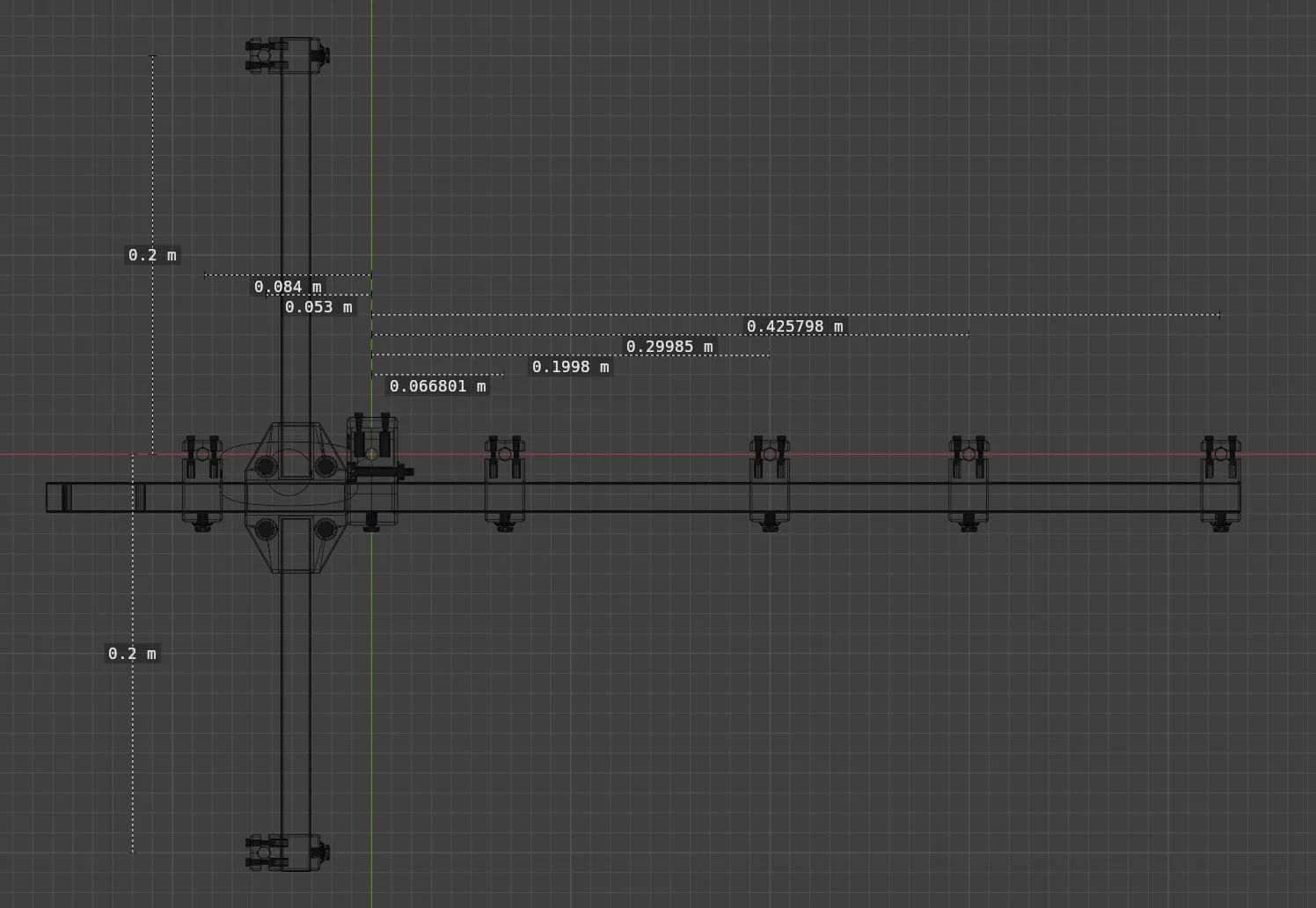

Bám CHÍNH XÁC theo kích thước! Xem hình.

Chúc bạn in vui vẻ! ________________________________________________________________________________

Ghi chú:

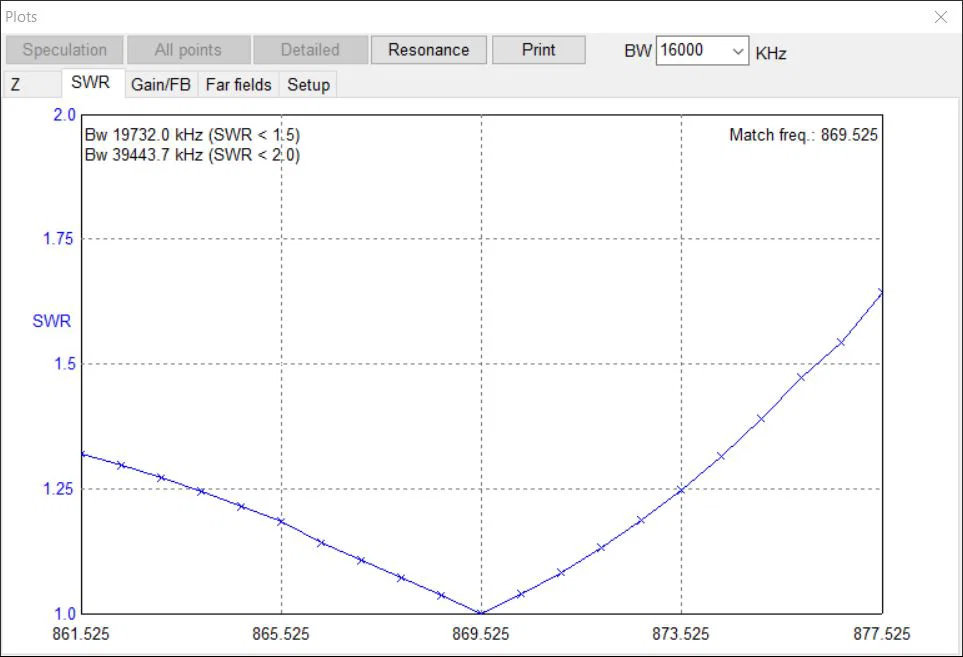

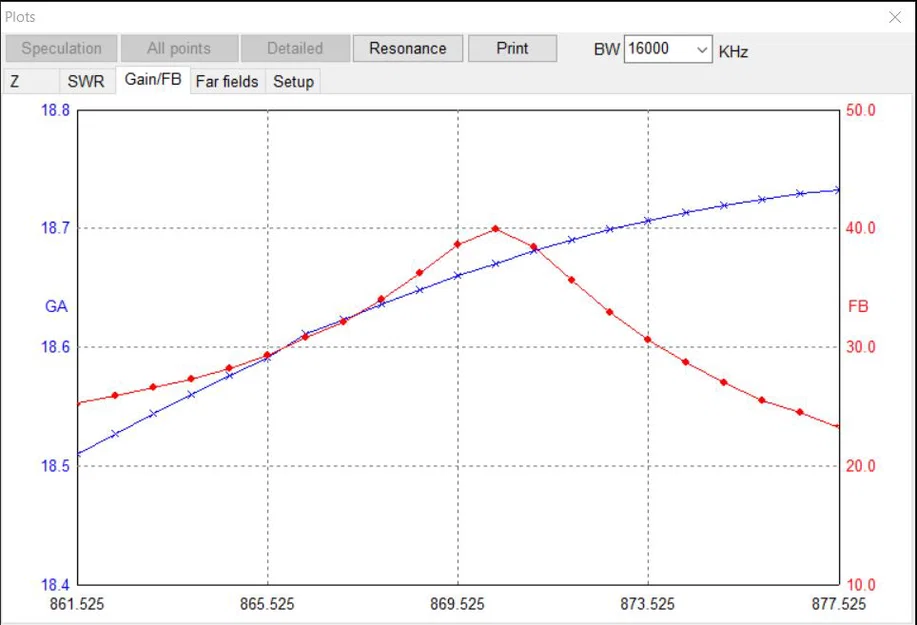

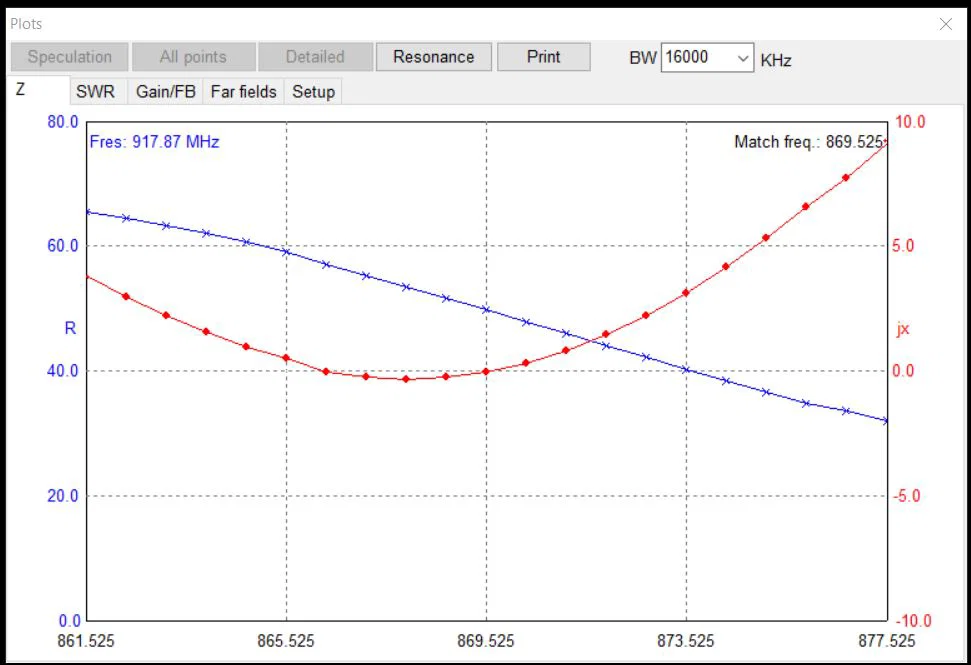

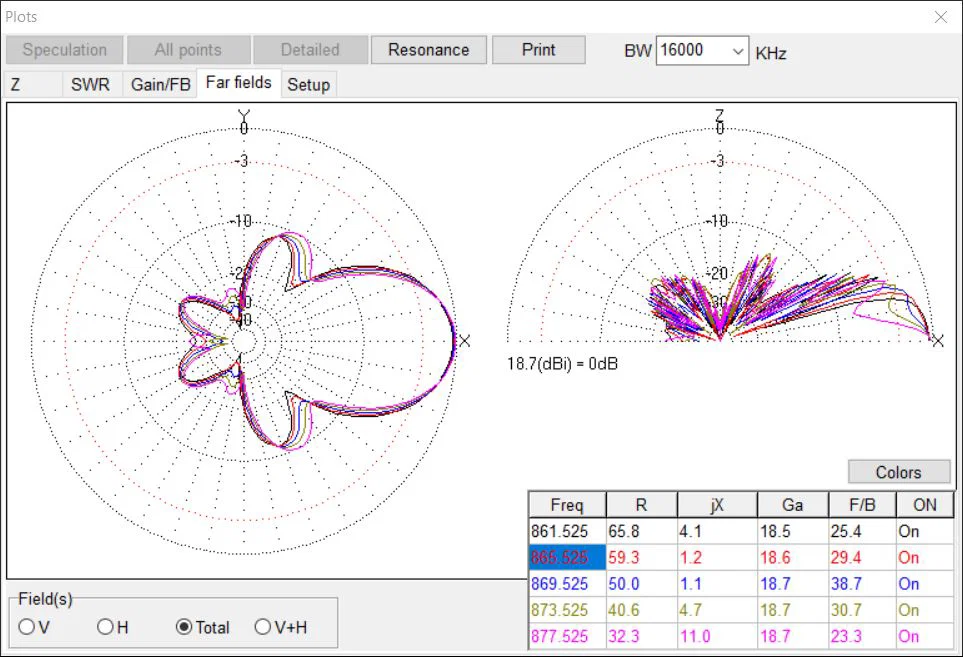

• Antenna này được thiết kế bằng MMANA-GAL, test với NanoVNA và các chi tiết in được dựng trong Blender.
• Nếu mình có làm sai chỗ nào, hoặc bạn thấy có điểm nào làm tốt hơn, hoặc bạn có câu hỏi, cứ nhắn mình nha!

Nhớ ghé trang này thường xuyên để xem cập nhật trong vài tháng tới.

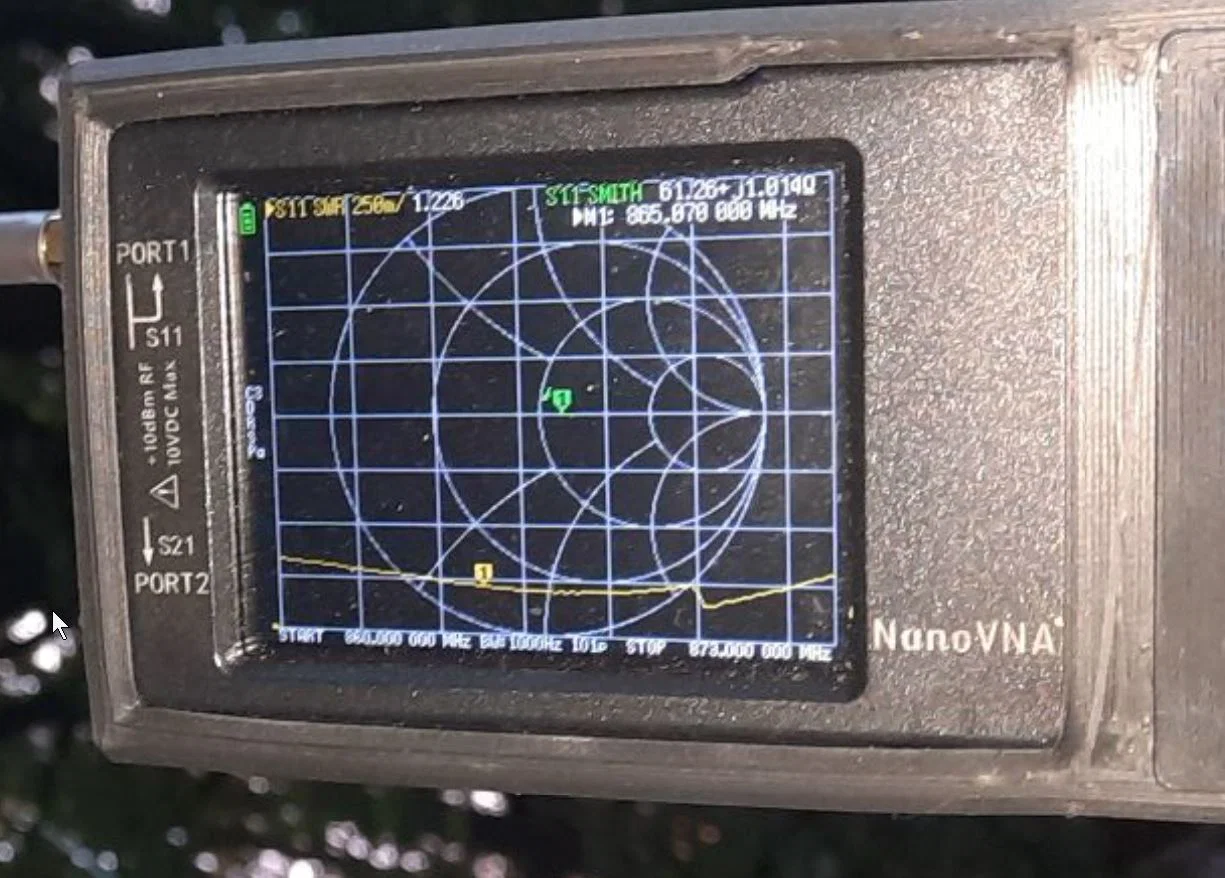

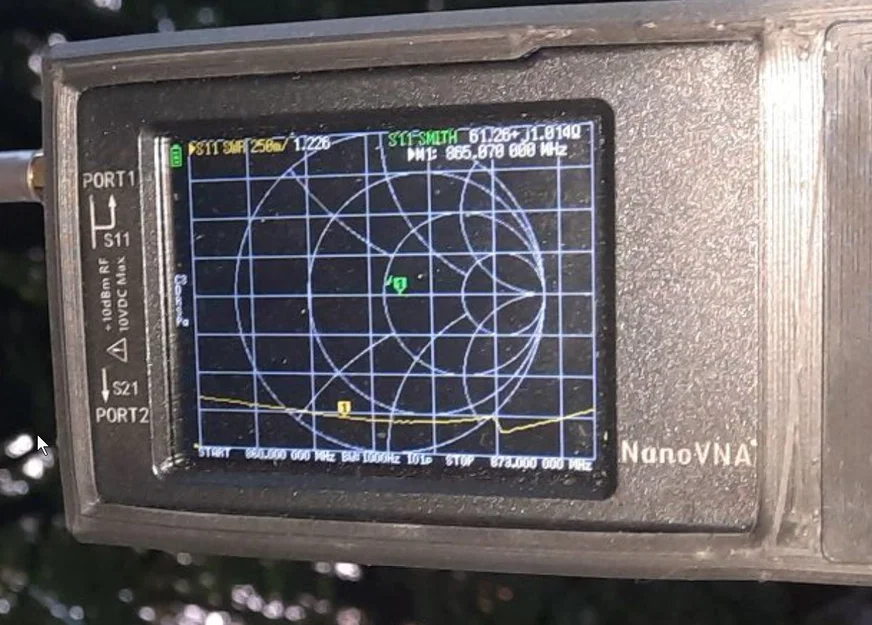

Đo đạc thực tế:

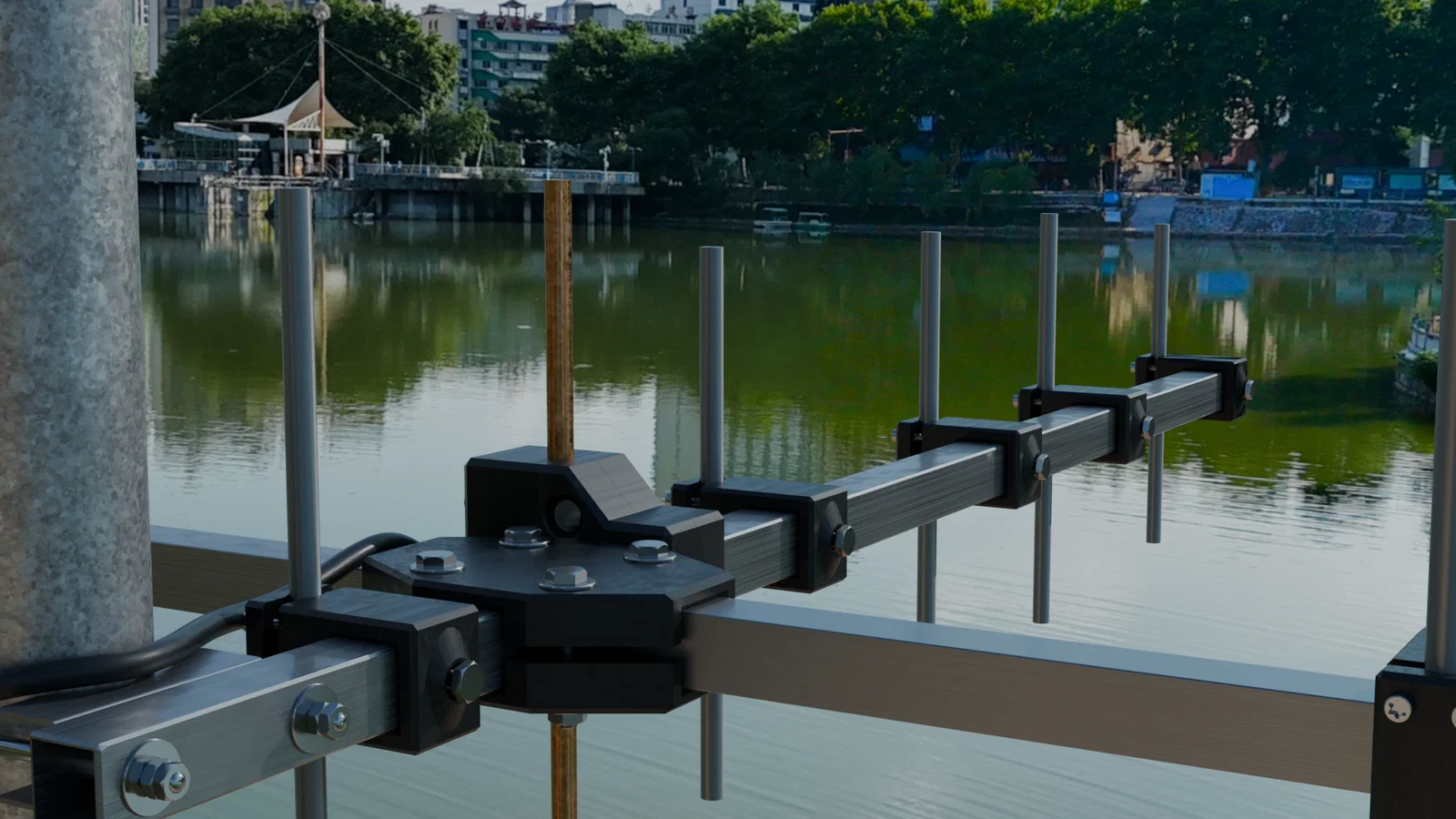

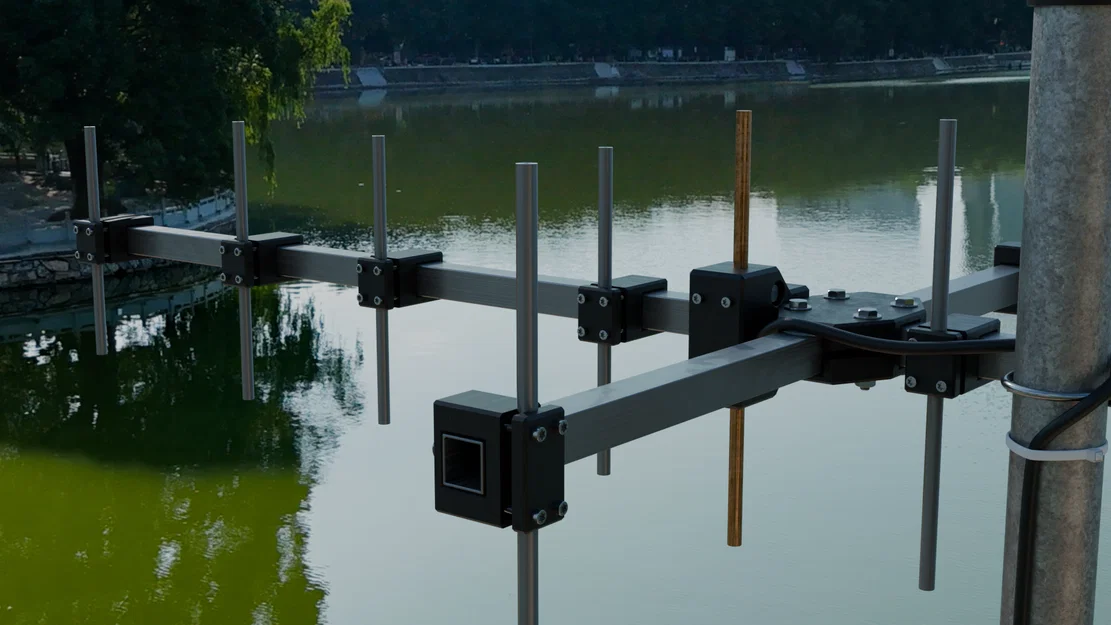

Đây là video test-setup ngoài ban công

__________________________________________________________________________________

US model: CHƯA TEST!!!

Mình đã resize toàn bộ. Nhưng mình không có nhu cầu dùng nó. Với lại ở EU thì phát (transmit) trong băng 915 MHz thậm chí còn là bất hợp pháp. Mình sẽ không dựng một bộ setup cho nó, nên không thể test được. Dù vậy, chắc vẫn ổn miễn là bạn giữ ĐÚNG CHÍNH XÁC theo các kích thước này. Bản này còn hợp để dò hướng hơn nữa… Nhưng đó là lý thuyết thôi. Không phải số đo thực tế ;)
