Tháp chuông Campanile di San Marco (St. Mark's Bell Tower) - Venice, Ý

Chào mừng tới Venezia! 🛶🇮🇹🌆🎭🚣

Welcome to Venice!

LƯU Ý: Các tượng điêu khắc là một bài đăng riêng do vấn đề license. Vui lòng .

Một trong những biểu tượng nổi tiếng nhất của Venice đã lên MiniWorld3D, với phiên bản siêu chi tiết có thể in ở kích thước lớn và full color! Đây cũng là một trong những mẫu lớn và chi tiết nhất của tụi mình.

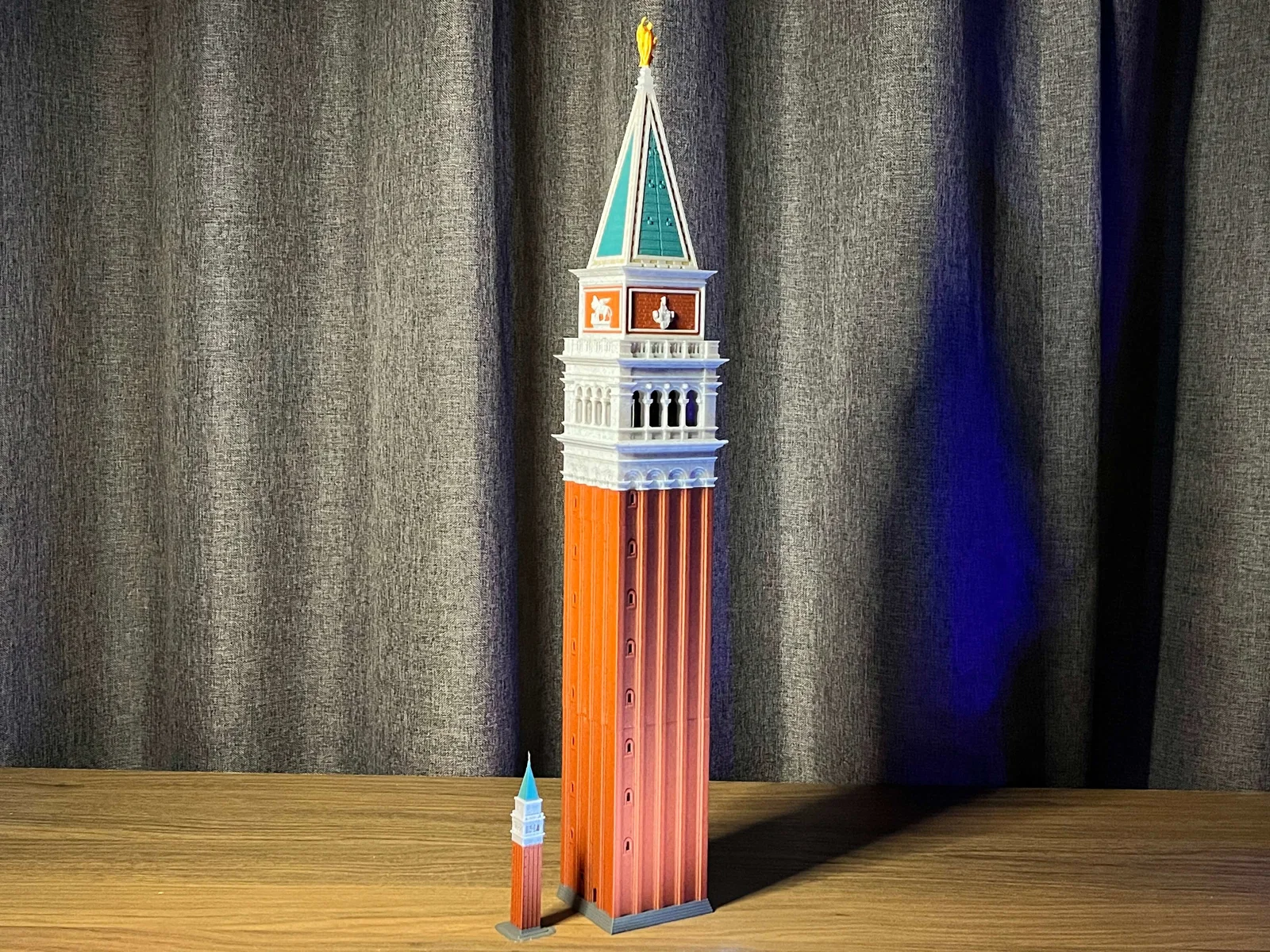

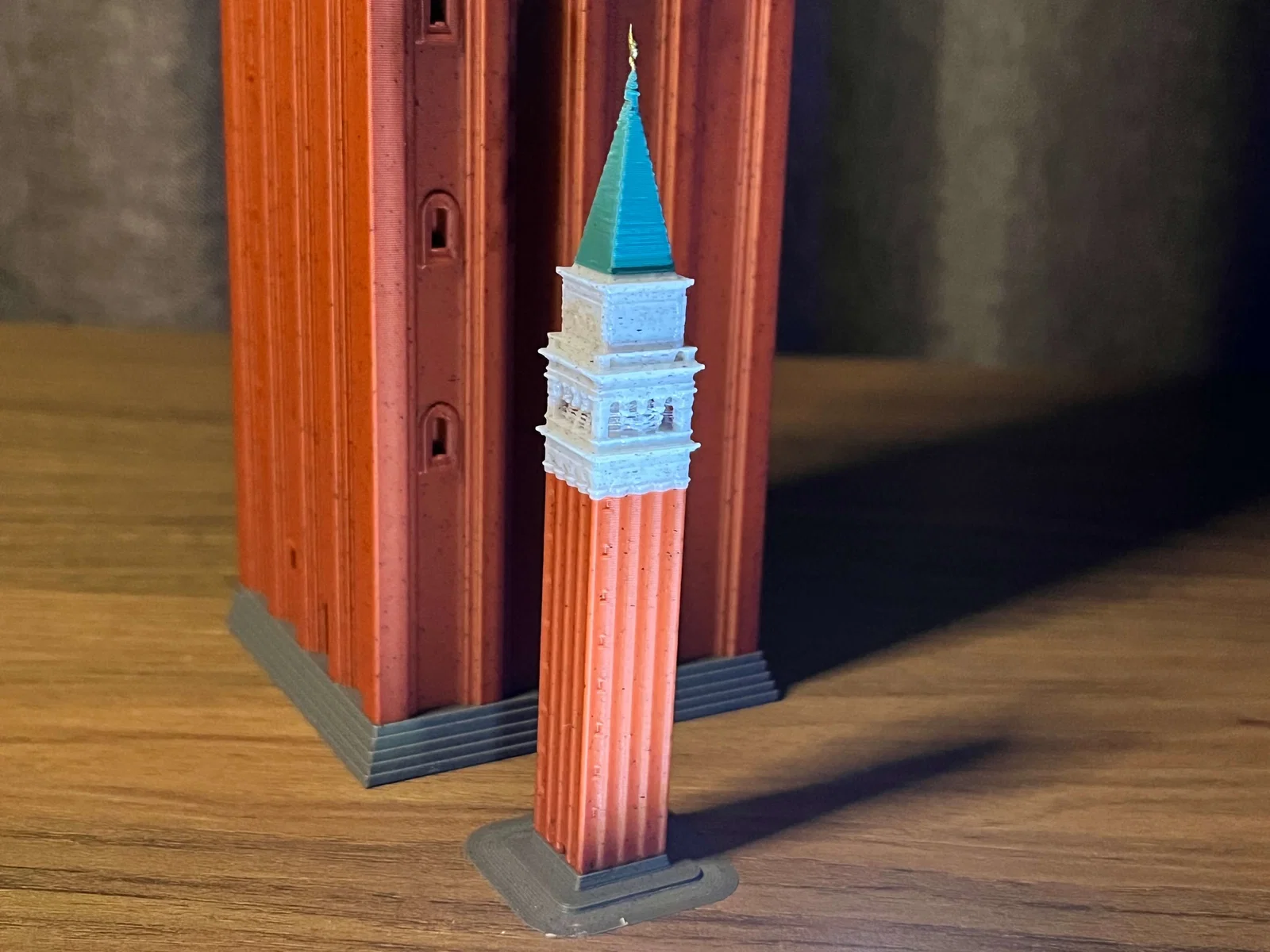

1. Bản thường, in 1 khối cho kích thước nhỏ
2. Bản nhiều phần để lắp ráp cho kích thước lớn, in màu không cần MMU/AMS
3. Bản lắp ráp MMU/AMS cho kích thước lớn

(*Nhớ đọc phần Printing Tips ở mục ngay bên dưới)

Tháp chuông St Mark (tiếng Ý: Campanile di San Marco, tiếng Venice: Canpanièl de San Marco) là tháp chuông của Vương cung thánh đường St Mark ở Venice, Ý. Tòa tháp hiện tại là bản tái dựng hoàn thành năm 1912; tòa tháp gốc bị sập năm 1902 do xuống cấp và vấn đề kết cấu. Tháp cao 98,6 m (323 ft). Tháp đứng riêng ở quảng trường St Mark, tách khỏi nhà thờ chính. Phần gác chuông bên trên có một tầng áp mái với phù điêu Sư tử St Mark và các hình tượng ẩn dụ của Venice như Công lý. Trên cùng là một chóp nhọn hình kim tự tháp, đỉnh chóp có một chong chóng gió mạ vàng hình tổng lãnh thiên thần Gabriel.

Việc xây dựng bắt đầu từ đầu thế kỷ 10 như một tháp canh để dẫn đường cho tàu thuyền và bảo vệ thành phố. Vì mục đích ban đầu này, thân tháp có thiết kế đơn giản dạng trụ vuông bằng gạch. Qua nhiều thế kỷ sau đó, công trình được bổ sung dần cho tới khi đạt chiều cao tối đa và thiết kế cuối cùng vào năm 1514, khi phần gác chuông và chóp tháp được xây lại hoàn toàn theo phong cách Phục Hưng.

Năm 1902, tòa tháp nguyên bản bị sập sau một số hạng mục thi công làm tăng tải lên nền móng vốn đã yếu và tổng thể tòa tháp đã già cỗi. Sau đó tháp được xây lại với ngoại hình bên ngoài y hệt và tận dụng tối đa những vật liệu cũ có thể cứu được, dù bên trong đã được gia cường bằng bê tông (theo Wikipedia).

MiniWorld3D rất vui được tái hiện mô hình lịch sử này như một lời tri ân dành cho người dân Venice. Nếu chia sẻ, vui lòng ghi nguồn giúp tụi mình — mục tiêu là lan tỏa văn hoá!

Mẫu này được thực hiện bởi Dany Sánchez.

Nếu bạn thích các mẫu của tụi mình, cân nhắc tham gia Printables Club để nhận model độc quyền hằng tháng!

Tụi mình cũng có trên Patreon!

patreon.com/MiniWorld3D

Tìm tất cả profile, kênh YouTube & mạng xã hội tại:

linktr.ee/miniworld3d

Follow IG nha!

instagram.com/miniworld3d

MiniWorld 3D là một tập thể hơn 60+ nghệ sĩ, tạo nên thư viện các mô hình landmark in 3D tốt nhất trên toàn thế giới!

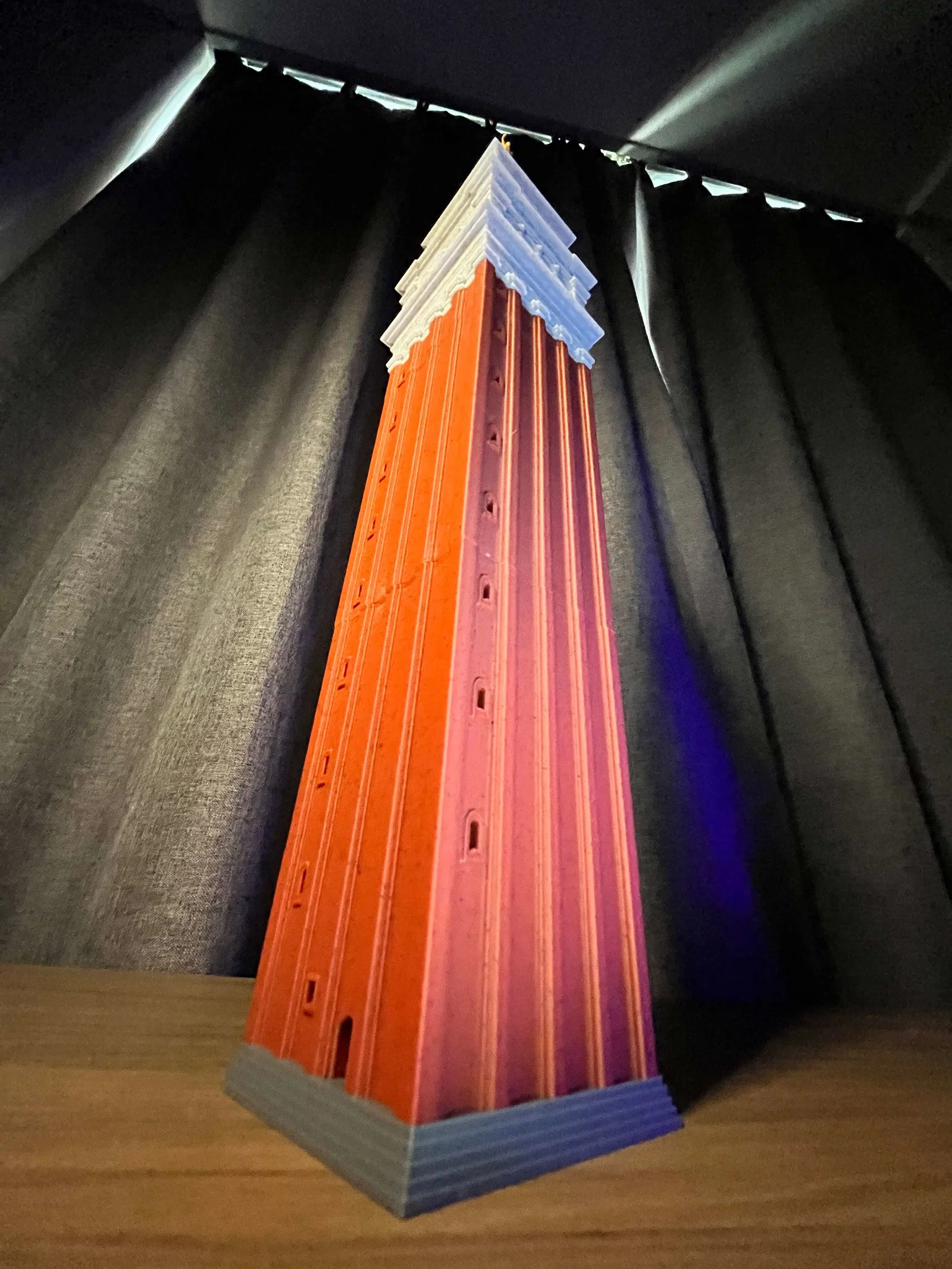

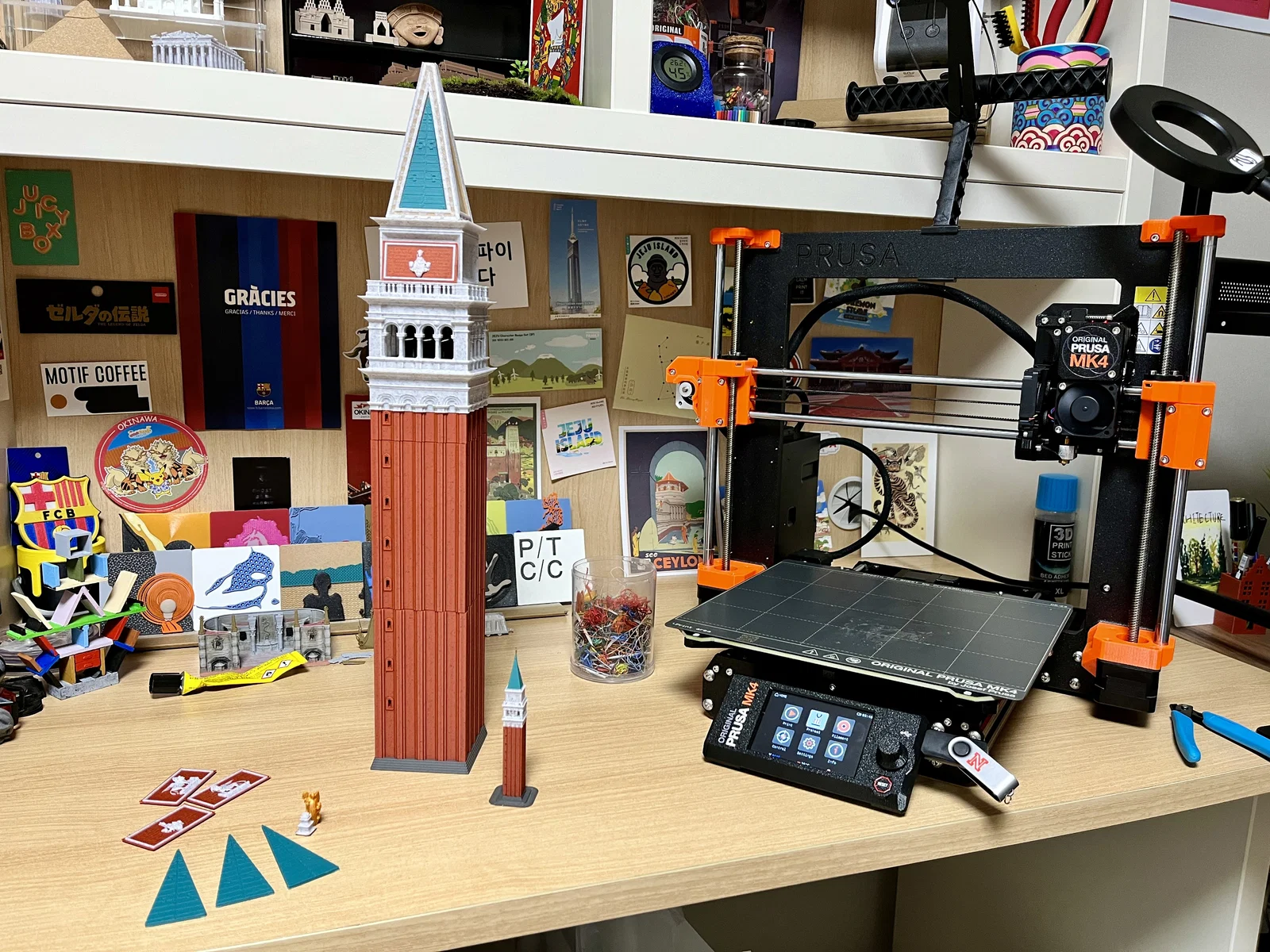

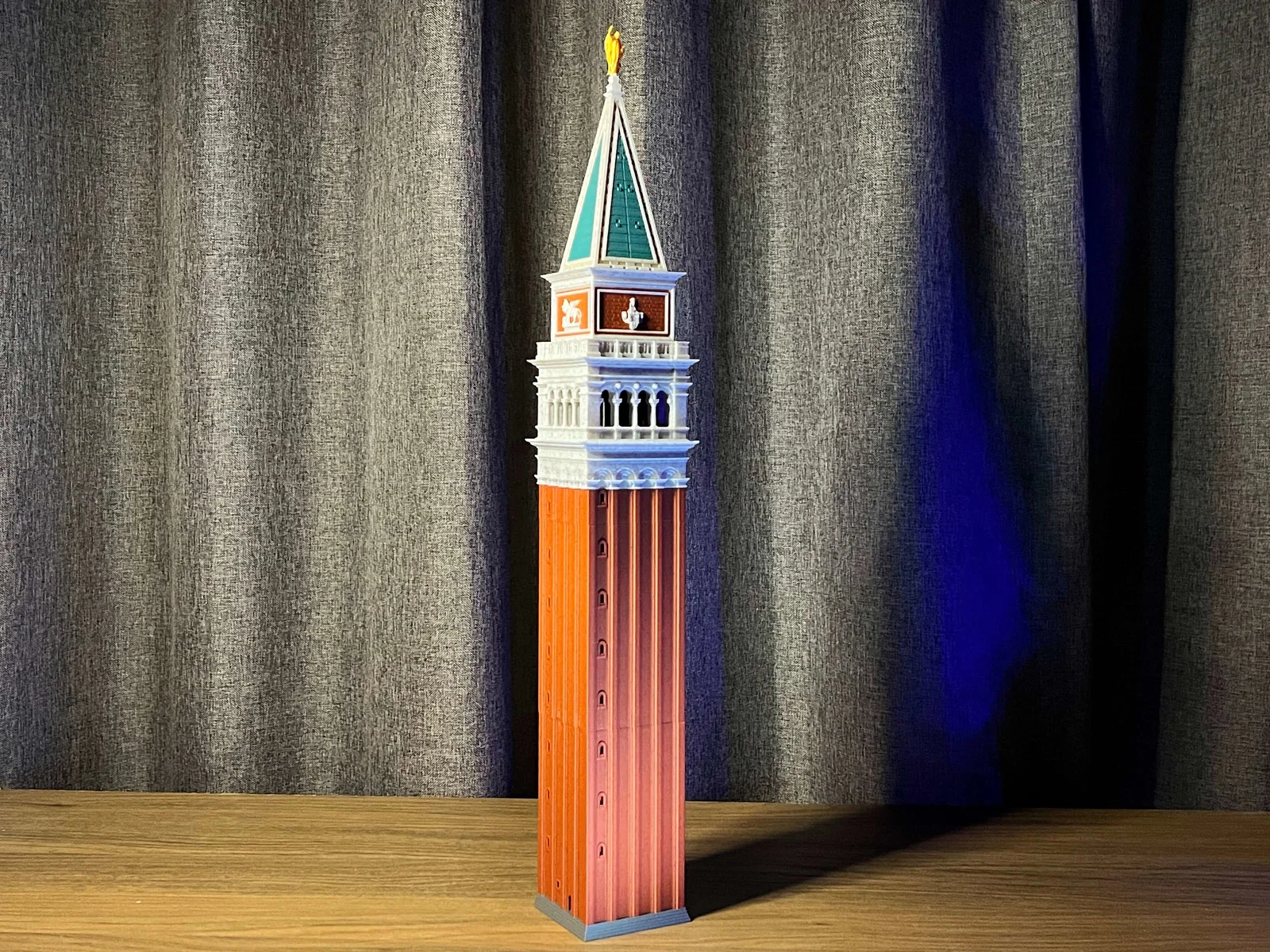

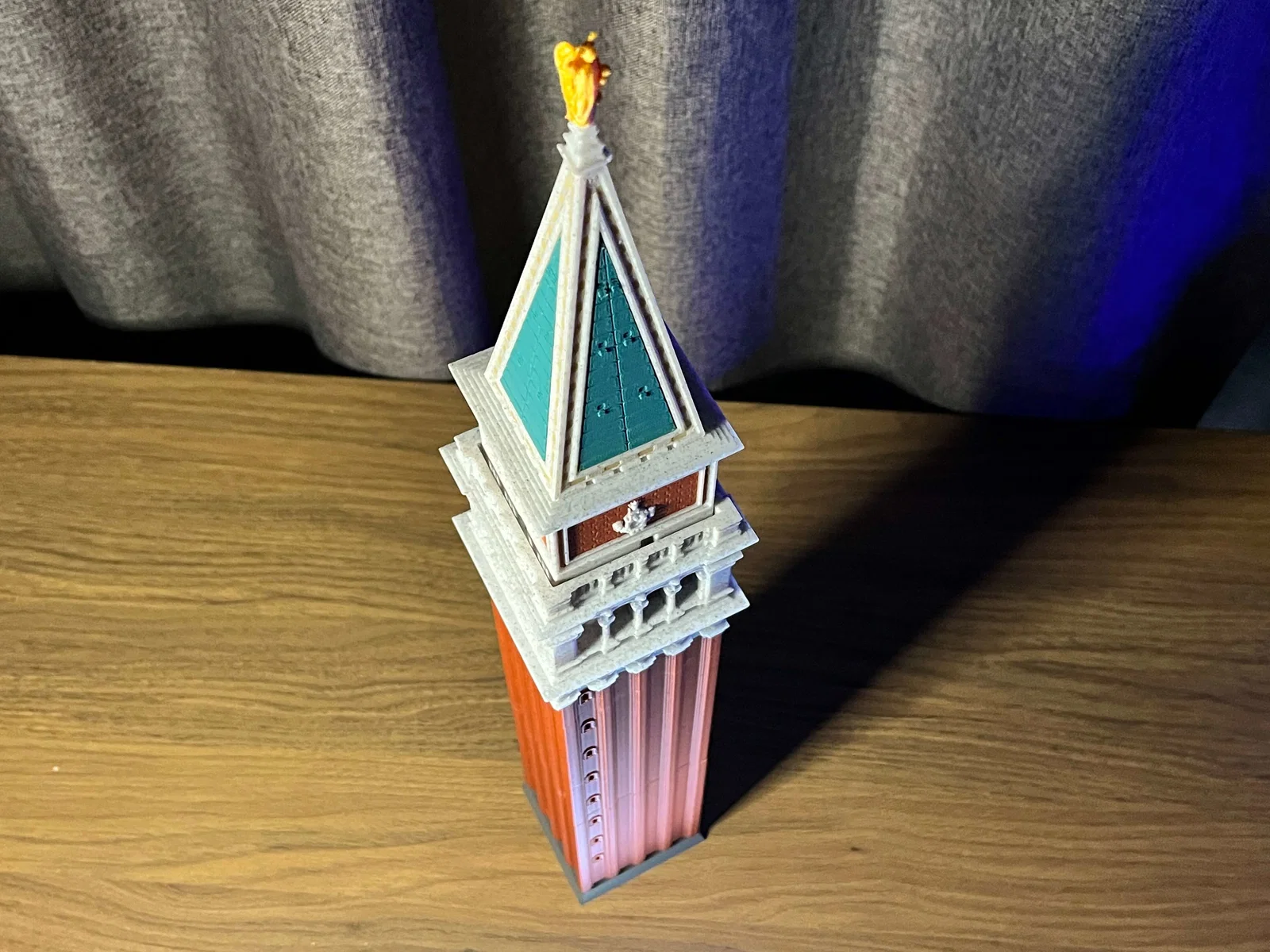

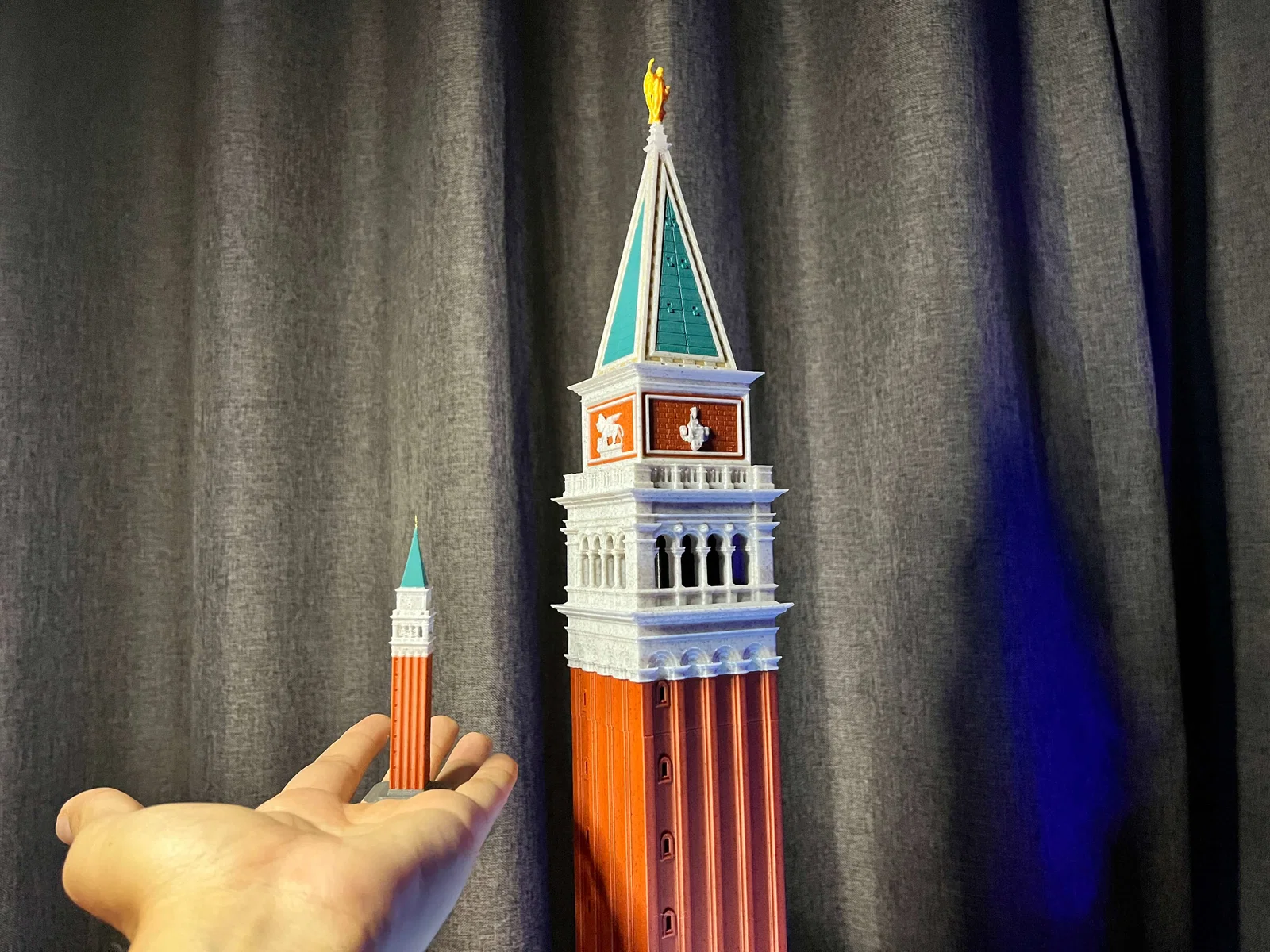

Photo credits: by Dany Sánchez in a Prusa MK4 with Fillamentum turkey egg PLA, Amolen brick and concrete grey PLA, SpiderMaker peacock green PLA, 3D Hojor silk gold PLA.  Some details painted with acrylics and markers.


-----------

Printing Tips

Không cần supports, mẫu đã được tối ưu để loại bỏ các overhang.

Thông số gợi ý:

Không dùng input shaper thì nên in chậm để lên chi tiết đẹp hơn: 15 hoặc 20mm/s cho outer perimeters.
Tinh chỉnh retraction để tránh bị stringing.
Perimeters: 2
Top layers: 3
Infill: thấp khoảng 12% cũng được, lightning pattern ok.

Hướng dẫn cho từng phiên bản:

1. Bản thường, in 1 khối cho kích thước nhỏ:

Đây là toàn bộ model dạng một phần duy nhất, dính liền với nhau. Khuyến nghị cho bản in nhỏ. Bạn có thể pause và đổi màu filament ở các độ cao khác nhau để có bản in nhiều màu ngay cả khi không có MMU/AMS.

2. Bản nhiều phần để lắp ráp cho kích thước lớn, in màu không cần MMU/AMS:

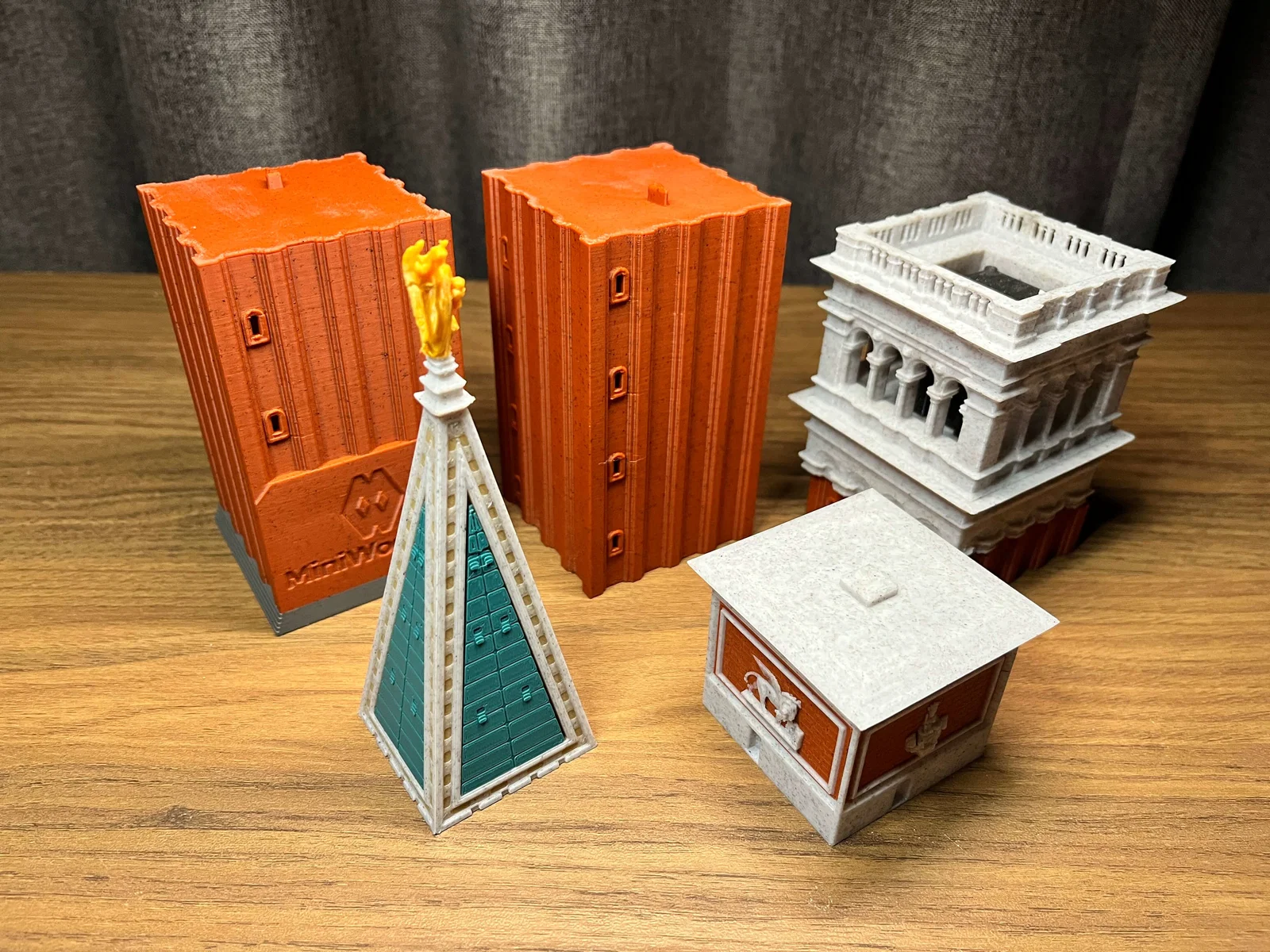

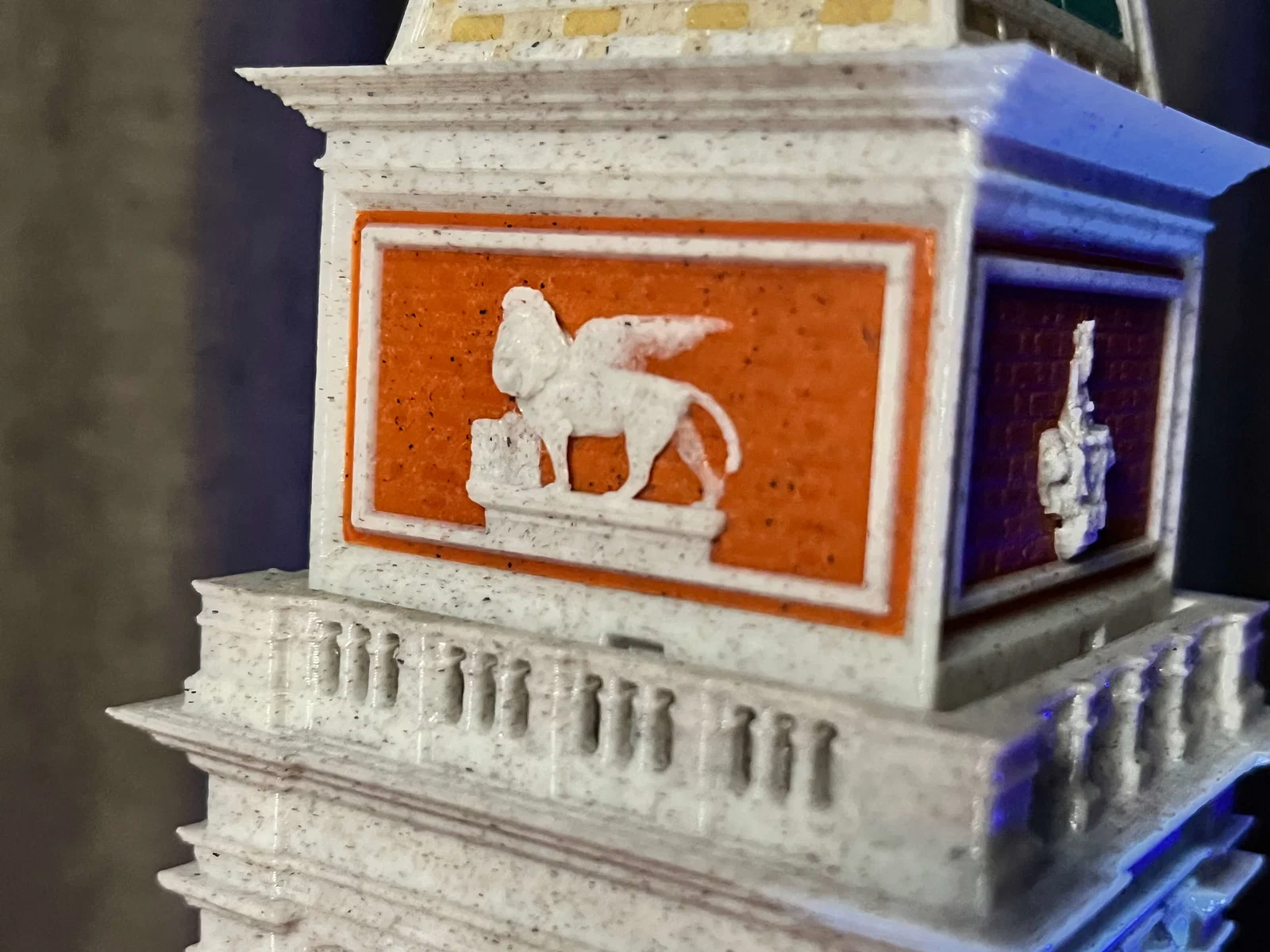

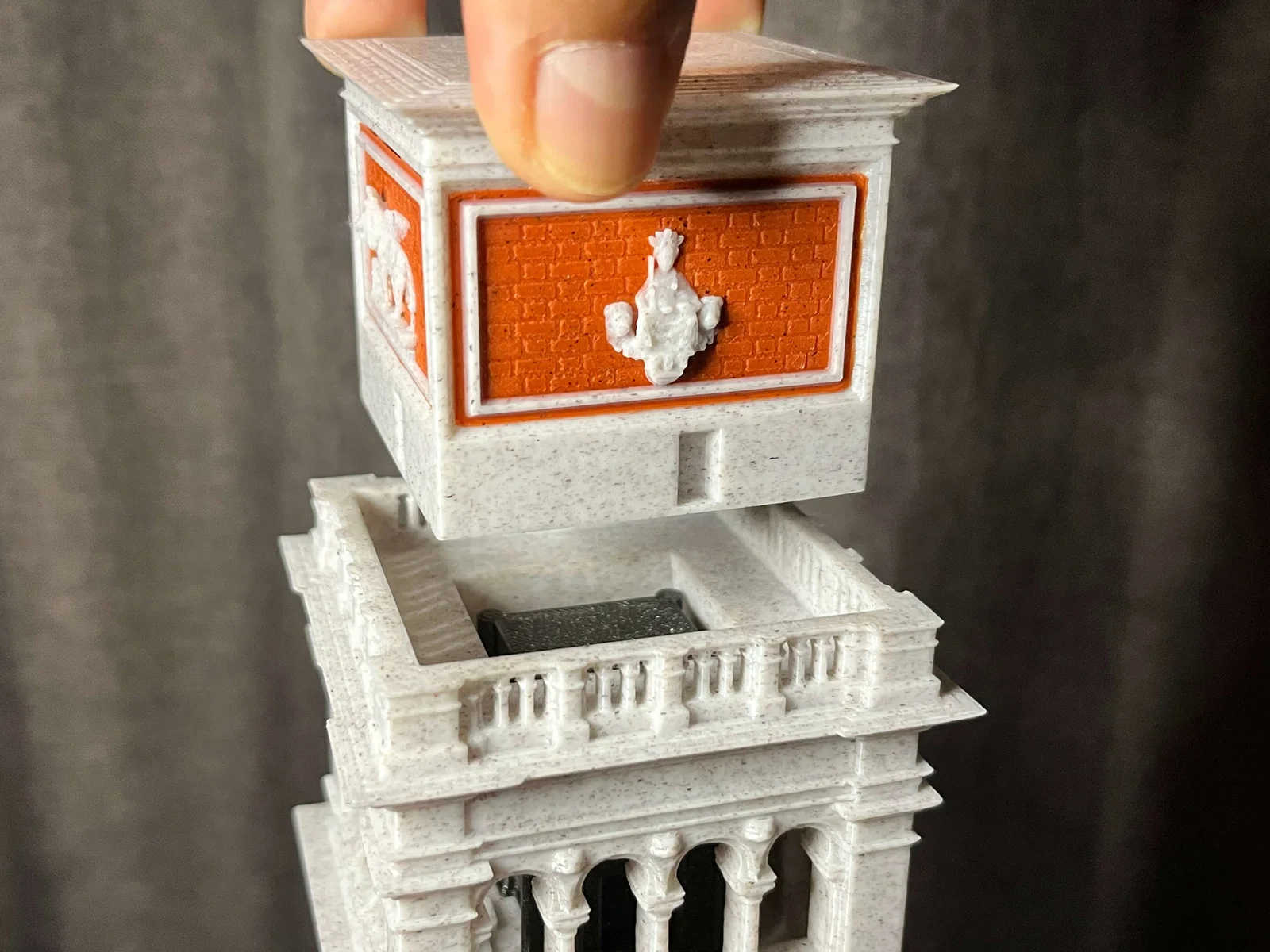

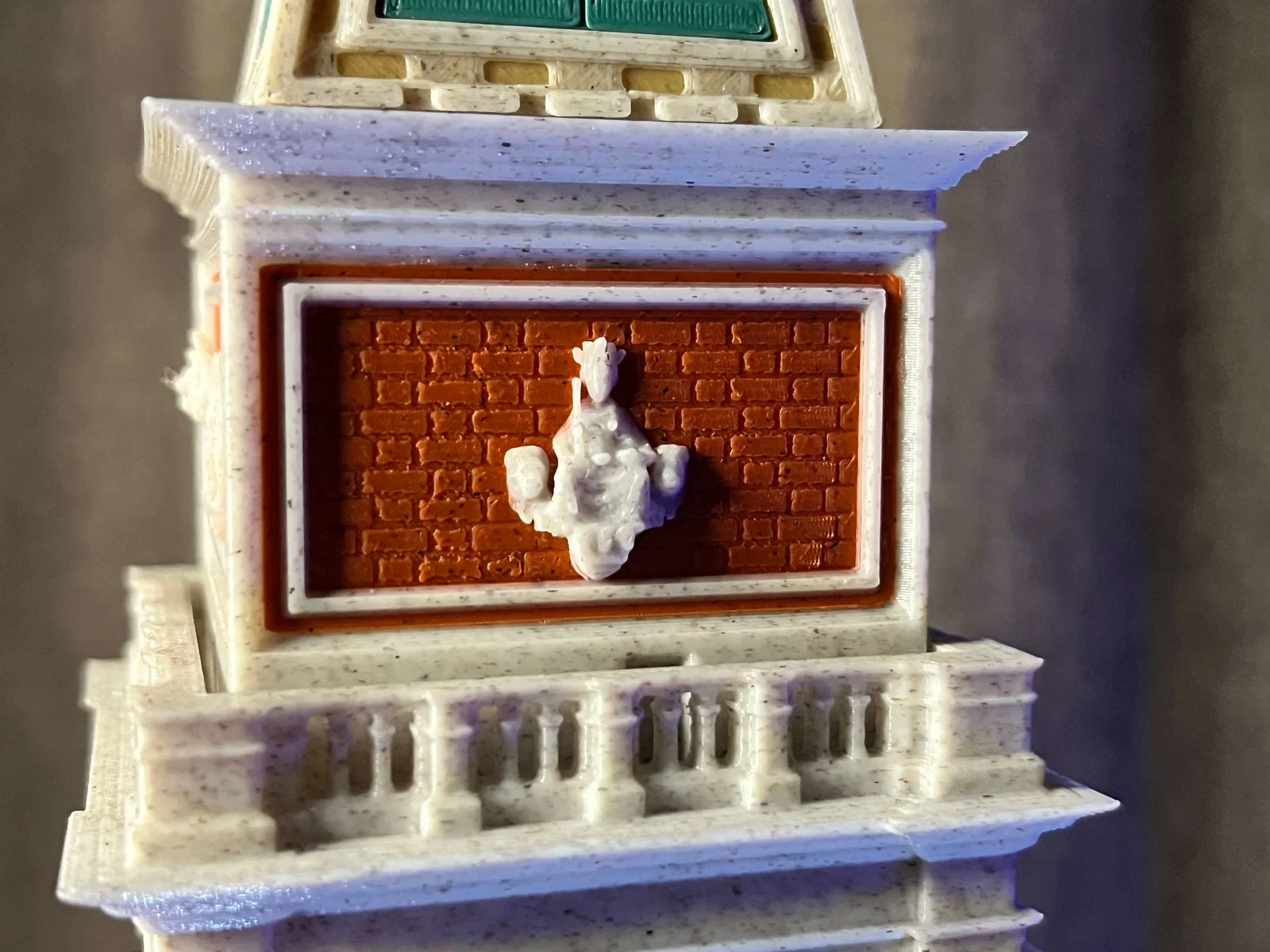

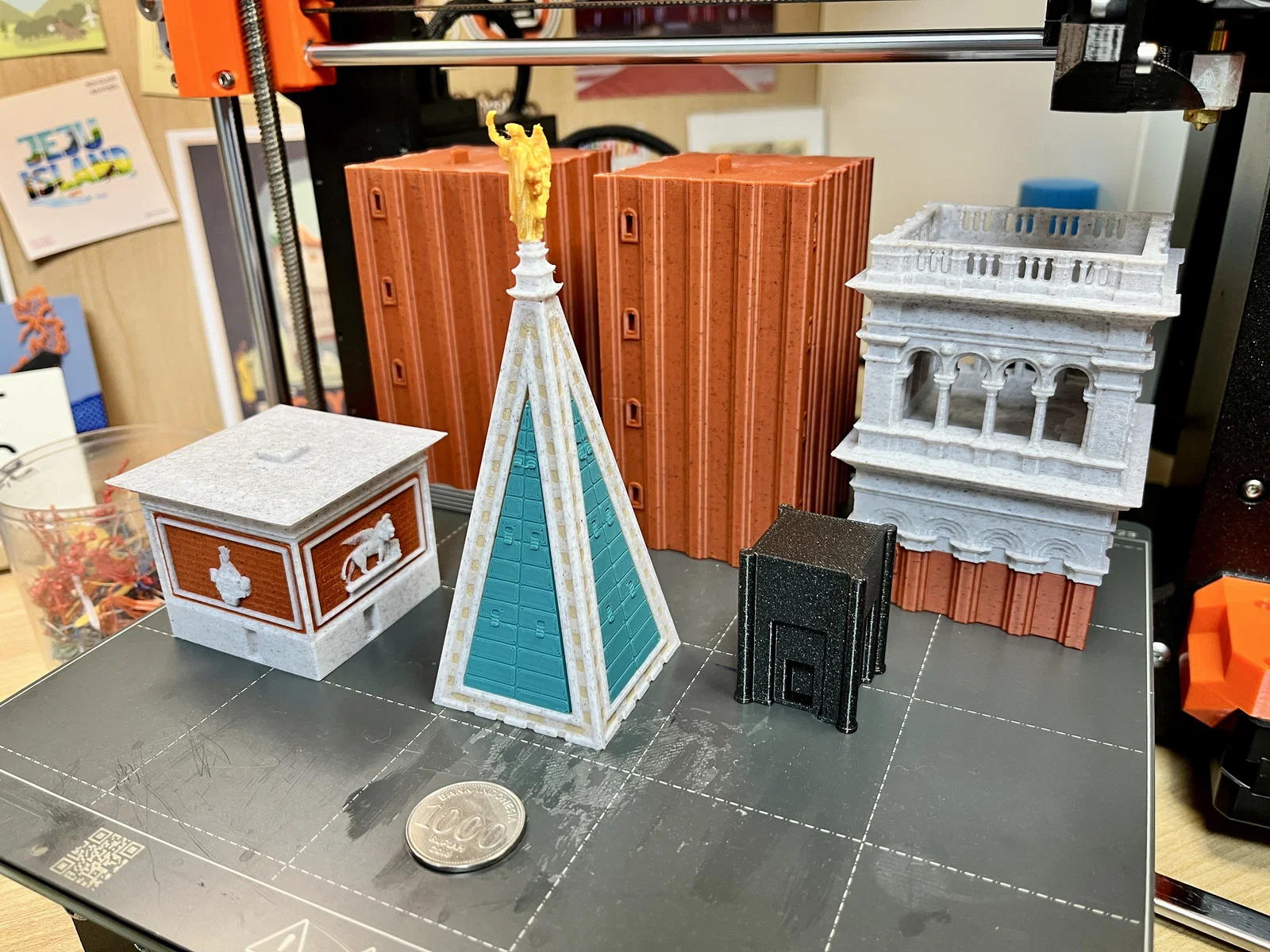

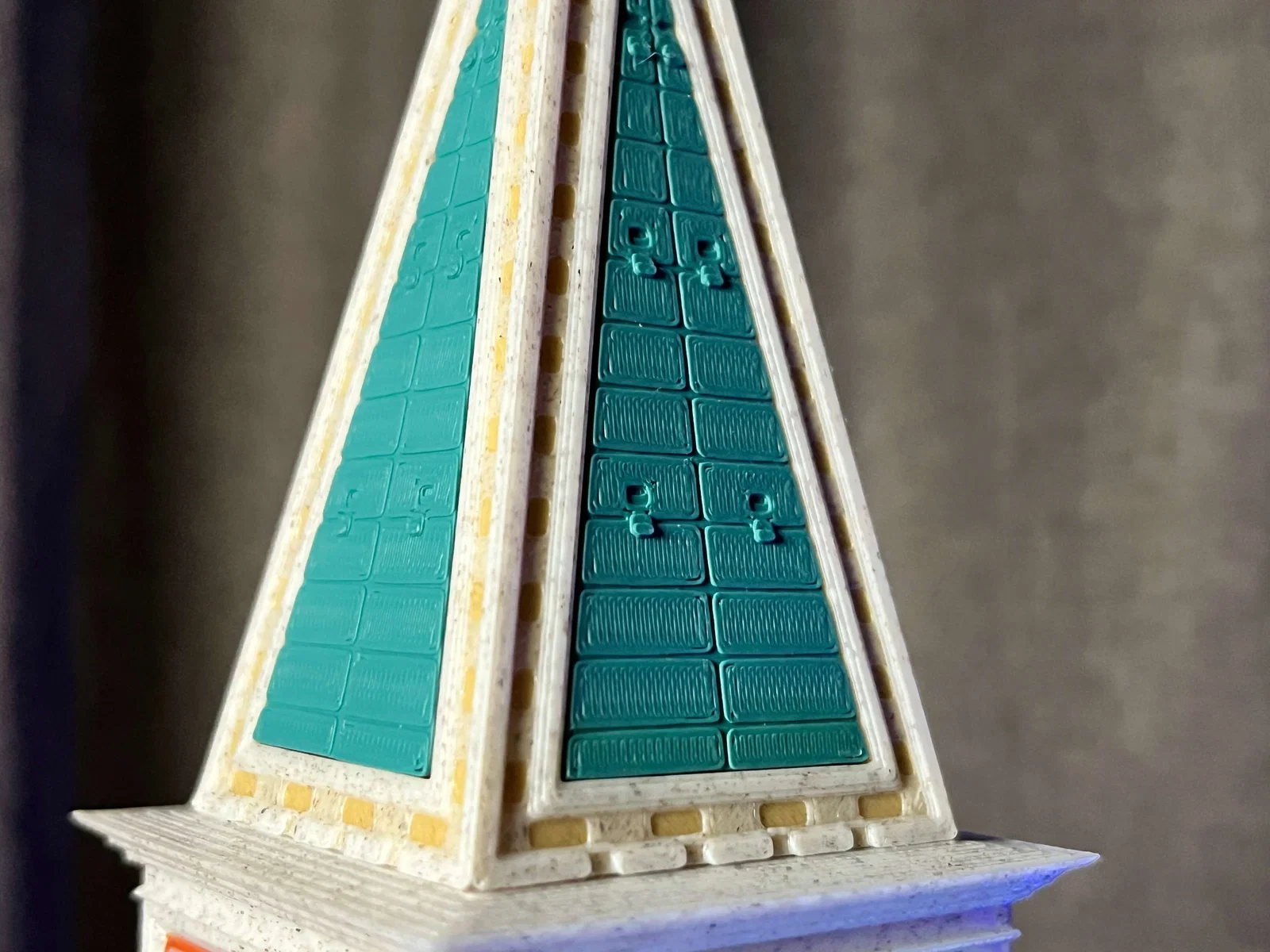

Khuyến nghị cho kích thước lớn; các phần đã được tách và có ký hiệu để canh đúng hướng khi xếp chồng. Độ khít được thiết kế lỏng có chủ ý, chỉ để làm mốc canh. Dùng keo để lắp cố định. Thang máy (elevator) sẽ đặt vào bên trong khoang rỗng của belfry. Các mảng ngói (shingles) của chóp tháp có pad tròn để tránh cong vênh ở góc nhọn mà không cần thêm raft hoặc brim; in xong thì cắt bỏ. 4 tấm panel tượng đặt ở hai bên tầng áp mái (attic), cũng như tượng Archangel ở đỉnh trên cùng, là một bài đăng miễn phí riêng vì đây là bản remix nên cần tôn trọng license gốc. Vui lòng và lắp vào bộ hoàn chỉnh của bạn.

3. Bản lắp ráp MMU/AMS cho kích thước lớn

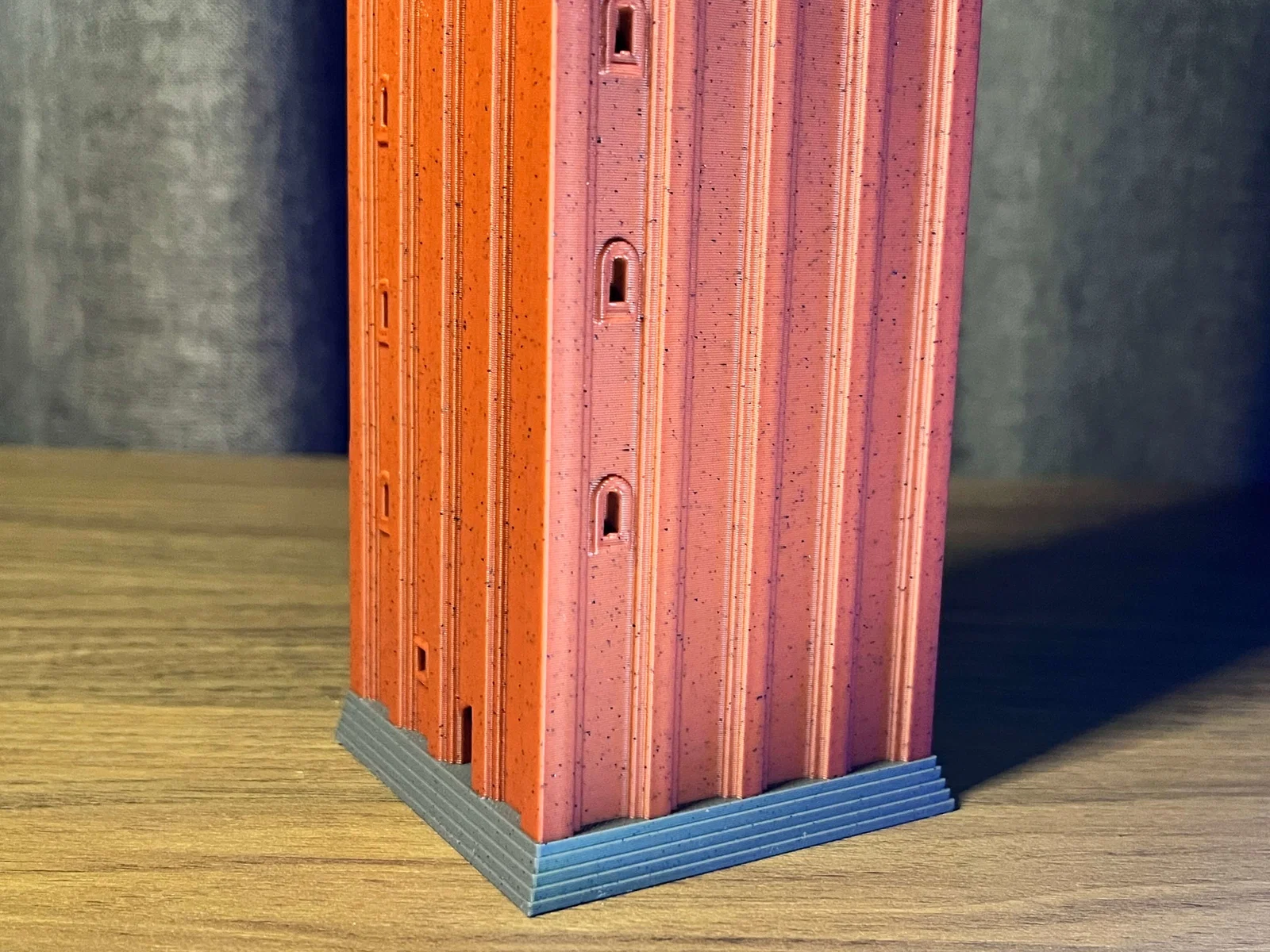

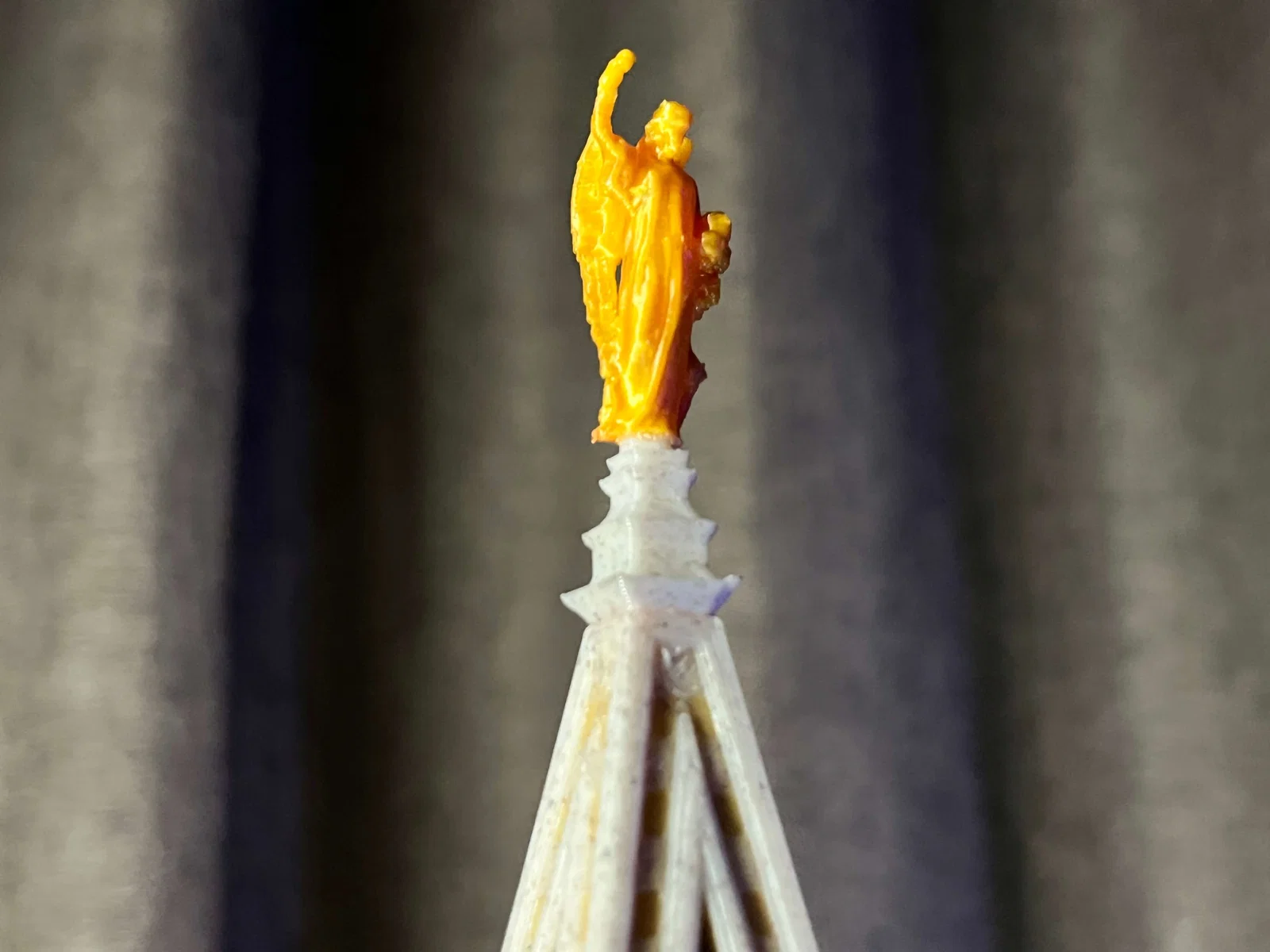

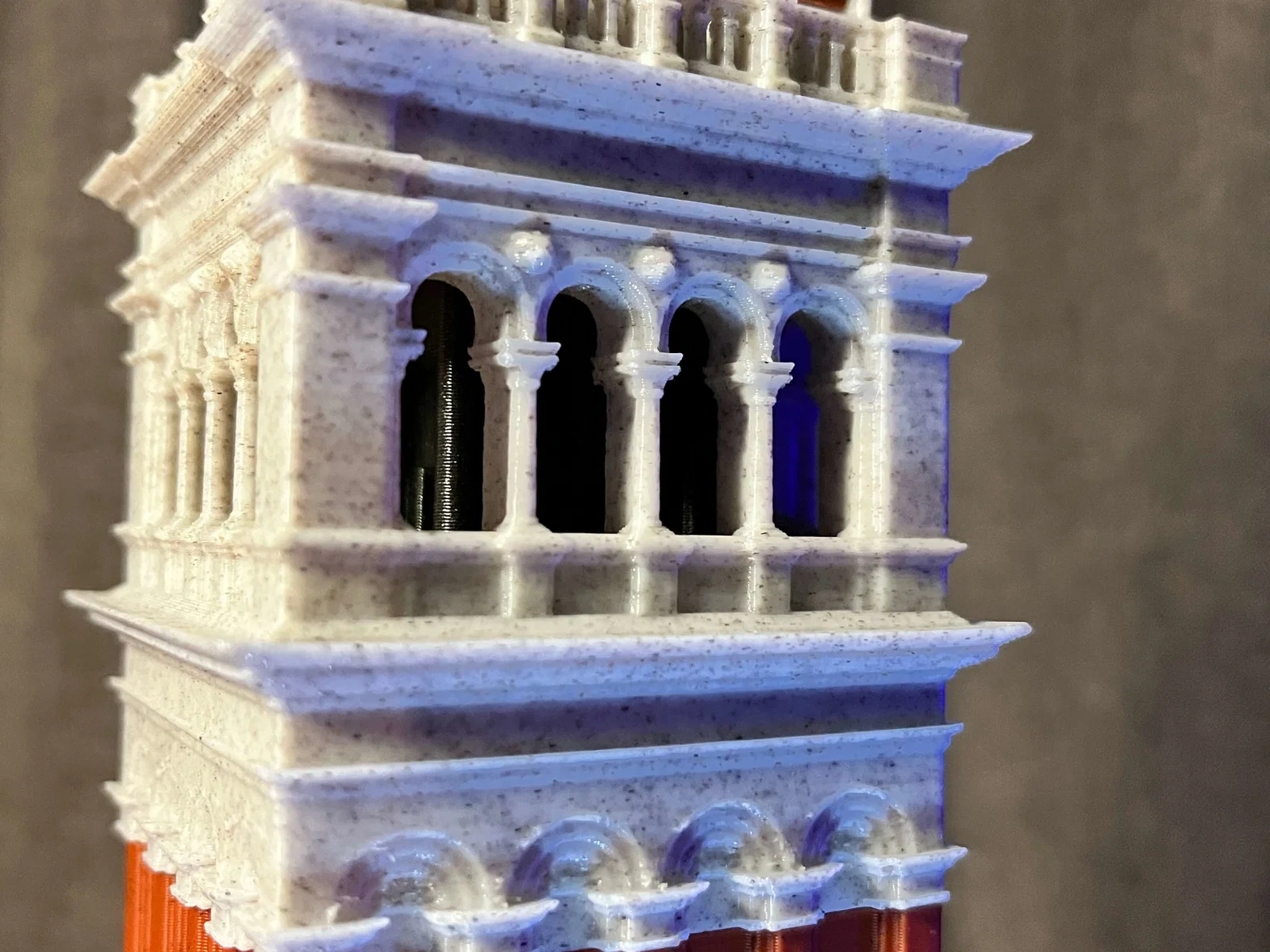

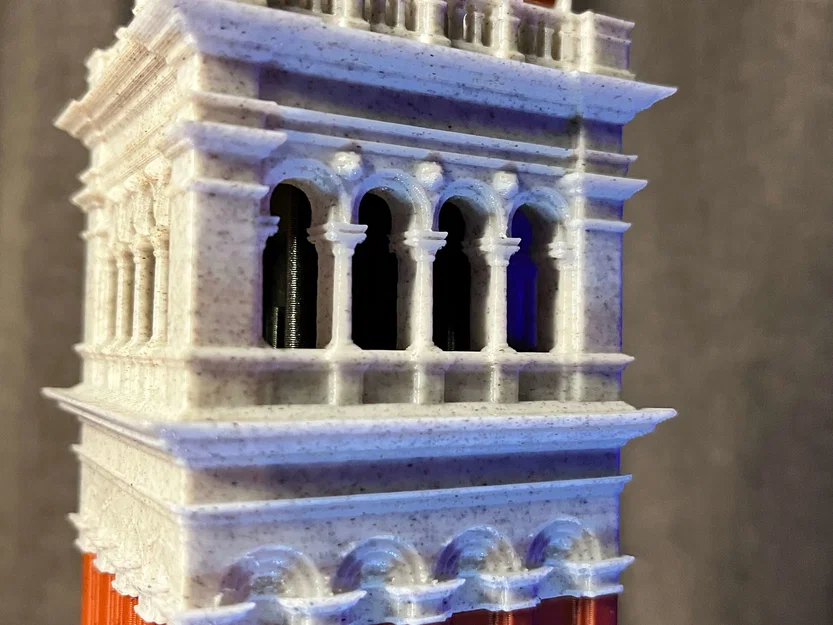

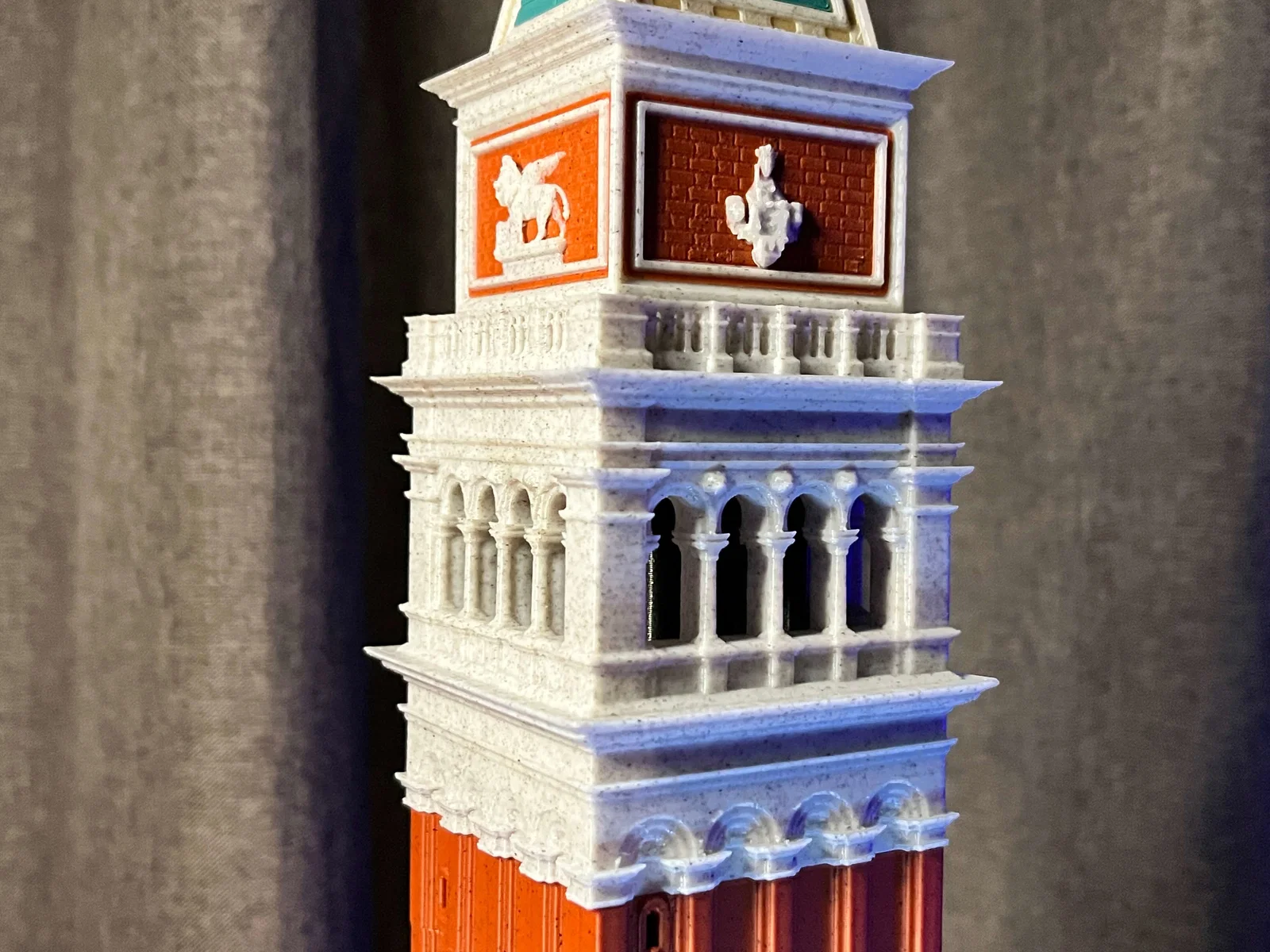

Khuyến nghị cho kích thước lớn; các phần đã được tách và có ký hiệu để canh đúng hướng khi xếp chồng. Độ khít được thiết kế lỏng có chủ ý, chỉ để làm mốc canh. Dùng keo để lắp cố định.  Phần chân tháp bắt đầu màu xám, sau đó chuyển sang gạch với cửa sổ marble. Phần giữa tháp là gạch với cửa sổ marble. Phần belfry bắt đầu là gạch rồi chuyển sang marble; lưu ý các chi tiết nhỏ dưới các vòm hình vỏ sò (seashell arches) thì cũng phải tô màu gạch. Tầng attic toàn marble, nhưng 4 tấm panel tượng đặt ở hai bên attic, cũng như tượng Archangel ở đỉnh trên cùng, là một bài đăng miễn phí riêng vì đây là bản remix nên cần tôn trọng license gốc. Vui lòng và lắp vào bộ hoàn chỉnh của bạn. Các panel là màu gạch và tượng phù điêu là marble. Phần chóp tháp là marble, còn shingles thì xanh nhạt. Phần nắp chóp là marble và tượng Archangel là màu vàng.

LƯU Ý: Slicer của bạn có thể báo lỗi hoặc bề mặt lạ, kèm một vài cảnh báo. Tụi mình đã test print mẫu này và in ra vẫn ổn.
