Qidi Q1 Pro Mothreboard Fan 80mm Holder – Giá đỡ quạt 80mm cho mainboard

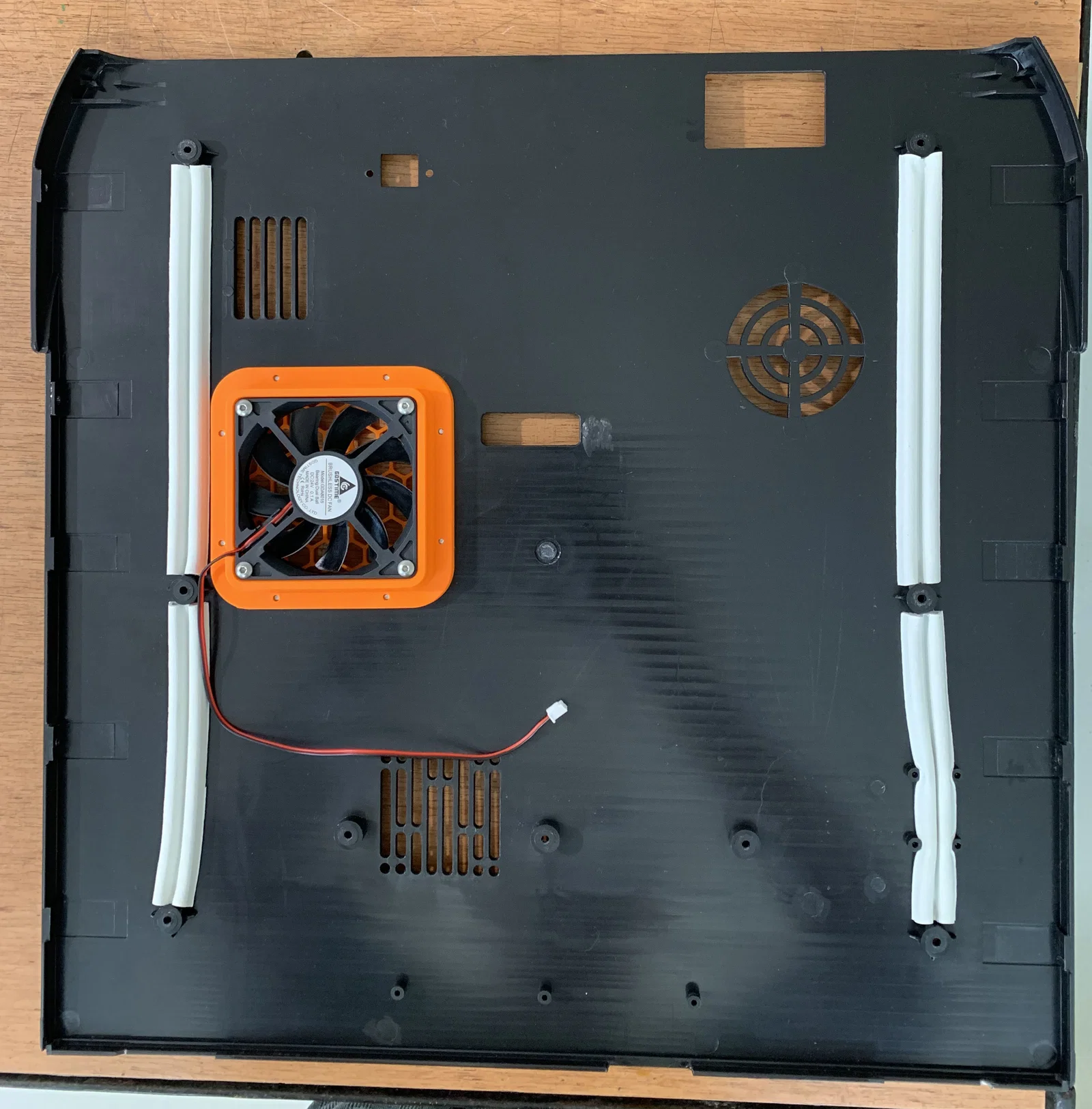

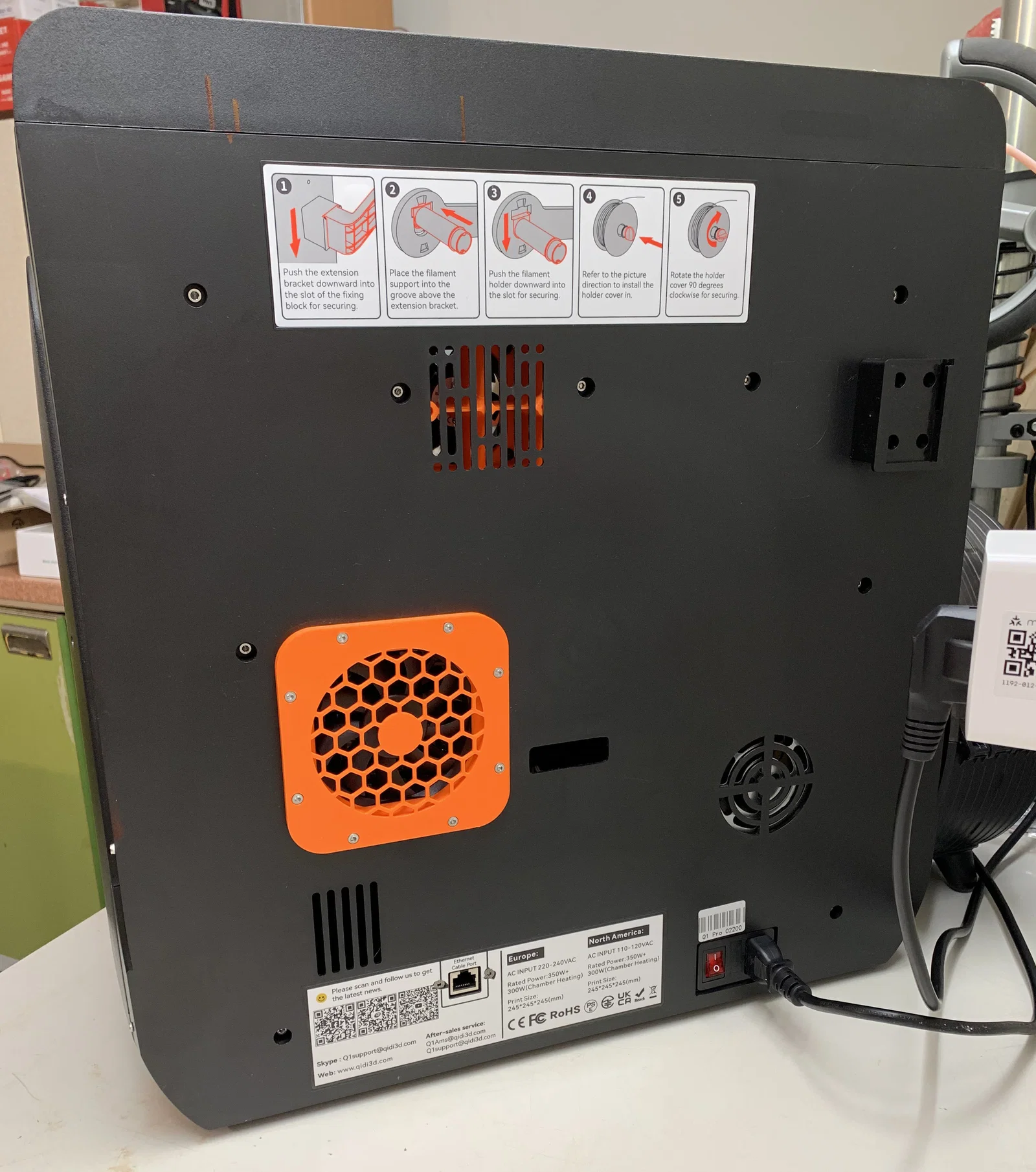

Ban đầu mình định in mẫu này nhưng mình không muốn đụng chạm vào motherboard, với lại máy in của mình là phiên bản mới hơn (V2?) nên quạt motherboard 40mm không còn gắn ở cạnh/dưới của MB nữa mà được bắt vít trực tiếp lên tấm ốp lưng. Mình cũng có sẵn một cái quạt 80mm 24V ở nhà. Vậy nên mình làm luôn một cái holder để gắn nó lên tấm ốp lưng. Quạt mới cắm vào đúng cổng giống quạt zin.

Model gồm 3 phần:
- fan holder kèm lưới che (cover grid)
- internal flange
- template để canh phần khoét trên tấm ốp lưng và vị trí lỗ bắt vít

Printing:

• Creality Hyper PLA
• nozzle 0.4 - cài đặt QIDI tiêu chuẩn cho line width
• layer hight 0.2
• wall loops 4
• top/bottom layers 4
• infill 15% 3D Honeycomb
• skirt
• support (holder, flange)

BOM

• GDSTIME 80MM Slim Fan DC 24V 2PIN 80mm x 80mm x 15mm Silent Fan Dual Ball XH2.54
• Brass Heat Inserts M3 -  8x
• Hexagon Hex Socket Head Button Allen Bolt Screw M4x20 - 4x
• Hexagon Hex Socket Head Cap Allen Bolt Screw M3x20 - 8x

Tools:

• drill, hand chip saw, files, fine sandpaper
