Heltec Mesh Node T114 – Case mỏng gọn bảo vệ, hỗ trợ pin 2000mAh

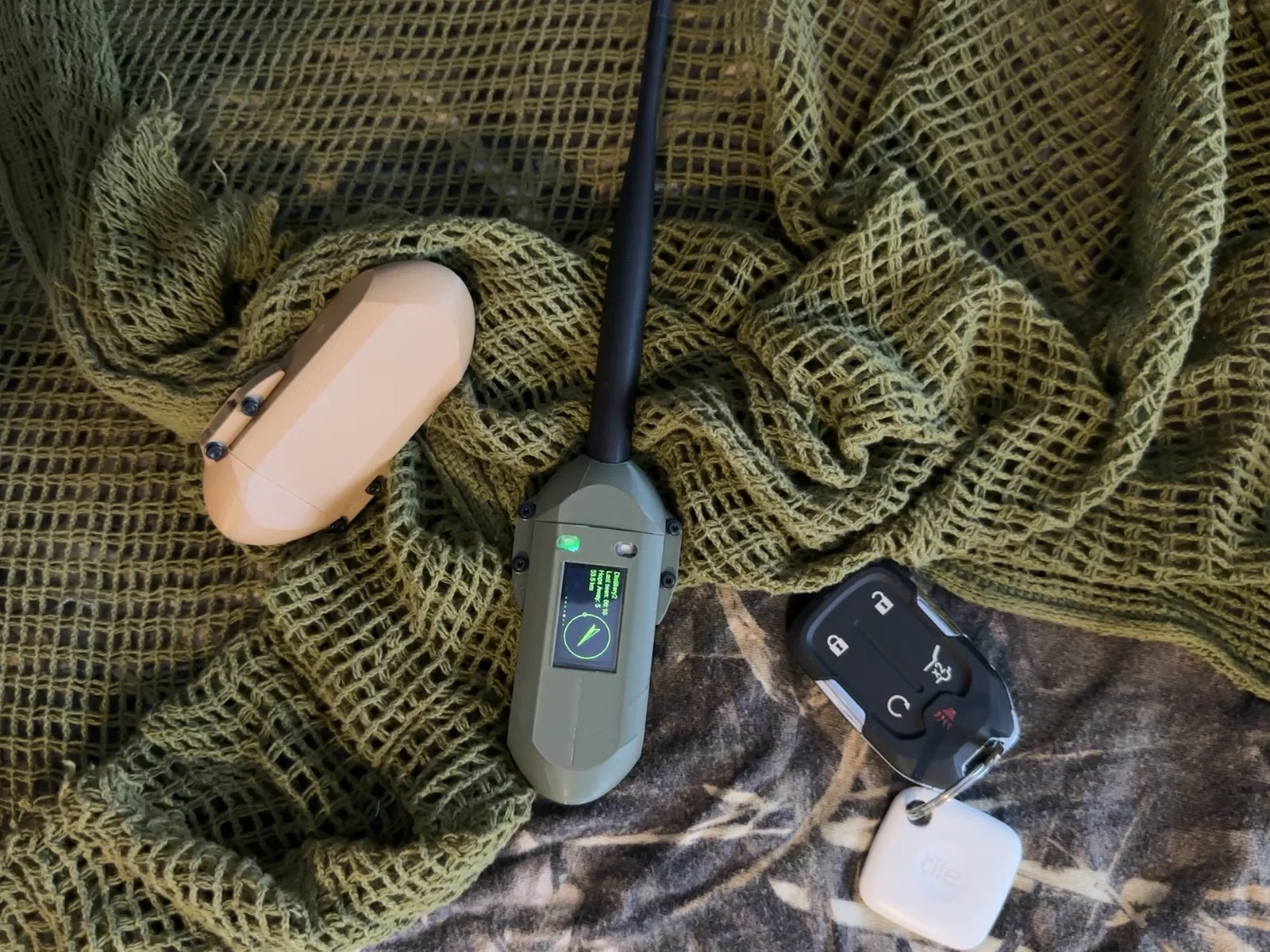

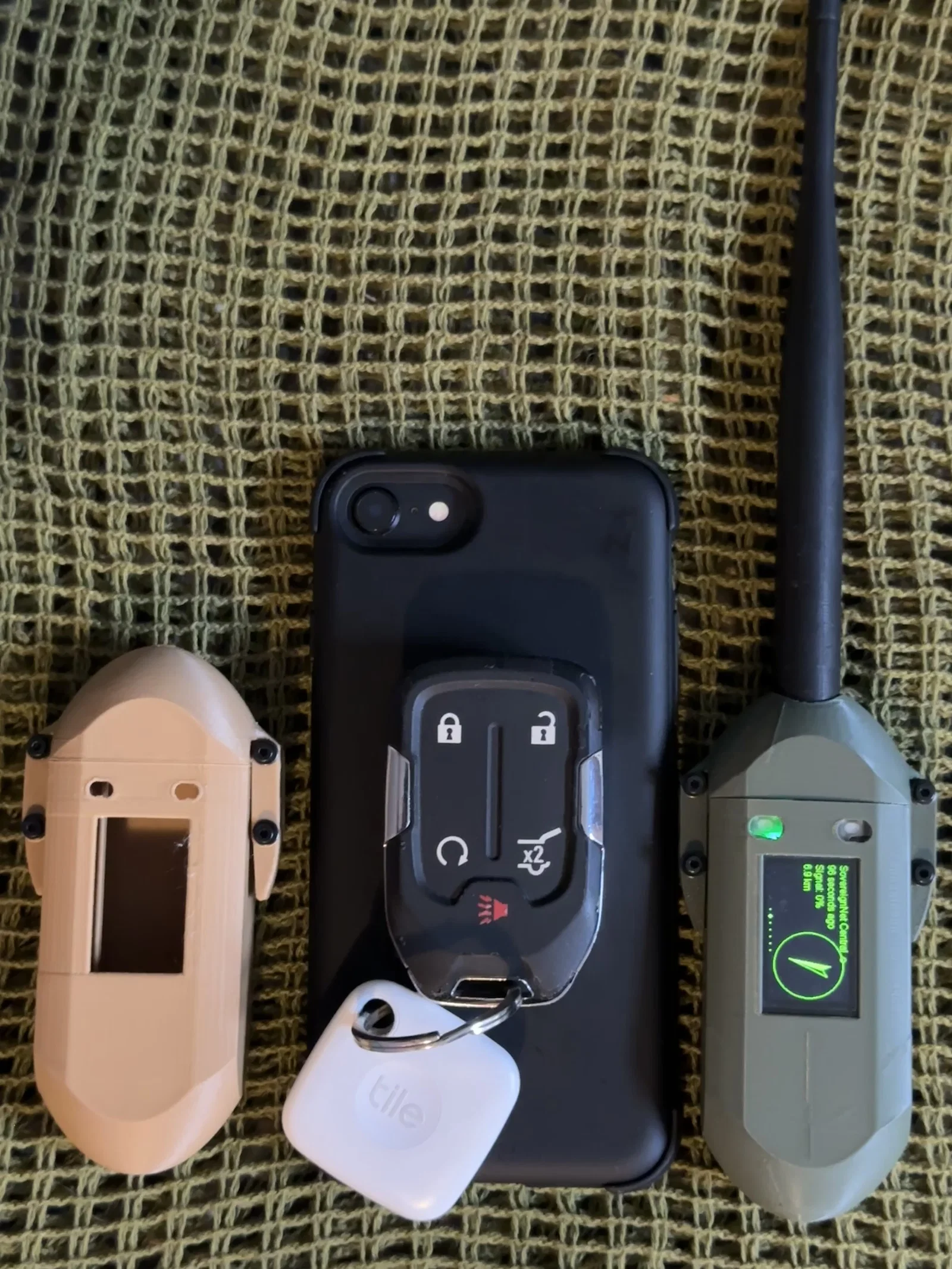

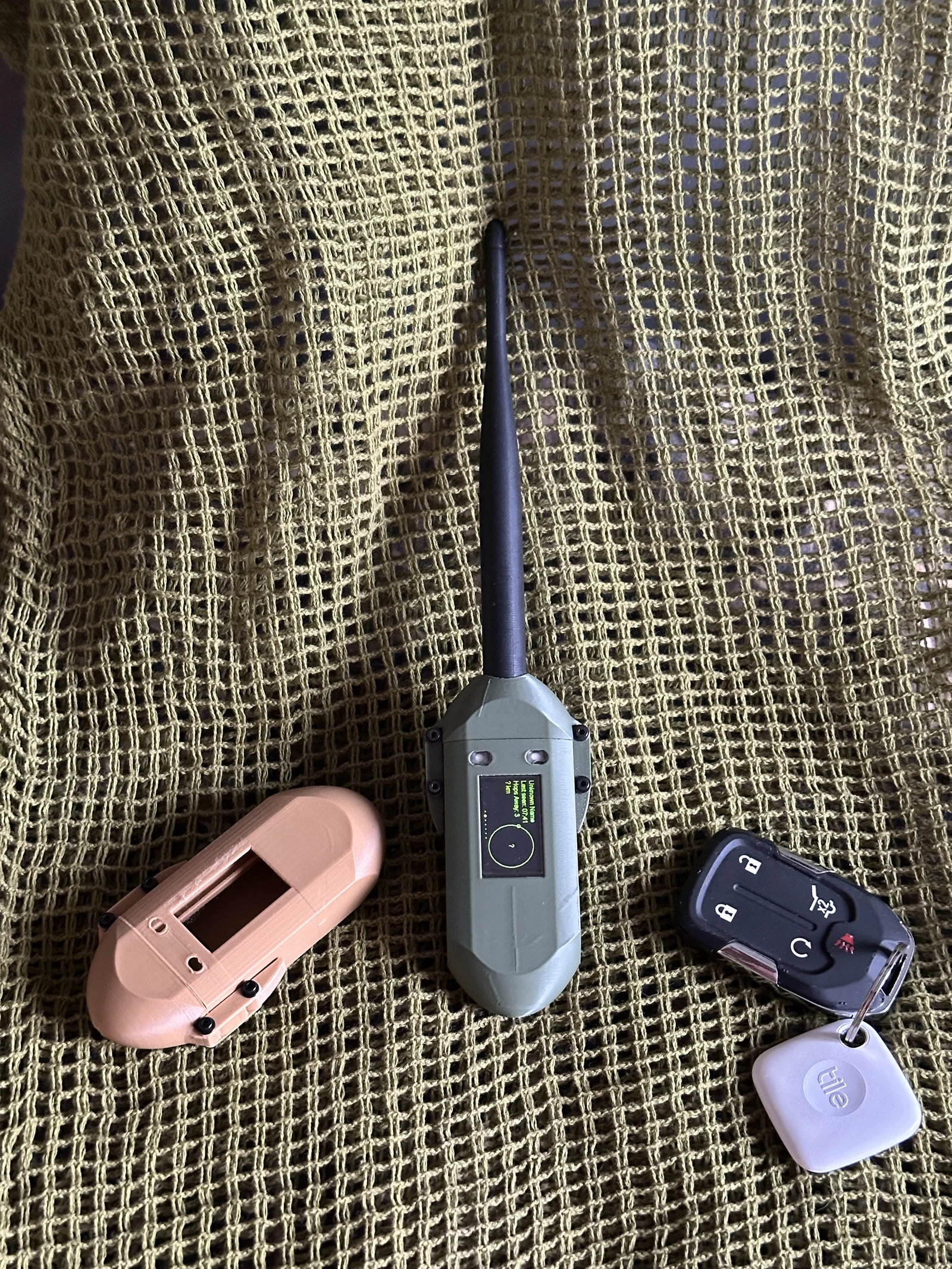

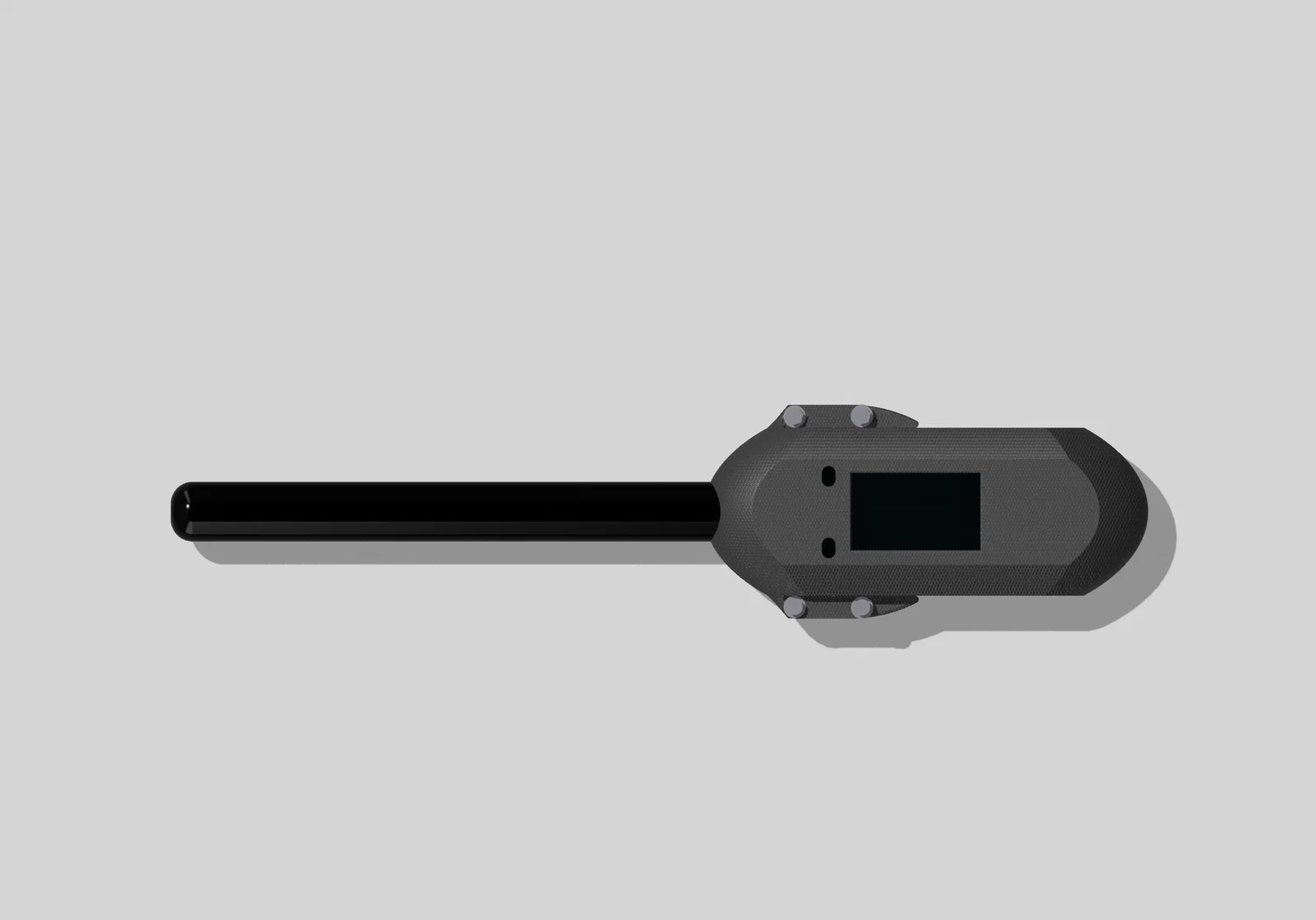

Chỉ là một thử nghiệm làm cái case thiết kế gọn gàng, bảo vệ phần cứng của bạn khi bị rớt. Hỗ trợ pin tối đa 2000mAh. Case này được thiết kế để dùng được nhiều cấu hình anten khác nhau, gồm anten PCB RAK gắn trong, anten lò xo Heltec hoặc anten Ziisor JZLW-15 IPEX, giúp bạn linh hoạt theo nhu cầu liên lạc “bỏ túi”.

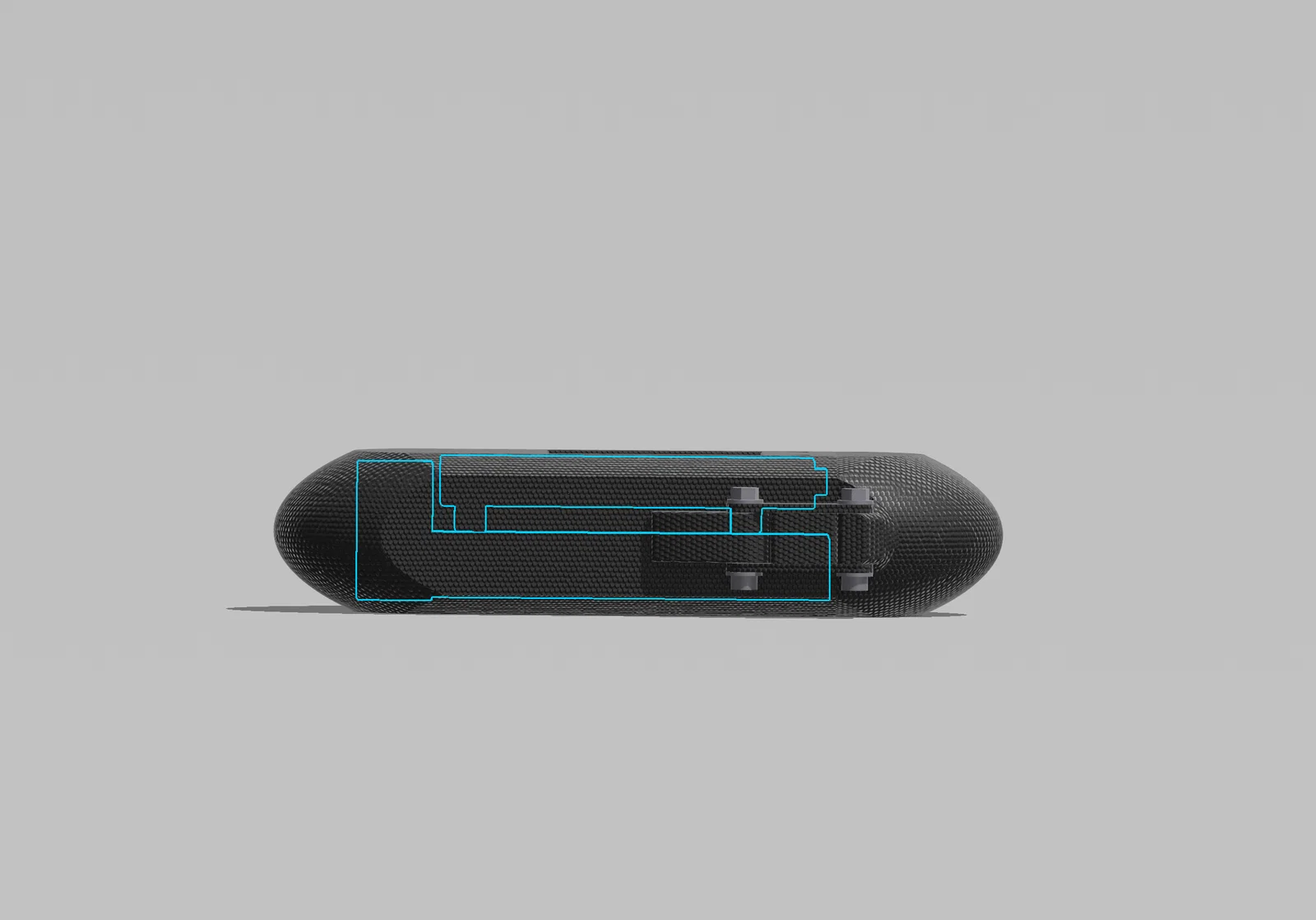

Thiết kế mỏng của case cho phép bấm kích hoạt trực tiếp mà không cần nút bấm vật lý, vì vật liệu đủ mềm để ấn vào linh kiện bên trong, nhưng vẫn đủ cứng để tránh bấm nhầm. Với ai dùng GPS, có một khe riêng ở đáy case để gắn vừa.

Yêu cầu lắp ráp: Hardware: Bốn vít M2x12mm, tám long đền (washers), và bốn đai ốc. Thread Locker: Keo khóa ren màu xanh (blue thread locker) là bắt buộc để tránh đai ốc bị lỏng trong quá trình sử dụng bình thường (mở ra để sạc).

• Ghi chú lắp ráp: 1. Vị trí anten bên trong: Nếu dùng anten bên trong, anten sẽ nằm gọn cạnh T114, phía trước thanh dẫn hướng (internal rail guide).  2. Đi dây: Lúc đóng các ngàm gài (latches), nhớ cẩn thận để không kẹp hoặc cắt trúng dây, đặc biệt là dây pin. Việc này rất quan trọng vì dây pin bị hư có thể gây tình huống không an toàn. 3. Vệ sinh khe: Sau khi tháo support, phần đầu các khe nơi bo mạch trượt vào có thể cần làm sạch nhẹ để lắp mượt hơn. Dùng giũa hoặc dao bén để gọt bớt vật liệu thừa hay ba via.
• 4. Bản lề và chốt gài ngón tay cái: Khuyến nghị dùng mũi khoan 2mm thông qua các lỗ ở bản lề và chốt gài để các phần chuyển động trơn hơn. Tuy nhiên, vẫn phải đảm bảo mọi thứ được siết vít chặt.

Hướng đặt khi in: Để đạt kết quả tốt nhất, đặt phần phẳng của miệng mở mỗi nửa thân xuống mặt bàn in, với phần đầu thuôn (tapered ends) hướng lên trên. Cách đặt này cho độ bền kết cấu và bề mặt in đẹp nhất.

Case này cố gắng cân bằng giữa hình thức và công năng, cho độ bền vừa đủ mà không ảnh hưởng tính gọn nhẹ hay thời lượng pin. Dù bạn dùng anten gắn trong hay gắn ngoài, nó vẫn dễ dàng tùy biến để hợp nhu cầu của bạn.

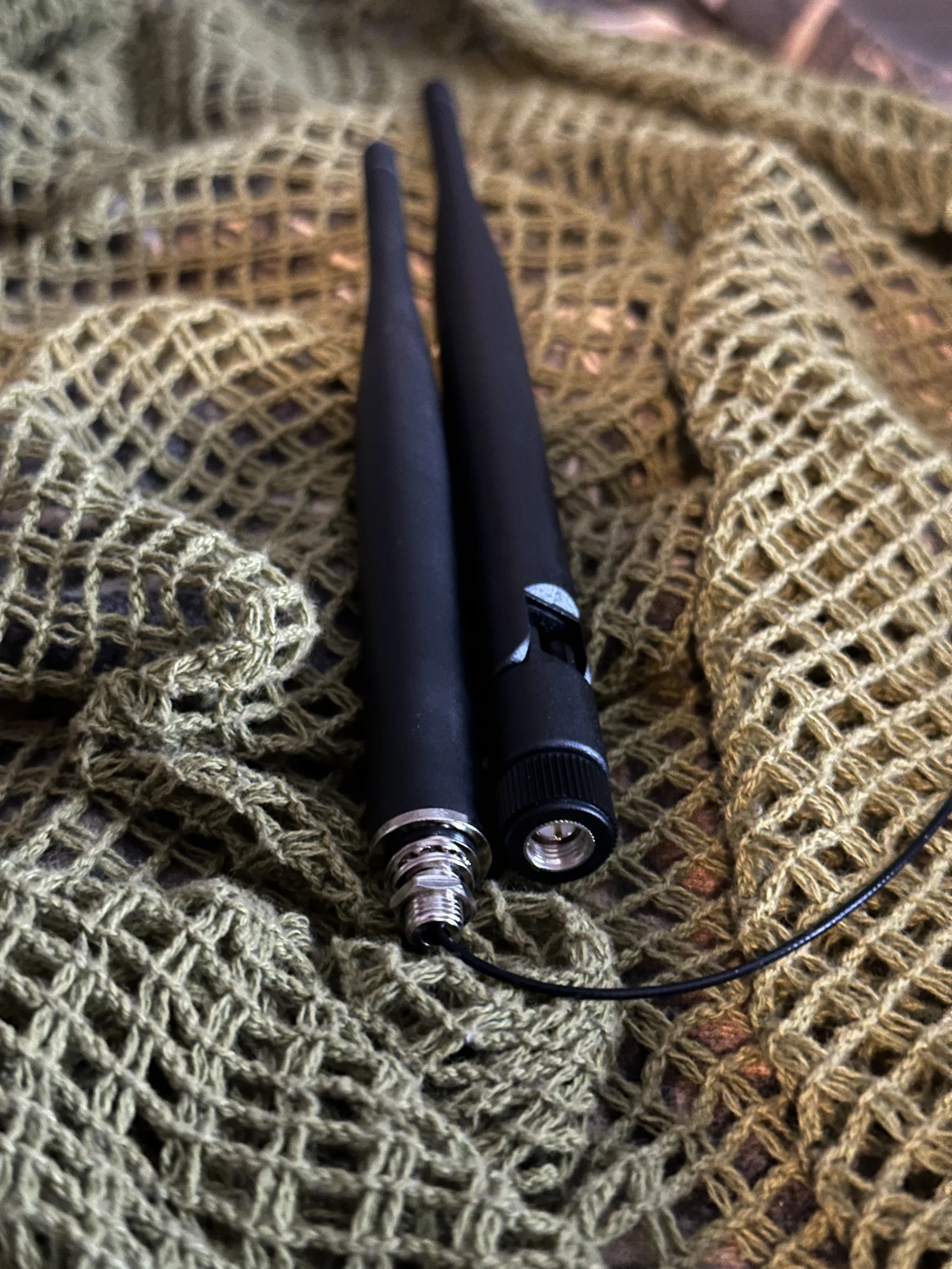

Anten: LoRa 915 MHz Antenna for Meshtastic 900M Omnidirectional
https://a.aliexpress.com/_mMi0FL6

Pin: 3.7V 2000mAh Lithium Polymer LiPo Rechargeable Battery + JST PH 2.0mm 2PIN
https://a.aliexpress.com/_mOIftPi

Chỉnh sửa: Đã upload đúng file “windowed”.
