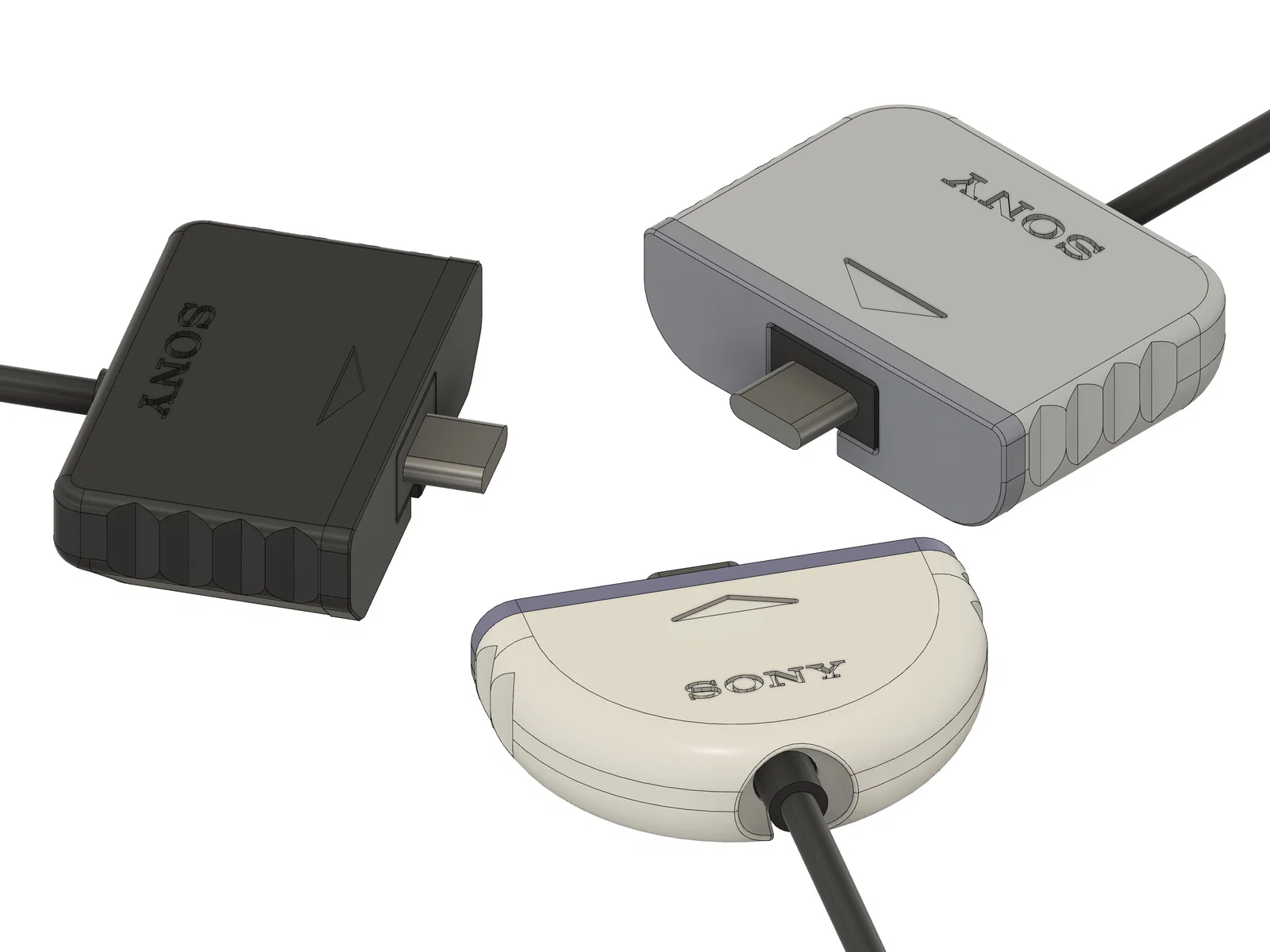

Ốp cáp USB PS5 kiểu đầu nối tay cầm PlayStation (nhiều phiên bản)

Chắc ai cũng đã thấy bản PS5 Pro kỷ niệm 30 năm đẹp mê ly. Cái ốp (housing) USB-C họ tặng kèm cho sợi cáp có thiết kế rất ngầu, nên mình nghĩ anh em đang xài PS5 hiện tại cũng nên “ké” chút vui với sợi cáp USB-C official của mình. Vậy nên mình làm ra mấy mẫu housing này.

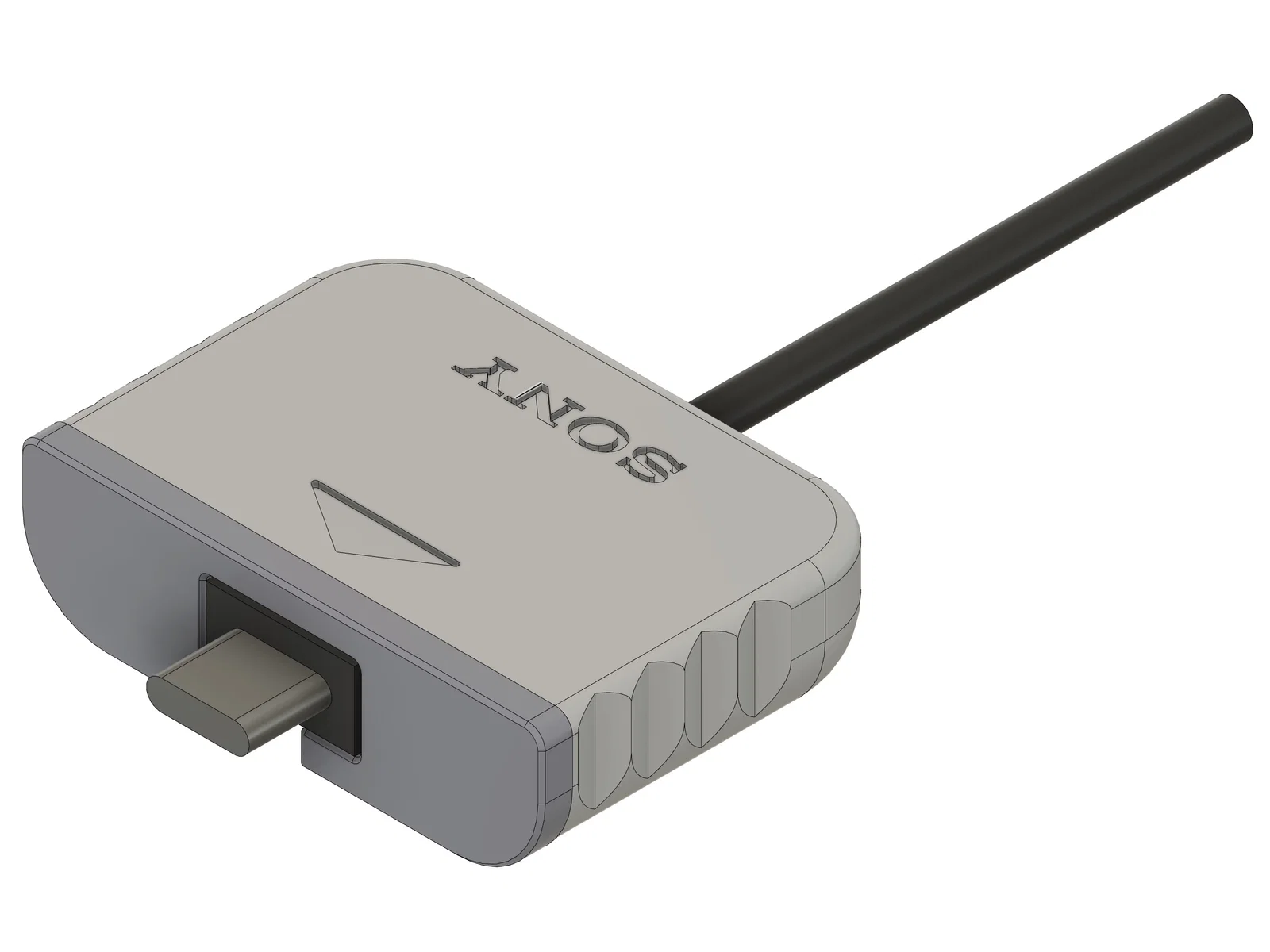

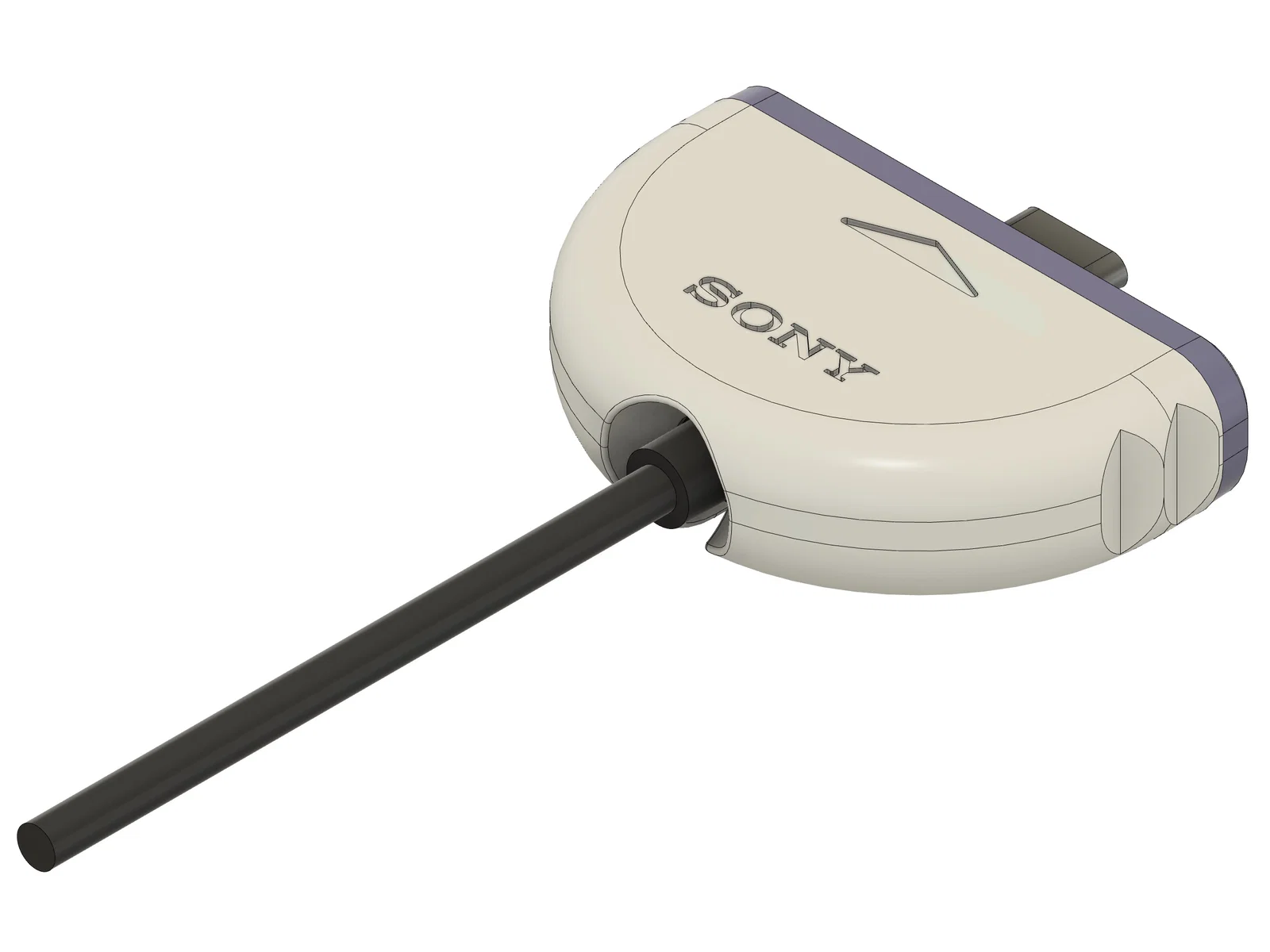

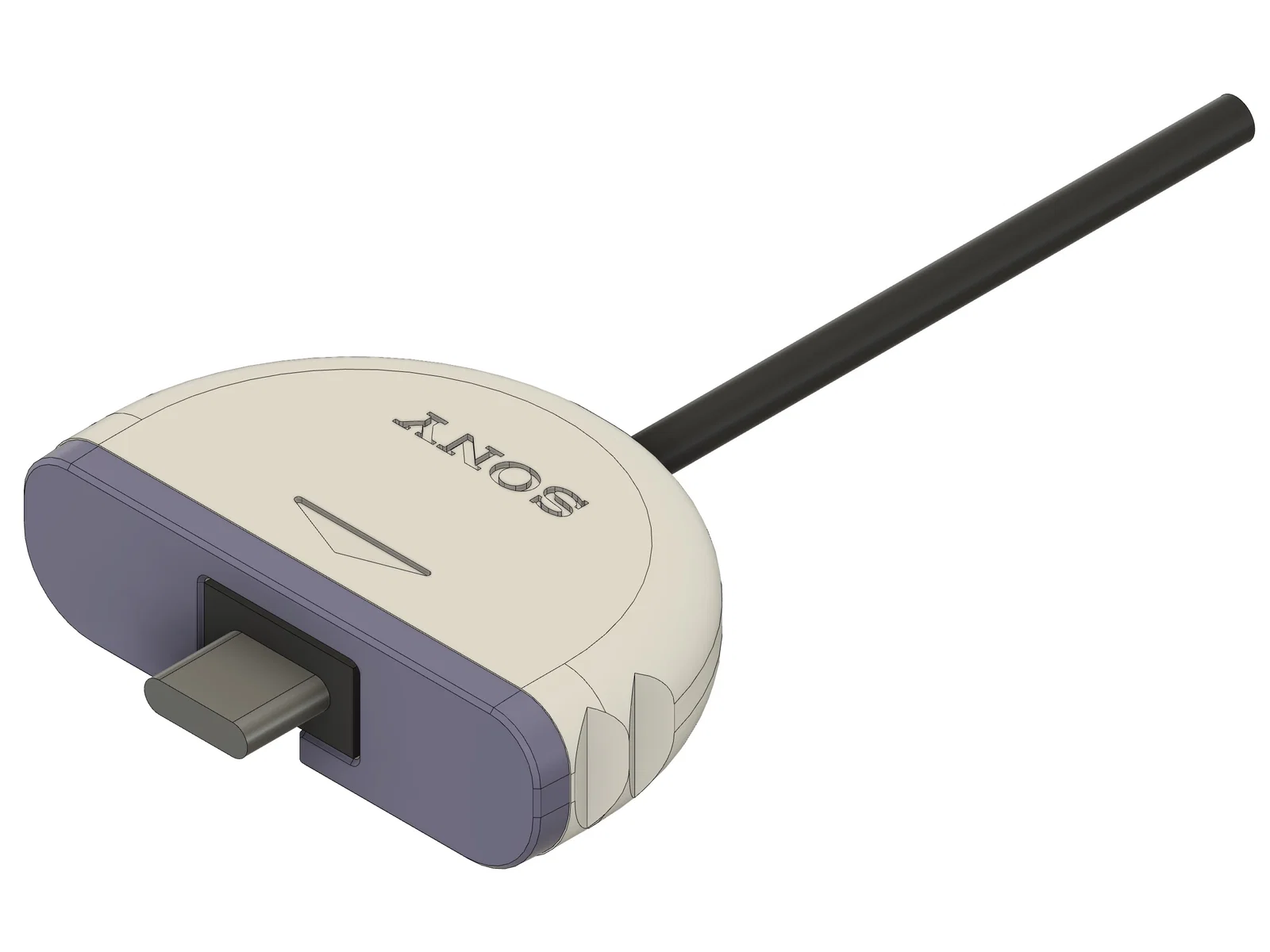

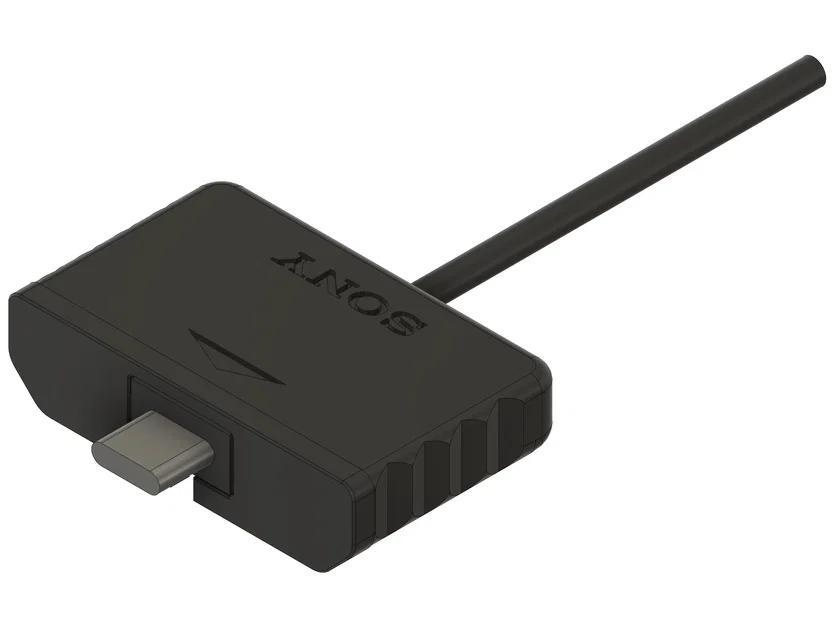

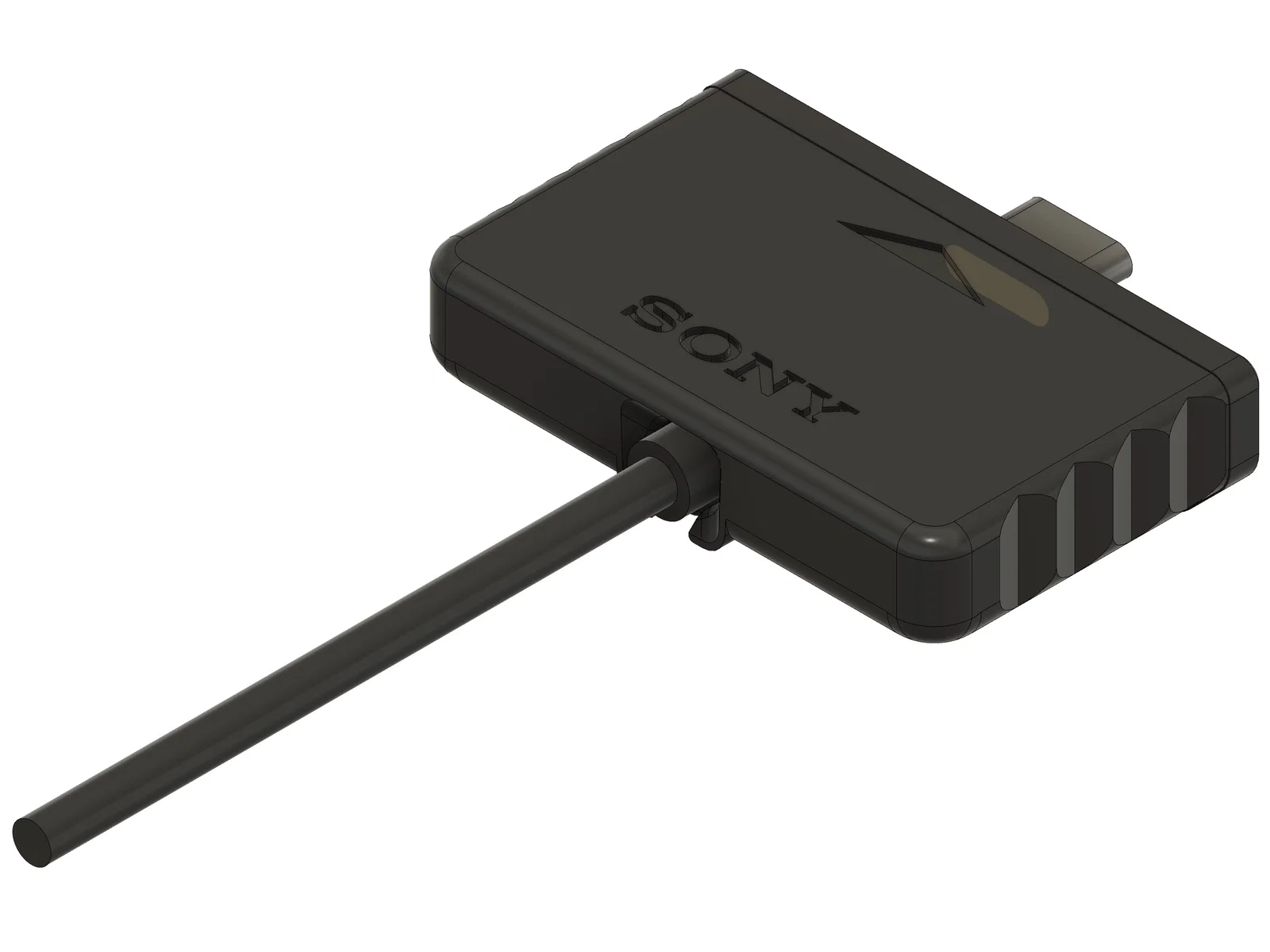

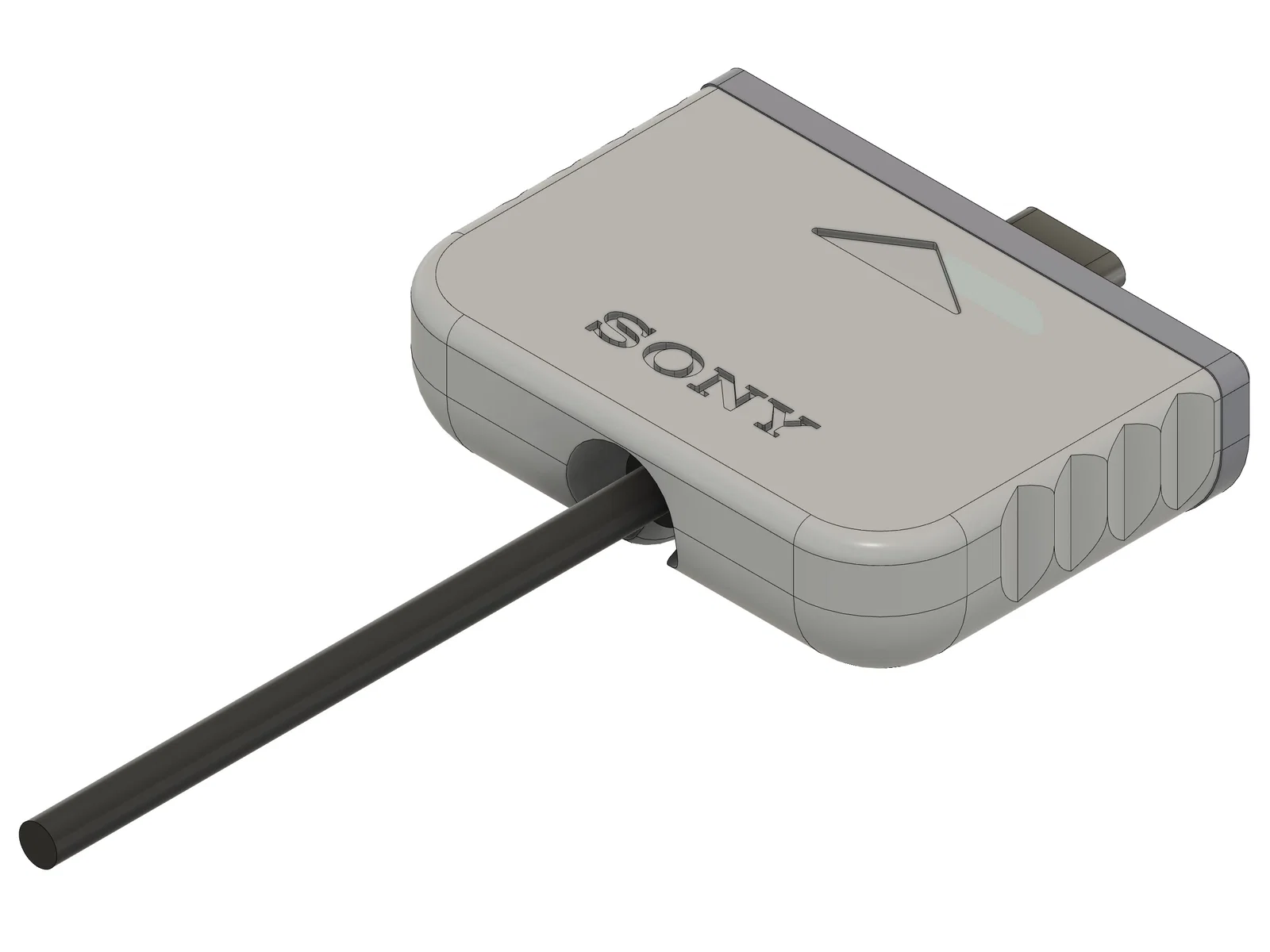

Các housing này CHỈ tương thích với cáp USB PS5 chính hãng (Official PS5 USB cables). Mình đã thiết kế housing cho cả cáp type A to C và type C to C.

Note: housing cho cáp type C to C có thể gắn lên đầu C của cáp type A to C để tạo hiệu ứng “hài hài” ;-)

Thiết kế theo kiểu friction fit. Độ khít khá chính xác và ôm sát. Bạn phải chú ý hướng dẫn lắp để không bị cố ép làm gãy/hư cáp.

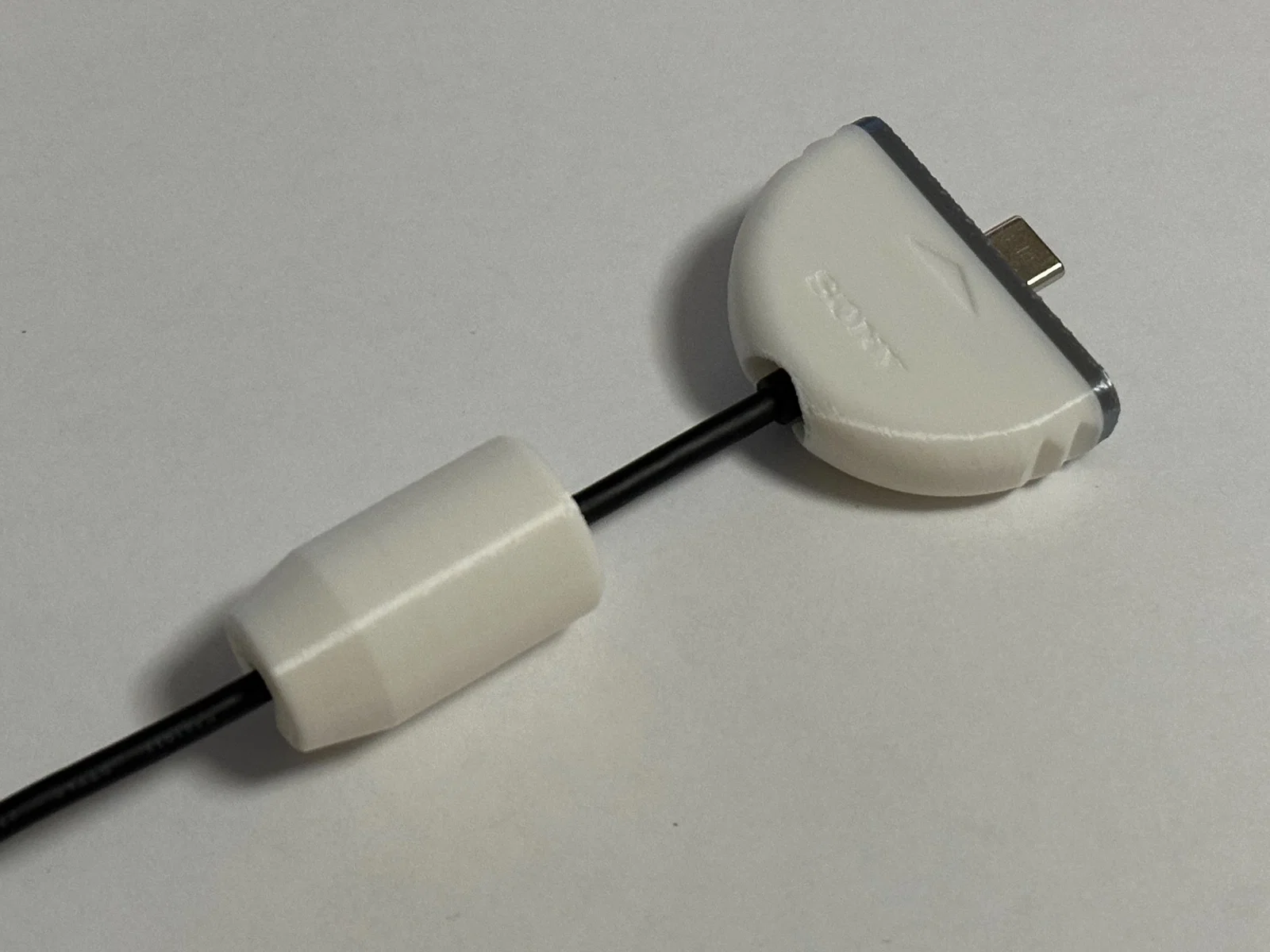

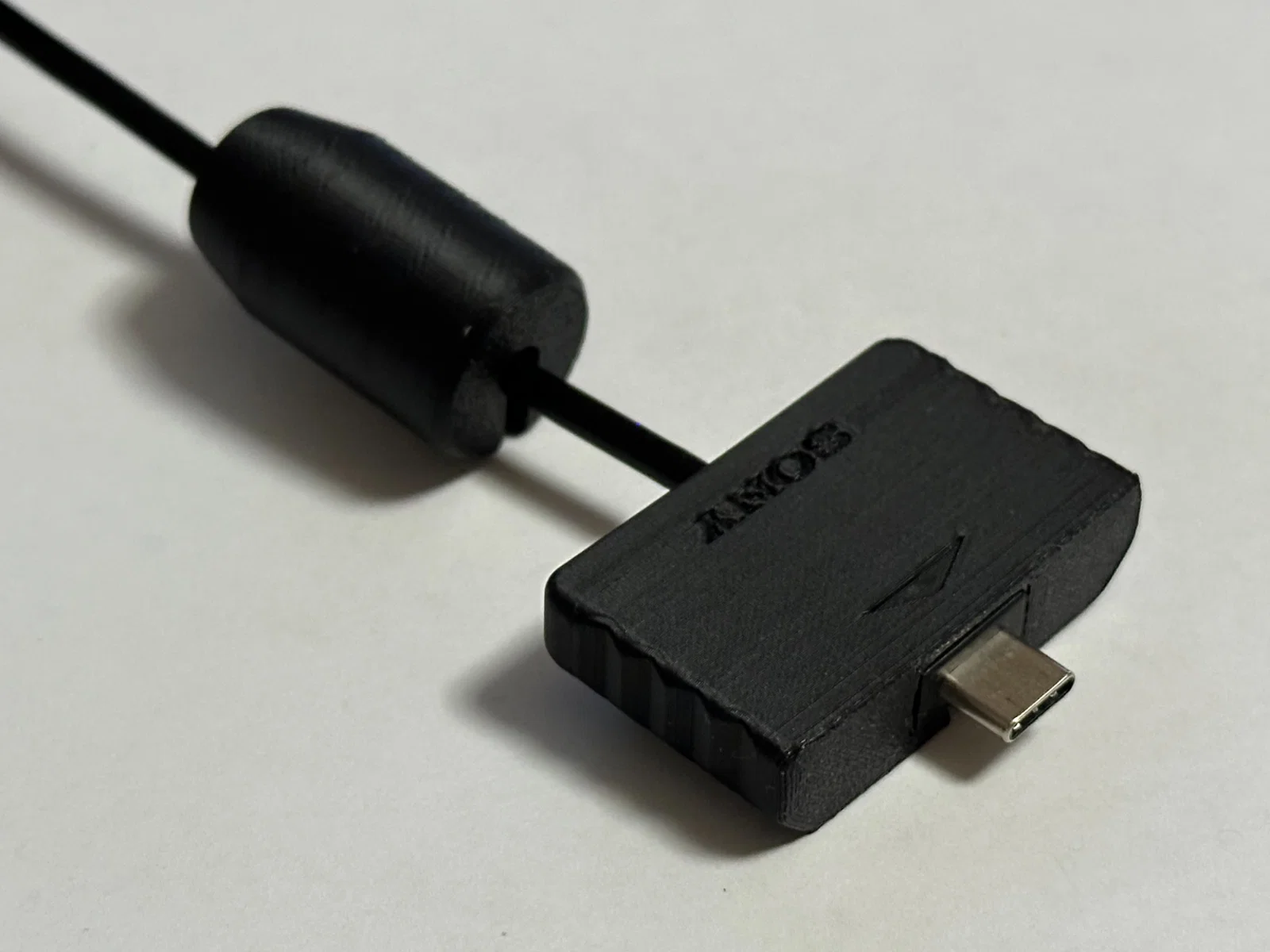

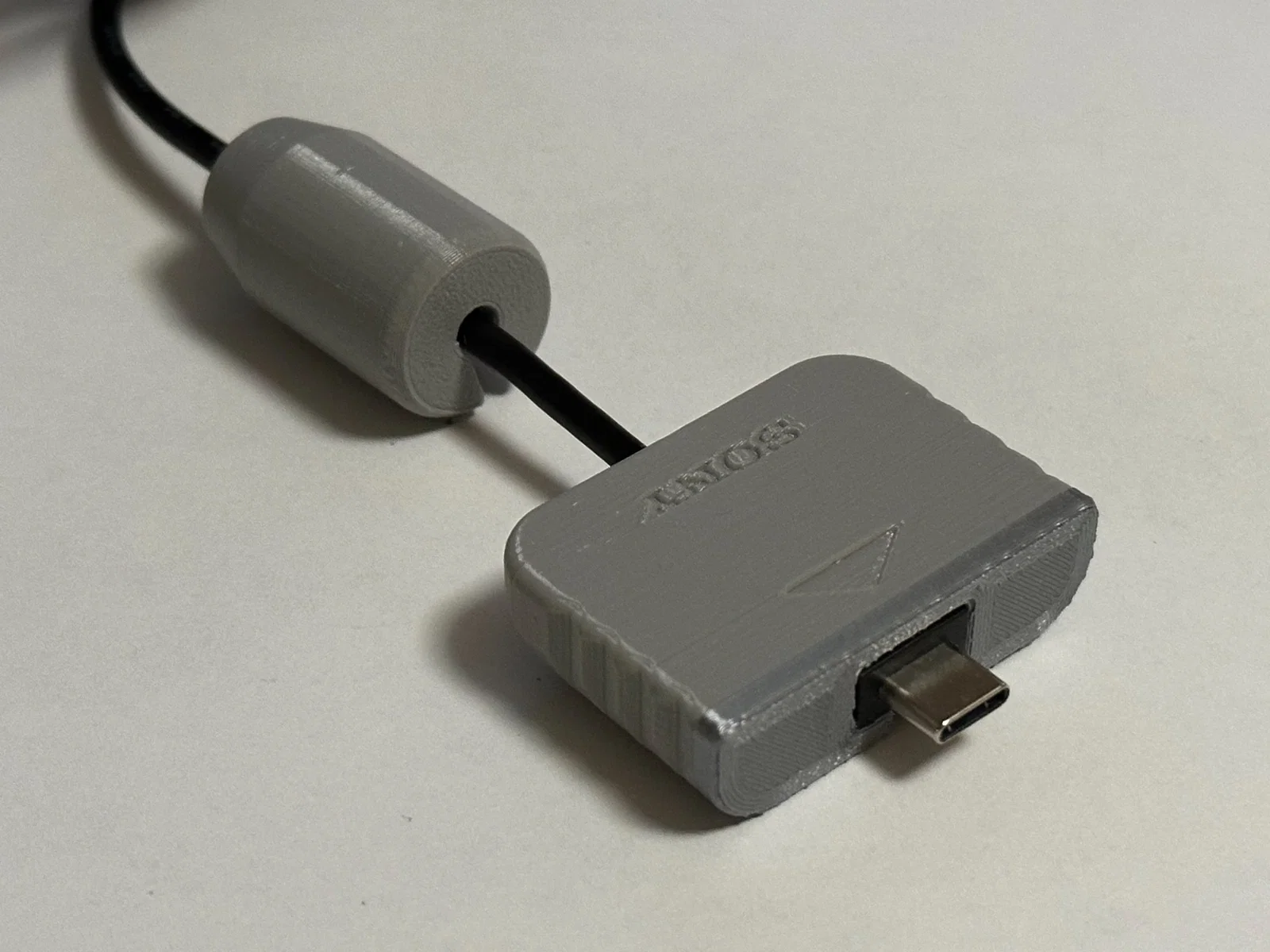

Mình cũng kèm thêm model của một “fake ferrite bead”. Cứ thoải mái in một cái cùng màu với đầu cắm để nhìn “authentic” hơn!

Kích thước cáp tương thích

Đầu cắm type A của cáp: 15.75 x 7.9 x 18.9mm.

Đầu cắm type C của cáp: 6.3 x 12 x 22mm.

---------------

Cách in

In model theo đúng orientation đã cho – dựng đứng. Khuyến nghị dùng support.

Nhớ gỡ support rồi cạo/vệ sinh phần bên trong khoang đầu cắm để chắc chắn không còn gì cấn khi đưa cáp USB-C vào.

In nhiều màu (Multi-color Printing)

Model chuyển sang màu thân chính ở độ cao 2.5mm.

• Với layer height 0.16mm, điểm chuyển ở khoảng layer 17~18
• Với layer height 0.2mm, điểm chuyển ở khoảng layer 14~15

Mình cũng thêm một gờ nhỏ để việc slicing & in nhiều màu dễ hơn.

---------------

Cách lắp & tháo

Thiết kế này dùng friction fit và khá khít. Tuy nhiên, đừng cố ép cáp khi lắp. Không dùng bất kỳ dụng cụ nào, kể cả đồ nhựa, vì sẽ làm hư cáp USB-C.

Thay vào đó, bẻ cong housing như hình.

Khi bẻ đủ, phần cáp và đầu cắm sẽ đi qua rãnh tương đối dễ. Làm y chang vậy khi muốn tháo housing ra sau khi chơi chán.

Mình dùng cạnh của miếng lót chuột (mouse pad), mềm nhưng có độ gờ vừa đủ. Đặt housing lên đó, một tay nhấn hai bên housing để bẻ cong, tay còn lại luồn cáp USB-C qua.
