Adapter đầu nối PC4-M10 cho K1/K1 Max (K1/K1 Max PC4-M10 Coupler Adapter)

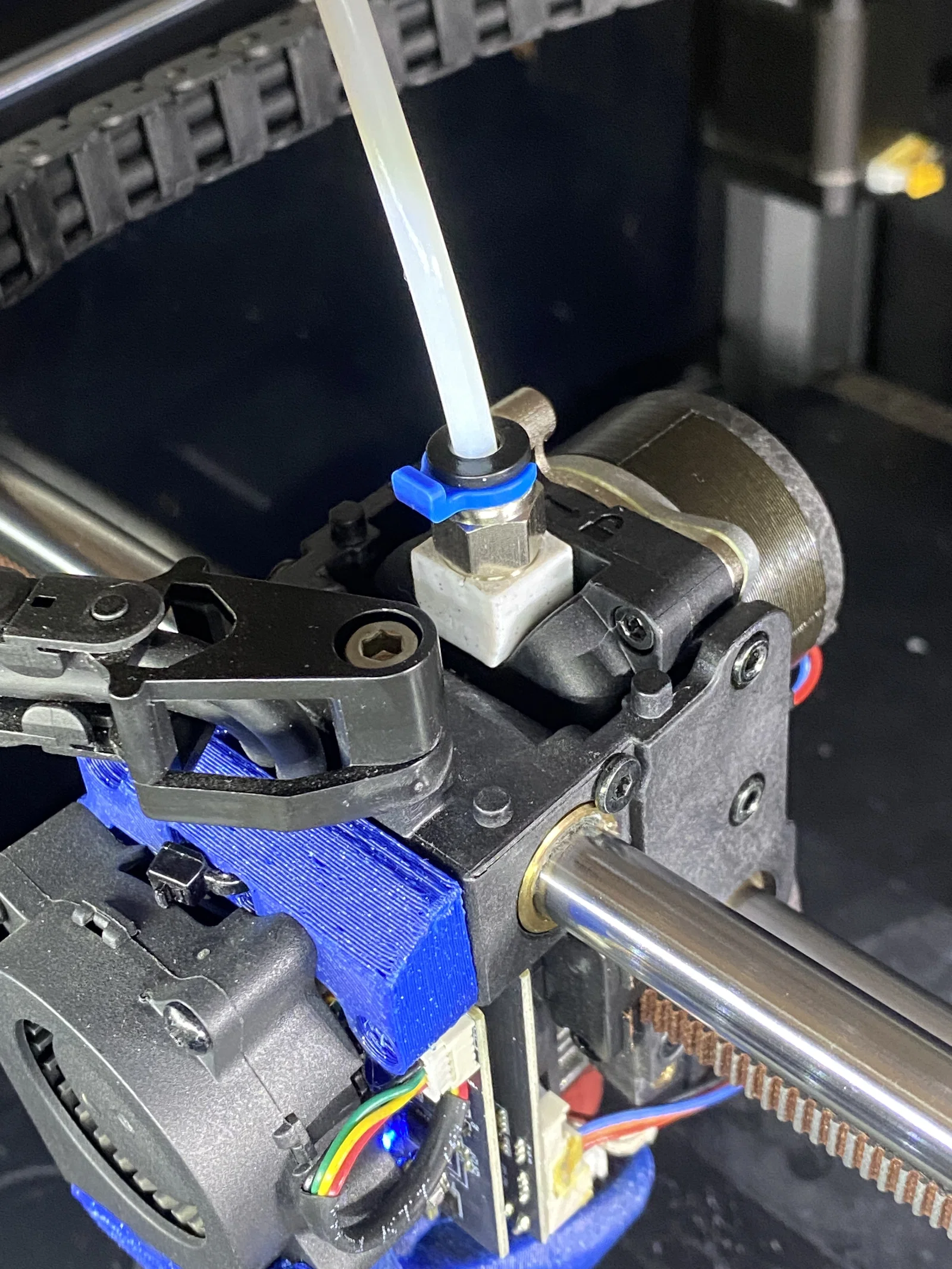

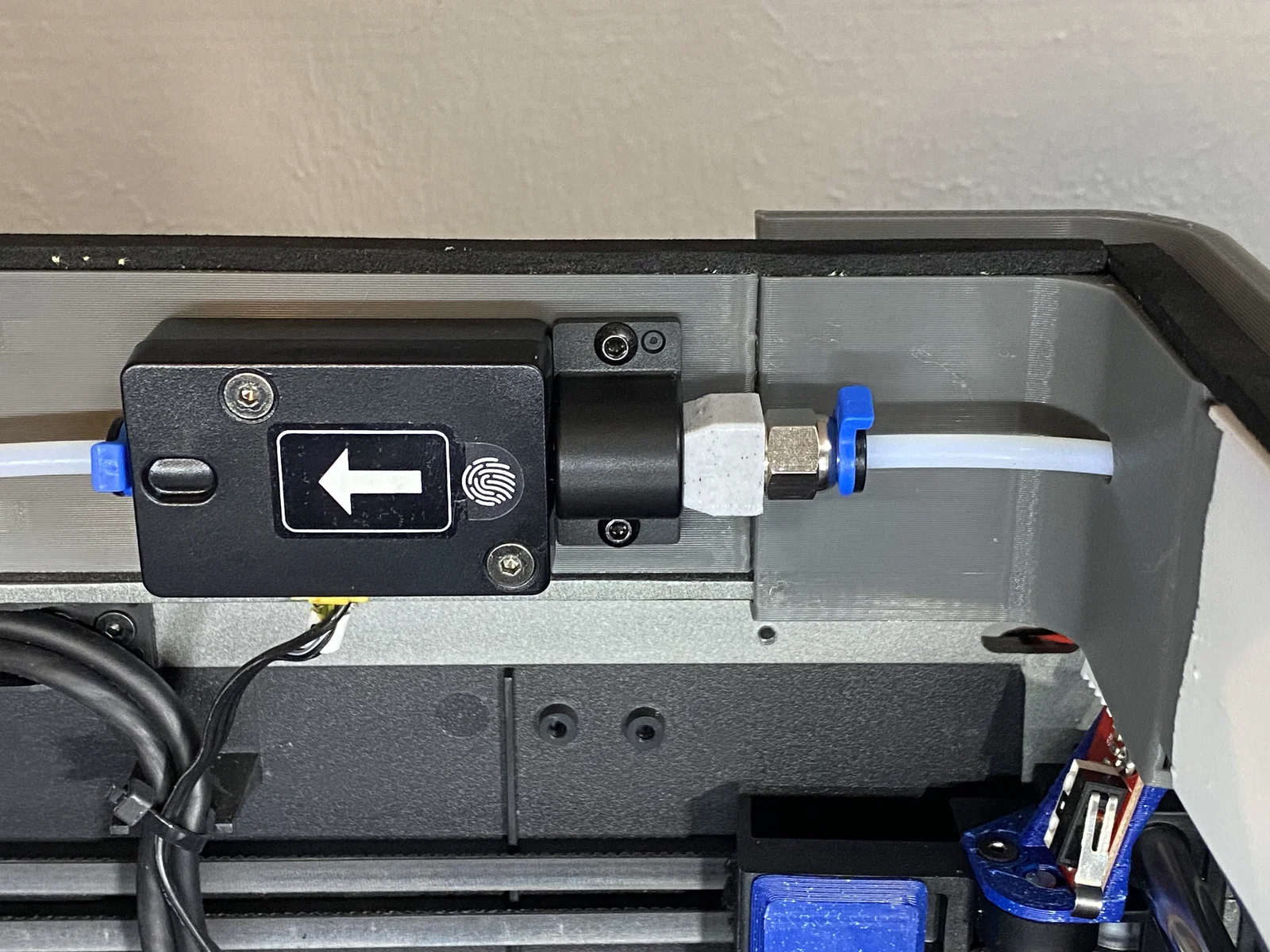

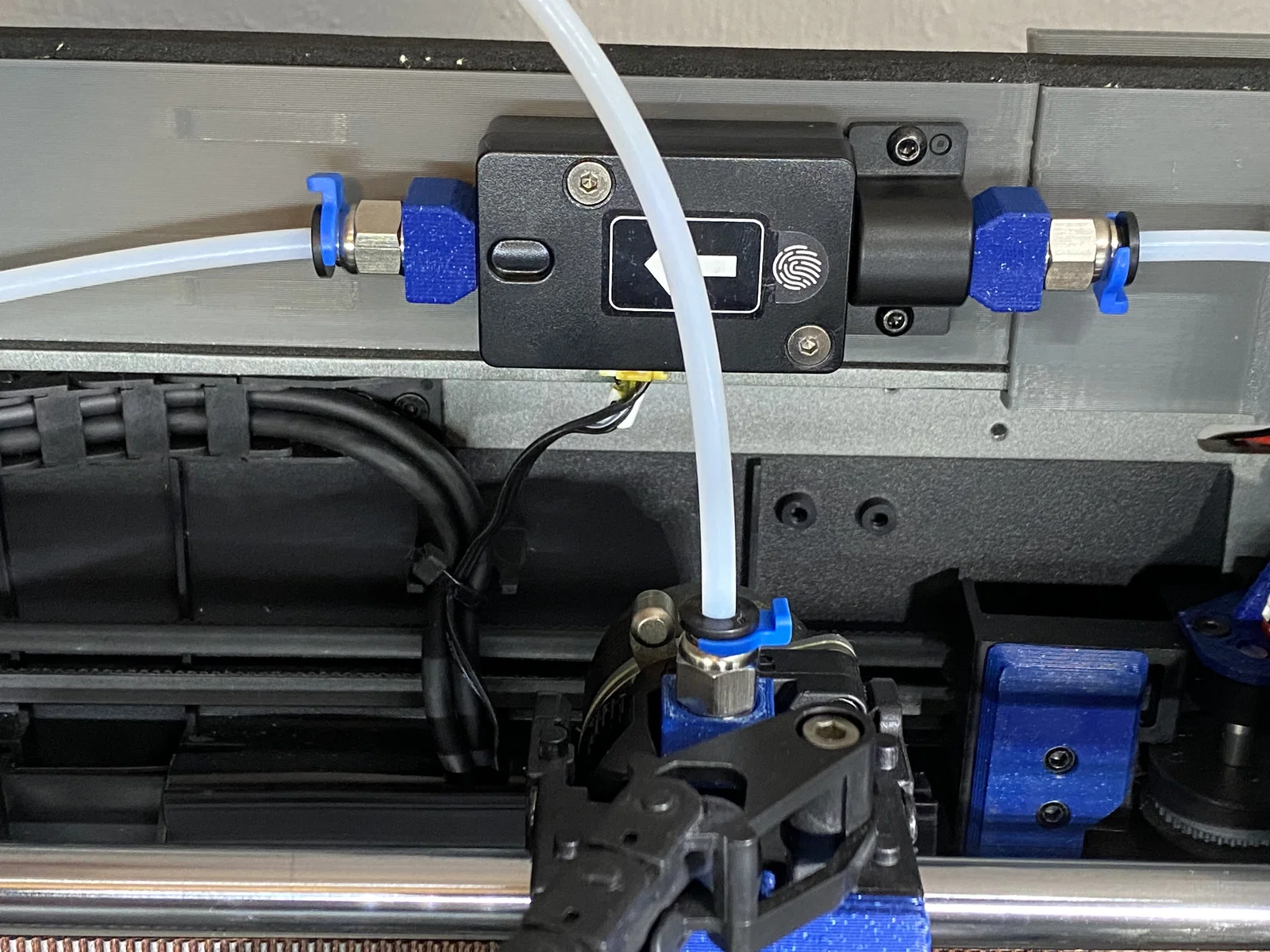

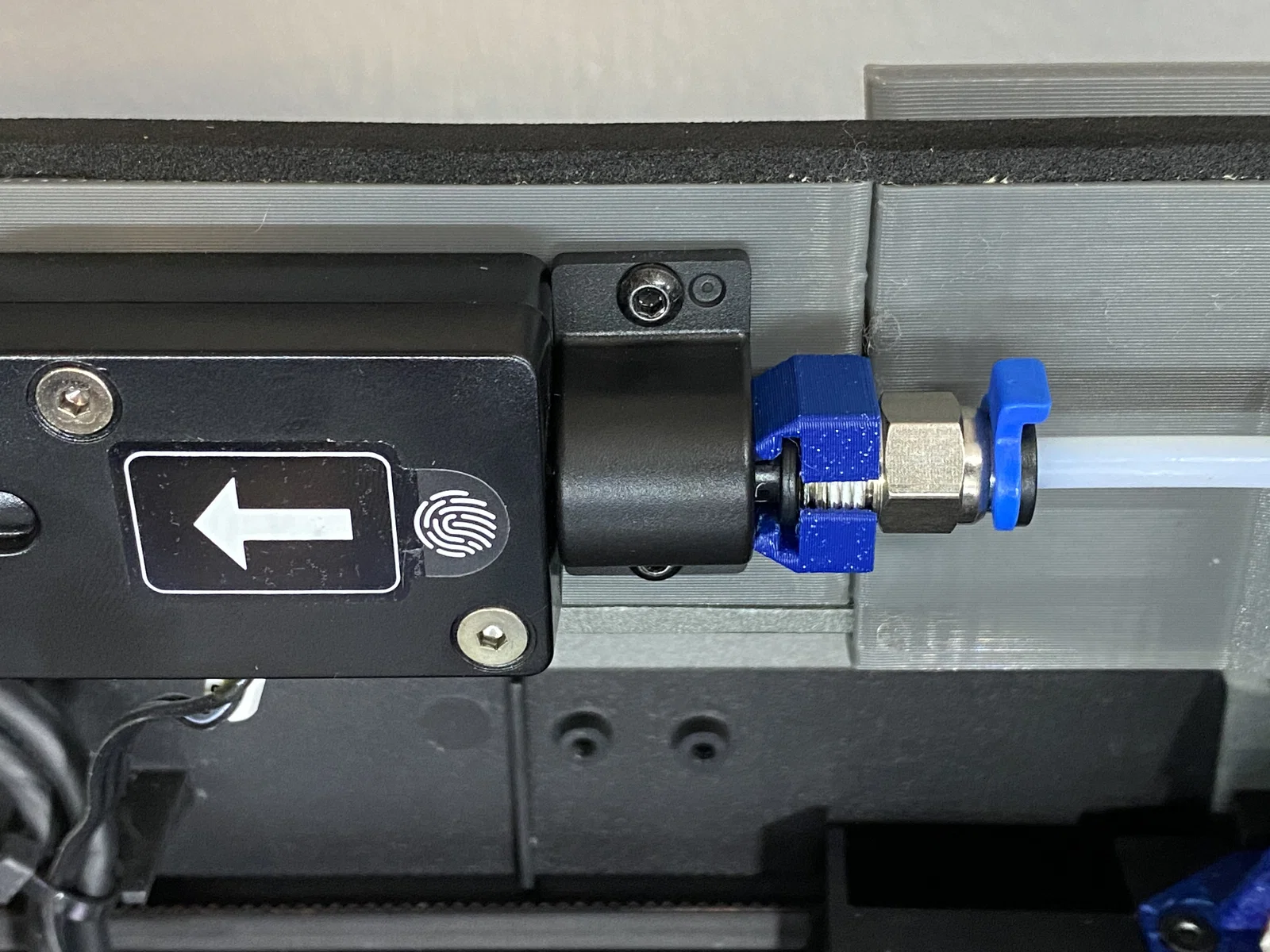

Sau khi mình gắn 3D Chameleon lên K1 Max, mấy ống PTFE cứ bị tuột ra khỏi kẹp ống zin. Mình thiết kế món addon này để bấm cái là gắn được ngay đầu nối PC4-M10 coupler. Từ đó ống giữ chắc hơn, không còn rớt nữa. Adapter này dùng được cho cả extruder và/hoặc cảm biến filament.

Hướng dẫn in:

• Loại filament: Trong máy in có thể rất nóng. Mình khuyên thiệt là nên dùng ASA, ABS hoặc vật liệu nào chịu nhiệt tốt về lâu dài.
• Dùng nozzle 0.4 hoặc nhỏ hơn. Model này có vài chỗ tường mỏng.
• Chiều cao lớp: 0.20 mm là đẹp nhất. Ren sẽ ra mịn và rõ.
• Không cần support. Model có một lớp tạm (sacrificial layer) để khỏi phải dùng support.
• Brim là tùy chọn nhưng không khuyến nghị.

Hậu xử lý:

Sau khi in xong, bạn cần gỡ phần vật liệu dư của lớp tạm/sacrificial layer. Lớp này được thêm vào để máy có thể “Bridge” qua khoảng hở thay vì phải dùng support, vì support sẽ còn khó gỡ hơn.

Lắp ráp:

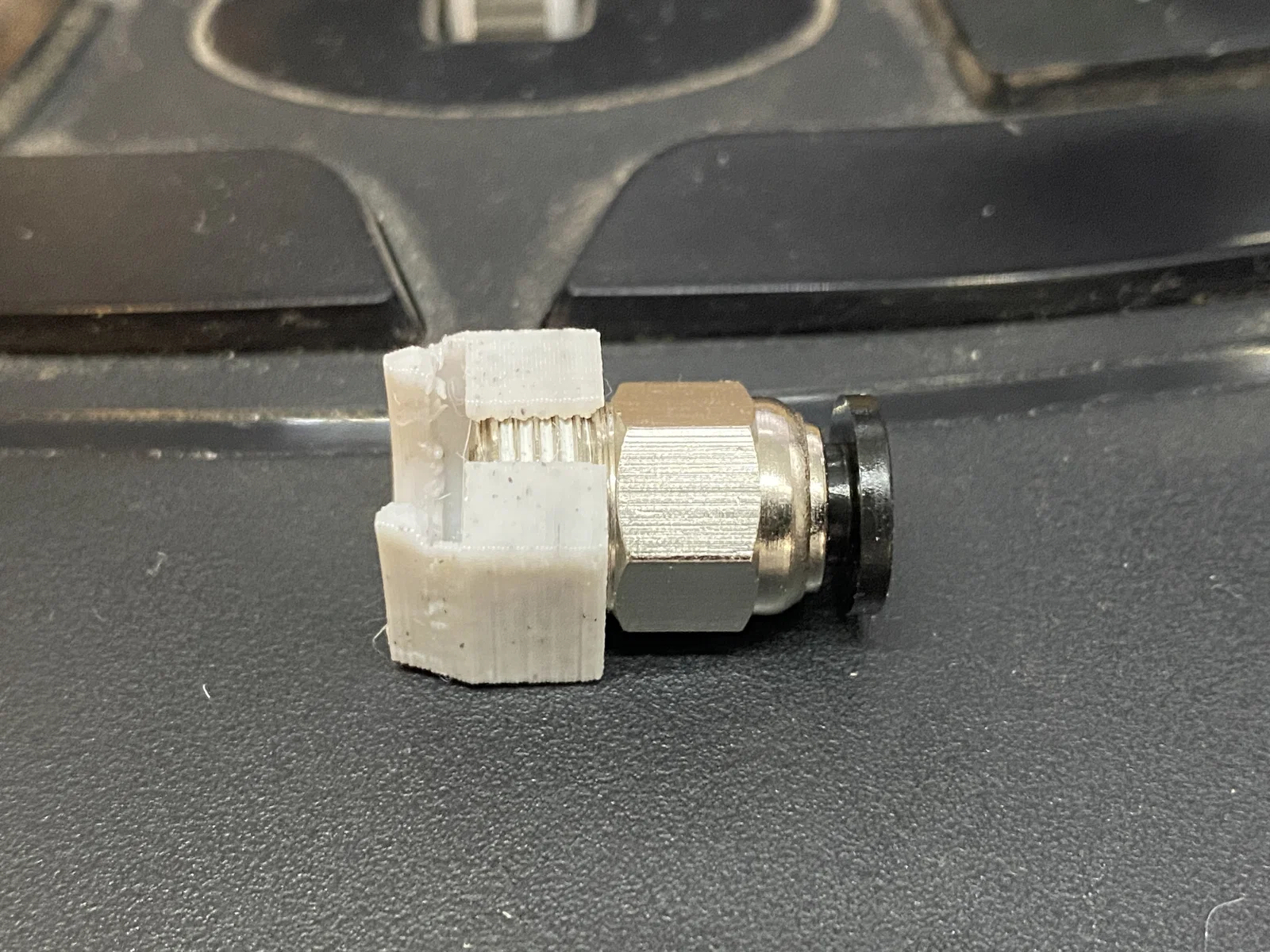

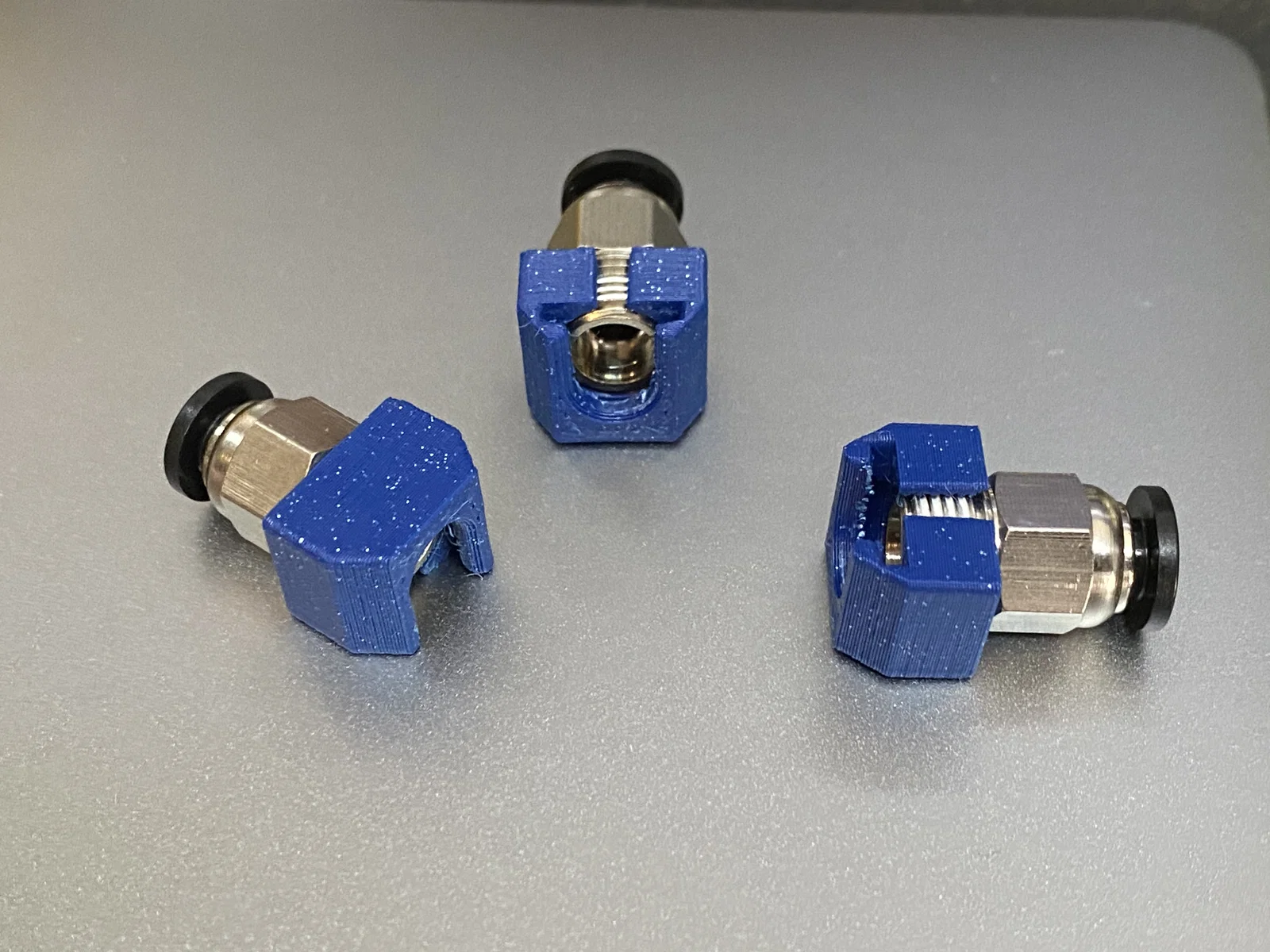

Gắn PC4-M10 coupler bằng cách vặn coupler vào phần ren đã in.

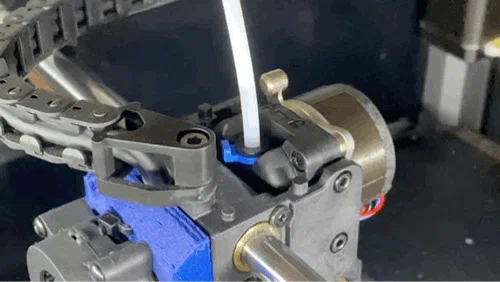

1. Tháo kẹp khóa (lock clip) khỏi đầu nối ống zin.
2. Rút ống PTFE ra khỏi đầu nối ống zin.
3. Trượt adapter vào đúng vị trí, chụp lên phía trên đầu nối ống zin.
4. Luồn lại ống PTFE vào.
5. Gắn kẹp khóa (lock clip) vào PC4-M10 coupler. Xong.
