Batpack - Case cho bộ RAK 19007 Meshtastic Kit

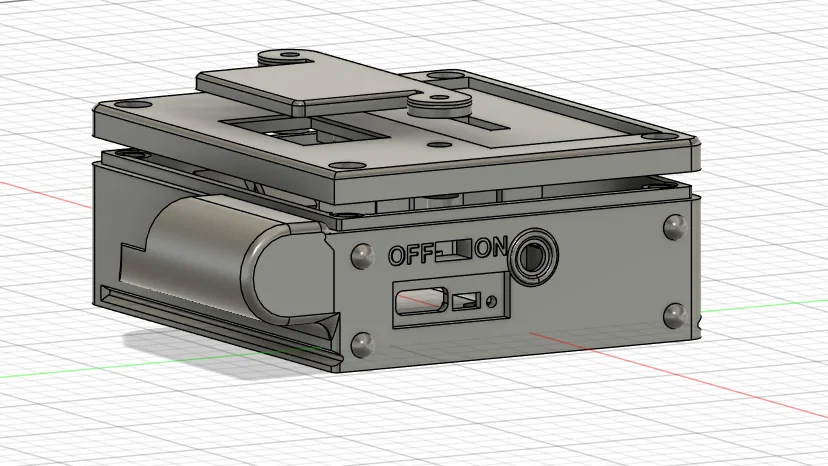

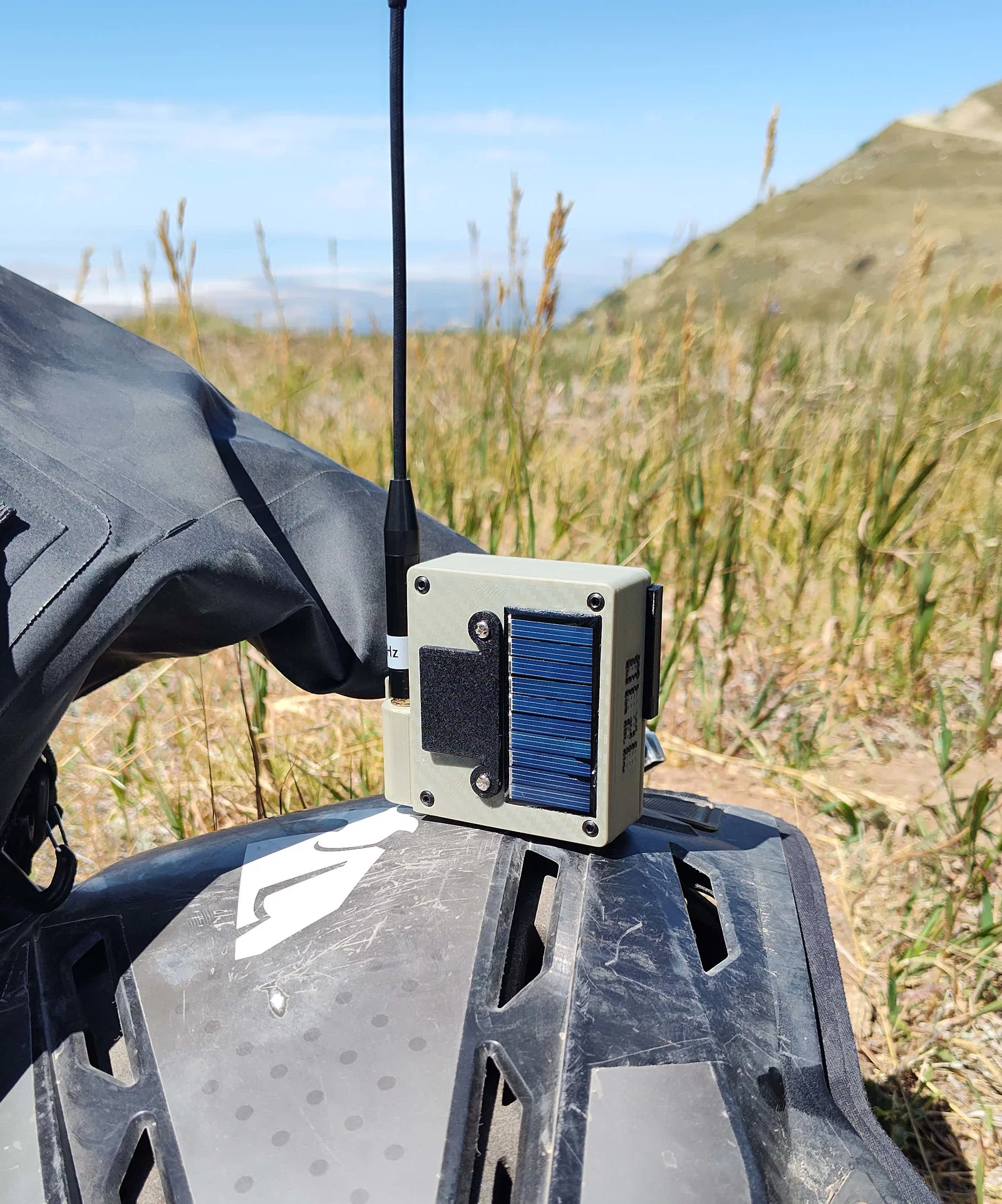

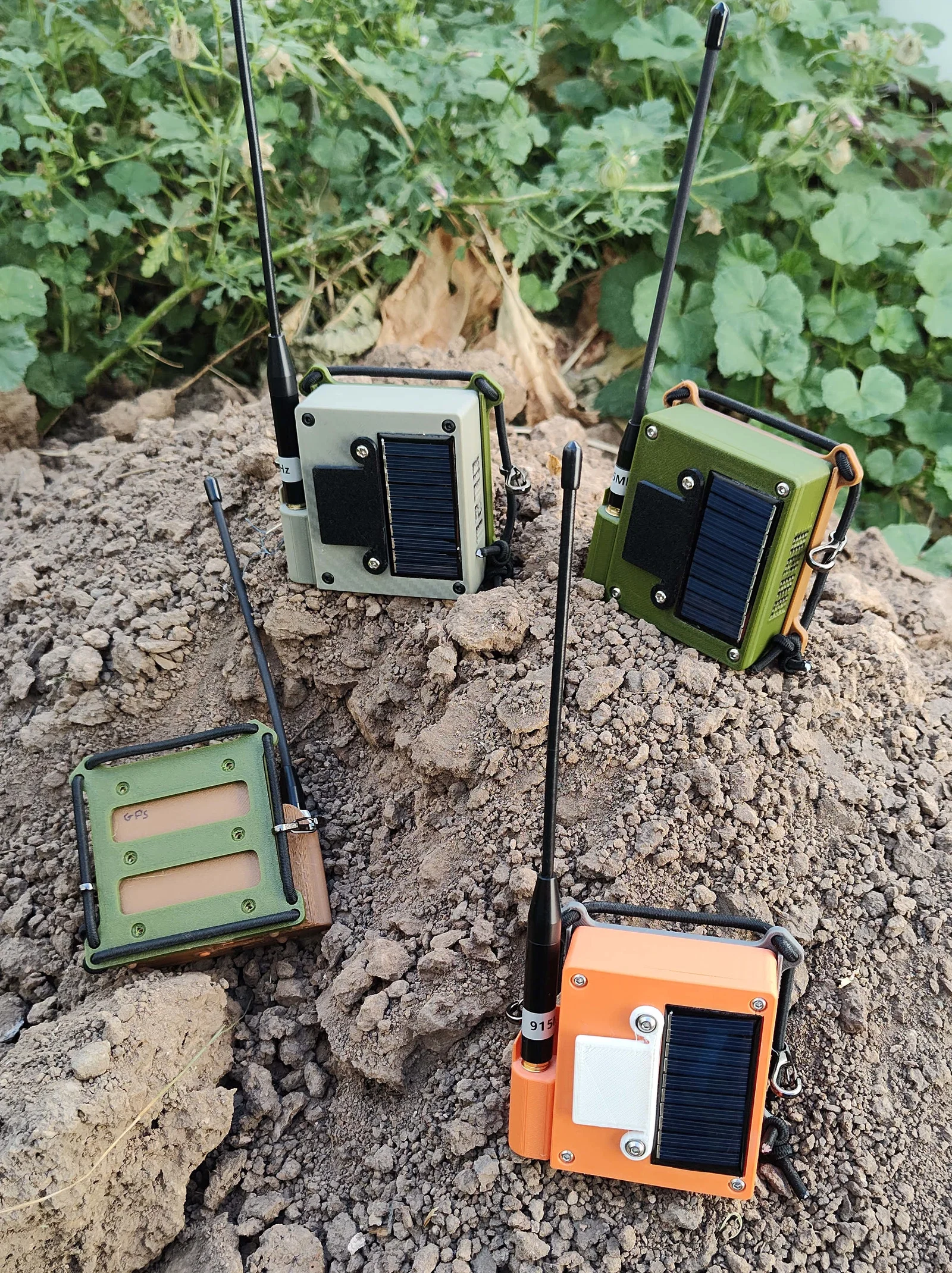

Đây là một cái case cho thiết bị RAK 19007 Meshtastic. Có sạc năng lượng mặt trời, GPS được đặt ở góc tối ưu, khay pin 18650, ma trận chấm (dot matrix) để hiển thị node ID, các thanh ray và lỗ cho tuỳ chọn gắn modular, và vị trí anten đặt bên hông để bảo vệ anten và giúp tổng thể gọn hơn.

In với supports everywhere. Có thể bạn sẽ phải chặn support ở các lỗ nhỏ như lỗ vít công tắc nguồn, lỗ dot matrix, v.v. File chưa chắc đã được đặt đúng hướng in lý tưởng.

Mình sẵn sàng share file Fusion nếu bạn cần.

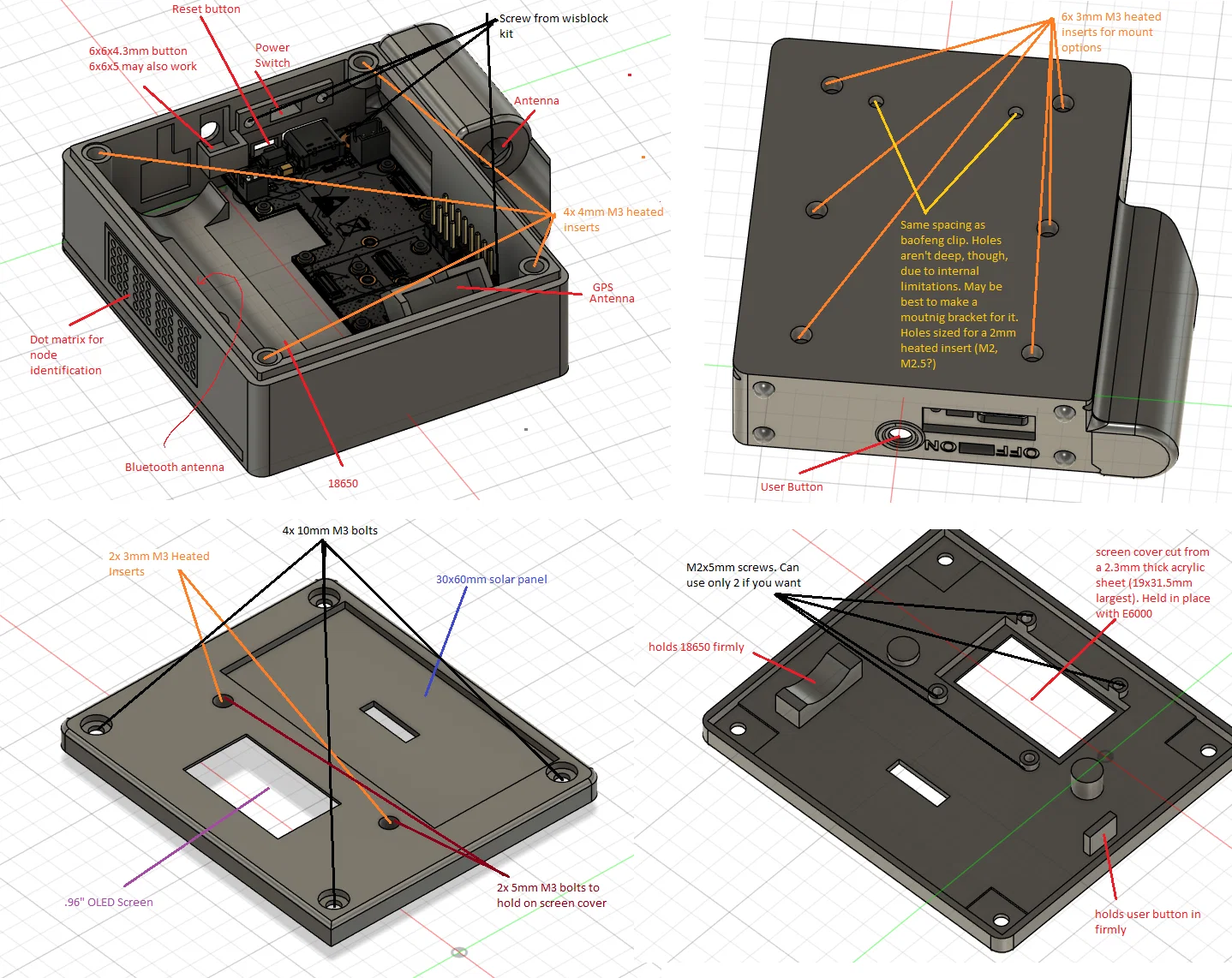

Printed Parts

• 1x base
• 1x user button
• 1x reset button (có thể phải dũa nhẹ để trượt mượt trong case vì có mấy góc nhỏ khá khó)
• 1x lid
• 1x screen cover (bắt buộc in bằng TPU hoặc vật liệu dẻo tương tự)

Bill of Materials

• 1x RAK 19007 Meshtastic Starter Kit + GPS (GPS tuỳ chọn)
• 4x ốc từ bộ wisblock RAK kit
• 1x pin 18650
• 1x công tắc gạt 2 vị trí (19 x 6 x 13mm/ 0.75" x 0.24" x 0.51"(L*W*H)) https://www.aliexpress.us/item/3256806636284511.html
• 1x dây nối anten 10cm (IPX UFL to SMA theo kiểu bạn chọn)
• 1x anten
• 4x bu lông M3x10mm (cho lid)
• 2x bu lông M3x5mm (cho screen cover)
• 6x bu lông M3x5mm *TUỲ CHỌN (cho các tuỳ chọn mounting)
• 4x bu lông M2x5mm cho màn hình
• 1x nút 6x6x4.3mm, bẻ bỏ 2 chân để vừa case sau khi test continuity (loại 6x6x5 có thể cũng dùng được)
• 1x màn hình OLED 0.96"
• 1x tấm acrylic dày 2.3mm hoặc mỏng hơn để làm screen cover. Bạn tự cắt theo kích thước (19x31mm)
• 1x tấm pin năng lượng mặt trời 30x60mm (https://a.aliexpress.com/\_msh2nDh loại .25W)
• 2x insert ren M3 dài 3mm để giữ screen cover (TUỲ CHỌN thêm 6 cái cho phần đáy để làm tuỳ chọn mounting)
• 4x insert ren M3 dài 4mm để bắt lid vào base

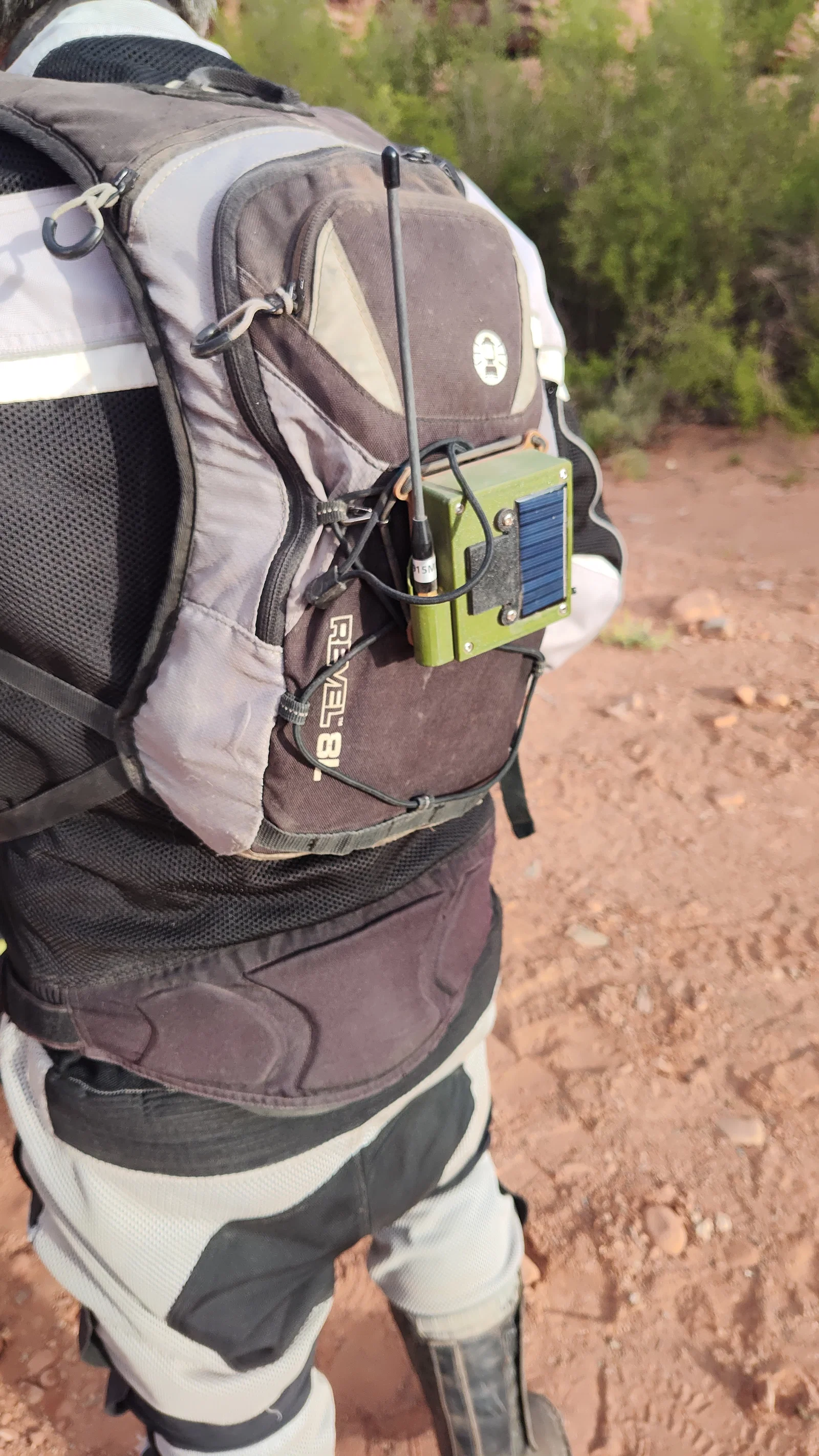

• 1x dây paracord thun 4mm (TUỲ CHỌN cho bungie mount)
• dây điện linh tinh, thiếc hàn, ống co nhiệt, keo nến để potting, keo E6000 để dán tấm pin, v.v.
